2014电子技能期末试卷

南郑县职教中心2014年下学期期末考试14秋级电子专业期末试题班级:___________ 姓名:__________ 成绩:______一、填空题（每空1分，共30分）1、电路主要有 , , , 组成。

2、导体对的阻碍作用称为电阻，这种元器件称之为，电阻越大，说明导电能力越，电阻越小，说明导电能力越。

3、电容器是储存的元件，按极性分为电容和电容。

4、电阻器标称值的表示方式有，，，五种。

5、电路有连连连三种方式。

6、电容器具有通流，阻流的作用。

7、二极管分为个极，分别是，。

8、电烙铁的握法有，，。

9、二极管具有的特性。

10、三极管的三个级分别是_________ , ___________ , ___________。

二、选择题（每题3分，共30分）1、用万用表测直流电流时，万用表是（）在电路两端。

红表笔接（）电位。

A、串联，低。

B、并联，高。

C、串联，高D、并联、低。

2、电阻器有两个作用分别是（）A、串联分压，并联分压。

B、串联分流，并联分压。

C、串联分压，并联分流。

D、串联分流，并联分流。

3、下列不属于电容器的参数的一组是（）A、标称容量和允许误差B、额定直流工作电压C、漏电电阻和漏电电流D、标称阻值4、下列不属于二极管的是（）A、LEDB、稳压二极管C、可控硅D、整流二极管5、TDA2030A中3脚和5脚的作用是：（）A、输入端。

B、输出端。

C、接电源。

D、输入输出端。

三、判断题（每题2分，共10分）。

1、可控硅有三个极分别是基极、集电极、发射极。

（）2、印制电路板按层面分为单面板、双面板、多层板。

（）3、使用电烙铁的五步法是：准备、加热、加焊锡、去焊锡、去烙铁。

（）4、使用指针式万用表测电阻时，更换量程不需调零。

（）5、色环电阻标称值是120千欧，色环分别是棕红红。

（）四、简答题（每题5分，共20分）。

1、简述万用表的作用。

2、叙述如何测量电位器和判别电位器的质量好坏。

3、叙述如何测量三极管及如何判别三极管的三个极。

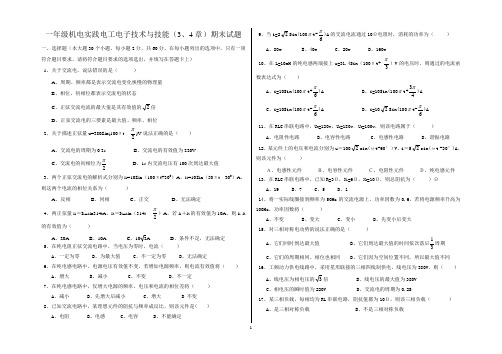

一年级机电实践电工电子技术与技能（3、4章）期末试题一、选择题（本大题30个小题，每小题2分，共60分。

在每小题列出的选项中，只有一项符合题目要求，请将符合题目要求的选项选出，并填写在答题卡上） 1、关于交流电，说法错误的是（ ）A 、周期、频率都是表示交流电变化怏慢的物理量B 、相位、初相位都表示交流电的状态C 、正弦交流电流的最大值是其有效值的2倍D 、正弦交流电的三要素是最大值、频率、相位 2、关于描述正弦量u=380Sin(100πt -2π)V 说法正确的是（ ）A 、交流电的周期为0.2sB 、交流电的有效值为220VC 、交流电的初相位为2πD 、1s 内交流电压有100次到达最大值3、两个正弦交流电的解析式分别为i 1=10Sin （100πt+300）A ，i 2=10Sin （50πt - 300）A ，则这两个电流的相位关系为（ ）A 、反相B 、同相C 、正交D 、无法确定 4、两正弦量i 1＝I 1m sin314tA ，i 2＝I 2m sin （314t - 2π）A ，若i 1＋i 2的有效值为10A ，则i 1-i 2的有效值为（ ）A 、20AB 、10AC 、102AD 、条件不足，无法确定 5、在纯电阻正弦交流电路中，当电压为零时，电流（ ）A 、一定为零B 、为最大值C 、不一定为零D 、无法确定6、在纯电感电路中，电源电压有效值不变，若增加电源频率，则电流有效值将（ ） A 、增大 B 、减小 C 、不变 D 、不一定7、在纯电感电路中，仅增大电源的频率，电压和电流的相位差将（ ） A 、减小 B 、先增大后减小 C 、增大 D 不变8、已知交流电路中，某理想元件的阻抗与频率成反比，则该元件是( ) A 、电阻 B 、电感 C 、电容 D 、不能确定9、当i=22Sin(100πt-6π)A 的交流电流通过10Ω电阻时，消耗的功率为（ ） A 、80w B 、40w C 、20w D 、160w 10、在L=10mH 的纯电感两端接上u=31.4Sin （100πt+ 3π）V 的电压时，则通过的电流函数表达式为（ ） A 、i=10Sin(100πt+6π)A B 、i=10Sin(100πt+43π)A C 、i=10Sin(100πt-6π)A D 、i=102Sin(100πt-6π)A 11、在RLC 串联电路中，U R =120v ，U L =180v ．U C =100v ，则该电路属于（ ）A 、电阻性电路B 、电容性电路C 、电感性电路D 、谐振电路 12、某元件上的电压和电流分别为u ＝1002sin(ωt-60°）V 、i ＝52sin(ωt -30°)A ，则该元件为（ ）Ａ、电感性元件 Ｂ、电容性元件 Ｃ、电阻性元件 Ｄ、纯电感元件 13、在RLC 串联电路中，已知R=3Ω，X L =6Ω，X C =10Ω，则总阻抗为（ ）Ω A 、19 B 、7 C 、5 D 、114、将一实际线圈接到频率为50Hz 的交流电源上，功率因数为0.6，若将电源频率升高为100Hz ，功率因数将（ ）A 、不变B 、变大C 、变小D 、先变小后变大 15、对三相对称电动势的说法正确的是（ ）A 、它们同时到达最大值B 、它们到达最大值的时间依次落后31周期 C 、它们的周期相同、相位也相同 D 、它们因为空间位置不同，所以最大值不同 16、工频动力供电线路中，采用星形联接的三相四线制供电，线电压为380V ，则（ ） A 、线电压为相电压的3倍 B 、线电压的最大值为380V C 、相电压的瞬时值为220V D 、交流电的周期为0.2S17、某三相负载，毎相均为RL 串联电路，阻抗值都为10Ω，则该三相负载（ ） A 、是三相对称负载 B 、不是三相对称负载C、不一定是三相对称负载D、一定是三相对称负载18、同一三相对称负载，分别以星形和三角形接到同一三相电源上，则（）A、线电流相同B、线电压相同C、相电压相同D、相电流相同19、某三相对称负载三角形联结，线电压为380V，每相阻抗为100Ω，则线电流为（）A、3.8AB、6.6AC、2.2AD、3.1A20、三相交流对称负载电路中，负载所获得的有功功率表达式错误的为（）A、3U L I LB、3I P2RC、3U L I L cosφD、3U P I P cosφ21、下列不是我国高压配电线路额定电压的为（）A、35KVB、6KVC、3KVD、10KV22、开灯后发现日光灯灯管两端灯丝烧红，但中间不亮，其原因是（）A、镇流器坏B、电路断路C、电源波动D、启动器内电容短路23、关于照明灯具的特点，下列说法错误的为（）A、白炽灯为热发光光源B、日常生活中，应急照明一般采用碘钨灯C、高压钠灯的穿透能力强，常用作车站、体育场等场所的照明D、电子镇流器式荧光灯不需要启辉器24、关于保护接零，下列说法正确的是（）A、保护接零适用于1000V以下电源中性点接地的三相四线制低压供电系统B、保护接零的接地体通常用钢管或角铁，接零电阻不允许超过4ΩC、保护接零的原理是当设备漏电时利用接零电阻和人体并联来保护人体安全D、在同一低压电网中可同时采用保护接地、保护接零25、在电源电压不变的情况下，变压器的负载阻抗增加时，其铁损耗（）Ａ、不变Ｂ、增大Ｃ、减小Ｄ、无法确定26、对于理想变压器来说，下列说法正确的是（）A、变压器可以改变各种电源的电压B、变压器一次绕组的输入功率由二次绕组的输出功率决定C、变压器不仅能改变电压，还能改变电流和频率D、抽出变压器铁心，互感现象依然存在，变压器仍能正常工作27、降压变压器的结构特点是（）A、一次绕组匝数多，线径细B、二次绕组匝数少，线径细C、一次绕组匝数少，线径粗D、二次绕组匝数多，线径粗28、变压器二次侧所带的感性负载增加时，二次侧电压和一次侧电流的变化是（）A、二次侧电压降低，一次侧电流增大B、二次侧电压降低，一次侧电流减小C、二次侧电压升高，一次侧电流增大D、一次侧电压升高，一次侧电流减小29、按下复合按钮时（）A、动合触点先闭合B、动合触点先断开C、动断触点先断开D、动合和动断触点同时动作30、交流接触器的线圈电压过低将导致（）A、线圈电流显著增加B、线圈电流显著减小C、触点电流显著增加D、触点电流显著减小一年级机电实践电工电子技术与技能（3、4章）期末试题二、技能操作题（本大题4个小题，每小题5分，共20分） 1、如图2-1所示，请找出单相照明配电盘中的5处典型错误图2-12、现有5个“220V 、60W ”的白炽灯和一台三相异步电动机（380V/220V ，Y/Δ），要接入线电压为380V 的三相四线制供电线路中，某同学根据要求和用电器的特点，设计出了如图2-2所示的接线图，请帮助该同学找出图中5处关键错误。

铜陵智通职业技术学校（期末考试试卷）注意事项：1、考试时自备草稿纸，铅笔、圆珠笔、直尺；2、考试座位抽屉一律朝讲台，不得携带手机、书本、笔记，违者0分处理；3、考试左顾右盼、说话、传纸条均视为抄袭，按0分处理；4、考试时间为两节课加课间10分钟（100分钟）时间，中途不得上厕所；5、手机关机或打到静音，接电话、发信息均为0分处理，不得提前交卷；6、需字迹工整、绘图清晰，涂改、黏贴均相应扣分。

满分150分，90分及格。

一：判断题：对的打√，错的打×。

（20分，每题2分）1、测电阻的时候不能双手直接接触电阻的两端……………………（ ）2、数字万用表的内部采用1.5V 干电池供电……………………… （ ）3、指针式万用表的黑表笔和内部电池的正极连接…………………（ ）4、五环电阻的精密度比四环电阻的精密度要高……………………（ ）5、1N4007二极管的正极标有银色的圈环………………………… （ ）6、瓷片电容的单位通常是以微法（uf ）作为单位…………………（ ）7、电感器具有通直流阻交流的作用，还具有通高频阻低频的作用（ ）8、变压器可以对交流电变压，也可以对直流电变压………………（ ）9、7812是塑封型大功率三极管………………………………………（ ）10、塑封型大功率三极管，字体朝自己，引脚朝下时，引脚从左到右顺序是e 、b 、c （ ）二：基础知识填空题（20分，每题2分）1、电阻的单位主要有 、 、 。

相互之间的换算比例为 。

2、瓷片电容数标法与直标法，在写法上的区别是 。

3、用数字万用表测量电阻时，测得的结果是把读出的数字以 为单位。

4、指针式万用表测量电阻前需要先 ，方法是 。

5、写出色环电阻0-9的颜色顺序 、 、 、 、 、 、 、 、 、 、 。

科目 考试时长 命题教师 满分 考生 姓名 班级 得分 电子技能训练 120分钟程有华150分6、发光二极管又称 ，直插式直接判断极性的方法有 、 。

浙江工业大学期终考试命题稿2013 /2014学年第 1 学期命题注意事项：一、命题稿请用A4纸电脑打印，或用教务处印刷的命题纸，并用黑墨水书写，保持字迹清晰，页码完整。

二、两份试题必须同等要求，卷面上不要注明A、B字样，由教务处抽定A、B卷。

三、命题稿必须经学院审核，并在考试前两周交教务处。

浙江工业大学2013 /2014（1）试卷答案及评分标准课程 电工技术基础A 姓名_________________________ 班级 学号__ _________ 题序 一 二 三 四 五 六 总评 计分一、选择题： (每小题2分，共40分)1. 叠加原理适用于（ C ）。

A. 所有电路；B.非线性电路；C.线性电路2. 实验测得某有源二端线性网络的开路电压为16V ，短路电流为4A 。

当外接电阻为1Ω时，流过该电阻的电流 I 为 ( C ) 。

A. 1AB. 2.5AC. 3.2AD. 4A3. 如图所示各二端元件，（ B ）是吸收功率。

A. B. C.4. 在电路的暂态过程中，电路的时间常数τ愈小，则电流和电压的增长或衰减就（ A ）。

A. 愈快 B. 愈慢 C. 无影响5. 在图1-5中，开关S 闭合前电路已处于稳态，试问闭合开关瞬间，初始值()0L i +和()0i +分别为（ A ）。

A. 3A ，3AB. 0A ，1.5AC. 3A ，1.5A图1-56. 某感性负载采用并联电容法提高电路的功率因数后，该电路的有功功率P 将( B )。

A. 不确定 B. 保持不变 C. 减小 D. 增大－1A ＋ － 3V 3V － ＋ 2A 5V－＋2A7. 在RC 并联的正弦交流电路中，下列说法正确的是( A )。

A. 电流的相位超前电压B. 电流的相位和电压的相位相同；C. 电路的阻抗Z =R +jX C8. 如图1-8所示电路，下列式子正确的是（ D ）。

A ．S R L CU U U U =++& B ．U S = U R + U L - U C C ．U S = U R + U L + U C D ．22()SR L C U U U U =+-图1-89. 在RLC 串联交流电路中，调节电容值时，（ C ）。

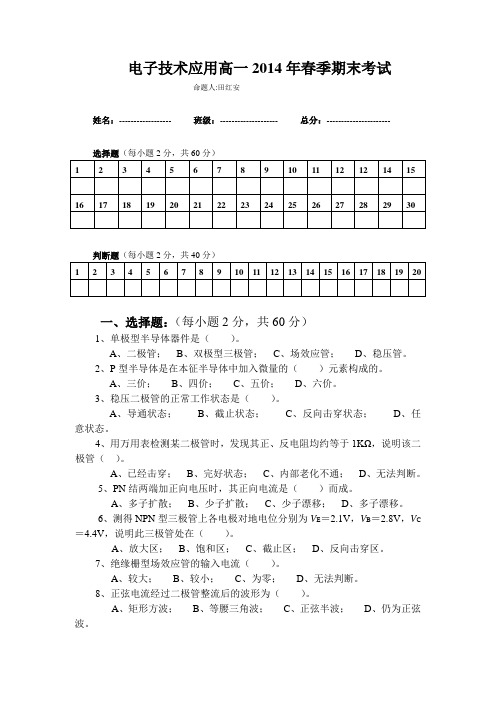

电子技术应用高一2014年春季期末考试命题人:田红安姓名：------------------ 班级：-------------------- 总分：----------------------选择题（每小题2分，共60分）判断题（每小题2分，共40分）一、选择题：（每小题2分，共60分）1、单极型半导体器件是（）。

A、二极管；B、双极型三极管；C、场效应管；D、稳压管。

2、P型半导体是在本征半导体中加入微量的（）元素构成的。

A、三价；B、四价；C、五价；D、六价。

3、稳压二极管的正常工作状态是（）。

A、导通状态；B、截止状态；C、反向击穿状态；D、任意状态。

4、用万用表检测某二极管时，发现其正、反电阻均约等于1KΩ，说明该二极管（）。

A、已经击穿；B、完好状态；C、内部老化不通；D、无法判断。

5、PN结两端加正向电压时，其正向电流是（）而成。

A、多子扩散；B、少子扩散；C、少子漂移；D、多子漂移。

6、测得NPN型三极管上各电极对地电位分别为V E＝2.1V，V B＝2.8V，V C ＝4.4V，说明此三极管处在（）。

A、放大区；B、饱和区；C、截止区；D、反向击穿区。

7、绝缘栅型场效应管的输入电流（）。

A、较大；B、较小；C、为零；D、无法判断。

8、正弦电流经过二极管整流后的波形为（）。

A、矩形方波；B、等腰三角波；C、正弦半波；D、仍为正弦波。

9、三极管超过（）所示极限参数时，必定被损坏。

A、集电极最大允许电流I CM；B、集—射极间反向击穿电压U；（BR）CEOC、集电极最大允许耗散功率P CM；D、管子的电流放大倍数 。

10、若使三极管具有电流放大能力，必须满足的外部条件是（）A、发射结正偏、集电结正偏；B、发射结反偏、集电结反偏；C、发射结正偏、集电结反偏；D、发射结反偏、集电结正偏。

11、基本放大电路中，经过晶体管的信号有（）。

A、直流成分；B、交流成分；C、交直流成分均有。

12、基本放大电路中的主要放大对象是（）。

2015届毕业生机电专业测试卷Array注意事项：1. 满分350分，考试时间为150分钟。

2．答题前将密封线内的项目填写清楚。

3．答题请使用蓝、黑钢笔或中性笔。

4. 密封线外不准答题。

一.单项选择题（在每小题的四个备选答案中，选出一个正确的答案，每小题4分，共80分）1.额定电压均为220V的40W、60W和100W三只灯泡串联接在220V的电源上,它们的亮度由大到小排列为（）。

A 100W、60W和40W；B 40W、60W和100W；C 100W、40W和60W；D 60W、100W 和40W2.a点电压5V，b点电压－3V，那么Uba=______V。

( )A 2VB 8VC －8V D－2V3.某长度的１平方毫米铜线的电阻为３．４欧，若同长度的４平方毫米铜线，其电阻值（）A ６.８欧 B５.１欧 C １.７欧 D０.８５欧4.６欧与３欧的两个电阻并联，它的等效电阻值应为（）。

A ３欧B ２欧 C０.５欧 D ９欧=1mm，横截面积S=30cm2，其磁阻为（）5. 在某磁路中，气隙长LA．2.653×1051/H B．1.02×1031/HC．-0.5×1031/H D．5×1051/H6.下图中，电压U为（）A．4V B．6VC．8V D．10V7. 电力系统中以kWh作为（）的计量单位。

（A）电压（B）电能（C）电功率（D）电位。

8.有一只内阻为0.15Ω，最大量程为1A的电流表，现给它并联一个0.05Ω的小电阻，则这只电流表的量程将扩大为（）A。

（A）3 （B）4 （C）6 （D）89. 在电容器的串联电路中，已知C1 ＞C2 ＞C3，则其两端电压为（）。

（A）U1 ＞U2 ＞U3；（B）U1 =U2 =U3；（C）U1 ＜U2＜U3；（D）不能确定。

10. 三相对称负载的功率 ,其中φ是（）之间的相位角。

A. 线电压与线电流B. 相电压与线电流C. 线电压与相电流D. 相电压与相电流11.“有1出0，全0出1”的门电路是（）。

12LED循环彩灯原理图BT12014-2015学年第一学期《电子技能》期末试卷（考试时间100分钟）适应班级：14电（秋） 出卷人：叶国春班级：姓名： 学号：一、考试方式：操作考试，一人一桌。

二、考试地点：教室（120分钟内完成）三、考试项目： 考生根据自己技能掌握情况在下面四个项目中任选一个电路（不可做两个或两个以上电路）考核。

1、会正确安装制作如下电路得100分：模拟知了声电路的制作。

2、会正确安装制作如下电路得80分：三极管振荡电路。

3、会正确安装制作如下电路得70分：2个LED 循环灯电路。

四、器材： （考生自备材料、工具、电源）五、评分标准：（限时60分钟） 现场专业教师评分。

1、模拟知了声电路的制作：电路安装正确，能正常工作，焊点美观，元件安装符合工艺要求，得100分。

焊点不美观，元件安装不符合工艺要求的由评分教师酌情扣1~10分。

LED1LED2能正常循环亮扬声器无声得70分，扬声器有音频声但无知了声效果得70分。

LED1LED2不亮扬声器无声不及格，由评分教师酌情打出分数。

2、三极管振荡电路。

电路安装正确，两个发光管会循环亮，焊点美观得80分。

焊点不美观，由评分教师酌情扣1~10分。

两个发光管不能循环亮不及格，由评分教师酌情打出分数。

3、LED 循环灯电路：电路安装正确，能正常工作，两个发光管循环亮，焊点美观，得70分。

焊点不美观，元件安装不符合工艺要求的由评分教师酌情扣1~10分。

两个发光管不能循环亮不及格，由评分教师酌情打出分数。

4、安全操作：出现短路烧毁设备或人身触电事故的在上述评得的分数中扣20分。

六、附参考电路图：1.模拟“知了”声电路2个LED 循环灯电路原理及PCB 图（焊接面）（80×60mm 万能板）3、三极管振荡电路班级： 姓名： 学号： ————————————密————————————封——————————————线————————————。

14级电子专业技能考试试卷
适合班级：14级电子1、2、3班。

说明：（试卷满分为100分，考试时间为90分钟）
一．元器件识别、筛选、检测（25分）
根据电路原理图，准确清点和检查元件的数量和质量，实行元器件的识别与检测，筛选确定元器件，检测过程中填写下表。

二．电子产品焊接与装配（30分）
根据电路原理图，认真装配和焊接。

要求：
1 元件安装排列整齐，规范，准确；焊接工艺和质量好；
2 交流连接线用相同颜色的线.
三．电子电路的调试（25分）
1、要求输入交流电压12V左右时，测量：
输入端的交流电压 U______.
电容C1两端的电压 V c1=
2、调节电位器，让稳压输出为5伏。

四．安全文明生产7S管理（20分）
考生有以下违反安全文明生产情形的，只扣分不加分，总扣分不超过20分。

严重违反安全用电规范取消考试资格。

2014年浙江省高等职业技术教育招生考试电子电工类试卷姓名_________ 准考证号__________________本试卷共七大题。

全卷共14页。

满分300分，考试时间150分钟。

注意事项：1.所有试题均需在答题纸上作答。

未在规定区域内答题，每错一个区域扣卷面总分1分，在试卷和草稿纸上作答无效。

2.答题前，考生务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸和试卷上。

3.选择题每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其他答案标号。

非选择题用黑色字迹的签字笔或钢笔将答案写在答题纸上。

4.在答题纸上作图，可先使用2B铅笔，确定后必须使用黑色字迹的签字笔或钢笔描黑。

第一部分必做题（满分210分）一、单项选择题（本大题共20小题，每小题4分，共80分）在每小题列出的四个备选答案中，只有一个是符合题目要求的。

错涂、多涂或未涂均无分。

1．电路如图所示，R1=R4=1Ω，R2=10Ω，R3=5Ω，R5=8Ω，则等效电阻R AB是A．1ΩB．1.5ΩC．2ΩD．3Ω2．电路如图所示，R P=1KΩ，R1=R2=200Ω，电源电动势E=14V，电源内阻不计,当电位器滑动触点时,U O的变化范围是A．0V～10V B．2V～12VC．0V～14V D．2V～14V3．未充电的电容器与直流电源接通的瞬间，下列说法正确的是A ．电容量为零B ．电容器相当于开路C ．电容器相当于短路D ．电容器上的电压等于电源电压4．电路如图所示，电源电动势E 1=10V ，E 2=6V ，电源内阻不计，R 1=R 2=4Ω，R 3=8Ω，在运用戴维宁定理对a 、b 间的有源二端网络进行简化后，等效电路中电源的等效电动势E 0和等效内阻r 0分别是A ．E 0=10V r o =8ΩB ．E 0=8V r 0=4ΩC ．E 0=8V r o =2ΩD ．E 0=6V r 0=4Ω5．已知交流电压u=2202sin(100πt-6π)V ，电流i=22sin(100πt+3π)A ，则下列说法正确的是 A ．电压超前电流2π B ．电流超前电压 3π C ．电压超前电流 3π D ．电压滞后电流 2π 6．在R-L-C 并联电路中，电路的总阻抗｜Z ｜的计算公式是A ．｜Z ｜=22)1()1(C L X X -B ．z 1 =22)11()1(CL X X R -+ C ．｜Z ｜=22)(C L X X R -- D ．｜Z ｜=22C L X X - 7．R-L-C 串联电路的相量关系如图所示，下列说法正确的是A ．整个电路呈感性，电压•U 超前电流•I 30°B ．整个电路呈感性，电压•U 超前电流•I 90°C ．整个电路呈容性，电压•U 超前电流•I 30°D ．整个电路呈容性，电压•U 超前电流•I 90°8．有两个标着 “100W/220V ”和“40W/220V ”的白炽灯，则两灯的额定电流之比和灯丝电阻之比分别是 A ．5：4和4：5 B ．5：4和2：5 C ．2：5和5：4 D ．5：2和2：59．电路如图所示，该电路中回路数和网孔数有A ．回路8个，网孔3个B ．回路7个，网孔3个C ．回路6个，网孔3个D ．回路5个，网孔3个10．有四个电动势E=1.5V ，内阻r=0.１Ω的电池，如图所示两两并联后，再串联起来，则总电动势和总内阻分别是A ．6V ，0.４ΩB ．6V ，0.２ΩC ．3V ，0.２ΩD ．3V ，0.１Ω11. 某同学用万用表测一电阻，电阻档位和指针偏转情况如图所示，则该电阻的测量值为A ． Ω36B ．Ω360C ．ΩK 6.3D ．ΩK 3612. 在单相整流电路中,流过负载电阻的电流是A ．交流电流B ．平滑直流C ．脉动直流D ．纹波电流13. 下列哪个二极管在正常工作时处于反向击穿状态A ．稳压二极管B ．发光二极管C ．检波二极管D ．整流二极管14．已知某三极管的,38.2,40,88.0,102211mA I A I mA I A I C B C B ====μμ则该三极管的交流电流放大系数β值是A ．50B ．60C ．70D ．8815．电路如图所示，在正常放大情况下，如果负载电阻R L 开路（空载时），电路的电压放大倍数是A ．-50B ．-100C ．-150D ．-20016．电路如图所示，电路中f R 引入的是 A ．电流串联负反馈B ．电压串联负反馈C ．电流并联负反馈D ．电压并联负反馈17．在晶体三极管共发射极基本放大电路中，当输入电流一定时，静态工作点设置太高，会使C I 的 半周及Vc e 的 半周失真。
