人教版九年级物理易错题精选：第19章-生活用电(附答案)

一、选择题1．如下图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔测插座的两孔，发现只有插入右孔时氖管才发光，用测电笔检测A点氖管发光，检测B点氖管不发光。

发生这一现象的原因可能是（）A．灯泡短路B．开关接触不良C．插座短路D．灯泡灯丝断2．小明同学在家里将一个台灯插头插入墙上的插座。

闭合台灯开关的瞬间，家里的空气开关“跳闸”了。

对此现象的分析，可能性最大的是（）A．台灯的插头处导线相碰造成短路B．台灯的灯座内导线相碰造成短路C．台灯的开关里导线相碰造成短路D．台灯造成电路的总功率过大3．今年小明家造了新房，电工师傅安装完成家庭电路，部分线路如图。

检测时，首先只闭合开关S，发现灯不亮，她用测电笔插进插座的两孔，氖管均发光。

造成这一现象的原因可能是（）A．进户的火线断路B．插座发生短路C．ab间断路D．cd间断路4．在家庭电路中，下面关于安全用电的说法正确的是（）A．保险丝可以用空气开关代替B．冰箱使用三脚插头，是为了防止电流过大引起火灾C．使用螺丝刀形状的试电笔时，手不能接触上端的金属帽D．只要人体接触火线就会发生触电事故5．小明家的电路简化后如图所示，下列说法中正确的是（）A．电视和台灯是并联的B．开关和灯泡是并联的C．各个小彩灯之间是并联的D．不插用电器时，插座处火线和零线是连通的6．下列操作符合安全用电原则的是（）A．勤俭节约，电线只要能导电，即使破损了也应该继续使用B．用电器的三脚插头可改用两脚插头使用C．在高压线下雨中漫步，感受科技与自然的美妙融合D．发现有人触电时，应立即切断电源7．关于安全用电、下列做法正确的是（）A．使用试电笔辨别火线和零线时可以采用如图甲所示的方法B．将电冰箱接人图乙所示的插线板来工作C．如图丙所示，出远门时要检查有无关闭家中所有电源D．用图丁方式拔出插头8．学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是（）A．图中所有元件的连接都符合安全用电要求B．A、B两点间电压为0VC．站在地上的人接触A点，保险丝会熔断D．使用洗衣机时应选择插座C9．以下各种做法中，符合安全用电原则的是（）A．三孔插座地线要保证良好接地B．用潮湿的手拔插用电器的插头C．控制电灯的开关要接到零线上D．有人触电要尽快用手把他拉开10．下列有关生活用电的说法正确的是（）A．家庭电路中，电视与空调是串联的B．使用螺丝刀形状试电笔时，手指不能接触其尾部的金属帽C．发生触电事故时，不能用手去拉触电者，而应先切断电源D．电能表只准接在空气开关之后11．下列关于电学知识说法正确的是（）A．验电器的工作原理是异种电荷相互排斥B．若空气开关“跳闸”，一定是使用了大功率用电器C．电能表是测量用电器消耗电功率的仪表D．使用三脚插头和三孔插座的目的，是将用电器的金属外壳与大地相连12．下列关于安全用电原则中，说法不正确的是A．不接触低压带电体，不靠近高压带电体B．更换灯泡、搬动电器前应断开电源开关C．保险装置、插座、导线、家用电器等，发现故障时再进行更换D．不弄湿用电器，不损坏绝缘层13．随着人民生活水平的提高，家用电器的种类和数目在不断增加，这给我们的生活带来方便的同时也带来了安全隐患，生活中下列做法正确的是（）A．为了在电流过大时能自动切断电路，空气开关应串联在电路中B．使用试电笔时，手指不能碰到金属笔卡，以免触电C．在不断开电源的情况下，只要人不与地面接触就不会触电D．长时间不看电视时，只用遥控器关闭电视机即可14．下列有关“安全用电”的说法，正确的是（）A．发生电线起火时，马上泼水救火B．发生煤气泄漏时，打开电灯检查漏气管道C．发现有人触电时，立即用手把触电者拉开D．使用验电笔时，手一定要接触验电笔尾部的金属部分15．下列物理量的大小符合实际的是（）A．试电笔内部电阻大小约100ΩB．一个小灯泡发光时的电流约为1AC．手机电池的电压为220V D．家里微波炉的功率可达2000W二、填空题16．家里的自动空气开关“跳闸”了，不一定是发生短路，也可能是电路中用电器的___________过大。

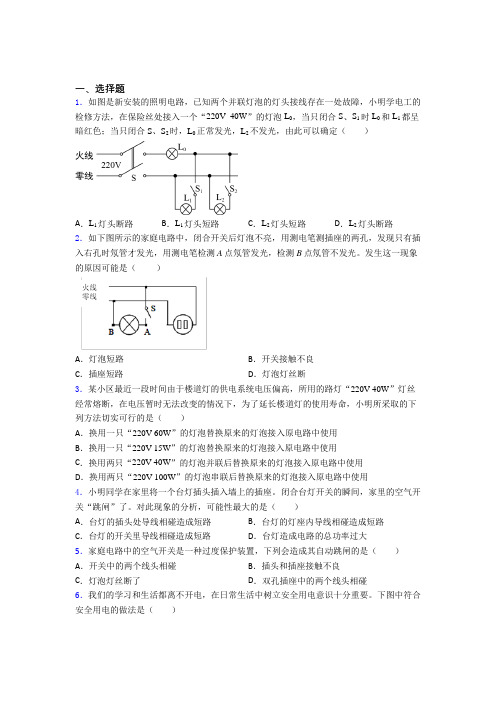

一、选择题1．如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障，小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡L0，当只闭合S、S1时L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定（）A．L1灯头断路B．L1灯头短路C．L2灯头短路D．L2灯头断路2．如下图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔测插座的两孔，发现只有插入右孔时氖管才发光，用测电笔检测A点氖管发光，检测B点氖管不发光。

发生这一现象的原因可能是（）A．灯泡短路B．开关接触不良C．插座短路D．灯泡灯丝断3．某小区最近一段时间由于楼道灯的供电系统电压偏高，所用的路灯“220V 40W”灯丝经常熔断，在电压暂时无法改变的情况下，为了延长楼道灯的使用寿命，小明所采取的下列方法切实可行的是（）A．换用一只“220V 60W”的灯泡替换原来的灯泡接入原电路中使用B．换用一只“220V 15W”的灯泡替换原来的灯泡接入原电路中使用C．换用两只“220V 40W”的灯泡并联后替换原来的灯泡接入原电路中使用D．换用两只“220V 100W”的灯泡串联后替换原来的灯泡接入原电路中使用4．小明同学在家里将一个台灯插头插入墙上的插座。

闭合台灯开关的瞬间，家里的空气开关“跳闸”了。

对此现象的分析，可能性最大的是（）A．台灯的插头处导线相碰造成短路B．台灯的灯座内导线相碰造成短路C．台灯的开关里导线相碰造成短路D．台灯造成电路的总功率过大5．家庭电路中的空气开关是一种过度保护装置，下列会造成其自动跳闸的是（）A．开关中的两个线头相碰B．插头和插座接触不良C．灯泡灯丝断了D．双孔插座中的两个线头相碰6．我们的学习和生活都离不开电，在日常生活中树立安全用电意识十分重要。

下图中符合安全用电的做法是（）A．用湿布抹擦电器B．使用测电笔C．电器失火先切断电源D．接线板负载过多7．下列说法中正确的是（）A．家里的电灯与电视机是串联的B．控制电灯的开关应安装在零线上C．空气开关跳闸一定是短路引起的D．电冰箱的金属外壳属于导体8．下列实例中，符合安全用电要求的是（）A．使用绝缘层破损的电线B．洗衣机的金属外壳安装接地线C．用湿抹布擦拭正在工作的台灯D．未断开电源的情况下更换灯泡9．关于家庭电路，下列说法正确的是（）A．电能表是用来测量电路消耗电能的仪表，应安装在总开关之前B．电热毯内的电阻丝断了，只需将断头接上后仍可安全使用C．当电路因故障导致保险装置断开时，只需更换保险丝或使空气开关复位D．家用电器或电线着火时，应立即浇水灭火10．下列做法中符合安全用电规范的是A．控制电灯的开关可以接在零线上B．洗衣机的金属外壳接地C．为了操作安全，电能表要接在总开关后面D．使用试电笔时手指不能碰到笔尾金属体11．关于安全用电知识，下列说法正确的是（）A．可以用湿抹布擦插座B．发现有人触电，应立即用手将人拉开C．三孔插座接地线要保证良好接地D．使用试电笔时，不能用手接触到笔尾金属体12．下列做法中，正确的是（）A．无人的教室内开着灯B．尽量少开启电冰箱门C．夏天将空调温度调得很低D．用铁丝代替保险丝13．某同学家里电灯均正常工作,当他把“220V 11W”的台灯插头插入插座后,闭合台灯开关，室内电灯全部熄灭，总开关跳闸，发生这种现象原因可能是（）A．台灯开关处有短路B．插座处有短路C．台灯灯座处有短路D．台灯插头处有短路14．下列关于安全用电原则中，说法不正确的是A．不接触低压带电体，不靠近高压带电体B．更换灯泡、搬动电器前应断开电源开关C．保险装置、插座、导线、家用电器等，发现故障时再进行更换D．不弄湿用电器，不损坏绝缘层15．下列物理量的大小符合实际的是（）A．试电笔内部电阻大小约100ΩB．一个小灯泡发光时的电流约为1AC．手机电池的电压为220V D．家里微波炉的功率可达2000W二、填空题16．(1)如下图所示，不会造成触电的是图 ______ ，属于高压触电的是图 ______ ；(2)如下图所示，试电笔是用来 ______ ，笔中的电阻与氖管的连接方式是 ______ ，该电阻的阻值很 ______ ，图中正确的握法有 ______ 。

一、选择题1．下列说法正确的是（）A．电荷的移动形成电流B．用电器失火时，先用水灭火，再切断电源C．用试电笔辨别火线和零线，手要接触笔尾的金属体D．家中的空气开关跳闸一定是发生了短路2．某小区最近一段时间由于楼道灯的供电系统电压偏高，所用的路灯“220V 40W”灯丝经常熔断，在电压暂时无法改变的情况下，为了延长楼道灯的使用寿命，小明所采取的下列方法切实可行的是（）A．换用一只“220V 60W”的灯泡替换原来的灯泡接入原电路中使用B．换用一只“220V 15W”的灯泡替换原来的灯泡接入原电路中使用C．换用两只“220V 40W”的灯泡并联后替换原来的灯泡接入原电路中使用D．换用两只“220V 100W”的灯泡串联后替换原来的灯泡接入原电路中使用3．如图所示的家庭电路图中，白炽灯甲和乙分别标有“220V 40W”、“220V 25W”字样，下列选项中正确的是（）A．电路中两灯是串联的B．甲灯的安装和三孔插座的连接都是正确的C．电路中两灯同时发光时，甲灯更亮一些D．用试电笔分别正确接触M和N点时，试电笔的氖管均发光4．如图是小明新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。

小明断开闸刀开关，取出一根保险丝，在保险丝处接入一个“220V 40W”的灯泡L。

当只闭合S、S1时，L正常发光；当只闭合S、S2时L呈暗红色。

由此可以确定（）A．L1灯头短路B．L1灯头断路C．L2灯头短路D．L2灯头断路5．如图是深圳某同学家的家庭电路的部分电路图，下列说法中正确的是（）A．家庭电路中使用的是直流电，电压是220VB．丁灯的安装及开关的连接是正确的C．两孔插座和三孔插座的连接都是正确的D．用试电笔正确接触M和N点时，试电笔的氖管均不发光6．“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列做法符合安全用电原则的是（）A．甲图，用湿手把电饭煲的三脚插头拔下来B．乙图，熔断后的保险丝用铜丝或铁丝代替C．丙图，多个大功率用电器同时用一个插座D．丁图，用试电笔辨别火线和零线的操作方法7．下列图中不符合安全用电原则的是（）A．使用验电笔时，发光的是火线B．开关与灯串联后应接在零线上C．人应远离断线后落地的高压线D．不用湿布擦拭正在工作的电灯8．如图，下列有关生活用电的说法正确的是（）A．图甲，若保险盒内熔丝熔断后，可以用铜丝或者铁丝代替B．图乙，试电笔在使用过程中手不能触碰笔尾金属体C．图丙，三脚插头中接外壳的那个“脚”较长，目的是将用电器金属外壳先接地D．图丁，该电能表表盘上的示数表示该户截止目前消耗的总电能为 9316 kW·h9．如图是一台能正常工作的电冰箱的简化电路图，M是压缩机用的电动机，L是电冰箱内的照明灯泡，下列说法中错误的是（）A．电动机和灯泡是并联的B．冰箱工作时，外壳要接地C．冷藏室门打开时，灯开关断开D．食物放入冰箱内，温度降低，内能减小10．如图是物理课本部分插图，关于这些插图的说法，正确的是（）A．图中，是汽油机的做功冲程，表示内能转化为机械能B．图中，电源短路，容易烧坏电源，应该避免C．图中，比起白炽灯，节能灯耗电要多得多D．图中，人没有接触高压电线不会触电11．下列做法中不符合安全用电原则的是（）A．不能用铜丝代替保险丝B．家庭电路中，同时使用的大功率用电器不要过多C．可用湿布擦拭正在工作的电视机D．洗衣机、电冰箱等家用电器的金属外壳要接地12．如图所示是小明家庭的部分电路，下列说法正确的是（）A．若保险丝熔断，则一定是短路引起的B．若保险丝熔断，可以用铜丝替换C．灯泡与开关的连接符合安全用电原则D．两孔插座的连接符合安全用电原则13．在开展研学旅行活动中，若发生雷电，下列有关防雷的措施错误的是（）A．在山区遇雷雨时，最好进入山洞避雨，但不要触及洞壁，同时双脚并拢B．在山区遇雷雨躲入旅游车厢内最安全，但进入车厢时手可接触金属部分C．在开阔地行走时不要举着雨伞或肩扛长的金属物D．不要在大树底下躲雨14．下列有关“安全用电”的说法，正确的是（）A．发生电线起火时，马上泼水救火B．发生煤气泄漏时，打开电灯检查漏气管道C．发现有人触电时，立即用手把触电者拉开D．使用验电笔时，手一定要接触验电笔尾部的金属部分15．下列物理量的大小符合实际的是（）A．试电笔内部电阻大小约100ΩB．一个小灯泡发光时的电流约为1AC．手机电池的电压为220V D．家里微波炉的功率可达2000W二、填空题16．(1)如图1所示，小丽把完好的测电笔插入连接正确的有电的三孔插座中时，测电笔的氖管不发光。

人教版物理九年级全一册第十九章生活用电全章练习题1. 电工站在干燥的椅子上检修电路，下列情况中肯定不安全的是( ) A．一手接触到火线B．两只手都接触到火线C．一只手接触零线，另一只手接触到水泥墙壁D．一只手接触火线，另一只手接触到水泥墙壁2. 家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器都停止了工作。

其原因可能是( )A. 插头插入这个插座时，导致火线和零线相接触形成了短路B. 插头与这个插座接触不良形成了断路C. 这个插座的火线和零线原来就相接触形成了短路D. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸3. 下图是某同学画的一间房子安装电灯和插座的电路图，图中画错了的是( )A．S1 B．甲 C．S2 D．乙4. 对生活用电常识的认识，以下说法正确的是( )A. 可以用湿手拔插头B. 发生触电事故时应先切断电源C. 空气开关“跳闸”一定是用电器发生了短路D. 使用试电笔时，手不能接触笔尾金属体5. 下列符合安全用电的做法是( )A. 将电风扇三线插头最长的脚折弯后，插在两孔插座上使用B. 将开关接在家庭电路的零线上C. 家庭电路出现故障，断电后进行检修D. 拔插头时用手直接拽插头上的电线6. “注意安全，珍惜生命”是大家的共同心愿。

下列一些做法符合安全用电的是( )7. 如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是( )A．开关和三孔插座的连接都是错误的 B．试电笔接触M点，氖管不发光C．灯泡和两孔插座是串联的 D．试电笔插入两孔插座的左孔，氖管发光8. 关于安全用电，下列说法正确的是( )A. 保险丝熔断后，可以用铜丝代替B. 发现有人触电，直接用手把他拉开C. 有金属外壳的用电器，其外壳要接地D. 家庭电路中，开关连接火线或零线都可以9. 图中有关家庭电路的连接完全正确的是( )10. 小明家的电路简化后如图所示，观察该电路，下列说法中正确的是( )A．开关和电灯是并联的 B．电灯、电视和台灯是并联的C．各个小彩灯之间是并联的 D．插座中的火线和零线是连通的11. 我国家庭电路的电压是____________。

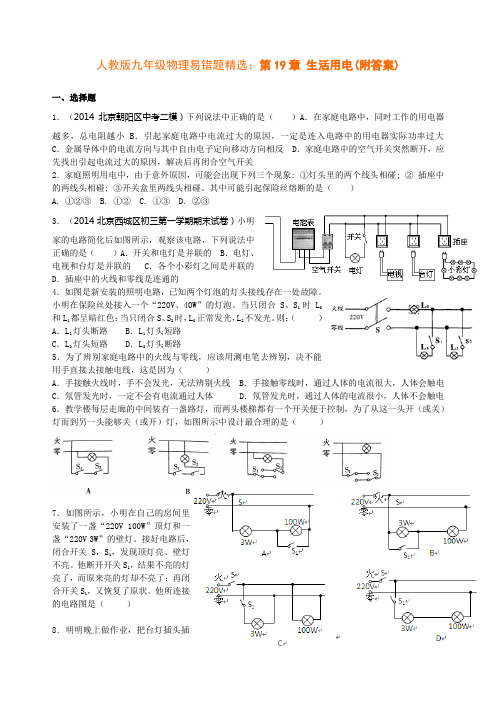

人教版九年级物理易错题精选：第19章生活用电(附答案)一、选择题1．（2014北京朝阳区中考二模）下列说法中正确的是（）A．在家庭电路中，同时工作的用电器越多，总电阻越小 B．引起家庭电路中电流过大的原因，一定是连入电路中的用电器实际功率过大C．金属导体中的电流方向与其中自由电子定向移动方向相反 D．家庭电路中的空气开关突然断开，应先找出引起电流过大的原因，解决后再闭合空气开关2．家庭照明用电中，由于意外原因，可能会出现下列三个现象: ①灯头里的两个线头相碰; ②插座中的两线头相碰; ③开关盒里两线头相碰。

其中可能引起保险丝熔断的是（）A. ①②③B. ①②C. ①③D. ②③3．（2014北京西城区初三第一学期期末试卷）小明家的电路简化后如图所示，观察该电路，下列说法中正确的是（）A．开关和电灯是并联的 B．电灯、电视和台灯是并联的 C．各个小彩灯之间是并联的D．插座中的火线和零线是连通的4．如图是新安装的照明电路，已知两个灯泡的灯头接线存在一处故障。

小明在保险丝处接入一个“220V、40W”的灯泡。

当只闭合S、S1时L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光。

则：（）A．L1灯头断路 B．L1灯头短路C．L2灯头短路 D．L2灯头断路5．为了辨别家庭电路中的火线与零线，应该用测电笔去辨别，决不能用手直接去接触电线，这是因为（）A．手接触火线时，手不会发光，无法辨别火线 B．手接触零线时，通过人体的电流很大，人体会触电C．氖管发光时，一定不会有电流通过人体 D．氖管发光时，通过人体的电流很小，人体不会触电6．教学楼每层走廊的中间装有一盏路灯，而两头楼梯都有一个开关便于控制，为了从这一头开（或关）灯而到另一头能够关（或开）灯，如图所示中设计最合理的是（）7．如图所示，小明在自己的房间里安装了一盏“220V 100W”顶灯和一盏“220V 3W”的壁灯。

接好电路后，闭合开关S，S1，发现顶灯亮、壁灯不亮。

人教版初三物理19.3安全用电同步练习一、选择题（共15道）1、关于安全用电，下列说法正确的是（）A．开关安装在电灯与零线之间B．打雷下雨时站在大树下避雨C．使用三角插头是为了防止触电D．使用测电笔时手不能接触笔尾金属体2、电工修理如图所示的照明电路时，发现电灯R不亮，用测电笔测试C、D 后，发现这两处都能使氖管发光，而测试A、B两点时，只有A点氖管发光，则故障可能发生在:A．AC段;B．CD段; C．电灯R短路;D．BD段.3、在图中，符合安全用电要求的是（）A．电视天线与电线接触B．电线上晾衣服C．电线绝缘皮破损D．冰箱金属外壳接地4、下列四幅图中，符合安全用电常识的是（）5、下列做法中符合安全用电原则的是（）A.家用电器的金属外壳一定要接地B.发现有人触电时，立即用手将他拉开C.家庭电路中，用电器的开关可以任意安装在火线或零线上D.使用测电笔辨别火线或零线时，手不能接触笔尾金属体6、下列做法中符合安全用电要求的是（）A.三脚插头可以将接地线去掉使用B.照明灯的开关可以接在电灯与零线之间C.小烨家新买一台柜式空调，可以直接接入电路中使用D.使用试电笔时，手应该接触笔尾金属体7、站在高压输电线上的小鸟不会触电的原因是（）．A．鸟是绝缘体不会触电B．鸟的耐压性强不会触电C．高压线外层有绝缘层D．鸟只站在一根电线上，两爪间电压很小8、关于安全用电，下列说法正确的是()A．有金属外壳的用电器的三脚插头，较长的脚与该用电器的外壳相连B．用测电笔检查电路时，手不能接触笔尾金属体C．控制家用电器的开关应与该用电器并联D．家庭电路中的空气开关跳闸了，一定是发生了短路9、下列说法符合安全用电原则的是（）A．用粗铜线代替保险丝B．用湿的抹布擦拭正在发光的电灯泡C．家用电器的金属外壳要接地D．在通电的电线上晾晒衣服10、户外遇到雷雨天气时，以下做法正确的是A．躲在大树下避雨B．冒雨在运动场上踢球C．不使用手机通话D．撑着金属杆的雨伞在户外行走11、如图所示电路，电源电压保持不变，三只电表均完好．开关S闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（）A．电压表V1示数为零，灯L1断路B．电压表V1示数为零，灯L1短路C．电流表A示数为零，灯L2断路D．电流表A示数为零，灯L2短路12、下列对生活中用电常识的认知中，符合要求的是（）A．使用试电笔时，手指不能碰到笔尾的金属帽，以免触电B．输电线进户后应先接电能表C．家庭电路中开关接在火线或零线上都可以D．三脚插头的用电器也可插入两孔插座13、下列做法中符合安全用电原则的是A.用湿手拔插头B.选择保险丝时应尽量选择粗的C.控制家用电器的开关应安装在火线上D.发现有人触电时，立即用手把人拉开14、关于家庭电路与安全用电，下列说法正确的是（）A．家庭电路中保险丝熔断，都是由于短路引起的B．照明用的灯与控制它的开关只需要串联即可C．保险丝被烧断后，可用铜丝代替保险丝接入电路D．发现家用电器或电线失火时，必须先切断电源后再救火15、下列实例中，符合安全用电要求的是（）A．有金属外壳的家用电器要接地线B．在输电线上晾晒湿衣物C．手机充电时接听朋友打来的电话D．充电器在不使用时也插在电源插孔上二、填空题（共6道）16、为了参加全国青少年创新大赛，小强运用所学电学知识，设计了一个电子身高测量仪，如上图6所示，其中定值电阻R1=5，电源电压恒为4.5V，R2的规格为"150.5A"，电压表量程为0～3V，电流表量程为0～O.6A，(1)R1在电路中的作用是__________。

第十九章生活用电19.1 家庭电路1. 请用笔画线表示导线，将图19.1-8中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。

2. 图19.1-9甲所示是小明常用的一个插线板。

他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。

根据上述现象，你认为指示灯和开关是怎样连接的？请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。

3.根据课本提供的数据，利用欧姆定律，估算正确使用试电笔测量家庭电路火线时流过人体的电流。

这个电流大约是25 w灯泡正常工作电流的多少分之一？解：正常通过25w灯泡的电流为25w/220v≈0.114A人体允许通过的最大电流为30mA=0.03A0.03A/0.114A≈1/4答：这个电流大约是25w灯泡正常工作时电流的四分之一。

（注意：这个四分之一指的是25w灯泡正常工作时的电流，如果人体的一端接与25w的接触，25w灯泡的另一端又与220v的火线连接，通过人体的电流就会远远的大于0.114A这个数值，造成触电事故）4. 你家里的空气开关是安装在家庭电路中哪个部位的？为什么要这样安装？答：安装在家庭电路的干路上，这样安装的好处是无论家庭电路中任何一个地方发生短路现象或者电流过大，都会自动切断整个电路。

19.2 家庭电路中电流过大的原因1. 如图19-2-6所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来，甲、乙两图产生电流过大的原因是不同的。

其原因各是什么？答：甲图中电流过大的原因是：电路中用电总功率过大；乙图中电流过大的原因是发生了短路。

2. 电焊利用电流的热效应将焊条熔化，从而使金属部件连接在一起。

某电焊机输出电压40 V、输出功率2 000 w。

各种橡胶绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如下表。

九年级物理全册第十九章生活用电易错题集锦单选题1、由于保险丝更换麻烦，家庭中常用断路器保护电路，当电流过大时可以自动切断电路，如图甲、乙所示为断路器工作原理，下列说法错误的是（）A．该断路器应安装在进户线的火线上B．双层金属片是用不同材料金属制成的C．该断路器是利用电生磁的原理工作的D．当电路断开后，双层金属片逐渐冷却复原答案：CA．为了用电的安全，电路断开时应该使用电器与火线断开，所以该断路器应安装在进户线的火线上，故A正确，A不符合题意；B．双层金属片受热时弯曲度不同，说明膨胀系数不同，所以是用不同材料金属制成的，故B正确，B不符合题意；C．断路器工作原理是不同材料的膨胀系数不同，当电流过大时，产生热量过多，使双金属片形变程度增大，触动簧锁装置，使触点断开，没有利用电生磁的原理，故C错误，C符合题意；D．当电路断开后，电路中无电流，双层金属片不再发热，逐渐冷却复原，故D正确，D不符合题意。

故选C。

2、如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测:①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。

若电路中只有一处故障，故障可能是（）A．灯L2短路B．c点左侧的零线断路C．灯L2所在支路断路D．c、d两点间断路答案：DB．闭合S1，灯L1亮，电路中有电流，说明电路为通路，从保险丝→a→S1→L1→c以及c点左侧的零线都没有断路，故B错误；A．断开S1，闭合S2，灯L2不亮，灯L2不亮的原因有两个：一个是断路、一个是短路；若灯L2短路时，电路的电流会很大，将保险丝烧断，灯泡L1也不会发光，a、b两个接线点上，试电笔的氖管都不会发光，故A错误；C．若灯L2所在支路开路，d点氖管不发光，故C错误;D．若c、d两点间开路，灯泡L2与零线不能构成闭合电路，电路中没有电流，灯泡不会发光，但d点会通过灯泡L2与火线间接相连，试电笔的氖管会发光，故D正确。

人教版2023初中物理九年级物理全册第十九章生活用电易错知识点总结单选题1、某家庭电路的部分电路如图所示，其中甲、乙两处分别装灯和开关，对此电路，下列说法正确的是（）A．火线上的保险丝应该改装到零线上B．当保险丝熔断后，可以用铜丝代替C．甲处应装灯，乙处应装开关D．甲处应装开关，乙处应装灯答案：DACD．为了安全，保险丝要接在火线上，开关也应接在火线上，甲处安装开关，乙处安装电灯，故AC错误，D 正确；B．当保险丝熔断后，由于铜丝的熔点很高，所以绝对不能用铜丝代替保险丝，故B错误。

故选D。

2、下列情景中，符合安全用电要求的是（）A．用专用充电桩给电动车充电B．使用导线绝缘皮破损的插线板C．用电取暖器烘烤湿毛巾D．使用裸露的插座答案：AA．用专用充电桩给电动车充电，安全可靠，不容易引发火灾等事故，故A符合题意；B．导线上的绝缘层破损，当人去触摸插线板时，人体可能和带电体接触，会造成触电事故，十分危险，故B不符合题意；C．用电热取暖器烘烤潮湿衣物，因衣物潮湿具有导电性，容易发生触电，故C不符合题意；D．将插头插在裸露的插座过程中，人体可能和带电体接触，会造成触电事故，十分危险，故D不符合题意。

故选A。

3、2020年11月，国务院办公厅印发《新能源汽车产业发展规划》，提出新能源汽车发展战略计划。

如图是新能源汽车的充电桩，下列有关说法符合安全用电的是（）A．每个充电桩在安装时都要装漏电保护器B．安装充电桩时，不连接地线也可以C．万一有充电桩起火，应迅速浇水扑灭D．有经验的电工在安装充电桩时不必断开电源答案：AA．为了安全电路中必须要有保险丝或空气开关，每个充电桩在安装时都要装漏电保护器，故A符合题意；B．安装充电桩时，为了安全，要接地线，故B不符合题意；C．万一有充电桩起火，应先关闭电源再施救，故C不符合题意，D．安装充电桩时必须断开电源，故D不符合题意。

故选A。

4、下列做法中符合安全原则的是（）A．雷雨时在开阔地带举着雨伞B．使用试电笔手指接触笔尾金属C．家庭电路的开关接在零线上D．空气开关跳闸后立即合上答案：BA．为防止雷电伤害，雷雨时不要在高大的树下避雨、不要在开阔地带举着雨伞，容易触发雷电，故A不符合题意；B．使用试电笔时手要接触笔尾的金属体，使检测物体、试电笔和身体形成通过，这样在物体带电时，试电笔内的氖管才能发光，检验出物体是否带电，故B符合题意；C．为安全用电，家庭电路的开关要接在火线上，这样在开关断开后，用电器才能和火线脱离，避免触电，故C 不符合题意；D．空气开关跳闸的原因是电路电流过大，引起电流过大的原因可能是短路或者是电路总功率过大，要在找出故障原因并正确解决故障后才可以闭合空气开光，故D不符合题意。

教材习题参考答案第十九章 生活用电
第1节 家庭电路
1．如图所示
2．指示灯与开关是串联的，电路如图所示．
3．试电笔内部的电阻约一百万欧，即R ＝106 Ω.接触火线时流过试电笔的电流为I ＝U R
＝220 V 106 Ω＝2.2×10－4 A ．25 W 的灯正常工作时的电流I ′＝P ′U ＝25 W 220 V ＝0.11 A ，I I ′＝2.2×10－
4 A 0.11 A ＝1500
. 4．空气开关是安装在干路的火线上，空气开关断开时，用电器与火线脱离，可防止触电．
第2节 家庭电路中电流过大的原因
1．甲中造成电流过大的原因是接入电路的用电器的总功率过大；乙中造成电流过大的原因是短路．
2．电焊机工作时的输出电流为I ＝P U ＝2000 W 40 V
＝50 A ．故应选横截面积为10 mm 2，安全载流量为68 A 的输出导线．
3．电阻较大的材料作保险丝，当电流过大时，由Q ＝I 2Rt 可知，相同时间内产生的热量多；材料的熔点低，是为了在电流过大时更快到达熔点而切断电路．
第3节 安全用电
1．开关接在火线与灯泡之间，当开关断开时，灯泡与火线脱离，人接触灯泡不会导致触电．如果开关接在零线与灯泡之间，开关断开时，火线仍与灯泡连接，人接触灯泡仍可接触到火线，会导致触电．
2．不接触低压带电体，不靠近高压带电体；更换灯泡或移动用电器时应断开开关；不弄湿用电器，不损坏绝缘层；用电器外壳应接地等．
3．某处短路时，与甲地间的两根输电线的总电阻为R ＝U I ＝30 V 0.5 A
＝6 Ω 输电线的总长度为L ＝ 6 Ω0.2 Ω/km
＝30 km. 短路处到甲地的距离S ＝L 2＝30 km 2
＝15 km。
