关于做电脑横机的工艺要点关于做电脑横机织片的工艺要点由于电脑横机的普及，逐渐成了毛衣编织工序的主流。
但是，机器的技术滞后，挡车工人的素质参差不齐、甚至制版师傅的功底不足，造成了许许多多的新的弊病。
这些大家有目共睹，就不再列举。
我们从工艺上一些细节去配合电脑横机的特性，也可提高电脑横机织片的质量与产量。
一、电脑横机是从右边向左即从机尾起梳的，所以在罗纹转数上细针空转织1.5转、粗针则罗纹转数织多少.5转来配合;二、开针的奇偶性要配合花型，保持花型的对称;三、因为罗纹组织与大身差别大需要在翻针位并针的，并针数不可超过开针的1/3;四、对于夹色，应注明幅片结尾颜色;对于坑条衫，在过梳、收放针的结束等关键部位注明边坑的针数;对于绞花，应注明每条绞花的个数;五、在平收后电脑横机需要至少0.5转，再收针;如果是暗收的，不管针种，都做成1支1支收;六、电脑横机做停针(也叫铲针)时，转数不宜超过4CM，如必需超过，则分段落纱放掉;七、有些幅片需收成直边的，但就算用0.5转、再1转，出来始终不直，电脑横机是可以0.5转收放一次，然后1转收放一次，这样循环收放，就可以达成一条直线了;八、收领以及在幅片中间作花型或记号时，如果按手摇横机格式如“收第几次花”或“加第几次针中如何……”，制版师傅就头痛了，他要算一遍到哪是多少转，才好定位，正确应该是直接给出转数如“脚上多少转中收领”、“或脚上多少转机头或机尾留多少支作记号”等等;九、电脑横机是不能在结尾将幅片的针全部收完的，必须剩个3、5针才行;十、有些门襟原身出的，STOLL机可以在门襟位给段密度控制，但其他机器好象不行，这可以在门襟部位偷吃转数来实现的;(呵呵，这有点专业术语的味道)十一、因为电脑横机作盖丝坑条组织时，条子边针容易起花和丝反面，所以可以做针对齿的话尽量做针对齿，实在不行则建议取消盖丝;十二、拉密要底面所有组织给完全，电脑横机是电子控制密度的，可以比如“底比面紧多少度”来表达，方便挡车工调整、控制;十三、因为电脑横机花型的特铢，所以光揉缩后量尺寸不能很好地控制密度，应以拉密、吊长，加上揉缩量片一起相结合才能比较准确控制;这次就先罗嗦这么多了，欢迎众位。

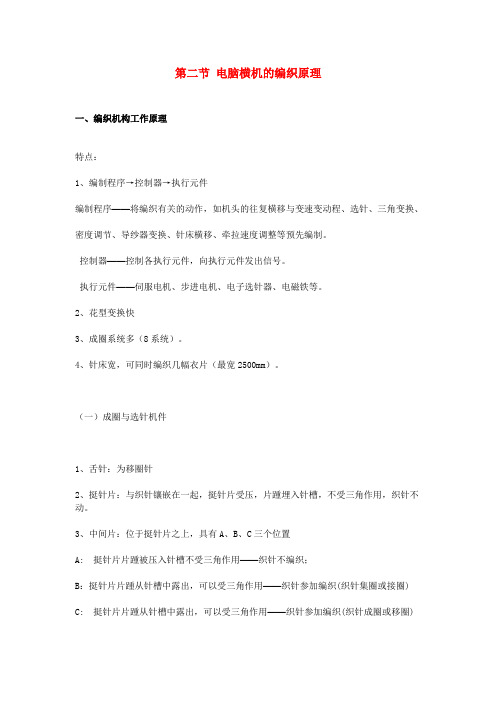

第二节电脑横机的编织原理一、编织机构工作原理特点：1、编制程序→控制器→执行元件编制程序——将编织有关的动作，如机头的往复横移与变速变动程、选针、三角变换、密度调节、导纱器变换、针床横移、牵拉速度调整等预先编制。
控制器——控制各执行元件，向执行元件发出信号。
执行元件——伺服电机、步进电机、电子选针器、电磁铁等。
2、花型变换快3、成圈系统多（8系统）。
4、针床宽，可同时编织几幅衣片（最宽2500mm）。
（一）成圈与选针机件1、舌针：为移圈针2、挺针片：与织针镶嵌在一起，挺针片受压，片踵埋入针槽，不受三角作用，织针不动。
3、中间片：位于挺针片之上，具有A、B、C三个位置A: 挺针片片踵被压入针槽不受三角作用——织针不编织；B：挺针片片踵从针槽中露出，可以受三角作用——织针参加编织(织针集圈或接圈)C: 挺针片片踵从针槽中露出，可以受三角作用——织针参加编织(织针成圈或移圈)4.选针片——受电磁选针器9作用。
5.沉降片：配置：配置在两枚织针中间，位于针床的齿口部分的沉降片槽中。
排列：两个针床上的沉降片相对排列，由三角控制沉降片片踵使沉降片前后摆动。
当织针上升退圈时，前后针床中的沉降片闭合。
当织针下降弯纱成圈时，前后沉降片打开。
（二）三角系统机头内可安装1至多个编织系统，最多8个系统。
机头可以分成两个(如一个4系统机头可分为两个2系统机头)当两个机头分开时，可同时编织两片独立的衣片。
1、三角系统结构（1）挺针片起针三角（使织针上升做成集圈、成圈）（2）接圈三角2和起针三角1同属一个整体，将织针推到接圈高度。
（3）压针三角3除压针作用外，还有移圈功能。
（4）挺针片导向三角4起导向和收针作用。
（5）上、下护针三角5、6起护针作用。
移圈时，上护针三角5还起压针作用。
（6）集圈压条7和接圈压条8是作为一体的活动件，可上、下移动。
（7）选针器9由永久磁铁M和选针点C1、C2组成。
选针点可通过电信号的有无使其有磁或消磁。
国STOLL电脑横机制版教程M1 M1PLUS 教程三M1 PLUS培训教程三 ----- 设计花型部分香港中大实业有限公司 STOLL 电脑横机培训中心M1 Plus教材版本:V4.0_019--20/04/2008 前言本册教程主要介绍了M1 Plus 的“模块排列”和“颜色排列”是M1 Plus在原有的M1基础上新添的主要内容。
这部分内容要求使用者已经能够较熟练的使用M1或M1 Plus 制作基本的花型、成形程序。
并非常熟悉织物的结构和编织原理。
本教程由德国STOLL公司提供香港中大实业有限公司北京培训中心姜晓慧女士略做修改。
如有错误欢迎指正。
非常感谢香港中大实业有限公司北京STOLL售后服务培训中心 2008-4-20 CHEMTAX/STOLLTraining Center 教程三 I目录第一章设计花型-------------------------------------------------------------1 第二章模块排列Module Arrangment 1. 从区域中创建模块排列-------------------------------------------------------------3 2. 修改模块排列中的翻针顺序 --------------------------------------------------4 3. 扩展选定区域---------------------------------------------------------------6 4. 在模块排列中选择区域 ---------------------------------------------------6 5. 结构模块的表现------------------------------------------------------------6 第三章颜色排列编辑器Color Arrangment Editor 1. 颜色排列的表现----------------------------------------------------------7 2. 基准行的内容和方式--------------------------------------------------------93. 带结构的颜色排列的举例 ------------------------------------------------114. 颜色排列的处理过程------------------------------------------------------12 5. 颜色排列的效果-----------------------------------------------------------12 6. 颜色排列编辑器中的工具 -----------------------------------------------13 第四章颜色排列举例一带颜色提花的结构花型 -------------------------------------------------------14 1画花型-----------------------------------------------------------------------------------14 2创建颜色排列 ---------------------------------------------------------------------------14 3辅助行的说明 ---------------------------------------------------------------------------17 二带有Stoll 提花结构的提花颜色排列 ------------------------------------17 1. 改变颜色顺序 -------------------------------------------------------------------------17 2. 使用普通纱嘴编织嵌花 -------------------------------------------------------18 三更改颜色顺序并合并导纱器 ------------------------------------------------19 1. 改变颜色顺序------------------------------------------------------------------20 2. 合并导纱器 --------------------------------------------------------------------20 四嵌花中导纱器带入、带出-----------------------------------------------21 1. 导纱器带入的颜色排列 -----------------------------------------------------21 2. 导纱器带出的颜色排列 -------------------------------------------------22 CHEMTAX/STOLL Training Center 教程三 II五嵌花边缘交界颜色排列 -------------------------------------------------231. 带有符号的颜色排列 ----------------------------------------------------232. 带有符号和结构的颜色排列 ---------------------------------------------243. 使用符号和颜色的颜色排列 ----------------------------------------------------254. 带有符号和的颜色排列 -----------------------------------------------26 六生成带辅助行的花型和颜色排列 -----------------------------------27 七颜色排列辅助导纱器-----------------------------------------------------29 1. 生成辅助导纱器的花型和颜色排列 -----------------------------------------------29 2. 生成带有结构自动翻针的颜色排列 -----------------------------------------------31 八颜色和模块排列: 影响翻针 ----------------------------------------------32 1. 用于结构和自动翻针颜色排列的花型 ---------------------------------------------32 2. 创建一个带结构翻针的颜色排列 -------------------------------------------------33 3. 做带自动翻针的颜色排列 ----------------------------------------------------34 九颜色排列转移翻针 ------------------------------------------------------------35 1. 创建用于翻针的花型和颜色排列 -------------------------------------------------35 2. 楔形的集圈连接------------------------------------------------------------------------37 十颜色排列纱线桥接 -----------------------------------------------------------37 1生成嵌花花型的颜色排列 -----------------------------------------------------------37 2. 修改前的颜色排列的总览 -----------------------------------------------------------38 3. 各个颜色排列的具体修改-------------------------------------------------------------39 十一多针距1:3 ----------------------------------------------------------------45 十二颜色排列衬纬技术 -------------------------------------------------47 十三颜色排列成形收针 -------------------------------------------------49 十四颜色排列直口袋----------------------------------------------------51 十五袋鼠袋斜开口带有门襟和口袋的马甲 -----------------------------------------------55 十六---------------------------------------61CHEMTAX/STOLL Training Center 教程三 1第一章设计花型进入花型时M1 Plus可以选择“工艺花型”或“设计花型”教程一和二主要介绍的是“工艺花型”方式教程三介绍的是“设计花型”方式 1. 画花型进入新建选择“设计花型”模式进入注意此时花型只显示标志视图 2. 扩展花型使用“处理步骤”工具栏中的符号带模型时不带模型时这些图标含义如下表返回某一步时可直接点击相应图标 CHEMTAX/STOLL Training Center 教程三 2 图标含义基础花型。
电脑横机编织原理叙述编织工作原理1、不织三角状态：常规状态选针状态：不选弹簧针停留 B 位针组名称：选针片、弹簧针，长针加舌针称为编织针组工作原理：选针复位三角推起选针片，选针片针脚露出针板，选针器闭合直压，选针片针脚被原位压入针槽，选针片原地停留，弹簧针针脚停留在B 位，并被不织压片连带长针针脚压入针槽，编织针组不出针，因此针组不进入编织工作。
2、编织三角状态：中山导块进入工作，翻针导块退出工作，吊目、接针压片进入工作选针状态：预选弹簧针被推致H 位，二次选弹簧针被推致A 位针组名称：选针片、弹簧针，长针加舌针称为编织针组工作原理：（1）予选；选针复位三角推起选针片，选针片针脚露出针板，选针器打开（斜向抬起），选出选针片。
选出选针片针脚露出针板，针脚被选针导针三角推升，选针片推动弹簧针致H 位，予选完成。
（2）予选出选针片再次经选针器选出，选针片针脚再被选针推针三角推升，选针片推动弹簧针致A 位，编织针组下针脚在蝶山斜面作用下编织针组沿走针轨迹上升到中山导块顶点，此时舌针升致3/4 高，旧线圈滑过针舌致针杆，编织针组沿走针轨迹向下运动，纱线垫入，线圈推动针舌使其关闭，旧线圈经针舌上方滑针头，在度目三角斜面走针轨迹推压下，编织针组下针脚致度目三角下向压针面，旧线圈翻转脱落新线圈完成，编织完成。
3、吊目三角状态：中山导块进入工作，吊目压片进入工作，翻针导块退出工作，接针压片退出工作选针状态：弹簧针被推致H 位针组名称：选针片、弹簧针，长针加舌针称为编织针组工作原理：予选；选针复位三角推起选针片，选针片针脚露出针板，选针器打开（斜向抬起），选出选针片。
选出选针片针脚露出针板，针脚被选针导针三角推升，选针片推动弹簧针致H 位。
编织针组下针脚在蝶山斜面作用下，编织针组沿走针轨迹上升到中山导块水平导向槽，经过吊目压片弹簧针针脚连带长针针脚压入针槽，长针针脚脱离导向作平行运动。
吊目压片结束对弹簧针针脚的控制，针脚弹出，长针针脚落入中山导块水平导向槽，在度目三角斜面走针轨迹推压下，纱线垫入，编织针组下针脚致度目三角下向压针面，吊目完成。
2X1收针1 2X1收针2 2X1收针3四平收针1 四平收针2四平收针3 图片：描述：图2图片：1.花样排列可以控制编织的区域，即在针床上可以设置起针点如：50针开展编织，毕卡索自动出带默认的是起针点为1，一般按顺读；2.如果客户想把排针去掉几针，就可以更改开始、结束值（指PAT花样），比如花样2111 111112，第一针各第十针反针不需要了，就把开始1改为2，结束10改为9；3.重复：用户可以自己把PAT花样，比如设计8*8花样测试机器是否乱花，花样就改16个色码，8个1、8个2，以12针为例满针排如图24. 可以排多条门巾；...其它功能有兴趣的可以自己上机试，但因版本不同未必能实现。
本测试有可能损坏机器，对此本人不负任何责任。
谢谢祝你好运的建议：坛主，我发现我们所交流的名词不是很统一，我现在在广东省，有时候说的人家都不懂，可以想办法统一一下吗？或是分一下区域什么的。
转贴请保留版权信息：本贴原创于中国针织技术网论坛－电脑横机针织技术论坛/bbs本贴原出处：/bbs/htm_data/16/0501/1064.html现在我们把它归类在一起，方便大家查阅、对照。
例如：单面＝单边＝纬平针四平＝双边＝满针罗纹正针＝前板=面针=表目反针＝后板=底针=里目1行=1目=半专添纱＝盖面＝双梭＝吭毛＝拉架套针＝拷针＝平收元筒＝空气层＝空转罗纹空气层=四平空转提花＝拨花＝jacquard工艺＝吓数作程序＝制版集圈＝吊目=打花＝tuck密度＝字码=度目＝拉力拉字码=拉目牵拉梳＝起底板嵌花＝引塔夏＝挂毛＝intarsia绞花＝扭绳＝麻花＝拧麻花＝绞八结鸟眼=芝麻底＝bird eye空气层双面提花＝圆筒拨花横条提花＝三平拨花抽条＝坑条＝正反针=正反组织=表里目=令士links下摆＝罗纹＝下兰贴＝贴边＝门襟＝附件纱嘴＝梭子头＝喂纱器＝导纱器＝yarn feeder滑块＝梭箱（纱嘴上面与轨道摩擦的那块塑料）波纹=扳花纱罗=挑花罗纹空气层= 四平空转滑针＝架空编织单面有虚线提花=拨花单面无虚线=挂毛大葱提供：毛衫常用织法单边——单机板满针，左右起针三角控制键全开，字码适当。
机器操作基本流程检查机头运行范围内有无异物（清理好）→检查机针是否完好→检查针有没有装到位→按绿色按扭接通电源（开机）→插入磁盘或U盘→按磁盘管理键→上下选择动作文件输入到内存→按确认→动作输入完成→按确认→显示花板文件输入？→按确认→花样输入完成→按确认→按E SC键（退出）→按内存管理键→上下移动光标选择①选择内存花样→按确定打开→上下移动光标选择你要的花样→按确定（此时需记下文件信息中花样宽度的数字）→启动操纵杆执行机器因选择花样而自动选择的归零→归零完毕→选择机器辅助功能键→按确定→打开设定机器工作参数→找到花板起始针并设定好（花板起始针=总针数(总针数是一英寸针数×机器的编织篇幅即机器的英寸数)－花样宽度数÷2）将得出的数字设置在花板起始针的后面→按ESC键退出→按8号键检查要用的纱嘴和初始位置→将要用的纱嘴穿好纱（纱经过天线台到左右收线，经过左右收线穿过乌丝座挡座的穿纱口，穿入要用的纱嘴）→将纱嘴停放在编织物两边（参考8号键说明）半寸的位置→用要编织的左右两边的织针钩住纱线→根据花板的要求设定各段的度目值，罗拉、速度值→按下行锁定→启动操纵杆开始编织废纱→在编织到主罗拉拉到废纱布片时按下F2取消行锁定→正式编织布片。
注：此动作也可在编织时根据实际情况进行调整打衣片的一般要求和应该注意的各方面：一块完整的衣片一般要密度匀称符合工艺尺寸要求，没有破口，没有掉纱，布片平整。
在开始编织时如果知道哪一段做什么最好，那样就可以先设定好各段的数字值，如果不知道可以通过在编织时观察工作画面，从工作画面中获得信息。
它可以告诉我们现在工作的这一行用第几段度目第几段罗拉哪一段速度等等。
编织时应注意编织口上布片编织的变化，并根据变化做出合适的调整。
一般一块布片由以下几段组成：废纱、拆线、起底、空转、罗纹、罗纹接大身最后一转（粗）、大身。
废纱因为要使其自动往下编织，所以度目数值应该小一点即密度紧一点，它一般放在第12段，罗拉拉力应该大一点。
目录一、开机 (1)二、关机 (1)三、按键说明 (1)1.多功能按键选择说明 (1)2.功能按键说明 (1)3.快捷键 (1)四、菜单说明 (2)1.系统参数设置 (2)(1)密度凸轮规格 (2)(2)撞针灵敏度 (3)(3)横移间隙补偿 (3)(4)1号夹线器与针床距离（英寸） (3)(5)2号夹线器与针床距离（英寸） (3)(6)前针床升克零位补偿 (3)(7)后针床升克零位补偿 (3)(8)密度马达零位补偿——设置 (3)(9)横移正针位补偿——设置 (3)(10)横移1/2针位补偿——设置 (3)(11)横移翻针位补偿——设置 (3)(12)机头参数——设置 (3)(13)横移1/4针位补偿 (4)2.工作参数设置 (4)(1)起始针位设置 (4)(2)加工量设定 (4)(3)机头停放点 (4)(4)多布片编织——设置 (4)(5)编织密度——设置 (5)(6)拉布马达——设置 (5)(7)主轴速度——设置 (6)(8)纱嘴左停放点——设置 (6)(9)纱嘴右停放点——设置 (6)(10)纱嘴提前针数——设置 (6)(11)空行参数——设置 (7)1(12)主轴加减速设置——设置 (7)(13)升克——设置 (7)(14)压脚——设置 (7)(15)纱嘴初始位置——设置* (7)(16)花型组合编织——设置 (7)(16)小结头控制方式 (7)(17)起底板设置 (8)3.文件操作 (8)(1)读入花样 (8)(2)保存花样 (8)(3)删除花样 (9)(4)输出系统参数 (9)(5)读取系统参数 (9)(6)读取花型工作参数 (9)(7)保存当前花型参数 (10)4.系统测试 (10)(1)机头测试 (10)(2)拉布系统测试 (10)(3)起底板测试 (11)5.调入系统参数默认值 (11)6.调入工作参数默认值 (11)7.语言选择* (11)8.报警使能设置* (11)9.显示纱嘴配置 (11)10.显示机器参数 (11)11.设置网络参数* (11)12.设置系统时间 (11)13.密码输入设置 (12)14.系统升级 (12)五、异常现象的处理方法 (12)六、注意事项 (12)备注 (12)2一、开机输入220V的电源，电源指示灯亮，按电源总开关，进入工作界面。
