【CN209757627U】一种抽纸包装用切割推送装置【专利】

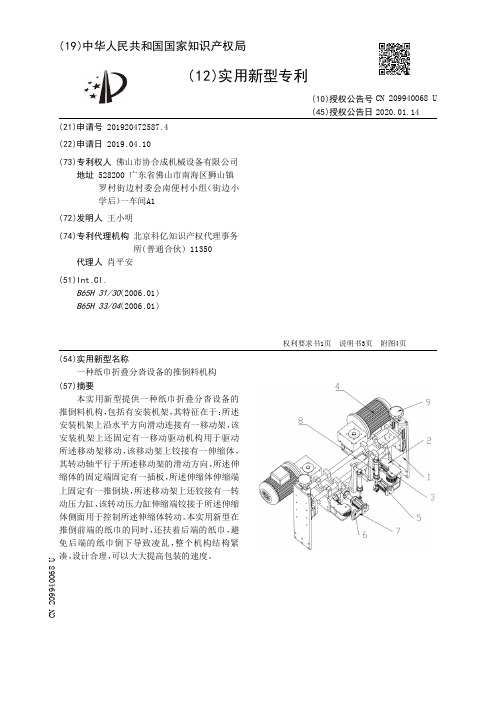

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920472587.4(22)申请日 2019.04.10(73)专利权人 佛山市协合成机械设备有限公司地址 528200 广东省佛山市南海区狮山镇罗村街边村委会南便村小组（街边小学后）一车间A1(72)发明人 王小明　(74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 肖平安(51)Int.Cl.B65H 31/30(2006.01)B65H 33/04(2006.01)(54)实用新型名称一种纸巾折叠分沓设备的推倒料机构(57)摘要本实用新型提供一种纸巾折叠分沓设备的推倒料机构，包括有安装机架，其特征在于：所述安装机架上沿水平方向滑动连接有一移动架，该安装机架上还固定有一移动驱动机构用于驱动所述移动架移动，该移动架上铰接有一伸缩体，其转动轴平行于所述移动架的滑动方向，所述伸缩体的固定端固定有一插板，所述伸缩体伸缩端上固定有一推倒块，所述移动架上还铰接有一转动压力缸，该转动压力缸伸缩端铰接于所述伸缩体侧面用于控制所述伸缩体转动。

本实用新型在推倒前端的纸巾的同时，还扶着后端的纸巾，避免后端的纸巾倒下导致凌乱，整个机构结构紧凑，设计合理，可以大大提高包装的速度。

权利要求书1页 说明书3页 附图4页CN 209940068 U 2020.01.14C N 209940068U权　利　要　求　书1/1页CN 209940068 U1.一种纸巾折叠分沓设备的推倒料机构，包括有安装机架，其特征在于：所述安装机架上沿水平方向滑动连接有一移动架，该安装机架上还固定有一移动驱动机构用于驱动所述移动架移动，该移动架上铰接有一伸缩体，其转动轴平行于所述移动架的滑动方向，所述伸缩体的固定端固定有一插板，所述伸缩体伸缩端上固定有一推倒块，所述移动架上还铰接有一转动压力缸，该转动压力缸伸缩端铰接于所述伸缩体侧面用于控制所述伸缩体转动。

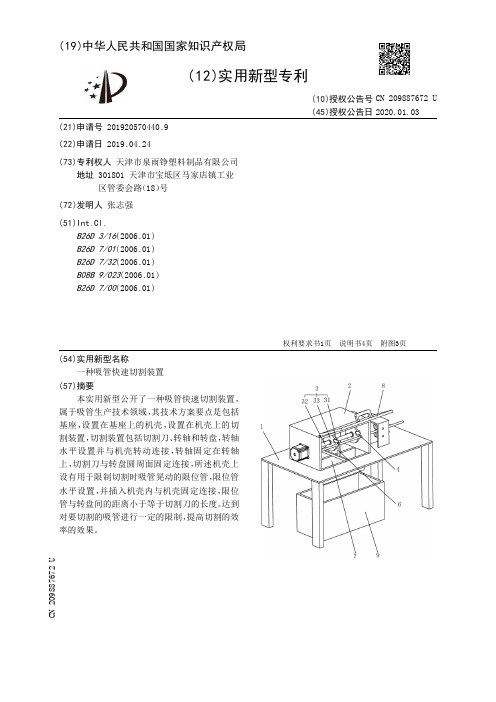

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920570440.9(22)申请日 2019.04.24(73)专利权人 天津市泉雨铮塑料制品有限公司地址 301801 天津市宝坻区马家店镇工业区管委会路（18）号(72)发明人 张志强　(51)Int.Cl.B26D 3/16(2006.01)B26D 7/01(2006.01)B26D 7/32(2006.01)B08B 9/023(2006.01)B26D 7/00(2006.01)(54)实用新型名称一种吸管快速切割装置(57)摘要本实用新型公开了一种吸管快速切割装置，属于吸管生产技术领域，其技术方案要点是包括基座，设置在基座上的机壳，设置在机壳上的切割装置，切割装置包括切割刀、转轴和转盘，转轴水平设置并与机壳转动连接，转轴固定在转轴上，切割刀与转盘圆周面固定连接，所述机壳上设有用于限制切割时吸管晃动的限位管，限位管水平设置，并插入机壳内与机壳固定连接，限位管与转盘间的距离小于等于切割刀的长度。

达到对要切割的吸管进行一定的限制，提高切割的效率的效果。

权利要求书1页 说明书4页 附图3页CN 209887672 U 2020.01.03C N 209887672U权　利　要　求　书1/1页CN 209887672 U1.一种吸管快速切割装置，包括基座(1)，设置在基座(1)上的机壳(2)，设置在机壳(2)上的切割装置(3)，切割装置(3)包括切割刀(31)、转轴(32)和转盘(33)，转轴(32)水平设置并与机壳(2)转动连接，转轴(32)固定在转轴(32)上，切割刀(31)与转盘(33)圆周面固定连接，其特征在于：所述机壳(2)上设有用于限制切割时吸管晃动的限位管(4)，限位管(4)水平设置，并插入机壳(2)内与机壳(2)固定连接，限位管(4)与转盘(33)间的距离小于等于切割刀(31)的长度。

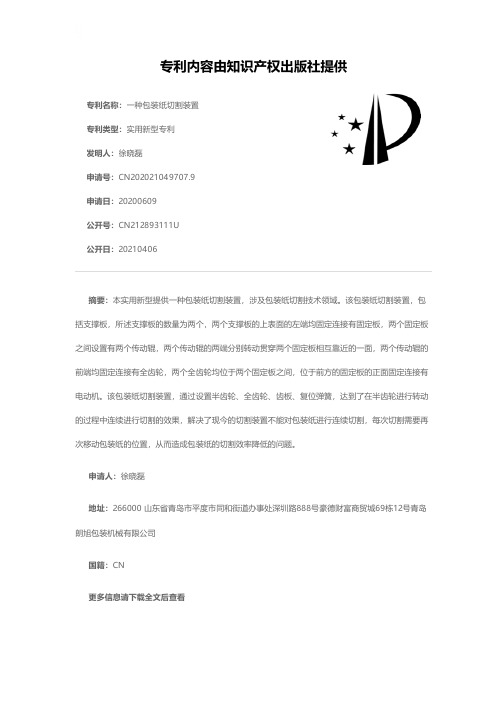

专利名称：一种包装纸切割装置专利类型：实用新型专利
发明人：徐晓磊
申请号：CN202021049707.9申请日：20200609
公开号：CN212893111U
公开日：
20210406
专利内容由知识产权出版社提供
摘要：本实用新型提供一种包装纸切割装置，涉及包装纸切割技术领域。

该包装纸切割装置，包括支撑板，所述支撑板的数量为两个，两个支撑板的上表面的左端均固定连接有固定板，两个固定板之间设置有两个传动辊，两个传动辊的两端分别转动贯穿两个固定板相互靠近的一面，两个传动辊的前端均固定连接有全齿轮，两个全齿轮均位于两个固定板之间，位于前方的固定板的正面固定连接有电动机。

该包装纸切割装置，通过设置半齿轮、全齿轮、齿板、复位弹簧，达到了在半齿轮进行转动的过程中连续进行切割的效果，解决了现今的切割装置不能对包装纸进行连续切割，每次切割需要再次移动包装纸的位置，从而造成包装纸的切割效率降低的问题。

申请人：徐晓磊
地址：266000 山东省青岛市平度市同和街道办事处深圳路888号豪德财富商贸城69栋12号青岛朗旭包装机械有限公司
国籍：CN
更多信息请下载全文后查看。

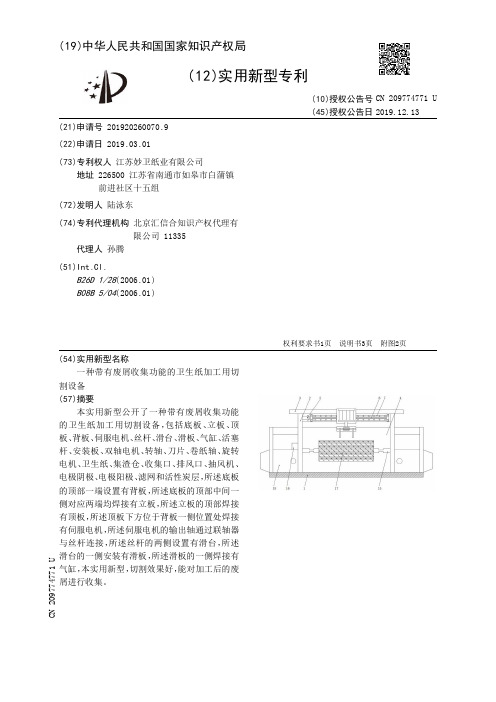

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920260070.9(22)申请日 2019.03.01(73)专利权人 江苏妙卫纸业有限公司地址 226500 江苏省南通市如皋市白蒲镇前进社区十五组(72)发明人 陆泳东　(74)专利代理机构 北京汇信合知识产权代理有限公司 11335代理人 孙腾(51)Int.Cl.B26D 1/28(2006.01)B08B 5/04(2006.01)(54)实用新型名称一种带有废屑收集功能的卫生纸加工用切割设备(57)摘要本实用新型公开了一种带有废屑收集功能的卫生纸加工用切割设备，包括底板、立板、顶板、背板、伺服电机、丝杆、滑台、滑板、气缸、活塞杆、安装板、双轴电机、转轴、刀片、卷纸轴、旋转电机、卫生纸、集渣仓、收集口、排风口、抽风机、电极阴极、电极阳极、滤网和活性炭层，所述底板的顶部一端设置有背板，所述底板的顶部中间一侧对应两端均焊接有立板，所述立板的顶部焊接有顶板，所述顶板下方位于背板一侧位置处焊接有伺服电机，所述伺服电机的输出轴通过联轴器与丝杆连接，所述丝杆的两侧设置有滑台，所述滑台的一侧安装有滑板，所述滑板的一侧焊接有气缸，本实用新型，切割效果好，能对加工后的废屑进行收集。

权利要求书1页 说明书3页 附图2页CN 209774771 U 2019.12.13C N 209774771U权　利　要　求　书1/1页CN 209774771 U1.一种带有废屑收集功能的卫生纸加工用切割设备，包括底板（1）、立板（2）、顶板（3）、背板（4）、伺服电机（5）、丝杆（6）、滑台（7）、滑板（8）、气缸（9）、活塞杆（10）、安装板（11）、双轴电机（12）、转轴（13）、刀片（14）、卷纸轴（15）、旋转电机（16）、卫生纸（17）、集渣仓（18）、收集口（19）、排风口（20）、抽风机（21）、电极阴极（22）、电极阳极（23）、滤网（24）和活性炭层（25），其特征在于：所述底板（1）的顶部一端设置有背板（4），所述底板（1）的顶部中间一侧对应两端均焊接有立板（2），所述立板（2）的顶部焊接有顶板（3），所述顶板（3）下方位于背板（4）一侧位置处焊接有伺服电机（5），所述伺服电机（5）的输出轴通过联轴器与丝杆（6）连接，所述丝杆（6）的两侧设置有滑台（7），所述滑台（7）的一侧安装有滑板（8），所述滑板（8）的一侧焊接有气缸（9），所述气缸（9）的输出端与活塞杆（10）连接，所述活塞杆（10）的一端与安装板（11）连接，所述安装板（11）的表面一侧安装有双轴电机（12），所述双轴电机（12）的输出端通过转轴（13）与刀片（14）连接，所述立板（2）的中间通过卷纸轴（15）连接，所述卷纸轴（15）的一端与旋转电机（16）输出端连接，所述卷纸轴（15）中间设置有卫生纸（17），所述立板（2）的一侧设置有集渣仓（18），所述集渣仓（18）的一端开设有收集口（19），所述集渣仓（18）的另一端开设有排风口（20），所述收集口（19）的一端设置有抽风机（21），所述集渣仓（18）的内壁顶部中间安装有电极阴极（22），所述集渣仓（18）的内壁底部中间安装有电极阳极（23），所述排风口（20）的一端焊接有滤网（24），所述滤网（24）的一端胶接有活性炭层（25）。

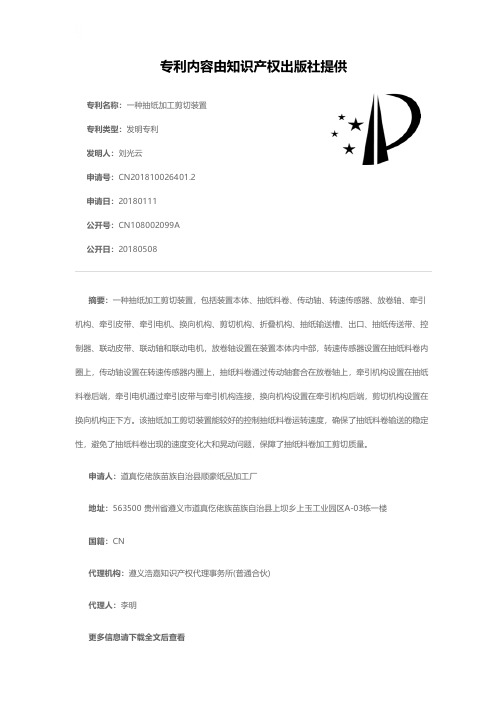

专利名称：一种抽纸加工剪切装置专利类型：发明专利
发明人：刘光云
申请号：CN201810026401.2申请日：20180111
公开号：CN108002099A
公开日：
20180508
专利内容由知识产权出版社提供
摘要：一种抽纸加工剪切装置，包括装置本体、抽纸料卷、传动轴、转速传感器、放卷轴、牵引机构、牵引皮带、牵引电机、换向机构、剪切机构、折叠机构、抽纸输送槽、出口、抽纸传送带、控制器、联动皮带、联动轴和联动电机，放卷轴设置在装置本体内中部，转速传感器设置在抽纸料卷内圈上，传动轴设置在转速传感器内圈上，抽纸料卷通过传动轴套合在放卷轴上，牵引机构设置在抽纸料卷后端，牵引电机通过牵引皮带与牵引机构连接，换向机构设置在牵引机构后端，剪切机构设置在换向机构正下方。

该抽纸加工剪切装置能较好的控制抽纸料卷运转速度，确保了抽纸料卷输送的稳定性，避免了抽纸料卷出现的速度变化大和晃动问题，保障了抽纸料卷加工剪切质量。

申请人：道真仡佬族苗族自治县顺豪纸品加工厂
地址：563500 贵州省遵义市道真仡佬族苗族自治县上坝乡上玉工业园区A-03栋一楼
国籍：CN
代理机构：遵义浩嘉知识产权代理事务所(普通合伙)
代理人：李明
更多信息请下载全文后查看。

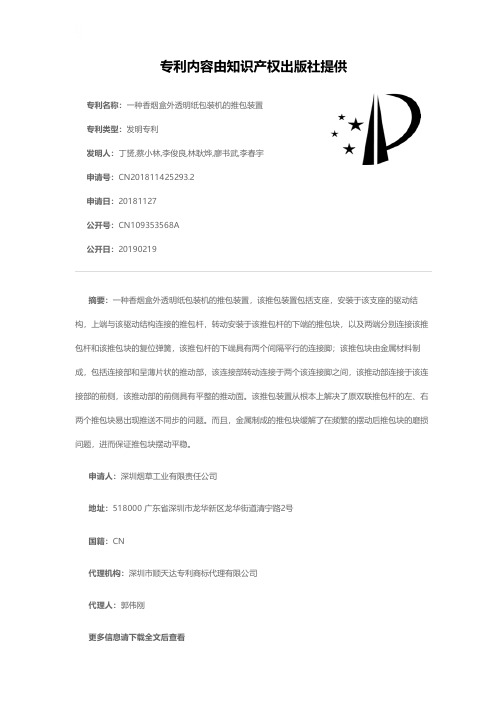

专利名称：一种香烟盒外透明纸包装机的推包装置专利类型：发明专利
发明人：丁赟,蔡小林,李俊良,林耿烨,廖书武,李春宇申请号：CN201811425293.2
申请日：20181127
公开号：CN109353568A
公开日：
20190219
专利内容由知识产权出版社提供
摘要：一种香烟盒外透明纸包装机的推包装置，该推包装置包括支座，安装于该支座的驱动结构，上端与该驱动结构连接的推包杆，转动安装于该推包杆的下端的推包块，以及两端分别连接该推包杆和该推包块的复位弹簧，该推包杆的下端具有两个间隔平行的连接脚；该推包块由金属材料制成，包括连接部和呈薄片状的推动部，该连接部转动连接于两个该连接脚之间，该推动部连接于该连接部的前侧，该推动部的前侧具有平整的推动面。

该推包装置从根本上解决了原双联推包杆的左、右两个推包块易出现推送不同步的问题。

而且，金属制成的推包块缓解了在频繁的摆动后推包块的磨损问题，进而保证推包块摆动平稳。

申请人：深圳烟草工业有限责任公司
地址：518000 广东省深圳市龙华新区龙华街道清宁路2号
国籍：CN
代理机构：深圳市顺天达专利商标代理有限公司
代理人：郭伟刚
更多信息请下载全文后查看。

专利名称：一种纸张切割装置专利类型：发明专利
发明人：阮晨琪
申请号：CN201911177782.5申请日：20191127
公开号：CN110815329A
公开日：
20200221
专利内容由知识产权出版社提供
摘要：本发明公开了一种纸张切割装置，具体涉及纸张切割技术领域，包括工作台，所述工作台顶部设有切割机构；所述切割机构包括第一立柱，所述第一立柱底部与工作台顶部固定连接，所述第一立柱外侧套设有连接杆，所述连接杆另一端内部设有第二立柱，所述连接杆外侧套设有滑块，所述滑块与连接杆相贴合，所述滑块设在第一立柱与第二立柱之间，所述滑块底部设有固定板，所述工作台顶部设有竹节式电动推杆，所述竹节式电动推杆一端设有刀片。

本发明通过上下移动连接杆进而带动固定板对纸张进行限位，与此同时竹节式电动推杆带动刀片对纸张进行切割，造价低廉，适用范围广。

申请人：江苏百仕得科技有限公司
地址：221000 江苏省徐州市睢宁县双沟镇空港开发区观音大道西侧临空大道南侧
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920486456.1(22)申请日 2019.04.11(73)专利权人 福建道普精工机械设备有限公司地址 362700 福建省泉州市石狮市灵秀镇南环路钞坑炉山怡和工业大厦(72)发明人 颜昭翊　(74)专利代理机构 福州盈创知识产权代理事务所(普通合伙) 35226代理人 王荣(51)Int.Cl.B65H 35/02(2006.01)(54)实用新型名称一种卫生纸生产用分切装置(57)摘要本实用新型涉及卫生纸生产领域，具体公开了一种卫生纸生产用分切装置，针对现有的卫生纸生产时，分切效率低的问题，现提出如下方案，其包括操作台，所述操作台的顶端沿其长度方向设置有料槽，且操作台的一侧连接有下料台，所述操作台的顶端连接有固定板，且固定板靠近下料台的一侧设置，所述固定板上安装有导向装置，且固定板的顶端连接有顶板，所述顶板靠近下料台的一侧通过螺钉安装有气缸，且气缸的活塞杆竖直朝下设置。

本实用新型结构新颖，且该装置能够代替人工对长筒状卫生纸进行分切操作，并且在分切时，能够自行送料，同时也能够有序下料，不仅能够降低工作人员的劳动量，同时也能够提高长筒状卫生纸的分切效率，适宜推广。

权利要求书1页 说明书3页 附图2页CN 210029477 U 2020.02.07C N 210029477U权　利　要　求　书1/1页CN 210029477 U1.一种卫生纸生产用分切装置，包括操作台（1），其特征在于，所述操作台（1）的顶端沿其长度方向设置有料槽（12），且操作台（1）的一侧连接有下料台（10），所述操作台（1）的顶端连接有固定板（6），且固定板（6）靠近下料台（10）的一侧设置，所述固定板（6）上安装有导向装置，且固定板（6）的顶端连接有顶板（9），所述顶板（9）靠近下料台（10）的一侧通过螺钉安装有气缸（8），且气缸（8）的活塞杆竖直朝下设置，且活动安装有切割刀片，所述操作台（1）的内部沿其长度方向设置有两个对称设置的活动槽（5），且活动槽（5）的内部滑动贯通连接有呈横向设置的活动杆（11），所述活动杆（11）远离下料台（10）的一侧连接有竖杆（3），且竖杆（3）的顶端连接有推板（2），所述活动杆（11）的圆周侧壁套设有弹簧（4），且弹簧（4）的一端与竖杆（3）连接，弹簧（4）的另一端与活动槽（5）的内壁连接。

专利名称：一种纸包装用的可调裁剪装置及其使用方法专利类型：发明专利
发明人：李松
申请号：CN201810855143.9
申请日：20180731
公开号：CN109016673A
公开日：
20181218
专利内容由知识产权出版社提供
摘要：本发明公开了一种纸包装用的可调裁剪装置及其使用方法，包括机架主体、放卷驱动电机、纸张放卷辊、伸缩液压杆、生成器驱动电机，所述机架主体之间设置有所述放卷驱动电机，所述放卷驱动电机一侧安装有电机减速箱，所述机架主体一侧设置有辊固定架，所述辊固定架外侧设置有所述纸张放卷辊，所述机架主体上方设置有纸张传送带，所述纸张传送带上方安装有推动液压缸。

有益效果在于：1、采用激光对纸张进行裁剪，切割后纸张不会出现毛边现象，切割效果好，而且通过对激光切割头进行移动对纸张进行不同位置切割，使用方便；2、定位精准，解决了因定位不准而导致纸张损坏的问题；3、设置有水盛放箱，能够为装置提供有效的防火保护。

申请人：天津汇世祥包装制品有限公司
地址：301702 天津市武清区京津电子商务产业园兴广路2号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种纸制品裁切装置专利类型：实用新型专利
发明人：岳长富
申请号：CN202020253265.3申请日：20200304
公开号：CN211761988U
公开日：
20201027
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种纸制品裁切装置，包括工作台，所述工作台顶端中部后侧固定设置有切割结构，所述切割结构配合有开关，所述工作台顶端两侧前端、后端均固定设置有固定柱。

本实用新型安装在工作台顶端四周的固定柱外部底端均安装有安装块，且安装块相对一侧之间均安装有稳定架，且稳定架底端之间安装有若干稳定板，当切割时先把纸质品放置到工作台上端，再根据纸制品的厚度通过安装块调节稳定架、稳定板与工作台顶端的距离，则均使稳定架、稳定板底面与纸制品顶端两侧活动对接进行固定，从而增加纸制品在切割时稳定性防止出现位移的情况，且调节时均对调节支杆的长度进行调节，且调节支杆与稳定架顶端之间呈三角型结构，则增加稳定架的牢固性。

申请人：天津市优合包装制品有限公司
地址：300203 天津市北辰区青光镇李家房子村村西
国籍：CN
代理机构：浙江专橙律师事务所
代理人：邢万里
更多信息请下载全文后查看。
