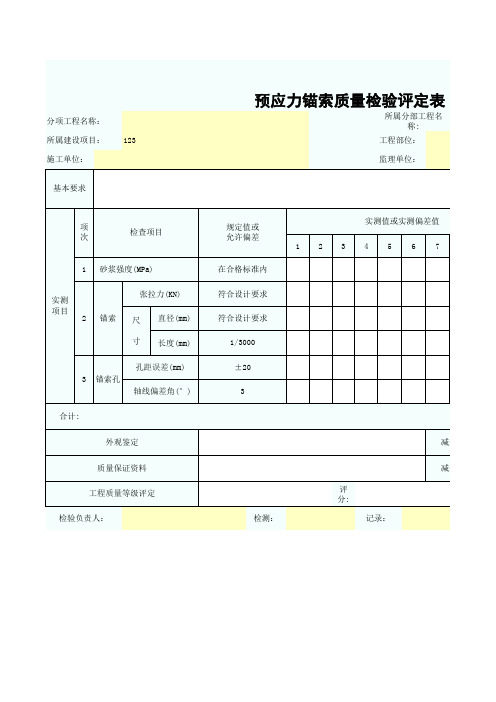

预应力锚索加固单根钻孔工序施工质量验收评定表

施工单位：合同编号：监理单位：编号：
施工单位：合同编号：监理单位：编号：
施工单位：合同编号：监理单位：编号：
施工单位：合同编号：监理单位：编号：
注：1、单元质量评定以工序评定为依据；2、☆为主要检测工序；3、△为主要检测项目。

施工单位：合同编号：监理单位：编号：
对穿预应力锚索单元工程质量评定表
施工单位：合同编号：
监理单位：编号：
施工单位：合同编号：监理单位：编号：
红岭水利枢纽工程
预应力锚索灌浆记录
施工单位：合同编号：
监理单位：编号：
锚索编号：孔口桩号、高程：浆泵型号：孔径；灌浆方法：200 年月日班倾角：孔深：内锚段长：张拉段长：水泥：第页共页
记录：计量：审核：监理：
红岭水利枢纽工程
预应力锚索张拉记录表
施工单位：合同编号：监理单位：编号：
张拉日期：200 年月日
记录：计量：审核：监理：
红岭水利枢纽工程
预应力锚索造孔记录表
施工单位：合同编号：监理单位：编号：钻孔日期：
记录：计量：审核：监理：
施工单位：合同编号：
监理单位：编号：。

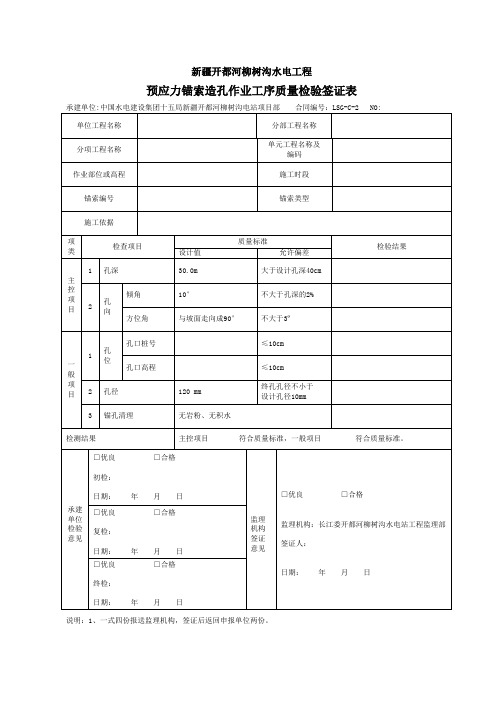

新疆开都河柳树沟水电工程预应力锚索造孔作业工序质量检验签证表承建单位:中国水电建设集团十五局新疆开都河柳树沟电站项目部合同编号：LSG-C-2 NO: 单位工程名称分部工程名称分项工程名称单元工程名称及编码作业部位或高程施工时段锚索编号锚索类型施工依据项类检查项目质量标准检验结果设计值允许偏差主控项目1 孔深30.0m 大于设计孔深40cm 2孔向倾角10°不大于孔深的2%方位角与坡面走向成90°不大于3º一般项目1孔位孔口桩号≤10cm孔口高程≤10cm2 孔径120 mm终孔孔径不小于设计孔径10mm 3 锚孔清理无岩粉、无积水检测结果主控项目符合质量标准，一般项目符合质量标准。

承建单位检验意见□优良□合格初检：日期：年月日监理机构签证意见□优良□合格监理机构：长江委开都河柳树沟水电站工程监理部签证人：日期：年月日□优良□合格复检：日期：年月日□优良□合格终检：日期：年月日说明：1、一式四份报送监理机构，签证后返回申报单位两份。

预应力锚索制作安装工序质量检验签证表承建单位:中国水电建设集团十五局新疆开都河柳树沟电站项目部合同编号：LSG-C-2 NO: 单位工程名称分部工程名称分项工程名称单元工程名称及编码作业部位或高程施工时段锚索编号锚索类型施工依据项类检查项目质量标准检验结果设计值允许偏差主控项目1材质钢绞线规格Φ15.24mm：1860MPa /锚板15-7,间距≤200cm /挤压头外形规整、无裂纹、无损伤/导向帽A3钢，Φ118mm.厚5mm. L=150mm /2编索下料长度31.5m ±10mm 钢绞线根数7根/隔离架间距≤200cm，绑扎牢固±50mm 钢绞线排列平顺，与导向帽连接牢固可靠进出浆管进浆管出口距锚索端部间距≤200mm一般项目1存放签发合格证并编号，整齐、平顺不得叠压2运输水平运输支点间距≤2m，弯曲半径≥3m3安装安装前核查锚索编号、孔号相符防腐完整，钢绞线索体顺直进出浆管通畅，测试仪器引线通畅安装后检查安装过程顺利，钢绞线不扭曲孔口管与索体、孔轴同心检验结果主控项目符合质量标准，一般项目符合质量标准。

预应力锚索加固单根钻孔工序施工质量验收评定表填表说明
填表时必须遵守“填表基本规定”，并符合以下要求。

1.单位工程、分部工程、单元工程名称及部位填写要与表3.14相同。

2.检验（测）方法及数量。

3.工序施工质量验收评定应提交下列资料。

（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料，施工中的见证取样检验及记录结果资料。

（2）监理单位对工序中施工质量检验项目的平行检测资料。

4.工序质量标准。

（1）合格标准。

1）主控项目，检验结果应全部符合SL633—2012的要求。

2）—般项目，应逐项有70%及以上的检验点合格，不合格点不应集中分布，且不合格点的质量不应超出有关规范或设计要求的限值。

3）各项报验资料应符合SL633—2012的要求。

（2）优良标准。

1）主控项目，检验结果应全部符合SL633—2012的要求。

2）一般项目，应逐项有90%及以上的检验点合格，不合格点不应集中分布，且不合格点的质量不应超出有关规范或设计要求的限值。

3）各项报验资料应符合SL633—2012的要求。

表7-3-2预应力锚索支护分项工程质量检验评定表工程名称: 部位: 工程量: 评定等级施工负责人（区、队长）检查人员:核定等级监理工程师:表7-3-2预应力锚索支护分项工程质量检验评定表工程名称：中央变电所及通道部位：2.4-4.8m 工程量：2.4m 评定等级施工负责人（区、队长）检查人员:核定等级监理工程师:检验日期:表7-3-2预应力锚索支护分项工程质量检验评定表部位：4.8-7.2m 工程量：2.4m评 定 等 级 施工负责人（区、队长）检查人员:核定 等 级监理工程师:检验日期:表7-3-2预应力锚索支护分项工程质量检验评定表工程名称：中央变电所及通道 部位：7.2-9.6m工程量：2.4m检验项目 质量情况评定情况保 证 项 目1、材质、规格、强度、结构必须符合设计要求 检验项目 （设计值） 标准规定 测 点 部 位检查点检查（抽查）记录等 级优良 率合格 优良 1 23456781、钻孔方向 < 30< 2089优 良100%2、安装深度（7000mm ）> 95%不小于 设计7040优 良 3、预应力（200KN ）最小值200优 良> -10%不小于 设计检验项目 （设计值）允许偏差测点 部 位检查点检查（抽查）记录合格 率等 级1 2 3 4 5 6 7 81、间距（） ± 100优良2、排距（2400mm ）2420100%3、孔深1002、注浆材料、浆液配比和注浆量必须符合设计要求检验日期: 年月日表7-3-2预应力锚索支护分项工程质量检验评定表工程名称：中央变电所及通道部位：9.6-12m 工程量：2.4m保证项目检验项目质量情况评定情况1、材质、规格、强度、结构必须符合设计要求检验项目（设计值）标准规定测点部位检查点检查（抽查）记录等级优良率合格优良1 2 3 4 5 6 7 81、钻孔方向< 30< 2090 优良100% 2、安装深度（7000mm）> 95%不小于设计7030 优良3、预应力（200KN）最小值200 优良> -10%不小于设计检验项目（设计值）允许偏差测点部位检查点检查（抽查）记录合格率等级1 2 3 4 5 6 7 81、间距（）± 100 优良2、排距1002、注浆材料、浆液配比和注浆量必须符合设计要求检验日期:表7-3-2预应力锚索支护分项工程质量检验评定表工程名称：中央变电所及通道部位：12-14.4m 工程量：2.4m保证项目检验项目质量情况评定情况1、材质、规格、强度、结构必须符合设计要求检验项目（设计值）标准规定测点部位检查点检查（抽查）记录等级优良率合格优良1 2 3 4 5 6 7 81、钻孔方向< 3°< 2°89 优良100% 2、安装深度（7000mm）> 95%不小于设计7010 优良3、预应力（200KN）最小值200 优良> -10%不小于设计检验项目（设计值）允许偏差测点部位检查点检查（抽查）记录合格率等级1 2 3 4 5 6 7 82、注浆材料、浆液配比和注浆量必须符合设计要求表7-3-2预应力锚索支护分项工程质量检验评定表保证项目检验项目质量情况评定情况1、材质、规格、强度、结构必须符合设计要求2、注浆材料、浆液配比和注浆量必须符合设计要求基本项目检验项目（设计值）标准规定测点部位检查点检查（抽查）记录等级优良率合格优良1 2 3 4 5 6 7 81、钻孔方向< 30< 2089 90 88 优良100% 2、安装深度（7000mm）> 95%不小于设计7020 7030 7020 优良3、预应力（200KN）最小值201 202 202 优良> -10%不小于设计允许检验项目（设计值）允许偏差测点部位检查点检查（抽查）记录合格率等级1 2 3 4 5 6 7 8检验日期: 年月日工程名称：中央变电所及通道部位：14.4-16.8m 工程量：2.4m检验日期:表7-3-2预应力锚索支护分项工程质量检验评定表偏差优良项目评 定 等 级施工负责人（区、队长）检查人员:核定 等 级监理工程师:部位：16.8-19.2m工程量：2.4m检验日期:表7-3-2预应力锚索支护分项工程质量检验评定表级许偏差优良项目评 定 等 级施工负责人（区、队长）检查人员:核定 等 级监理工程师:部位：19.2-21.6m工程量：2.4m检验日期:表7-3-2预应力锚索支护分项工程质量检验评定表评 定 等 级施工负责人（区、队长）检查人员:核定 等 级监理工程师:部位：21.6-24m工程量：2.4m工程名称：中央变电所及通道部位：24-25m 工程量：1m目2、安装深度（7000mm）> 95%不小于设计7040 优良3、预应力（200KN）最小值200 优良> -10%不小于设计允许偏差项目检验项目（设计值）允许偏差测点部位检查点检查（抽查）记录合格率等级1 2 3 4 5 6 7 81、间距（）± 100优良2、排距（2400mm）2430100%3、孔深（7000mm）0- + 200 7050100%3、外露长度200-300 260100%检验日期:表7-3-2预应力锚索支护分项工程质量检验评定表评定等级施工负责人（区、队长）检查人员:核定等级监理工程师:检验日期:表7-3-2预应力锚索支护分项工程质量检验评定表评定等级施工负责人（区、队长） 检查人员: 核 定 等 级 监理工程师:部位：25-27.4 工程量：2.4m检验日期:表7-3-2预应力锚索支护分项工程质量检验评定表本项目允许偏差项目保证项目评定等级施工负责人（区、队长） 检查人员: 核 定 等 级 监理工程师：：工程名称：中央变电所及通道部位：27.4-29.8m 工程量：2.4m工程名称：中央变电所及通道 部位：29.8-32.2m 工程量：2.4m表7-3-2预应力锚索支护分项工程质量检验评定表评定等级 施工负责人（区、队长） 检查人员: 核 定 等 级 监理工程师:检验日期: 表7-3-2预应力锚索支护分项工程质量检验评定表评定等级 施工负责人（区、队长） 检查人员:核 定 等 级 监理工程师:工程名称：中央变电所及通道 部位：32.2-34.6m 工程量：2.4m检验日期: 表7-3-2预应力锚索支护分项工程质量检验评定表评定等级 施工负责人（区、队长） 检查人员:核 定 等 级 监理工程师:评定等级施工负责人（区、队长）检查人员:核定等级监理工程师:检验日期:表7-3-2预应力锚索支护分项工程质量检验评定表工程名称：中央变电所及通道部位：37-39.4m 工程量：2.4m 评定等级施工负责人（区、队长）检查人员:核定等级监理工程师:检验日期:表7-3-2预应力锚索支护分项工程质量检验评定表部位：39.4-41.8m 工程量：2.4m评 定 等 级 施工负责人（区、队长）检查人员:核定 等 级监理工程师:检验日期:表7-3-2预应力锚索支护分项工程质量检验评定表工程名称：中央变电所及通道 部位：41.8-43.2m工程量：2.4m检验项目 质量情况评定情况保 证 项 目1、材质、规格、强度、结构必须符合设计要求 检验项目 （设计值） 标准规定 测 点 部 位检查点检查（抽查）记录等 级优良 率合格 优良 1 2 3456781、钻孔方向 < 30< 2090 89 88优 良100%2、安装深度（7000mm ）> 95%不小于 设计7020 7020 7020优 良 3、预应力（200KN ）最小值200 202 202优 良> -10%不小于 设计检验项目 （设计值）允许偏差测点 部 位检查点检查（抽查）记录合格 率等 级1 2 3 4 5 6 7 81、间距（2900mm ）± 1002920 2920 2910100%优良2、排距（2400mm ）2420 2410 2410100%3、孔深0- + 2007030 7030 70301002、注浆材料、浆液配比和注浆量必须符合设计要求检验日期: 年月日表7-3-2预应力锚索支护分项工程质量检验评定表工程名称：中央变电所及通道部位：43.2-47.6m工程量：2.4m保证项目检验项目质量情况评定情况1、材质、规格、强度、结构必须符合设计要求检验项目（设计值）标准规定测点部位检查点检查（抽查）记录等级优良率合格优良1 2 3 4 5 6 7 81、钻孔方向< 30< 2089 90 88 优良100% 2、安装深度（7000mm）> 95%不小于设计7020 7010 7020 优良3、预应力（200KN）最小值201 203 202 优良> -10%不小于设计检验项目（设计值）允许偏差测点部位检查点检查（抽查）记录合格率等级1 2 3 4 5 6 7 81、间距（2900mm）± 1002930 2930 2910100%优良2、排距（2400mm）2420 2410 2430100%2、注浆材料、浆液配比和注浆量必须符合设计要求检验日期:表7-3-2预应力锚索支护分项工程质量检验评定表工程名称：中央变电所及通道部位：47.6-50m 工程量：2.4m保证项目检验项目质量情况评定情况1、材质、规格、强度、结构必须符合设计要求检验项目（设计值）标准规定测点部位检查点检查（抽查）记录等级优良率合格优良1 2 3 4 5 6 7 81、钻孔方向< 30< 2090 89 88 优良100% 2、安装深度（7000mm）> 95%不小于设计7020 7010 7030 优良3、预应力（200KN）最小值200 201 201 优良> -10%不小于设计检验项目（设计值）允许偏差测点部位检查点检查（抽查）记录合格率等级1 2 3 4 5 6 7 81、间距（2900mm）± 100 2920 2940 2930100%优良2、注浆材料、浆液配比和注浆量必须符合设计要求表7-3-2预应力锚索支护分项工程质量检验评定表保证项目检验项目质量情况评定情况1、材质、规格、强度、结构必须符合设计要求2、注浆材料、浆液配比和注浆量必须符合设计要求基本项目检验项目（设计值）标准规定测点部位检查点检查（抽查）记录等级优良率合格优良1 2 3 4 5 6 7 81、钻孔方向< 30< 2090 89 88 优良100% 2、安装深度（7000mm）> 95%不小于设计7020 7010 7020 优良3、预应力（200KN）最小值200 203 202 优良> -10%不小于设计允许检验项目（设计值）允许偏差测点部位检查点检查（抽查）记录合格率等级1 2 3 4 5 6 7 8检验日期: 年月日工程名称：中央变电所及通道部位：50-52.4m 工程量：2.4m检验日期:表7-3-2预应力锚索支护分项工程质量检验评定表偏差优良项目评 定 等 级施工负责人（区、队长）检查人员:核定 等 级监理工程师:部位：52.4-54.8m工程量：2.4m检验日期:表7-3-2预应力锚索支护分项工程质量检验评定表级许偏差优良项目评 定 等 级施工负责人（区、队长）检查人员:核定 等 级监理工程师:部位：54.8-57.2m工程量：2.4m检验日期:表7-3-2预应力锚索支护分项工程质量检验评定表评 定 等 级施工负责人（区、队长）检查人员:核定 等 级监理工程师:部位：57.2-59.6m工程量：2.4m目2、安装深度（7000mm）> 95%不小于设计7020 7010 7010 优良3、预应力（200KN）最小值200 202 202 优良> -10%不小于设计允许偏差项目检验项目（设计值）允许偏差测点部位检查点检查（抽查）记录合格率等级1 2 3 4 5 6 7 81、间距（2900mm）± 1002930 2940 2940100%优良2、排距（2400mm）2420 2430 2410100%3、孔深（7000mm）0- + 200 7040 7020 7020100%3、外露长度200-300 280 290 290100%检验日期:表7-3-2预应力锚索支护分项工程质量检验评定表评定等级施工负责人（区、队长）检查人员:核定等级监理工程师:工程名称：中央变电所及通道工程量：2.4m部位：59.6-62m检验日期:表7-3-2预应力锚索支护分项工程质量检验评定表评 定 等 级施工负责人（区、队长）检查人员:核定 等 级监理工程师:部位：62-62.4m工程量：2.4m检验日期:表7-3-2预应力锚索支护分项工程质量检验评定表本项目允许偏差项目保证项目评 定 等 级施工负责人（区、队长）检查人员:核定 等 级监理工程师:工程名称：中央变电所及通道 部位：62.4-64.8m工程量：2.4m检验日期:表7-3-2预应力锚索支护分项工程质量检验评定表评 定 等 级施工负责人（区、队长）检查人员:核 定 等 级监理工程师:工程名称：中央变电所及通道 部位：67.2-69.6m 工程量：2.4m表7-3-2预应力锚索支护分项工程质量检验评定表评 定 等 级施工负责人（区、队长）检查人员:核 定 等 级监理工程师:检验日期:表7-3-2预应力锚索支护分项工程质量检验评定表评 定 等 级施工负责人（区、队长）检查人员:核 定 等 级监理工程师:工程名称：中央变电所及通道 部位：69.6-72m 工程量：2.4m检验日期:表7-3-2预应力锚索支护分项工程质量检验评定表评 定 等 级施工负责人（区、队长）检查人员:核 定 等 级监理工程师:评定等级施工负责人（区、队长）检查人员:核定等级监理工程师:。

工程名称：银星二号煤矿第三中车场部位：0～3m工程量：3m工程名称：银星二号煤矿第三中车场部位：3～6m工程量：3m工程名称：银星二号煤矿第三中车场部位：6～9m工程量：3m工程名称：银星二号煤矿第三中车场部位：9～12m工程量：3m工程名称：银星二号煤矿第三中车场部位：12～15m工程量：3m工程名称：银星二号煤矿第三中车场部位：15～18m工程量：3m工程名称：银星二号煤矿第三中车场部位：18～21m工程量：3m工程名称：银星二号煤矿第三中车场部位：21～24m工程量：3m工程名称：银星二号煤矿第三中车场部位：24～27m工程量：3m工程名称：银星二号煤矿第三中车场部位：27～30m工程量：3m工程名称：银星二号煤矿第三中车场部位：30～33m工程量：3m工程名称：银星二号煤矿第三中车场部位：33～36m工程量：3m工程名称：银星二号煤矿第三中车场部位：36～39m工程量：3m工程名称：银星二号煤矿第三中车场部位：39～42m工程量：3m工程名称：银星二号煤矿第三中车场部位：42～45m工程量：3m工程名称：银星二号煤矿第三中车场部位：45～48m工程量：3m工程名称：银星二号煤矿第三中车场部位：48～51m工程量：3m工程名称：银星二号煤矿第三中车场部位：51～54m工程量：3m工程名称：银星二号煤矿第三中车场部位：54～57m工程量：3m工程名称：银星二号煤矿第三中车场部位：57～60m工程量：3m工程名称：银星二号煤矿第三中车场部位：60～63m工程量：3m工程名称：银星二号煤矿第三中车场部位：63～66m工程量：3m工程名称：银星二号煤矿第三中车场部位：66～69m工程量：3m工程名称：银星二号煤矿第三中车场部位：69～72m工程量：3m。
