高层无粘结后张预应力混凝土连续板全剪力墙结构工程实

无粘结预应力楼板施工方案一、基础处理1.基础清理：清除基础表面的杂物和污水。

2.基础打底：对基础进行高低找平，确保基础平整。

3.基础涂刷防水胶：在基础表面涂刷一层防水胶，以防止水分渗入混凝土。

二、待拉束设备及材料安装1.铺设预应力筋：根据设计要求，将预应力筋按照一定的间距和布置方式铺设在模板内。

2.安装暗支座：在预应力筋的两侧安装暗支座，用于后期的钢束张拉。

3.安装导轨：在模板上安装导轨，用于引导预应力筋的张拉。

三、钢束张拉1.安装钢束：将预应力钢束穿过预应力筋的中间孔洞，将两端的钢束固定在暗支座上。

2.钢束张拉：使用预应力张拉机对钢束进行张拉，直至达到预定的张拉力。

3.锚固固定：将张拉机上的锚具与暗支座上的锚座连接，固定住钢束的张拉力。

四、混凝土浇筑1.模板安装：根据楼板的设计要求，安装好模板，并进行固定。

2.灌浆：在模板两侧设置浇口，将混凝土通过浇口灌入模板内。

同时使用振动棒进行均匀振捣，以使混凝土充分密实。

3.养护：在混凝土浇筑完成后，进行养护，即覆盖混凝土表面进行水养护，保持混凝土的湿润。

五、养护1.混凝土凝固初期养护：在混凝土凝固初期，采取喷水养护的方式进行湿润养护。

2.混凝土强度养护：在混凝土达到设计强度后，进行湿润养护，保持一定的湿度和温度。

六、验收及收尾工作1.楼板验收：对楼板进行验收，检查其质量是否符合设计和施工要求。

2.清理工地：清理施工现场的垃圾和杂物，保持工地的整洁。

综上所述，无粘结预应力楼板施工方案主要包括基础处理、待拉束设备及材料安装、钢束张拉、混凝土浇筑、养护等环节。

通过合理的施工方案和操作，可以确保楼板的质量和安全。

需要注意的是，在施工过程中要严格按照设计要求和相关规范进行操作，并进行必要的监测和检查，以确保楼板的稳定性和可靠性。

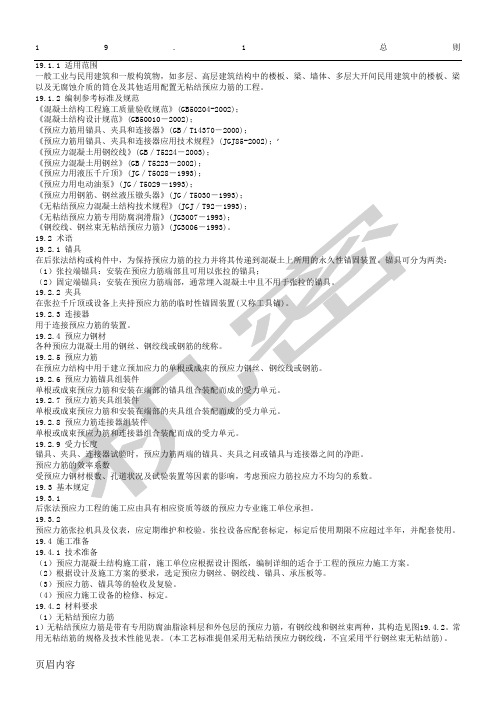

19.1总则19.1.1 适用范围一般工业与民用建筑和一般构筑物，如多层、高层建筑结构中的楼板、梁、墙体、多层大开间民用建筑中的楼板、梁以及无腐蚀介质的筒仓及其他适用配置无粘结预应力筋的工程。

19.1.2 编制参考标准及规范《混凝土结构工程施工质量验收规范》(GB50204-2002)；《混凝土结构设计规范》(GB50010－2002)；《预应力筋用锚具、夹具和连接器》(GB／T14370－2000)；《预应力筋用锚具、夹具和连接器应用技术规程》(JGJ85-2002)；’《预应力混凝土用钢绞线》(GB／T5224－2003)；《预应力混凝土用钢丝》(GB／T5223－2002)；《预应力用液压千斤顶》(JG／T5028－1993)；《预应力用电动油泵》(JG／T5029－1993)；《预应力用钢筋、钢丝液压镦头器》(JG／T5030－1993)；19.219.2.1（1（219.2.219.2.319.2.419.2.519.2.619.2.719.2.819.2.919.319.3.1后张法预应力工程的施工应由具有相应资质等级的预应力专业施工单位承担。

19.3.2预应力筋张拉机具及仪表，应定期维护和校验。

张拉设备应配套标定，标定后使用期限不应超过半年，并配套使用。

19.4 施工准备19.4.1 技术准备（1）预应力混凝土结构施工前，施工单位应根据设计图纸，编制详细的适合于工程的预应力施工方案。

（2）根据设计及施工方案的要求，选定预应力钢丝、钢绞线、锚具、承压板等。

（3）预应力筋、锚具等的验收及复验。

（4）预应力施工设备的检修、标定。

19.4.2 材料要求（1）无粘结预应力筋1）无粘结预应力筋是带有专用防腐油脂涂料层和外包层的预应力筋，有钢绞线和钢丝束两种，其构造见图19.4.2。

常用无粘结筋的规格及技术性能见表。

(本工艺标准提倡采用无粘结预应力钢绞线，不宜采用平行钢丝束无粘结筋)。

2）制作无粘结预应力筋用的钢丝束、钢绞线必须符合国家标准《预应力混凝土用钢丝》(GB／T5223)、《预应力混凝土用钢绞线》(GB／T5224)的规定。

无粘结预应力混凝土结构施工技术无粘结预应力混凝土结构施工技术总则1.0.1 为了在无粘结预应力混凝土结构的设计与施工中，做到技术先进、安全适用、确保质量和经济合理，制定本规程。

1.0.2 本规程适用于工业与民用建筑和一般构筑物中采用的无粘结预应力混凝土结构的设计、施工及验收。

采用的无粘结预应力筋系指埋置在混凝土构件中者或体外束。

1.0.3 无粘结预应力混凝土结构应根据建筑功能要求和材料供应与施工条件，确定合理的设计与施工方案，编制施工组织设计，做好技术交底，并应由预应力专业施工队伍进行施工，严格执行质量检查与验收制度。

1.0.4 无粘结预应力混凝土结构的设计使用年限应按现行国家标准《建筑结构可靠度设计统一标准》GB 50068确定，其设计与施工除应符合本规程外，其抗震设计应按现行行业标准《预应力混凝土结构抗震设计规程》JGJ 140执行，并应符合国家现行有关强制性标准的规定。

设计与施工的基本规定(一般规定)4.1.1 无粘结预应力混凝土结构构件，除应根据使用条件进行承载力计算及变形、抗裂、裂缝宽度和应力验算外，尚应按具体情况对施工阶段进行验算。

对无粘结预应力混凝土结构设计，应按照承载能力极限状态和正常使用极限状态进行荷载效应组合，并计入预应力荷载效应确定。

对承载能力极限状态，当预应力效应对结构有利时，预应力分项系数应取1.0；不利时应取1.2。

对正常使用极限状态，预应力分项系数应取1.0。

4.1.2 无粘结预应力混凝土结构构件正截面的裂缝控制应符合下列规定：1 一级：严格要求不出现裂缝的无粘结预应力混凝土构件，按荷载效应标准组合计算时，构件受拉边缘混凝土不应产生拉应力（表4.1.2）；2 二级：一般要求不出现裂缝的构件，按荷载效应标准组合及按荷载效应准永久组合计算时，根据结构和环境类别构件受拉边缘混凝土的拉应力应符合表4.1.2的规定；3 三级：允许出现裂缝的构件，按荷载效应标准组合并考虑长期作用影响计算时，构件的最大裂缝宽度不应超过表4.1.2规定的最大裂缝宽度限值。

高层无粘结后张预应力混凝土连续板全剪力墙结构工程实例武汉市工商银行单洞路高层住宅工程是由营业性用房和商住楼组成的综合性大楼，总建筑面积26638m2，平面尺寸45.0m×36.9m，共计25层，含地下室l层。

该工程主体结构为全现浇框架剪力墙结构，五层以下为营业性用房，框架结构，五层以上为商住楼，全剪力墙结构，设计层高2.8m。

为使标准层商住楼层高降低，从而降低整个建筑物的总高度，增加实际有效使用面积，使建筑平面布置灵活，6~23层楼板设计为无粘结后张预应力混凝土双向平板。

第一章结构设计第1节设计参数该工程标准层以上为商品住宅，但考虑到大空间需进行隔断。

根据估算，设计标准活荷载为l.5kN/m2+3.0kN/m2=4.5kN/m2。

另考虑施工阶段及张拉阶段的荷载为：二层楼板结构自重及一层脚手架、模板自重之和再加施工活荷载2.0kN/m2。

楼板混凝土采用C30，板厚选用150mm，剪力墙厚200mm。

无粘结束用7φs5钢丝束，ƒptk=l500MPa。

第2节连续板的划分为尽量减少对剪力墙造成的削弱，提高结构抗震能力，便于对无粘结束张拉与锚具封堵，将原结构标准层楼板划分为6大块计3种形式的无粘结预应力平板。

第3节连续板控制内力为确定各连续板块内各个断面的内力和无粘结预应力平板的设计弯矩，首先对平板在全部使用荷载作用下以及施工、张拉阶段的全部使用荷载作用下的内力进行电算分析。

电算程序采用PMCAD，并利用双向平板在荷载作用下的各种简化计算方法(如等代框架法等)，用手算进行对比分析，最后确定出各连续板块内的控制截面内力。

第4节无粘结预应力配筋根据初步确定的板厚150mm，设计取无粘结束的张拉控制应力σm=0.7 ƒptk=0.7×1500MPa=1050MPa。

选择连续板块内各个不同方向的绝对值最大弯矩处作为该方向的控制内力，按照等效平衡荷载法，考虑适当的预应力度，按一般无裂缝构件的要求，即：短期荷载作用下：σsc一σpc≤σctγƒtk（4-2-1）长期荷载作用下：σlc－σpc≤0 （4-2-2）其中：σsc、σlc、σpc—分别为荷载短期、长期效应组合下及扣除全部预应力损失后，抗裂验算边缘混凝土法向应力或预压应力；αct—为混凝土拉应力限制系数，本工程取0.5；γ—受拉区混凝土塑性影响系数；ƒtk—混凝土的抗拉强度标准值。

无粘结后张法预应力砼施工工艺（QB-CNCECJ020224-2004）1适用范围本工艺标准适用于工业与民用建筑现场后张法无粘结预应力混凝土结构工程施工。

2施工准备2.1材料2.1.1制作无粘结筋采用的钢丝和钢绞线应符合国家标准《预应力混凝土用钢丝》(GB/T5223—95)、《预应力混凝土用钢绞线》（GB/T5224—95）的规定。

并通过专用设备涂包防腐润滑脂和塑料套管而构成的一种新型预应力筋。

2.1.2无粘结筋用钢丝、钢绞线、不允许有死弯，有死弯必须切断。

钢丝应为通长，严禁有接头。

2.1.3无粘结筋钢材、涂料层、包裹层质量要求及检验方法见下表2.1.4无粘结筋的锚固体系宜采用夹片式锚具和镦头式锚具。

2.1.4.1张拉端采用夹片式锚具时，可采用下列做法：（1）当锚具凸出混凝土表面时，其构造由锚环、夹片、承压板、螺旋筋组成见图1a；（2）当锚具凹进混凝土表面时，其构造由锚环、夹片、承压板、塑料塞、螺旋筋、钩螺丝和螺母组成，见图1b。

2.1.4.2夹片式锚具系统的固定端必须埋设在板或梁的混凝土中，可采用下列做法：（1）挤压锚具的构造由挤压锚具、承压板和螺旋筋组成见图2a。

挤压锚具应将套筒等组装在钢绞线端部经专用设备挤压而成；（2）焊板夹片锚具的构造由夹片锚具、锚板与螺旋筋组成见图2b。

该74（a）夹片锚具凸出混凝土表面（b）夹片锚具凹进混凝土表面1—夹片；2—锚环；3—承压板；4—螺旋筋；5—无粘结预应力筋；6—塑料塞；7—钩螺丝和螺母图1夹片锚具系统张拉端构造锚具应预先用开口式双缸千斤顶以预应力筋张拉力的0.75倍预紧力将夹片锚具组装在预应力筋的端部；（3）压花锚具的构造由压花端及螺旋筋组成见图2c。

（a）挤压锚具（b）焊板夹片具（c）压花锚具1－夹片；2－锚环；3－承压板；4－螺旋筋；5－无粘结预应力筋；6－压花端图2夹片式锚具系统构造22.1.4.3镦头锚具系统的张拉端和固定端可采用下列做法：（1）张拉端的构造由锚环、螺母、承压板、塑料保护套和螺旋筋组成见图3a。

无粘结预应力结构体系施工
首先，进行预应力混凝土构件的施工。

预应力混凝土构件的施工需要
按照设计图纸标明的尺寸和要求进行施工。

首先进行的是模板的安装，模
板需要按照设计要求进行平整和规范的安装。

然后是混凝土浇筑，混凝土
需要使用高强度的预应力混凝土，浇筑要求均匀且不得有空隙。

浇筑完成后，需要进行养护，确保混凝土的强度和稳定性。

接下来，进行预应力钢束的施工。

预应力钢束一般有两种类型：预应
力钢绞线和预应力钢束。

首先需要进行预应力钢束的穿线，即将预应力钢
绞线或预应力钢束从构件的一端穿过，并布置成设计要求的形状和位置。

穿线完成后，需要进行预应力钢束的张拉。

张拉需要使用专用的钢束张拉
机械设备，将钢束拉取到设计要求的预应力力值。

在张拉过程中需要注意
控制张拉的速度和力度，以保证钢束的稳定性和安全性。

最后，进行预应力钢束的锚固。

锚固是将预应力钢束固定在混凝土构
件的两端，使其能够承担预应力力和保护钢束不被腐蚀等。

锚固需要使用
专用的钢束锚具，将钢束固定在构件的一端，并设置锚固板和锚固套管等。

锚固完成后，需要进行锚固的力值检测和锚固的保护。

总之，无粘结预应力结构体系的施工过程需要进行预应力混凝土构件
的施工、预应力钢束的穿线和张拉、以及预应力钢束的锚固等步骤。

施工
过程中需要注意合理安排施工顺序、控制施工质量、保证施工安全等，以
保证预应力结构体系的稳定性和安全性。

无粘结预应力混凝土施工在高层建筑中的应用1、工程概况某高层住宅楼，一共为21层，地下2层，地上21层，总建筑面积68400 m²，为框架结构。

该工程第6层多功能厅设预应力无梁楼盖，采用后张无粘结预应力技术，大梁最大跨度为18m，截面为800mm～1300mm。

2、施工的难点无粘结基础底板层预应力筋体量大间距小，柱上板带部位单位面积的预应力筋多达28根。

基础底板最厚处达1250mm，因此，预应力筋的施工工序、张拉端和锚固端的安装以及预应力筋的线形控制等方面都是工程的技术难点某些顶应力筋的长度近45m，这样长的预应力筋在多跨连续底板中的线形控制也是一个难点。

3、施工材料的要求3.1 预应力筋的要求无粘结预应力筋主要由预应力钢材、涂料层、外包层和锚具组成。

无粘结预应力筋所用钢材主要有能消除应力的钢丝和钢绞线。

钢丝和钢绞线不得有死弯，有死弯时必须切断，每根钢丝必须通长，严禁有接点。

预应力筋的下料长度计算，应考虑构件长度、千斤顶长度墩头的预留量、弹性回弹值、张拉仲长值、钢材品种和施工力法等因素。

涂料层的作用是使顶应力筋与混凝土隔离，减少张拉时的摩擦损失，防止预应力筋腐蚀等。

制作好的预应力筋可以直线或盘圆运输、堆放、存放地点应设有遮盖棚，以免日晒雨淋，装卸堆放时，应采用软钢绳绑扎并在吊点处垫上橡胶衬垫，避免塑料套管外包层遭到损坏。

3.2 钢绞线的要求该工程采用的无粘结钢铰线，即钢绞线包塑采用专用防腐油脂涂料层和外包层，其质量要求符合JG3006-93钢绞线钢丝束无粘结预应力筋专用防腐润滑脂标准的规定.4、无粘结预应力施工要点及质量控制4.1 预应力筋张拉预应力筋张拉是整个预应力施工的关键，它将最终决定构件中预应力值的大小。

张拉前要提供混凝土试验报告，达到拆模要求后，将水泥砂浆清理干净，安装好锚板以备张拉。

无粘结筋采用YDC2240Q前千斤顶单根张拉。

本工程拟投人以下主要张拉设备：电动油泵（ZB42500）1台；前卡式千斤顶（YDC2240Q）1台。

高层公寓无粘结预应力结构施工深圳华民大厦工程是一栋高层公寓楼,框架—筒体结构,31层,总高99.6米,建筑面积27100米2,该工程6~27层(除25层),采用无粘结预应力混凝土楼板,板厚200米米,预应力楼板覆盖面积1700 0米2,第5、25层为非预应力转换层.外围框架柱之间用扁梁(b×h=800米米×550米米)连接.第1章无粘结筋布置该工程楼盖框架柱以内无粘结筋呈双向布置,形成双向板,无粘结筋多为曲线形状,楼板四周为悬挑板,无粘结筋有曲线型、直线型两种,此部分除配有预应力底筋外,尚有部分无粘结面筋,以承受负弯矩,板配筋详见图4-1-1(图中除注明直束外,其余均为曲束).框架连续梁内配有7Uφj15无粘结钢绞线,暗梁内配3Uφj15无粘结钢绞线,见图4-1-2.第2章无粘结筋及张拉配套锚固系统1.预应力筋用φj15低松弛高强度钢绞线,极限强度达l860米Pa,无粘结筋用量约90t.预应力筋张拉端用Q米夹片锚具(图4-1-3),固定端用挤压锚具(图4-l-4).2.张拉设备采用YC一20D型千斤顶,ZB4—500型电动油泵及前卡千斤顶.预应力张拉吨位用量程60米Pa精度 1.5级的压力表控制.使用前由国家工程质量检测中心在油泵、千斤顶和压力表配套的条件下逐套标定.第3章无粘结预应力楼板施工顺序放线下料→固定端挤压→修补盘放→铺筋验收→混凝土浇筑养护→张拉→封端拆模.第4章无粘结筋的下料及铺放l.下料长度的计算:预应力筋分一端张拉和两端张拉两种.一端张拉时(图4-1-5):L总=L1+L2+L3两端张拉时:L总=L1+2L2式中L1—对直线筋,两端承压板之间的长度 ;对曲线筋,.根据反弯点位置分解为多段单波抛物线,分段计算,然后累加;L2—张拉端预留长度 ,对一般千斤顶为700米米,对前卡千斤顶为250米米;L3—由挤压锚具型号确定,一般情况下为100米米.2.无粘结筋的下料组装:采用砂轮切割机下料,固定端组装用YCJ一600千斤顶.3.无粘结筋的铺设固定:板内绑扎非预应力底筋后,开始铺设无粘结预应力底筋,最后铺设非预应力面筋及无粘结面筋.双向连续平板中,无粘结筋大都是沿两个方向曲线布置,互相穿插,施工操作较困难,铺设前根据双向钢绞线各交点的标高,编出无粘结筋的铺设顺序图,标高低的先放,高的后放.板内无粘结筋用φl2钢筋制成各种标高的支架固定,在反弯点位置及中间每隔1.5米设1个支架.梁内无粘结筋在支座处可直接用铅丝绑在非预应力筋骨架上,在中点及反弯点位置沿梁宽方向每隔1米用φ12钢筋焊在梁箍筋上,无粘结筋从此筋上通过并绑扎牢固.预应力筋的净保护层在梁中为40米米,在板中为20米米.水电预埋管铺设时要避免移动预应力筋的垂直位置.张拉端的承压板用铁钉固定在端部模板上,以保持张拉作用力与承压板面垂直.第5章模板安装与拆除模板模采用18米米厚七合板,木龙骨,钢管顶撑.无粘结预应力楼板除框架柱之间用扁梁连接外,其余都是平板,支模比肋形楼板方便,但张拉时上部的施工荷载及楼盖的自重对结构产生较大的应力.为防止梁板出现裂缝,设计要求梁下支撑及板下位于1/3跨度处支撑刚张拉后不能拆除,也不能先拆后撑,所以在支模时要考虑所保留的支撑不受其他位置拆模的影响,按设计要求该支撑需保留至张拉层以下第三层.第6章混凝土浇筑混凝土C40级,塌落度 3~5厘米,振捣时要避免碰坏钢绞线涂包层.浇筑前如发现聚乙烯套管有裂缝,可用塑料胶带缠绕修补,并设专人观察无粘结筋及承压板的位置,如被移位或振斜应及时校正.承压板处有螺旋箍筋必须振捣密实,以确保张拉时混凝土有足够的承压力.第7章张拉与封端1.张拉:混凝土强度达到设计强度 80%即可张拉.用4台YC-20D型千斤顶,采用应力控制,伸长值校核.每根张拉力为195.20kN.张拉顺序:先张拉梁内预应力筋,后张拉板内预应力筋,梁内预应力筋从梁中轴附近开始,再按左右对称方法张拉其余各束.通长的预应力筋在一端张拉后,另一端补拉.2.封端:张拉结束后,无粘结筋多余部分用气焊切断,切割后露出锚具夹片外约30米米,再用C4 0混凝土封闭张拉槽孔(图4-1-6).第8章标准层施工进度计划标准层施工进度计划见图4-I-7,图中墙混凝土的夜间浇筑未列出.标准层预应力施工人员:下料与固定端挤压8人×5d=40工日,铺设固定20人×2d=40工日,张拉8人×2d=l6工日,总计96工日.第9章技术要求l.预应力完成后每层楼面施工阶段容许的面荷载(含本层楼板自重)不得超过l2kN/米2.张拉结束后,对7层○F外净悬挑2700米米的楼板加荷4.9kN/米2,测得端部挠度 2.3米米.2.由于该工程内筒比柱的刚度大得多,为防止张拉后给转换层留下较大的残余弯矩使柱开裂,原设计在这两层柱四周留设后浇带.后决定取消后浇带,采用在这两层柱内加筋的措施,柱配筋率从1.187%提高到1.489%,张拉后未发现异常现象.第10章经济效益1.节省材料:我们将面积相同的一个标准预应力无梁楼盖(941米2)和第25层非预应力肋形楼盖进行分析比较,见表4-l-1.经济效益比较2.节约人工、缩短工期:由于楼板下仅四周设有框架梁,其余均为平板,所以模板安装、拆除方便,不仅节约木工用量,而且减少模板损耗,标准层预应力楼盖比非预应力肋形楼盖安装模板可减少ld,整个工程可缩短工期2ld,节约木工1100工日.3.采用无粘结预应力平板结构,降低了梁的高度和层高,提高了建筑物的使用功能,在该建筑物受规划限制了总高的情况下多加l层,增加建筑面积约l000米2.。
