电力系统的额定电压

第一章1、电力系统的额定电压是如何定义的？电力系统中各元件的额定电压是如何确定的？答:电力系统的额定电压：能保证电气设备的正常运行，且具有最佳技术指标和经济指标的电压。

电力系统各元件的额定电压：a.用电设备的额定电压应与电网的额定电压相同。

b.发电机的额定电压比所连接线路的额定电压高5%，用于补偿线路上的电压损失。

c.变压器的一次绕组额定电压等于电网额定电压，二次绕组的额定电压一般比同级电网的额定电压高10%。

2、电力线路的额定电压与输电能力有何关系？答：相同的电力线路，额定电压越高，输电能力就越大。

在输送功率一定的情况下，输电电压高，线路损耗少，线路压降就小，就可以带动更大容量的电气设备。

3、什么是最大负荷利用小时数？答：是一个假想的时间，在此时间内，电力负荷按年最大负荷持续运行所消耗的电能，恰好等于该电力负荷全年消耗的电能。

第二章1、分裂导线的作用是什么？分裂导线为多少合适？为啥？答：在输电线路中，分裂导线输电线路的等值电感和等值电抗都比单导线线路小，分裂的根数越多，电抗下降也越多，但是分裂数超过4时，电抗的下降逐渐趋缓。

所以最好为4分裂。

2、什么叫变压器的空载试验和短路试验？这两个试验可以得到变压器的哪些参数？答：变压器的空载试验：将变压器低压侧加电压，高压侧开路。

此实验可以测得变压器的空载损耗和空载电流变压器的短路试验：将变压器高压侧加电压，低压侧短路，使短路绕组的电流达到额定值。

此实验可以测得变压器的短路损耗和短路电压。

3、对于升压变压器和降压变压器，如果给出的其他原始数据都相同，它们的参数相同吗？为啥？答：理论上只要两台变压器参数一致（包含给定的空载损耗，变比，短路损耗，短路电压），那么这两台变压器的性能就是一致的，也就是说可以互换使用，但是实际上不可能存在这样的变压器，我们知道出于散热和电磁耦等因数的考虑，一般高压绕组在底层（小电流），低压绕组在上层（大电流，外层便于散热）。

绕组分布可以导致一二次绕组的漏磁和铜损差别较大，故此无法做到升压变压器和降压变压器参数完全一致。

电力系统的额定电压和接线方式系统标称电压、额定电压和最高电压系统标称电压——从电网建设的经济性和电网互联的可能性考虑需要系统设计选定的电压。

标称电压值：220V、380V、3kV、10kV、110kV、220kV等。

额定电压——是指电气设备在此电压下长期工作，效率是最高的，寿命是最合理的。

最高电压——是考虑设备的绝缘性能确定的设备最高运行电压。

1.用电设备的额定电压。

用电设备的额定电压，用电设备的额定电压等于其接入系统的标称电压，允许有5%的偏差。

电力线路首端的电压最好比其U N 高5%，其末端电压才能不低于U N 的5%。

输电线路的额定电压1.05U N +0.95U N 2=U N接入点系统标称电压==V a =1.05U NV b =0.95U N2.发电机的额定电压。

由于发电机总是接在线路的首端，所以发电机的额定电压：U GN=1.05U N譬如系统中发电机对应的额定电压有:3.15kv、6.3kv、10.5kV等。

3.变压器的额定电压。

变压器接受电能的一侧为一次绕组（相当于受电设备）变压器输出电能的一侧为二次绕组（相当于电源）变压器一次绕组：若与系统连接，其额定电压等于系统的标称电压，若与发电机连接，其额定电压等于发电机的额定电压，U T1=U NU T1=U GN变压器的二次绕组相当于电源，应比同级电网的额定电压高5%，同时由于内部阻抗会造成大约5%的电压损失，因此规定变压器二次绕组的额定电压应比同级额定电压高10%，即变压器二次绕组：其中，若变压器的内部阻抗Uk%<7.5，或直接与用户相连，则其二次绕组的U N 比网络的额定电压高5%，即U T2=1.1U NU T2=1.05U N确定发电机和变压器各绕组的额定电压。

10kV110kV3kVT1T2T36kVGG：U GN=10.5kVT1：U N1=10.5kV U N2=1.1×110=121kV T2：U N1=10.5kV U N2=3×1.05=3.15kV T3：高压绕组110kV中压绕组1.1×35=38.5kV低压绕组6×1.05=6.3kV电力网的接线图：电气接线图、地理接线图电气接线图电气接线图反映系统中各个主要元件之间的电气联系；它不能反映各发电厂、变电所的相对地理位置及电力线路的路径。

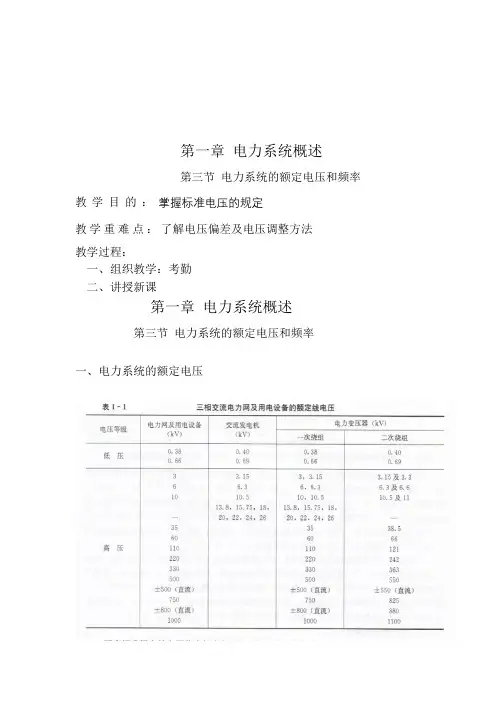

第一章电力系统概述
第三节电力系统的额定电压和频率教学目的：掌握标准电压的规定
教学重难点：了解电压偏差及电压调整方法
教学过程：
一、组织教学：考勤
二、讲授新课
第一章电力系统概述
第三节电力系统的额定电压和频率
一、电力系统的额定电压
1．电力网的额定电压 线路首端与末端的平均电压，
2．用电设备的额定电压
显然，对用电设备来说，它的额定电压应和电网的额定电压一致。

3．发电机的额定电压
由于同一电压线路允许偏差为±5%，且发电机视为线路首端，因此高于电网额定的5%。

U N +5%-5%
4．电力变压器的额定电压
一次部分：可视为用电设备，与电网电压相同；若与发电机组相连，则等于发电机电压。

二次部分：二次部分额定电压指一次加额定电压时，二次部分的空载电压。

要考虑变压器满载时内部的5%压降，以及线路长时的5%线路压降。

--讲解时注意，课本上谈到发电机与变压器一次直接相连
时，额定电压高于电网额定电压的5%，而要注意，其实发电
机和变压器一次电压相等且高于电网额定电压的5%。

--注意帮助学生区分变压器二次额定电压取10%和5%的差别。

二、电力系统频率
我国工业用三相交流电标准频率为50Hz
复习总结
作业: P13(3)
板书设计
第三节电力系统的额定电压和频率
一、电力系统的额定电压
1．电力网的额定电压
2．用电设备的额定电压
3．发电机的额定电压
4．电力变压器的额定电压
二、电力系统频率。

我国电力系统常用的额定电压等级我国电力系统常用的额定电压等级1. 介绍在现代社会中，电力已经成为了人们生活中不可或缺的一部分。

无论是家庭用电，还是工业生产，电力都是支撑一切的基础。

而正是通过电力系统中的各种设备，我们才能实现电能的传输与利用。

而电力系统中的关键参数之一，就是电压等级。

本文将围绕我国电力系统常用的额定电压等级进行详细介绍。

2. 额定电压等级的概念额定电压等级，简称为额定电压，指的是电力系统中所规定的各个设备、线路等的标称电压。

它是电压设备在正常运行和设计条件下的工作电压。

额定电压等级的制定，是为了保证电力系统的正常运行和设备的互通性。

在我国国家标准中，额定电压等级主要分为高压、中压和低压三个等级，并有详细的细分。

3. 高压等级高压电力系统主要用于电力传输与分配，以及冶金、化工、煤炭等大型工业企业。

在我国，高压电力系统的额定电压等级主要分为220kV、110kV、66kV和35kV四个档次。

其中，220kV是高压中的高压，通常用于大型电厂的发电厂站之间的长距离电力传输。

4. 中压等级中压电力系统主要用于城市供电、大型工矿企业和农村电网。

在我国，中压电力系统的额定电压等级主要分为10kV和35kV两个档次。

10kV电网是我国城市供电的主要电网，用于将电力从变电站传输到用户的配电站，再由配电站经过变压器降压供电给用户。

5. 低压等级低压电力系统主要用于家庭、商业、办公楼等需要电力供应的场所。

在我国，低压电力系统的额定电压等级主要为220V和380V两个档次。

220V电压是我国家庭用电的标准电压，而380V多用于商业、办公楼等场所。

6. 规划与建设我国电力系统的规划与建设，需要根据不同地理区域、经济发展水平和用电需求来确定额定电压等级。

当前，我国电网建设正朝着更高电压等级和更大容量的方向发展，以满足经济发展的需要和电力需求的增长。

7. 个人观点与理解电力系统的额定电压等级是保证电力传输和利用安全可靠的重要因素。

我国电力系统额定电压等级我国电力系统额定电压等级电网电压是有等级的，电网的额定电压等级是根据国民经济发展的需要、技术经济的合理性以及电气设备的制造水平等因素，经全面分析论证，由国家统一制定和颁布的。

我国最高交流电压等级是750KV（兰州---官亭线），其下有500、330、220、110、（60）、35、10KV，380/220V，国家电网公司正在实验1000KV特高压交流输电；我国最高直流电压等级为正负500KV（葛洲坝---上海南桥线、天生桥---广州线、贵州---广东线、三峡---广东线），另有正负50KV（上海---嵊泗群岛线），100KV（宁波---舟山线），南方电网公司将建设正负800KV特高压直流输电线。

目前我国常用的电压等级：220V、380V、6kV、10kV、35kV、110kV、220kV、330kV、500kV。

电力系统一般是由发电厂、输电线路、变电所、配电线路及用电设备构成。

通常将35kV及35kV以上的电压线路称为送电线路。

10kV及其以下的电压线路称为配电线路。

将额定1kV以上电压称为“高电压”，额定电压在1kV以下电压称为“低电压”。

我国规定安全电压为36V、24V、12V三种。

随着电力电子技术的广泛应用与发展，供电系统中增加了大量的非线性负载，特别是静止变流器，从低压小容量家用电器到高压大容量用的工业交直流变换装置，由于静止变流器是以开关方式工作的，会引起电网电流、电压波形发生畸变，引起电网的谐波“污染”。

另外，冲击性、波动性负荷，如电弧炉、大型轧钢机、电力机车等运行中不仅会产生大量的高次谐波，而且使得电压波动、闪变、三相不平衡日趋严重，这些对电网的不利影响不仅会导致供用电设备本身的安全性降低，而且会严重削弱和干扰电网的经济运行，造成对电网的“公害”，为此，国家技术监督局相继颁布了涉及电能质量五个方面的国家标准，即：供电电压允许偏差，供电电压允许波动和闪变，供电三相电压不允许平衡度，公用电网谐波，以及供电频率允许偏差等的指标限制。

电力系统的额定电压集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-电力系统的额定电压我国三相交流电网和电力设备的额定电压，如表1—1所示。

(一)电力线路的额定电压电力线路(或电网)的额定电压等级是国家根据回民经济发展的需要及电力工业的水平，经全面技术经济分析后确定的。

它是确定各类用电设备额定电压的基本依据。

(二)用电设备的额定电压由于用电设备运行时，电力线路亡要有负荷电流流过，因而在电力线路上引起电压损耗，造成电力线路亡各点电压略有不问，如图1—2的虚线所示。

但成批生产的用电设备其额定电压不可能按使用地点的实际电压来制造，只能按线路首端与末端的平均电压，即电力线路的额定电压yN来制造。

所以，规定用电设备的额定电压与问级电力线路的额定电压相同。

(三)发电机的额定电压由于电力线路允许的电压损耗为+_5％％，即整个线路允许有10％的电压损耗。

因此，为了维持线路首瑞与末端平均电压的额定位，线路首端(电源端)电压应比线路额定电压局5％，而发电机是接在线路首端的，所以规定发电机的额定电压高于同级线路额定电压5％，用以补偿线路上的电压损耗，如图1—2所示。

(四)电力变压器的额定电压1．变压器一次绕组的额定电压(1)当变压器直接与发电机相连．如图1—3中的变压器T1，则义“次绕组的额定电压府与发电机额定电压相同，即高于问级线路额定电压5％。

(2)当变压器不与发电机相连，W是连接在线路L，如图1—3小的变压器呢，则可将变压器看作是线路亡的用电设备，因此，其—“次绕组的额定电压府与线路额定电压相同o2．变压器二次绕组的额定电压变压器二次绕组的额定电压，是指变压器一次绕组接上额定电压而一次绕组开路时的电压，即空载电压u而变压器在满载运行时，二次绕组内约有5％的阻抗电压降。

因此，分两种情况讨论：(1)如果变压器二次侧供电线路很氏(如较大容量的高压线路)．则变压器二次绕组额定电压，一方面要考虑补偿变压器二次绕组本身5％的阻抗电压降，；4一方面还要考虑变压器满载时输出的二次电压要满足线路首端应高于线路额定电压的5％，以补偿线路上的电压损耗。

交流电压等级划分标准
交流电压等级划分标准是指将交流电压按照一定的规定进行分类，并且对每个等级的电压进行相应的标记。

在电力系统中，交流电压等级划分标准是非常重要的，因为它直接关系到电力系统的安全和稳定运行。

目前，国际上通用的交流电压等级划分标准是根据电压的额定值来划分的。

根据国际电工委员会(I.E.C)的规定，目前国际上主要的交流电压等级分为以下几种：
1. 低压电力系统：额定电压不超过1000V的电力系统；
2. 中压电力系统：额定电压在1000V至35kV之间的电力系统；
3. 高压电力系统：额定电压在35kV至230kV之间的电力系统；
4. 超高压电力系统：额定电压在230kV至1000kV之间的电力系统；
5. 特高压电力系统：额定电压在1000kV以上的电力系统。

此外，还有一种较为特殊的交流电压等级——直流输电系统。

直流输电系统的电压等级一般较高，最高可达到800kV，但是由于其电压波动较小，传输损耗较少，所以在特定的情况下也会被采用。

总的来说，交流电压等级划分标准的制定和遵守，对于电力系统的稳定运行和电力安全起着至关重要的作用。

- 1 -。

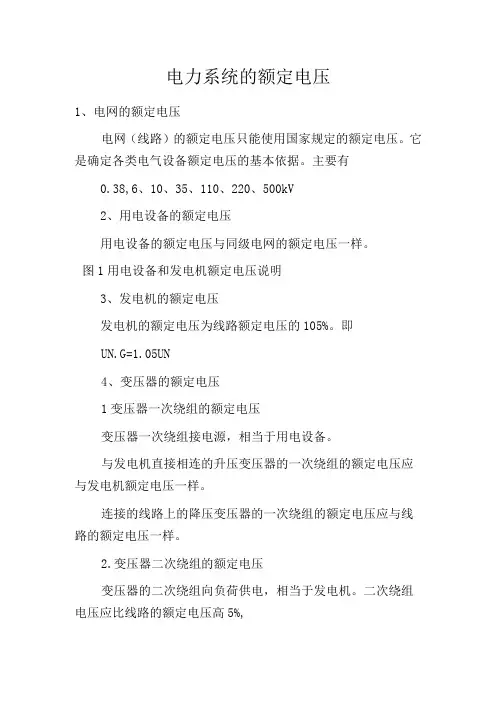

电力系统的额定电压1、电网的额定电压电网（线路）的额定电压只能使用国家规定的额定电压。

它是确定各类电气设备额定电压的基本依据。

主要有0.38,6、10、35、110、220、500kV2、用电设备的额定电压用电设备的额定电压与同级电网的额定电压一样。

图1用电设备和发电机额定电压说明3、发电机的额定电压发电机的额定电压为线路额定电压的105%。

即UN.G=1.05UN4、变压器的额定电压1变压器一次绕组的额定电压变压器一次绕组接电源，相当于用电设备。

与发电机直接相连的升压变压器的一次绕组的额定电压应与发电机额定电压一样。

连接的线路上的降压变压器的一次绕组的额定电压应与线路的额定电压一样。

2.变压器二次绕组的额定电压变压器的二次绕组向负荷供电，相当于发电机。

二次绕组电压应比线路的额定电压高5%,而变压器二次绕组额定电压是指空载时电压。

但在额定负荷下，变压器的电压降为5%。

因此，为使正常运行时变压器二次绕组电压较线路的额定电压高5%,当线路较长(如35kV及以上高压线路)，变压器二次绕组的额定电压应比相联线路的额定电压高10%；当线路较短(直接向高低压用电设备供电，如IOkV及以下线路)，二次绕组的额定电压应比相联线路的额定电压高5%o如下图。

例1-2已知图所示系统中的额定电压，试求发电机和变压器的额定电压。

解：发电机G的额定电压UN.G=1.05UN.IW1=1O5×6=6.3(kV)变压器IT的额定电压U1N.IT=UN.G=6.3kVU2N.IT=1.1UN.2W1=1.1X110=121(kV)IT额定电压为：121/6.3kV变压器2T的额定电压U1N.2T=UN.2W1=HOkVU2N.2T=1.05UN∙3W1=1.05X10=10.5(kV)2T的额定电压为：110/10.5kV。

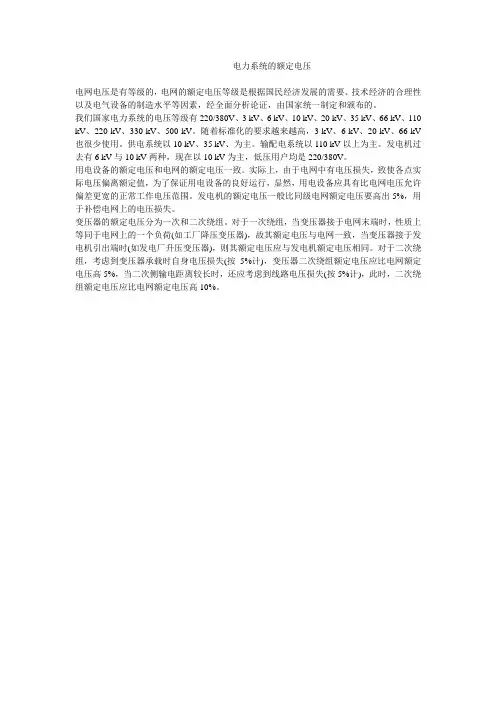

电力系统的额定电压
电网电压是有等级的，电网的额定电压等级是根据国民经济发展的需要、技术经济的合理性以及电气设备的制造水平等因素，经全面分析论证，由国家统一制定和颁布的。

我们国家电力系统的电压等级有220/380V、3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。

随着标准化的要求越来越高，3 kV、6 kV、20 kV、66 kV 也很少使用。

供电系统以10 kV、35 kV、为主。

输配电系统以110 kV以上为主。

发电机过去有6 kV与10 kV两种，现在以10 kV为主，低压用户均是220/380V。

用电设备的额定电压和电网的额定电压一致。

实际上，由于电网中有电压损失，致使各点实际电压偏离额定值，为了保证用电设备的良好运行，显然，用电设备应具有比电网电压允许偏差更宽的正常工作电压范围。

发电机的额定电压一般比同级电网额定电压要高出5%，用于补偿电网上的电压损失。

变压器的额定电压分为一次和二次绕组。

对于一次绕组，当变压器接于电网末端时，性质上等同于电网上的一个负荷(如工厂降压变压器)，故其额定电压与电网一致，当变压器接于发电机引出端时(如发电厂升压变压器)，则其额定电压应与发电机额定电压相同。

对于二次绕组，考虑到变压器承载时自身电压损失(按5%计)，变压器二次绕组额定电压应比电网额定电压高5%，当二次侧输电距离较长时，还应考虑到线路电压损失(按5%计)，此时，二次绕组额定电压应比电网额定电压高10%。

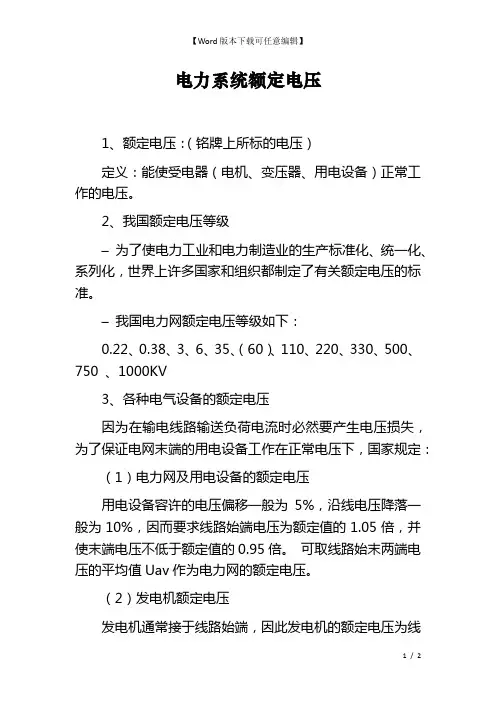

电力系统额定电压1、额定电压：（铭牌上所标的电压）定义：能使受电器（电机、变压器、用电设备）正常工作的电压。

2、我国额定电压等级–为了使电力工业和电力制造业的生产标准化、统一化、系列化，世界上许多国家和组织都制定了有关额定电压的标准。

–我国电力网额定电压等级如下：0.22、0.38、3、6、35、（60）、110、220、330、500、750 、1000KV3、各种电气设备的额定电压因为在输电线路输送负荷电流时必然要产生电压损失，为了保证电网末端的用电设备工作在正常电压下，国家规定：（1）电力网及用电设备的额定电压用电设备容许的电压偏移一般为5%，沿线电压降落一般为10%，因而要求线路始端电压为额定值的1.05倍，并使末端电压不低于额定值的0.95倍。

可取线路始末两端电压的平均值Uav作为电力网的额定电压。

（2）发电机额定电压发电机通常接于线路始端，因此发电机的额定电压为线路额定电压的1.05倍UGN ＝UN（1＋5％）例如：线路电压为10KV，则发电机电压为10.5KV.（3）变压器额定电压变压器具有发电机和负荷的双重地位，它的一次侧是承受电能的，相当于用电设备；二次侧是送出电能的，相当于发电机。

变压器一次侧额定电压：①变压器一次侧额定电压取等同于用电设备额定电压；②对于直接和发电机相联的变压器，其一次侧额定电压等于发电机的额定电压，即：U1N＝UGN ＝UN（1＋5％）变压器二次侧额定电压：①当距用电设备较近时，取比线路额定电压高5%。

②当距用电设备较远时，变压器二次额定电压取比线路额定电压高10%。

因变压器二次侧额定电压规定为空载时的电压，高出的10％电压其中有5％用来补偿正常负载时变压器内部阻抗和线路阻抗所造成的损失。

简述我国用电设备及电力线路常用的额定电压等级。

我国用电设备及电力线路常用的额定电压等级可以分为以下几个等级：独立的电力系统通常采用的是“380V/220V”或“400V/230V”等级；大型工业企业、商业及重要公共设施的电力供应通常采用“6kV”或“10kV”等级；一些大型商业综合体、大型写字楼、大型住宅小区等对电力供应较为重要的场所，常采用更高的电压等级，如“35kV”等级。

以独立的电力系统为例，它通常由配电箱、电表、电缆、开关、插座等组成。

其中，配电箱是用来进行电能分配的设备，电表则用于测量用电量。

电缆则是将电能传输到各个用电设备的电线，而开关和插座则用于控制和连接电器设备。

这样，整个电力系统的运行就能够实现。

对于大型工业企业、商业及重要公共设施来说，其电力系统更复杂，包含了变电站、变压器、电缆线路、电容器组、低压断路器等。

变电站起到了将高压电能转化为适用于用户的低压电能的作用，变压器则起到了将电能从高压端传输到低压端的作用。

电容器组则常用于改善电网的功率因数，以提高电网的稳定性和经济性。

而低压断路器则用于保护用电设备和线路的安全运行。

对于大型商业综合体、大型写字楼、大型住宅小区来说，它们对电力供应的稳定性和可靠性有着更高的要求。

因此，一般采用更高的电压等级，如“35kV”等级，以确保能够满足各个用电设备的需求。

总之，在电力系统中，选择适当的电压等级是十分重要的。

不同的用电设备对电能的需求不同，因此在设计和建设电力系统时，需要根据用电设备的需求来选择合适的额定电压等级。

这样才能保证用电设备的安全运行，提高电力系统的稳定性和可靠性。

因此，在选择电力设备和电线电缆时，应根据需要选择合适的电压等级，以确保电力供应的质量和安全。

组织教学：
安定课堂秩序，检查人数并做好记录。

教学回顾：
1、电力系统的组成
2、电力系统示意图的分析
课题引入：
电力系统的电压是有等级的，电力系统的额定电压包括电力系统中各种发电、供电、用电设备的额定电压。

授课内容：
§1—2 电力系统的额定电压
一、额定电压：
额定电压是能使电气设备长期运行在经济效果最好的电压，它是国家根据国民经济发展的需要，电力工业的水平和发展趋势，经全面技术经济分析后确定的。

P4 表1-1 我国交流电网和电力设备的额定电压
1、电网（线路）的额定电压
电网（线路）的额定电压只能选用国家规定的额定电压。

它是确定各类电气设备额定电压的基本依据。

2、用电设备的额定电压教师巡视并记录
复习提问学生回答
讲述
重点内容要求学生理解
参看书本上的图形进行讲解
用电设备的额定电压与同级电网的额定电压相同。

3、发电机的额定电压
发电机的额定电压为线路额定电压的105%，即
UN.G=1.05UN
二、变压器的额定电压
1.变压器一次绕组的额定电压
2.变压器二次绕组的额定电压
例1-1 已知图1-6所示系统中线路的额定电压，试求发电机和变压器的额定电压。

解答见P6
小结：
1、额定电压学生先看后回答以问答的形式进行讲解说明使学生更好的理解
归纳总结
布置相关作业
板书内容。

简述我国用电设备及电力线路常用的额定电压等级在我国，用电设备和电力线路常用的额定电压等级多种多样。

不同的设备和线路需要不同的额定电压等级来保证正常运行和安全使用。

在本文中，我将简要介绍几种常见的额定电压等级，并探讨它们在不同应用场景中的优点和局限性。

1. 低压电力线路（额定电压等级≤1000V）低压电力线路是指额定电压等级在1000V以下的线路，广泛应用于家庭、商业和小型工业设备中。

这些线路通常采用交流电，其优点包括稳定、安全和易于维护。

低压线路的电缆和插座具有标准化和通用性，用户可以方便地找到适配的电器。

然而，低压电力线路传输能力有限，适用范围相对较小，不能满足大型工业设备和高功率设备的需求。

2. 中压电力线路（额定电压等级≥1000V，≤35kV）中压电力线路是指额定电压等级在1000V至35kV之间的线路。

这些线路通常用于较大规模的工业设备和建筑物的配电系统。

中压线路的优点包括传输距离较长、传输损耗较小以及适用于较大功率的设备。

然而，中压线路的安装和维护成本相对较高，并且需要专业的操作技术和设备。

3. 高压电力线路（额定电压等级＞35kV）高压电力线路是指额定电压等级高于35kV的线路，主要用于远距离电力输送、变电站和重要设施的供电系统。

高压线路具有传输能力强、传输损耗小以及抗干扰性能好等优点。

然而，高压线路的安全风险较大，需要严格的安全措施和标准。

高压线路的建设和维护成本也较高。

总结起来，我国用电设备和电力线路常用的额定电压等级包括低压、中压和高压。

这些等级针对不同的应用场景和需求，具有各自的优点和局限性。

为了确保电力系统的稳定运行和安全使用，我们需要根据具体情况选择适当的额定电压等级，并采取相应的保护措施。

无论是家庭用电、商业设备还是大型工业设备，正确选择和使用额定电压等级是非常重要的。

只有这样，我们才能充分利用电力资源、提高供电质量，并确保用电设备的正常运行。

作为一个重要的电气技术，额定电压等级在我国的电力系统中发挥着重要的作用。

《我国电力系统常用的额定电压等级》在我国电力系统中，额定电压等级是指电力设备和线路的额定电压等级，通常用于指导电网规划、设计和运行。

额定电压等级的选择对于电网的安全稳定运行和电力系统的有效利用至关重要。

在以下文章中，我将从简单到复杂的方式来探讨我国电力系统常用的额定电压等级，以便让读者更深入地理解这一主题。

1. 额定电压等级的概念让我们来了解一下什么是额定电压等级。

额定电压等级是指电力设备或线路能够正常工作的电压级别，通常用于指导设备的选型和运行。

在我国，常用的额定电压等级包括110kV、220kV、330kV、500kV 等。

这些电压等级是根据电网规划和实际需求确定的，不同的等级对应着不同的电力输送能力和负荷承受能力。

2. 我国电力系统常用的额定电压等级在我国电力系统中，110kV、220kV、330kV和500kV是最常用的额定电压等级。

其中，110kV主要用于城市供电，220kV主要用于区域供电，330kV和500kV主要用于远程输电。

这些额定电压等级的选择是根据输电距离、负荷大小、电网结构等因素进行合理确定的，旨在实现电网的安全稳定运行和电力资源的有效利用。

3. 额定电压等级的影响电力系统中的额定电压等级不仅影响着电力设备的选型和设计，也影响着电网的运行和输电能力。

合理选择额定电压等级可以降低电网的损耗、提高输电效率，同时也能够提高电网的安全可靠性和稳定性。

电力系统中的额定电压等级选择至关重要，需要在综合考虑经济性、技术性和可靠性的基础上进行合理规划和设计。

4. 我对额定电压等级的个人观点和理解在我看来，额定电压等级的选择应该是一个综合考虑的结果，需要充分考虑电网的发展需求、电力资源的配置情况和技术经济指标等因素。

随着电力系统的发展和需求的不断变化，额定电压等级的选择也需要不断调整和优化。

只有在不断完善和优化的基础上，电力系统才能更好地满足社会发展对电力的需求，同时实现可持续发展和环境保护目标。

电力系统的电压等级额定电压：各用电设备、发电机、变压器都是按一定标准电压设计和制造的。

当它们运行在标准电压下时，技术、经济性能指标都发挥得最好。

此标准电压就称为~。

一、电力系统的额定电压等级1、电力系统的额定电压等级（输电线路的额定线电压）220，kV 3，kV 6，kV 10，kV 35，kV 60，kV 110，kV 220，kV 330，kV 500，kV 750，kV1000一般来说：110kv 以下的电压等级以3倍为级差：10kv 35kv 110kv110kv 以上的电压等级，则以两倍为级差：110kv220kv 500kv 确定额定电压等级的考虑因素：三相功率S 和线电压U 、线电流I 的关系是UI S 3=。

当输送功率一定时，输电电压越高，电流越小，导线等载流部分的截面积越小，投资越小；但电压越高，对绝缘的要求越高，杆塔、变压器、断路器等绝缘的投资也越大。

所以，对应于一定的输送功率和输送距离应有一个最合理的线路电压。

但从设备制造的角度考虑，线路电压不能任意确定。

规定的标准电压等级过多也不利于电力工业的发展。

2、发电机、变压器、用电设备的额定电压的确定1）用电设备的额定电压=线路额定电压允许其实际工作电压偏离额定电压%5±2）线路的额定电压：指线路的平均电压（Ua+Ub ）/2，线路首末端电压损耗为10%；因为用电设备允许的电压波动是±5%，所以接在始端的设备，电压最高不会超过5%；接在末端的设备最低不会低于-5%；3）发电机的额定电压总在线路始端，比线路额定电压高5%；3kv 的线路发电机电压为3.15kv。

4）变压器的额定电压一次侧：相当于用电设备A、直接与发电机相连，额定电压与发电机一致。

B、直接与线路相连，额定电压与线路额定电压相同；二次侧：相当于电源A、二次侧位于线路始端，比线路额定电压高5%。

计及自身5%的电压损耗，总共比线路额定电压高10%。

B、二次侧直接接用电设备（负荷）时，只需考虑自身5%的电压损耗。

电力系统是由各种不同的元件组成的，这些元件包括变压器、发电机、电缆等。

每种元件都有其额定电压，这是为了确保电力系统的安全稳定运行而进行设定的。

本文将探讨电力系统各个元件的额定电压是如何确定的。

一、变压器的额定电压的确定变压器是电力系统中至关重要的元件之一，其额定电压的确定涉及到多个因素。

1. 设备制造标准变压器的额定电压需符合相关的设备制造标准，这些标准通常由国家或行业组织发布。

制造商在设计和生产变压器时，必须遵循这些标准来确定其额定电压。

2. 电网电压等级变压器的额定电压通常与所接入的电网电压等级相关。

电力系统的运行通常有几个电压等级，如110kV、220kV、500kV等，而变压器的额定电压就要与所接入的电网电压等级相匹配。

3. 负载要求在确定变压器的额定电压时，需要考虑其所承受的负载要求。

不同的负载要求会影响变压器的额定电压选择，以确保其能够稳定、可靠地供电。

二、发电机的额定电压的确定发电机是将机械能转换为电能的设备，其额定电压的确定也具有一定的规定和考量。

1. 高压电网电压等级发电机连接至电网时，需考虑电网的电压等级。

发电机的额定电压通常要与所接入的电网电压等级匹配，以确保安全可靠地并网运行。

2. 发电机类型不同类型的发电机有不同的额定电压规定，例如同步发电机和异步发电机。

发电机的额定电压需依据其类型和设计规范来确定。

3. 负载平衡发电机的额定电压还要考虑到负载平衡的需求，以确保发电机输出的电能能够满足电网和用户的需求，同时保持系统稳定。

三、电缆的额定电压的确定电缆在电力系统中承担着输电和配电的重要作用，其额定电压的确定也是十分重要的。

1. 绝缘材料电缆的额定电压与其绝缘材料的耐压特性密切相关。

不同材料的电缆具有不同的耐压能力，其额定电压需依据所使用的绝缘材料来确定。

2. 安装环境电缆的额定电压还需要考虑其安装环境的特殊要求，如埋地、架空、隧道等。

不同的安装环境会对电缆的运行产生影响，因此在确定额定电压时需充分考虑这些因素。

我国电力系统额定电压等级分类详解我国电力系统额定电压等级分类详解我国电力系统的额定电压等级为：220/380V（0.4 kV）、3kV、6kV、l0kV、35kV、（60kV）、110kV、220kV、330kV、500kV等。

220kV线路，输送距离为200～300km时，可输送功率200～250MW。

110kV线路，输送距离为100km左右时，可输送功率30～60Mw；35kV架空电力线路，输送距离在50km左右时，一般输送功率为10～20MW；330 kV输送距离为200~600Km、500 kV输送距离为150~850Km。

送电线路与配电线路区别送电线路：把发电厂生产的电能经升压变压器输送到电力系统中的降压变压器及用电单位的35kV及以上的高压电力线路，称为送电线路。

配电线路：把发电厂生产的电能直接配给用电单位或由电力系统中的降压变压器配给用电单位电能的10kV及以下电力线路，称为配电线路。

3～10kV线路称高压配电线路；1kV及以下线路称为低压配电线路。

供电系统以10 kV、35 kV为主。

输配电系统以110 kV以上为主。

发电厂发电机有6 kV与10 kV两种，现在以10 kV为主，用户均为220/380V（0.4 kV）低压系统根据《城市电力网规定设计规则》规定：输电网为500 kV、330 kV、220 kV、110kV高压配电网为110kV、（66kV）中压配电网为10kV、6 kV低压配电网为0.4 kV（220V/380V）不同电压等级的线路，所能输送功率的大小和输送距离的远近都不同，其大致关系可见下表：线路电压(kV) 输送功率(kW) 输送距离(km)0.22 50以下0.15以下0.38 100以下0.6以下3 100～1000 1～36 100～1200 4～1510 200～2000 6～2035 2000～10000 20～50110 10000～50000 50～150220 10000～200000 200～300330 400000～600000 300～400500 600000～1000000 400～600。
