电力系统分析期末重点复习

一、填空题1.电力系统的潮流计算的任务就是要根据给定网络接线和其他已知条件，计算网络中的、功率损耗和未知节点的节点电压。

2.在元件的电抗比电阻大得多的的高压电网中，从电压高的一端流向电压低的一端。

3.电力系统的无功功率电源，除了发电机外，还有同步调相机、静电电容器、和近年来发展起来的静止无功发生器。

4.无功补偿装置应尽可能装在无功负荷中心，做到无功功率的平衡。

5.电压中枢点是指电力系统中监视、和调整电压的点。

6.系统中的备用按其作用可分为负荷备用、、检修备用和国民经济备用，按其存在形式可分为旋转备用和冷备用。

7. 是分析电力系统不对称故障的有效方法,在三相参数对称的线性电路中，各序对称分量具有独立性。

8.电力系统是电能的、输送、分配和消费的各个环节组成的一个整体。

9.降压三绕组变压器高压、中压、低压三个绕组排列方式，从内至外为。

10.系统中所有电力用户的用电设备所消耗的电功率总和就是电力系统的负荷，亦称电力系统的。

11.在经济地分配基载厂功率时，准则是重要的一项分配原则。

12.在元件的电抗比电阻大得多的的高压电网中，功率从电压相位越前的一端流向相位落后的一端。

13.输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路的数值差。

14.电力系统潮流计算中，一般将节点分为PQ节点、PV节点和平衡节点三类，其中数量最多的是。

15.电力系统的运行电压水平同无功功率平衡密切相关。

电压调整的主要手段是：改变发电机端电压、改变变压器的变比、、线路串联电容补偿调压等。

16.电压中枢点的调压方式，一般可分为三类：逆调压、顺调压和调压。

17.电力系统无功功率不平衡时，主要表现为系统的改变.18.简单不对称故障包括单相接地短路、两相短路、、单相断开和两相断开等。

19.对电力系统运行的基本要求是：保证供电的可靠性，保证电能的良好质量，提高运行的，尽可能减少对生态环境的有害影响。

20.电力系统负荷加上电力网的功率损耗就是各发电厂应该供给的功率，称为电力系统的。

《电力系统分析》期末复习大纲课程考核说明1．考核方式2. 闭卷考试。

3．试题类型及结构考试题型：一、填空题（30分）；二、判断题（10分）；三、选择题（10分）；四、简答题（20分）；五、作图题（9分）；六、计算题（21分）。

3．考试时请带计算器以及三角板，铅笔等必备工具。

第一章电力系统的基本概念1．动力系统、电力系统、电力网的概念；对电力系统运行的基本要求；电能质量的指标。

2．电力系统中性点概念；电力系统中性点接地方式的种类和优缺点；及其各自适用范围。

3．电力系统负荷、负荷类型、负荷曲线的概念；4．掌握电力系统额定电压的确定方法和具体数值；掌握电力系统平均额定电压的概念和具体数值；掌握变压器实际变比、额定变比、平均额定电压比的概念。

5.架空电力线路电阻、电抗、电导、电纳分别用来反映什么？6.短短线路和中等长度电力线路的等值电路。

7．掌握双绕组、三绕组变压器的参数计算、计算这些参数所依据的变压器名牌参数的意义和变压器等值电路；掌握负荷用功率和阻抗表示方法。

8．掌握标么值的概念、电气量的基准值选取法和标么值计算；不同基准值间标幺值的换算。

第二章简单电力系统的分析和计算1.电力系统的潮流值得是什么？2.掌握电力线路及变压器的串联支路和并联支路的功率损耗。

3.电压降落、电压损耗、电压偏移分别指什么？4．简单闭式网主要有几种类型？简述期潮流计算的主要步骤。

5．什么叫功率分点？如何分类？6.初步功率分布，自然功率分布，经济功率分布的含义分别是什么？7．电力系统中如何实现潮流控制？第四章电力系统有功功率平衡及频率调整1．电力系统负荷变动有哪三种形式？其对应的调频措施分别为什么？2．KLD、KG、KS、δ的含义？KG和δ两者的关系如何？3.什么叫无差调节？如何实现？4.掌握一次、二次调频及互联电力系统的计算。

第五章电力系统无功功率平衡及电压调整1．电力系统的无功功率电源和无功功率负荷分别有哪些？2．电力系统中枢点的调压方式，各自电压的变动范围是什么？3．电力系统无功功率平衡的目的是什么？4．具体的调压措施有哪些？各自的优缺点和使用范围是什么？5. 掌握利用变压器调压时分接头选择计算；6. 掌握并联电容器做无功补偿及调压时并联电容补偿容量计算的计算步骤。

1电力系统：生产、输送、分配与消费电能的系统。

包括：发电机、电力网（变压器、电力线 路）和用电设备组成。

2电力网：电力系统中输送与分配电能的部分，主要由输电网和配电网组成。

3负荷：系统中所有电力用户的用电设备所消耗的电功率总和。

也称电力系统的综合用电负荷，是所有用户的负荷总加。

4负荷曲线：定义：用曲线描述某一时间段内负荷随时间变化的规律。

分类：日负荷曲线、月负荷曲线、年负荷曲线。

日负荷曲线：描述负荷一天24小时内所需功率的变化情况；是供调度部门制定各个发电厂发电计划的依据。

年最大负荷曲线：描述一年内每月（或每日）最大有功功率负荷变化的情况；年持续负荷曲线：按一年中系统负荷的数值大小及其持续小时数顺序排列绘制而成5无备用接线方式：单回路放射式、干式、链式网络 优点：简单、经济、运行方便；缺点：供电可靠性差 有备用接线方式：双回路放射式、干式、链式网络；环式和两端供电网优点：供电可靠性高、电压质量高；缺点：不经济、运行调度复杂。

适用范围：电压等级较高或重要的负荷。

6电力元件额定电压等级选择原则： 某一级的额定电压是以系统的额定电压（用电设备额定电压）为中心而定的。

线路：等于系统的额定电压（用电设备额定电压） 发电机：规定比系统的额定电压高5%。

变压器：一次侧：相当于用电设备，其额定电压与系统相同；与发电机直接相连时，则与发电机相同。

二次侧：相当于电源，其额定电压应比系统高5%，考虑变压器内部的电压损耗（5%），实际应定为比线路高10%。

★ 注意：二次侧直接与用电设备相连时，即线路不长，则其二次侧额定电压比系统高5%。

电力线路的参数（集中分布参数）和等值电路：电力线路的数学模型是以电阻、电抗、电纳和电导 四个参数表示的等值电路，常用的是π型 等效电路。

单位长度的各参数计算：单位长度的电阻： 电抗标幺值注意：1）标幺值没有量纲； 2）所选基准值不同，标幺值不同。

二电压降落：串联阻抗元件首末两端电压的相量差功率分点 网络中某些节点的功率是由两侧向其流动的；分为有功分点和无功分点，分别用“▲”和“△”表示。

1.电力系统分析复习资料2. 电力临盆的重要特点。

（电能不克不及大年夜量储备,电能临盆、输送、分派与花费同时进行;暂态过程专门短促,从一种运行状况到另一种运行状况的过度极为灵敏;与公平易近经济及人平易近日常生活关系紧密） 3. 对电力体系的全然要求。

（简单:安稳、优质、经济、环保）（问答题答复:1.包管安稳靠得住的供电2.要有合乎要求的电能质量3.要有优胜的经济性4.减小对生态情形的有害阻碍.）4. 无备用收集(放射式收集, 干线式收集, 树状收集)和有备用收集(双回路,环形收集,两端供电收集)分别包含哪几种接线情势，分别合适什么情形和什么负荷类型的供电。

(采取哪一类接线,取决于负荷的性质,无备用接线只合有用于向第三级负荷供电.关于低一级和第二级负荷占比较大年夜比重的用户,应由有备用收集供电.)5. 变压器的重要参数包含哪几个，操纵参数运算公式和等值电路。

变压重视要参数包含：电阻T R 、电抗T X 、电导T G 、电纳T B 、变压比T KΩ⨯∆=32210N N s T S V P R ，Ω⨯⨯=3210100%NN S T S V V X ，S V P G N o T 3210-⨯∆=，S V S I B N N o T 3210100%-⨯⨯=，N N T V V K 21= 线路的重要参数包含哪几个，操纵参数运算公式和等值电路。

单位长度的电阻r,电抗x,电容bSr /ρ=sbeq D D x lg1445.0=⎪⎪⎭⎫ ⎝⎛-=12ln 20s D l l πμ决裂导线的特点和长处。

（1.削减电抗。

2，增大年夜电容。

3.增长临界电压）6. 有名单位制和标幺制的概念。

（用实际有名单位表示物理量的方法称为有名单位制。

）（标幺制是相对单位制的一种，在标幺制中各物理量都用标幺值表示，标幺值等于有名值除以基准值）7. 标幺值的运算公式，什么缘故要采取标幺制？（标幺值=实际有名值/基准值）（1.易于比较电力体系各元件的特点及参数，2，采取标幺制能够或许简化运算公式3.采取标幺制能在必定程度上简化运算工作）单相体系和三相体系基准值的拔取必须知足的方程式,单相电路基准值的拔取必须知足的方程式三相电路基准值的拔取必须知足的方程8. 单相体系和三相体系标幺值的运算公式9. 同步电机的全然方程包含d,q,0坐标系下同步电机的（电势方程）和（磁链方程）。

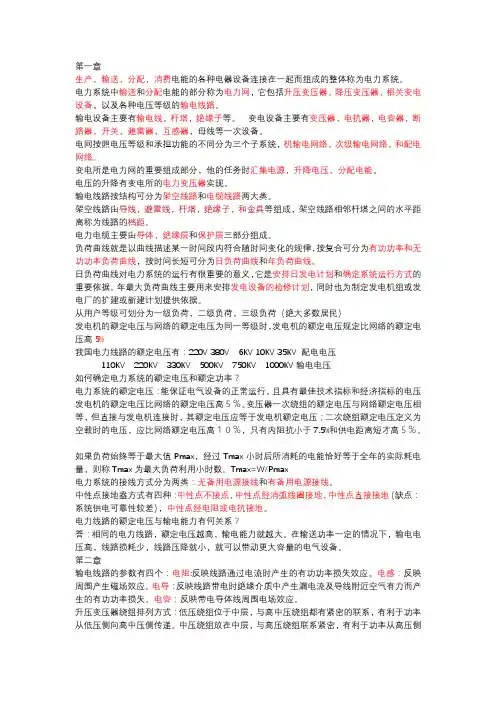

第一章生产，输送,分配,消费电能的各种电器设备连接在一起而组成的整体称为电力系统。

电力系统中输送和分配电能的部分称为电力网，它包括升压变压器，降压变压器,相关变电设备，以及各种电压等级的输电线路。

输电设备主要有输电线，杆塔，绝缘子等。

变电设备主要有变压器，电抗器，电容器，断路器，开关，避雷器，互感器，母线等一次设备.电网按照电压等级和承担功能的不同分为三个子系统，机输电网络,次级输电网络，和配电网络。

变电所是电力网的重要组成部分,他的任务时汇集电源,升降电压，分配电能。

电压的升降有变电所的电力变压器实现.输电线路按结构可分为架空线路和电缆线路两大类。

架空线路由导线，避雷线,杆塔，绝缘子，和金具等组成，架空线路相邻杆塔之间的水平距离称为线路的档距.电力电缆主要由导体,绝缘层和保护层三部分组成.负荷曲线就是以曲线描述某一时间段内符合随时间变化的规律，按复合可分为有功功率和无功功率负荷曲线，按时间长短可分为日负荷曲线和年负荷曲线。

日负荷曲线对电力系统的运行有很重要的意义,它是安排日发电计划和确定系统运行方式的重要依据。

年最大负荷曲线主要用来安排发电设备的检修计划,同时也为制定发电机组或发电厂的扩建或新建计划提供依据。

从用户等级可划分为一级负荷,二级负荷，三级负荷（绝大多数居民）发电机的额定电压与网络的额定电压为同一等级时，发电机的额定电压规定比网络的额定电压高5%我国电力线路的额定电压有：220V 380V 6KV 10KV 35KV 配电电压110KV 220KV 330KV 500KV 750KV 1000KV输电电压如何确定电力系统的额定电压和额定功率?电力系统的额定电压:能保证电气设备的正常运行，且具有最佳技术指标和经济指标的电压发电机的额定电压比网络的额定电压高５％。

变压器一次绕组的额定电压与网络额定电压相等,但直接与发电机连接时,其额定电压应等于发电机额定电压;二次绕组额定电压定义为空载时的电压，应比网络额定电压高１０％，只有内阻抗小于7。

第一章绪论1、动力系统、电力系统、电力网的基本概念：电力系统的基本概念：发电厂中的发电机、升压和降压变电所、输电线路及电力用户组成的电气上相互连接的整体，称为电力系统。

它包括了生产、输送、分配和消费的全过程。

（狭义，实际为一次系统）为了保证一次系统的安全、可靠和经济运行，还需要各种信号系统及操作机构，实现对一次系统的监测、控制和保护，这也是电力系统不可缺少的组成部分，称为二次系统。

2、电力系统运行的基本要求：1）保证供电的可靠性：负荷分级。

2）保证良好的电能质量：电压：35kV以上±5%，10kV±7%；频率：±0.2Hz~±0.5Hz （视容量不同而不同）；波形：三相电压不平衡度、谐波含量、波动和闪变；3）保证系统运行的经济性>4）满足节能与环保的要求安全>优质>经济3、日负何曲线和年负何曲线日负何曲线描述了一天24小时负何的变化情况，曲线的最大值称为日最大负荷（峰荷），曲线的最小值称为日最小负荷（谷荷），它是安排日发电计划和确定系统运行方式的重要依据。

年最大负荷曲线描述一年内每月（或每日）最大有功功率负何变化的情况，它是用来安排发电设备的检修计划，同时也为制定发电机组或发电厂的扩建或新建计划提供依据。

年持续负何曲线，按一年中系统负荷的数值大小及其持续小时数顺序排列绘制而成。

在安排发电计划和进行可靠性估算时用到。

4、电力系统的额定电压是如何定义的？电力系统中各元件的额定电压是如何确定的？电力系统的额定电压：能保证电气设备的正常运行，且具有最佳技术指标和经济指标的电压。

电力线路的额定电压和用电设备的额定电压相等，为网络的额定电压。

发电机的额定电压与网络的额定电压在同一等级时，发电机的额定电压规定比网络的额定电压高5%。

变压器一次绕组的作用相当于用电设备，其额定电压与网络的额定电压相等，但直接与发电机连接时，其额定电压则与发电机的额定电压相等。

8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为 零 。

9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。

25．同步机的各种电抗间关系为(③ )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>> ③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>>27．下网K 点发生两相短路接地，其复合序网为图所示( ③ )(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( ① )①低 ②高 ③不变 ④无法确定 29．作为判据0d dP E >δ主要应用于分析简单系统的（ ③ ）①暂态稳定 ②故障计算 ③静态稳定 ④调压计算 30．分析简单系统的暂态稳定性可以应用（ ② ）①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法 34．为什么变压器中性点经小电阻接地能够提高当系统发生接地故障进的暂态稳定性？ 答：在输电线路送端的变压器经小电阻接地，当线路送端发生不对称接地时，零序电流通过该电阴将消耗部分有功功率起到了电气制动作用，因而是能提高系统的暂态稳定性。

38．网K 点发生两相短路接地，求K 点短路电流值。

40．某简单系统如图若在K点发生三相短路，求使得系统保持暂态稳定的极限切除角。

２． 对称分量法 是分析电力系统不对称故障的有效方法。

在三相参数对称的线性电路中，各序对称分量具有 独立性。

1．无限大功率供电系统，发生三相短路，短路电流非周期分量起始值（ 2 ）①cp bp ap i i i == ②cp bp ap i i i ≠≠ ③cp bp ap i i i ≠= ④cp bp ap i i i =≠ 2.短路电流量最大的短路为（ 4 ）①单相短路 ②两相短路 ③两相短路接地 ④三相短路 3.理想同发电机，q 轴电抗的大小顺序是（ 2 ）①xq=xq ″ ②xq ＞xq ″ ③xq ＜xq ″ ④都不对 4.a 为旋转因子1+a+a 2等于多少（ 1 ）①0 ②1 ③－1 ④2 5.输电线路的正序阻抗与负序阻抗相比，其值要（ 3 ）①大 ②小 ③相等 ④都不是 6.系统中发生单接地故障时，零序回路中不包含（ 4 ）①零序电流 ②零序电压 ③零序阻抗 ④电源电势 7.两相短路接地故障中，附加阻抗Z △为（ 4 ）①Z 0Σ ②Z 2Σ ③Z 0Σ+ Z 2Σ ④Z 0Σ∥Z 2Σ8.在发电机稳态运行状态中，机械功率P T 与电磁功率相比，将（ 3 ）①大 ②小 ③相等 ④无关系 9.P －δ曲线被称为（ 4 ）①耗量特性曲线 ②负荷曲线 ③正弦电压曲线 ④功角曲线 10.故障计算可以应用（ 3 ）①等面积定则 ②小干扰法 ③正序增广定则 ④等耗量微增率原 三、简答题1.列出三种提高系统静态稳定的措施。

第一章生产，输送，分配，消费电能的各种电器设备连接在一起而组成的整体称为电力系统。

电力系统中输送和分配电能的部分称为电力网，它包括升压变压器，降压变压器，相关变电设备，以及各种电压等级的输电线路。

输电设备主要有输电线，杆塔，绝缘子等。

变电设备主要有变压器，电抗器，电容器，断路器，开关，避雷器，互感器，母线等一次设备。

电网按照电压等级和承担功能的不同分为三个子系统，机输电网络，次级输电网络，和配电网络。

变电所是电力网的重要组成部分，他的任务时汇集电源，升降电压，分配电能。

电压的升降有变电所的电力变压器实现。

输电线路按结构可分为架空线路和电缆线路两大类。

架空线路由导线，避雷线，杆塔，绝缘子，和金具等组成，架空线路相邻杆塔之间的水平距离称为线路的档距。

电力电缆主要由导体，绝缘层和保护层三部分组成。

负荷曲线就是以曲线描述某一时间段内符合随时间变化的规律，按复合可分为有功功率和无功功率负荷曲线，按时间长短可分为日负荷曲线和年负荷曲线。

日负荷曲线对电力系统的运行有很重要的意义，它是安排日发电计划和确定系统运行方式的重要依据。

年最大负荷曲线主要用来安排发电设备的检修计划，同时也为制定发电机组或发电厂的扩建或新建计划提供依据。

从用户等级可划分为一级负荷，二级负荷，三级负荷（绝大多数居民）发电机的额定电压与网络的额定电压为同一等级时，发电机的额定电压规定比网络的额定电压高5%我国电力线路的额定电压有：220V 380V 6KV 10KV 35KV 配电电压110KV 220KV 330KV 500KV 750KV 1000KV输电电压如何确定电力系统的额定电压和额定功率？电力系统的额定电压：能保证电气设备的正常运行，且具有最佳技术指标和经济指标的电压发电机的额定电压比网络的额定电压高５％。

变压器一次绕组的额定电压与网络额定电压相等，但直接与发电机连接时，其额定电压应等于发电机额定电压；二次绕组额定电压定义为空载时的电压，应比网络额定电压高１０％，只有内阻抗小于7.5%和供电距离短才高５％。

电力系统分析复习资料1.电力网、电力系统和动力系统的定义是什么？答：电力系统中输送和分配电能的部分称为电力网；把生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体称为电力系统，它包括从发电、变电、输电、配电直到用电这样一个全过程；电力系统加上发电厂的动力部分，就称为动力系统。

2.对电力系统运行的基本要求是什么？答：保证安全可靠地供电；保证良好的电能质量；保证电力系统运行的经济性。

3.电力系统的电气接线图和地理接线图有何区别？答:电气接线图可反映电力系统各主要元件之间的电气连接关系，但不反映各发电厂、变电所的相对地理位置；地理接线图可反映各发电厂、变电所的相对地理位置，但不能反映各主要元件之间的电气连接关系。

4.何为电力系统的中性点？答：电力系统的中性点是指接入系统星型连接的变压器或发电机绕组的中性点。

分类：中性点直接接地（大电流系统）；中性点不接地（小电流系统）；经消弧线圈接地（小电流系统）。

5.中性点不接地的电力系统发生单相接地故障时，各相对地电压有什么变化？单相接地电流的性质如何？答：对于故障相对地电压为零，非故障相的相电压变为线电压，电压值为原相电压的√3 ，中性点变为相电压。

电流呈容性。

6.消弧线圈的工作原理是什么？补偿方式有哪些？电力系统一般采用哪种补偿方式？为什么？答：正常运行时中性点电位为0，没有电流经过消弧线圈，当某相如A相发生单相接地，则作用在消弧线圈两端的电压为相电压，此时就有电感电流I 通过消弧线圈和接地点，I 滞后电压90度，与接地点电容电流I 方向相反，互相补偿抵消。

接地点电流是I 和I 的相量和，因此，如果适当选择消弧线圈电感，可使接地点的电流变得很小，甚至等于零，这样，接地点电弧就会很快熄灭。

一共有三种补偿方式：全补偿I =I ，易导致谐振；欠补偿I ＜I ，易导致全补偿；过补偿I ＞I ，能避免谐振和过电压。

7.电力系统的各元件的额定电压如何确定？答：电力线路的额定电压和用电设备的额定电压相等，这一电压称为网络额定电压；发电机的额定电压比网络的额定电压高５％。

电力系统稳态分析第一章电力系统的基本概念第一节电力系统概述第二节电力系统运行应满足的基本要求第三节电力系统的结线方式和电压等级（3种接地方式，各自优缺点）第四节电力系统工程学科和电力系统分析课程小结第二章电力系统各元件的特性和数学模型第一节发电机组的运行特性和数学模型第二节变压器的参数和数学模型（变压器的n型等值电路）第三节电力线路的参数和数学模型第四节负荷的运行特性和数学模型第五节电力网络的数学模型小结第三章简单电力网络的计算和分析第一节电力线路和变压器运行状况的计算和分析（简单潮流计算）第二节辐射形和环形网络中的潮流分布〜第三节配电网潮流计算的特点第四节电力网络潮流的调整控制小结第四章复杂电力系统潮流的计算机算法第一节电力网络方程第二节功率方程及其迭代解法第三节牛顿一拉夫逊法潮流计算（节点导纳矩阵的形成与修改）___ 第四节P-Q分解法潮流计算第五节潮流计算中稀疏技术的运用第六节电力系统状态估计与最优潮流简介小结第五章电力系统的有功功率和频率调整第一节电力系统中有功功率的平衡第二节电力系统中有功功率的最优分配第三节电力系统的频率调整（一次调频，二次调频原理（有个原理大图）——及大题=）—小结第六章电力系统的无功功率和电压调整第一节电力系统中无功功率的平衡第二节电力系统中无功功率的最优分布第三节电力系统的电压调整——电压管理和借发电机、变压器调压（借变压器变比，借补偿设备调压计算题）-_ c 厂第四节卑力系统的电压调整借补偿设备询压和组合调压- 亍…（简答题）_小结I 电力系统暂态分析第一篇电力系统电磁暂态过程分析（电力系统故障分析）第一章电力系统故障分析的基本知识第一节故障二第二节标幺制_ （近似算法？:第三节无限大少率电源供电的三相短路电流片析（进击电流概念，一収公式）”.习题"第二章同步发电机突然三相短路分析第一节同步发电机在空载情况下定子突然三相短路后的电流波形及其分析第二节同步发电机空载下三相短路后内部物理过程以及短路电流分*斤第三节同步发电机负载下三相短路交流电流初始值第四节同步发电机的基本方程第五节应用同步发电机基本方程分析突然三相短路电流第六节自动调节励磁装置对短路电流的影响习题第三章电力系统三相短路电流的实用计算运用曲线解题—第一节短路电流交流分量初始值计算第二节计算机计算复杂系统短路电流交流分量初始值的原理第三节其他时刻短路电流交流分量有效值的计算习题第四章对称分量法及电力系统元件的各序参数和等值电路第一节对称分量法（原理）第二节对称分量法在不对称故障分析中的应用第三节同步发电机的负序和零序电抗第四节异步电动机的负序和零序电抗第五节变压器的零序电抗和等值电路第六节输电线路的零序阻抗和电纳第七节零序网络的构成（零序正序负序等值电路）习题第五章不对称故障的分析计算第一节各种不对称短路时故障处的短路电流和电压（三种相间短路计算大题）第二节非故障处电流、电压的计算第三节非全相运行的分析计算第四节计算机计算程序原理框图习题第二篇电力系统机电暂态过程分析（电力系统的稳定性）第六章电力系统稳定性问题概述和各元件机电特征第一节概述第二节同步发电机组的机电特性第三节自动调节励磁系统的作用原理和数学模型第四节负荷特性第五节柔性输电装置特性习题第七章电力系统静态稳定第一节简单电力系统的静态稳定存=（简答）第二节小干扰法分析简单系统表态稳定（有个状态方程有阻尼无阻尼的都要看）—.第三节自动调节励磁系统对静态稳定的影响第四节多机系统的静态稳定近似分析第五节三提高系统静态稳定性的措施（简答）五习题第八章电力系统暂态稳定第一节—电力系统暂态稳定概述（简答）------ +胡限切除角的计算题——第二节简单系统的暂态稳定性第三节发电机组自动调节系统对暂态稳定的影响第四节复杂电力系统的暂态稳定计算第五节提高暂态稳定性的措施（简答）习题。

电力系统分析相关复习内容1、有发电厂中的电气部分、各类变电所、输配电线路及各种类型的用电器组成的整体，称为电力系统2、按电压等级的高低，电力网可分为：低压电网（<1kv）中低电网（1<V<10kv）高压网（35kv<V<220kv）超高电网（330~750KV）特高压网（V>1000kv）3、负荷的分类：1按物理性能分：有功负荷、无功负荷2按电力生产与销售过程分：发电负荷、供电负荷、用电负荷 3.按用户性质分：工业、农业、交通运输业和人民生活用电负荷 4.按负荷对供电的可靠性分：一级、二级、三级负荷4、我国电力系统常用的四种接地方式：1.中性点接地 2.中性点经消弧线圈接地3.中性点直接接地4.中性点经电阻的电抗接地小电流接地方式：（1.2）优点：①可靠性能高②单相接地时，不易造成人身或轻微轻微的人身和设备安全事故缺点：经济性差、容易引起谐振，危及电网的安全运行。

大接地电流方式：（3.4）优点：①能快速的切除故障、安全性能好②经济性好。

缺点：系统供电可靠性差（任何一处故障全跳）5、消弧线圈的工作原理：在单相接地时，可以让线圈的电流Il补偿接地点的容性电流消除接地的不利影响；补偿方式：①全补偿：Ik=Il时，Ie=0.容易发生谐振，一般不用；②负补偿，Il<I时，Ie为纯容性，易产生谐振过电压；③过补偿：Il>Ik 时，Ie为纯感性，一般都采用这种方法。

6、架空线路的组成：①导线、②避雷线、③杆塔、④绝缘子、⑤金具7、电力网的参数一般分为两类：一类是由元件结构和特性所决定的参数，称为网络参数，如R、G、L等；另一类是系统的运行状态所决定的参数，称为运行参数，如I、V、P等。

8、分裂导线用在什么场合，有什么用处？一般用在大于350kv的架空线路中。

可避免电晕的产生和增大传输容量。

9、导线是用来反映的架空线路的泄漏电流和电晕所引起的有功损耗的参数。

10、三绕组变压器的绕组排列方式：①中、高、低②低、中、高；排列原则：①高压绕组电压高，故绝缘要求也高，一般在最外层②升压变压器一般采用：----11、标么值：是指实际有名值与基准值得的比值。

1、无限大功率电源的特点是什么无限大功率电源供电情况下，发生三相短路时，短路电流中包含有哪些电流分量，这些电流分量的变化规律是什么答：无限大功率电源的特点是频率恒定、端电压恒定；短路电流中包含有基频交流分量（周期分量）和非周期分量；周期分量不衰减，而非周期分量从短路开始的起始值逐渐衰减到零。

2、中性点直接接地电力系统，发生概率最高的是那种短路中性点直接接地电力系统发生概率最高的是单相接地短路；对电力系统并列运行暂态稳定性影响最大是三相短路。

3、输电线路装设重合闸装置为什么可以提高电力系统并列运行的暂态稳纵向故障纵向故障指电力系统断线故障（非全相运行），它包括一相断线和两相断线两种形式。

2、负序分量是三相同频不对称正弦量的分量之一其特点是三相辐值相等频率相同、相位依次相差1200、相序为C－B－A－C。

4、转移阻抗转移阻抗是在经网络等效变换消去除短路点和电源节点后，所得网形网络中电源节点与短路点之间的连接阻抗。

5、同步发电机并列运行的暂态稳定性答：同步发电机并列运行的暂态稳定性指受到大干扰作用后，发电机保持同步运行的能力，能则称为暂态稳定，不能则称为暂态不稳定。

6、等面积定则答：在暂态稳定的前提下，必有加速面积等于减速面积，这一定则称为等面积定则。

8、在隐极式发电机的原始磁链方程中，那些电感系数是常数哪些是变化的变化的原因是什么答：在隐极式发电机的原始磁链方程中，转子各绕组的自感系数、转子绕组之间的互感系数、定子绕组的自感系数、定子各绕组之间的互感系数均为常数；定子三相绕组与转子各绕组之间的互感系数是变化的，变化的原因是转子旋转时，定子绕组和转子绕组之间存在相对位置的周期性改变。

9、提高电力系统并列运行静态稳定性的根本措施是什么具体措施有那些答：提高电力系统并列运行静态稳定性的根本措施是缩短“电气距离”，具体的措施有： 1）采用分裂导线2）线路串联电力电容器；3）采用先进的励磁调节装置；4）提高输电线路的电压等级； 5）改善系统结构和选择适当的系统运行方式；10、简单电力系统同步发电机并列运行暂态稳定的条件是什么简单电力系统同步发电机并列运行暂态稳定的条件是受扰运动中加速面积小于最大减速面积。

电力系统分析复习一、电力系统的组成电力系统由电源、输电系统、变电系统和配电系统组成。

1.电源：电力系统的电源主要包括火力发电厂、水力发电厂、核能发电厂和风力发电厂等。

不同的电源之间有着各自的特点和技术要求。

2.输电系统：输电系统用于将发电厂产生的电能从发电厂送至变电所。

输电系统由高压输电线路、变电站等组成。

高压输电线路主要包括交流输电线路和直流输电线路。

3.变电系统：变电系统用于将输电系统输送的高压电能进行变压、变频和分配。

变电系统主要包括变电站和变电设备等。

4.配电系统：配电系统用于将变电所输出的超高压输电线路送至用户。

配电系统主要包括配电站、配电设备和配电网等。

二、电力系统的技术分析电力系统的技术分析主要包括电力系统优化、稳定性分析和故障分析等。

1.电力系统优化：电力系统优化是指通过调整电力系统的运行方式、发电厂的组态和负荷的分配等，使得电力系统的运行更加优化和经济。

2.稳定性分析：稳定性分析是指对电力系统的稳定性进行分析，以保证电力系统在各种工作条件下都能够保持稳定运行。

稳定性分析主要有动态稳定性分析和静态稳定性分析两种。

3.故障分析：故障分析是指对电力系统故障的原因、类型和影响进行分析，以便及时排除电力系统的故障，并减少对用户的影响。

三、电力系统的经济分析电力系统的经济分析主要包括电力负荷预测、电价分析和电力市场分析等。

1.电力负荷预测：电力负荷预测是指对电力系统的负荷进行预测，以便为发电厂的发电计划和电力系统的调度提供依据。

电力负荷预测需要考虑天气、季节、经济发展等因素。

2.电价分析：电价分析是指对电力市场的电力价格进行分析，以便为用户选择最优的电力供应商和用电策略。

电价分析需要考虑电力市场的竞争状况和电力需求的变化等因素。

3.电力市场分析：电力市场分析是指对电力市场的结构、运行机制和市场参与者进行分析，以便为电力公司的发展规划和市场调度提供依据。

电力市场分析需要考虑市场竞争、市场监管和市场交易等因素。

什么是电力系统：由发电机、发电厂、输电、变电、配电以及负荷组成的系统。

电力系统负荷：电力系统负荷是电力系统用户用电设备所消耗电功率的总和。

综合负荷: 电力系统用户用电设备所消耗电功率的总和。

负荷曲线的定义:描述某一段时间内用电负荷大小随时间变化规律的曲线。

年最大负荷曲线：定义：描述一年内每月(或每日)最大功率负荷变化情况的曲线。

最大负荷利用时间：对电力系统运行的基本要求：对电力系统运行的基本要求可以简单地概括为：“安全、可靠、优质、经济”。

1、保证供电的安全可靠性2、保证良好的电能质量3、保证电力系统运行的经济性通常指输电线路的参数有：1 电阻：由导线材质的电阻率决定，通常电力系统计算中，导线材料的电阻率采用数值：2 电抗：电抗是由于导线在流过交流电电流时，在导线周围产生磁场而形成的。

3 电纳：由导线之间和导线对地之间电容决定的。

4 电导：主要是沿绝缘子的泄漏和电晕现象决定。

沿绝缘子的泄漏正常情况下通常很小，一般可以忽略不计。

输电线路导线换位：即变换输电线路三相导线的空间位置，目的是为了减少电力系统在正常运行情况下电流和电压的不对称性，使线路阻抗对称。

线路采用分裂导线：改变了导线周围的磁场分布，等效地增大了导线半径，从而减小了每相导线的电抗，也可以增大电纳。

双绕组变压器电阻、电抗、电导、电纳的计算公式是什么？ 电阻：NN K T S U U X 100%2=电抗： 221000N N K T S U P R =电导：201000N T U P G = 电纳：20100%N N T U S I B —= .2.1.U U U d -= 电压降落：指线路始、末两端电压的相量差。

100%21⨯-=∆U U U N U电压损耗：是指线路始、末两端电压的数值差 自导纳是：当k=i 时，节点i 以外的所有节点都接地时节点i 对地的所有导纳之和 互导纳是：当k ≠i 时，节点k 连接的所有支路导纳的负值简单环形网络潮流估算方法：计算环网中各母线运算负荷；计算环网中的近似功率分布，并求出功率分点；在无功功率分点处将负荷按近似功率分布结果分成两部分，并将环形网络分成两个辐射形网络，然后分别采用辐射形网络的潮流估算方法计算计及阻抗中损耗时的功率分布，再计算电压分布。
