最新电力系统分析试题答案(全)33602

电力系统分析测试题及答案一、单选题（共40题，每题1分，共40分）1、冲击电流主要用于检验电气设备和载流导体的（一）。

A、热稳定性B、耐压等级C、动稳定性D、载流量正确答案：C2、三绕组降压变压器，当功率主要由高压侧向中压侧输送时，绕组的排列方式，居中绕组为（一）。

A、依据电压等级不同，绕组的排列情况不同B、中压绕组C、低压绕组D、高压绕组正确答案：B3、对于两相短路接地，其复合序网的连接是（—）。

A、负序和正序并联在和零序串联B、正序和负序并联C、正序负序零序并联D、正序负序零序串联正确答案：C4、高压输电线路空载运行时，其首端电压比末端电压（一）。

A、相等B、高C、低D、以上情况都有可能正确答案：C5、对于两相短路，其复合序网的连接是（—）。

A、正序负序零序串联B、负序正序并联在和零序串联C、正序负序零序并联D、正序和负序并联正确答案：D6、电压稳定需要保持（）。

A、频率恒定B、无功功率平衡C、发电机组的装机容量大D、有功功率平衡正确答案：B7、供电支路首末两端电压的相量差称为（一）。

A、电压偏移B、电压损耗C、电压降落D、电压调整正确答案：C8、一般说，在我国，高压电网的电压等级是（一）。

A、1-35kV之间B、35-220kVC、IkV以下D、330-1000kV正确答案：B9、对于单相短路，其复合序网的连接是（—）。

A、负序正序并联再和零序串联B、正序负序零序串联C、正序和负序并联D、正序负序零序并联正确答案：B10、消弧线圈如果采用全补偿，可能会使系统（一）。

A、产生谐振B、保护误动C、失去稳定D、接地电流增加正确答案：A11、有功功率的单位是（一）。

A、kVB、kWC、kVAD、kVar正确答案：B12、对无功不足引起的电压水平偏低的电力系统，应采用的调压措施是(一)。

A、改变有载调压变压器变比B、减小发电机无功出力C、增加无功补偿装置D、改变无载调压变压器变比正确答案：C13、三相架空线导线换位的目的是(__)。

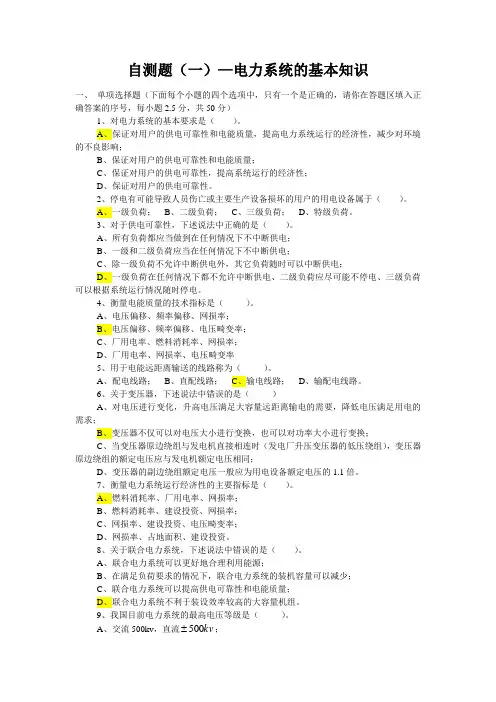

自测题（一）—电力系统的基本知识一、单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2.5分，共50分）1、对电力系统的基本要求是（）。

A、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响；B、保证对用户的供电可靠性和电能质量；C、保证对用户的供电可靠性，提高系统运行的经济性；D、保证对用户的供电可靠性。

2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（）。

A、一级负荷；B、二级负荷；C、三级负荷；D、特级负荷。

3、对于供电可靠性，下述说法中正确的是（）。

A、所有负荷都应当做到在任何情况下不中断供电；B、一级和二级负荷应当在任何情况下不中断供电；C、除一级负荷不允许中断供电外，其它负荷随时可以中断供电；D、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。

4、衡量电能质量的技术指标是（）。

A、电压偏移、频率偏移、网损率；B、电压偏移、频率偏移、电压畸变率；C、厂用电率、燃料消耗率、网损率；D、厂用电率、网损率、电压畸变率5、用于电能远距离输送的线路称为（）。

A、配电线路；B、直配线路；C、输电线路；D、输配电线路。

6、关于变压器，下述说法中错误的是（）A、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求；B、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换；C、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同；D、变压器的副边绕组额定电压一般应为用电设备额定电压的1.1倍。

7、衡量电力系统运行经济性的主要指标是（）。

A、燃料消耗率、厂用电率、网损率；B、燃料消耗率、建设投资、网损率；C、网损率、建设投资、电压畸变率；D、网损率、占地面积、建设投资。

8、关于联合电力系统，下述说法中错误的是（）。

电力系统分析试题及答案一、选择题1. 下列哪项不属于电力系统中常用的导体材料？A. 铜线B. 铝线C. 铁线D. 银线答案：D2. 电力系统中，当负荷增大时，电源电压会发生什么变化？A. 电源电压上升B. 电源电压下降C. 电源电压不变D. 无法确定答案：B3. 下列哪个设备不属于电力系统中的保护装置？A. 继电器B. 开关C. 计算机控制系统D. 断路器答案：C4. 在电力系统中，下列哪个表达式描述了瞬时功率？A. P = IVB. P = VIC. P = I^2RD. P = V^2/R答案：A5. 根据欧姆定律，下列哪个等式描述了电阻的关系？A. U = IRB. V = IRC. V = I/RD. U = I/R答案：A二、填空题1. 电力系统的主要组成部分包括___________、输电网和配电网。

答案：发电机组2. 在电力系统中，变压器起到________________的作用。

答案：电压变换3. 两台电阻为R1和R2的电阻器串联，总电阻为______。

答案：R1 + R24. 电力系统中，三相电流的相位差为______度。

答案：1205. 电力系统中，交流电频率的单位为______。

答案：赫兹三、解答题1. 请简要描述电力系统中发电机组的基本原理和作用。

答案：发电机组是电力系统中的主要设备之一，其基本原理是通过机械能驱动发电机转子进行旋转，使其磁场与定子磁场发生相互作用，从而产生感应电动势。

这种感应电动势通过导线输送出来，供电系统中的负载使用。

发电机组的作用是将机械能转化为电能，为电力系统的正常运行提供电源。

2. 请解释什么是电力系统的短路故障，并描述短路故障可能产生的危害。

答案：电力系统的短路故障是指电力系统中电源之间或电源与负载之间发生低阻抗的直接连接。

短路故障可能会导致以下危害：- 电流过大，可能会导致设备烧毁或损坏。

- 电压异常，可能会导致设备失效或电网不稳定。

- 电力系统过载，可能会引发电力系统的连锁故障。

自测题（一）—电力系统的基本知识一、 单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2.5分，共50分）1、对电力系统的基本要求是（ ）。

A 、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响；B 、保证对用户的供电可靠性和电能质量；C 、保证对用户的供电可靠性，提高系统运行的经济性；D 、保证对用户的供电可靠性。

2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（ ）。

A 、一级负荷；B 、二级负荷；C 、三级负荷；D 、特级负荷。

3、对于供电可靠性，下述说法中正确的是（ ）。

A 、所有负荷都应当做到在任何情况下不中断供电；B 、一级和二级负荷应当在任何情况下不中断供电；C 、除一级负荷不允许中断供电外，其它负荷随时可以中断供电；D 、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。

4、衡量电能质量的技术指标是（ ）。

A 、电压偏移、频率偏移、网损率；B 、电压偏移、频率偏移、电压畸变率；C 、厂用电率、燃料消耗率、网损率；D 、厂用电率、网损率、电压畸变率5、用于电能远距离输送的线路称为（ ）。

A 、配电线路；B 、直配线路；C 、输电线路；D 、输配电线路。

6、关于变压器，下述说法中错误的是（ ）A 、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求；B 、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换；C 、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同；D 、变压器的副边绕组额定电压一般应为用电设备额定电压的1.1倍。

7、衡量电力系统运行经济性的主要指标是（ ）。

A 、燃料消耗率、厂用电率、网损率；B 、燃料消耗率、建设投资、网损率；C 、网损率、建设投资、电压畸变率；D 、网损率、占地面积、建设投资。

电力系统分析试卷及答案电力系统分析练习题一、简答题1、电力线路的正序电抗与零序电抗是否相等？2、在220kV 及以上的超高压架空线路上，普遍采用分裂导线，采用分裂导线后，线路电感、线路并联电容会增大还是变小？3、动力系统、电力系统和电力网的基本构成形式如何？4、电力变压器的主要作用是什么？5、采用标么值计算有什么优点？6、对电力系统运行的要求是什么？7、试画出单相变压器等值电路。

8、试画出电力线路等值电路。

二、如图所示的电力系统1.确定发电机G ，变压器T-1、T-2、T-3，线路L-1、L-2、L-3及电容器Y c 的额定电压；2.给出其稳态分析时的等值电路；3.输电线路L-3阻抗为5+j20Ω（忽略并联支路），末端有功功率为10MW ，功率因数为0.80（感性），末端电压为35kV ，计算线路L-3的功率损耗和电压损耗；4.条件同3，但功率因数提高到0.90（感性），请问线路L-3的功率损耗和电压损耗会增加还是减少？三、电力系统接线如下图所示，电网各级电压示于图中，求 1)发电机和各变压器高低压侧额定电压；2)设T-1 高压侧工作于+2.5%抽头，T-2工作于主抽头，T-3高压侧工作于-5%抽头，求各变压器实际变比。

C YL-2 L-335kV110kV220kVT-3T-210kVT-1GL-1四 、有一台双绕组变压器，电压比为110kV/10.5kV,额定容量为25MV.A,欲通过试验确定参数，受试验条件限制，在变压器一次侧加短路试验电流100A ，测得短路损耗93kW,短路电压8.8kV （线电压）；在二次侧加电压8kV （线电压）进行空载试验，测得空载损耗23.5kW ，空载电流9.42A 。

求该变压器折算到变压器一次侧的参数R 、X 、G 、B 。

五、一容量比为90/90/60兆伏安，额定电压为220/38.5/11千伏的三绕组变压器。

工厂给出试验数据为：ΔP s’(1-2)=560千瓦，ΔP s’(2-3)=178千瓦，ΔP s’(3-1)=363千瓦，V S （1-2）%=13.15, V S （2-3）%=5.7, V S （3-1）%=20.4, ΔP 0=187千瓦，I 0 %=0.856。

电力系统分析试题答案一、选择题1. 电力系统的主要功能是什么？A. 发电B. 输电C. 配电D. 所有以上答案：D2. 以下哪种设备不是发电设备？A. 汽轮机B. 水轮机C. 风力发电机D. 变压器答案：D3. 短路电流的最大值通常出现在什么时候？A. 系统启动时B. 三相短路时C. 系统满载时D. 系统空载时答案：B4. 电力系统中，无功功率的主要作用是什么？A. 维持电压水平B. 提供有功功率C. 增加系统损耗D. 减少系统效率答案：A5. 以下哪种类型的发电机通常用于同步发电机？A. 异步发电机B. 同步发电机C. 直流发电机D. 交流发电机答案：B二、填空题1. 电力系统分析的主要目的是为了确保系统的__________和__________。

答案：可靠性、经济性2. 在电力系统中，变压器的主要作用是改变电压的大小，以适应不同级别的电网需求，同时它还具有__________的作用。

答案：隔离、阻抗匹配3. 输电线路的损耗主要由三部分组成：__________、__________和__________。

答案：铜损、铁损、介质损耗4. 为了减少输电线路的线损和电压降，通常采用__________和__________的方法。

答案：增加导线截面积、提高系统电压等级5. 电力系统的稳定性分析主要包括__________和__________。

答案：暂态稳定性、稳态稳定性三、简答题1. 请简述电力系统的基本组成。

答：电力系统主要由发电部分、输电部分、配电部分和用电部分组成。

发电部分包括各种类型的发电厂，如火力发电厂、水力发电厂、核电厂等。

输电部分负责将发电厂产生的电能通过高压输电线路传输到负荷中心。

配电部分则将输电线路送来的电能降压并分配给最终用户。

用电部分包括工业、商业和居民用电等各种用电负载。

2. 电力系统中的无功功率对系统有何影响？答：无功功率对电力系统的影响主要体现在以下几个方面：首先，无功功率会影响系统的电压水平，无功功率不足会导致电压下降，而无功过剩则可能引起电压升高。

电力系统分析试题及答案一、填空题1 ．降压变压器高压侧的主分接头电压为220kv ，若选择＋2 × 2.5% 的分接头，则该分接头电压为。

2．电力系统中性点有效接地方式指的是。

3．输电线路的电气参数包括电抗、电导、电纳和。

4．输电线路的电压偏移是指线路始端或末端母线的实际运动电压与线路的数值差。

5．电力系统的潮流分布一般是用各节点的电压和表示。

6．调整发电机组输出的有功功率用来调整电力系统运动的。

7．复合故障一般是指某一时刻在电力系统发生故障。

8 ．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为。

9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的倍。

10．减小输出电元件的电抗将系统的静态稳定性。

二、单项选择题11．同步发电机的转速和系统频率之间是否有严格的关系（）①否②是③不一定④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（）①内层②中间层③外层④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（）①全补偿②欠补偿③过补偿④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（）①越大②越小③不变④无法确定15．变压器的电导参数 GT，主要决定于哪一个实验数据（）①△ PO ②△ PK ③ UK% ④ I O%16. 当功率的有名值为s＝ P＋jQ 时（功率因数角为）取基准功率为 Sn，则有功功率的标么值为（）①P ②P ③ P④ P cos Sn cos S n sin S n S n17. 环网中功率的自然分布是（）①与电阻成正比分布②与电抗成正比分布③与阻抗成正比分布④与阻抗成反比分布18．电力系统中PQ节点的数量（）①全都是②大量的③少量的④必有且一般只设一个19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（）①｜③｜ i i- - j j | >｜ | >｜i i- - j j|min ②｜|max ④｜i i - - j j |<｜ |<｜ i i - -j j |min|max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ）①负载率②网损率③供电率 ④厂用电率21．电力系统的频率主要决定于（ ）①有功功率的平衡 ②无功功率的平衡 ③电压质量④电流的大小22．关于顺调压电压调整方式的描述，错误的是（ ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量 24．三相短路时，非周期分量极小值，只能是在某种情况（ ）①一相中出一现 ②同时在两相中出现 ③三相均不出现④只有故障相出现其它相不出现 25．同步机的各种电抗间关系为 ()① x d x q x d " x d '② x qx d x d ' x d "③ x d x q x d ' x d " ④ xdx d ' x q x d "26. 若 ac 两相发生短路，则基准相选择为 ()① a相 ② b 相 ③ c 相④ a 相和 c27．下网 K 点发生两相短路接地， 其复合序网为图所示( )( 其中， 1,2 ，0 分别为正序、 负序、零序阻抗 )28．越靠近电源点负序电压越( )①低②高③不变④无法确定29．作为判据dPE0 主要应用于分析简单系统的（）d①暂态稳定②故障计算30．分析简单系统的暂态稳定性可以应用（①等耗量微增率准则②等面积定则③静态稳定）③小干扰法④调压计算④对称分量法三、简答题31．电力变压器的主要作用是什么？32．简单闭式网分为哪些类网络？33．为什么说当电力系统无功功率不充足时仅靠改变变压器变比分按头来调压并不能改变系统的电压水平？34．为什么变压器中性点经小电阻接地能够提高当系统发生接地故障进的暂态稳定性？四、简算题35．某三相单回输电线路，采用LGJ－ 300 型导线（计算外径25.2mm），已知三相导线正三角形布置，导线间距离 D＝6m，求每公里线路的电抗值。

电力系统分析试卷及答案HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】电力系统分析练习题一、简答题1、电力线路的正序电抗与零序电抗是否相等？2、在220kV及以上的超高压架空线路上，普遍采用分裂导线，采用分裂导线后，线路电感、线路并联电容会增大还是变小？3、动力系统、电力系统和电力网的基本构成形式如何？4、电力变压器的主要作用是什么？5、采用标么值计算有什么优点？6、对电力系统运行的要求是什么？7、试画出单相变压器等值电路。

8、试画出电力线路等值电路。

二、如图所示的电力系统1.确定发电机G，变压器T-1、T-2、T-3，线路L-1、L-2、L-3及电容器Y c的额定电压；2.给出其稳态分析时的等值电路；3.输电线路L-3阻抗为5+j20Ω（忽略并联支路），末端有功功率为10MW，功率因数为0.80（感性），末端电压为35kV，计算线路L-3的功率损耗和电压损耗；4.条件同3，但功率因数提高到0.90（感性），请问线路L-3的功率损耗和电压损耗会增加还是减少三、电力系统接线如下图所示，电网各级电压示于图中，求1)发电机和各变压器高低压侧额定电压；2)设T-1 高压侧工作于+2.5%抽头，T-2工作于主抽头，T-3高压侧工作于-5%抽头，求各变压器实际变比。

四93kW,短路电压耗、G、B。

五、一容量比为90/90/60兆伏安，额定电压为220/38.5/11千伏的三绕组变压器。

工厂给出试验数据为：ΔP s’(1-2)=560千瓦，ΔP s’(2-3)=178千瓦，ΔP s’(3-1)=363千瓦，V S（1-2）%=13.15, VS（2-3）%=5.7, VS（3-1）%=20.4,ΔP=187千瓦，I0 %=0.856。

试求归算到220千伏侧的变压器参数。

（注：功率值未归算，电压值已归算）六、已知某一变压器参数如表1所示。

表1变压器绕组电阻、漏抗、励磁支路电导和励磁支路电纳的计算公式分别为：1、试计算变压器绕组电阻、漏抗的有名值；2、设S B=100MVA ，110kV 级为基本级，U B=121kV ，试计算变压器绕组电阻、漏抗的标幺值。

电力系统分析试题及答案一、填空题1 ．降压变压器高压侧的主分接头电压为220kv ，若选择＋2 × 2.5% 的分接头，则该分接头电压为。

2．电力系统中性点有效接地方式指的是。

3．输电线路的电气参数包括电抗、电导、电纳和。

4．输电线路的电压偏移是指线路始端或末端母线的实际运动电压与线路的数值差。

5．电力系统的潮流分布一般是用各节点的电压和表示。

6．调整发电机组输出的有功功率用来调整电力系统运动的。

7．复合故障一般是指某一时刻在电力系统发生故障。

8 ．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为。

9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的倍。

10．减小输出电元件的电抗将系统的静态稳定性。

二、单项选择题11．同步发电机的转速和系统频率之间是否有严格的关系（）①否②是③不一定④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（）①内层②中间层③外层④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（）①全补偿②欠补偿③过补偿④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（）①越大②越小③不变④无法确定15．变压器的电导参数 GT，主要决定于哪一个实验数据（）①△ PO ②△ PK ③ UK% ④ I O%16. 当功率的有名值为s＝ P＋jQ 时（功率因数角为）取基准功率为 Sn，则有功功率的标么值为（）①P ②P ③ P④ P cos Sn cos S n sin S n S n17. 环网中功率的自然分布是（）①与电阻成正比分布②与电抗成正比分布③与阻抗成正比分布④与阻抗成反比分布18．电力系统中PQ节点的数量（）①全都是②大量的③少量的④必有且一般只设一个19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（）①｜③｜ i i- - j j | >｜ | >｜i i- - j j|min ②｜|max ④｜i i - - j j |<｜ |<｜ i i - -j j |min|max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ）①负载率②网损率③供电率 ④厂用电率21．电力系统的频率主要决定于（ ）①有功功率的平衡 ②无功功率的平衡 ③电压质量④电流的大小22．关于顺调压电压调整方式的描述，错误的是（ ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量 24．三相短路时，非周期分量极小值，只能是在某种情况（ ）①一相中出一现 ②同时在两相中出现 ③三相均不出现④只有故障相出现其它相不出现 25．同步机的各种电抗间关系为 ()① x d x q x d " x d '② x qx d x d ' x d "③ x d x q x d ' x d " ④ xdx d ' x q x d " 26. 若 ac 两相发生短路，则基准相选择为 () ① a 相 ② b 相 ③ c 相 ④ a 相和c27．下网 K 点发生两相短路接地， 其复合序网为图所示( )( 其中， 1,2 ，0 分别为正序、 负序、零序阻抗 )28．越靠近电源点负序电压越( )①低②高③不变④无法确定29．作为判据dPE0 主要应用于分析简单系统的（）d①暂态稳定②故障计算30．分析简单系统的暂态稳定性可以应用（①等耗量微增率准则②等面积定则③静态稳定）③小干扰法④调压计算④对称分量法三、简答题31．电力变压器的主要作用是什么？32．简单闭式网分为哪些类网络？33．为什么说当电力系统无功功率不充足时仅靠改变变压器变比分按头来调压并不能改变系统的电压水平？34．为什么变压器中性点经小电阻接地能够提高当系统发生接地故障进的暂态稳定性？四、简算题35．某三相单回输电线路，采用LGJ－ 300 型导线（计算外径25.2mm），已知三相导线正三角形布置，导线间距离 D＝6m，求每公里线路的电抗值。

2020秋《电力系统分析》(高起专)一、单选题1.变压器电抗计算式：应取的单位是（A）A.kV A和kV；B.kW和kV；C.MW和kV；D.MV A和kV2.同步调相机可以向系统中（D）A.发出感性无功B.吸收感性无功C.只能发出感性无功D.既可发出也可吸收感性无功3.系统振荡时，应迅速减小原动机功率，并且要（B）。

A.减小励磁电流；B.增大励磁电流；C.保持励磁电流不变；D.断开励磁电流4.频率的一次调整是（A）A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的5.凸极同步发电机a、b、c坐标下的磁链方程中，电感系数为常数的有（C）。

A.定子各相绕组自感系数B.定子各相绕组互感系数C.转子各绕组互感系数6.既可以提高系统静态稳定性，又可以提高系统暂态稳定性的措施是（D）A.快速切除故障B.重合闸C.增大原动机功率PTD.增大发电机励磁7.采用分裂导线的目的是(A )A.减小电抗B.增大电抗C.减小电纳D.增大电阻8.自动调节励磁装置可以（A），因而可以提高系统的稳定性A.提高发电机电势B.稳定发电机电势C.降低发电机电势D.减少原动机功率PT9.若变压器绕组接法形式为,则在零序等值电路中,变压器的原边相当于(A )。

A.断路B.短路C.通路10.可通过（C）减小输电线路有功损耗A.增大线路有功功率B.增大线路无功功率C.提高线路两端电压D.增大输电线路电阻11.当其发生三相短路瞬间，定子绕阻中的电流除有基频分量，还有（A）。

A.直流分量B.倍频分量C.直流分量和倍频分12.额定电压等级为110kV系统的平均额定电压是（B）A.112kVB.115kVC.142kVD.121kV13.频率的一次调整是( A)A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的14.隐极同步发电机，机端发生三相短路瞬间，定子绕阻中的电流除有基频分量，还有（C）A.直流分量B.倍频分量C.直流分量和倍频分量D.零序分量15.电力系统中用户用电设备消耗功率总和称为(B)A.发电负荷B.用电负荷C.供电负荷D.备用负荷16.同步调相机可以向系统中（D）A.发出感性无功B.吸收感性无功C.只能发出感性无功D.既可发出也可吸收感性无功17.消弧线圈采用全补偿，当系统发生单相接地时，可能会使系统（A）A.产生谐振B.失去稳定C.保护误动D.接地电流增加18.可通过（C）减小输电线路有功损耗A.增大线路有功功率B.增大线路无功功率C.提高线路两端电压D.增大输电线路电阻19.下列选项中，（C）属于与频率无关的负荷。

电力系统分析测试题含答案一、单选题（共40题，每题1分，共40分）1、两相短路的附加电抗等于(____)。

A、负序电抗串联零序电抗B、负序电抗C、0D、负序电抗并联零序电抗正确答案：B2、用对称分量法分析时，若各序分量具有独立性，则此电路应满足(____)。

A、非线性、参数不对称B、线性、参数对称C、非线性、参数对称D、线性、参数不对称正确答案：B3、恒调压中枢点的电压为(____)。

A、最大负荷时为1.05UN，最小负荷时为UNB、最大负荷时，不低于1.075UN；最小负荷时，不高于1.025UNC、任何情况下，电压都在1.02-1.05UND、最大负荷时，不低于1.025UN；最小负荷时，不高于1.075UN正确答案：C4、三绕组降压变压器，当功率主要由高压侧向中压侧输送时，绕组的排列方式，居中绕组为(____)。

A、依据电压等级不同，绕组的排列情况不同B、低压绕组C、高压绕组D、中压绕组正确答案：D5、下列属于无功负荷的是(____)。

A、异步电动机B、线路C、电导D、电阻正确答案：A6、用于连接220kV和110kV两个电压等级的降压变压器，其两侧绕组的额定电压应为(____)。

A、220kV,115kVB、242kV,12lkVC、220kV,110kVD、220kV,121kV正确答案：D7、某线路首端电压10.5kV，末端电压10.2kV，首端电压偏移百分数为(____)。

A、0.0294B、0.05C、0.03D、0.0286正确答案：B8、电力系统无功过剩时，会造成(____)。

A、频率降低B、电压降低C、电压升高D、频率升高正确答案：C9、LGJ-120的单位长度的电阻是(____)。

A、0.5Ω/kmB、025Ω/kmC、0.24Ω/kmD、0.13Ω/km正确答案：D10、电力系统短路故障计算主要求取的物理量是(____)。

A、电流，电抗B、电压，电流C、电阻，电抗D、电阻，功率正确答案：B11、500kV系统中性点运行方式经常采用(____)。

电力系统分析试题答案 ( 全)自测题 (一) —电力系统的基本知识单项选择题 ( 下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题 2.5 分，共 50 分)1、对电力系统的基本要求是 ( ) 。

A 、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响;停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于A 一级负荷；B 、二级负荷；C 、三级负荷；D 、特级负荷。

3、对于供电可靠性, 下述说法中正确的是 ( ) 。

A 、所有负荷都应当做到在任何情况下不中断供电B 、一级和二级负荷应当在任何情况下不中断供电C 、除一级负荷不允许中断供电外，其它负荷随时可以中断供电 ；D 、一级负荷 在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。

4、衡量电能质量的技术指标是 ( ) 。

A 、电压偏移、频率偏移、网损率；B 、电压偏移、频率偏移、电压畸变率；B 、 保证对用户的供电可靠性和电能质量 ;C 、 保证对用户的供电可靠性，提高系统运行的经济性D 、 保证对用户的供电可靠性。

2、配电线路；B 、直配线路；C 、输电线路；D 、输配电线路。

6、关于变压 器，下述说法中错误的是 ( )A 、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求;B 、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换 ；C 、当 变压器原边绕组与发电机直接相连时 ( 发电厂升压变压器的低压绕组 ) ，变压器原边绕组的额定电压应与发电机额定电压相同D 变压器的副边绕组额定电压一般应为用电设备额定电压的1.1倍。

7、衡量电力系统运行经济性的主要指标是 ( ) 。

在满足负荷要求的情况下，联合电力系统的装机容量可以减少 ； C 、联合电 力系统可以提高供电可靠性和电能质量D 联合电力系统不利于装设效率较高的大容量机组。

电力系统分析》试题、判断题1、电力系统是由发电机、变压器、输配电线路和用电设备按照一定规律连接而成，用于电能生产、变换、输送分配和消费的系统。

（V）2、电能生产的主要特点可以概括为连续性、瞬时性和重要性（V ）。

3、负荷等级的分类是按照供电中断或减少所造成的后果的严重程度划分的。

（V ）4、保证供电可靠性就是在任何情况下都不间断对用户的供电。

（X）5、中等长度线路是指100Km以上、300Km以下的架空线路。

（V ）6. 分裂导线多采用2〜4分裂，最多不超过6分裂。

（V ）7. 电能生产的主要特点可以概括为连续性、瞬时性和重要性（V ）8. 负荷等级的分类是按照供电中断或减少所造成的后果的严重程度划分的。

（V ）9. 采用分裂导线不仅可以减小架空输电线路的电抗，而且可以提高架空输电线路的电晕临界电压。

（X ）1 0 、供电中断将造成产品大量报废的用户的用电设备属于二级负荷。

（X）11. 用户只能从一个方向获得电能的电力网接线称为无备用接线方式，无备用接线方式通常用于对三级负荷的供电。

（V ）12. 我国对电力系统频率偏移的规定是正常情况下不超过+ -5%0（X ）13. 衡量电能质量的具体指标是电压偏移、频率偏移和电压畸变率。

（V ）.14. 线电压和相电压的标么值数值相等。

（V）.15、35kv及以下高压电力系统均应采用中性点不接地的运行方式。

（X ）16、一级负荷在任何情况下都不允许停电，所以应采用双电源供电或单电源双回路供电。

（X）17、二级负荷可以采用单电源双回路供电0（ V ）18、电力网是指由变压器和输配电线路组成的用于电能变换和输送分配的网络0（V ）19、衡量电能质量的具体指标是电压偏移、频率偏移和电压畸变率0 （V ）（）20、我国电力系统对频率偏移的具体规定是任何电力系统、任何情况下频率偏移都不得超过。

（V ）21、发电厂升压变压器低压绕组的额定电压应等于发电机的额定电压0（V ）22. 线路的电导由沿绝缘子的泄漏电流和电晕现象决定0（ V ）23. 架空输电线路三相导线之间的几何平均距离越大，其单位长度的电抗越大、电纳越小。

2023电力系统分析综合复习考试题库含答案一、选择题1．输电线路的正序阻抗与负序阻抗相比，其值要（相等）。

A、大B、小C、相等D、都不是2．短路电流量大的短路为（三相短路）。

A、单相短路B、两相短路C、两相短路接地D、三相短路3．中性点经消弧线圈接地系统中一般采用（过补偿形式）。

A、欠补偿形式B、过补偿形式C、全补偿形式D、补偿形式不变4．采用分裂导线的目的是（减小电抗）。

A、减小电抗B、增大电抗C、减小电纳D、增大电阻5．等面积定则主要用于分析简单系统的（暂态稳定分析）。

A、潮流计算B、故障计算C、调压计算D、暂态稳定分析6．系统备用容量中，哪种可能不需要（检修备用）。

A、负荷备用B、国民经济备用C、事故备用D、检修备用7．用电设备的额定电压一般与所接网络的额定电压（相同）。

A、高5%B、相同C、低5%D、低10%8．中性点不接地系统，发生单相故障，非故障相电压上升为（相电压的倍）。

A、相电压的倍B、相电压的倍C、相电压D、3倍的相电压9．当电力系统发生故障后投入制动电阻，可增加（电磁功率）。

A、有功功率差额B、电磁功率C、无功功率差额D、电抗大小10．经过派克变换后，同步发电机的电压方程中与磁链大小的改变有关的一项电势，一般被称为（变压器电势）。

A、发电机电势B、变压器电势C、电压降D、都不对11．无限大功率电源供电系统发生三相短路，短路电流的非周期分量的衰减速度（ABC三相相同）。

A、ABC三相相同B、BC两相相同C、A、B两相相同D、AC两相相同12．冲击系数k im的数值变化范围是（1≤k im≤2 ）。

A、0≤k im≤1B、1≤k im≤2C、0≤k im≤2D、1≤k im≤313．电力系统不对称短路包括几种短路类型（3 ）。

A、1B、2C、3D、414．无限大功率电源的内部电抗为（0.0 ）。

A、∝B、0.0C、0.3～1.0D、1.0～1015．理想同步发电机ABC坐标系下，定子绕组间的互感系数的变化周期（π）。

电力系统分析试卷及答案 This manuscript was revised on November 28, 2020电力系统分析练习题一、简答题1、电力线路的正序电抗与零序电抗是否相等2、在220kV及以上的超高压架空线路上，普遍采用分裂导线，采用分裂导线后，线路电感、线路并联电容会增大还是变小3、动力系统、电力系统和电力网的基本构成形式如何4、电力变压器的主要作用是什么5、采用标么值计算有什么优点6、对电力系统运行的要求是什么7、试画出单相变压器等值电路。

8、试画出电力线路等值电路。

二、如图所示的电力系统1.确定发电机G，变压器T-1、T-2、T-3，线路L-1、L-2、L-3及电容器Y c的额定电压；2.给出其稳态分析时的等值电路；3.输电线路L-3阻抗为5+j20Ω（忽略并联支路），末端有功功率为10MW，功率因数为（感性），末端电压为35kV，计算线路L-3的功率损耗和电压损耗；4.条件同3，但功率因数提高到（感性），请问线路L-3的功率损耗和电压损耗会增加还是减少三、电力系统接线如下图所示，电网各级电压示于图中，求1)发电机和各变压器高低压侧额定电压；2)设T-1 高压侧工作于+%抽头，T-2工作于主抽头，T-3高压侧工作于-5%抽头，求各变压器实际变比。

四短路电压五、一容量比为90/90/60兆伏安，额定电压为220/11千伏的三绕组变压器。

工厂给出试验数据为：ΔP s’(1-2)=560千瓦，ΔP s’(2-3)=178千瓦，ΔP s’(3-1)=363千瓦，V S （1-2）%=,V S （2-3）%=, V S （3-1）%=, ΔP 0=187千瓦，I 0 %=。

试求归算到220千伏侧的变压器参数。

（注：功率值未归算，电压值已归算） 六、已知某一变压器参数如表1所示。

变压器绕组电阻、漏抗、励磁支路电导和励磁支路电纳的计算公式分别为： 1、试计算变压器绕组电阻、漏抗的有名值；2、设S B=100MVA ，110kV 级为基本级，U B=121kV ，试计算变压器绕组电阻、漏抗的标幺值。

电力系统分析练习题（附参考答案）一、单选题（共100题，每题1分，共100分）1、系统中有功功率不足，会造成( )。

A、电压水平上升；B、频率下降。

C、电压水平下降；正确答案：B2、电力系统潮流计算中变压器采用型等值电路，而不采用T型等值电路的原因是（）。

A、采用B、采用C、采用采用D、采用采用正确答案：C3、通常有载调压变压器的可调抽头在变压器的哪一侧？( )A、高压侧B、两侧C、低压侧D、不一定正确答案：A4、对电力系统运行的基本要求是：A、在安全前提下，保证质量，力求经济；B、在安全前提下，力求经济，保证质量。

C、在优质前提下，保证安全，力求经济；D、在经济前提下，保证安全，力求优质；正确答案：A5、分裂导线的电抗比普通钢芯铝绞线的电抗A、小B、相等C、不确定D、大正确答案：A6、系统发生单接地短路故障时，复合序网的连接方式为（）A、正序、负序并联、零序网开路B、正序、负序、零序串联C、零序、负序并联，正序开路D、正序、零序并联、负序开路正确答案：B7、在电力系统的下列接线方式中，属于有备用接线的是（）A、单回路链式接线B、单回路放射式接线C、单回路干线式D、两端供电网正确答案：D8、当系统频率发生变化后，发电厂依据调度员命令增减负荷，属于频率的（）调整A、四次B、三次C、二次D、一次正确答案：C9、在下面给出的各组电压中，完全属于电力系统额定电压的一组是（）。

A、500kv、220kv、110kv、35kv、10kv。

B、500kv、230kv、121kv、37kv、10.5kv；C、525kv、242kv、121kv、38.5kv、11kv；D、525kv、230kv、115kv、37kv、10.5kv；正确答案：A10、输电线路单位长度的电阻主要决定于（）A、材料和对地高度B、电晕损耗和电压C、几何均距和半径D、材料和粗细正确答案：D11、不计短路回路电阻时，短路冲击电流取得最大值的条件是（）。
