工业产品CAD技能三级试题3

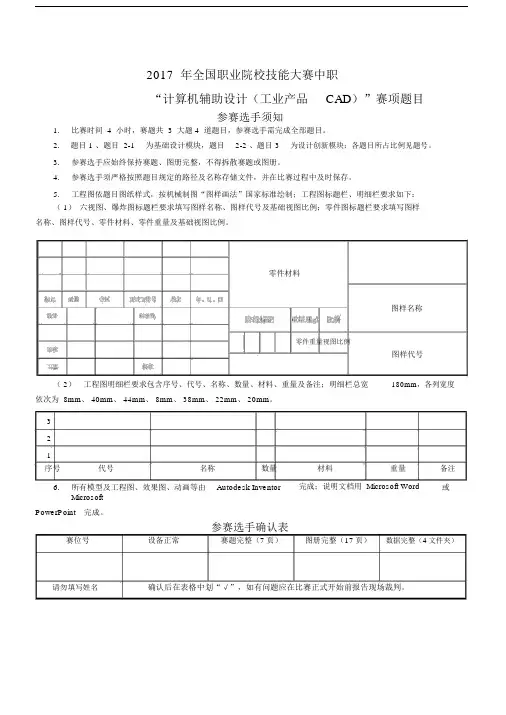

2017 年全国职业院校技能大赛中职“计算机辅助设计（工业产品CAD）”赛项题目参赛选手须知1.比赛时间 4 小时，赛题共 3 大题 4 道题目，参赛选手需完成全部题目。

2. 题目 1 、题目 2-1为基础设计模块，题目2-2 、题目 3为设计创新模块；各题目所占比例见题号。

3.参赛选手应始终保持赛题、图册完整，不得拆散赛题或图册。

4.参赛选手须严格按照题目规定的路径及名称存储文件，并在比赛过程中及时保存。

5.工程图依题目图纸样式，按机械制图“图样画法”国家标准绘制；工程图标题栏、明细栏要求如下：（ 1）六视图、爆炸图标题栏要求填写图样名称、图样代号及基础视图比例；零件图标题栏要求填写图样名称、图样代号、零件材料、零件重量及基础视图比例。

零件材料图样名称零件重量视图比例图样代号（ 2）工程图明细栏要求包含序号、代号、名称、数量、材料、重量及备注；明细栏总宽180mm，各列宽度依次为 8mm、 40mm、 44mm、 8mm、 38mm、 22mm、 20mm。

321序号代号名称数量材料重量备注6. 所有模型及工程图、效果图、动画等由Autodesk Inventor 完成；说明文档用 Microsoft Word 或MicrosoftPowerPoint完成。

参赛选手确认表赛位号设备正常赛题完整（7页）图册完整（17页）数据完整（4文件夹）请勿填写姓名确认后在表格中划“√”，如有问题应在比赛正式开始前报告现场裁判。

题目 1订书机订书机是文书工具的一种，它利用细小的金属（即钉书针）把多张纸张或其他物件结合在一起。

订书机如图1-1 ，根据给出的图纸及要求，完成订书机的模型建立与设计表达。

本题需提交的文件及相关要求见表 1-1 ；所有文件须保存在“ D: \ 赛位号 \ 1- 订书机”；不得为不同类型的文件单独创建文件夹。

表 1-1 题目 1 需提交的文件内容需提交的文件文件命名方式要求（备注）项目项目文件订书机 .ipj零底座上壳模型及工程图底座上壳 .ipt 、底座上件壳.idw底座下壳模型及工程图底座下壳 .ipt 、底座下壳.idw引导块仅模型引导块 .ipt手柄轴仅模型手柄轴 .ipt钉书针槽模型及工程图钉书针槽 .ipt 、钉书针槽.idw滑轨轴仅模型滑轨轴 .ipt送钉块仅模型送钉块 .ipt手柄模型及工程图手柄 .ipt 、手柄 .idw徽标仅模型徽标 .ipt压钉块仅模型压钉块 .ipt部件相关部件模型、六订书机 .iam 固定针示意等零件模型已提供视图、爆炸图订书机六视图 .idw及明细栏订书机 .ipn订书机爆炸图 .idw设计表达装拆动画订书机装拆动画 .wmv 完整表达产品的部件装配或拆解过程并添加特写镜头，分辨率为 800X600.展示动画订书机展示动画.wmv Studio 渲染完成，展示手柄开合与送钉块滑动；时长 5秒；分辨率为 800X600.题目 2四轴飞行器及设计改进本题目分为题目2-1 和题目 2-2 两部分，请首先根据给出的图纸及要求，完成四轴飞行器的模型建立与设计表达；再根据题目中列出的的用户对该产品的反馈信息，进一步完成四轴飞行器的设计改进。

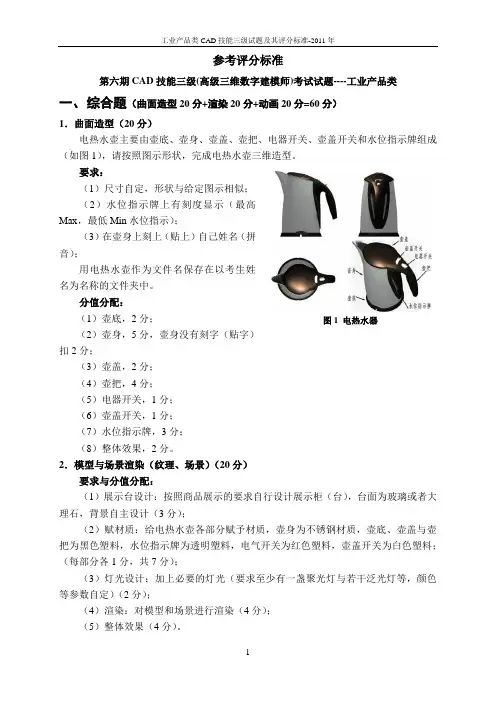

参考评分标准第六期CAD技能三级(高级三维数字建模师)考试试题----工业产品类一、综合题（曲面造型20分+渲染20分+动画20分=60分）1．曲面造型（20分）电热水壶主要由壶底、壶身、壶盖、壶把、电器开关、壶盖开关和水位指示牌组成（如图1），请按照图示形状，完成电热水壶三维造型。

要求：（1）尺寸自定，形状与给定图示相似；（2）水位指示牌上有刻度显示（最高Max，最低Min水位指示）；（3）在壶身上刻上（贴上）自己姓名（拼音）；用电热水壶作为文件名保存在以考生姓名为名称的文件夹中。

分值分配：（1）壶底，2分；图1 电热水器（2）壶身，5分，壶身没有刻字（贴字）扣2分；（3）壶盖，2分；（4）壶把，4分；（5）电器开关，1分；（6）壶盖开关，1分；（7）水位指示牌，3分；（8）整体效果，2分。

2．模型与场景渲染（纹理、场景）（20分）要求与分值分配：（1）展示台设计：按照商品展示的要求自行设计展示柜（台），台面为玻璃或者大理石，背景自主设计（3分）；（2）赋材质：给电热水壶各部分赋予材质，壶身为不锈钢材质，壶底、壶盖与壶把为黑色塑料，水位指示牌为透明塑料，电气开关为红色塑料，壶盖开关为白色塑料；（每部分各1分，共7分）；（3）灯光设计：加上必要的灯光（要求至少有一盏聚光灯与若干泛光灯等，颜色等参数自定）（2分）；（4）渲染：对模型和场景进行渲染（4分）；（5）整体效果（4分）。

3．动画制作（20分）制作展示电热水壶结构及功能的动画，要求在整个动画中体现如下动画技术：（1）摄影机动画（变焦与推拉效果）（3分）；（2）摄影机路径动画（摄影机绕电热水壶旋转展示电热水壶外部结构特征）（3分）；（3）制作展示电热水壶功能的动画：a）壶盖开关下压，壶盖打开；壶盖开关弹起，壶盖合上；b）模拟水壶倒水动作：倾倒水壶，可见水流从壶中流出；（各3分，共6分）（4）通过灯光颜色与亮度变化来展示电热水壶的质感（4分）；（5）整体效果（4分）。

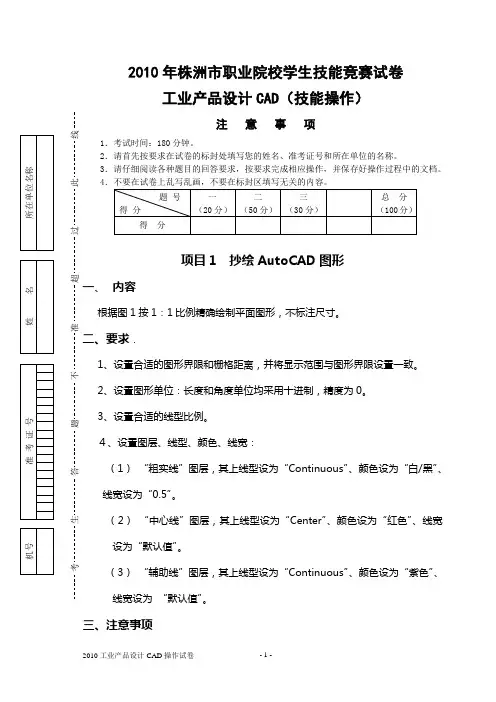

考 生 答 题 不 准 超 过 此 线2010年株洲市职业院校学生技能竞赛试卷工业产品设计CAD （技能操作）注 意 事 项1．考试时间：180分钟。

2．请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

3．请仔细阅读各种题目的回答要求，按要求完成相应操作，并保存好操作过程中的文档。

4．不要在试卷上乱写乱画，不要在标封区填写无关的内容。

项目1 抄绘AutoCAD 图形一、 内容根据图1按1：1比例精确绘制平面图形，不标注尺寸。

二、要求．1、设臵合适的图形界限和栅格距离，并将显示范围与图形界限设臵一致。

2、设臵图形单位：长度和角度单位均采用十进制，精度为0。

3、设臵合适的线型比例。

４、设臵图层、线型、颜色、线宽：（1） “粗实线”图层，其上线型设为“Continuous ”、颜色设为“白/黑”、线宽设为“0.5”。

（2） “中心线”图层，其上线型设为“Center ”、颜色设为“红色”、线宽设为“默认值”。

（3） “辅助线”图层，其上线型设为“Continuous ”、颜色设为“紫色”、线宽设为 “默认值”。

三、注意事项1、请考生先行在D 盘根目录下建立以抽签号为名的文件夹，并将所绘图形以“项目1.DWG ”为名保存至选手自建的文件夹中。

否则将以0分处理。

2、图形中的不同线型分别绘制在各自相应的图层中。

3、图线不要重复画。

4、一个点应直接给尺寸或通过捕捉准确定位。

5、辅助线图层使用后关闭。

6、图形的外轮廓线为封闭的多义线，要求连接光滑。

7、显示出线型宽度。

考 生 答 题 不 准 超 过 此 线项目2 根据所给的轴测图绘制零件图一、内容根据图2所给的轴测图绘制零件图。

二、要求布图均匀，绘图符合专业和国家绘图标准；零件表达要完整，正确；尺寸标注要完整、正确、清晰，并布臵合理；图纸幅面和比例自定，并选择标准图纸幅面；创建属性块标注表面粗糙度；标题栏按照图3的标题栏格式绘制并填写。

1、形位公差标注的具体要求如下：（1）φ12深8的孔中心轴线相对φ20深12的孔中心轴线的垂直度允差是≤0.025。

2021三维CAD认证培训考试试题库（有答案）试题1一.判断题(每题0.5分，共10题，总计10分)1.所谓逆向工程是根据现有的实体，精密测量其外形坐标点的数据，再根据测量所得的数据点构建物体的数字几何模型。

( )2.实体模型的造型方法有拉伸实体、旋转实体、扫描实体、混合实体、布尔运算生成实体。

( )3.布尔运算的优点是融合图形快，操作方便，图形容量小，便于修改。

( )4.产品是形状特征的集合( )5.SmartCAM属于CAE软件。

( )6.参数化设计是Pro/E独有的特点。

( )7.混合扫描是针对可变剖面的扫描，就是用统一路径，但路径中每段剖面的形状不同。

( )8.几何约束相同，拓扑约束不同可以出现不同的几何形状。

( )9.Pro/E中新的特征不能从旧的特征继承，只能重新创建。

( )10.构建几何实体表示法图形数据结构紧凑，输入数度较快，实体表现精确。

( )11.特征可以被视为包含多种信息的几何模型。

( )12.面向对象的特征包括精度特征、技术要求特征等，是一种不参与几何形状的构造。

( )13.在Pro/E的造型过程中应尽量采用低级特征，以保证绘图的准确性。

( )14.Solidworks和SolidEdge是一家公司生产的面向不同用户的产品。

( )15.数字化样机是三维CAD软件发展的趋势。

( )16.逆向工程的方法在现代工业中大量的取代了仿形加工技术。

( )17.Pro/E软件最早是针对PC机开发的，并在逐步发展过程中移植到工作站上。

( )18.CAE软件分析的准确率与分析模型的建造技术无关。

( )19.用Pro/E软件不仅可以进行机构的运动仿真还可以进行静态和动态的分析。

( )20.制造不仅要强盗CAM，而且要强调与CAD的集成。

( )二.选择题(每题0.5分，共10题，总计10分)1.Pro/E是公司的产品( )A AutodeskB Unigraphics SolutionsC PTCD Dassault2.下列不属于用“边界表示法”表示的实体模型的是( )A 线框模型B 实体模型C 曲面模型D 结构模型3.采用线框模型表示的实体模型可以进行( )A 布尔运算B 求取几何投影C 剖切运算D 明暗处理4.不属于CSG(构建实体几何法)基本实体的是( )A 立方体B 螺旋线C 球体D 环5.Pro/E中用边界表示法形成的特征是( )A 扫描特征B 孔C 倒角D 筋6.下列属于造型特征的是( )A 精度特征B 技术要求特征C 装配特征D 构成零件的主要形状特征7.对形状特征的'描述方法不包括( )A 边界表示法B 构建实体几何法C 混合法D 多视角表示法8.下列关于参数化描述正确的是( )A 参数化就是指对尺寸标注进行参数化处理B 参数化是Pro/E独有的特点C 是使用“关联性约束”来定义和修改几何模型D 参数化设计使设计过程变的更加复杂9.下列不属于三维CAD软件的是( )A CAXA电子图板B solidworksC UGD Pro/E10.Pro/E不能完成的功能有( )A 钣金设计B 工业设计C 逆向工程D 流体分析11.基本约束用于( )A 描述一个实体相对其他实体的位置B 约束几何元素的大小C 约束个几何元素的尺寸D 约束零部件的结构12.基准及测量实体包括点、线、面，是生成时的基础( )A 形状特征B 位置特征C 公差信息D 功能信息13.Pro/E中轮廓( )A 必须是闭合的B 必须是开放的C 可以是开放的也可以是闭合的D 不能相交14.零件的实体模型不能具有以下那种特征( )A 体积B 质量C 转动惯量D 运动学特征15.线性扫描在Pro/E中称为( )A 旋转B 扫描C 混合D 拉伸16.Pro/E的特点中不包括( )A 参数化B 基于特征C 实体模型D 机构仿真17.CAE是指( )A 计算机辅助设计B 计算机辅助制造C 计算机辅助分析D 计算机辅助制图18.Solidworks软件主要应用与( )A 机械设计B 模具设计C 电路分析D 有限元分析19.下列属于CAE软件的有( )A AutoCADB solidworksC AnysysD masterCAM20.CAtia软件是( )A CAD软件B CAE软件C CAM软件D CAD/CAE/CAM软件【参考答案】选择题CDBBA DDCAD AACDD DCADD判断题TFFTF FTTFF TTFFT TFFTT试题2cad中级考试试题及答案一、判断题1.ELEV命令对新生成的图元和已生成的图元都起作用。

CAD工业设计考试试题含答案1、()是用来支承轴的标准部件。

A、键B、齿轮C、滚动轴承D、销答案：C2、关于螺距误差，下列说法错误的是()A、螺距误差既会影响螺纹的旋合性也会影响连接螺纹的可靠性B、螺距误差包括累积误差和局部误差两部分C、螺距的局部误差与旋合长度有关，而累积误差与旋合长度无关D、将螺距误差换算成中径的补偿值，称为螺距误差的中径当量答案：C3、既支承回转零件，有传递动力的轴称为()A、心轴B、转轴C、传动轴答案：B4、关于杠杆百分表的使用特点，下列说法中错误的是()A、杠杆百分表体积较小，且杠杆测头的位移方向可以改变B、尤其适用于小孔的测量C、在机床上校正工件时使用灵活D、杠杆百分表的测头必须垂直于工件被测表面答案：D5、用游标卡尺测量工件的轴颈尺寸属于()A、直接测量、绝对测量B、直接测量、相对测量C、间接测量、绝对测量D、间接测量、相对测量答案：A6、表示机器或部件的图样称为()。

A、零件图B、装配图C、轴侧图D、三视图答案：B7、()是一组图形的核心，画图和看图都是从该图开场的。

A、主视图B、俯视图C、左视图D、右视图答案：A8、当同一机件上有几个被放大的局部时，应用()数字。

A、阿拉伯B、罗马C、英文D、中文答案：B9、对于机件的肋、轮辐及薄壁等，如按纵向剖切，这些构造都不画剖面符号，而用()将它们与其邻接局局部开。

A、粗实线B、细实线C、虚线D、细点画线答案：A10、下列哪一项不是3D 打印抛光机控制系统组成部分?()A、开关控制B、时间控制C、适度控制D、温度控制答案：C11、3DP技术使用的原材料是。

()A、金属材料B、粉末材料C、高分子材料D、光敏树脂答案：B12、用百分表测量工件的长度尺寸时，所采用的测量方法是()A、直接测量、绝对测量B、直接测量、相对测量C、间接测量、绝对测量D、间接测量、相对测量答案：B13、将机件向根本投影面投射所得的视图称为()视图。

A、根本B、局部C、斜D、向答案：B14、以下哪种3D 打印技术在金属增材制造中使用最多?()A、FDMB 、SLAC、3DPD 、SLS答案：D15、计量器具能准确读出的最小单位数值就是计量器具的()A、校正值B、示值误差C、分度值D、刻度间距答案：C16、以下哪种铸铁的断口呈灰黑色()A、马口铁B、白口铸铁C、麻口铸铁D、灰铸铁答案：D17、20CrMnTi 按用途和热处理特点属于()A、合金渗碳钢B、合金调质钢C、合金弹簧钢D、合金工具钢答案：A18、在孔或轴的根本尺寸后面，注出根本偏差代号和公差等级，这种标注形式用于()的零件图上。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==cad三级考试试题篇一：全国CAD等级考试三级第三期真题篇二：工业产品CAD技能三级试题1参考评分标准第X期 CAD技能三级(高级三维数字建模师)考试试题----工业产品类一、综合题（曲面造型20分+渲染20分+动画20分=60分）1．曲面造型（20分）完成图1所示某型水龙头的造型。

造型过程中所需的尺寸可自行定义，但要求最后所生成的零件外形接头与图示相似（其中开关手柄与阀体为中空结构）。

分值分配：（1）阀体，8分；（2）出水滤网，2分；（3）开关手柄，5分；（4）连接段，1分；（5）下水操纵杆，2分；（6）整体效果，2分。

2．模型与场景渲染（纹理、场景）（20分）要求与分值分配：（1）展示台设计：按照商品展示的要求自行设计展示台，可以放置在大理石地面或者木制台面上，背景可自主设计（3分）；（2）赋材质：根据个人喜好给水龙头各部分赋予材质，要求阀体为不锈钢，连接段为黄铜，其余可任选（每部分1.5分）；（3）灯光设计：加上必要的灯光（要求至少有一盏聚光灯与若干泛光灯等，颜色等参数自定）（2分）；（4）渲染：对模型和场景进行渲染（4分）；（5）整体效果（3.5分）。

3．动画制作（20分）制作展示水龙头结构及功能的动画，要求在整个动画中体现如下动画技术：（1）摄影机动画（变焦与推拉效果）（3分）；（2）摄影机路径动画（摄影机绕水龙头旋转展示水龙头外部结构特征）（3分）；（3）制作展示水龙头功能的动画：打开开关手柄，水从出水滤网盖下流出；关闭，则水流截止；开关手柄可以360°范围内任意旋转；下水操纵杆可在一定范围内移动（6分）；（4）通过灯光颜色与亮度变化来展示水龙头的质感（4分）；（5）整体效果（4分）。

二、零件参数化和变量化设计（20分）要求与分值分配：（1）根据图2（b）“阀杆”零件的二维图构建三维模型，该模型用于完成第三题中规定的装配过程仿真（4分）；（2）参数化图中所示的一组参数：?1=?10，SR=SR5，?2=?28，?3=?24，L1=83，L2=26，L3=10，L4=3，L5=8，建立这些参数间的关系式：SR=0.5?1，?2=2.8?1，?3=2.4?1，L1=8.3?1，L2=2.6?1，L3=?1，L4=0.3，L5=0.8?1（每个公式2分，共16分）。

全国职业院校技能大赛中职组“计算机辅助设计（工业产品CAD）”赛项样题参赛选手须知1.比赛时间4小时，赛题共3大题4道题目，参赛选手需完成全部题目。

2.题目1、题目2-1为基础设计模块，计65分；题目2-2、题目3为设计创新模块，计35分。

3.正式开赛前禁止开启赛题封条；参赛选手应始终保持赛题、图册完整，不得拆散赛题或图册。

4.参赛选手须严格按照题目规定的路径及名称保存文件，并在比赛过程中及时保存文件。

5.工程图依题目图纸样式，按机械制图“图样画法”国家标准绘制；工程图标题栏、明细栏要求如下：（1）六视图、爆炸图标题栏要求填写图样名称、图样代号及基础视图比例；零件图标题栏要求填写图样名称、图样代号、零件材料、零件重量及基础视图比例。

（2）工程图明细栏要求包含序号、代号、名称、数量、材料、重量及备注；明细栏总宽180mm，各列宽度依次为8mm、40mm、44mm、8mm、38mm、22mm、20mm。

6.所有模型及工程图、效果图、动画等由Autodesk Inventor完成；说明文档用Microsoft Word 或Microsoft PowerPoint完成。

参赛选手确认表题目1 订书机订书机是文书工具的一种，它利用细小的金属（即钉书针）把多张纸张或其他物件结合在一起。

订书机如图1-1，根据给出的图纸及要求，完成订书机的建模与表达。

题目1需要提交的文件见表1-1；所有文件须保存在“D: \ 机位号 \ 1-订书机\”；不得为不同类型的文件建立单独的文件夹。

表1-1 题目1需提交的文件图1-1 订书机本题目分为题目2-1和题目2-2两部分。

首先根据给出的图纸及相关要求，完成四轴飞行器的建模与表达；再根据题目中列出的改进需求，进一步完成四轴飞行器的设计改进。

题目2-1 四轴飞行器四轴飞行器如图2-1。

根据给出的图纸及要求，完成四轴飞行器的建模与表达。

需要提交的文件见表2-1。

所有文件须保存在“D: \ 机位号 \ 2-1-四轴飞行器\”；不得为不同类型的文件建立单独的文件夹。

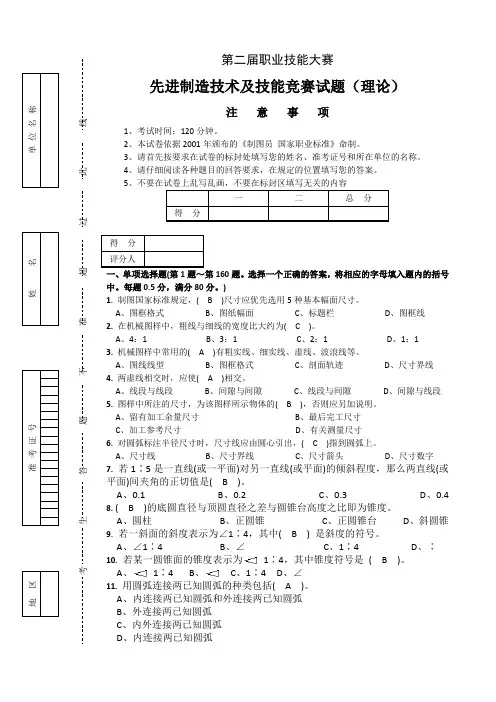

第二届职业技能大赛 先进制造技术及技能竞赛试题（理论） 注 意 事 项 1、考试时间：120分钟。

2、本试卷依据2001年颁布的《制图员 国家职业标准》命制。

3、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

4、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

5 一 二 总 分 得 分 得 分 评分人 一、单项选择题(第1题～第160题。

选择一个正确的答案，将相应的字母填入题内的括号中。

每题0.5分，满分80分。

) 1. 制图国家标准规定，( B )尺寸应优先选用5种基本幅面尺寸。

A 、图框格式 B 、图纸幅面 C 、标题栏 D 、图框线 2. 在机械图样中，粗线与细线的宽度比大约为( C )。

A 、4：1 B 、3：1 C 、2：1 D 、1：1 3. 机械图样中常用的( A )有粗实线、细实线、虚线、波浪线等。

A 、图线线型 B 、图框格式 C 、剖面轨迹 D 、尺寸界线 4. 两虚线相交时，应使( A )相交。

A 、线段与线段 B 、间隙与间隙 C 、线段与间隙 D 、间隙与线段 5. 图样中所注的尺寸，为该图样所示物体的( B )，否则应另加说明。

A 、留有加工余量尺寸 B 、最后完工尺寸 C 、加工参考尺寸 D 、有关测量尺寸 6. 对圆弧标注半径尺寸时，尺寸线应由圆心引出，( C )指到圆弧上。

A 、尺寸线 B 、尺寸界线 C 、尺寸箭头 D 、尺寸数字 7. 若1∶5是一直线(或一平面)对另一直线(或平面)的倾斜程度，那么两直线(或平面)间夹角的正切值是( B )。

A 、0.1 B 、0.2 C 、0.3 D 、0.4 8. ( B )的底圆直径与顶圆直径之差与圆锥台高度之比即为锥度。

A 、圆柱 B 、正圆锥 C 、正圆锥台 D 、斜圆锥 9. 若一斜面的斜度表示为∠1∶4，其中( B ) 是斜度的符号。

A 、∠1∶4 B 、∠ C 、1∶4 D 、∶ 10. 若某一圆锥面的锥度表示为 1∶4，其中锥度符号是 ( B )。

广东省CAD绘图员（电子）技能鉴定三级鉴定试题样卷说明：本试题共三页四题，考试时间为3小时，本试卷采用软件版本为Altium Designer15 (可兼容DXP 2004 SP2)。

上交考试结果方式：１、考生须在监考人员指定的硬盘驱动器下建立一个考生文件夹，文件夹名称以本人准考证后8位阿拉伯数字来命名（如：准考证651212348888的考生以“12348888”命名建立文件夹）。

2、考生根据题目要求完成作图，并将答案保存到考生文件夹中。

第一题原理图模板制作１、在考生文件夹新建一个原理图设计模板文件，名为：mydot1.schdot。

２、设置图纸大小为A4，水平放置，工作区颜色为18号色，边框颜色为3号色。

３、绘制自定义标题栏如样图1所示。

其中边框直线为小号直线，颜色为3号，文字大小为16磅，颜色为黑色，字体为仿宋_GB2312。

图1第二题原理图库操作１、在考生文件夹新建一个以自己名字拼音首字母命名的PCB项目文件。

例：考生陈大勇的文件名为：CDY.PRJPCB。

２、在考生的PCB项目中新建原理图库文件，命名为schlib1.SchLib。

３、在schlib1.SchLib库文件中建立样图2所示的带有子件的新元件，元件命名为SN7406N。

其中第7、14号引脚分别为GND、VCC。

４、在schlib1. SchLib库文件中建立样图3所示的新元件，元件命名为SAA1064。

５、保存操作结果。

图2 图3第三题 PCB库操作１、在考生的PCB项目中新建PCB库文件，命名为PCBLIB1.PcbLib。

２、在schlib1.SchLib库文件中根据图4(a)给出的相应参数要求创建SN7406N的PCB元件封装，命名为SOP14。

单位：inches (millimeters)。

3、根据图4(b)给出的相应参数要求在PCBLIB1. PcbLib文件中继续新建元件SAA1064的PCB元件封装，命名为DIP24。

扬州市扬州市工业产品设计工业产品设计工业产品设计（（CAD ）技术技能大赛试题（中职学生组中职学生组）） 时间时间：：240分钟题目一题目一：：根据所提供的根据所提供的图纸图纸图纸进行数据模型创建进行数据模型创建进行数据模型创建，，并生成生成部分工程图部分工程图部分工程图。

（30分） 1．根据附图1零件图纸构建实体三维模型，并生成零件图（参照原图纸所采用的视图表达方法，并标注尺寸）。

最终需提交三维模型及零件图。

三维模型用*.ipt 格式提交，零件视图用*.dwg 格式提交。

文件存放位置：D /选手姓名/试题一/*.*（文件夹需自己新建） 注：图中未注尺寸图中未注尺寸，，如倒角等可凭目测比例自行确定如倒角等可凭目测比例自行确定。

题目二题目二：：参照参照所提供的所提供的所提供的电水壶电水壶电水壶外观图形外观图形外观图形（（见附图2）进行三维建模进行三维建模，，并输出效果图。

（30分）1. 根据目测外观尺寸比例再现产品的三维模型。

2. 内部结构无需设计，外部细节结构尺寸按目测比例自定。

3. 完成两种配色方案且各生成一张渲染效果图。

4. 所有文件用零件或产品名称作为文件名，按要求分别保存为*.ipt 、*.jpg 格式，文件保存路径为D /选手姓名/试题二/*.*。

题目三题目三：：设计设计创意台灯创意台灯创意台灯。

（40分） 1.以附图3中所示的灯泡元件零部件图纸尺寸为参考，借助计算机辅助设计软件重新创意、设计制作一款台灯，生成主要外观零件的数字模型；并制作零件的三视图、产品装配图、爆炸图等工程图纸，标注主要尺寸；制作出产品立体渲染效果图（斜45°视角）；选手用不超过一百字的文档对设计的产品进行创意解释。

所有文件用零件或产品名称作为文件名，按要求分别保存为*.ipt 、*.dwg 、*.jpg 、*.doc 等格式，存到指定文件夹。

要求：设计的台灯必须除了包括题目提供的零部件之外，还至少要包括开关、台灯座、台灯架、台灯罩等。

工业产品设计〔CAD〕技能大赛试卷〔中职高职组〕
题目一：根据所提供的图纸进行进行数据模型创建，并生成部分工程图。

〔40分〕
根据图纸〔见附图1-附图4〕完成电吹风内部零件的模型创建、完成部件装配并生成电吹风电机架零件图。

用零件〔或部件〕名称作为文件名，相应文件格式分别为ipt、iam、idw。

文件保存路径为D：\XXX(选位号)\题目一。

注：图中未注尺寸，如倒角等可凭目测比例自行确定。

题目二：根据儿童电视产品外观视图(见图5所示)进行三维建模，并输出效果图。

〔20分〕
1. 根据给定的外观尺寸完整再现产品的三维模型。

2. 内部结构无需设计，外部细节结构尺寸按目测比例自定。

3. 完成两种配色方案且各生成一张渲染效果图。

4. 所有文件用零件或产品名称作为文件名，按要求分别保存为ipt、iam、jpg 格式，文件保存路径为D：\XXX(选位号)\题目二。

题目三：设计电吹风。

〔40分〕
以第一题中给定电吹风内部结构为核心，设计电吹风外观，攥写约120字的设计说明。

设计要求：具有强弱两个风速档位，外接电源，另配有鱼嘴型出风口的外接件。

生成电吹风除内部元件外所有零件的模型、主体外形的零件图及表达视图〔爆炸图〕，提交产品渲染图，用产品〔或零件〕名称作为文件名，格式分别为doc、ipt、idw、ipn、jpg，保存路径为D：\XXX(选位号)\题目三。

附图4
电吹风核心部件
附图5。

1.Pro/E Wildfire 使用尺寸来驱动特征，即通过修改尺寸可以驱动模型，已建立的模型随尺寸的改变而改变。

2.进入Pro/E的零件模式时，窗口右侧的特征工具栏中放置了常见的特征，便于用户查找，可以依据作用的不同，分为基准、基本特征、工程特征、和编辑特征4种类型。

3.通过“创建两点直线”命令绘制的直线需要的两个要素是起始点和终止点。

4.模具设计必须有一个设计模型，也就是模具将要制造的产品原型。

5.Pro/ENGIEER中可以建立的基准特征包括了平面、轴和坐标系。

6.可以用两种方法来创建浇注系统，一种是直接利用流通菜单的各个选项，另一种是利用去除材料特征。

7.要建立一个装配或者组件，用户必须首先调入或者建立一个基础部件（零部件或子装配），或建立三个正交的基准面作为第一个特征。

,8.模具和铸造特征存在于组件级中，分为常规特征和用户定义特征。

9.塑料在模具型腔凝固形成塑件，为了将塑件取出，必须将模具型腔打开，也就是必须将模具分为两部分，即定模和动模两大部分。

10.当选择“分割”选项时，系统将在菜单管理器中显示“分割体积块”菜单，在该菜单中，列出了分割体积块材料的一些选项，有分割材料类型和分割体积块个数方式可以分割体积块。

11.零件、组件和钣金件都可以用作设计模型12、使用拔模检测可以确定模型内部的零件是否被适当拔模，以使模具或铸件能够干净彻底地（一）单选题1.Pro/E Wildfire2.0参数化建模的特点有：（C）A．基于特征B．全尺寸约束C．尺寸驱动D．单一数据库2、3D图形是由事先在（A）中绘制的2D图形通过空间中的几何变换得到的。

A草绘器B编辑器C指示器D捕捉器3、操作是模拟浇注过程，在模具组件的型腔和浇注系统中填充材料，生成该模具的原始成型件。

（B）A．拆模B．铸模C．开模D．创建分型面4、Pro/ENGIEER中绘制零件实体造型的过程被称之为（ B ）A2D造型 B 3D 造型 C 曲面造型D绘制工程图5、进行装配工作的过程是在Pro/ENGIEER的（ D ）模式下进行的。

2016年全国职业院校技能大赛中职组
“计算机辅助设计（工业产品CAD）”赛项
一、竞赛内容
本赛项分为基础设计和设计创新两个模块。

两个模块均为现场比赛，合并计时4小时。

各模块的详细内容与要求如下。

二、技术规范
赛项涉及技术规范如下。

二、成绩评定
赛项各模块评分方法、细则及评分原则如下。

四、创意设计
基本要求：
•贴近实际，实用性强，能与图片所给基本吻合；
•完成图片所示结构外观设计。

需提交的文件包括：
1、所有零件的数字模型（“.ipt”文件）；
2、主要零件工程图（“.idw”文件，选取2个主要零件生成零件工程图即可）；
3、产品的装配模型（“.iam”文件）；
4、产品的表达视图（“.ipn”文件）；
5、由表达视图文件（“.ipn”文件）生成的爆炸图及明细表（“.idw”文件）；
6、3张不同角度的外观效果图（“.jpg”文件）；
7、说明文档（“.doc”文件）；
题目1、基础设计
题目2、创新设计。
