(完整版)CAD考试试题集锦.doc

cad考试试题库及参考答案一、选择题（共 20 题，每题 2 分）1、在 CAD 中，以下哪个快捷键可以用于重复上一个命令？（）A Enter 键B Space 键C Esc 键D Ctrl ＋ Z 键答案：A2、要绘制一个半径为 50 的圆，以下命令正确的是（）A CIRCLE 50B CIRCLE （50)C CIRCLE, 50D CIRCLE, （50)答案：B3、在 CAD 中，取消命令执行的快捷键是（）A Enter 键B Esc 键C Space 键D Ctrl ＋ C 键答案：B4、以下哪种方法不能用于复制对象？（）A 复制（COPY）命令B 镜像（MIRROR）命令C 阵列（ARRAY）命令D 旋转（ROTATE）命令答案：D5、绘制直线时，若要指定直线的长度，应该在命令行输入（）A 距离值B 角度值C 坐标值D 以上都可以6、修剪命令（TRIM）的快捷键是（）A TRB TIC TMD TS答案：A7、在 CAD 中，以下哪个命令可以将对象沿水平方向或垂直方向移动？（）A 移动（MOVE）命令B 偏移（OFFSET）命令C 旋转（ROTATE）命令D 缩放（SCALE）命令答案：A8、若要在 CAD 中绘制一个正多边形，边数为 8，以下命令正确的是（）A POLYGON 8B POLYGON （8)C POLYGON, 8D POLYGON, （8)答案：B9、以下哪个命令可以用于创建矩形？（）A RECTANGB RECTANGLEC BOXD POLYGON答案：B10、延伸命令（EXTEND）的快捷键是（）A EXB EC EXTD ES11、要将一个对象旋转 45 度，以下命令正确的是（）A ROTATE 45B ROTATE （45)C ROTATE, 45D ROTATE, （45)答案：B12、以下哪个命令可以用于测量两点之间的距离？（）A DISTB AREAC LISTD ID答案：A13、缩放命令（SCALE）的快捷键是（）A SCB SC SSD CS答案：A14、在 CAD 中，图层的作用是（）A 方便管理图形B 改变图形颜色C 改变图形线型D 以上都是答案：D15、以下哪个命令可以用于修改对象的特性，如颜色、线型等？（）A PROPERTIESB CHANGEC MODIFYD EDIT答案：A16、图案填充命令（BHATCH）的快捷键是（）A BHB HC BHATD BHA答案：B17、要将图形保存为 dwg 格式，以下操作正确的是（）A 文件保存B 文件另存为C 文件输出D 文件打印答案：B18、以下哪个命令可以用于绘制圆弧？（）A ARCB CIRCLEC ELLIPSED POLYGON答案：A19、以下哪种坐标输入方式是绝对坐标？（）A ＠10,20B 10,20C 10,20D ＄10,20答案：B20、以下哪个命令可以用于创建文字？（）A TEXTB DTEXTC MTEXTD 以上都是答案：D二、填空题（共 10 题，每题 2 分）1、 CAD 软件的全称是________。

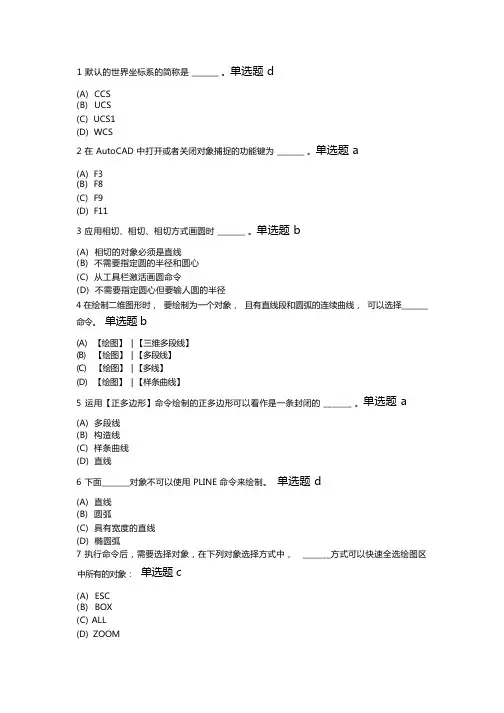

1 默认的世界坐标系的简称是 _______ 。

单选题 d(A) CCS(B) UCS(C) UCS1(D) WCS2 在 AutoCAD 中打开或者关闭对象捕捉的功能键为 _______ 。

单选题 a(A) F3(B) F8(C) F9(D) F113 应用相切、相切、相切方式画圆时 _______ 。

单选题 b(A) 相切的对象必须是直线(B) 不需要指定圆的半径和圆心(C) 从工具栏激活画圆命令(D) 不需要指定圆心但要输人圆的半径4 在绘制二维图形时，要绘制为一个对象，且有直线段和圆弧的连续曲线，可以选择_______ 命令。

单选题 b(A) 【绘图】 | 【三维多段线】(B) 【绘图】 | 【多段线】(C) 【绘图】 | 【多线】(D) 【绘图】 | 【样条曲线】5 运用【正多边形】命令绘制的正多边形可以看作是一条封闭的 _______ 。

单选题 a(A) 多段线(B) 构造线(C) 样条曲线(D) 直线6 下面_______对象不可以使用 PLINE 命令来绘制。

单选题 d(A) 直线(B) 圆弧(C) 具有宽度的直线(D) 椭圆弧7 执行命令后，需要选择对象，在下列对象选择方式中， _______方式可以快速全选绘图区中所有的对象：单选题 c(A) ESC(B) BOX(C) ALL(D) ZOOM8EXPLODE(分解)命令对_______ 图形实体无效。

单选题 c(A) 多段线(B) 正多边形(C) 圆(D) 尺寸标注9 执行多段线编辑(PEdit)命令时，对于【合并(J)】对象之间的关系，下列说法正确的是_______ 。

单选题 a(A) 必须端点重合(B) 端点可以不重合(C) 端点重合一定可以合并(D) 合并后图形对象属性没有任何变化10 要在 60mm 长的直线上标注带公差“φ60h6”直径尺寸，则需执行_______步骤。

单选题d(A) 用直径标注，手工输入尺寸文本内容“60h6”(B) 用“标注>公差”(C) 将尺寸分解后再添加公差(D) 用线性标注，然后手工输入尺寸文本内容“%%C<>h6”11 使用图案 ANSI31 进行填充时，设置【角度】为15º，填充的剖面线是 _______度。

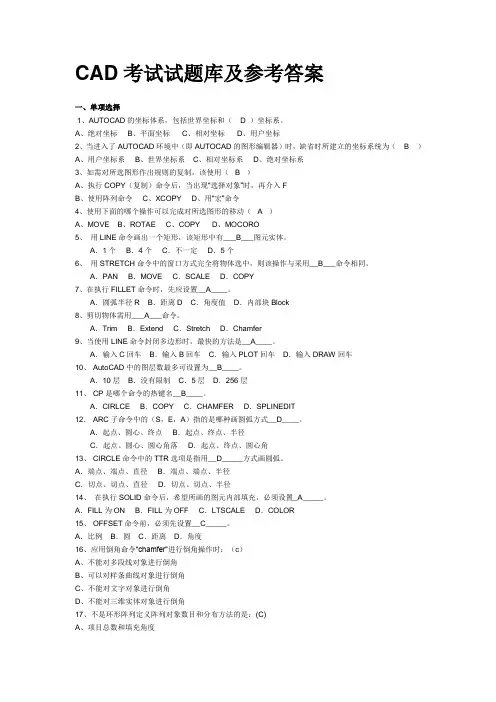

CAD考试试题库及参考答案一、单项选择1、AUTOCAD的坐标体系，包括世界坐标和（ D ）坐标系。

A、绝对坐标B、平面坐标C、相对坐标D、用户坐标2、当进入了AUTOCAD环境中（即AUTOCAD的图形编辑器）时，缺省时所建立的坐标系统为（ B ）A、用户坐标系B、世界坐标系C、相对坐标系D、绝对坐标系3、如需对所选图形作出规则的复制，该使用（ B ）A、执行COPY（复制）命令后，当出现“选择对象”时，再介入FB、使用阵列命令C、XCOPYD、用“宏”命令4、使用下面的哪个操作可以完成对所选图形的移动（ A ）A、MOVEB、ROTAEC、COPYD、MOCORO5、用LINE命令画出一个矩形，该矩形中有___B___图元实体。

A．1个B．4个C．不一定D．5个6、用STRETCH命令中的窗口方式完全将物体选中，则该操作与采用__B___命令相同。

A．PAN B．MOVE C．SCALE D．COPY7、在执行FILLET命令时，先应设置__A____。

A．圆弧半径R B．距离D C．角度值D．内部块Block8、剪切物体需用___A___命令。

A．Trim B．Extend C．Stretch D．Chamfer9、当使用LINE命令封闭多边形时，最快的方法是__A____。

A．输入C回车B．输入B回车C．输入PLOT回车D．输入DRAW回车10、 AutoCAD中的图层数最多可设置为__B____。

A．10层B．没有限制C．5层D．256层11、 CP是哪个命令的热键名__B____。

A．CIRLCE B．COPY C．CHAMFER D．SPLINEDIT12． ARC子命令中的（S，E，A）指的是哪种画圆弧方式__D____。

A．起点、圆心、终点B．起点、终点、半径C．起点、圆心、圆心角落D．起点、终点、圆心角13、 CIRCLE命令中的TTR选项是指用__D_____方式画圆弧。

A．端点、端点、直径B．端点、端点、半径C．切点、切点、直径D．切点、切点、半径14、在执行SOLID命令后，希望所画的图元内部填充，必须设置_A_____。

完整版cad考试试题库及参考答案一、单选题1. CAD软件中，用于创建直线的命令是：A. LINEB. CIRCLEC. RECTANGLED. ARC答案：A2. 在CAD中，使用哪个命令可以快速缩放视图？A. ZOOMB. PANC. ROTATED. MIRROR答案：A3. 以下哪个选项不是CAD图层属性？A. 颜色B. 线型C. 线宽D. 填充答案：D二、多选题1. CAD中，以下哪些工具可以用于修改对象？A. ERASEB. MOVEC. ROTATED. COPY答案：ABCD2. 在CAD中，哪些命令可以创建圆形？A. CIRCLEB. ARCC. ELLIPSED. POLYLINE答案：ABC三、判断题1. 在CAD中，使用“GROUP”命令可以将多个对象组合成一个组。

答案：正确2. CAD中的“ARRAY”命令只能创建矩形阵列。

答案：错误3. 在CAD中，使用“TRIM”命令可以延伸对象。

答案：错误四、填空题1. 在CAD中，使用“____”命令可以创建多段线。

答案：PLINE2. 要改变CAD中对象的颜色，可以使用“____”命令。

答案：COLOR3. CAD中，使用“____”命令可以对对象进行镜像复制。

答案：MIRROR五、简答题1. 请简述CAD中“OFFSET”命令的作用。

答案：OFFSET命令用于创建与指定对象平行且具有一定距离的新对象。

2. 描述CAD中“ARRAY”命令的两种基本类型。

答案：ARRAY命令的两种基本类型是矩形阵列和环形阵列。

矩形阵列用于创建对象的行和列，而环形阵列则用于创建围绕一个中心点的对象阵列。

六、绘图题1. 请使用CAD软件绘制一个长为100单位，宽为50单位的矩形，并将其旋转45度。

答案：（答案为绘图操作步骤）- 使用RECTANGLE命令绘制一个长100单位，宽50单位的矩形。

- 使用ROTATE命令将矩形旋转45度。

2. 绘制一个半径为30单位的圆，并在圆心处创建一个直径为10单位的小圆。

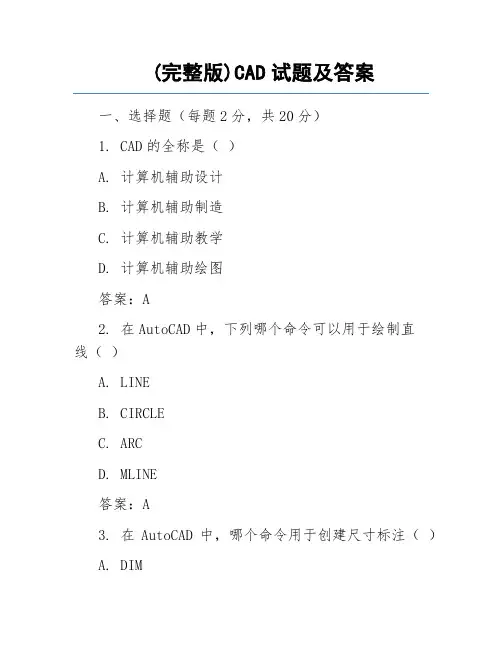

(完整版)CAD试题及答案一、选择题（每题2分，共20分）1. CAD的全称是（）A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助教学D. 计算机辅助绘图答案：A2. 在AutoCAD中，下列哪个命令可以用于绘制直线（）A. LINEB. CIRCLEC. ARCD. MLINE答案：A3. 在AutoCAD中，哪个命令用于创建尺寸标注（）A. DIMB. MTEXTC. TEXTD. QDIM答案：A4. 在AutoCAD中，以下哪个快捷键用于撤销上一步操作（）A. Ctrl + ZB. Ctrl + YC. Ctrl + CD. Ctrl + X答案：A5. 在AutoCAD中，以下哪个命令用于创建矩形（）A. RECTB. POLYGONC. donutD. CIRCLE答案：A6. 在AutoCAD中，以下哪个命令用于修剪图形（）A. TRIMB. EXTENDC. ERASED. SCALE答案：A7. 在AutoCAD中，以下哪个命令用于创建渐变色填充（）A. HATCHB. SOLIDC. GRADIENTD. PATTERN答案：C8. 在AutoCAD中，以下哪个命令用于创建文字样式（）A. STYLEB. TEXTC. MTEXTD. DTEXT答案：A9. 在AutoCAD中，以下哪个命令用于创建三维实体（）A. EXTRUDEB. PRESSPULLC. UNIOND. SUBTRACT答案：A10. 在AutoCAD中，以下哪个命令用于创建三维曲面（）A. LOFTB. SWEEPC. revolveD. 3DFACE答案：D二、填空题（每题2分，共20分）1. 在AutoCAD中，可以通过【______】命令打开图层特性管理器。

答案：LAYER2. 在AutoCAD中，可以通过【______】命令进行视图缩放。

答案：ZOOM3. 在AutoCAD中，可以通过【______】命令进行视图平移。

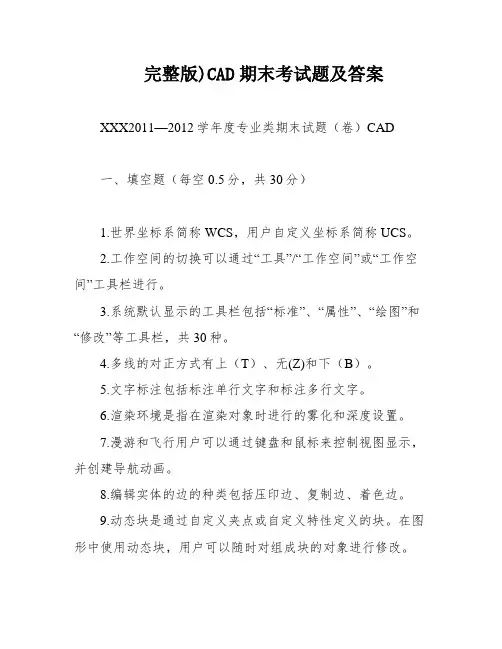

完整版)CAD期末考试题及答案XXX2011—2012学年度专业类期末试题（卷）CAD一、填空题（每空0.5分，共30分）1.世界坐标系简称WCS，用户自定义坐标系简称UCS。

2.工作空间的切换可以通过“工具”/“工作空间”或“工作空间”工具栏进行。

3.系统默认显示的工具栏包括“标准”、“属性”、“绘图”和“修改”等工具栏，共30种。

4.多线的对正方式有上（T）、无(Z)和下（B）。

5.文字标注包括标注单行文字和标注多行文字。

6.渲染环境是指在渲染对象时进行的雾化和深度设置。

7.漫游和飞行用户可以通过键盘和鼠标来控制视图显示，并创建导航动画。

8.编辑实体的边的种类包括压印边、复制边、着色边。

9.动态块是通过自定义夹点或自定义特性定义的块。

在图形中使用动态块，用户可以随时对组成块的对象进行修改。

10.三维实体是具有体积、质量、重心、回转半径、惯性距等特征的三维对象。

11.在AutoCAD2007中，用户可以创建的光源有电光源、聚光灯光源和平行光光源。

12.相切、相切、半径法是指通过指定圆的两个切点和半径来绘制圆。

13.绘制圆环的步骤中，先输入圆环的内径和外径，后确定圆环的中心点。

14.计算机辅助设计是工程技术人员在CAD系统的辅助下，根据产品的设计程序进行设计的一项新技术。

15.菜单栏包括11种，每一种菜单中都含有四种显示情况：命令后跟右三角、后跟省略号、后跟快捷键或功能键或命令呈灰色。

16.要对图形对象进行编辑就必须选中图形对象，在AutoCAD2007中，选择对象的方法很多，常用的有直接拾取、矩形框选择、不规则区域选择和快速选择。

17.在设置显示精度时，如果设置的精度越高，即分辨率就越高，计算机计算的时间也越长，显示图形的速度也就越慢。

18.三维基本实体的种类包括多段体、长方体、楔体、圆柱体、圆锥体、球体、圆环体、棱锥面。

19.布尔运算中只留重复的一部分的运算是交集运算，从一个图形中去掉与另一个图形重复部分的运算是差集运算。

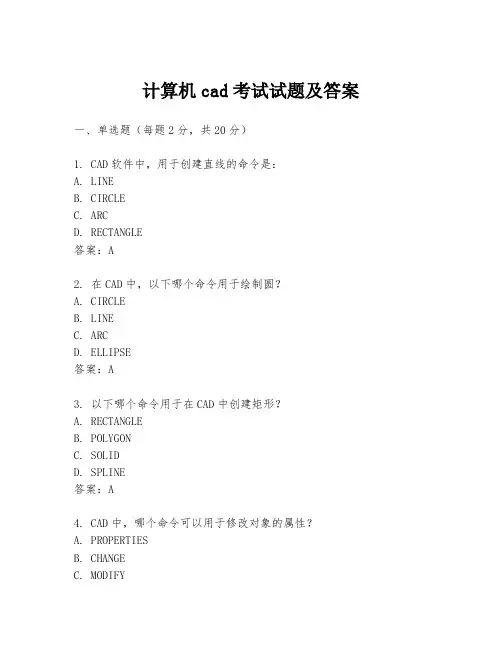

计算机cad考试试题及答案一、单选题（每题2分，共20分）1. CAD软件中，用于创建直线的命令是：A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 在CAD中，以下哪个命令用于绘制圆？A. CIRCLEB. LINEC. ARCD. ELLIPSE答案：A3. 以下哪个命令用于在CAD中创建矩形？A. RECTANGLEB. POLYGONC. SOLIDD. SPLINE答案：A4. CAD中，哪个命令可以用于修改对象的属性？A. PROPERTIESB. CHANGEC. MODIFYD. EDIT答案：A5. 在CAD中，如何快速选择所有相同类型的图形对象？A. SELECT ALLB. FILTERC. QUERYD. GROUP答案：B6. 以下哪个命令用于在CAD中创建多边形？A. POLYGONB. RECTANGLEC. CIRCLED. ELLIPSE答案：A7. 在CAD中，哪个命令用于绘制圆弧？A. ARCB. CIRCLEC. ELLIPSED. SPLINE答案：A8. CAD中，哪个命令可以用于创建样条曲线？A. SPLINEB. LINEC. POLYLINED. ARC答案：A9. 在CAD中，以下哪个命令用于创建文本？A. TEXTB. MTEXTC. DTEXTD. ALL答案：D10. 以下哪个命令用于在CAD中创建点？A. POINTB. CIRCLEC. LINED. RECTANGLE答案：A二、多选题（每题3分，共15分）1. 在CAD中，以下哪些命令可以用于创建二维图形？A. LINEB. CIRCLEC. 3DFACED. SPLINE答案：A, B, D2. 以下哪些命令在CAD中用于编辑对象？A. MOVEB. ROTATEC. SCALED. COPY答案：A, B, C, D3. 在CAD中，以下哪些命令用于创建三维图形？A. 3DSOLIDB. SPHEREC. TORUSD. BOX答案：A, B, C, D4. CAD中，以下哪些命令用于修改对象的属性？A. PROPERTIESB. CHANGEC. MODIFYD. EDIT答案：A, C5. 在CAD中，以下哪些命令用于选择对象？A. SELECTB. FILTERC. WINDOWD. CROSSING答案：A, B, C, D三、判断题（每题1分，共10分）1. CAD软件中的“ARRAY”命令可以用来创建对象的阵列。

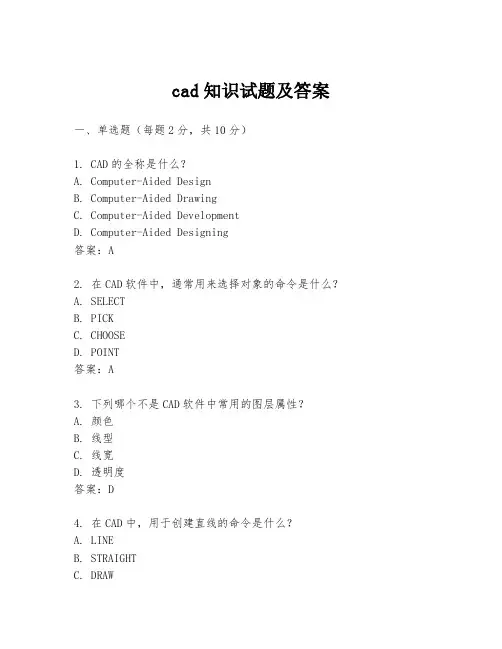

cad知识试题及答案一、单选题（每题2分，共10分）1. CAD的全称是什么？A. Computer-Aided DesignB. Computer-Aided DrawingC. Computer-Aided DevelopmentD. Computer-Aided Designing答案：A2. 在CAD软件中，通常用来选择对象的命令是什么？A. SELECTB. PICKC. CHOOSED. POINT答案：A3. 下列哪个不是CAD软件中常用的图层属性？A. 颜色B. 线型C. 线宽D. 透明度答案：D4. 在CAD中，用于创建直线的命令是什么？A. LINEB. STRAIGHTC. DRAWD. CREATE答案：A5. CAD软件中，用来缩放视图的命令是什么？A. ZOOMB. SCALINGC. EXPANDD. MAGNIFY答案：A二、多选题（每题3分，共15分）1. CAD软件可以用于以下哪些领域？A. 建筑B. 机械设计C. 电子电路设计D. 游戏开发答案：A B C2. 在CAD软件中，以下哪些操作可以改变对象的大小？A. SCALEB. STRETCHC. MOVED. ROTATE答案：A B3. 下列哪些是CAD软件中常用的绘图工具？A. 直线B. 圆C. 文本D. 表格答案：A B C4. CAD软件中，以下哪些命令可以用来复制对象？A. COPYB. OFFSETC. ARRAYD. MIRROR答案：A C D5. 在CAD中，以下哪些选项是打印图纸时需要设置的？A. 纸张大小B. 打印比例C. 线型D. 颜色答案：A B三、判断题（每题1分，共5分）1. CAD软件只能用于二维绘图。

（错误）2. CAD软件中的图层可以设置不同的颜色和线型。

（正确）3. CAD软件中的“撤销”命令是UNDO。

（正确）4. CAD软件中的“保存”命令是SAVE。

（正确）5. CAD软件中的“打印”命令是PRINT。

cad考试试题库及参考答案CAD考试试题库及参考答案一、选择题1. CAD软件中，"M"命令通常用于：A. 移动B. 镜像C. 偏移D. 缩放答案：A2. 在CAD中，以下哪个选项不是图层属性？A. 颜色B. 线型C. 线宽D. 图形答案：D3. 下列哪个命令用于创建圆弧？A. CIRCLEB. ARCC. ELLIPSED. POLYGON答案：B二、填空题4. 在CAD中，使用______命令可以画直线。

答案：LINE5. 要修改一个已有的圆的半径，可以使用______命令。

答案：OFFSET三、简答题6. 请简述在CAD中如何创建一个矩形。

答案：在CAD中创建矩形，可以使用RECTANGLE命令。

首先指定矩形的一个角点，然后输入矩形的宽度和高度值。

7. 描述如何在CAD中使用阵列功能。

答案：在CAD中使用阵列功能，首先选择ARRAY命令，然后选择要阵列的对象。

接下来，根据需要选择矩形阵列或环形阵列，并输入相应的行数、列数或环形阵列的中心点以及阵列的数量。

四、绘图题8. 根据以下尺寸绘制一个简单的房屋平面图：- 房屋长度：20单位- 房屋宽度：15单位- 门宽：2单位- 窗户宽：3单位答案：首先使用LINE命令绘制房屋的轮廓，然后使用OFFSET命令为门窗创建开口。

使用MOVE命令将门窗放置在正确的位置。

五、综合应用题9. 你被要求在一个现有的CAD图纸上添加一个直径为10单位的圆形，该圆形的中心位于一个已有直线的中点上。

请描述操作步骤。

答案：首先，使用CENTER命令找到直线的中点。

然后，使用CIRCLE命令以该中点为圆心，输入半径10单位来绘制圆形。

最后，使用TRIM命令修剪掉圆形与直线相交的部分，以确保圆形与直线的边界对齐。

六、判断题10. 在CAD中，使用TRIM命令可以延伸对象。

答案：错误。

TRIM命令用于修剪对象，而不是延伸。

11. 镜像命令（MIRROR）在CAD中可以复制对象并创建一个镜像。

cad考试试题及答案CAD考试试题及答案一、选择题（每题2分，共20分）1. 在AutoCAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. POLYGON答案：A2. 以下哪个选项不是AutoCAD图层属性的一部分？A. 颜色B. 线型C. 线宽D. 填充图案答案：D3. 在AutoCAD中，如何快速切换当前图层？A. 使用“LAYER”命令B. 使用“LAYER”工具栏C. 使用“LAYER”菜单D. 使用“LAYER”快捷键（F2）答案：D4. 以下哪个AutoCAD命令用于创建圆？A. CIRCLEB. ARCC. ELLIPSED. SPLINE答案：A5. 在AutoCAD中，如何快速缩放以显示整个绘图区域？A. 使用“ZOOM”命令B. 使用“ZOOM”菜单C. 使用“ZOOM”工具栏D. 使用“ZOOM”快捷键（Z 然后 E）答案：D6. 以下哪个命令不是AutoCAD中的修改命令？A. MOVEB. COPYC. ARRAYD. OFFSET答案：C7. 在AutoCAD中，如何创建一个矩形？A. 使用“RECTANGLE”命令B. 使用“POLYGON”命令C. 使用“LINE”命令D. 使用“CIRCLE”命令答案：A8. 以下哪个选项是AutoCAD中的单位设置？A. 英寸B. 毫米C. 米D. 所有选项都是答案：D9. 在AutoCAD中，以下哪个命令用于创建多段线？A. PLINEB. SPLINEC. ARCD. CIRCLE答案：A10. 以下哪个选项不是AutoCAD中的图形对象？A. 点B. 线C. 面D. 颜色答案：D二、填空题（每题2分，共10分）1. 在AutoCAD中，使用________命令可以测量两点之间的距离。

答案：DIST 或 MEASURE2. 要将一个对象复制到另一个位置，可以使用________命令。

答案：COPY3. 在AutoCAD中，________命令允许用户创建具有不同半径的圆弧。

cad理论试题及答案CAD理论试题及答案一、选择题1. CAD代表什么？A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助教学D. 计算机辅助测试答案：A2. 下列哪个软件不是CAD软件？A. AutoCADB. SolidWorksC. PhotoshopD. CATIA答案：C3. CAD软件的主要功能是什么？A. 进行三维建模B. 进行平面设计C. 进行视频编辑D. 进行音频处理答案：B二、填空题1. CAD软件能够提高设计的________和________。

答案：效率；精度2. 在CAD设计中，________是设计过程中不可或缺的一部分。

答案：参数化建模三、简答题1. 简述CAD软件在工程设计中的作用。

答案：CAD软件在工程设计中的作用主要包括：提高设计效率，减少设计错误，实现复杂形状和结构的精确设计，以及支持设计过程中的模拟和分析等。

2. 列举至少三种常用的CAD软件。

答案：AutoCAD、SolidWorks、Pro/ENGINEER。

四、论述题1. 论述CAD技术在现代制造业中的应用及其重要性。

答案：CAD技术在现代制造业中的应用极为广泛，它不仅能够实现产品的快速设计和修改，还能通过三维建模技术直观展示产品结构，提高设计的准确性和可靠性。

此外，CAD技术还能与CAM（计算机辅助制造）技术相结合，实现设计到制造的无缝对接，大大提高生产效率和产品质量。

因此，CAD技术对于推动制造业的现代化和智能化具有重要意义。

五、计算题1. 如果一个设计师使用CAD软件设计一个零件，原本需要5小时完成，使用CAD软件后只需要2小时。

请计算CAD软件提高了该设计师多少倍的设计效率？答案：CAD软件提高了设计师的设计效率为5小时/2小时 = 2.5倍。

六、案例分析题1. 某公司采用CAD软件进行新产品的设计，设计周期从原来的30天缩短到了15天。

请分析CAD软件在该项目中可能带来的优势和潜在风险。

(完整版)C A D考试试题库及参考答案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIANCAD考试试题库及参考答案一、单项选择?1、AUTOCAD的坐标体系，包括世界坐标和（?? D??）坐标系。

A、绝对坐标???B、平面坐标????C、相对坐标????D、用户坐标2、当进入了AUTOCAD环境中（即AUTOCAD的图形编辑器）时，缺省时所建立的坐标系统为（?? B????）A、用户坐标系???B、世界坐标系??C、相对坐标系???D、绝对坐标系3、如需对所选图形作出规则的复制，该使用（? B???）A、执行COPY（复制）命令后，当出现“选择对象”时，再介入FB、使用阵列命令???C、XCOPY???D、用“宏”命令4、使用下面的哪个操作可以完成对所选图形的移动（? A???）A、MOVE??B、ROTAE???C、COPY????D、MOCORO5、用LINE命令画出一个矩形，该矩形中有___B___图元实体。

A．1个??? B．4个??? C．不一定??? D．5个6、用STRETCH命令中的窗口方式完全将物体选中，则该操作与采用__B___命令相同。

A．PAN??? B．MOVE??? C．SCALE??? D．COPY7、在执行FILLET命令时，先应设置__A____。

A．圆弧半径R?? B．距离D?? C．角度值?? D．内部块Block8、剪切物体需用___A___命令。

A．Trim??? B．Extend??? C．Stretch??? D．Chamfer9、当使用LINE命令封闭多边形时，最快的方法是__A____。

A．输入C回车?? B．输入B回车?? C．输入PLOT回车?? D．输入DRAW回车10、?AutoCAD中的图层数最多可设置为__B____。

A．10层?? B．没有限制?? C．5层?? D．256层11、?CP是哪个命令的热键名__B____。

CAD考试试题库及参考答案一、选择题（每题2分，共40分）1. 以下哪个软件不是CAD软件？A. AutoCADB. SolidWorksC. PhotoshopD. CATIA答案：C2. 在AutoCAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A3. CAD的全称是？A. Computer Aided DesignB. Computer Aided DraftingC. Computer Aided DrawingD. Computer Aided Engineering答案：A4. 在AutoCAD中，以下哪个命令用于绘制圆？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：B5. 以下哪个命令用于绘制矩形？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：D6. 在AutoCAD中，以下哪个命令用于修剪图形？A. TRIMB. EXTENDC. ERASED. SCALE答案：A7. 以下哪个命令用于延伸图形？A. TRIMB. EXTENDC. ERASED. SCALE答案：B8. 在AutoCAD中，以下哪个命令用于缩放图形？A. TRIMB. EXTENDC. ERASED. SCALE答案：D9. 以下哪个命令用于镜像图形？A. MIRRORB. COPYC. ARRAYD. OFFSET答案：A10. 在AutoCAD中，以下哪个命令用于创建阵列？A. MIRRORB. COPYC. ARRAYD. OFFSET答案：C二、填空题（每题2分，共30分）11. 在AutoCAD中，使用____命令可以绘制正多边形。

答案：POLYGON12. 在AutoCAD中，使用____命令可以绘制椭圆。

答案：ELIPSE13. 在AutoCAD中，使用____命令可以创建文字。

答案：TEXT14. 在AutoCAD中，使用____命令可以调整图形的尺寸。

cad考试题库及参考答案解析CAD考试题库及参考答案解析1. 题目一：图层管理- 问题：在CAD中，如何创建一个新的图层并为其设置不同的颜色和线型？- 参考答案：在CAD中创建新图层的步骤如下：1. 打开图层属性管理器。

2. 点击新建图层按钮，输入图层名称。

3. 选择颜色选项卡，选择所需的颜色。

4. 选择线型选项卡，选择所需的线型。

5. 点击确定，完成新图层的创建。

2. 题目二：尺寸标注- 问题：在CAD中进行尺寸标注时，如何修改标注的样式？- 参考答案：修改尺寸标注样式的步骤如下：1. 选择需要修改的尺寸标注。

2. 右键点击选择“属性”或使用命令“PROPERTIES”打开属性面板。

3. 在属性面板中找到“标注样式”选项。

4. 点击“标注样式”旁边的小箭头，打开标注样式管理器。

5. 在标注样式管理器中，可以修改或创建新的标注样式。

3. 题目三：块的使用- 问题：在CAD中如何创建和插入一个块？- 参考答案：创建和插入块的步骤如下：1. 选择要创建为块的对象。

2. 使用命令“BLOCK”或点击工具栏上的“创建块”按钮。

3. 在弹出的对话框中输入块的名称和基点。

4. 点击“确定”，完成块的创建。

5. 要插入块，使用命令“INSERT”或点击工具栏上的“插入块”按钮。

6. 在弹出的对话框中选择刚才创建的块，设置插入点和比例，点击“确定”。

4. 题目四：三维建模- 问题：在CAD中进行三维建模时，如何创建一个简单的长方体？- 参考答案：创建三维长方体的步骤如下：1. 切换到三维建模工作空间。

2. 使用命令“BOX”或点击工具栏上的“长方体”按钮。

3. 在命令行中输入长方体的三个维度：长度、宽度和高度。

4. 指定长方体的一个角点作为起点。

5. 根据提示完成长方体的绘制。

5. 题目五：图形编辑- 问题：在CAD中如何使用修剪命令来编辑图形？- 参考答案：使用修剪命令编辑图形的步骤如下：1. 选择需要修剪的对象。

一、单选题：1、绘制图形时,打开正交模式的快捷键〔CA、F4B、F6C、F8D、F102、测量一条斜线的长度,标注法是〔BA、线性标注B、对齐标注C、连续标注D、基线标注3、原文件格式是〔AA、*.dwgB、*.dxfC、*.dwtD、x.dws4、下列哪个命令可将块生成图形文件〔DA、SaveB、ExplodeC、BlockD、Wblock5、画一个圆与三个对象相切,应使用Circle中哪一个选项< B >A、相切、相切、半径B、相切、相切、相切C、3点D、圆心、直径6、所谓内接多边形是〔CA、多边形在圆内,多边形每边的中点在圆上B、多边形在圆外,多边形的顶点在圆上C、多边形在圆内,多边形的顶点在圆上D、多边形在圆外,多边形每边的中点在圆上7、打开对象捕捉追踪的功能键是〔BA、F1B、F11C、F9D、F78、在下列命令中,具有修剪功能的命令是〔DA、偏移命令B、拉伸命令C、拉长命令D、倒直角9、在下列命令中,可以复制并旋转原对象的是〔CA、复制命令B、矩形阵列C、镜像命令D、阵列10、在文字输入中,表示特殊字符"度"的代码是〔BA、%%oB、%%dC、%%pD、%%c11、缩放命令中的"全部"选项,它的含义是〔CA、在图形窗口显示所有的图形对象,即使有些对象超出了绘图界限范围B、恢复前一个视图C、显示所有在绘图界限范围内的图形对象D、从中心开始放大图形12、在图层的标准颜色中,〔B是图层的缺省颜色A、红色B、白/黑色C、蓝色D、黄色13、不影响图形显示的图层操作是〔AA、锁定图层B、冻结图层C、打开图层D、关闭图层14、所有尺寸标注公用一条尺寸界线的是〔AA、基线标注B、连续标注C、引线标注D、公差标注15、求出一组被选中实体的公共部分的命令是〔CA、并集B、差集C、交集D、实体编辑16、在画多段线时,可以用哪一个选项来改变线宽< C >A、方向B、半径C、宽度D、长度17、下列选项不属于夹点功能的是〔DA、拉伸B、复制C、移动D、对齐18、下列选项是相对坐标的是〔BA、13,45B、20,30C、13<45 D|、20<9019、下列哪一种对象捕捉方式可以用于捕捉一条线段的中点〔CA、端点B、圆心C、中点D、象限点20、选择对象时,完全包容在窗框中的对象被选中,此种窗选方式是〔AA、窗口方式B、窗交方式C、围圈方式D、圈交方式21、在下列命令中,不具有复制功能的命令是〔 BA、偏移命令B、拉伸命令C、阵列命令D、旋转命令22、插入块之前,必须做〔AA、确定块的插入点B、确定块名C、选择块对象D、确定块位置23、在图层中,用"雪花"和"小太阳"来表示图层所处的某种状态,以下表述正确的是〔C。

(完整版)CAD考试题库及答案一、选择题（每题2分，共40分）1. CAD的全称是：A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助教学D. 计算机辅助工程答案：A2. 在AutoCAD中，以下哪个命令用于绘制直线？A. lineB. circleC. polygonD. arc答案：A3. 以下哪个命令用于在AutoCAD中绘制圆？A. lineB. circleC. polygon答案：B4. 在AutoCAD中，以下哪个命令用于绘制矩形？A. lineB. circleC. rectangleD. polygon答案：C5. 以下哪个命令用于在AutoCAD中缩放视图？A. zoomB. panC. rotateD. mirror答案：A6. 在AutoCAD中，以下哪个命令用于修剪图形？A. trimB. extendC. filletD. chamfer7. 以下哪个命令用于在AutoCAD中创建文字？A. textB. mtextC. dimensionD. leader答案：B8. 在AutoCAD中，以下哪个命令用于标注尺寸？A. textB. mtextC. dimensionD. leader答案：C9. 以下哪个命令用于在AutoCAD中创建图层？A. layerB. colorC. lineD. circle答案：A10. 在AutoCAD中，以下哪个命令用于保存图形？A. saveB. saveasC. openD. close答案：B二、填空题（每题2分，共20分）11. 在AutoCAD中，按住________键可以临时切换到对象捕捉模式。

答案：Ctrl12. 在AutoCAD中，通过________视图可以预览打印效果。

答案：打印预览13. 在AutoCAD中，________命令用于绘制多边形。

答案：polygon14. 在AutoCAD中，________命令用于将图形对象镜像。

cad期末考试试题及答案一、选择题（每题2分，共40分）1. CAD的全称是（）A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助教育D. 计算机辅助测试答案：A2. AutoCAD软件中，以下哪个命令用于绘制直线（）A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A3. 在AutoCAD中，以下哪个快捷键用于撤销操作（）A. Ctrl + ZB. Ctrl + XC. Ctrl + CD. Ctrl + V答案：A4. 以下哪个命令用于在AutoCAD中绘制正多边形（）A. POLYGONB. RECTANGLEC. CIRCLED. ARC答案：A5. 在AutoCAD中，以下哪个命令用于修剪图形（）A. TRIMB. EXTENDC. ERASED. SCALE答案：A6. 以下哪个命令用于在AutoCAD中创建文字（）A. TEXTB. MTEXTC. LeadersD. Dimension答案：B7. 在AutoCAD中，以下哪个命令用于测量图形的长度（）A. MEASUREB. DISTC. LISTD. ID答案：B8. 以下哪个命令用于在AutoCAD中创建渐变填充（）A. GRADIENTB. HATCHC. PATTERND. SOLID答案：A9. 在AutoCAD中，以下哪个命令用于创建块（）A. BLOCKB. INSERTC. GROUPD. LAYER答案：A10. 以下哪个命令用于在AutoCAD中创建尺寸标注（）A. DIMB. LINEC. TEXTD. MTEXT答案：A二、填空题（每题2分，共20分）1. 在AutoCAD中，要打开“图层特性管理器”对话框，可以按住____键并单击“图层”工具栏上的“图层特性管理器”按钮。

答案：Ctrl2. 在AutoCAD中，使用____命令可以创建一个与当前视图平行的平面。

答案：PLAN3. 在AutoCAD中，通过“修改”菜单下的“____”命令，可以快速选择图形对象。

（完整word版）CAD习题与答案CAD基础练习题思考与练习题 1⼀、填空题1.AutoCAD 的主要功能包括：_ 创建与编辑图形、标注图形尺⼨、渲染三维图形、输出与打印图形_。

2.AutoCAD的主要界⾯元素包括：标题栏、菜单栏、⼯具栏、⾯板窗⼝、⼯具选项板、绘图区、命令与⽂本窗⼝和状态栏。

3.快捷菜单是指单击⿏标右键弹出相应内容的菜单。

4.⼯作空间是指与任务类型相关的AutoCAD菜单、⼯具栏和选项板等⼯作界⾯，AutoCAD提供了⼆维草图与注释、三维建模与AutoCAD经典三种典型⼯作空间。

5.使⽤AutoCAD画图时，通常使⽤1：1尺⼨来画图，这省去了变换图形尺⼨的⿇烦。

6.AutoCAD为⽤户提供了两个⼯作空间，它们分别是模型空间和图纸空间。

7.模型空间主要⽤来绘制和标注图形，图纸空间⽤来规划图形输出布局。

其中，模型空间只有⼀个，图纸空间可有多个。

8.打开下拉菜单或快捷菜单后，某个菜单项呈灰⾊，表明该菜单项不可⽤（在当前状态下）。

9.快捷菜单的内容取决于右键点击的位置。

10.全局线型⽐例因⼦的作⽤是控制图形中所有⾮连续线线型间距⽐例。

⼆、简答题1AutoCAD提供了哪些⼯具栏，如何打开和关闭他们？在AutoCAD中，系统共提供了⼆⼗多个已命名的⼯具栏。

默认情况下，“标准”、“属性”、“绘图”和“修改”等⼯具栏处于打开状态。

如果要显⽰当前隐藏的⼯具栏，可在任意⼯具栏上右击，此时将弹出⼀个快捷菜单（图1-3），通过选择命令可以显⽰或关闭相应的⼯具栏。

如果要显⽰其他⼯具栏，可在任⼀打开的⼯具栏中单击⿏标右键，这时将打开⼀个⼯具栏快捷菜单，利⽤它可以选择需要打开的⼯具栏。

2简述⼿⼯画图和使⽤AutoCAD画图的⼤致过程⼿⼯绘图步骤⼿⼯画图与计算机画图⽐较3在AutoCAD中，图层的⽤途是什么？图层的作⽤:图层是⽤户组织和管理图形的强有⼒⼯具。

在中⽂版AutoCAD2008中，所有图形对象都具有图层、颜⾊、线型和线宽这4个基本属性。
