动力厂高压电机实验报告

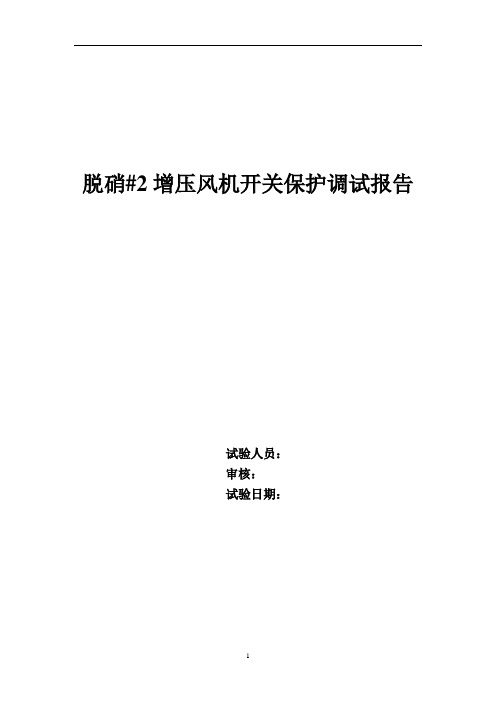

脱硝#2增压风机开关保护调试报告试验人员：审核：试验日期：#2增压风机保护调试报告一.硬件检查及测试1．检查接地端子和机箱连接是否可靠；检查并核对每块插件上的元器件是否正确，是否有虚焊，漏焊。

2．先将电源插件插上，接通直流电源，检查输出电压（+5V，+24V）是否正常；电源正常后再插入所有插件。

3．装置接上电源后，绿色运行灯应不停的闪烁，显示器应显示装置型号等相关信息或显示上次故障信息。

4．静态自检功能对主要芯片和出口继电器进行检查全部完好。

5．用“联动试验”功能检查装置出口是否完好。

相应接点是否接通。

6．用“时钟设置”功能项对时钟进行调整。

7．每一通道按要求外加电流或电压，首先将通道系数调整为1，通过调整通道系数使监视量和加入量相等（误差不超过3%）。

8．拉掉电源后，中间继电器应动作，电源消失接点应接通。

9．装置绝缘检查（出厂时做，现场可不做）：在检查前，必须将CPU板拔出，同时将下列端子分别短接：交流电流、交流电压、直流电源、信号接点、出口接点、操作回路、开关量输入接点。

并使用500V兆欧表分别测量各个回路之间的绝缘电阻，要求不小于20MΩ。

10. 控制回路检查，装置接入模拟开关，按操作回路接点联系图接线，做跳、合闸实验，检查各接点是否正常动作，装置跳合位灯是否正常,跳合位接点是否接通。

合格√不合格二．保护及测控性能测试做所有保护测试时，均要整定保护出口。

整定为：“信号”，端子Ｘ301-Ｘ313应接通；整定为：“跳闸”，端子Ｘ301-Ｘ310应接通。

调试时整定及各保护的定值参数，各保护的投入压板等(Ie为电动机的二次额定电流。

整定：Ie= 2.90A合格√不合格2．1 速断电流测试将速断保护投入2.1.1起动中的速断电流测试a)整定t=0，为模拟起动过程，将允许起动时间Tstart整定的足够大。

b)在电流端子A，C相加入大于10%Ie的正序电流，加大电流使出口刚好动作。

c)测试动作时间加入1.2倍整定值电流。

高压电机软启动分析报告一．软启动介绍软启动器于20世纪70年代末和80年代初投入市场，由于电子设备的耐压性和科技水平的限制，当时在低压电机中得到了广泛使用，随着现代电力电子控制技术的发展，晶闸管耐压性能提高，各种技术的不断成熟，软启动器逐渐运用到了高压场所，他是一种集软起动、软停车、轻载节能和多功能保护于一体的新颖电机控制装置，又称为SoftStarter。

它不仅实现在整个起动过程中无冲击而平滑的起动电机，而且可根据电动机负载的特性来调节起动过程中的参数，如限流值、起动时间等。

此外，它还具有多种对电机保护功能，这就从根本上解决了传统的降压起动设备的诸多弊端。

软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。

这种电路如三相全控桥式整流电路。

使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。

待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。

软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。

二．高压电机运用现状和增设软启动必要性三气厂高压电机运用在丙烷制冷系统，为丙烷压缩机提供动力，其一二期的高压电机功率分别为1480KW和1250KW，额定电压6KV,运行至今已20余年。

由于当时科技水平限制以及我厂变压器容量充足，我厂高压电机采用了全压直接启动，虽然传统的直接启动有很多优点，如启动时间短、响应速度快、技术简单、成本较低等优点，但启动过程也有很多弊端，如5-7倍的启动电流会使电网电压急剧下降，影响电网上其他设备的正常运行，同时如此大的启动电流,也会使电动机因绕组电流过高引起过温,进而加速电机绝缘老化。

高压电动机检测报告高压交流电动机试验报告设备名称：#1引风机1.设备参数设备型号：YPT 450-6W额定功率：500 kW额定电流：37.0 A额定转速：993 r/min出厂日期：2016.11制造厂：XXX接线方式：A、B、C-地2.试验依据GB -2006电气装置安装工程电气设备交接试验标准3.绕组的绝缘电阻和吸收比试验环境：温度36℃，湿度40%试验设备：FLUKE1550C电动兆欧表试验人员：/相别。

15S绝缘电阻（MΩ）吸收比A。

1.43 /B。

2.77 0.3950C。

2.77 /转子绕组。

/ 1000 Y4.绕组直流电阻试验环境：温度36℃试验设备：ZHBR-50直流电阻测试仪试验人员：/被试绕组出厂值（测试温度）实测值(mΩ) 折算实测值(mΩ) 变化误差（%）相间差（%）A（A-B）相 4163 4160 / 0.07 /B（B-C）相 4163 / / / /C（C-A）相 4163 4163 / 0.07 /励磁绕组 / / / / /5.定子绕组的直流耐压试验和泄漏电流测量试验环境：/试验设备：/试验人员：/试验电压（kV）泄漏电流 A相（μA） B相（μA） C相（μA）相间差%6.交流耐压试验试验环境：温度24℃，湿度48 %RH试验设备：FLUKE1550C电动兆欧表量程（250V-5000V）；数字万用表(FLUKE175)；FD-10KVA/22KV试验变压器试验人员：/耐压部位试前绝缘（MΩ）试后绝缘（MΩ）出厂耐压值（kV）耐压值（kV）试验时间（min）定子绕组 1890 / 3450 16 1转子绕组 / / / / /7.可变电阻器、起动电阻器、灭磁电阻器的绝缘电阻试验环境：/试验设备：/试验人员：/被试电阻器绝缘电阻（MΩ）可变电阻器 /起动电阻器 /灭磁电阻器 /8.可变电阻器、起动电阻器、灭磁电阻器的直流电阻可变电阻器、起动电阻器和灭磁电阻器是常见的电阻器类型，它们的直流电阻需要进行测试。
