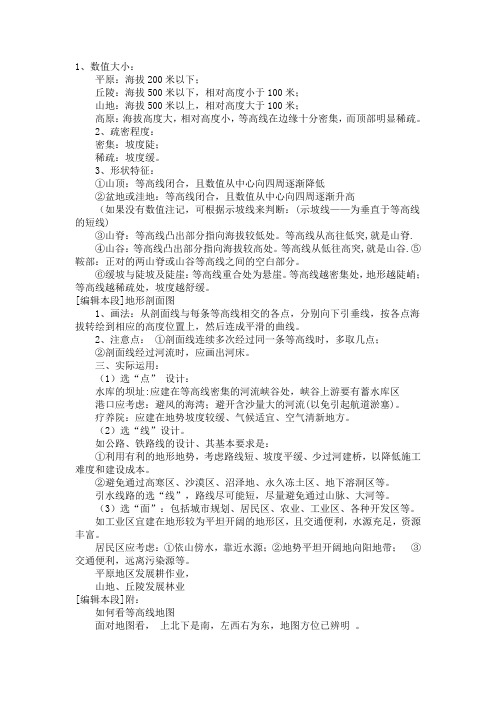

1、数值大小:平原:海拔200米以下;丘陵:海拔500米以下,相对高度小于100米;山地:海拔500米以上,相对高度大于100米;高原:海拔高度大,相对高度小,等高线在边缘十分密集,而顶部明显稀疏。
2、疏密程度:密集:坡度陡;稀疏:坡度缓。
3、形状特征:①山顶:等高线闭合,且数值从中心向四周逐渐降低②盆地或洼地:等高线闭合,且数值从中心向四周逐渐升高(如果没有数值注记,可根据示坡线来判断:(示坡线——为垂直于等高线的短线)③山脊:等高线凸出部分指向海拔较低处。
等高线从高往低突,就是山脊.④山谷:等高线凸出部分指向海拔较高处。
等高线从低往高突,就是山谷.⑤鞍部:正对的两山脊或山谷等高线之间的空白部分。
⑥缓坡与陡坡及陡崖:等高线重合处为悬崖。
等高线越密集处,地形越陡峭;等高线越稀疏处,坡度越舒缓。
[编辑本段]地形剖面图1、画法:从剖面线与每条等高线相交的各点,分别向下引垂线,按各点海拔转绘到相应的高度位置上,然后连成平滑的曲线。
2、注意点:①剖面线连续多次经过同一条等高线时,多取几点;②剖面线经过河流时,应画出河床。
三、实际运用:(1)选“点” 设计:水库的坝址:应建在等高线密集的河流峡谷处,峡谷上游要有蓄水库区港口应考虑:避风的海湾;避开含沙量大的河流(以免引起航道淤塞)。
疗养院:应建在地势坡度较缓、气候适宜、空气清新地方。
(2)选“线”设计。
如公路、铁路线的设计、其基本要求是:①利用有利的地形地势,考虑路线短、坡度平缓、少过河建桥,以降低施工难度和建设成本。
②避免通过高寒区、沙漠区、沼泽地、永久冻土区、地下溶洞区等。
引水线路的选“线”,路线尽可能短,尽量避免通过山脉、大河等。
(3)选“面”:包括城市规划、居民区、农业、工业区、各种开发区等。
如工业区宜建在地形较为平坦开阔的地形区,且交通便利,水源充足,资源丰富。
居民区应考虑:①依山傍水,靠近水源;②地势平坦开阔地向阳地带;③交通便利,远离污染源等。
等高线地形图的判读与应用等高线地形图是一种重要的地图类型,也是历年高考的高频考点,因为它可以充分考查学生的空间概念、空间想象以及分析计算能力。
要突破等高线地形图这一难点,需要理解等高线地形图的基本特征,掌握判读技巧,达到灵活应用。
一、等高线地形图的特征1.同一条等高线上的各点等高,并以海平面作为零米(要诀:同线等高)2.等高距(指两条相邻等高线之间的高度差)全图一致(要诀:同图等距)3.两条等高线绝不能相交一般情况下,同一地点不会有两个高度。
但在垂直壁立的峭壁悬崖,等高线可以重合。
(要诀:重叠为崖)4.等高线疏密反映坡度缓陡等高线稀疏的地方表示缓坡,密集的地方表示陡坡。
(要诀:密陡疏缓)5.等高线与山脊线或山谷线垂直相交等高线穿过山脊线时,山脊线两侧的等高线略呈平行状。
等高线穿过山谷线(或集水线)时,向上游弯曲,成反V字形。
即等高线凸向低处则为山脊;等高线凸向高处则为山谷。
(要诀:凸低为脊、凸高为谷)6.相邻等高线间的地点海拔取值介于两等高线数值之间(要诀:大于小数、小于大数)7.两条等高线之间的闭合曲线,内部数值大小遵循“大于大数或小于小数”的法则(要诀:大于大数或小于小数)二、等高线地形图的判读1. 判读海拔高度和气温(1)某地在某条等高线上,即可读出该地的海拔高度。
(2)若不在等高线上,则此处海拔是一个范围。
(3)每升高100米,气温下降0.6℃。
2. 两条等高线之间的闭合区域:利用“大于大数或小于小数”原则如果闭合等高线的高度值与两侧等高线中的较低高度值相等,则闭合区域内的高度低于其等高线的高度值;如果闭合等高线的高度值与两侧等高线中的较高高度值相等,则闭合区域内的高度高于其等高线的高度值。
如右图为等高线地形图,A区域高度小于700米,则为洼地;B区域高度大于900米,则为山丘。
3. 判别地势可根据海拔判别。
有的等高线地形图上没有数据,而是用示坡线表示。
示坡线也叫降坡线,表示降坡方向即总是指向海拔较低的方向。
等高线地图就是将地表高度相同的点连成一环线直接投影到平面形成水平曲线,不同高度的环线不会相合,除非地表显示悬崖或峭壁才能使某处线条太密集出现重叠现像,若地表出线平坦开阔的山坡,曲线间之距离就相当宽,而它的基准线是以海平面的平均海潮位线为准,每张地图下方皆有制作标示说明,让使用者方便使用,主要图示有比例尺、图号、图幅接合表、图例与方位偏角度常见地形:一、圆顶丘:等高线表示宽松,近於环线,表示周围低地或接近高地而凸起的独立小丘。
二、锥形丘:等高线成环形线,愈近高处,愈密集,多见於山地,状如锥形。
三、山额:将近山顶倾斜峻急之处,斜坡忽然缓平凸出,状如人额,由此过后至山顶等高线表示此部份特别宽阔向下弯去。
四、斜坡凹形地:为斜坡上低陷而浅窄之地,或平原伸入高地的低浅部份.常为流水通过,两侧有棱分隔,形态和山谷极相似。
五、陡壁:棱线末端广阔而陡直,称做陡壁,临近河谷或海岸常见之,等高线在此特别密集。
六、山肩:棱线上部或下部都显得峻急,中部却是缓平,称做山肩,等高线表示中部特别宽阔。
七、山脊:为一条狭长而两侧陡急的高地,顶上可能平坦,广阔或成刀口等形状,两侧坡度则可能均匀一致,或一侧急直,一侧缓和,多见於广阔平坦地区,此外,地势较周围高耸而绵长的,也可视为山脊,等高线表示山脊成椭圆形线。
八、山坳:位在一条狭窄上,两山间的低下处,河流从此相背分流,与鞍部无明确分别,通常以两侧宽阔又缓斜便於跨越的山坳,其鞍部两侧较为狭窄险峻,通常甚少在此做跨山道路等高线表示山坳,自低地向上弯去。
九、鞍部:也是山脊上两山间的低浅处,但略比山坳为高,如鞍部地形狭窄而深下,用来作横跨山脊两侧的道路,则称做山隘山脊.山谷比较相似,但等高线相反,在等高线上作切线,切线上外边低中间高的是山脊,反之则为山谷;山顶是同心圆,且中间点最高;鞍部的图象为8字型,其等高线也是外低中高;陡崖的图象是几条等高线重合在一起.山脊的等高线向高一级的等高线突出山谷等高线的突出方向则正好与山脊相反鞍部等高线像葫芦的形状,处在两山峰之间山顶是一个密封的等高线圈陡崖是数条等高线会聚成一条等高线弯曲部位向海拔高出凸出为山谷,反之向低处突出为山脊;等高线重叠为陡崖位于两个山顶之间的部位为鞍部闭和圆壮的等高线中,数值表现为内高外低的是山顶反之,内低外高的是盆地等高线地形图的特点、判读方法及应用中学地理的等高线地形图,它可以充分考查学生的空间概念,空间想像以及分析计算能力,历年高考都非常重视对等高线地形图的考查,也是学生高考备考的难点所在,所以了解等高线的基本特点,把握等高线地形图的判读方法非常必要。
特殊地貌等高线地形图仅供学习与交流,如有侵权请联系网站删除 谢谢2典型地貌等高线地形图的判读等高线地形图是高考考查中最为常见的图形,对于最基本的图形,学生大多都能较好地判读,但对于特殊地貌的等高线地形图,学生往往感到无从下手,下面简要分析一下特殊地貌的等高线地形图。
1、冲积扇等高线地形图:冲积扇是河流(山间洪流)在出山口处因洪流流速减小摆脱了侧向约束,其携带物质便铺散沉积而形成的扇形堆积体。
冲积扇的地面由扇顶到扇缘坡度由陡变缓,扇体之间为较大的干河床,扇体表面往往被砾石覆盖。
一般情况下,在冲积扇底部的平缓河谷中有常年河。
冲积扇的等高线多呈圆弧形,并上密下疏。
等高线通过干河床时多为“V ”字形。
2、 鞍部等高线地形图:鞍部是位于两座相连山脉中间部位,地势较为低平,形似马鞍的地貌。
又称作垭口、关隘、山口。
在山区常常是道路经过的地方。
等高线图表现为处在一对山脊线和一对山谷线的中间部位。
相对一对山脊而言,鞍部是最低点,而相对一对山谷而言,鞍部是最高点。
如图中鞍部海拔高度75m ~80m 之间。
3、绝壁、陡崖、悬崖等高线地形图:山坡坡度在70°以上近于垂直的山坡,称为陡崖。
极其陡峭上下垂直,难以攀援的山崖叫绝壁,也称断崖。
崖口倾斜到陡崖外侧而悬空,称为悬崖。
其成因多是地壳剧烈升降运动,再加之自然风化与崩塌造成的,在中学阶段一般三者不作具体的区分。
陡崖等高线地形图表现为在陡崖处等高线非常密集,但不会重叠相交。
绝壁(断崖)等高线地形图表现为多条等高线重叠相交,常用锯齿状陡崖符号表示出来。
悬崖等高线地形图表现为等高线密集,且因悬崖海拔高处向外倾斜,在等高线图上高处的等高线覆盖了地处的等高线图。
估算断崖的高度问题:首先读出等高距、断崖处相交的等高线条数以及与断崖相交处海拔最低和最高等高线的海拔高度。
后用公式计算以下三个问题:(若假设等高距为d,崖断相交处的等高线条数为 n,与断崖相交的等高线最低值为H 低,最高值为H高)①断崖底部的高度(海拔高度)H底,则(H低-d)< H底≤H低②断崖顶部的高度H顶,则H高< H顶≤(H高+d)③断崖的相对高度△H ,其公式为:(n 一 1)d≤<△H(n+1)d4、风蚀蘑菇等高线地形图:风蚀蘑菇是由风蚀柱演变而成的。
典型地貌等高线地形图的判读1、风蚀蘑菇等高线地形图:风蚀蘑菇是由风蚀柱演变而成的。
风蚀柱主要发育在垂直节理发育的基岩地区,经过长期的风蚀,形成孤立的柱状岩石,称为风蚀柱。
由于接近地表部分的气流中含沙量较多,磨蚀强烈。
如再加上基岩岩性的差异,风蚀柱常被蚀成顶部大,基部小,形似蘑菇的岩石,故称风蚀蘑菇。
在等高线地形图中蘑菇石基座因被高处蘑菇石遮挡,用虚线表示,而高处则用实线表示。
如图中P处即为基部,海拔高度为713m,Q处为蘑菇石顶部,海拔高度为715m。
2、岱崮地貌等高线地形图:是沂蒙山区典型的一种地貌景观(也叫方山)。
“崮”的顶部平展开阔,外表呈圆形或方形,峰巅周围峭壁如削,峭壁下面坡度由陡到缓。
成因主要是古生代寒武纪灰岩经受了强烈的地壳切割和抬升运动,地壳切割和抬升运动区经过侵蚀、溶蚀、重力崩塌和风化等多重地质作用。
在等高线地形图中崮顶等高线稀疏,外围为陡崖(等高线上标有示坡线),向山麓过渡等高线由密集变稀疏。
3、4、黄土地貌等高线地形图:黄土地貌类型复杂,但主要形态由塬、梁、峁组成,地表冲沟发育,切割明显。
以我国陕甘宁地区和山西最为典型。
在等高线地形图上塬面的等高线稀疏平缓,表示峁的等高线圆润;表示沟谷的等高线密集、狭窄,切割细碎,等高线经过谷底时,沿冲沟顶部弯曲,多数地区呈“V”形。
如下面等高线图中西南部东北部等高线密集,为黄土梁和黄土沟谷,中部和最东北部为黄土塬地貌。
在黄土塬的基础上,东北部还出现有黄土峁。
5、梯田等高线地形图:是在坡地上分段沿等高线建造的阶梯式农田。
是治理坡耕地水土流失的有效措施,蓄水、保土、增产作用十分显著。
梯田等高线图表现为梯田田埂处等高线较密,田面平坦等高线稀疏。
6、7、火山锥等高线地形图:火山喷发物堆积形成为火山锥。
火山口它通常位于火山的顶端,是一个圆形洼地,常积水成湖。
下图火山锥等高线图中顶部是一个火口湖,四周为悬崖峭壁环绕,呈漏斗形,北端有一缺口,湖水通过悬崖成为瀑布,火山锥体被分割得破碎,四周有典型的放射状水系,河流两岸较陡,多断崖。
绘制等高线在测绘领域中通常采用等高线来表示地貌。
所谓等高线是指地面上高程相同的相邻点所集合而成的闭合曲线。
用等高线表示地貌,不仅能明显表示出地面的起伏状态,而且能表示出地面的坡度和地面点的高程,便于在图上进行工程的规划设计.首先了解几个概念:地性线:地貌结构线在数字化成图软件中统称地性线。
地性线包括:山脊线、山谷线、变坡线.山脊线:山体两侧坡面的交线,沿山体方向沿伸至最高结合部山顶至鞍部的连线,也称分水线或分水岭.山谷线:山体两侧坡面从山脊向下沿伸至最低结合部的连线,也称汇水线;两个倾斜度不同的坡面点为变坡点,变坡点与变坡点之间的连线为变坡线。
地形测量中也把这几种线称为地貌结构的骨架线.外业的数据采集采用RTK,内业绘制等高线用南方CASS6.1成图软件一、外业数据采集为了让成图软件生成准确合理的等高线,在用RTK采集数据时,除了在地貌变向点和坡度变换点都要打点外,对于陡坎,只要不是接近90度的,一般应该在坎上和坎下立打点.对于陡坎形状变化的地方要打点,对于很直的陡坎要每隔15--20米打一点.区分陡砍和斜坡,陡砍是砍上和砍下的图面投影宽度小于1MM(即实际1M),反之图面投影大于1MM的要画为斜坡。
对1:1000图而言.在测量居民区时,都要在房顶上打点,此类不能代表当地高程的碎部点,应使其高程为零,即让内业建地面高程模型(DTM)时不予考虑该点.外业跑尺员的测量经验和碎部点的合理性直接影响内业等高线的生成质量,所以立镜人一般由搞测量多年的老工程师担当。
但用工程师立棱镜的做法有点夸张,成本过高.结合私人外业测量节约成本的考虑其实只要测站选的合理,完全可以只用普通小工,甚至是没有任何经验的,只需通过对讲机指挥其跑尺即可.二、等高线的生成在地形图中,等高线是表示地貌起伏的一种重要手段。
常规的平板测图,等高线是由手工描绘的,等高线可以描绘得比较圆滑但精度稍低。
在数字化自动成图系统中,等高线是由计算机自动勾绘,生成的等高线精度相当高。
