聚氨酯保温板

HBL聚氨酯保温板（PU）与挤塑板（XPS）在屋面系统中的比较一、关键参数二、性能比较1.导热系数PU保温板是目前成熟保温材料中导热系数最低的产品，在应用于屋面保温时，其使用厚度最小。

要达到同样的保温效果，50mm厚的PU板相当于70mm厚的XPS板，其节能、节材效果明显。

2.密度、抗压强度PU保温板和XPS保温板都可以根据实际需要调节产品密度，在用于建筑保温时，PU板的强度要求大于XPS板，但由于材料特性的不同，PU本身具有弹性，无论切割还是锚固，PU板都能承受一定程度的延展要求和局部的重击；而XPS板是脆性材料，不易弯折，如果工艺控制不好，板上存在的应力过于集中，容易造成损坏和开裂。

3.尺寸稳定性PU属网状结构的多孔材料，泡孔壁骨架均匀稳定，具有较佳的结构稳定性和理化性能。

PU保温板能经受最严酷的高、低温气候及其变化（合理使用温度为-130℃～120℃），即使表面温度突然变化，都不会产生不可逆的损害和变形，从而确保其安全性。

XPS的结构伸缩性差，板材容易受温度及湿度的变换影响而变形，特别是陈化期不够的板材容易产生翘曲。

另外，XPS的最高使用温度不能超过70℃，否则板材会出现软化，其强度降低，影响其质量与建筑安全性。

4.吸水率PU保温板的芯材硬泡呈闭孔结构，具有优良的防水、隔气性能，能有效阻隔水及水蒸汽渗透；XPS保温板的闭孔蜂窝结构使其具有更低的吸水率，在潮湿的环境中仍可保持良好的保温性能。

5.不透水性PU保温板和XPS保温板均不透水，在屋面系统中与防水材料一同使用，能更好地保护建筑，需要指出的是，XPS板几乎不透气，如果板两侧的温差较大，湿度高时容易产生结露，并破坏系统的整体性。

6.防火性能PU属于热固性材料，遇火燃烧时，表面形成碳化层，碳化层能够阻止火焰蔓延，即使有意外火源落入，也不会引起材料点燃；XPS属于热塑性材料，燃烧后为熔融滴落状态，易形成烟筒效应，促进火势蔓延，而且滴落物会引起二次燃烧。

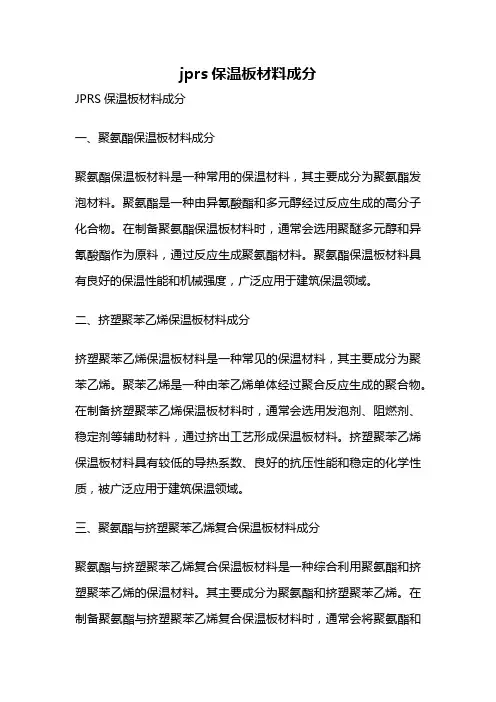

jprs保温板材料成分JPRS保温板材料成分一、聚氨酯保温板材料成分聚氨酯保温板材料是一种常用的保温材料，其主要成分为聚氨酯发泡材料。

聚氨酯是一种由异氰酸酯和多元醇经过反应生成的高分子化合物。

在制备聚氨酯保温板材料时，通常会选用聚醚多元醇和异氰酸酯作为原料，通过反应生成聚氨酯材料。

聚氨酯保温板材料具有良好的保温性能和机械强度，广泛应用于建筑保温领域。

二、挤塑聚苯乙烯保温板材料成分挤塑聚苯乙烯保温板材料是一种常见的保温材料，其主要成分为聚苯乙烯。

聚苯乙烯是一种由苯乙烯单体经过聚合反应生成的聚合物。

在制备挤塑聚苯乙烯保温板材料时，通常会选用发泡剂、阻燃剂、稳定剂等辅助材料，通过挤出工艺形成保温板材料。

挤塑聚苯乙烯保温板材料具有较低的导热系数、良好的抗压性能和稳定的化学性质，被广泛应用于建筑保温领域。

三、聚氨酯与挤塑聚苯乙烯复合保温板材料成分聚氨酯与挤塑聚苯乙烯复合保温板材料是一种综合利用聚氨酯和挤塑聚苯乙烯的保温材料。

其主要成分为聚氨酯和挤塑聚苯乙烯。

在制备聚氨酯与挤塑聚苯乙烯复合保温板材料时，通常会将聚氨酯和挤塑聚苯乙烯复合在一起，形成复合保温板材料。

聚氨酯与挤塑聚苯乙烯复合保温板材料兼具聚氨酯和挤塑聚苯乙烯的优点，具有较低的导热系数、良好的保温性能和机械强度，被广泛应用于建筑保温领域。

四、聚酯纤维保温板材料成分聚酯纤维保温板材料是一种利用聚酯纤维制备的保温材料。

其主要成分为聚酯纤维。

聚酯纤维是一种由聚酯单体经过聚合反应生成的纤维状材料。

在制备聚酯纤维保温板材料时，通常会将聚酯纤维进行熔融、纺丝、固化等工艺过程，形成保温板材料。

聚酯纤维保温板材料具有较低的导热系数、良好的保温性能和柔软的手感，被广泛应用于建筑保温领域。

五、岩棉保温板材料成分岩棉保温板材料是一种利用岩石纤维制备的保温材料。

其主要成分为岩石纤维。

岩石纤维是一种由矿山矿石经过高温熔化后喷丝成纤维状材料。

在制备岩棉保温板材料时，通常会将岩石纤维进行梳理、固化等工艺过程，形成保温板材料。

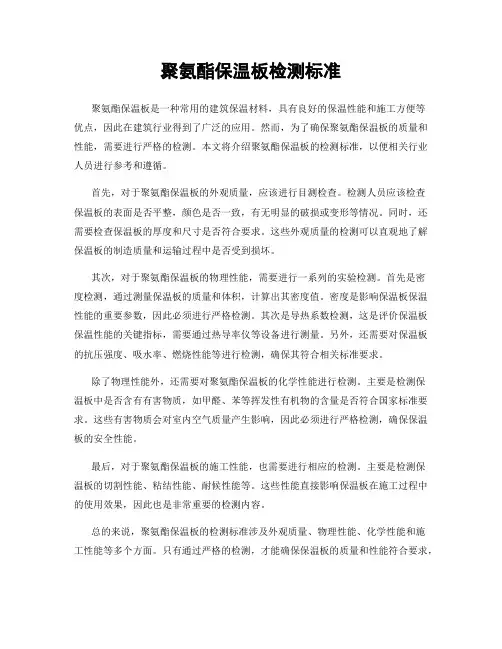

聚氨酯保温板检测标准聚氨酯保温板是一种常用的建筑保温材料，具有良好的保温性能和施工方便等优点，因此在建筑行业得到了广泛的应用。

然而，为了确保聚氨酯保温板的质量和性能，需要进行严格的检测。

本文将介绍聚氨酯保温板的检测标准，以便相关行业人员进行参考和遵循。

首先，对于聚氨酯保温板的外观质量，应该进行目测检查。

检测人员应该检查保温板的表面是否平整，颜色是否一致，有无明显的破损或变形等情况。

同时，还需要检查保温板的厚度和尺寸是否符合要求。

这些外观质量的检测可以直观地了解保温板的制造质量和运输过程中是否受到损坏。

其次，对于聚氨酯保温板的物理性能，需要进行一系列的实验检测。

首先是密度检测，通过测量保温板的质量和体积，计算出其密度值。

密度是影响保温板保温性能的重要参数，因此必须进行严格检测。

其次是导热系数检测，这是评价保温板保温性能的关键指标，需要通过热导率仪等设备进行测量。

另外，还需要对保温板的抗压强度、吸水率、燃烧性能等进行检测，确保其符合相关标准要求。

除了物理性能外，还需要对聚氨酯保温板的化学性能进行检测。

主要是检测保温板中是否含有有害物质，如甲醛、苯等挥发性有机物的含量是否符合国家标准要求。

这些有害物质会对室内空气质量产生影响，因此必须进行严格检测，确保保温板的安全性能。

最后，对于聚氨酯保温板的施工性能，也需要进行相应的检测。

主要是检测保温板的切割性能、粘结性能、耐候性能等。

这些性能直接影响保温板在施工过程中的使用效果，因此也是非常重要的检测内容。

总的来说，聚氨酯保温板的检测标准涉及外观质量、物理性能、化学性能和施工性能等多个方面。

只有通过严格的检测，才能确保保温板的质量和性能符合要求，从而保障建筑物的保温效果和使用安全。

希望本文介绍的聚氨酯保温板检测标准能够对相关行业人员有所帮助，促进建筑保温材料的质量提升和行业发展。

聚氨酯泡沫塑料(PU)的防火等级认定1.按《建筑材料燃烧性能分级方法》（GB8624-1997）标准，聚氨酯达到B2级要求，添加特殊阻燃剂后可以到达B1级。

某些指标达到A级2 GB8624-1997指标不燃类材料(A级）1 A级匀质材料按GB/T5464进行测试，其燃烧性能应达到a)炉内平均温升不超过50℃；b)试样平均持续燃烧时间不超过20s；c)试样平均质量损失率不超过50％。

2 A级复合(夹芯)材料达到下述各项要求的材料，其燃烧性能定为A。

a)按GB／T 8625进行测试，每组试件的平均剩余长度≥35 cm(其中任一试件的剩余长度>20cm)，且每次测试的平均烟气温度峰值≤125℃，试件背面无任何燃烧现象，b)按GB／T 8627进行测试，其烟密度等级(SDR)≤15，c)按GB／T 14402和GB／T 14403进行测试．其材料热值≤4.2 MJ／kg，且试件单位面积的热释放量≤16．8MJ／m^2；d)材料燃烧烟气毒性的全不致死浓度LCo≥25mg／L.可燃类材料(B级)1 Bl级材料达到下述各项要求的材料，其燃烧性能定为B1级．a)按GB／T 8626进行测试，其燃烧性能应达到GB／T 8626所规定的指标且不允许有燃烧滴落物引燃滤纸的现象；b)按GB／T 8625进行测试，每组试件的平均剩余长度≥15cm（其中任一试件的剩余长度>0cm)，且每次测试的平均烟气温度峰值≤200℃。

c)按GB／T 8627进行测试，其烟密度等级(SDR)≤75．2 B2级材料按GB／T 8626进行测试燃滤纸的现象。

其燃烧性能应达到GB/T 8626所规定的指标，且不允许有燃烧滴落物引燃滤纸的现象。

3其他标准1)1997年颁布的国家标准《建筑材料燃烧性能分级方法》GB8624-1997，其B1等级PU材料指标，氧指数必须大于32；2)2006年颁布的国家标准《建筑设计防火规范》GB50016-2006，提出PU复合风管材料指标是烟密度SDR≤25。

外墙聚氨酯保温施工方案1. 简介外墙聚氨酯保温是一种常用于建筑物保温的材料，具有优异的保温性能和施工便利性。

本文将介绍外墙聚氨酯保温施工方案，包括施工前的准备工作、施工步骤和质量控制措施。

2. 施工前的准备工作在进行外墙聚氨酯保温施工之前，需要做好以下准备工作：2.1 材料准备准备好聚氨酯保温板、胶粘剂、钢丝网等施工所需材料，并确保材料的质量符合相关标准。

2.2 施工工具准备准备好喷涂机、刮板、胶刀等施工工具，确保工具的使用状态良好。

2.3 施工图纸准备根据建筑设计图纸，准备好外墙聚氨酯保温施工图纸，包括保温层的厚度、材料的规格等信息。

2.4 施工区域准备清理施工区域，确保施工区域干净整洁，并设置好施工区域的警示标志。

3. 施工步骤进行外墙聚氨酯保温施工时，按照以下步骤进行：3.1 表面处理将外墙表面进行清理，清除灰尘、油污等杂物，确保外墙表面干净。

3.2 粘贴钢丝网使用胶粘剂将钢丝网粘贴在外墙表面，确保钢丝网平整牢固。

3.3 涂覆胶粘剂使用刮板或胶刀将胶粘剂均匀涂覆在钢丝网上，胶粘剂的厚度应符合设计要求。

3.4 粘贴保温板将聚氨酯保温板按照设计要求均匀粘贴在涂覆胶粘剂的钢丝网上，保持板与板之间的缝隙尽量小。

保温板的边缘部位需要注意补强处理。

3.5 表面处理对已粘贴的保温板进行表面处理，确保表面平整。

可以使用刮板进行修整，将保温板与外墙表面对齐。

3.6 涂覆保护层对粘贴好的保温板涂覆保护层，增加外墙保温层的防水性和抗风化性能。

4. 质量控制措施为确保外墙聚氨酯保温施工的质量，需要采取以下控制措施：4.1 工艺控制严格按照施工工艺进行施工，确保每个步骤的操作正确。

4.2 施工质量检查在施工过程中，及时进行施工质量检查，确保每个施工环节的质量合格。

4.3 施工记录记录施工过程中的关键信息，包括施工步骤、材料使用情况、验收结果等，以便于质量追溯和问题处理。

4.4 建立质量意识加强施工人员的质量意识培养，提高施工质量和安全意识。

聚氨酯复合保温板施工方案1.方案背景2.施工前准备2.1确定施工区域：根据建筑结构和设计要求，确定需要施工的区域。

2.2材料准备：准备好聚氨酯复合保温板、建筑胶粘剂、螺丝等施工所需的材料和设备。

2.3施工人员：确定施工人员，并进行培训，保证他们熟悉施工要求和操作步骤。

3.施工工序3.1基层处理：对施工区域的基层进行处理，确保其平整、干净，并清除任何尖锐物体和杂物。

3.2粘贴墙面：使用建筑胶粘剂将聚氨酯复合保温板粘贴在墙面上，注意保持板块之间的水平和垂直。

3.3扣板槽设计：根据设计要求，在保温板上切割扣板槽，以便安装接口板。

3.4安装接口板：将接口板固定在扣板槽中，使用螺丝进行固定，确保其牢固。

3.5补充胶粘剂：在保温板与墙面之间、板块之间的缝隙处，使用胶粘剂进行填充和密封。

3.6粘贴顶部保温板：按照同样的方法，在墙面顶部粘贴保温板，确保与其他板块之间的接缝紧密。

3.7表面处理：对粘贴好的保温板进行表面处理，使其平整、光滑，并修补任何损坏的部分。

4.施工要求4.1温度要求：施工环境温度应在5℃以上，建议施工温度在10-30℃之间。

4.2湿度要求：环境湿度应在85%以下，以免影响粘贴效果。

4.3施工工具：使用专业的施工工具进行施工，确保操作方便快捷。

4.4施工流程：按照施工步骤和工序进行施工，确保每一步都得到正确执行。

4.5安全措施：施工人员应戴好安全帽、手套等个人防护设备，注意施工安全。

5.施工质量监控5.1施工验收：每个施工阶段完成后，由专人进行验收，确保达到设计要求。

5.2施工记录：对施工过程中的关键环节进行记录，如材料的型号、数量等信息。

5.3质量把关：对施工质量进行把关，及时处理施工中出现的质量问题。

5.4施工报告：完成施工后，编制详细的施工报告，记录施工的过程和成果。

综上所述，聚氨酯复合保温板施工方案需要从施工前准备到施工工序的每一个环节进行详细规划和控制，以确保施工质量的同时提高施工效率。

聚氨酯保温板工艺流程
《聚氨酯保温板工艺流程》
聚氨酯保温板是一种常用的建筑保温材料，具有优良的保温隔热性能和良好的耐久性。

其制作工艺流程主要包括以下几个步骤：
1. 材料准备
首先需要准备好聚氨酯材料，包括聚醚聚醇、异、甲苯二异氰酸酯、聚氨酯发泡剂等原料。

这些原料要严格按照配方比例进行混合，以确保制作出的保温板具有理想的性能。

2. 发泡
混合好的原料通过特殊的喷涂设备进行喷涂，然后在一定的条件下进行发泡处理。

通过施加热量和压力，聚氨酯原料在发泡剂的作用下膨胀成泡沫状，同时与基材结合。

3. 成型
发泡完成后，聚氨酯泡沫需要进一步进行成型。

这一步通常通过切割、压缩等工艺进行，将泡沫塑造成所需的形状和尺寸。

同时可以在成型过程中对保温板进行密度、厚度等参数的调整。

4. 表面处理
经过成型的聚氨酯保温板还需要进行表面处理，包括平整、刮平、上漆等工艺。

这一步旨在提高保温板的表面平整度和美观度，同时也可以增加保温板的防水性能和耐久性。

5. 质检和包装
最后，制作好的聚氨酯保温板需要进行质量检测，包括外观质量、尺寸精度、密度均匀性等参数的检验。

合格的产品经过包装后即可出厂销售。

通过以上的工艺流程，聚氨酯保温板的制作过程完成了。

这种工艺流程不仅能够保证产品的质量和性能，还能够满足建筑工程对于保温材料的使用需求。

聚氨酯聚氨酯保温板聚氨酯冷库板技术详解一、技术要求1 聚氨酯保温板聚氨酯冷库板保温要求1．1冷库及低温空调保温均采用聚氨酯双面彩钢板。

1．2冷库及低温空调保温采用的聚氨酯双面彩钢板厚度及区域要求。

图为郑州天之丰建筑保温工程有限公司生产的聚氨酯保温板聚氨酯保温板（双面彩钢聚氨酯隔热夹芯板）技术要求1、面板：（1）保温板面板采用0.5mm厚基板的彩钢金属面板，宝钢彩钢板，白灰色（2）面板要求附防止破坏磨损的PVC薄膜序号项目技术指标备注1基板类型热镀锌冷轧钢板2材料厚度≧0.5mm3镀锌量≧120g／m2双面镀锌量4外壁板涂层聚酯树脂2、聚氨酯发泡料（1）保温板的绝缘材料使用高压聚氨酯发泡材料，阻燃，绿色环保型。

材料内添加有阻燃剂（2）硬质聚氨酯泡沫塑料物理及机械性能指针序号项目技术指标备注1导热系数λ≦0.024w／m﹒k2密度38～42kg／m33抗压强度160kpa变形10%4吸水率≦3%5闭孔率≧95%6尺寸稳定性≦±1%7断裂延伸性≧10%（3）硬质聚氨酯泡沫塑料燃烧性能指标：按GB8624-2012《建筑材料及制品燃烧性能分级》达到B1级。

（4）聚氨酯发泡料品牌要求：亨斯曼，拜耳，陶氏，巴斯夫或同等品牌。

（5）为满足中华人民共和国环境保护法要求，聚氨酯保温板发泡剂为：HCFC-141B或其它绝对环保型发泡剂，不得采用国家禁止用的达不到环保要求的F11作为发泡剂。

如采用HCFC-141B发泡剂，需提供“中华人民共和国环境保护部”颁发的配额许可证。

图为郑州天之丰建筑保温工程有限公司生产的聚氨酯保温板效果图1.3、保温板整体性能：（1）保温板的面板与隔热材料的粘结强度≧1.0kg／cm（0.1Mpa）。

（2）保温板的安装结合面不允许有外露的硬质聚氨酯泡沫塑料，结合面上不得有凹凸大于1.5mm尺寸的缺陷，且其面积不大于1cm2.（3）保温板的板面要保持光滑平整，不能有翘曲、划伤、凹凸不平的缺陷。

聚氨酯纤维保温板施工方案一、施工前准备工作在进行聚氨酯纤维保温板施工前，需要做好以下准备工作：1.1 材料准备准备好以下材料：•聚氨酯纤维保温板•聚氨酯胶水•镀锌钉•钉子枪•尺子或直尺•切割工具（如电锯或切割刀）1.2 工具准备准备好以下工具：•手锤•气动钉枪或电动钉枪•施工用螺丝刀•刮板或镘刀•布料•清洁剂1.3 现场准备在施工现场做好以下准备工作：•清理施工现场，确保没有杂物•检查墙体是否平整，如果不平整需要进行修补•清除墙体表面的灰尘和油污二、施工步骤2.1 测量和切割保温板首先，使用尺子或直尺测量需要保温的墙体尺寸，然后使用切割工具将聚氨酯纤维保温板按照测量尺寸切割成适当的大小。

2.2 固定保温板将切割好的聚氨酯纤维保温板放置在墙体上，使用钉子枪或气动钉枪将保温板固定在墙体上。

钉子或螺丝的数量和间距应根据保温板的厚度和规格进行调整，确保保温板能够牢固地固定在墙面上。

2.3 填补缝隙和修补表面在保温板之间和与墙体之间的缝隙中，使用聚氨酯胶水进行填充。

确保将聚氨酯胶水均匀地涂抹在缝隙内，并使用刮板或镘刀将其平整。

然后，使用布料擦拭墙体表面，确保表面干净平整。

2.4 涂抹面层材料在保温板表面涂抹面层材料，可以使用聚合物水泥砂浆或其他适合的涂料。

在涂抹面层材料之前，需要将墙体表面湿润，以增加粘合力。

涂抹面层材料时，需要使用刮板或镘刀将其平整，并确保厚度均匀。

2.5 完成后的处理在面层材料干燥之后，进行最后的处理。

检查保温系统的完整性，并进行必要的修补。

清理施工现场，并清除任何多余的材料和工具。

保持施工现场的整洁。

三、注意事项在进行聚氨酯纤维保温板施工时，需要注意以下事项：•确保施工现场通风良好，避免聚氨酯胶水和面层材料的气味对施工人员的影响。

•在施工过程中，使用个人防护装备，如手套、口罩和安全镜等，以防止材料对皮肤和呼吸道的刺激。

•按照制造商的说明进行操作，并遵守施工方案的要求。

•如果在施工过程中遇到问题，应及时向相关专业人士寻求帮助和指导。

总结一下聚氨酯泡沫板的优点聚氨酯泡沫板简介聚氨酯泡沫板是一种使用聚氨酯泡沫材料制成的建筑保温板材。

由于具有优异的保温性能、强韧性、耐久性等特点，聚氨酯泡沫板在建筑业中被广泛应用。

优点一：保温性能优异聚氨酯泡沫板是一种优异的保温材料，其保温性能比其他建筑保温材料更出色。

聚氨酯泡沫板具有良好的隔热性能，能够有效地防止气流的流动和热量的散失，从而起到了保温效果。

同时，聚氨酯泡沫板的导热系数低，能够在寒冷的环境中有效地防止冷空气对房屋的渗透，保持房间的温暖。

优点二：强韧性能好聚氨酯泡沫板的韧性表现得很好，即使在极端的温度条件和高压力情况下也不易变形和破裂。

因此，在建筑业中，它可以承受较大的荷载、抗风性能强、能够在地震中减少房屋损失等，保护房屋的结构安全。

优点三：防潮性能强聚氨酯泡沫板还具有良好的防潮功能。

它因其细密的结构，可以有效地减少水分的渗透，防止水分进入房屋内部，从而减轻房屋墙体的吸水性能、防止霉菌和腐蚀，延长房屋寿命。

优点四：施工方便聚氨酯泡沫板的施工相对简单，可以在墙体、屋顶，及地面等多种场所进行，安装速度快、易切割、易安装，不需要太多的材料和工具，降低了施工成本，增加了使用的灵活性。

优点五：环保节能相对于其他建筑保温材料，聚氨酯泡沫板更加环保、节能。

由于聚氨酯泡沫板具有优异的保温性能和防潮性能，可以有效地提高室内与室外之间的温差，减少空调、采暖等能源的使用，从而使得整个建筑更加具有环保性。

总结综上所述，聚氨酯泡沫板具有保温性、强韧性、防潮性、施工简便等优点。

在建筑工程中被广泛使用，减轻了施工成本、保证了结构稳定性、延长了使用寿命、实现了节能环保。

因此，在建筑保温材料的选择中，聚氨酯泡沫板是一种性价比较高的选择。
