固体物理题库 第一章 晶体的结构

第一章 晶体的结构习题一、填空题1.固体一般分为_____ _____ _____2.晶体的三大特征是_____ _____ _____3._____是晶格中最小的重复单元，_____既反映晶格的周期性又反映晶格的对称性。

4._____和_____均是表示晶体原子排列紧密程度。

5.独立的对称操作有______二、证明题1.试证明体心立方格子和面心立方格子互为正倒格子。

2.证明倒格子矢量112233G h b h b h b =++ 垂直于密勒指数为123()h h h 的晶面系。

3.对于简方晶格，证明密勒单立指数为(,,)h k l 的晶面系，面间距d 满足：22222()d a h k l =++，其中a 为立方边长；并说明面指数简单的晶面，其面密度较大，容易解理。

4.证明不存在5度旋转对称轴。

5.证明正格矢和倒格矢之间的关系式为：()为整数m m R G π2=⋅三、计算题1.已知某种晶体固体物理学原胞基矢为（1）求原胞体积。

（2）求倒格子基矢。

（3）求第一布里渊区体积。

2.一晶体原胞基矢大小m a 10104-⨯=，m b 10106-⨯=，m c 10108-⨯=，基矢间夹角90=α， 90=β， 120=γ。

试求：（1）倒格子基矢的大小； （2）正、倒格子原胞的体积； （3） 正格子(210)晶面族的面间距。

j 2a 3i 2a a 1+=j 2a 3i 2a -a 2+=k c a 3=3.如图1.所示，试求： （1） 晶列ED ，FD 和OF 的晶列指数；（2） 晶面AGK ,FGIH 和MNLK 的密勒指数；（3） 画出晶面（120），（131）。

a 2xy zA B D C G F E OIH y x Aa 2K O GLNM z图1.4.矢量a ，b ，c 构成简单正交系。

求：晶面族)(hkl 的面间距。

5.设有一简单格子，它的基矢分别为i a 31=，j a 32=，)(5.13k j i a ++=。

第一章晶体的结构简单回答下面的问题：1 a原胞与单胞有什么不同？何谓布拉菲格子？何谓倒格子？以一结点为顶点，以三个不同方向的周期为边长的平行六面体可作为晶格的一个重复单元．体积最小的重复单元，称为原胞或固体物理学原胞.它能反映晶格的周期性．原胞的选取不是惟一的，但它们的体积都相等．为了同时反映晶体对称的特征，结晶学上所取的重复单元，体积不一定最小，结点不仅在顶角上，还可以是体心或面心．这种重复单元称作晶胞、惯用晶胞或布喇菲原胞．晶体内部结构可以看成是由一些相同的点子在空间作规则的周期性无限分布，这些点子的总体称为布喇菲点阵。

布拉菲格子：由基元代表点（格点）在空间中的周期性排列所形成的晶格。

倒格子*（Reciprocal Lattice，Reciprocal有相互转换的含意）已知有正格子基矢，定义倒格矢基矢为:；； .其中为正格子原胞体积。

由平移操作所产生的格点叫倒格点：为倒格矢;倒格点的总体叫倒格子，叫一组倒格基矢。

由与所决定的点阵为互为倒格子b晶体的宏观对称性可以概括为多少点群？晶体中有几种基本对称素？多少个晶系？这些晶系分别包括哪些布拉菲格子？晶体学中共有32种点群八种基本对称素C1 (1)、C2 (2)、C3 (3)、C4 (4)、C6 (6)、Ci (i)、CS (m)和 S4七大晶系十四种布拉菲格子c什么是晶体、准晶体和非晶体？晶体:组成固体的原子（或离子）在微观上的排列具有长程周期性非晶体：组成固体的粒子只有短程序（在近邻或次近邻原子间的键合：如配位数、键长和键角等具有一定的规律性），无长程周期性准晶:有长程的取向序，沿取向序的对称轴方向有准周期性，但无长程周期性2试推导面心和体心立方点阵的x射线衍射的系统消光规律3多晶体与单晶体的x射线衍射图有什么区别？多晶（衍射环对应一个晶面）；单晶（衍射点对应一个晶面）4a）何谓晶体、准晶体及非晶体？它们的x光或电子衍射有何区别？黄昆第45页晶体：衍射图样是一组组清晰的斑点非晶体：由于原子排列是长程无序的，衍射图样呈现为弥散的环，没有表征晶态的斑点准晶体：衍射图样具有五重对称的斑点分布，斑点的明锐程度不亚于晶体的情况(b)何谓布拉菲格子、晶体学点群、晶系和晶体学空间群？C1 (1)、C2 (2)、C3 (3)、C4 (4)、C6 (6)及S1，S2，S3，S4，S5这十种对称素组成32个不同的点群结晶学中把a, b, c满足同一类要求的一种或数种布喇菲格子称为一个晶系。

第一章 晶体结构和X 射线1、试证体心立方和面心立方各自互为正、倒格子2、如果基矢a,b,c 构成正交关系，证明晶面族（h k l ）的面间距满足：222)()()(1c l b k a hd hkl ++=3、证明以下结构晶面族的面间距：（1） 立方晶系：d hkl =a [h 2+k 2+l 2]-1/2（2） 六角晶系：2/12222])()(34[-+++=c l ahk k h d hkl 4、等体积的硬球堆积成体心立方结构和面心立方结构，试求他们在这两种结构中的致密度分别为0.68和0.74。

5、试证密积六方结构中，c/a=1.633。

6、在立方晶胞中，画出（1 0 1），（0 2 1），（221）和（012）晶面。

7、如下图，B 和C 是面心立方晶胞上的两面心。

（1） 求ABC 面的密勒指数；（2） 求AC 晶列的指数，并求相应原胞坐标系中的指数。

8、六角晶胞的基矢为.,223,223k c c j a i a b j a i a a =+-=+=求其倒格子基矢。

9、求晶格常数为a 的面心立方和体心立方晶体晶面族（h 1 h 2 h 3）之间的面间距（指导p30,10）。

10、讨论六角密积结构，X 光衍射的消光条件。

11、求出体心立方、面心立方的几何因子和消光条件。

12、原胞和晶胞的区别？13、倒空间的物理意义？14、布拉格衍射方程，原子和几何结构因子在确定晶格结构上分别起何作用？15、什么是布拉格简单格子，什么是复式格子？第二章 自由电子气1、设有一个长度为L 的一维金属线，它有N 个导电电子，若把这些导电电子看成自由电子气，试求：（1） 电子的状态密度（2） 绝对零度下的电子费米能级，以及费米能级随温度的变化关系。

（3） 电子的平均能量。

（4） 电子的比热。

2、二维电子气的能态密度2)( πm E N =，证明费米能 ]1ln[/2-=T mk n B F b eT k E π 3、求出一维金属中自由电子的能态密度、费米能级、电子的平均动能以及一个电子对于比热的贡献。

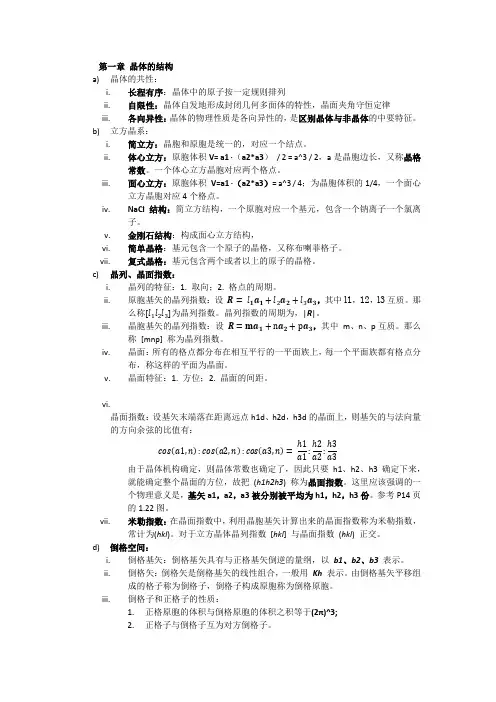

第一章晶体的结构a)晶体的共性：i.长程有序：晶体中的原子按一定规则排列ii.自限性：晶体自发地形成封闭几何多面体的特性，晶面夹角守恒定律iii.各向异性：晶体的物理性质是各向异性的，是区别晶体与非晶体的中要特征。

b)立方晶系：i.简立方：晶胞和原胞是统一的，对应一个结点。

ii.体心立方：原胞体积V= a1 ·（a2*a3）/ 2 = a^3 / 2，a是晶胞边长，又称晶格常数。

一个体心立方晶胞对应两个格点。

iii.面心立方：原胞体积V=a1 ·（a2*a3）= a^3 / 4；为晶胞体积的1/4，一个面心立方晶胞对应4个格点。

iv.NaCl结构：简立方结构，一个原胞对应一个基元，包含一个钠离子一个氯离子。

v.金刚石结构：构成面心立方结构，vi.简单晶格：基元包含一个原子的晶格，又称布喇菲格子。

vii.复式晶格：基元包含两个或者以上的原子的晶格。

c)晶列、晶面指数：i.晶列的特征：1. 取向；2. 格点的周期。

ii.原胞基矢的晶列指数：设R= l1a1+l2a2+l3a3，其中l1，12，l3互质。

那么称[l1l2l3]为晶列指数。

晶列指数的周期为，|R|。

iii.晶胞基矢的晶列指数：设R=ma1+na2+pa3，其中m、n、p互质。

那么称[mnp] 称为晶列指数。

iv.晶面：所有的格点都分布在相互平行的一平面族上，每一个平面族都有格点分布，称这样的平面为晶面。

v.晶面特征：1. 方位；2. 晶面的间距。

vi.晶面指数：设基矢末端落在距离远点h1d、h2d，h3d的晶面上，则基矢的与法向量的方向余弦的比值有：cos(a1,n):cos(a2,n):cos(a3,n)=ℎ1:ℎ2:ℎ3由于晶体机构确定，则晶体常数也确定了，因此只要h1、h2、h3确定下来，就能确定整个晶面的方位，故把(h1h2h3) 称为晶面指数。

这里应该强调的一个物理意义是，基矢a1，a2，a3被分别被平均为h1，h2，h3份。

固体物理习题参考答案（部分）第一章 晶体结构1.氯化钠：复式格子，基元为Na +，Cl -金刚石：复式格子，基元为两个不等价的碳原子 氯化钠与金刚石的原胞基矢与晶胞基矢如下：原胞基矢)ˆˆ()ˆˆ()ˆˆ(213212211j i a a i k a a k j a a +=+=+= ， 晶胞基矢 ka a j a a ia a ˆˆˆ321===2. 解：31A A O '：h:k;l;m==-11:211:11:111:1:-2:1 所以（1 1 2 1） 同样可得1331B B A A ：（1 1 2 0）； 5522A B B A ：（1 1 0 0）；654321A A A A A A ：（0 0 0 1）3.简立方： 2r=a ，Z=1,()63434r 2r a r 3333πππ===F体心立方：()πππ833r4r 342a r 3422a 3r 4a r 4a 33333=⨯=⨯=∴===F Z ，，则面心立方：()πππ622r 4r 34434442r 4a r 4a 233ar 33=⨯=⨯=∴===F Z ，，则 六角密集：2r=a, 60sin 2c a V C = a c 362=,πππ622336234260sin 34223232=⨯⨯⨯=⨯=⎪⎭⎫ ⎝⎛a a c a r F a金刚石：()πππ163r 38r 348a r 3488Z r 8a 33333=⨯=⨯===F ，， 4. 解：'28109)31arccos(312323)ˆˆˆ()ˆˆˆ(cos )ˆˆˆ()ˆˆˆ(021*******12211=-=-=++-⋅+-=⋅=++-=+-=θθa a k j i a k j i a a a a a kj i a a kj i a a 5.解：对于（110）面：2a 2a a 2S =⋅=所包含的原子个数为2，所以面密度为22a2a22=对于（111）面：2a 2323a 22a 2S =⨯⨯= 所包含的原子个数为2，所以面密度为223a34a 232=8.证明：ABCD 是六角密堆积结构初基晶胞的菱形底面，AD=AB=a 。

第一章习题参考解答解答：设立方晶格的边长为a，一个晶胞中的原子数为n，原子球半径为R，晶胞体积为V，则致密度(或叫填充率)K为：V Rn K3 34π•= ch1.1 题略3343===0.52(2)6R K R ππ(1) 简单立方，晶胞内含有一个原子n=1，原子球半径为R ，立方晶格的顶点原子球相切，立方边长a=2R ，体积为(2R)3，所以VR n K 334π•=（2）体心立方晶胞内有2个原子，n=2，原子球半径为R ，晶胞边长为a ，立方晶格的体对角线原子球相切，体对角线长为4个原子半径，所以ππ83)34(342,3433=⨯=R R K R =0.68ππ83)34(342,3433=⨯==R R K R a（3）面心立方晶胞内有4个原子，晶胞的面对角线原子球相切，面对角线长度为4个原子半径，立方体边长为a ，ππ62)24(34433=⨯=R RK =0.74,24R a =（4）六角密排原胞内中含2个原子，正四面体四个顶点处的原子球相切，边长为a ，六角柱高h =0.74ππ62322]321)2[(34223=•⨯⨯⨯=a R R K hs 斜边2R=a[(2R)2-[(2Rsin60)х2/3]2=(h/2)2底边竖直边ππ16383433=⨯=a R K =0.34(5)金刚石在单位晶格中含有8个原子，碳原子最近邻长度2R 为体对角线1/4长，体对角线为,38a R =证明1：设六角层内最近邻原子间距为a ，相邻两层间的最近邻为d ，则633.13/8,])2()3[(,])2()3[(21222122≈=+==+=a c c a a a d c a d 由此解出此时有构，时构成理想的密堆积结当ch1.2 题略a d证明2：设六角层内最近邻原子间距为a，相邻两层间的最近邻为d，则a dch1.3 题略解：对于体心立方，原胞基矢为：对于体心立方原胞体积为：1.3)(21k j a a +=)(22i k a a +=)(23j i a a +=对于面心立方，原胞基矢为：根据倒格子基矢定义，并将体心原胞基矢代入计算之，可得：将计算所得到的倒格子基矢与面心立方原胞基矢相同，可知体心立方的倒格子是面心立方。

第一章晶体结构⏹布拉菲点阵概念⏹惯用晶胞（单胞）概念⏹初基晶胞（原胞）概念⏹Wigner-Seize晶胞⏹晶体结构基元+点阵=晶体结构⏹简单的晶体结构（1）sc，bcc，fcc结构的特征（2）金刚石结构（3）六角密堆积结构（4）NaCl结构（5）CsCl结构⏹晶列, 晶向, 晶面, 晶面族, 晶面指数, 密勒指数, 晶面间距晶面指数（hkl)的定义和求法方向指数[abc]的定义和求法⏹对称操作⏹7种晶系和14种布拉菲点阵1以堆积模型计算由同种原子构成的同体积的简立方和面心立方晶体中的原子数之比。

2证明立方晶系的晶列[hkl]与晶面族(hkl)正交3某元素晶体的结构为体心立方布拉菲格子，试指出其格点面密度最大的晶面系的密勒指数，并求出该晶面系相邻晶面的面间距4在立方晶胞中画出（122），（001），（10），（210）晶面和[122]5晶体中可以独立存在的8种对称元素是：、、、、、、、。

⏹布拉格定理⏹倒易点阵初基矢量公式⏹布里渊区的求法（二维正方格子和长方格子）⏹实验衍射方法（劳厄法、转动晶体法和粉末法）⏹倒易点阵矢量和晶面指数间的关系1考虑晶体中一组互相平行的点阵平面（hkl），（a）证明倒易点阵矢量G（hkl）=hb1+kb2+lb3垂直于这组平面（hkl）；（b）证明两个相邻的点阵平面间的距离d（hkl）为2从体心立方铁的（110）平面来的X-射线反射的布喇格角为22º，X-射线波长λ=1.54Å。

试计算铁的立方晶胞边长；(b）从体心立方结构铁的(111)平面来的反射的布喇格角是多少？答案：a）a=2.91Å；b）θ=27.28º3对于点阵常数为a的二维六角点阵，（a）写出正点阵的初基矢量；（b ）计算倒易点阵的初基矢量；（c ）画出第一、第二、第三布里渊区；（d ）计算第一布里渊区的体积。

4半导体材料Si 和Ge 单晶的晶体点阵类型为 ，倒易点阵类型为 ，第一布里渊区的形状为 ，每个 原子的最近邻原子数为 。

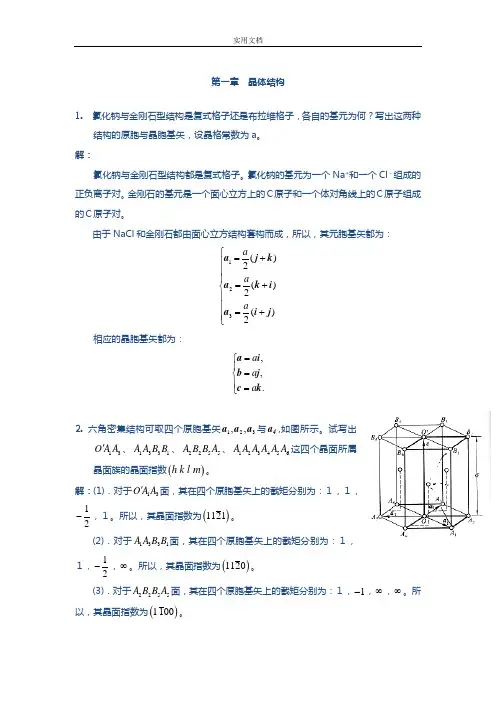

第一章 晶体结构1. 氯化钠与金刚石型结构是复式格子还是布拉维格子，各自的基元为何？写出这两种结构的原胞与晶胞基矢，设晶格常数为a 。

解：氯化钠与金刚石型结构都是复式格子。

氯化钠的基元为一个Na +和一个Cl －组成的正负离子对。

金刚石的基元是一个面心立方上的Ｃ原子和一个体对角线上的Ｃ原子组成的Ｃ原子对。

由于NaCl 和金刚石都由面心立方结构套构而成，所以，其元胞基矢都为：123()2()2()2a a a ⎧=+⎪⎪⎪=+⎨⎪⎪=+⎪⎩a j k a k i a i j相应的晶胞基矢都为：,,.a a a =⎧⎪=⎨⎪=⎩a ib jc k2. 六角密集结构可取四个原胞基矢123,,a a a 与4a ,如图所示。

试写出13O A A '、1331A A B B 、2255A B B A 、123456A A A A A A 这四个晶面所属晶面族的晶面指数()h k l m 。

解：(1)．对于13O A A '面，其在四个原胞基矢上的截矩分别为：１，１，12-，１。

所以，其晶面指数为()1121。

(2)．对于1331A A B B 面，其在四个原胞基矢上的截矩分别为：１，１，12-，∞。

所以，其晶面指数为()1120。

(3)．对于2255A B B A 面，其在四个原胞基矢上的截矩分别为：１，1-，∞，∞。

所以，其晶面指数为()1100。

(4)．对于123456A A A A A A 面，其在四个原胞基矢上的截矩分别为：∞，∞，∞，１。

所以，其晶面指数为()0001。

3. 如将等体积的硬球堆成下列结构，求证球体可能占据的最大体积与总体积的比为：简立方：6π；面心立方：6；六角密集：616。

证明：由于晶格常数为a ，所以：(1)．构成简立方时，最大球半径为2m aR =，每个原胞中占有一个原子， 334326m a V a ππ⎛⎫∴== ⎪⎝⎭36m V a π∴=(2)．构成体心立方时，体对角线等于４倍的最大球半径，即：4m R =，每个晶胞中占有两个原子，334223m V π⎫∴=⨯=⎪⎪⎝⎭32m V a ∴=(3)．构成面心立方时，面对角线等于４倍的最大球半径，即：4m R =，每个晶胞占有４个原子，33444346m V a a π⎛⎫∴=⨯= ⎪ ⎪⎝⎭346m V a ∴= (4)．构成六角密集结构时，中间层的三个原子与底面中心的那个原子恰构成一个正四面体，其高则正好是其原胞基矢c 的长度的一半，由几何知识易知3m R =c 。

第一章晶体结构1.试述晶态、非晶态、准晶、多晶和单晶的特征性质。

解：晶态固体材料中的原子有规律的周期性排列，或称为长程有序。

非晶态固体材料中的原子不是长程有序地排列，但在几个原子的范围内保持着有序性，或称为短程有序。

准晶态是介于晶态和非晶态之间的固体材料，其特点是原子有序排列，但不具有平移周期性。

另外，晶体又分为单晶体和多晶体：整块晶体内原子排列的规律完全一致的晶体称为单晶体；而多晶体则是由许多取向不同的单晶体颗粒无规则堆积而成的。

2.晶格点阵与实际晶体有何区别和联系？解：晶体点阵是一种数学抽象，其中的格点代表基元中某个原子的位置或基元质心的位置，也可以是基元中任意一个等价的点。

当晶格点阵中的格点被具体的基元代替后才形成实际的晶体结构。

晶格点阵与实际晶体结构的关系可总结为：晶格点阵＋基元＝实际晶体结构3.晶体结构可分为Bravais格子和复式格子吗？解：晶体结构可以分为Bravais格子和复式格子，当基元只含一个原子时，每个原子的周围情况完全相同，格点就代表该原子，这种晶体结构就称为简单格子或Bravais格子；当基元包含2个或2个以上的原子时，各基元中相应的原子组成与格点相同的网格，这些格子相互错开一定距离套构在一起，这类晶体结构叫做复式格子。

解：（a）“面心＋体心”立方不是布喇菲格子。

从“面心＋体心”立方体的任一顶角上的格点看，与它最邻近的有12个格点；从面心任一点看来，与它最邻近的也是12个格点；但是从体心那点来看，与它最邻近的有6个格点，所以顶角、面心的格点与体心的格点所处的几何环境不同，即不满足所有格点完全等价的条件，因此不是布喇菲格子，而是复式格子，此复式格子属于简立方布喇菲格子。

（b）“边心”立方不是布喇菲格子。

从“边心”立方体竖直边心任一点来看，与它最邻近的点子有八个；从“边心”立方体水平边心任一点来看，与它最邻近的点子也有八个。

虽然两者最邻近的点数相同，距离相等，但他们各自具有不同的排列。

固体物理学答案朱建国版3HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】固体物理学·习题指导配合《固体物理学（朱建国等编着）》使用2022年4月28日第1章晶体结构 0第2章晶体的结合 (11)第3章晶格振动和晶体的热学性质 (17)第4章晶体缺陷 (26)第5章金属电子论 (30)第1章 晶体结构1.1 有许多金属即可形成体心立方结构，也可以形成面心立方结构。

从一种结构转变为另一种结构时体积变化很小.设体积的变化可以忽略，并以R f 和R b 代表面心立方和体心立方结构中最近邻原子间的距离，试问R f /R b 等于 多少？答：由题意已知，面心、体心立方结构同一棱边相邻原子的距离相等，都设为a ：对于面心立方，处于 面心的原子与顶角原子的距离为：R f =2a对于体心立方，处于体心的原子与顶角原子的距离为：R b那么，RfRb =31.2 晶面指数为（123）的晶面ABC 是离原点O 最近的晶面，OA 、OB 和OC 分别与基失a 1，a 2和a 3重合，除O 点外，OA ，OB 和OC 上是否有格点若ABC 面的指数为（234），情况又如何答：晶面族（123）截a 1,a 2,a 3分别为1,2,3等份，ABC 面是离原点O 最近的晶面，OA 的长度等于a 1的长度，OB 的长度等于a 2长度的1/2，OC 的长度等于a 3长度的1/3，所以只有A 点是格点。

若ABC 面的指数为（234）的晶面族，则A 、B 和C 都不是格点。

1.3 二维布拉维点阵只有5种，试列举并画图表示之。

答：二维布拉维点阵只有五种类型，两晶轴b a 、，夹角 ，如下表所示。

1 简单斜方2 简单正方3 简单六角4 简单长方5 有心长方二维布拉维点阵1.4 在六方晶系中，晶面常用4个指数（hkil ）来表示，如图所示，前3个指数表示晶面族中最靠近原点的晶面在互成120°的共平面轴a 1，a 2，a 3上的截距a 1/h ，a 2/k ，a 3/i ，第四个指数表示该晶面的六重轴c 上的截距c/l.证明：i=-（h+k ） 并将下列用（hkl ）表示的晶面改用（hkil ）表示：（001）(133)(110)(323)（100）（010）(213) 答：证明设晶面族（hkil ）的晶面间距为d ，晶面法线方向的单位矢量为n °。

固体物理题库第⼀章晶体的结构第⼀章晶体的结构⼀、填空体（每空1分）1. 晶体具有的共同性质为长程有序、⾃限性、各向异性。

2. 对于简⽴⽅晶体，如果晶格常数为a，它的最近邻原⼦间距为 a ，次近邻原⼦间，原胞与晶胞的体积⽐1：1 ，配位数为 6 。

3. 对于体⼼⽴⽅晶体，如果晶格常数为a a2，次近邻原⼦间距为 a ，原胞与晶胞的体积⽐1：2 ，配位数为8 。

4. 对于⾯⼼⽴⽅晶体，如果晶格常数为a邻原⼦间距为 a ，原胞与晶胞的体积⽐1：4 ，配位数为12 。

5. ⾯指数(h1h2h3)所标志的晶⾯把原胞基⽮a1,a2,a3分割,其中最靠近原点的平⾯在a1,a2,a3上的截距分别为__1/h1_,_1/h2__,__1/h3_。

6. 根据组成粒⼦在空间排列的有序度和对称性，固体可分为晶体、准晶体和⾮晶体。

7. 根据晶体内晶粒排列的特点，晶体可分为单晶和多晶。

8. 常见的晶体堆积结构有简⽴⽅（结构）、体⼼⽴⽅（结构）、⾯⼼⽴⽅（结构）和六⾓密排（结构）等，例如⾦属钠（Na）是体⼼⽴⽅（结构），铜（Cu）晶体属于⾯⼼⽴⽅结构，镁（Mg）晶体属于六⾓密排结构。

9. 对点阵⽽⾔，考虑其宏观对称性，他们可以分为7个晶系，如果还考虑其平移对称性，则共有14种布喇菲格⼦。

10.晶体结构的宏观对称只可能有下列10种元素：1 ，2 ，3 ，4 ，6 ，i ，m ，3，4，6，其中3和6不是独⽴对称素，由这10种对称素对应的对称操作只能组成32个点群。

11. 晶体按照其基元中原⼦数的多少可分为复式晶格和简单晶格，其中简单晶格基元中有 1 个原⼦。

12. 晶体原胞中含有 1 个格点。

13. 魏格纳-塞茨原胞中含有 1 个格点。

⼆、基本概念1. 原胞原胞：晶格最⼩的周期性单元。

2. 晶胞结晶学中把晶格中能反映晶体对称特征的周期性单元成为晶胞。

3. 散射因⼦原⼦内所有电⼦在某⼀⽅向上引起的散射波的振幅的⼏何和，与某⼀电⼦在该⽅向上引起的散射波的振幅之⽐。

第一章 晶体结构1.1、 如果将等体积球分别排成下列结构，设x 表示钢球所占体积与总体积之比，证明：结构 X简单立方52.06=π体心立方68.083≈π 面心立方74.062≈π 六角密排74.062≈π 金刚石34.063≈π解：实验表明，很多元素的原子或离子都具有或接近于球形对称结构。

因此，可以把这些原子或离子构成的晶体看作是很多刚性球紧密堆积而成。

这样，一个单原子的晶体原胞就可以看作是相同的小球按点阵排列堆积起来的。

它的空间利用率就是这个晶体原胞所包含的点的数目n 和小球体积V 所得到的小球总体积nV 与晶体原胞体积Vc 之比，即：晶体原胞的空间利用率， VcnVx = （1）对于简立方结构：（见教材P2图1-1） a=2r ， V=3r 34π，Vc=a 3，n=1 ∴52.06834343333====πππrra r x （2）对于体心立方：晶胞的体对角线BG=x 334a r 4a 3=⇒= n=2, Vc=a 3∴68.083)334(3423423333≈=⨯=⨯=πππr r a r x （3）对于面心立方：晶胞面对角线BC=r 22a ,r 4a 2=⇒= n=4，Vc=a 374.062)22(3443443333≈=⨯=⨯=πππr r a r x （4）对于六角密排：a=2r 晶胞面积：S=6260sin a a 6S ABO ⨯⨯=⨯∆=2a 233晶胞的体积：V=332r 224a 23a 38a 233C S ==⨯=⨯ n=1232126112+⨯+⨯=6个 74.062)22(3443443333≈=⨯=⨯=πππr r a r x （5）对于金刚石结构，晶胞的体对角线BG=3r 8a r 24a 3=⇒⨯= n=8, Vc=a 334.06333834834833333≈=⨯=⨯=πππr r a r x 1.3、证明：面心立方的倒格子是体心立方；体心立方的倒格子是面心立方。

09级微电子学专业《固体物理》期末考复习题目至诚学院 信息工程系 微电子学专业姓名：陈长彬 学号:3第一章晶体结构IX 把等体积的硬球堆成下列结构，求球可能占据的最大体积和总体积之比。

（1）简立方（2）体心立方（3）面心立方（4）金刚石解：（IX 简立方，晶胞内含有一个原子∏=1,原子球半径为R,立方晶格的顶点原子球相切，立方边长a=2R, 体积为（2/?）5 ,4 4mR' -J ΓR'V（2町（2）、体心立方晶胞内含有2个原子n=2,原子球半径为R,晶胞边长为"立方晶格的体对角线原子球相切,（3）、面心立方晶胞内含有4个原子24,晶胞的面对角线原子球相切，面对角线长度为4个原子半径，立方∖R √2（4）.金刚石在单位晶格中含有8个原子，碳原子最近邻长度2R 为体对角线;长，体对角线为8R = √L4解：对于体心立方，原胞基欠为:■ Zl . —* —* «3 = γ（* + 丿 一 &）对丁•体心立方原胞体枳为：Q = ^∙（^×ξ）所以=r 0∙52体对角线长为4个原子半径，所以Q =体边长为可所以G=4 √Σ4 、 4x-χR' /T=—一 =—ΛB = 0.7464 I 4 1 n∙-JΓR S×-πR /rK 33√3Vi R ）2.证明面心立方和体心立方互为倒格子。

16 " = 034n -πR 3V龙= 0.68根据倒格子旱矢定义，并将体心原胞旱矢代入计灯之，町得:将计算所得到的倒格了•呈矢与外心立方的原胞呈欠相比 较，可知面心立方的倒格子是体心立方。

囚此可以说，曲心立方和体心立方互为倒格子。

3、证明：倒格子原胞体积为y∙ = E≤~,其中VC 为正格子原胞的体积。

对F 面心'工方•原胞皋欠为：金=斗 G + F) S 7=^(k+i)N=斗(7 + j)/ & ■将计只所得到的倒格子堆矢与Ifll 心立方廉胞肚矢相同， 可知体也立方的倒格子妊而心立方。

固体物理考题汇总（⽆答案）第⼀章晶体结构⼀、填空1、晶⾯有规则，对称配置的固体，具有长程有序特点的固体称为；在凝结过程中不经过结晶（即有序化）的阶段，原⼦的排列为长程⽆序的固体称为。

由晶粒组成的固体，称为。

2、化合物半导体材料GaAs晶体属于闪锌矿类结构，晶格常数为a，其配位数为。

⼀个惯⽤元胞（结晶学元胞）内的原⼦数，其布喇菲格⼦是。

其初基原胞（固体物理学原胞）包含原⼦数，体积为。

初基元胞的基⽮为，，。

3、半导体材料Si具有⾦刚⽯型晶体结构，晶格常数为a，其配位数为。

⼀个惯⽤元胞（结晶学元胞）内的原⼦数。

属于布喇菲格⼦。

写出其初基元胞（固体物理学元胞）的基⽮________，_______，_______。

晶格振动⾊散关系中⽀声学波，⽀光学波，其总的格波数。

4、简⽴⽅结构如果晶格常数为a，其倒格⼦元胞基⽮为是_______，______，_________ 。

在倒格⼦空间中是结构，第⼀布⾥渊区的形状为______，体积为______ 。

5、某元素晶体的结构为体⼼⽴⽅布喇菲格⼦，其格点⾯密度最⼤的晶⾯的密勒指数____ ，并求出该晶⾯系相邻晶⾯的⾯间距________。

（设其晶胞参数为a ）。

6、根据三个基⽮的⼤⼩和夹⾓的不同，⼗四种布喇菲格⼦可归属于_____ 晶系，其中当 90,=====γβαc b a 时称为 _____类晶系，该晶系的布喇菲格⼦有 ______ 。

7、NaCl 晶体是由两个 _ 格⼦沿体对⾓线滑移1/4长度套构⽽成；设惯⽤原胞的体积为a 3，⼀个惯⽤元胞内的原⼦数；其配位数为，最近邻距离；初基原胞体积为，第⼀布⾥渊区体积为______；晶体中有⽀声学波，⽀光学波。

8、对晶格常数为a 的SC ，与倒格⽮ 242K i j k a a aπππ=+- 正交的晶⾯族的晶⾯指数为____，其⾯间距为 __ 。

9、半导体材料Si 具有⾦刚⽯型晶体结构，晶格常数为a ，⼀个惯⽤元胞内的原⼦数，⼀个固体物理学原胞内的原⼦数；固体物理学原胞的体积，倒格⼦原胞的体积 __ ，第⼀布⾥渊区的体积为；晶格振动⾊散关系中⽀声学波，______ ⽀光学波。
