LM型梅花弹性联轴器参数

梅花形弹性联轴器的适用范围和性能特点1.ML系列梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩，当两轴线有相对偏移时，弹性元件发生相应的弹性变形，起到自动补偿作用。

2.梅花形弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合，例如：冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。

工作环境温度-35℃～+80℃，传递公称扭矩25～12500Nm，许用转速1500～15300r/min。

3.沧州荣威机械技术有限公司专业生产的梅花形弹性联轴器具有以下特点：（1）工作稳定可靠，具有良好的减振、缓冲和电绝缘性能。

（2）结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。

（3）具有较大的轴向、径向和角向补偿能力。

（4）高强度聚氨酯弹性元件耐磨耐油，承载能力大，使用寿命长，安全可靠。

（5）联轴器无需润滑，维护工作量少，可连续长期运行。

弹性柱销联轴器的特点1、本联轴器已列为国家标准GB5014-85，适用于各种机械联接两同轴线的传动轴，通常用于动频繁的高低速运动。

工作温度为-20 ～+80℃；传递公称扭矩为40～20000N.m。

2、弹性柱销联轴器具有较大结构简单、合理，维修方便、两面对称可互换，寿命长，允许较大的轴向窜动，具有缓冲、减震、耐磨等性能。

3、轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。

轴孔和键槽按国家标准GB3852-83《联轴器轴柱和键槽形式及尺寸》的规定加工。

半联轴器采用精密铸造，铸铁HT20-40、铸钢ZG35Ⅱ，轴孔和键槽采用拉制成型，柱销采用MC尼龙b制成。

4、弹性柱销联轴器是利用若干非金属弹性材料制成的柱销，置于两半联轴器凸缘孔中，通过柱销实现两半联轴器联接，该联轴器结构简单，容易制造，装拆更换弹性元件比较方便，不用移动两半联轴器。

弹性元件（柱销）的材料一般选用尼龙，有微量补偿两轴线偏移能力，弹性件工作时受剪切，工作可靠性极差，仅适用于要求很低的中速传动轴系，不适用于工作可靠性要求较高的工况。

TL(LT)型弹性套柱销联轴器特点及应用场合：具有一定补偿两轴线相对偏移和减振、缓冲性能，结构简单，制造容易，不需润修方便，径向尺寸较大，适用于安装底座刚性好，对中精度较高，冲击载荷不大，对减振要求不高的轴，适用范围广泛，是我国最早通用标准联轴器。

不适用于高速和低速重载工况条件。

TL(LT)型--基本型；TLL(LTZ)型--带制动轮型；L(LT)型弹性套柱销联轴器参数及主要尺寸：(GB/T4323-84<2002>)mm2.短时过载不得超过公称扭矩值的2倍。

3.轴孔型式及长度L、L1可根据需要选取。

4.转动惯量为近似值。

ML(LM)型梅花形弹性联轴器特点及应用场合：具有补偿两轴相对偏移、减振、缓冲性能、径向尺寸小，结构简单、不用润滑、承载能力较高，维护方使、更换弹性元件需轴向移动(MLS型除外)，适用于联接同轴线，起动频繁，正反转变化，中速、中等转矩传动轴系和要求工作可靠性高的工作部位。

不适用于重载、低速及轴向尺寸受艰制，更换弹性元件后两轴对中困难的部位。

ML型--基本型；MLL-II型--分体式制动轮型；MLL-I型--整体式制动轮型；MLZ型--单法兰盘；MLS型--双法兰盘；ML(LM)型梅花形弹性联轴器的参数及主要尺寸：(GB/T 5272-2002)mm型号公称扭矩Tn N.m 许用转速r/min轴孔直径d1d2dz轴孔长度LD弹性件型号转动惯量kg.m2质量kg 弹性硬件(HA)a b铁钢Y型J1Z型L推荐≥85≥94LML1 (LM1) 25 45 11500 1530012 14 32 2735 86 50MT1-a-b 0.014 0.6616 18 19 42 3020 22 24 52 38(LM2) 50 100 9500 12000 16 18 19 42 3038 95 60LM2-a-b 0.044 0.92 20 22 24 52 3825 28 62 44ML2 (LM3) 100 200 8200 10920 22 24 52 3840 103 70MT2-a-b 0.075 1.5525 28 62 4430 32 82 60ML3 (LM4) 140 280 6700 900022 24 52 3845 114 85MT3-a-b 0.178 2.525 28 62 4430 32 35 38 82 60ML4 250 400 5500 7300 25 28 62 44 50 127 105 MT4 -a 0.412 4.3HL,HLL(LX,LXZ)弹性柱销联轴器特点及应用场合：具有微量补偿性能，结构简单，容易制造，更换柱销方便，可靠性极差，适用于有轴向窜动，起动频繁，正反转的轴系传动，不适用于工作可靠性要求精度高的部位，不宜用于高速、重载及有强烈冲击振动的轴系传动，安装精度低的轴系亦不应选用。

后退◄1梅花形弹性联轴器GB/T 5272-2002 代替GB/T 5272-851范围本标准规定了梅花形弹性联轴器（以下简称联轴器）的型式与参数。

本标准适用于联接两同轴线的传动轴系.具有一定补偿两轴相对偏移和一般减振性能.丁作温度为.35 380%：,传递公称扭矩16 N・m~25000N・m。

2分类2.1型式联轴器分为LM型、LMDS!、LMS型、LMZ- I型、LMZ-U型五种型式，分别见图1~图5。

2.2标记示例：例1： 1313型梅花形弹性联轴器，MT3型弹性件为肌主动端:Y型轴孔・A型键槽.轴孔直径^30 mm,轴孔长度L#ft=40mm;从动端：Y型轴孔，B型键槽,轴孔直径d产25 mm,轴孔长度L ^=40 nun;LM3 型联轴器••"）"（）•• .\1T3-a GB/T 5272-2002B25x40例2： LMZ12-D630型制动轮梅花形弹性联轴器,MT12型弹性件为讥主动端：Ji型轴孑L・A型键槽，轴孑L直径心二110 n】m,轴孔长度L ^- \ 15 mm;从动端：Y型轴孔.A型键槽.轴孔直径d尸125 nun.轴孔长度A=212 mm.制动轮直径〃产63（）mm;LMZ 12- II -630 型联轴器*丄吧£ MT12-b GB/T 5272-2002125x2122.3结构型式、基本参数和主要尺寸轴孔型式按CB/T 3852的规定.轴孔长度优选L2.3.1 LM型联轴器的结构型式、堆本参数和主要尺寸应符合图I和表I的规定°2.3.2 1.V11）型单法兰联轴器的结构型式、基本参数和主要尺“应符合图2和衣2的规定；2008-12-31 实施后退◄ 1 ►GB/T 5272-2002 返回总目录|返回分目录后退◄3 Y型轴孔型轴孔Z型轴孔人型轴孔Y型轴孔皿推荐）皿推荐）1. 3—半联轴器；2—弹性元件图1 L初型联轴器Y型轴孔J用轴孔J厘轴孔 ' 型轴孔Z坦轴孔拆荐）皿椎荐）1. 4一半联轴器；2—弹性元件；3—法兰联接件；5. 6、7—螺栓、螺母•垫圈图2 LMD型联轴器GB/T 5272-2002 返回总目录|返回分目录后退◄ 4 ►1 LM续表1 LM型联轴器基本参数和主要尺寸2 LMD续表2 LMD型联轴器基本参数和主要尺寸2.3.3 LMS型双法兰联轴器的结构型式、基本参数和主要尺寸应符合图3和表3的规定。

50规格额定 扭矩 N ·m 最高 转速 rpm 转动 惯量 kg ·m 2 基 本 尺 寸质量 kg d 1、d 2 DD 1 L L 1 L 2 L 3 M S 16 15 19000 0.00005 6~16 30 30 50 18 13 — 4 1.5 0.10 19 20 14000 0.00008 6~19 40 32 66 25 16 20 52 0.30 24 70 10600 0.0002 8~24 55 40 78 30 18 24 2 0.61 28 190 9500 0.0007 8~28 65 48 90 35 20 28 8 2.5 1.00 38 380 8500 0.002 10~38 80 66 114 45 24 273 2.08 42 530 8000 0.004 10~42 95 80 126 50 26 40 3 3.21 48 620 7100 0.006 10~48 105 95 140 56 28 45 3.5 4.41 55 820 6300 0.012 15~55 120 105 160 65 30 52 10 4 6.64 65 1250 5600 0.025 15~65 135 120 185 75 35 57 4.5 10.13 75 1950 4750 0.054 20~75 160 135 210 85 40 63 5 16.03 90 4800 3750 0.139 30~90 200 160 245 100 45 72 12 5.5 27.50 100 6800 3350 0.245 30~115 225 180 270 110 50 89 6 38.50 110 8000 3000 0.435 40~125 255 200 295 120 55 96 166.5 54.0 125 10000 2650 0.85 40~145 290 230 340 140 60 112 7 81.8 140 14500 2360 1.4 40~160 320 255 375 155 65 124 207.5 109.7 160 20000 2000 2.72 60~180 370 290 425 175 75 140 9 162.7 1802350018004.9585~2004203254751958515610.5230.81.L M X 型 星 形 弹 性 联 轴 器L M X 型 弹 性 联 轴 器 性 能 参 数 和 外 形 尺 寸 m m(一). 星 形 弹 性 联 轴 器(JB/T10466-2004)结 构 特 点：● 由星形或梅花形弹性体和半轴联轴器组成，星形弹性体易于变形采用大阻尼材料。

梅花型联轴器是机械传动中主要用来连接两个转动轴，从而达到传递扭矩或旋转角度的机械零部件；也可以用于安全装置的设备保护；运动过程中轴与轴之间不能分离，只能在设备停止运转时方可拆分分离。

梅花型联轴器以聚氨脂塑料为弹性元件与二半联轴器主体紧密组合,主体以进口配方合金铝为主. 中间聚氨脂塑料元件以独有配方配制,具有耐磨性高抗温性好韧性强,与一般普通塑胶件质量稳定耐用. 梅花型体有六瓣和八瓣,根据客户要求定制. 固定方式有键槽.
梅花型联轴器的选择要领:
①容许额定扭矩-是联轴器实际使用时承受的扭矩容许
值.
②容许最大扭矩-是联轴器使用时损坏的最大临界值.
③容许最高转速-需要在选型时确定电机的转速在此范围内.
④容许偏心-两轴的轴心平行偏差的容许值.
⑤容许偏角-两轴之间形成的相互角度容许值.
⑥容许轴向偏差-两轴轴向移动的位移容许值.
例:LS10-26-0406
LS10:系列号，材料为铝合金
26：外径尺寸：26MM，定位螺丝固定
04：D1轴径为：4MM
06：D2轴径为：6MM
梅花型联轴器特点：
1.中间弹性体联接
2.可吸收振动、补偿径向、角向和轴向偏差
3.抗油与电气绝缘
4.顺时针与逆时针回转特性完全相同
5.有两种不同的硬度弹性体
6.定位螺丝固定。

联轴器分类：
1.刚性联轴器：1、凸缘联轴器
2、夹壳联轴器
3、套筒联轴器
4、平行联轴器
5、径向键凸缘联轴器
2.挠性联轴器：1.金属弹性元件挠性联轴器：1、金属膜片联轴器
2. 非金属弹性元件联轴器：1、梅花联轴器
2、弹性注销联轴器
3、弹性套注销联轴器
4、弹性注销齿式联轴器
5、轮胎联轴器
3、无弹性元件的挠性联轴器：1、鼓型齿联轴器
2、十字轴万向联轴器
3、球笼式万向联轴器
4、滑块联轴器
5、滚子链条联轴器
6、球面滚子联轴器
4.安全联轴器：.。

非金属弹性元件挠性联轴器型号大全一、梅花联轴器
梅花联轴器规格型号大全
（ML型、MLZ型、MLS型、MLL-I型、MLL-II型）
1、ML梅花弹性垫联轴器
2、MLZ单法兰梅花弹性联轴器
3、MLS双法兰梅花联轴器
4、MLL-I分体式带制动轮梅花联轴器
5、MLL-II整体式带制动轮梅花联轴器
二、轮胎联轴器
最齐全的轮胎联轴器
（UL型、LB型、LLA型、DL型、LLB型）1、UL轮胎联轴器
2、LB轮胎联轴器
3、LLA轮胎联轴器
4、DL多角型橡胶联轴器
5、LLB轮胎联轴器
三、弹性注销联轴器
四、弹性注销齿式联轴器 ZL 型弹性注销齿式联轴器
ZLD圆锥轴孔弹性注销联轴器
ZLZ接中间轴注销联轴器
ZLL 新型号LZZ带制动轮注销联轴器
五、弹性套注销式联轴器
六、CB38-83泵用弹性套注销联轴器 CB38-80泵用弹性套联轴器。

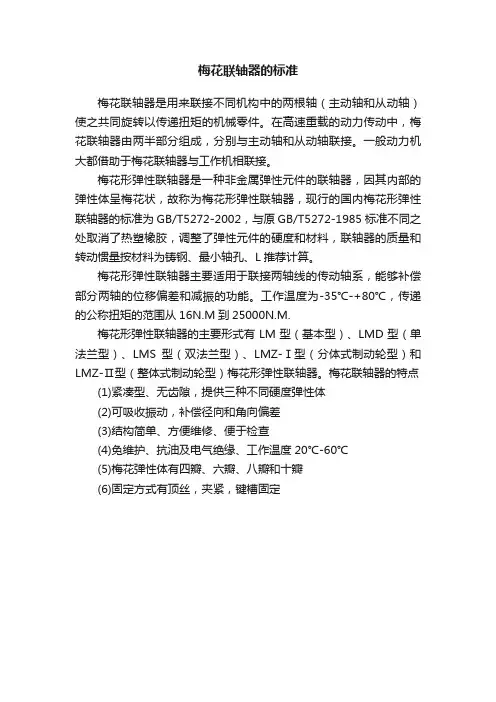

梅花联轴器的标准
梅花联轴器是用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。

在高速重载的动力传动中，梅花联轴器由两半部分组成，分别与主动轴和从动轴联接。

一般动力机大都借助于梅花联轴器与工作机相联接。

梅花形弹性联轴器是一种非金属弹性元件的联轴器，因其内部的弹性体呈梅花状，故称为梅花形弹性联轴器，现行的国内梅花形弹性联轴器的标准为GB/T5272-2002，与原GB/T5272-1985标准不同之处取消了热塑橡胶，调整了弹性元件的硬度和材料，联轴器的质量和转动惯量按材料为铸钢、最小轴孔、L推荐计算。

梅花形弹性联轴器主要适用于联接两轴线的传动轴系，能够补偿部分两轴的位移偏差和减振的功能。

工作温度为-35℃-+80℃，传递的公称扭矩的范围从16N.M到25000N.M.
梅花形弹性联轴器的主要形式有LM型（基本型）、LMD型（单法兰型）、LMS型（双法兰型）、LMZ-Ⅰ型（分体式制动轮型）和LMZ-Ⅱ型（整体式制动轮型）梅花形弹性联轴器。

梅花联轴器的特点
(1)紧凑型、无齿隙，提供三种不同硬度弹性体
(2)可吸收振动，补偿径向和角向偏差
(3)结构简单、方便维修、便于检查
(4)免维护、抗油及电气绝缘、工作温度20℃-60℃
(5)梅花弹性体有四瓣、六瓣、八瓣和十瓣
(6)固定方式有顶丝，夹紧，键槽固定。

LM(ML)系列梅花联轴器镇江德瑞机械有限公司（提供） 电话：0511-******** 传真：0511-******** LMZ-Ⅱ(MLL-Ⅱ)型梅花联轴器工作原理：LMZ-Ⅱ(原MLL-Ⅱ)型带制动轮梅花形弹性联轴器是由两个带凸爪形状相同的半联轴器和弹性元件组成,利用梅花形弹性元件置于两半联轴器凸爪之间,以实现两半联轴器的联接.LMZ-Ⅱ(原MLL-Ⅱ)型带制动轮梅花形弹性联轴器是由两个带凸爪形状相同的半联轴器和弹性元件组成，利用梅花形弹性元件置于两半联轴器凸爪之间，以实现两半联轴器的联接。

具有补偿两轴相对偏移、减振、缓冲、径向尺寸小、结构简单、不用润滑、承载能力较高、维护方便等特点，但更换弹性元件时两半联轴器需沿轴向移动。

适用于联接两同轴线、起动频繁、中低速、中小功率传动轴系、要求工作可靠性高的工作部位，不适用于重载及轴向尺寸受限制、更换弹性元件后两轴线对中困难的部位。

标准修订后，梅花形弹性元件的材料有聚氨脂和铸形尼龙两种。

根据不同工况条件选用不同材料，如风机、水泵、轻工、纺织等工作平稳、载荷变化不大时，可选用聚氨脂。

两种材料的价格相差较大。

MLL-Ⅱ型带制动轮梅花形弹性联轴器基本性能参数和主要尺寸:型号公称转矩Tn许用转速n/轴孔直径轴孔长度L0D0 B D D1S弹性件质量d1，d2，d z Y Z,J型号kgN. m minL L L1MLL4-II-16250 475025,28 62 44 621911670105653.5MT41030,32,35,38 82 60 8221140,4211284112266MLL4-II-203800 25,28 62 44 62216208514 30,32,35,38 82 60 8223640,4211284112266MLL5 -II-20 0 4030,32,35,38 82 60 82242 12575 4MT516.5 40,42,45,4811284112272MLL6-II-20630 35,38 82 60 82249145854.5MT620.5 40,42,45,48,48,50,5511284112279MLL6-II-253050 35,38 82 60 822792510525.6 40,42,45,48,48,50,5511284112309MLL7-II-251120 45,48,48,50,551128411231217105.5MT731.4 60,63,65142107142372MLL7-II-3152400 45,48,48,50,551128411231231513538.2 60,63,65142107142372MLL8 -II-31 5 180050,5511284112351 20126.5MT855.5 60,63,65,70,71,75142107142416MLL8-II-401900 50,5511284112351401775.3 60,63,65,70,71,75142107142416MLL9-II-402800 60,63,65,70,71,7514210714242123157.5MT992.9 80,85,90,95172132172451MLL9-II-501500 60,63,65,70,71,751421071422755021138 80,85,90,95172132172505MLL1 0-II-5 00 450070,71,76142107142492618MT1180 80,85,90,9517213217252100,11021216721256MLL1 1-II-6 30 6300120080,85,90,95172132172580 6326530208.5MT11250 100,110,12021216721262MLL1 2-II-7 10 11200105090,95172132172630 7130362259MT12290 100,110,120,125,13021216721267MLL1 3-II-8 00 125095100,110,120,125,130212167212710 80344025MT1332130,14025220225275镇江德瑞机械有限公司（提供）LMZ-I(MLL-I)型梅花联轴器LMZ-I(原MLL-I)型分体式制动轮梅花形弹性联轴器(GB5272-2002替代GB5272-85)●LMZ-I型分体式制动轮梅花形弹性联轴器的适用范围和性能特点.LMZ-I型分体式制动轮梅花形弹性联轴器具有以下特点：花形弹性联轴器结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合，梅花形弹性联轴器工作稳定可靠，具有良好的减振、缓冲和电绝缘性能。

梅 花 形 弹 性 联 轴 器一、 概述LM 系列梅花弹性联轴器的适用范围：适用于启动频繁、正反转、中高速、中等转矩合要求可靠性高的工作场合，广泛应用于冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等行业或机械中。

允许的工作环境温度为-35º~+80ºC ，传递的公称转矩16~25000N.m ，许用转速为950~8500r/min 。

LM 系列梅花弹性联轴器的特性：1. 具有良好的减振、缓冲合电绝缘性能，工作稳定可靠；2. 结构简单，径向尺寸小，重量轻，转动惯量小，使用于中高速场合；3. 有较大的轴向、径向和角向补偿能力；4. 高强度弹性元件，耐油耐磨，承载能力大，使用寿命长，安全可靠。

5. 不需润滑，维护工作量很少，可长期连续运行；6. LMS 和LMPK 型联轴器，具有可分离的结构形式，更换弹性元件时，不必移动设备，大大缩短维修时间。

目前，我公司严格按GB5272-85的要求，开发生产了四大系列39个规格，欢迎广大新老用户选用，我们竭诚为您服务。

二、 ML 梅花形弹性联轴器的标记方法订购联轴器时，务必请按GB3852-1997规定的标记方法标记。

1. LM 型梅花形弹性联轴器的标记方法：例如LM10，主动端轴孔d 1=70，配合长度为142，键槽形式为A 型；从动端d 2=60，配合长度为142，键槽形式为A 型。

标记如下： 主动端轴孔型式 主动端键槽型式 主动端轴孔尺寸 主动端轴孔配合长度国家标准代号从动端轴孔配合长度 从动端轴孔尺寸 从动端键槽型式 从动端轴孔型式 联轴器规格代号 联轴器形式代号 2. LMZ-Ⅰ型带分离式制动轮的梅花形弹性联轴器的标记方法如下：例如LMZ12-Ⅰ，主动端轴孔d 1=70，配合长度为142，键槽形式为A 型；从动端d 2=60，配合长度为142，键槽形式为A 型，制动轮直径为800，宽度为30，制动轮中心线至从动端轴套端面的距离C 为120。
