防水套管规格型号

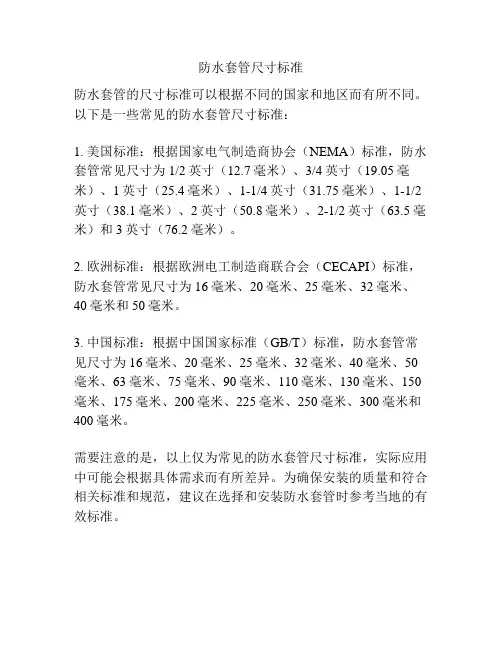

防水套管尺寸标准
防水套管的尺寸标准可以根据不同的国家和地区而有所不同。

以下是一些常见的防水套管尺寸标准：
1. 美国标准：根据国家电气制造商协会（NEMA）标准，防水套管常见尺寸为1/2英寸（1
2.7毫米）、3/4英寸（19.05毫米）、1英寸（25.4毫米）、1-1/4英寸（31.75毫米）、1-1/2英寸（38.1毫米）、2英寸（50.8毫米）、2-1/2英寸（6
3.5毫米）和3英寸（76.2毫米）。

2. 欧洲标准：根据欧洲电工制造商联合会（CECAPI）标准，防水套管常见尺寸为16毫米、20毫米、25毫米、32毫米、40毫米和50毫米。

3. 中国标准：根据中国国家标准（GB/T）标准，防水套管常见尺寸为16毫米、20毫米、25毫米、32毫米、40毫米、50毫米、63毫米、75毫米、90毫米、110毫米、130毫米、150毫米、175毫米、200毫米、225毫米、250毫米、300毫米和400毫米。

需要注意的是，以上仅为常见的防水套管尺寸标准，实际应用中可能会根据具体需求而有所差异。

为确保安装的质量和符合相关标准和规范，建议在选择和安装防水套管时参考当地的有效标准。

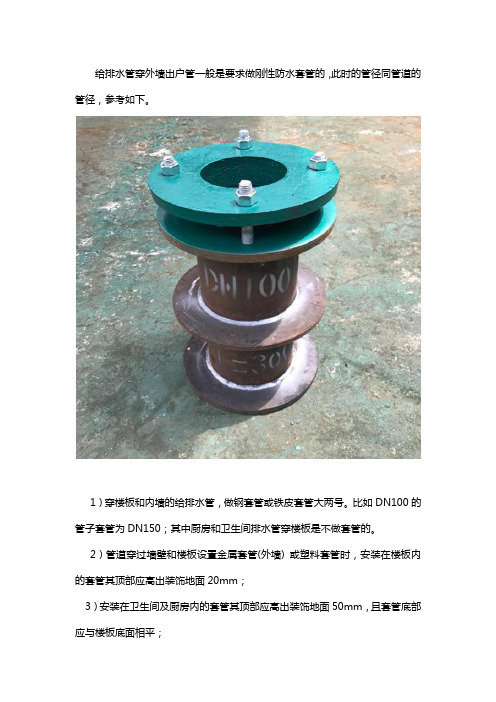

给排水管穿外墙出户管一般是要求做刚性防水套管的，此时的管径同管道的管径，参考如下。

1）穿楼板和内墙的给排水管，做钢套管或铁皮套管大两号。

比如DN100的管子套管为DN150；其中厨房和卫生间排水管穿楼板是不做套管的。

2）管道穿过墙壁和楼板设置金属套管(外墙) 或塑料套管时，安装在楼板内的套管其顶部应高出装饰地面20mm；
3）安装在卫生间及厨房内的套管其顶部应高出装饰地面50mm，且套管底部应与楼板底面相平；
4）安装在墙壁内的套管其两端与饰面相平，穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实且端面光滑；
5）穿墙套管与管道之间缝隙宜用阻燃密实材料填实且端面应光滑，管道的接口不得设在套管内。

以上就是今天分享的全部内容，感谢大家的阅读与支持。

柔性防水套管是管道工程建设中的重要管件，具有穿墙、防水、抗沉降的作用，应用十分广泛，在设计图纸中一般采用公称直径（DN）表示，目的是为了根据公称直径来确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸。

用户在选型时，可根据如下规格表来确定型号。

河南中天管道配件有限公司是生产经营管道配件的企业。

本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等管道配件。

所有产品严格按照国家标准设计生产，特殊规格型号可按用户要求订做加工。

更多问题请致电河南中天管道配件有限公司。

人防套管和柔性套管的区别在哪？
常用防水套管分为刚性和柔性两种。

选型时应注意：防水套管是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。

刚性防水套管适用于饮用水水池防水套管的安装，在石棉水泥填打完毕以后进行，填嵌密封膏时，应保证缝内各接触面无锈蚀，漆皮，污物，且干净，干燥。

柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物；穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。

近期很多客户咨询关于人防套管与柔性防水套管的知识，柔性防水套管和人防密闭套管用的地方不同，柔性防水套管适应于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，参照02S404。

人防密闭套管用于穿越人防区的位置。

柔性防水套管与管道采用柔性连接，人防密闭套管采用刚性连接。

人防密闭套管和刚性防水套管构造相似，只是比刚性防水套管外多一翼环，还有一防冲击波的挡板，挡板与翼环、管道直接焊接。

如果人防密闭套管设置在两个人防区之间，人防密闭套管两侧都必须设置翼环和防冲击波的挡板。

柔性密闭套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求；还有些构筑物也需要管路穿墙而过，同时又限制管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。

它的外壳一次性浇注在墙壁上，管子从套管中间通过，管子外径与套管中间用填料密封，起到了防水和减振作用。

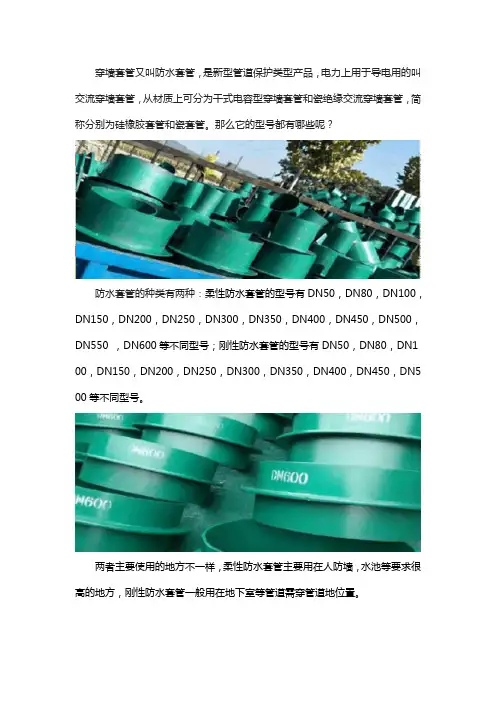

穿墙套管又叫防水套管，是新型管道保护类型产品，电力上用于导电用的叫交流穿墙套管，从材质上可分为干式电容型穿墙套管和瓷绝缘交流穿墙套管，简称分别为硅橡胶套管和瓷套管。

那么它的型号都有哪些呢？
防水套管的种类有两种：柔性防水套管的型号有DN50，DN80，DN100，DN150，DN200，DN250，DN300，DN350，DN400，DN450，DN500，DN550 ，DN600等不同型号；刚性防水套管的型号有DN50，DN80，DN1 00，DN150，DN200，DN250，DN300，DN350，DN400，DN450，DN5 00等不同型号。

两者主要使用的地方不一样，柔性防水套管主要用在人防墙，水池等要求很高的地方，刚性防水套管一般用在地下室等管道需穿管道地位置。

序号名称规格单位数量材质A型钢性防水套管DN500,L=200个2钢A型柔性防水套管DN500,L=200个2钢异径管DN700×500个2钢90°弯头DN500,L=500个2钢弯管型通气管DN200（DN219×6）个2钢罩型通气管DN200（DN219×6）个2钢吸水喇叭口个2钢吸水喇叭口支架喇叭口吊架三通DN1000×400个2钢法兰盘DN400，PN=1.0MPa个2钢SD型减震隔振垫阀门井室外地下式消火栓排水检查井爬梯○20套2钢钢梯个2钢示例：管道支墩做法参照《室内管道支架及吊架》03S402第88页，水平管支座图（一备注图集名称02S404/25-15防水套管02S404/25-05防水套管02S403/116-55钢制管件02S403/116-8钢制管件02S403/116-98钢制管件02S403/116-98钢制管件02S403/116-103钢制管件02S403/116-112钢制管件05S804/186-179矩形钢筋混凝土蓄水池02S403/116-42钢制管件02S403/116-78钢制管件95SS10305S502室外给水管道附属构筑物01S201室外消火栓安装图集02S515排水检查井S147/17-15S147井盖、铁爬梯及阀门开关把05S804/186-179矩形钢筋混凝土蓄水池图（一）。

表示为：03S402/158-88图集号/总页数-第几页DN500为内穿管规格DN500为内穿管规格规格DN100-DN200分A、B、C、D4个型号水泵基础用包括室外阀门井、绿化给水井、水表井、计量井。

不同制造标准的柔性防水套管在管厚、翼环厚度上有明确的差别，国标柔性防水套管是根据02S404防水套管图集要求制造的，管厚和翼环厚度都有明确的标准，其他制造标准的翼环厚度和管厚比着国标有下差，它们在质量上也有差别，柔性防水套管翼环厚度是影响其质量的重要因素之一。

下面让我们一起来了解下它的规格型号，如下图：
柔性防水套管图集上的符号表示什么：D1表示穿入套管内钢管的外径，D2表示防水套管套筒的外径，D3表示压盖的内径，D4表示压盖法兰孔的中心距，D5表示压盖的外径。

管道介质在流通时会随着温度、流通速度等的变化而发生位移，柔性防水套管的翼环在这时候就凸显出了重要性，它可以起到很好的固定作用，当穿墙管道发生位移甚至歪曲、变形时柔性防水套管的安装可以很好的保护管道，避免其与墙体直接摩擦造成损坏，翼环接在套管上，很好的固定了防水套管，可以经得住长时间的使用，因此选择高标准制造要求的柔性防水套管，使用效果和使用寿命更能得到保障。

中天管道配件有限公司是生产经营管道配件的企业，主要产品有各种型号的橡胶接头、防水套管、伸缩器、补偿器、双法兰传力接头、A型柔性防水套管等。

产品广泛用于给水排水、污水处理厂、电力冶金、城建、石油化工、环保等大中型企业。

刚性防水套管对应规格（图中φ对应D2）
{
人防套管和柔性套管的区别在哪
常用防水套管分为刚性和柔性两种。

选型时应注意：防水套管是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。

刚性防水套管适用于饮用水水池防水套管的安装，在石棉水泥填打完毕以后进行，填嵌密封膏时，应保证缝内各接触面无锈蚀，漆皮，污物，且干净，干燥。

柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物；穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。

近期很多客户咨询关于人防套管与柔性防水套管的知识，柔性防水套管和人防密闭套管用的地方不同，柔性防水套管适应于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，参照02S404。

人防密闭套管用于穿越人防区的位置。

柔性防水套管与管道采用柔性连接，人防密闭套管采用刚性连接。

人防密闭套管和刚性防水套管构造相似，只是比刚性防水套管外多一翼环，还有一防冲击波的挡板，挡板与翼环、管道直接焊接。

如果人防密闭套管设置在两个人防区之间，人防密闭套管两侧都必须设置翼环和防冲击波的挡板。

柔性密闭套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求；还有些构筑物也需要管路穿墙而过，同时又限制管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。

它的外壳一次性浇注在墙壁上，管子从套管中间通过，管子外径与套管中间用填料密封，起到了防水和减振作用。

随着经济的高速发展，建筑业的发展也特别的迅速，这就造成了A型柔性防水套管的使用量逐渐的增多，随之销售这个产品的厂家也多了起来。

那这些厂家销售的产品尺寸是多少呢？想必消费者也是比较想知道的，因为知道了具体的参数，才能进行有效的购买。

那下面，就具体的对照表给大家分享一下，以便大家进行了解。

具体的尺寸对照表是：
型号（DN）穿管口径（mm）套管口径（mm）
50 60 95
65 76 114
80 89 127
100 108 146
125 133 180
150 159 203
200 219 265
250 273 325
300 325 377
350 377 426
400 426 480
450 480 530
500 530 585
600 630 690
700 720 780
800 820 880
900 920 980
1000 1020 1080 以上就是河南中天管道配件有限公司分享的全部内容，希望对大家有所帮助。

该公司是生产经营管道配件的企业，主要产品有各种型号的橡胶接头、防水套管、伸缩器、补偿器、耐油橡胶接头、双法兰传力接头、异径橡胶接头、风道补偿器、柔性防水套管、马钢制柔性卡箍、橡胶软接头、橡胶止回阀、过滤器、堵漏器、平焊法兰等各种管道配件。

刚性防水套管也叫钢套管，是一种用于墙体预埋穿墙管，多用于墻，梁，柱，洞等处的管道前期预埋，该产品只用于混凝土墙体，非混凝土墙体需改为混凝土墙。

它的结构是钢管外加翼环（钢板做的环形套在钢管上），用于一般管道穿墙，利于墙体的防水，安装该产品的作用是为了方便后期管道的施工，给管道安装带不了很大的方便，是安装管道中必不可少的一种新产品。

刚性防水套管的尺寸有很多种，以下是刚性防水套管尺寸对照表，我们一起来了解看看：
套管尺寸表内所列之材料重量为钢套管（套管长度L 值按200mm 计算）及翼环之重量。

钢套管及翼环用A3 材料制作，T42 焊条焊接。

套管穿墙处之墙壁，如遇非混凝度土墙壁时应改用混凝土墙壁，其浇注混凝土范围，Ⅱ型套管应比翼环直径（D4 ）大200mm ，而且必须将套管一次浇固于墙内。

套管内的填料应紧密捣实。

防水套管处的混凝土墙厚，应不小于200mm ，否则应
使墙壁一边或两边加厚，加厚部分的直径，最小应比翼环直径（D4 ）大200mm 。
