电梯能量回馈装置原理及检验内容探讨

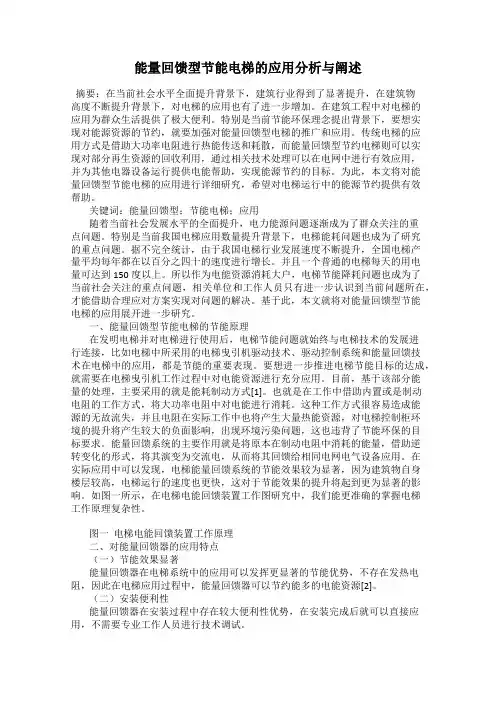

能量回馈型节能电梯的应用分析与阐述摘要：在当前社会水平全面提升背景下，建筑行业得到了显著提升，在建筑物高度不断提升背景下，对电梯的应用也有了进一步增加。

在建筑工程中对电梯的应用为群众生活提供了极大便利。

特别是当前节能环保理念提出背景下，要想实现对能源资源的节约，就要加强对能量回馈型电梯的推广和应用。

传统电梯的应用方式是借助大功率电阻进行热能传送和耗散，而能量回馈型节约电梯则可以实现对部分再生资源的回收利用，通过相关技术处理可以在电网中进行有效应用，并为其他电器设备运行提供电能帮助，实现能源节约的目标。

为此，本文将对能量回馈型节能电梯的应用进行详细研究，希望对电梯运行中的能源节约提供有效帮助。

关键词：能量回馈型；节能电梯；应用随着当前社会发展水平的全面提升，电力能源问题逐渐成为了群众关注的重点问题。

特别是当前我国电梯应用数量提升背景下，电梯能耗问题也成为了研究的重点问题。

据不完全统计，由于我国电梯行业发展速度不断提升，全国电梯产量平均每年都在以百分之四十的速度进行增长。

并且一个普通的电梯每天的用电量可达到150度以上。

所以作为电能资源消耗大户，电梯节能降耗问题也成为了当前社会关注的重点问题，相关单位和工作人员只有进一步认识到当前问题所在，才能借助合理应对方案实现对问题的解决。

基于此，本文就将对能量回馈型节能电梯的应用展开进一步研究。

一、能量回馈型节能电梯的节能原理在发明电梯并对电梯进行使用后，电梯节能问题就始终与电梯技术的发展进行连接，比如电梯中所采用的电梯曳引机驱动技术、驱动控制系统和能量回馈技术在电梯中的应用，都是节能的重要表现。

要想进一步推进电梯节能目标的达成，就需要在电梯曳引机工作过程中对电能资源进行充分应用。

目前，基于该部分能量的处理，主要采用的就是能耗制动方式[1]。

也就是在工作中借助内置或是制动电阻的工作方式，将大功率电阻中对电能进行消耗。

这种工作方式很容易造成能源的无故流失，并且电阻在实际工作中也将产生大量热能资源，对电梯控制柜环境的提升将产生较大的负面影响，出现环境污染问题，这也违背了节能环保的目标要求。

电梯能量回收系统工作原理嘿，咱来讲讲电梯能量回收系统的工作原理。

你知道电梯运行的时候，它有上升和下降两种状态。

当电梯带着人或者货物上升的时候，就像一个人背着东西爬山，得消耗能量。

但电梯下降的时候呢，就有点像从山上往下走，它其实是有能量可以利用的。

电梯能量回收系统就是专门抓住电梯下降这个过程的。

电梯在下降的时候，轿厢和里面的东西因为重力的作用会往下落。

这时候，电梯的曳引机就开始发挥作用了。

曳引机就像是一个小发电机，它会被轿厢的运动带动着转起来。

当曳引机转动的时候，就会产生电能。

就好像你摇动手摇发电机，能发出电来一样。

这些电能可不是一点点，而是挺可观的呢。

那这些产生的电能去哪儿呢？它们会被送到一个特殊的装置里，这个装置就像是一个电能的小仓库。

它可以把这些电能储存起来，就像把粮食储存在粮仓里。

在这个小仓库里，电能可以经过一些处理，让它变得更稳定、更适合使用。

比如说把电压调整到合适的大小。

当电梯需要能量的时候，比如说上升的时候或者电梯里的一些电器设备需要用电的时候，这些储存起来的电能就可以派上用场啦。

它可以被重新送回电梯的供电系统里，给电梯提供动力或者给其他设备供电。

这就像是一个能量的循环。

电梯下降的时候把重力势能转化成电能储存起来，电梯需要的时候再把电能拿出来用。

你可以想象一下，电梯就像一个勤劳的小工人，它在工作的过程中，把本来会浪费掉的能量回收起来，然后再利用。

这样既节约了能源，又让电梯的运行更加高效。

而且，电梯能量回收系统还能减少电梯对电网的依赖。

就像一个人有时候可以靠自己储存的粮食生活，不需要老是从外面买粮食。

总之，电梯能量回收系统就是通过巧妙地利用电梯运行过程中的能量变化，实现了能源的回收和再利用，是一个非常聪明的设计呢。

电梯能量回馈原理电梯能量回馈原理是指在电梯运行过程中，将制动能量或减速过程中产生的能量通过逆变器等设备回馈给电网的过程。

它是一种节能环保的技术，在提高电梯能效和减少能源消耗方面起到了积极的作用。

电梯能量回馈原理的关键在于逆变器。

逆变器是一种将直流电转换为交流电的装置。

在电梯中，逆变器主要用于控制电机的启动、制动和调速等运动过程。

在正常状态下，电梯运行时产生的制动能量或减速过程中产生的能量会转化为热能通过制动电阻消耗掉，造成能源的浪费。

而利用能量回馈技术，这些能量可以通过逆变器转化为电能并反馈给电网，实现节能减排的目的。

一种常见的电梯能量回馈装置是逆变器-电网电能回馈系统。

该系统由逆变器、电容器、电路控制单元和电网组成。

电梯运行时，制动或减速过程中产生的能量首先通过逆变器转换为交流电能，然后经过电容器储存，最后由电路控制单元控制将这些能量回馈给电网。

逆变器以其高效、可靠的特点，能够实现能量的高效转换和回馈，对于提高电梯的能效和减少能源消耗具有重要意义。

电梯能量回馈原理的实现离不开对电梯运行过程中能量转换和控制的精确计算和控制。

针对电梯的不同工况，需要设计相应的能量回馈策略和控制算法。

例如，在电梯上行过程中，逆变器通过控制电机进行能量回馈，在电梯下行过程中，则可以通过对制动装置的控制实现能量的回馈。

这样不仅可以将电梯运行过程中产生的能量回馈给电网，降低对外部电源的依赖，还可以提高电梯的运行效率和稳定性。

电梯能量回馈原理的应用可以有效降低电梯的能耗，减少对电网的负荷压力，具有明显的节能效果。

此外，电梯能量回馈技术还可以改善电梯的运行平稳性和安全性。

例如，在电梯制动过程中，能量回馈装置可以提供制动力矩，有效地减缓电梯的运动速度，使乘客感受到更加平稳的停靠过程。

因此，电梯能量回馈技术在电梯行业的推广应用具有广阔的前景。

总之，电梯能量回馈原理是一种利用逆变器将电梯运行中的制动能量或减速过程中产生的能量回馈给电网的技术。

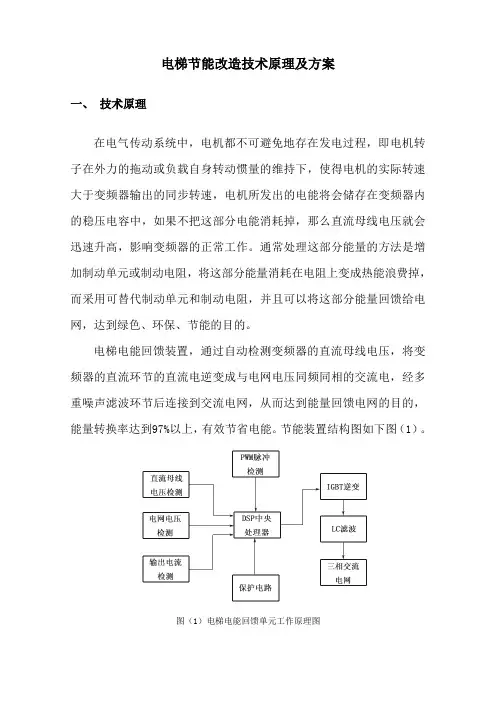

电梯节能改造技术原理及方案
一、技术原理
在电气传动系统中，电机都不可避免地存在发电过程，即电机转子在外力的拖动或负载自身转动惯量的维持下，使得电机的实际转速大于变频器输出的同步转速，电机所发出的电能将会储存在变频器内的稳压电容中，如果不把这部分电能消耗掉，那么直流母线电压就会迅速升高，影响变频器的正常工作。

通常处理这部分能量的方法是增加制动单元或制动电阻，将这部分能量消耗在电阻上变成热能浪费掉，而采用可替代制动单元和制动电阻，并且可以将这部分能量回馈给电网，达到绿色、环保、节能的目的。

电梯电能回馈装置，通过自动检测变频器的直流母线电压，将变频器的直流环节的直流电逆变成与电网电压同频同相的交流电，经多重噪声滤波环节后连接到交流电网，从而达到能量回馈电网的目的，能量转换率达到97%以上，有效节省电能。

节能装置结构图如下图（1）。

图（1）电梯电能回馈单元工作原理图
二、技术方案
通过在电梯变频器的直流母线端将曳引机在轻载上行、重载下行及平层制动时发的电能回收，彻底取代制动电阻工作，这方面的节能效果在15%到45%之间；同时由于制动电阻不再工作，机房可以不开空调。

节能改造前后的电梯的耗能情况如图（2）、图（3）。

图（2）轻载上行时电梯节能改造前后的效果对比图
图3：重载下行时电梯节能改造前后的效果对比图。

升降梯能量回馈技术
升降梯能量回馈技术是一种新型的节能技术，它通过将电梯在下行过
程中产生的能量回馈到电网中，从而实现能源的再利用。

这种技术不
仅可以减少电梯的能耗，还可以为城市节约大量的能源，具有非常广
阔的应用前景。

升降梯能量回馈技术的原理是利用电梯在下行过程中产生的动能将电
机转换成发电机，将产生的电能回馈到电网中。

这种技术需要安装一
些特殊的设备，如变频器、电容器等，以实现电能的回馈和调节。

在
实际应用中，这种技术可以与太阳能、风能等其他可再生能源相结合，形成一个完整的能源回收系统，实现能源的最大化利用。

升降梯能量回馈技术的优点非常明显。

首先，它可以大大减少电梯的
能耗，从而降低了电梯的运行成本。

其次，它可以为城市节约大量的
能源，减少能源的浪费和污染。

最后，它可以提高电梯的安全性能，
减少电梯的故障率和维修成本。

当然，升降梯能量回馈技术也存在一些问题和挑战。

首先，这种技术
需要安装一些特殊的设备，增加了电梯的成本和维护难度。

其次，这
种技术需要与电网进行协调和调节，需要一定的技术和管理能力。

最后，这种技术的应用范围和效果也受到一些限制，需要根据不同的环
境和条件进行适当的调整和改进。

总的来说，升降梯能量回馈技术是一种非常有前途的节能技术，它可以为城市节约大量的能源，提高电梯的安全性能，减少电梯的运行成本。

随着技术的不断发展和完善，相信这种技术将会得到更广泛的应用和推广，为人们的生活和环境带来更多的益处。

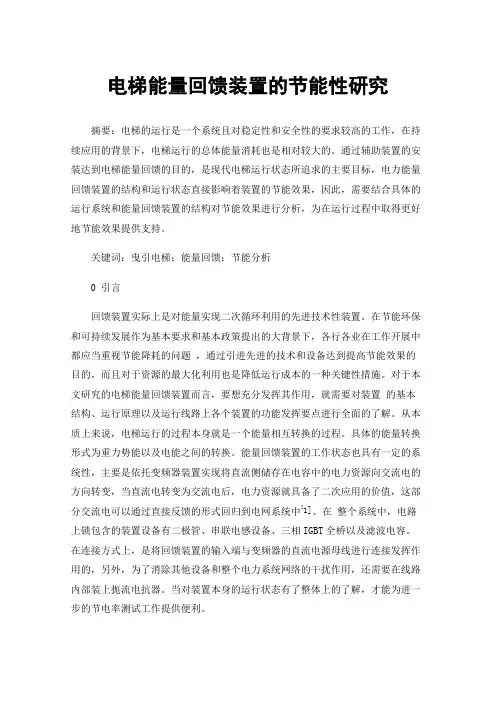

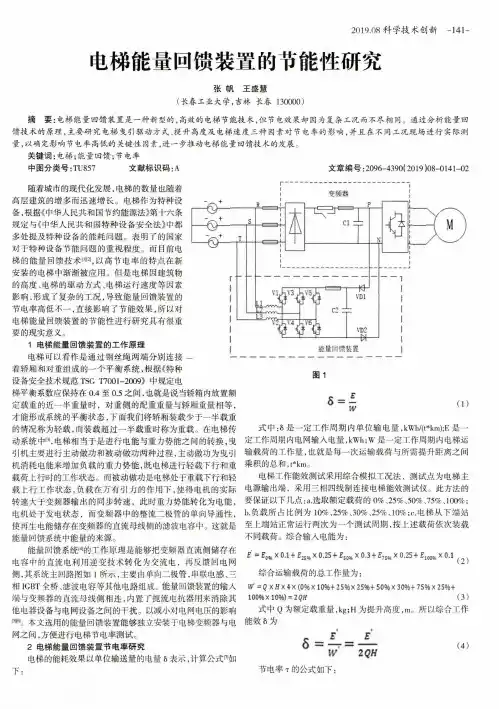

电梯能量回馈装置的节能性研究摘要：电梯的运行是一个系统且对稳定性和安全性的要求较高的工作，在持续应用的背景下，电梯运行的总体能量消耗也是相对较大的。

通过辅助装置的安装达到电梯能量回馈的目的，是现代电梯运行状态所追求的主要目标，电力能量回馈装置的结构和运行状态直接影响着装置的节能效果，因此，需要结合具体的运行系统和能量回馈装置的结构对节能效果进行分析，为在运行过程中取得更好地节能效果提供支持。

关键词：曳引电梯；能量回馈；节能分析0 引言回馈装置实际上是对能量实现二次循环利用的先进技术性装置。

在节能环保和可持续发展作为基本要求和基本政策提出的大背景下，各行各业在工作开展中都应当重视节能降耗的问题，通过引进先进的技术和设备达到提高节能效果的目的，而且对于资源的最大化利用也是降低运行成本的一种关键性措施。

对于本文研究的电梯能量回馈装置而言，要想充分发挥其作用，就需要对装置的基本结构、运行原理以及运行线路上各个装置的功能发挥要点进行全面的了解。

从本质上来说，电梯运行的过程本身就是一个能量相互转换的过程。

具体的能量转换形式为重力势能以及电能之间的转换。

能量回馈装置的工作状态也具有一定的系统性，主要是依托变频器装置实现将直流侧储存在电容中的电力资源向交流电的方向转变，当直流电转变为交流电后，电力资源就具备了二次应用的价值，这部分交流电可以通过直接反馈的形式回归到电网系统中[1]。

在整个系统中，电路上锁包含的装置设备有二极管、串联电感设备、三相IGBT全桥以及滤波电容。

在连接方式上，是将回馈装置的输入端与变频器的直流电源母线进行连接发挥作用的，另外，为了消除其他设备和整个电力系统网络的干扰作用，还需要在线路内部装上扼流电抗器。

当对装置本身的运行状态有了整体上的了解，才能为进一步的节电率测试工作提供便利。

1.电梯的四象限运行在曳引驱动电梯的工作过程中，电梯的额定载重量、对重重量、轿厢自重之间的关系为：其中，为轿厢自重，为对重重量，为电梯的额定载重量，为电梯的平衡系数。

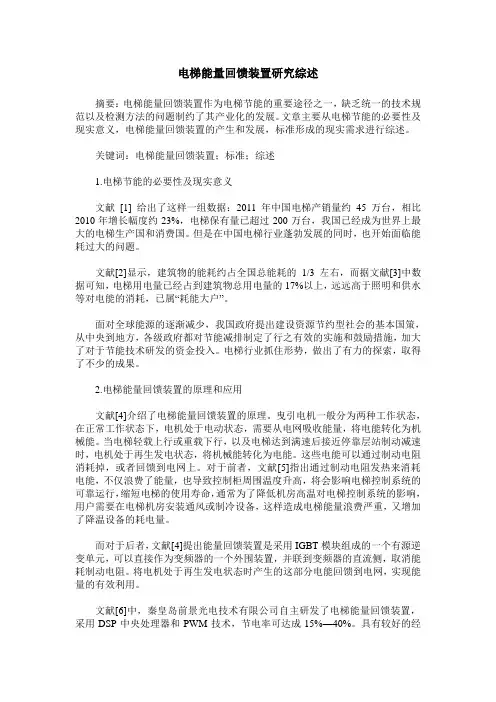

电梯能量回馈装置研究综述摘要：电梯能量回馈装置作为电梯节能的重要途径之一，缺乏统一的技术规范以及检测方法的问题制约了其产业化的发展。

文章主要从电梯节能的必要性及现实意义，电梯能量回馈装置的产生和发展，标准形成的现实需求进行综述。

关键词：电梯能量回馈装置；标准；综述1.电梯节能的必要性及现实意义文献[1] 给出了这样一组数据：2011年中国电梯产销量约45万台，相比2010年增长幅度约23%，电梯保有量已超过200万台，我国已经成为世界上最大的电梯生产国和消费国。

但是在中国电梯行业蓬勃发展的同时，也开始面临能耗过大的问题。

文献[2]显示，建筑物的能耗约占全国总能耗的1/3左右，而据文献[3]中数据可知，电梯用电量已经占到建筑物总用电量的17%以上，远远高于照明和供水等对电能的消耗，已属“耗能大户”。

面对全球能源的逐渐减少，我国政府提出建设资源节约型社会的基本国策，从中央到地方，各级政府都对节能减排制定了行之有效的实施和鼓励措施，加大了对于节能技术研发的资金投入。

电梯行业抓住形势，做出了有力的探索，取得了不少的成果。

2.电梯能量回馈装置的原理和应用文献[4]介绍了电梯能量回馈装置的原理。

曳引电机一般分为两种工作状态，在正常工作状态下，电机处于电动状态，需要从电网吸收能量，将电能转化为机械能。

当电梯轻载上行或重载下行，以及电梯达到满速后接近停靠层站制动减速时，电机处于再生发电状态，将机械能转化为电能。

这些电能可以通过制动电阻消耗掉，或者回馈到电网上。

对于前者，文献[5]指出通过制动电阻发热来消耗电能，不仅浪费了能量，也导致控制柜周围温度升高，将会影响电梯控制系统的可靠运行，缩短电梯的使用寿命，通常为了降低机房高温对电梯控制系统的影响，用户需要在电梯机房安装通风或制冷设备，这样造成电梯能量浪费严重，又增加了降温设备的耗电量。

而对于后者，文献[4]提出能量回馈装置是采用IGBT模块组成的一个有源逆变单元，可以直接作为变频器的一个外围装置，并联到变频器的直流侧，取消能耗制动电阻。

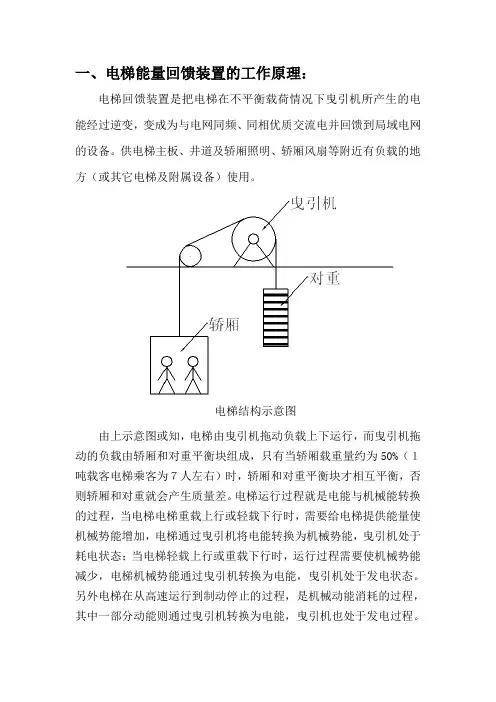

一、电梯能量回馈装置的工作原理：电梯回馈装置是把电梯在不平衡载荷情况下曳引机所产生的电能经过逆变，变成为与电网同频、同相优质交流电并回馈到局域电网的设备。

供电梯主板、井道及轿厢照明、轿厢风扇等附近有负载的地方（或其它电梯及附属设备）使用。

电梯结构示意图由上示意图或知，电梯由曳引机拖动负载上下运行，而曳引机拖动的负载由轿厢和对重平衡块组成，只有当轿厢载重量约为50%（１吨载客电梯乘客为７人左右）时，轿厢和对重平衡块才相互平衡，否则轿厢和对重就会产生质量差。

电梯运行过程就是电能与机械能转换的过程，当电梯电梯重载上行或轻载下行时，需要给电梯提供能量使机械势能增加，电梯通过曳引机将电能转换为机械势能，曳引机处于耗电状态；当电梯轻载上行或重载下行时，运行过程需要使机械势能减少，电梯机械势能通过曳引机转换为电能，曳引机处于发电状态。

另外电梯在从高速运行到制动停止的过程，是机械动能消耗的过程，其中一部分动能则通过曳引机转换为电能，曳引机也处于发电过程。

曳引机发电过程产生的电能需要及时处理，不然对曳引机有严重的危害。

对于变频电梯，曳引机发电过程产生的电能通过变频器的三相逆变桥反向回到变频器的直流端，存储到储能电容里，而电容的容量有限，当曳引机产生的电能足够大，超过电容的容量，将造成电容损坏，所以多出的电能部分必须消耗掉。

常规的变频电梯处理此部分电能的方法是在电容端加装制动单元和制动电阻，当电容两端的电压到达一定值，制动单元动作，多余的电能通过制动电阻转换为热能散发到空中。

电能回馈装置替代制动单元和制动电阻，通过自动检测变频器的直流母线电压，将变频器的直流环节的直流电逆变成与交流电网同频同相的交流电，经多重噪声滤波环节后连接到交流电网，达到绿色、环保、节能的目的。

二、主要功能：PROPECT-DTDH电梯电能回馈装置是把电梯在不平衡载荷情况下曳引机所产生的电能经过逆变，变成为与电网同频、同相优质交流电返回到局域电网。

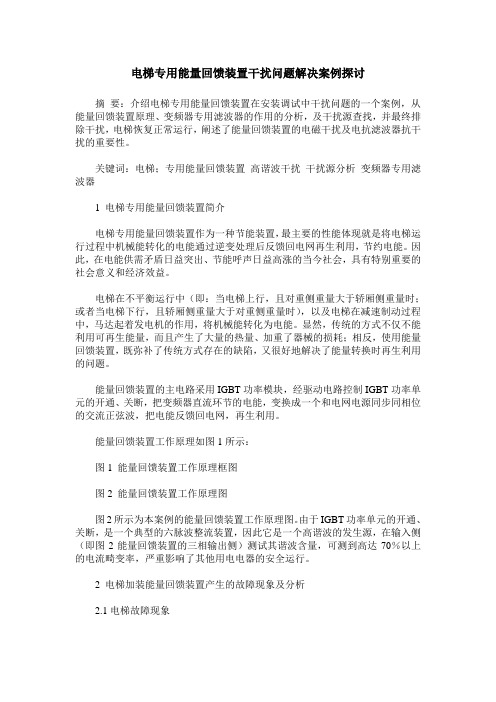

电梯专用能量回馈装置干扰问题解决案例探讨摘要：介绍电梯专用能量回馈装置在安装调试中干扰问题的一个案例，从能量回馈装置原理、变频器专用滤波器的作用的分析，及干扰源查找，并最终排除干扰，电梯恢复正常运行，阐述了能量回馈装置的电磁干扰及电抗滤波器抗干扰的重要性。

关键词：电梯；专用能量回馈装置高谐波干扰干扰源分析变频器专用滤波器1 电梯专用能量回馈装置简介电梯专用能量回馈装置作为一种节能装置，最主要的性能体现就是将电梯运行过程中机械能转化的电能通过逆变处理后反馈回电网再生利用，节约电能。

因此，在电能供需矛盾日益突出、节能呼声日益高涨的当今社会，具有特别重要的社会意义和经济效益。

电梯在不平衡运行中（即：当电梯上行，且对重侧重量大于轿厢侧重量时；或者当电梯下行，且轿厢侧重量大于对重侧重量时），以及电梯在减速制动过程中，马达起着发电机的作用，将机械能转化为电能。

显然，传统的方式不仅不能利用可再生能量，而且产生了大量的热量、加重了器械的损耗；相反，使用能量回馈装置，既弥补了传统方式存在的缺陷，又很好地解决了能量转换时再生利用的问题。

能量回馈装置的主电路采用IGBT功率模块，经驱动电路控制IGBT功率单元的开通、关断，把变频器直流环节的电能，变换成一个和电网电源同步同相位的交流正弦波，把电能反馈回电网，再生利用。

能量回馈装置工作原理如图1所示：图1 能量回馈装置工作原理框图图2 能量回馈装置工作原理图图2所示为本案例的能量回馈装置工作原理图。

由于IGBT功率单元的开通、关断，是一个典型的六脉波整流装置，因此它是一个高谐波的发生源，在输入侧（即图2能量回馈装置的三相输出侧）测试其谐波含量，可测到高达70％以上的电流畸变率，严重影响了其他用电电器的安全运行。

2 电梯加装能量回馈装置产生的故障现象及分析2.1电梯故障现象福建省某单位的2台巨人通力电梯，该设备概况：型号--GPS20K，采用永磁同步曳引机，VVVF驱动—交流调频调压调速驱动（西威变频器）系统，层站--6层6站6门（-2到4楼），载重量—1350kg，梯速—1.75m/s。

电梯专用能量回馈制动器原理一电梯节电原理电机拖动系统节约电能的途径主要有两大类：〔1〕提高电机拖动系统的运行效率，如风机．水泵调速是以提高负载运行效率为目标的节能措施，再如电梯曳引机采用变频器调速取代异步电动机调压调速是以提高电动机运行效率为目标的节能措施〔2〕将运动中负载上的机械能〔位能．动能〕通过电梯专用能量回馈器变换成电能〔再生电能〕并回送给交流电网，供附近其它用电设备使用，使电机拖动系统在单位时间消耗电网电能下降，从而达到节约电能的目的。

〔3〕采用变频调速的电梯启动运行达到最高运行速度后具有最大的机械功能，电梯达到目标层前要逐步减速直到电梯停止运动为止，这一过程是电梯曳引机释放机械功能量的过程。

此外，升降电梯还是一个位能性负载，为了均匀拖动负载，电梯由曳引机拖动的载是由载客轿厢和对重平衡块组成，只有当轿厢载重量约为50％〔1吨载客电梯乘客为7人左右〕时，轿厢和对重平衡块才相互平衡，否则，轿厢和对重平衡块就会有质量差，使电梯运行时产生机械位能。

电梯运行中多余的机械能〔含位能．动能〕通过电动机和变频器转换成直流电能储存在变频器直流回路中的电容中，此时电容就好比是一个小水库，回送到电容中的电能越多，电容电压就越高，〔好比水库水位超高〕，如不及时释放电容器储存的电能，就会产生过压故障，使变频器停止工作，电梯无法正常运行。

目前国内绝大多数变频调速电梯均采用电阴消耗电容中储存的电能的方法来防止电容过电压，但是电阻耗能不仅降低了系统的效率，电阻产生的大量热量还恶化了电梯控制柜周边的环境。

电梯专用能量回馈器的作用就是能有效的将电容中储存的电能回送给交流电网供周边其它用电设备使用，节电效果十分明显，一股节电率可达15％～45％。

此外，由于无电阻发热元件，机房温度下降，可以节省机房空调的耗电量，在许多场合，节约空调耗电量往往带来更大的节电效果。

二电梯专用能量回馈器介绍〔l）简迷电梯专用回馈器的原理与服务：电梯专甲能量回馈器采用先进的电力电子技术和高性能的工IGBT为开关器件，品质可靠安全，全智能运转，简单到无需客户做任何操作。

浅谈电梯能量回馈装置原理与检验内容摘要：在电梯中装设能量回馈装置能够节约一定的电能，但是与此同时也会对电能质量产生一定的影响。

基于此，本文对电梯能量回馈装置的原理进行了分析，并利用检测平台对其检验内容展开了探讨，旨在更好的确保电梯能量回馈装置的性能以及安全性。

关键词：电梯；能量回馈装置；原理分析；检验内容电梯在运行中对于电能的消耗非常高，因此一直以来，很多工作人员就通过对电梯能量回馈技术的开发来实现电梯运行系统的节能。

电梯能量回馈装置通过逆变器将原本消耗在制动电阻上的能量转换为交流电能，并将其传送回电网系统进行再生运行或者供附近的电气设备使用，从而减少系统所消耗的电能，实现节约电能的目的。

1 能量回馈装置原理现代电梯实际运行过程中运用最为广泛的调速形式是交流调频调压调速，这种方式能够把交流电转化为直流电，之后将其逆变成给定的电压以及频率，这样能够保证其具备更好的调速性能，且能耗更低，使用能量回馈装置的电梯基本上都运用这种方式来实现对电梯的控制。

这样，随着电梯运行速度的提升，能量回馈装置送回到电网的电能量也就越大。

相关研究结果表明，其节电效率最高能达到15%~35%。

1.1 电梯能耗特性分析在实际运行过程中，电梯轿厢靠着电动机对其进行上下拖动。

电梯轿厢中货物或者人数的不同、向上或者向下运动会导致其负载发生较大的变化，因此电动机会出现电动与发电两种工作形态。

当电梯处于轻载上升或者重载向下运动时，电动机处于发电制动状态，这时通过能量回馈装置就能够将机械能转变为电能。

电梯运行过程中对于电能的损耗主要发生在电动机上、制动电阻上。

1.2 能量回馈装置原理分析能量回馈装置指的是电梯变频器直流侧大电容中储存的直流电能转换为交流电，然后将其传输到电网的一种设备。

其工作原理为：电梯曳引系统处于电动状态下，整个系统处于关断状态；曳引系统处于发电状态时，能量会在变频器直流母线侧进行累积，并形成泵升电压，当直流母线电压超过回馈器启动的工作电压并满足其它逆变条件后，能量回馈系统开始运转，将母线上的能量传输到电网系统中。

电梯能量回馈装置电气原理
电梯能量回馈装置是一种将电梯运行时产生的负载能量回馈到电网中的装置。

其电气原理主要包括以下几个方面：
1. 逆变器原理：电梯能量回馈装置首先通过电动机将机械能转化为电能，然后通过逆变器将直流电能转换为交流电能。

逆变器通常采用高频开关电源，将直流电源转换为高频交流电源。

2. 逆变器控制原理：逆变器的开关管通过控制信号控制开关状态，从而实现直流电能到交流电能的转换。

在能量回馈装置中，逆变器的控制原理主要是根据电梯的负载情况和电网的需求来控制逆变器的输出功率和频率。

3. 电网并联原理：能量回馈装置通常与电网并联运行，通过并联电路将回馈能量注入到电网中。

在并联运行时，需要考虑电网的电压、频率和功率因数等参数，确保电梯能量回馈装置与电网的匹配。

4. 控制系统原理：电梯能量回馈装置需要配备相应的控制系统，用于监测电梯的运行状态和回馈装置的工作状态，并实现对逆变器输出功率和频率的控制。

控制系统通常采用微处理器或PLC进行逻辑控制，根据预设的运行模式和电网需求来进行
相应的控制操作。

总的来说，电梯能量回馈装置通过电动机、逆变器、控制系统等组件实现负载能量的回馈，利用电梯运行过程中产生的动能转化为电能，通过逆变器将直流电能转换为交流电能，并通过
并联电路将回馈能量注入到电网中。

控制系统通过监测和控制逆变器的输出功率和频率，确保能量回馈装置与电网的匹配，并实现有效的能量回馈。

电梯分体式能量回馈节能装置技术与算法分析发布时间：2021-12-09T05:28:10.671Z 来源：《防护工程》2021年25期作者：郭占梅[导读] 目前，建筑物的能耗约占全国总能耗的1/3左右，而电梯用电量已经占到建筑物总用量的17%以上，远远高于照明和供水系统的用电量。

山东省青岛市平度市检验检测中心山东青岛 266700摘要：目前，建筑物的能耗约占全国总能耗的1/3左右，而电梯用电量已经占到建筑物总用量的17%以上，远远高于照明和供水系统的用电量。

在目前投入使用的电梯中，其驱动方式大部分是变频器驱动电机的方式。

电梯在运行过程中，有电动运行与发电运行（也叫制动运行）两种状态。

电梯能量回馈技术的研究就是要解决电梯运行过程中的能量浪费问题，降低电梯的能耗。

关键词：能量回馈；电梯；分体式；节能装置引言随着主电路的日益高频化，控制电路也迫切需要向高频化发展。

FPGA(FieldProgrammableGateArray)的并行处理结构和多通道输出能够以超过DSP几十倍的速度完成数字信号的处理和传输，其固有的高集成度、高速度、高精度等特点能够大大提高工作效率。

本文针对基于FPGA的馈能式交流电子负载进行研究，利用FPGA良好的高频性能实现对交流电子负载的精确控制，使其更好地满足电源出厂测试的带载要求。

1电梯能量回馈装置的回馈原理目前在电机模拟器的产品开发上，德国Scienlab公司推出了用于驱动器测试的电机模拟器，可通过参数化机制模拟不同类型及不同参数的电动机和发电机，弥补了低压硬件在环与机械测试台架或原型车之间的差距，已在整车厂和零部件供应商的电驱动系统开发中得到应用。

而中国国内电机模拟器的产品化应用处于起步阶段，仍存在较大的研究和开发空间。

为了准确地模拟实际电机的端口特性，要建立精确且便于实时计算的电机数学模型。

提出了基于硬件在环的永磁同步电机(PMSM)模拟系统，但针对模拟器的核心。

电机的参数化模型，该文并未给出模型的建立方法，限制了电机模拟器的工程化应用。

电梯能源回馈装置的应用及效果分析摘要：社会的快速发展，促进了我国建筑行业的长足稳定发展，电梯设备作为现代建筑的标配，应用越来越广泛，电梯设备运行需要电能作为支持，所以电梯设备耗能还是非常大的。

节能减排是现代社会发展的主题口号，所以电梯设备的节能效果也受到越来越大的关注。

如果在保障电梯设备良好运行的情况下，减少电能的使用，防止不必要的能源消耗的情况产生。

电梯能源回馈装置在促进电梯设备节能中的应用中发挥着重要的作用，能够有效的提升电梯运行设备，减少电能损失。

鉴于此本文围绕电梯能源回馈装置的应用以及应用效果展开了一系列的分析，首先就电机拖动系统节约电能的途径进行了分析，然后分析了电梯能量回馈原理，接下来就电梯能量回馈的节能效果进行了分析，最后分析了能量回馈技术在电梯中的应用，对于提升电梯运行设备的稳定性，保障电梯制造行业健康稳定发展有一定的借鉴意义。

关键词：电梯；运行；能量回馈；装置；应用；效果分析1.前言时代是不断向前发展的，经济水平也在不断提升，电梯设备在现代社会中发挥着重要的作用，其应用也是越来越广泛，随着电梯设备应用数量越来越多，电梯设备的耗能也越来越多，所以做好电梯设备运行过程的节能操作意义重大，能够充分发挥电梯设备的优势，给人们的生活以及工作带来极大的便利，促进电梯设备社会价值以及经济价值的充分体现。

2.电机拖动系统节约电能的途径一类是提高电机拖动系统的运行效率，如电梯曳引机采用变频器调速取代异步电动机调压调速是以提高电动机运行效率为目标的节能措施。

第二类是将运动中负载上的机械能（位能、动能）通过能量回馈装置变换成电能（再生电能）并回送给交流电网，供附近其它用电设备使用，使电机拖动系统在单位时间消耗电网电能下降，以达到节约电能的目的。

目前，在用的电梯中大部分是使用变频器驱动电机的方式，而能量回馈则可以在变频电机节能的基础上，进一步节约能量。

电梯在运行过程中，电机有耗电和再生发电2种状态，当电梯空载（轻载）上行或者满载下行时电动机由需要消耗电能转为发电状态。

浅析电梯控制系统中能量回馈的应用摘要：随着当今社会的经济与高科技的飞速发展，高层建筑也随之越来越多，电梯的数量也相应增多，本位旨在对电梯的原理进行分析，并对其控制系统中能量回馈应用进行探讨。

关键词：电梯电梯控制系统能量回馈应用电梯控制系统（Elevator control system）主要是指电梯的拖动与控制系统，它经历了由简单到复杂的演变，目前的电梯拖动系统主要在单、双交流电动机拖动系统、交流电动机定子调压调速系统等一系列拖动系统中得到广泛应用。

由于电梯的耗电量是建筑物各种耗电设备中消耗最多的设备之一，且远远高于照明以及供水等设施的耗电量，仅次于空调的用电量。

由于全世界能源高度紧张，电梯的耗电量则越来越被人们所重视，因此，电能的节约是人类能源问题的重要解决方式之一，节能的电梯将成为电梯行业的主要发展趋势。

电梯的基本工作原理其实电梯的主要构造原理是一个在上下两端分别固定的载重厢和配重的定滑轮组，引擎是一部电动机。

电动机有规律性的按照不同方向旋转致使载重厢相应的上行下行，从而达到了运载乘客以及货物的目的，在电梯控制系统中，对电动机起驱动作用的装置是变频器。

一般电梯的平衡系数在45%左右，当载重厢承担额定载重量的45%时，载重厢与电梯的配重装置重量则保持持平。

电梯的运行课分如下几种情况。

1、当载重厢或者电梯配重重量较大的一边处于下降状态时，此时的发动机处于发电状态，是整个系统释放重力势能的过程。

这就好比一辆满载货物的卡车下坡的过程，发动机根本不必过于吃力的运转，或者可以关闭发动机也能做到顺势而下。

2、当载重厢与电梯配重装置重量相对大的一边处于上升状态时，此时发动机处于电动工作状态，并需要大量电能的消耗，此时系统的势能不断增加，犹如一辆满载的卡车走上坡路的阶段，汽车的发动机必然要加大运转力度，使车身能够顺利通过上坡路。

3、当电梯即将达到目标楼层时，会出现减速制动，此时的电动机处于发电状态，原因在于此时的系统正在释放动能，犹如汽车疾驰之后的减速制动，由于疾驰之后形成惯性，发动机的紧张运转可以得到缓解。

电梯能量回馈装置原理及检验内容探讨摘要：随着社会的快速发展，社会经济水平的不断提升，人们的生活以及工作需要得到越来越完善的保障，电梯作为一种重要的交通工具，在人们的生活以及工作中发挥着重要的作用，随着社会的进一步发展，电梯技术也在不断发展，特别是在电梯运行的节能方面，做得越来越好。

相比较传统的电梯设备，现在使用的带有能量回馈的永磁同步无齿轮电梯在节能方面做得更好，同步无齿轮有能量回馈的电梯，节能效果更为明显。

随着科学技术水平的进一步发展，电梯能量回馈技术也在不断完善，这表示电梯的发展已经到了一个起的阶段，所以本文围绕电梯能量回馈装置的原理以及检验内容展开了一系列的探讨，首先就能量回馈装置的原理进行了分析，然后分析了回馈装置性能的检验。

关键词：电梯；运行；节能；能量回馈装置；原理；检验内容1.前言电梯能量回馈装置在现今的电梯设备中应用比较广泛，为了充分发挥能量回馈装置的作用，需要就电梯能量回馈装置的原理以及检验内容进行详细的探讨，进行检测平台的有效研制，就能量回馈装置的基本的原理以及检验的内容进行分析，就能量回馈装置平台的组成进行分析。

检测平台主要有可编程调节的直流电源，交流电源以及RLC负担分别模拟直流母线电源，电网的具体特性等，结合电梯能量回馈装置的特带你，检测的内容需要将装置的电气性能检验，电磁兼容测试等项目充分包含在内。

2.能量回馈装置原理目前电梯中使用最广泛的调速方式是交流调频调压调速，它将交流电经整流后变成直流电，再按一定的关系将直流电逆变成给定的电压和频率的交流电给曳引机，它的调速性能好能耗相对较低，带能量回馈装置新装电梯绝大部分使用该方式控制。

电梯的速度越快，提升高度越高，回馈器回送电网的能量越多，分析计算和样机实测表明，最高的节电效率达15%~35%。

2.1电梯的能耗特性电梯的拖动实际就是对曳引电动机实行正反转及速度控制，但由于电梯的对重平衡了轿厢及部分负载的重量，因此对电梯的电动机来说，上行或者下行时它可能不需要做功也可能需要做功。
