第一章深层水平位移监测

1概述深层水平位移主要用于大地运动，如可能产生在不稳固的边坡（滑坡）或挖土工程周围的测向运动等，也可以用来监测软土地基处理，堤坝，芯墙稳定性，钻孔设置的偏差,打桩引起的土体位移,以及回填筑堤和地下工程的土体沉陷,也可用于沿海、江边重力存放物场的土层深层水平位移监测广州市盛洲地基基础工程有限公司技术研究院变化等。

2仪器设备测斜仪（一般测斜仪由探头、电缆、数据采集仪(读数仪)组成。

探头的传感器型式有伺服加速度计式、电阻应变片式、钢弦式、差动电阻式等多种型式，目前使用最多的是伺服加速度式。

国内有航天部33所生产的CX系列，国外有美国SINCO公司的数字测斜仪，瑞士的PRIVEC等）内壁有导槽的测斜管（测斜管道由以下几部分组成：测斜管、连接管、管座、管盖。

测斜管是用聚氯乙烯、ABS塑料、铝合金等材料制成，管内有互成90度四个导向槽，国产塑料测斜管尺寸多为：内径Φ58mm，径Φ70mm、长度分2m，3m，4m三种。

塑料连接管多采用市场上出售的聚氯乙烯塑料管制成，还可用软的万能接头相连。

连接管的尺寸为内径Φ70mm，外径Φ82mm，长度分300，400mm两种。

在管壁的两端铣制有滑动槽各4条或仅一端铣制滑动槽4条，各槽相隔90度。

管座位于测斜管底端，与管外径匹配，防止泥砂从管底端进入管内的一个安全护盖。

管盖用于保护测斜管管口，防止杂物从管口掉入管内影响正常观测工作也由聚氯乙烯制成，其外形尺寸同管座。

）3监测仪器工作原理测斜仪的工作原理是测量测斜管轴线与铅垂线之间的夹角变化量,从而计算出土层各点的水平位移大小。

通常在坝内埋设一垂直并互成90°四个导槽的管子,当管子受力发生变形时,将测斜仪探头放入测斜管导槽内,逐段(一般50cm一个测点)量测变形后管子的轴线与垂直线之间的夹角θi,并按测点的分段长度,分别求出不同高程处的水平位移增量Δdi,即Δdi=Lsinθi(1)由测斜管底部测点开始逐段累加,可得任一高程处的实际位移,即bi=ΣΔdi(2)而管口累积水平位移为:B=ΣΔdi(3)式中Δdi为量测段内的水平位移增量;L为量测点的分段长度,一般常取015m;θi为量测段内管轴线与铅垂线的夹角;bi为自固定点的管底端以上i点处水平位移;B为管口在该次观测时的水平位移;n为测斜孔分段数目,n=H/015,H为孔深。

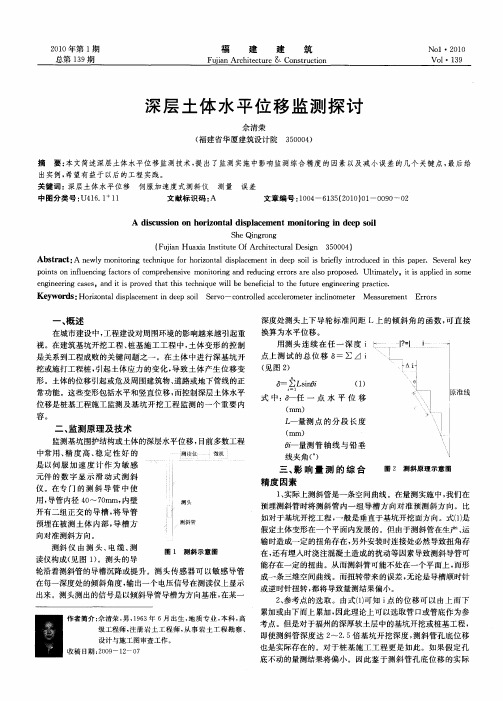

元件 的 数 字 显示 滑 动式 测 斜
Ｌ 一量测 点 的分 段 长 度
（ ｍ） ｍ
一
例谈 仪 微 机
量测管 轴 线 与 铅垂
图 ２ 测斜原理示意 图
线 夹 角 （） 。
仪 。在专 门 的测 斜 导 管 中 使
用， 导管内径 ４ ～７ ｍ 内壁 Ｏ ０ ｍ， ； 测头
三 、 响 量 测 的 综 合 影 精 度 因素
ｐ ｉ ｔ ｎ ｉ ｆ ｅ ｃｎ ａ ｔ ｒ ｆｃ ｍｐ ｅ ｅ ｓｖ ｏ ｎ ｓ ｏ ｌ ｎ ｉ ｇ ｆ ｃ ｏ ｓｏ ｏ ｒ ｈ ｎ ｉ ｅ ｍｏ ｉ ｒｎ ｎ ｅ ｕ ｉｇ ｅ ｒ ｒ ｒ ｌｏ ｐ ｏ ｏ ｅ ．Ｕ ｌ ｍａ ｅｙ，ｉ ｉ ａ ｐ ｉ ｄ ｉ ｏ ｎ ｕ ｎｔ ｉｇ ａ ｄ ｒ ｄ ｃｎ ｒ ｏ ｓａ ｅ ａｓ ｒ ｐ ｓ ｄ ｏ ｔ ｉ ｔ ｌ ｔ ｓ ｐ ｌ ｓ ｍｅ ｅ ｎ
要： 本文筒述深层土体水平位移监测技术 ， 出了监测实施 中影响监测综合精 度 的因素以及减 小误 差 的几个 关键 点， 后给 提 最 测量 误差
文 章编 号 ：０４ ６ ３ （０ ０ ０ 一 （ ９ — Ｏ １ ０ － １ ５２ １ ） １ ） Ｏ ２ （ ）
出实例， 希望有益于 以后的工程实践。 关键词 ：深层土体 水平位移 伺服加速度式测斜仪
ｅ ｇｎ ｅ ｉｇ ｃｓ ｓ ｎ ｓｐ ｏ ｅ ｈ ｔｔ ｉ ｔｃ ｎｑ ｅｗｉ ｅｂ ｎ ｆ ｉｌ ｏ ｔｅｆ ｔ ｒ ｎ ｉｅ ｒｎ ｒｃｉｅ ｎ ｉｅ ｒ ａ ｅ ａ ｄｉ ｉ ｒ ｖ ｄ ｔ ａ ｈｓ ｅ ｈ ｉｕ ｌ ｂ ｅ ｅｉ ａ ｈ ｕ ｕ ｅｅ ｇｎ ｅ ｉｇ ｐ ａ ｔｃ． ｎ Ｉ ｔ ｌ ｃ ｔ
Ｋ ｅ ｗｏ ｄｓ Ｈｏ ｉｏ ｔｌｄｓ ｌｃｍｅ ｔｉ ｅ ｐ ｓ ｉ Ｓ ｒｏ ｃ ｎ ｒ ｌ ｄａ ｃ ｌｒ ｍｅｅ ｎ ｌ ｏ ｔｒ Ｍ ｅ ｓ ｒｍｅ ｔ Ｅｒｏ ｓ ｙ ｒ ： ｒｚ ｎａ ｉｐａ ｅ ｎ ｎ ｄ ｅ ｏｌ ｅｖ － ｏ ｔｏｌ ｃ ｅｅｏ ｔｒｉｃｉ ｍｅｅ ｅ ｎ ａｕ ｅ ｎ ｒｒ

基坑深层水平位移监测方案1概述深层水平位移主要用于运动，如可能产生在不稳固的边坡（滑坡）或挖土工程周围的测向运动等，也可以用来监测软土地基处理，堤坝，芯墙稳定性，钻孔设置的偏差,打桩引起的土体位移,以及回填筑堤和地下工程的土体沉陷,也可用于沿海、江边重力存放物场的土层变化等。

2 仪器设备测斜仪（一般测斜仪由探头、电缆、数据采集仪(读数仪)组成。

探头的传感器型式有伺服加速度计式、电阻应变片式、钢弦式、差动电阻式等多种型式，目前使用最多的是伺服加速度式。

国有航天部33 所生产的CX 系列，国外有美国SINCO 公司的数字测斜仪，瑞士的PRIVEC 等）壁有导槽的测斜管（测斜管道由以下几部分组成：测斜管、连接管、管座、管盖。

测斜管是用聚氯乙烯、ABS 塑料、铝合金等材料制成，管有互成90 度四个导向槽，国产塑料测斜管尺寸多为：径Φ58mm，径Φ70mm、长度分2m，3m，4m 三种。

塑料连接管多采用市场上出售的聚氯乙烯塑料管制成，还可用软的万能接头相连。

连接管的尺寸为径Φ70mm，外径Φ82mm，长度分300，400mm 两种。

在管壁的两端铣制有滑动槽各4 条或仅一端铣制滑动槽4 条，各槽相隔90 度。

管座位于测斜管底端，与管外径匹配，防止泥砂从管底端进入管的一个安全护盖。

管盖用于保护测斜管管口，防止杂物从管口掉入管影响正常观测工作也由聚氯乙烯制成，其外形尺寸同管座。

）3监测仪器工作原理测斜仪的工作原理是测量测斜管轴线与铅垂线之间的夹角变化量,从而计算出土层各点的水平位移大小。

通常在坝埋设一垂直并互成90°四个导槽的管子,当管子受力发生变形时,将测斜仪探头放入测斜管导槽,逐段(一般50cm 一个测点) 量测变形后管子的轴线与垂直线之间的夹角θi ,并按测点的分段长度,分别求出不同高程处的水平位移增量Δdi ,即Δdi = Lsinθi(1)由测斜管底部测点开始逐段累加,可得任一高程处的实际位移,即bi = ΣΔdi(2)而管口累积水平位移为:B = ΣΔdi(3)式中Δdi 为量测段的水平位移增量;L 为量测点的分段长度,一般常取015m ;θi 为量测段管轴线与铅垂线的夹角;bi 为自固定点的管底端以上i 点处水平位移;B 为管口在该次观测时的水平位移;n 为测斜孔分段数目,n = H/ 015 ,H 为孔深。

***公司测量专业作业指导书深层水平位移监测实施细则文件编号：版本号：D/0分发号：编制：批准：生效日期：深层水平位移监测实施细则1. 检测目的随时掌握护坡桩、边坡的位移、变形情况，以便及时发现问题，更改设计和施工中的不足，为下一步安全施工作准备，确保基坑安全开挖，做到信息化施工。

2. 检测依据2.1《建筑基坑工程监测技术规范》（GB50497—2009）；2.2《建筑基坑支护技术规程》(JGJ 120-2012)。

3．主要仪器设备3.1测斜仪CX-3C3.2 PVC测斜管。

4．仪器设备参数4.1 探头尺寸：CX-3C：长780mm、直径φ28mm，导轮间距：500mm；4.2测量精度：±0.01mm/500mm，分辨率±4秒；4.3系统精度:±4mm/30m；4.4数字量显示: 5位;记录方式:自动采集；4.5角度测量范围：0°～±15°；5. 检测条件5.1 测试深度最大1000m;水压10Mp5.2工作电压：内置可充锂电池组+7.2V；5.3工作温度：-10℃～+60℃。

6.测斜管的埋设6.1钻ф90～ф110的垂直钻孔，垂直度≤2％。

6.2测斜管长度有2种规格4m、2m，外径ф70，接头处ф80，高要求场合可选用ABS管式铝合金管。

6.3 PVC测斜管接头处，用长8mm，直径ф3的自攻螺丝牢固上紧，孔底部必须用盖子盖好，上4个螺丝，孔口也需上保护盖。

6.4 PVC测斜管有4个内槽，每个内槽相隔90度。

安装时将其中1个内槽对准基坑方向，或地基边坡的需要监测的位移方向。

6.5 PVC测斜管与钻孔间隙部位用中砂加清水慢慢回填，慢慢加砂的同时，倒入适量的清水。

注意一定要用中砂将间隙部位回填密实。

否则，影响测试数据。

6.6 PVC测斜管在下的过程中，可向管内倒入清水，以减少浮力，更容易安装到底。

6.7 PVC测斜管孔口一般露出地面20cm～50cm左右。

：
3 测斜管埋设-桩体深层水平位移埋设
测斜管绑扎图
测斜管安设大样图
3 测斜管埋设-桩体深层水平位移埋设
测斜管绑扎图
测斜管绑扎图
3 测斜管埋设-土体深层水平位移埋设
钻孔要求定位准确，倾斜度小于1度，钻孔直径与测斜管匹配(比测斜管略大)。由于 在软土中钻孔易发生塌孔、缩孔等问题，需要采用泥浆钻进，条件许可时采用下套管 跟进，以保证不塌孔，确保测斜管能顺利下入孔内。 测斜管选取ABS塑料或PVC材质；测斜管外径Φ70mm，内径Φ60mm。测斜管绑扎固定在 成型钢筋笼内侧通长的主筋上，在围护结构吊装下放前绑扎完成。测斜管长度应根据 围护结构深度确定，相邻节应对接良好、紧密无缝隙， 内壁导向凹槽顺畅；相邻管接头三重防护（螺丝紧固，密封胶密封，胶带保护）， 螺丝长度不得穿透测斜管内壁；底部应采用尖端橡胶材质堵头封堵，并包裹密封。测 斜管通长应确保垂直，避免纵向扭转。
4 观测方法
测斜仪探头必须经过率定，数据采集仪、电缆等应预先检查合格。应同一个人， 同一仪器观测同一测斜孔，且应将电缆放置在同一槽口处观测。每次观测时，应先将 探头放入孔中一段时间，以消除温差影响（特别是在夏天和冬天）。应从管道自下而 上进行，一般每隔 50cm 为一个测点，同一方向的观测应正反测试，将 测点的误差 控制在规定范围之内。保证每次提拉时严格对准电缆标尺或标记。同一轴线正反向读 数偏差不得大于规定要求，偏差过大时应进行复测，仍过大时应 寻找原因并及时纠 正。观测时及时做好记录或储存好数据，检查合格后方可收线，否则要分析原因并及 时纠正。观测时应同时测量测斜管孔口高程。
深层水平位移测点
测斜仪
2 工作原理
在土体或桩体中预埋一根能随土体或桩体协调变形的测斜管，首先，必须 设定好基准点，围护桩桩体变形观测的基准点一般设在测斜管的底部。当土体 或桩体发生变形后，整个测斜管随之产生倾斜。将测斜探头放入测斜管底部， 提升电缆使测斜探头沿测斜管导槽滑动，自下而上每隔0.5m距离逐点量测每个 测点相对于铅重线的偏斜。当被测土体或桩体产生变形时，测斜管轴线产生挠 度，用测斜仪确定测斜管轴线各段的倾角，便可计算出桩体的水平位移。设基 准点为O点，坐标为（X0，Y0），测斜管轴线各测点的平面坐标由下列两式确 定：

城
市
勘
测
朋 斜 ＝， ２斜仪器 ＋， 转 ＋ ２量 ｎ 测 ｎ ｍ测
留 １ ｉ左 右 ， ０ｍｎ 仪器 读 数 稳定 后 才 开 始 测试 ¨ 。测 试 Ｊ
过 程 中应缓 慢地 将 探 头 下 放 至 测 斜 管底 部 ， 忌让 电 切 缆从 手 中滑 过而 使 探 头 自由下 落 ， 以免使 探 头 急速 碰
验 证 ， 同确保 监 测 对 象 的安 全 。基 于 上海 岩 土工 程 共
勘 察设 计研 究 院 有 限公 司 （ 称 上 海 勘 察 院 ） 测 工 简 监 程 经验 ， 文采 用 文 献 研 究 法对 测 斜 技 术 进行 了误 差 本
原 基 准
线
和精度 分 析 ， 究 了典 型工程 的测 斜 曲线及 变形 规律 。 研
２ 测 斜 原 理
测斜 是通过 在 被测 试 的对 象 内部 安装 或 埋设 测 斜 管， 测量测斜管轴线与铅垂 线之间夹角变化量 ， 来监测 土 、
图 １ 测 斜原 理 图
岩石或 围护结构 内部各深度处 水平位 移 的方 法。测 斜仪 包括 活动式测斜仪和 固定式测 斜仪 。活动式 测斜仪 利用 探头在测斜管 内移 动 ， 逐段观测 各点倾斜 度 ， 过 累 连续 通
２１ ０ １年 １ ２月 第 ６期
文 章 编 号 ：６ ２ ８６ （ ０ １ ０ — ６ — ４ １７ — ２ ２ ２ １ ） ６ １７ ０
城
市
勘
测
Ｄｅ ． ０１１ ｃ２ Ｎｏ ６ ．
Ｕｒ ａ ｏｅ ｈ ｃ ｌＩ ｖ ｓｉａｉｎ ＆ Ｓ ｒ ｅ ｉ ｂ ｎ Ｇｅ ｔｃ ｎｉａ ｎ ｅ ｔｇ ｔ ｏ ｕ ｖ ｙｎｇ
加得 出测斜管切 向位移变化 。固定 式测斜仪 固定在 测斜

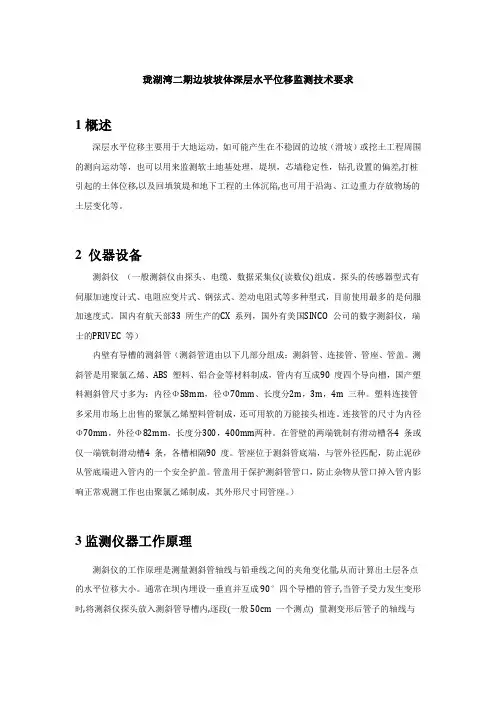

珑湖湾二期边坡坡体深层水平位移监测技术要求1概述深层水平位移主要用于大地运动，如可能产生在不稳固的边坡（滑坡）或挖土工程周围的测向运动等，也可以用来监测软土地基处理，堤坝，芯墙稳定性，钻孔设置的偏差,打桩引起的土体位移,以及回填筑堤和地下工程的土体沉陷,也可用于沿海、江边重力存放物场的土层变化等。

2 仪器设备测斜仪（一般测斜仪由探头、电缆、数据采集仪(读数仪)组成。

探头的传感器型式有伺服加速度计式、电阻应变片式、钢弦式、差动电阻式等多种型式，目前使用最多的是伺服加速度式。

国内有航天部33 所生产的CX 系列，国外有美国SINCO 公司的数字测斜仪，瑞士的PRIVEC 等）内壁有导槽的测斜管（测斜管道由以下几部分组成：测斜管、连接管、管座、管盖。

测斜管是用聚氯乙烯、ABS 塑料、铝合金等材料制成，管内有互成90 度四个导向槽，国产塑料测斜管尺寸多为：内径Φ58mm，径Φ70mm、长度分2m，3m，4m 三种。

塑料连接管多采用市场上出售的聚氯乙烯塑料管制成，还可用软的万能接头相连。

连接管的尺寸为内径Φ70mm，外径Φ82mm，长度分300，400mm两种。

在管壁的两端铣制有滑动槽各4 条或仅一端铣制滑动槽4 条，各槽相隔90 度。

管座位于测斜管底端，与管外径匹配，防止泥砂从管底端进入管内的一个安全护盖。

管盖用于保护测斜管管口，防止杂物从管口掉入管内影响正常观测工作也由聚氯乙烯制成，其外形尺寸同管座。

）3监测仪器工作原理测斜仪的工作原理是测量测斜管轴线与铅垂线之间的夹角变化量,从而计算出土层各点的水平位移大小。

通常在坝内埋设一垂直并互成90°四个导槽的管子,当管子受力发生变形时,将测斜仪探头放入测斜管导槽内,逐段(一般50cm 一个测点) 量测变形后管子的轴线与垂直线之间的夹角θi ,并按测点的分段长度,分别求出不同高程处的水平位移增量Δdi ,即Δdi = Lsinθi(1)由测斜管底部测点开始逐段累加,可得任一高程处的实际位移,即bi = ΣΔdi(2)而管口累积水平位移为:B = ΣΔdi(3)式中Δdi 为量测段内的水平位移增量;L 为量测点的分段长度,一般常取015m ;θi为量测段内管轴线与铅垂线的夹角;bi 为自固定点的管底端以上i点处水平位移;B 为管口在该次观测时的水平位移;n 为测斜孔分段数目,n = H/ 015 ,H 为孔深。

深层水平位移观测检测报告深层水平位移观测检测报告xx-20xx-00xx xxxxxxxxxxxxxxxxxxxxxxxxxxxxxx公司二〇一三年x月声明第页共页深层水平位移试验检测报告iii目录第1章工程概况 (1)第2章检测目的 (1)第3章检测依据 (1)第4章检测设备 (2)4.1主要仪器设备 (2)4.2主要仪器设备 (2)第5章检测等级 (2)第6章仪器工作原理及方法 (3)6.1仪器工作原理 (3)6.2仪器使用方法 (4)第7章检测数据处理 (5)第8章检测结论及建议 (11)第1章工程概况受xxxxxxxxxxxxxxx的委托，xxxxxxxxxx承担了深层水平位移参数的检测任务。

由于深层水平位移属于长期观测项目，在征得xxxx的情况下，采用现场模拟的方式进行。

2013年9月5日选择公司xxxx 旁一处空地来模拟滑坡体的深层水平位移，该滑坡体命名为A 滑坡体，在A滑坡进行深层水平位移检测。

第2章检测目的1、使试验检测人员了解地表沉降的测试过程。

2、通过地表沉降观测参数检测，评定公司检测人员是否具备检测深层水平位移的数的检测能力。

第3章检测依据1、《工程测量规范》（GB 50026-2007）；2、《建筑变形测量规范》（JGJ 8-2007）；3、《大坝观测仪器测斜仪》（SL 362-2006）。

第4章检测设备4.1主要仪器设备本次观测采用的仪器设备见表4.1，表4.1 检测主要仪器、设备表4.2主要仪器设备桥梁检测时气温：xxxxxxxxxx，天气：晴。

在整个外业工作期间，检测设备均在检定有效期内，运行正常。

第5章检测等级由于本次模拟的A滑坡体模拟为普通滑坡体，根据《工程测量规范》（GB50026-2007）第10.1.3之规定，本项目为四等变形监测等级进行观测。

四等变形监测的等级划分及精度指标和其适用范围见表5.1。

表5.1 四级变形测量的级别、精度指标及其适用范围第6章仪器工作原理及方法6.1仪器工作原理滑动式测斜仪及其导轮是沿着测斜导管的导槽沉降或提升。

深层水平位移观测检测报告尊敬的领导：一、观测背景本次观测检测主要是针对地区可能存在的深层水平位移进行的。

该地区位于地震活动带附近，且有较大的地质构造活动。

由于地震活动和地质构造活动的影响，可能导致地表产生水平位移。

因此，为了确保该地区的地震安全和工程建设的安全，有必要进行深层水平位移观测检测。

二、观测方法1.选取观测点位：根据地震活动带、地质构造活动等因素，我们选取了具有代表性的观测点位。

2.建立观测网：根据选取的观测点位，我们在地面上布设了观测网，以确保观测结果的准确性和可靠性。

3.安装观测仪器：在每个观测点位上，我们安装了水平位移仪器，以实时监测地表的水平位移情况。

4.数据采集和处理：观测仪器采集到的数据通过无线传输至数据中心，进行完整性检查和数据处理，得出准确的水平位移结果。

三、观测结果通过观测仪器的数据采集和处理，我们得出了以下观测结果：1.水平位移的趋势：观测结果显示，在观测期间，地表存在一定的水平位移。

具体的位移趋势是向东北方向移动，且移动速度逐渐加快。

2.位移的时间变化：观测结果还显示，水平位移的变化并非是持续不变的，而是出现了一定的周期性变化。

经过进一步的分析，我们发现该地区存在地质构造活动的影响，导致水平位移出现了周期性的波动。

3.位移的幅度：观测结果中显示，水平位移的幅度在整个观测期间是逐渐增加的。

通过与历史观测数据的对比，我们发现该地区可能存在深层地壳运动的现象，导致了持续的水平位移。

四、结论与建议根据观测结果，我们得出以下结论：1.该地区存在一定程度的深层水平位移，且位移趋势是向东北方向移动，且移动速度逐渐加快。

2.水平位移存在一定的周期性变化，可能与地质构造活动有关。

3.水平位移的幅度逐渐增加，可能存在深层地壳运动现象。

基于以上结论，我们提出以下建议：1.进一步加强对该地区的地质构造活动的研究，以进一步了解该地区的地壳运动情况。

2.建议加强地震监测体系，提高地震预警能力，为相关区域的防灾减灾工作提供支撑。

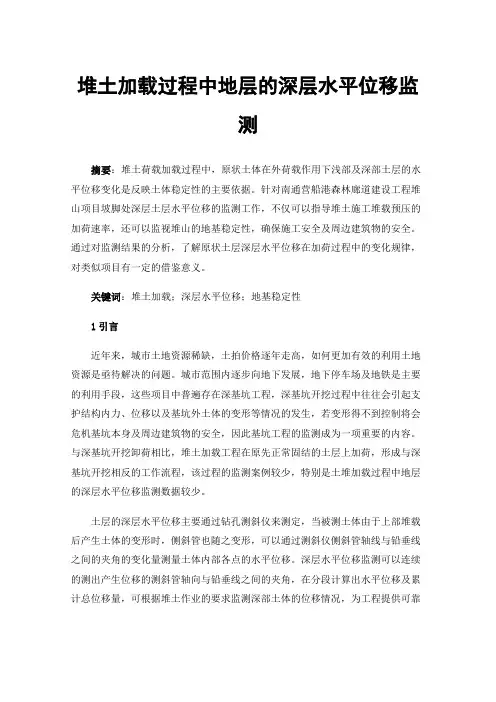

堆土加载过程中地层的深层水平位移监测摘要：堆土荷载加载过程中，原状土体在外荷载作用下浅部及深部土层的水平位移变化是反映土体稳定性的主要依据。

针对南通营船港森林廊道建设工程堆山项目坡脚处深层土层水平位移的监测工作，不仅可以指导堆土施工堆载预压的加荷速率，还可以监视堆山的地基稳定性，确保施工安全及周边建筑物的安全。

通过对监测结果的分析，了解原状土层深层水平位移在加荷过程中的变化规律，对类似项目有一定的借鉴意义。

关键词：堆土加载；深层水平位移；地基稳定性1引言近年来，城市土地资源稀缺，土拍价格逐年走高，如何更加有效的利用土地资源是亟待解决的问题。

城市范围内逐步向地下发展，地下停车场及地铁是主要的利用手段，这些项目中普遍存在深基坑工程，深基坑开挖过程中往往会引起支护结构内力、位移以及基坑外土体的变形等情况的发生，若变形得不到控制将会危机基坑本身及周边建筑物的安全，因此基坑工程的监测成为一项重要的内容。

与深基坑开挖卸荷相比，堆土加载工程在原先正常固结的土层上加荷，形成与深基坑开挖相反的工作流程，该过程的监测案例较少，特别是土堆加载过程中地层的深层水平位移监测数据较少。

土层的深层水平位移主要通过钻孔测斜仪来测定，当被测土体由于上部堆载后产生土体的变形时，侧斜管也随之变形，可以通过测斜仪侧斜管轴线与铅垂线之间的夹角的变化量测量土体内部各点的水平位移。

深层水平位移监测可以连续的测出产生位移的测斜管轴向与铅垂线之间的夹角，在分段计算出水平位移及累计总位移量，可根据堆土作业的要求监测深部土体的位移情况，为工程提供可靠的数据支持。

本文以南通营船港森林廊道建设工程堆土作业深层水平位移监测项目为背景，对山体填筑工程深部土体的深层水平位移变化规律进行了阐述。

2工程概况南通营船港森林廊道建设工程位于世纪大道以北，占地约15万平方米，共三座山体，高程（85国家高程）分别为27.55m、15.5m、13.5m，山体的坡比主要在1：5～1：8间。

深层水平位移监测方案 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT1概述深层水平位移主要用于大地运动，如可能产生在不稳固的边坡（滑坡）或挖土工程周围的测向运动等，也可以用来监测软土地基处理，堤坝，芯墙稳定性，深层水平位移监测广州市盛洲地基基础工程有限公司技术研究院钻孔设置的偏差,打桩引起的土体位移,以及回填筑堤和地下工程的土体沉陷,也可用于沿海、江边重力存放物场的土层变化等。

2仪器设备测斜仪（一般测斜仪由探头、电缆、数据采集仪(读数仪)组成。

探头的传感器型式有伺服加速度计式、电阻应变片式、钢弦式、差动电阻式等多种型式，目前使用最多的是伺服加速度式。

国内有航天部33所生产的CX系列，国外有美国SINCO公司的数字测斜仪，瑞士的PRIVEC等）内壁有导槽的测斜管（测斜管道由以下几部分组成：测斜管、连接管、管座、管盖。

测斜管是用聚氯乙烯、ABS塑料、铝合金等材料制成，管内有互成90度四个导向槽，国产塑料测斜管尺寸多为：内径Φ58mm，径Φ70mm、长度分2m，3m，4m三种。

塑料连接管多采用市场上出售的聚氯乙烯塑料管制成，还可用软的万能接头相连。

连接管的尺寸为内径Φ70mm，外径Φ82mm，长度分300，400mm两种。

在管壁的两端铣制有滑动槽各4条或仅一端铣制滑动槽4条，各槽相隔90度。

管座位于测斜管底端，与管外径匹配，防止泥砂从管底端进入管内的一个安全护盖。

管盖用于保护测斜管管口，防止杂物从管口掉入管内影响正常观测工作也由聚氯乙烯制成，其外形尺寸同管座。

）3监测仪器工作原理测斜仪的工作原理是测量测斜管轴线与铅垂线之间的夹角变化量,从而计算出土层各点的水平位移大小。

通常在坝内埋设一垂直并互成90°四个导槽的管子,当管子受力发生变形时,将测斜仪探头放入测斜管导槽内,逐段(一般50cm一个测点)量测变形后管子的轴线与垂直线之间的夹角θi,并按测点的分段长度,分别求出不同高程处的水平位移增量Δdi,即Δdi=Lsinθi(1)由测斜管底部测点开始逐段累加,可得任一高程处的实际位移,即bi=ΣΔdi(2)而管口累积水平位移为:B=ΣΔdi(3)式中Δdi为量测段内的水平位移增量;L为量测点的分段长度,一般常取015m;θi为量测段内管轴线与铅垂线的夹角;bi为自固定点的管底端以上i 点处水平位移;B为管口在该次观测时的水平位移;n为测斜孔分段数目,n=H/015,H为孔深。

基坑深层水平位移监测方案1.引言2.监测点布置为了对基坑深层水平位移进行准确监测，需要在合适的位置布置监测点。

在确定监测点位置时，应考虑地质条件、荷载分布和施工工艺等因素。

一般来说，监测点应沿基坑周边等距离布置，并在基坑底部布置一定数量的监测点。

3.监测设备选择4.监测方案的制定监测方案的制定包括监测频率、监测范围和监测方法等。

监测频率要根据基坑工程施工的阶段性和地质条件的变化来确定，一般来说，可以在关键节点和重要阶段进行监测。

监测范围应覆盖整个基坑的周边和底部，以确保监测的全面性。

监测方法可以采用物理测量方法和电子测量方法相结合的方式，以提高监测的准确性和实时性。

5.监测数据的处理与分析监测数据的处理与分析是确保监测结果的准确性和实用性的关键环节。

监测数据的处理包括数据的整理、筛选和分析等，可以利用专业的数据处理软件进行。

监测数据的分析可以采用统计学方法和结构力学方法相结合的方式，以获得可靠的监测结果和相关的结构参数。

6.监测结果的评价与应用监测结果的评价和应用是基坑深层水平位移监测方案的最终目的。

监测结果的评价可以通过与设计要求和规范进行对比，以确定基坑工程的安全性和稳定性。

监测结果的应用可以在施工过程中及时发现和处理问题，确保基坑工程的顺利进行。

7.总结与展望基坑深层水平位移监测方案是保障基坑工程安全的重要环节。

本文提出了一种基坑深层水平位移监测方案，包括监测点布置、监测设备选择、监测方案的制定、监测数据的处理与分析以及监测结果的评价与应用等。

希望能够对基坑工程的监测和施工提供一定的参考和指导。

同时，未来的研究还可以进一步探讨基坑深层水平位移监测方案的改进和创新，以提高基坑工程的质量和效益。

深层水平位移监测方案珑湖湾二期边坡坡体深层水平位移监测技术要求1概述深层水平位移主要用于大地运动，如可能产生在不稳固的边坡(滑坡)或挖土工程周围的测向运动等，也可以用来监测软土地基处理，堤坝，芯墙稳定性，钻孔设置的偏差,打桩引起的土体位移,以及回填筑堤和地下工程的土体沉陷,也可用于沿海、江边重力存放物场的土层变化等。

2 仪器设备测斜仪 (一般测斜仪由探头、电缆、数据采集仪(读数仪)组成。

探头的传感器型式有伺服加速度计式、电阻应变片式、钢弦式、差动电阻式等多种型式，目前使用最多的是伺服加速度式。

国内有航天部33 所生产的CX 系列，国外有美国SINCO 公司的数字测斜仪，瑞士的PRIVEC 等)内壁有导槽的测斜管(测斜管道由以下几部分组成:测斜管、连接管、管座、管盖。

测斜管是用聚氯乙烯、ABS 塑料、铝合金等材料制成，管内有互成90 度四个导向槽，国产塑料测斜管尺寸多为:内径Φ58mm，径Φ70mm、长度分2m，3m，4m 三种。

塑料连接管多采用市场上出售的聚氯乙烯塑料管制成，还可用软的万能接头相连。

连接管的尺寸为内径Φ70mm，外径Φ82mm，长度分300，400mm两种。

在管壁的两端铣制有滑动槽各4 条或仅一端铣制滑动槽4 条，各槽相隔90 度。

管座位于测斜管底端，与管外径匹配，防止泥砂从管底端进入管内的一个安全护盖。

管盖用于保护测斜管管口，防止杂物从管口掉入管内影响正常观测工作也由聚氯乙烯制成，其外形尺寸同管座。

)3监测仪器工作原理测斜仪的工作原理是测量测斜管轴线与铅垂线之间的夹角变化量,从而计算出土层各点的水平位移大小。

通常在坝内埋设一垂直并互成90?四个导槽的管子,当管子受力发生变形时,将测斜仪探头放入测斜管导槽内,逐段(一般50cm 一个测点) 量测变形后管子的轴线与广州市盛洲地基基础工程有限公司深层水平位移监测垂直线之间的夹角θi ,并按测点的分段长度,分别求出不同高程处的水平位移增量Δdi ,即Δdi =Lsinθi(1)由测斜管底部测点开始逐段累加,可得任一高程处的实际位移,即bi =ΣΔdi(2)而管口累积水平位移为:B = ΣΔdi(3)式中Δdi 为量测段内的水平位移增量;L 为量测点的分段长度,一般常取015m ;θi为量测段内管轴线与铅垂线的夹角;bi 为自固定点的管底端以上i点处水平位移;B 为管口在该次观测时的水平位移;n 为测斜孔分段数目,n = H/ 015 ,H 为孔深。

第一章深层水平位移监测第一章深层水平位移监测概述土体和围护结构的深层水平位移通常采用钻孔测斜仪测定，当被测土体变形时，测斜管轴线产生挠度，用测斜仪测量测斜管轴线与铅垂线之间夹角的变化量，从而获取土体内部各点的水平位移。

一、实验目的深层水平位移监测可以连续地、逐段测出产生位移后的测斜管轴线与铅垂线或水平线的夹角，再分段求出水平位移（测斜管垂直埋设）或垂直位移（测斜管水平埋设时），累计得出总的位移量及沿管轴线整个孔位的变化情况，可以在总体上检测测斜管埋设处的岩体或土体的位移情况，为工程提供可靠地参数。

二、实验地点试验场地位于防灾科技学院北校区地下结构与工程地质试验场深层水平位移监测孔。

三、实验设备NJX2型系列数字式活动测斜仪（南京南瑞集团）、NDA1511变送器信号指示仪（南京南瑞集团）、NCXG-A测斜管。

四、实验步骤1、测量前准备工作首先检查测斜仪的导轮是否转动灵活、扭簧是否有力、密封圈是否完好。

将测杆上航空插座与电缆航空插头插好，并用扳手拧紧连接螺母，确保测杆和电缆连接头的连接密封性。

将电缆从电缆绕线盘上放出穿过整个测斜管所需要的长度，再将指示仪的测量线拧在电缆绕盘上放出穿过整个测斜管所需要的长度，再将指示仪的测量线拧在电缆绕线盘的插座上。

打开指示仪，进入主菜单界面按“测量”键，打开指示仪，选用-2.500~2.500V档进行测量。

NJX2-V型活动测斜仪探头专用于垂直测空的测量。

2、将测斜仪测头大致保持垂直，检查指示仪指示是否稳定，示值应“+”向增大。

当测斜仪后导轮相对前导轮右偏时，示值应“——”向增大。

3、在墩台上设置有测绘标的测斜管口处作为基点开始进行测量。

按照以下步骤完成：（1）将测头导轮卡在侧斜管的导槽内，轻轻将测头放入测斜管内，慢慢放松电缆，使测头下到孔底。

快到孔底时，为避免与测头造成大的冲击，应减慢放电缆的速度。

使测头在孔底停止5分钟以上，以便传感器及电缆温度稳定。

（2）将测头拉起至设定的测量深度为测读起点，每0.5米测量一个数据。

附录A电学性能连接稳定性测试方法A.1试验原理及目的为验证深层水平位移自动监测测斜管连接后的稳定性，联后利用附录A中的可伸缩滑移测试台对任意一根测斜管进行形变加压，以验证能否能准确测量。

A.2试验设备串联负载测试系统，如图A.1所示。

可伸缩滑移测试台总体结构示意图可伸缩底架的局部结构示意图升降组件的结构示意图变形试验台结构示意图变形试验台俯视图1—可伸缩框架台；10—可伸缩底架，101—测斜管滑轨，102—滑块，103—伸缩杆，11—上立式架，111—滑动轮，12—可滑移平台；2—升降滑移机激光位移传感器；20—滑移台，201—凸起，21—升降组件，211—升降端，22—升降台，221—圆台部，222—U型框架部；3—变形试验台；30—卧式平台，31—水平施压组件，33—激光位移监测组件。

图A.1 可伸缩滑移测试台示意图A.3试验步骤a) 将深层水平位移自动监测测斜管安装在可伸缩滑移测试台中，将电路依次串联； b) 将可伸缩滑移测试台移动至待测斜管一处，使测斜管一其中一个测量方向平行于所述测试台表面；激光位移监测组件设置在正对所述测斜管一的中点处，并在测斜管一的另一侧设置水平施压组件；c) 所述水平施压组件对所述测斜管一进行施压，在施压过程开始时，记录t 时刻测斜管一位于横坐标x i 处输出弯曲应变()it ε，并记录此时测斜管一中点所述激光位移监测组件实时监测的位移数据()w t ，其中，i =1, 2,…, K , K 为测斜管弯曲应变测点的总数；d) 随机选择3根深层水平位移自动监测测斜管进行测试；将可伸缩滑移测试台移动至测斜管一处，使测斜管一其中一个测量方向平行于所述测试台表面；激光位移监测组件设置在正对所述测斜管一的中点处，并在测斜管一的另一侧设置水平施压组件；e) 计算第i 个测点处的单位弯曲刚度承受的加载力大小，计算公式如下：()()[]()()()[]()20,222,i i i i i ii t x L Dx F t EI t x L L D L x εε⎧∈⎪⎪⎛⎫=⎨ ⎪⎝⎭⎪∈⎪-⎩其中，L 为测斜管长度；F/EI 为单位弯曲刚度承受的加载力，D 为测斜管中相对设置的两测量弯曲应变传感器间的间距；f) 计算不同测点测得的单位弯曲刚度承受的加载力的平均值，计算公式如下： ()()1Ki i F t F EI t EI K =⎛⎫ ⎪⎛⎫⎝⎭= ⎪⎝⎭∑ g) 计算测斜管一的中点挠度值，计算公式如下： ()()3=48L F w t t EI ⎛⎫⋅ ⎪⎝⎭h) 计算测斜管一在上述测量方向的位移测量精度，计算公式如下：()()=w t w t η其中：η为位移测量精度；并判断测斜管一在上述测量方向的位移测量精度是否满足要求，若)()=w t w t η)()[]=1-,1l h w t w t ηδδ∈+则符合要求，则记录该数据；其中，l δ和h δ分别为单根测斜管单方向位移测量精度相对误差的上限和下限；i) 重复步骤c)至g)，取不同的t 时刻值，进行测量，并记录在满足)()=w t w t η)()[]=1-,1l h w t w t ηδδ∈+要求下激光位移监测组件测量到的位移()wt 的最大值max w ，并以此作为测斜管一在上述测量方向位移测量量程； j) 转动测斜管一使得测斜管一另外一个测量方向平行于测试台表面，重复步骤b)～h)，从而记录测斜管一另外一个测量方向的位移测量量程。

地下综合管廊基坑监测——深层水平位移监测方法杨艳摘要：在岩土工程中，由于地质条件、荷载条件、材料性质、地下构筑物的受力状态和力学机理、施工条件以及外界其它因素的复杂性，岩土工程迄今为止还是一门不完善的科学技术，很难单纯从理论上预测工程中可能遇到的问题，而且理论预测值还不能全面而准确的反应工程的各种变化。

所以，在理论分析指导下有计划的进行现场监测是十分必要的。

关键词：地下综合管廊深层水平位移基坑监测一、深层水平位移监网点的布设安装的全过程可分三步：①管子的连接：出厂的管子一般长度为2米／根，4米／根两种，需要一根一根地连接到设计的长度。

连接的方法是采用插入连接法，首先拿起一根测斜管，在没有外接头的一端套上底盖（另购），用三只M4×10自攻螺钉拧紧，（这是每孔最下面的一节管子），就可向孔内下管子了，下一节，再向外接头内插一节管，这时必须注意的是一定要插到管子端平面相接为止，再用三只M4×lO自攻螺钉把它固定好，才算该接头连接完毕，按此方法一直连接到设计的长度。

②调整方向：管子安装到位后，需要调正方向后才能回填，要求是，管子内壁上有两对凹槽，首先需把孔口以上那节测斜管上的外接头拿掉（松开三只螺钉就可以拿掉了）才能看清管内凹槽，需要把管内的一对凹槽垂直于测量面就可以了，转动管子就可以实行，一人转不动时，可用多人，转动前可先把管子向上提起后再转动对准，对准后再把管子压到位，方向就调正好了，盖上盖子，拧好螺钉就可以回填。

③向孔内回填：管子调正方向后即可回填，原料采用绿豆砂，一边回填，一边轻轻地摇动管子，使之填实为止，保持慢速回填，以免堵孔后回填料下不去形成空隙，最好时隔一两天后再上检查一下，回填料若有下沉再回填满即可，管子周围加之保护措施后。

测斜仪采用XB30型测斜仪。

测斜仪探头是两组小滑轮，距离相隔0.5m，将探头放到测斜管底部进行读数时，即开始了测斜管观测。

探头每一个0.5米进行读数，直到达测斜管的顶部，这组读数被称为A+读数，为使操作过程简单，一般在电缆0.5米作有一个标记。
