蓄电池内阻测试仪产品说明书（V1.01）武汉启亦电气有限公司Wuhan Qiyi Electric Co.,Ltd本说明书对应蓄电池内阻测试仪，软件版本V1.01。
武汉启亦电气有限公司版权所有。
本说明书中的产品信息、技术参数代表说明书编写时的技术状态，更改恕不另行通知。
我们已经尽力确保本说明书中的信息可靠和准确，但仍可能存在不准确或者错误的地方。
使用说明尊敬的用户：感谢您购买本公司蓄电池内阻测试仪。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
产品说明书是提供关于如何安全、正确和高效地使用蓄电池内阻测试仪的资料。
蓄电池内阻测试仪产品说明书包含使用该设备的重要安全说明，让您熟悉设备操作。
请阅读并遵循“安全规程”一节中所说明的安全规定以及所有相关的安装和运行说明。
遵从产品说明书里的指示有助于规避风险、减少修理费用及由于不正常操作导致的仪器故障。
应该在使用蓄电池内阻测试仪的现场常备产品说明书。
所有蓄电池内阻测试仪的操作者必须要阅读它。
除了遵守蓄电池内阻测试仪说明书的内容，您还要遵守在高电压电力设备上工作的所有相关的国家及国际安全规程。
在高压电力设备上工作是非常危险的。
使用蓄电池内阻测试仪进行的测量必须由具有相关资质的、熟练并经认可的人员来进行。
在工作开始前，请清晰地明确责任。
接受过蓄电池内阻测试仪训练、指导、培训的人员在从事高压电力设备的工作时，仍然需要有经验的操作员监督下进行。
安全规程:请阅读下列安全注意事项，以避免人身伤害！（1）在操作蓄电池内阻测试仪之前，请仔细阅读本章中的说明。
如果您不理解其中某些安全规程，在继续操作前请联系武汉启亦电气有限公司。
在使用蓄电池内阻测试仪工作时，要注意遵守安全规程。
（2）只有本公司专业技术人员或经认证的专业机构才能对蓄电池内阻测试仪进行维护和修理。
使用概述:（1）检查仪器本体及其附件完整无破损，尤其是要避免影响安全的损坏。
（2）做好免受相邻带电部分伤害的安全措施。

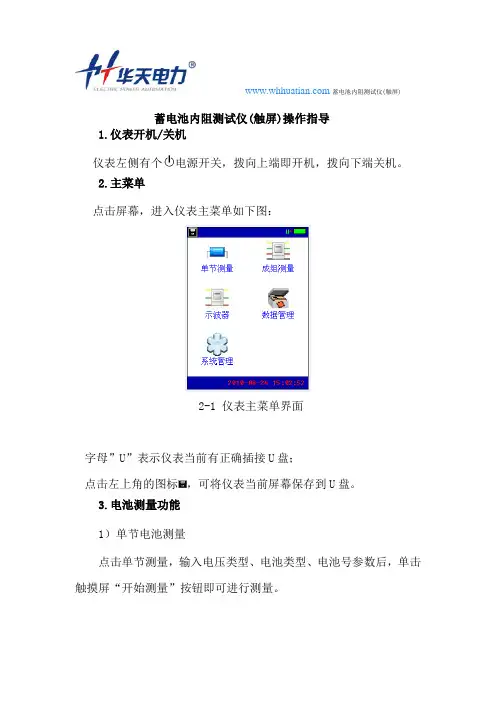

蓄电池内阻测试仪(触屏)蓄电池内阻测试仪(触屏)操作指导1.仪表开机/关机仪表左侧有个电源开关，拨向上端即开机，拨向下端关机。
2.主菜单点击屏幕，进入仪表主菜单如下图：2-1 仪表主菜单界面字母”U”表示仪表当前有正确插接U盘；点击左上角的图标，可将仪表当前屏幕保存到U盘。
3.电池测量功能1）单节电池测量点击单节测量，输入电压类型、电池类型、电池号参数后，单击触摸屏“开始测量”按钮即可进行测量。
蓄电池内阻测试仪(触屏)2-2 单节电池测量输入界面2）成组电池测量成组电池测量界面如下，其测量操作方法同单节电池测量。
输入电压类型、电池类型、站号、组号、电池数参数后，单击触摸屏“开始测量”按钮即可进行测量。
2-3 成组电池测量输入界面4.示波器功能双击主界面“示波器”菜单项进入示波器功能界面，如下图。
示蓄电池内阻测试仪(触屏)波器功能可进行简单的电压测量。
2-4 示波器5.数据管理功能双击主界面“数据管理”菜单项进入数据管理功能界面，包括单节电池测量数据和成组电池测量数据，可对数据记录进行打开回放、转存U盘、删除等操作，同时还可以格式化数据记录。
2-5 数据管理界面蓄电池内阻测试仪(触屏)6.系统管理1）系统管理界面如下，包括时间设置、参数校准、、系统更新、语言选择、版本信息等功能2-6 系统管理菜单页面2）时间设置进入“系统管理”菜单→双击“时间设置”菜单，弹出“日期和时间”对话窗，输入年、月、日、时、分、秒后，按“确定”即可。
2-7 时间设置菜单页面蓄电池内阻测试仪(触屏) 3）参数校准双击“系统管理”菜单→双击“参数校准”菜单，显示输入密码窗口（密码88888888），输入密码正确后，自动进入“参数校准”功能菜单界面。
2-8 参数校准菜单界面a.零点校准双击“系统管理”菜单→双击“参数校准”菜单→双击“零点校准”菜单项，进入零点校准功能，界面如下：2-9 零点校准界面 2-10 零点校准完成界面蓄电池内阻测试仪(触屏) 点击“校准”按钮，界面显示“正在校准…”即进入零点校准环节，校准完成后显示“校准完成！”，如图2-11所示，此时已进行一次零点校准。
蓄电池性能测试仪操作⼿册（⽇置3554）⼀．注意事项1) 使⽤测试仪时，切勿测量60VDC 以上电压，切勿测量70VDC 以上对地电压，故只能单节电池测量，必须断开被测电池的连线；2) 使⽤测试仪时，不可测量交流电源；3) 如果现场有带温度测量的测试线，则应优先使⽤；4) 该测试仪使⽤温度范围为0~40℃，不允许在0℃以下环境使⽤；5) 在较低温环境中使⽤完成后，应确保仪器不被迅速转移到温差较⼤的⾼温环境中存放或使⽤，由此温度变化引起的结露可能导致仪器电路损坏；6) 仪器长时间不使⽤时应该取出电池。
⼆．测试前准备1) 风机停机①：刹车并锁上风轮锁紧销，SERVICE 开关置1，进⼊轮毂②：断开六⽅柜中充电器电源（LUST 及DEC 为5F1，SSB 及能健为1F6）及轴控柜上的电池电源开关③：断开电池柜中电池串联的连接线2) 仪器准备①：仪器8节LR6碱性电池供电，为电量显⽰，当显⽰时需尽快更换电池。
②：如图所⽰连接测试线。
若使⽤带温度测量的测试线9460，另将温度测量插头连接⾄仪器侧⾯TEMP .SENSOR 端⼝③：使⽤POWER 控制键开关电源。
⾸次使⽤仪器时，查看时钟设置。
时钟设置⽅法：按键2秒钟以上，使⽤键更改⽇期和时间设置，使⽤键切换更改项⽬，按键保存⽇期和时间设置。
此部分注意事项：三．测量设置①：测量单块电池内阻选择300.00m Ω量程测量单块电池电压选择60.00V 量程温度为单⼀量程，不需要设置。
将带温度传感器的9460插⼊时即可显⽰温度。
②：调零A. 标配测试线9465-10调零测试仪标配调零板，为标配测试线9465-10专⽤。
连接⽅法如下图：a. 测试线与调零板正确连接后，按键2秒钟以上，仪器将等待补偿值。
b. 调零板将测试线短路时，显⽰屏会闪烁（⼤约10 秒钟），仪器开始⾃动获取补偿值。
c. 保持测试线短路，直到调零操作完成。
调零操作完成时，将显⽰图标，并且仪器返回到测试状态。
目录第一章软件的安装 (2)前言 (2)1.1软件安装 (2)1.2软件运行 (2)第二章数据交换 (2)2.1从文件导入测试数据 (3)2.2浏览组电池参数 (4)2.3浏览自定义参数 (4)第三章数据修改 (5)3.1成组数据修改 (5)3.2 单节数据修改 (6)第四章数据分析 (6)4.1电池状态分析 (6)4.2电池趋势分析 (9)第五章数据维护 (9)5.1 备份数据 (9)5.2 导出数据 (9)5.3导入数据 (10)第六章定义基本资料 (11)6.1定义用户单位 (11)6.2定义站名 (12)6.3定义电池组 (12)6.4定义厂家 (13)6.5定义电池型号 (13)第七章系统功能 (15)7.1 定义操作员 (15)7.2修改密码 (15)7.3设置参数 (15)7.4选择语言 (16)第八章帮助 (16)8.1关于 (16)8.2 注册信息 (16)8.3退出系统 (16)第一章软件的安装前言本系统是蓄电池性能测试仪（以下简称测试仪）随机配备的数据分析管理软件，直接和蓄电池测试仪配合使用。
本管理系统主要分两部分功能，其一是对对测试对象进行定义并下载到测试仪，测试对象包括使用单位信息、站点信息、电池组信息、电池类型信息等；其二就是对测试仪的测试数据进行收集、存储、分析，利用这些数据可以建立电池历史数据及“病历”，生成打印报表。
由于测试仪自身存储数据空间有限，各种分析功能不够丰富，所以本管理系统的核心价值在于利用pc机大容量的存储空间，对各个被测对象进行长期跟踪分析，同时利用pc机上丰富灵活的人机界面和打印功能为客户（管理者，维护者，测试者）提供了一个更加丰富多彩的电池监测和管理功能。
1.1软件安装1.在光盘上找到智能蓄电池状态分析系统Setup.exe，双击运行。
2.出现安装界面界面：3.点【继续】按钮继续安装程序4.选择安装目标路径5.单击【下一步】按钮，继续安装。
6.最后出现安装成功界面：1.2软件运行点击【开始】—>【程序】—>【蓄电池测试仪管理系统】程序开始运行。
蓄电池内阻测试仪用户必备手册1. 简介蓄电池内阻测试仪是一种用于测量蓄电池内阻的工具，可以帮助用户及时了解蓄电池的健康状况。
本手册旨在提供蓄电池内阻测试仪的基本使用方法和注意事项，以帮助用户更好地使用、维护和保养设备。
2. 使用方法2.1 连接电源首先，将蓄电池内阻测试仪连接至电源。
检查电源适配器符合要求，并确保插头正确插入仪器的电源接口。
2.2 准备蓄电池在测量之前，请确保蓄电池已经充分充电，并等待至少30分钟，以使蓄电池达到稳定状态。
2.3 连接测试夹具使用测试夹具连接仪器与蓄电池。
测试夹具应正确连接至蓄电池的正负极，且接触良好，以确保准确测量内阻。
请检查测试夹具的电线是否损坏或有磨损迹象，并确保没有任何异物干扰测量。
2.4 进行测量当一切准备就绪后，可以开始进行测量。
按下仪器上的测量按钮，并记录显示屏上的内阻数值。
如果需要连续测量多个蓄电池，可以按照同样的步骤进行操作。
3. 注意事项在使用蓄电池内阻测试仪时，请注意以下事项：3.1 安全操作确保操作环境安全，并遵循所在地的相关安全规定。
在操作过程中，避免接触电极和触碰导线，以防止电击事故的发生。
3.2 避免过度放电在测量之前，请确保蓄电池已经充分充电，并等待至少30分钟。
过度放电可能导致蓄电池无法启动或缩短其寿命。
3.3 定期校准建议定期校正蓄电池内阻测试仪，以确保测量结果的准确性。
请参考设备说明书了解如何进行校准操作。
3.4 保养和维护定期清洁测试夹具和仪器外壳，以防止测量误差。
避免将仪器暴露于过高或过低的温度环境中，以保证仪器正常工作。
3.5 存储和运输妥善存放仪器，并避免受到冲击和震动。
在运输过程中，应采取适当的保护措施，以防止仪器受到损坏。
4. 故障排除如果在使用蓄电池内阻测试仪时遇到问题，可以尝试以下排除方法：•检查电源连接是否正确，尝试更换电源适配器；•检查测试夹具是否连接正确，重新连接测试夹具；•如果仪器显示异常或无法正常工作，请联系售后服务人员寻求帮助。
JMRF蓄电池容量放电测试仪说明书目录第一章使用须知 (2§1.1包装及运输 (2§1.2 拆箱检查 (2§1.3使用前的准备工作 (2第二章系统简介 (3§2.1概述 (3§2.2主要特点: (3第三章主要性能指标与技术参数 (4 §3.1主要技术参数 (4§3.2主要性能指标 (4第四章控制面板说明 (5第五章容量快速测试操作说明 (6§5.1系统启动 (6§5.2 参数设置 (7§5.3容量列表柱状图显示 (8第六章放电监测操作说明 (9§6.1系统启动 (9§6.2参数设置 (10§6.4放电状态 (12§6.5停止放电 (13§6.6修改时间 (14§6.7 查看曲线 (14§6.8 告警及其排除 (17第一章使用须知§1.1 包装及运输本智能设备出厂时使用铝合金仪表箱做外包装,内部用柔性泡沫作防护层,在运输过程中抗震,抗冲击效果好。
由于本设备体积大,重量重,故在外包装上均印有方向、易碎、防雨、防踏等标志。
在运输过程中必须按外包装的标志搬运,否则可能造成设备的机械性能或电气性能的损坏。
§1.2 拆箱检查打开包装后,先检查智能设备是否在运输过程中受到损坏,仔细清点包装箱内物品是否和装箱单一致。
若有缺损,请在购置设备半个月内与代理商或厂商联系。
§1.3 使用前的准备工作1.设备的放置1.本设备打开包装后,须放置于无尘、无腐蚀、无热源、防潮湿、防震、干燥、通风的环境中,一般要求置于四季有空调的实验室里。
2.在使用时,必须垂直放置智能设备,且设备底面必须水平,否则在大电流放电时设备可能会因此造成损坏。
3.在放电时,须保持设备通风良好,进、出风口离其他物体或墙壁必须大于0.5m 以上。
2.设备的连接本设备在进行测试或给蓄电池放电时,必须按如下要求连接:1.将设备的电源开关置于〖OFF〗位置,然后连接好220V市电到智能设备的交流输入端口。

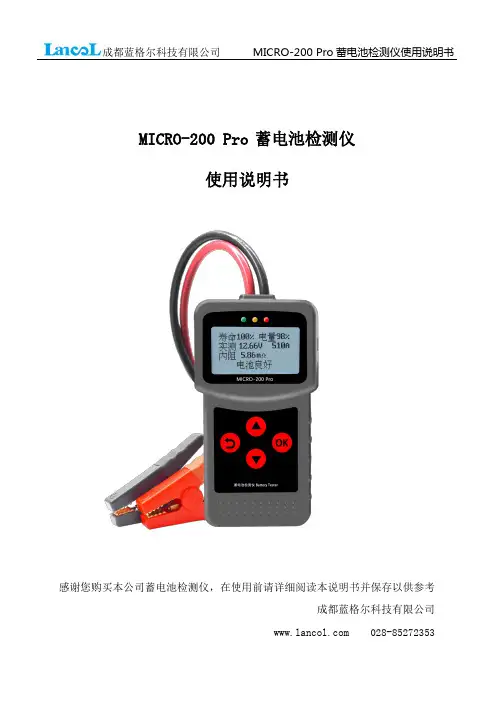

MICRO-200Pro蓄电池检测仪使用说明书感谢您购买本公司蓄电池检测仪，在使用前请详细阅读本说明书并保存以供参考成都蓝格尔科技有限公司蓝格尔MICRO-200Pro蓄电池检测仪，采用目前世界上最先进的电导测试技术，可以方便、快速、准确的测量汽车电池、摩托车电池的实际冷起动电流能力，电池本身的健康程度，以及快速检测起动系统和充电系统的常见故障，有利于维修人员快速准确判断汽车、摩托车的故障位置，便于快速维修。
产品说明：1、质保期一年，终身维修2、应用：12V汽车电池、12V摩托车电池；12V&24V起动系统和充电系统3、工作范围：测量标准测量范围CCA40-2000BCI40-2000CA40-2000MCA40-2000JIS26A17—245H52DIN40-1400IEC40-1400EN40-2000SAE40-2000GB3-220Ah4、工作温度：-20℃到50℃5、特殊测试夹：双导体开尔文夹6、外壳材料：耐酸ABS塑料7、测量电池范围：3AH-220AH8、测量电压范围：7V—30V操作步骤1、将测试仪红黑夹子夹到被测电池上，红正黑负，测试仪显示屏会显示开机界面。
被测电池电压低于7.0V以下则无法正常测试；按OK键往下继续。
2、按照测试仪提示，按上下键可以依次选择：①电池测试②起动系统测试③充电系统测试④查看测试结果⑤打印测试结果⑥语言选择（1）电池测试选到第一项电池测试后，按OK键后依次提示：●电池类型选择：测试仪将提示选择电池类型，即选择普通电池，AGM平板电池，AGM卷绕电池，EFB电池，胶体电池。
按上下箭头键选择电池的类型，按OK键确认。
●输入标准选择：指电池的出厂标注标准，在电池的正上方或正前方可以看见，选择电池上标注的标准即可，如CCA、BCI、DIN等。
如没有找到任何标准，可以选择GB标准，直接输入Ah值测试。
选择GB标准会有少量误差。
●额定容量选择：指电池的出厂起动电流标准，在电池的正上方或正前方可以看见，如CCA500A。

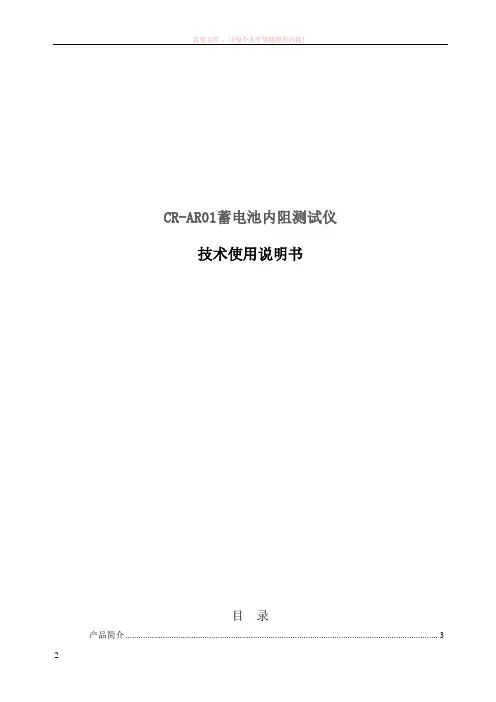

CR-AR01蓄电池内阻测试仪技术使用说明书目录产品简介 (3)产品详细信息 (3)产品简介CR-AR01蓄电池内阻测试仪是快速准确测量电池运行状态参数的多功能测试仪。
CR-AR01蓄电池内阻测试仪通过在线测试，显示并记录多组电池电压、内阻、连接电阻等电池参数;CR-AR01蓄电池内阻测试仪可与计算机及电池分析软件构成智能测试设备，跟踪电池衰变趋势，并提前报警。
CR-AR01蓄电池内阻测试仪.CR-AR01蓄电池内阻测试仪.CR-AR01蓄电池内阻测试仪.CR-AR01蓄电池内阻测试仪产品详细信息CR-AR01蓄电池内阻测试仪一、CR-AR01蓄电池内阻测试仪产品简介:目前，国内对阀控铅酸电池的维护一般是检查电池的浮充电压，实践证明，电压与容量无相关性，因为电压只是反映电池的表面参数。
国际上，内阻的测试已被广泛应用于电池的日常维护而取代过去的电压检查法。
因为内阻是反映电池内部的参数，电池的内阻已被公认是准确而快速的判断电池健康状况的重要参数。
关于内阻与容量的结论是：当电池内阻大于初始值(基值) 的25％时，电池将无法通过容量测试。
当电池的内阻大于初始值(基值) 的2倍时，电池的容量将在其额定容量的80％以下。
CR-AR01蓄电池内阻测试仪是快速准确测量电池运行状态参数的数字存储式多功能便携式测试仪器。
该仪表通过在线测试，能显示并记录多组电池电压、内阻、连接条电阻等电池重要参数，精确有效地判别电池优良状况，并可与计算机及专用电池数据分析软件一起构成智能测试设备，进一步跟踪电池的衰变趋势，并提前报警，以利于工程技术及管理人员酌情处理。
二、CR-AR01蓄电池测试仪主要功能及特点：主要功能：A、在线测量电池的电压、内阻等参数。
B、电池内阻、电压超限报警。
C、电池参数全部按分组编号，便于数据管理。
E、配套强大的计算机电池状态智能分析软件,实现电池的"病历"跟踪分析。
主要特点：A、高精度在线测试，全自动量程转换，大容量数据存储。
AT-BPT 型目录第一章蓄电池性能测试仪简介 (3)1. 说明 . (3)2. 外观示意图 . ............................................................................................. 3 2.1包装和附件 . . (3)2.2主机部件 . (3)3. 主要功能特点 . (4)4. 技术指标........................................................................ . .5 第二章内阻测试说明 ............................................................................................ 6第三章使用方法 (7)1. 准备 . (7)2. 目视检查 . (7)3. 注意事项 . (7)4. 测试 . ......................................................................................................... 8 4.1 主菜单 . ............................................................................................ 8 4.2 单节电池测量 . ................................................................................ 9 4.3 整组电池测量 . .............................................................................. 10 4.4 连接电阻测量 . (11)4.5 电压表温度计 . (12)5. 测试数据管理 . ....................................................................................... 13 5.1 整组数据查询 . .............................................................................. 13 5.2 整组数据分析 . .............................................................................. 13 5.3 单节数据查询 . .............................................................................. 14 5.4 数据写入 U盘 . ............................................................................. 14 5.5 删除单节数据 . (15)5.6 删除整组数据 . (15)6. 仪表系统管理 . ....................................................................................... 15 6.1 整组参数设置 . .............................................................................. 16 6.2 电池参数定义 . (17)1用户手册 V3.12 6.3 仪表校零 . ...................................................................................... 18 6.4 设置时钟 . ...................................................................................... 18 6.5 选择语言 . ...................................................................................... 18 6.6 辅助参数 . (19)AT-BPT 型3第一章蓄电池性能测试仪简介1. 说明本手册为 A T-BPT 基本型和 AT-BPT(T增强型便携式蓄电池性能测试仪的使用指南 , 请在操作使用测试仪前仔细阅读本手册。
.2. 外观示意图2.1包装和附件 2.1.1 手提箱 1个;2.1.2 测试仪主机 1台;2.1.3 测试线 (含测试钳 1条;2.1.4 温度探头 1个 (仅在 AT-BPT(T中提供 2.1.5 充电器 1个; 2.1.6 U 盘 1个; 2.1.7 光盘 1张;2.1.8 测试仪用户手册 1本;2.1.9 测试仪数据管理系统用户手册 1本; 2.1.10 合格证 1张; 2.1.11 装箱单 1张 .2.2主机部件2.2.1 USB 接口 :用来通过 U 盘上传测试数据和下载参数 ;2.2.2 测试接口 :连接测试夹具 ; 2.2.3 充电接口 :连接充电器 ; 2.2.4 LCD :192*64显示屏;用户手册 V3.14 2.2.5 键盘 :共 18个按键。
定义如表一。
3. 主要功能特点可对蓄电池内阻、电压、温度进行测试;可以对连接板接触电阻进行测试并自动报警;可以作为电压表使用 , 测试电池电压;可对蓄电池进行容量测算;兼容 6000Ah 以下电池;内置多种蓄电池的参考内阻和电压;用户可以自定义蓄电池类型及其参考内阻值;根据测试数据和参考值对被测电池进行自动电池健康状态判别; 内置实时钟,测试数据及其测试时间同步存储;AT-BPT 型对判别结果进行声音提示;可以对单节电池进行测试;可以对整组电池进行逐节连续测试;可以对电池按照站 /组 /节号进行参考值管理 , 一次设定 , 重复测试; 电池充电状态指示;本机电池电压低指示;无操作自动关机;测试数据记录存储;配备功能强大的后台数据分析管理软件 (在 pc 机上运行 ;分析管理系统可以读入 , 存储 , 分析测试数据和历史数据;后台分析管理系统可以查询生成打印各种图表;通过 U 盘和分析软件系统进行数据交换;关键数据和操作有密码保护;支持中英文界面。
5用户手册 V3.1第二章内阻测试说明电池内部阻抗,也称为内阻,是一项影响电池性能的关键指标。
测试电池内阻以判断电池供电能力已经是业内的共识。
影响电池内阻的因素有:电池尺寸、工作时间、结构、状况、温度和充电状态。
对于一个充满电的电池,当电池放电时,其内阻逐步缓慢增大;当电池放电达到一定程度后,内阻的变化量才急速增大;当电池放完电后,其电阻比完全充电状态时大 2~5倍。
电池温度也影响内阻的测量, 但只在冰点以下才比较明显。
在 32℉以下, 温度对内阻的影响很大,在 -20℉时的内阻是原来的两倍。
这就是为何在冬季电池的能量要小很多。
电池的使用时间也会影响其内阻。
电池使用时间越长,随着盐化增加内阻越大。
内阻增加的多少与电池的使用和维护方法有关。
电池的整体状况 (例如机械装置失效也会影响电池的内阻。
某些失效模式会使电池内阻增加。
由于不同厂家在生产电池时,工艺、配方的不同,造成同样容量的电池内阻有所差异,对电池好坏的判断不应完全拘泥于电池内阻的绝对值,还应参考电池内阻的变化趋势。
当电池内阻超过初始内阻的 1.25倍时,电池就已经不能通过测试,当电池内阻变化到初始内阻的 2倍后,电池结构容量就不足 80%。
本测试仪的关键技术在于用交流注入法对电池进行内阻测量,同时辅助以电压测量等对电池进行综合判断。
本测试仪可以测量电压、内阻,估算出结构容量,测试仪内置了一些型号的初始内阻值作为标准,可自动判断电池状态,给出维护意见。
使用本测试仪对电池进行测试时,应让电池充满电,需要特别说明的是本机所估算的容量是指电池结构容量而非电池保有容量。
本机存储的电池型号内阻标准值也只是一个参考,对于估算容量有影响,所以在有的电池厂家6AT-BPT 型生产的电池初始内阻和本机存储标准值有明显差异时,请修改标准值;其次在电池所处环境温度尤其是低温条件下也应适当修正电池标准值。
本测试仪作为一款只有约 0.6Kg 重的手持仪表, 按照通常使用习惯, 既可以对单节进行测试,也可以按照电池组进行电池测试和分析;本测试仪有很强的抗干扰能力,既可以离线测试也可以在线测试。
第三章使用方法1. 准备将测试线和测试仪通过航空插头连接起来 , 拧紧紧固螺盖;本机电池应该充满电。
2. 目视检查使用测试仪测试前应对被测电池进行如下检查:◆待测电池盒是否破裂。
◆待测电池单元盖是否破裂。
◆待测电池盒与电池单元盖的密封情况。
◆待测电池接头或接线柱是否被腐蚀。
◆待测电池压板是否过松或过紧而使电池内部破裂。
◆待测电池上部污垢或导电酸。
◆电缆或导线磨损、断裂或损坏。
◆待测电池接头被腐蚀或过松。
3. 注意事项使用本测试仪进行测试时,应观察所有设备制造商的注意事项和警告。
◆测试前应仔细检查所有测试引线的连接。
◆确认测试夹牢靠连接在电池的接线柱上。
◆确认正极和负极正确连接在电池的接线柱上。
◆如果极性接反,电压将显示负值。
7用户手册 V3.18◆电池夹必须与电池连接牢固。
否则将出现错误诊断。
对于接线柱在侧面的电池, 将测试夹夹在圆形电缆的接线端, 而不是方形电缆的接线端。
为了确保连接牢固, 必要时可拆下电池夹螺栓, 并用一个侧面转接接头代替。
安装前检查接线柱间隙是否足够。
◆测量温度时,将温度探头连线插入仪表接口 (注意要插到底 ,探头接触到测温部位即可 (但测量夹夹到电池时, 温度探头如果要测正极柱温度会受到影响 ; 由于有几秒钟的温度系数, 读取温度数据时应该等待数据基本稳定时为准。
4. 测试4.1 主菜单按下键 1秒钟 , 即可打开测试仪电源 . 自动进入主菜单 . 主菜单有六项功能:4.1.1 单节电池测量:对单节电池进行测量; 4.1.2 整组电池测量:对整组电池进行测量;4.1.3 连接电阻测量:对连接板接触电阻进行测量;4.1.4 数字电压表:可以测量电池电压;4.1.5 测试数据管理:对测试数据进行相关管理; 4.1.6 仪表系统管理:可以校表和系统参数设定。
