发电机主要并网步骤一，发电机并网条件1，汽机稳定在3000转每分钟，注意，如果汽机不能稳定在3000转每分钟，切不不可有并网的任何操作。
2，检查发电机测量，保护，计量回路无异常，同期以及励磁回路无误。
3，发电机进线小车在试验位置，发电机出口开关在冷备用状态。
二，并网主要操作步骤（在操作之前先把汽机联跳和灭磁联跳压板推出，其他保护全部投入）1励磁调节柜的操作1)把励磁调节柜电源打开，确认此时运行-退出开关在退出状态，置位投入-退出在退出状态，PASS在退出状态2)把励磁变小车投入，把励磁变低压侧刀闸投入，合灭磁开关3)把就地-主控打到就地，手动-自动打到自动，运行-退出打到运行，置位投入-退出打到投入，定子电压会升值所设的默认值，缓慢升励磁电压，直至定子电压到达发电机额定电压，退出置位。
在此过程中，必须观察发电机各组采样有无异样变化，如有，则停止升压，查明原因，如有必要可直接跳灭磁开关2，同期屏的主要操作，可选择手动同期和自动同期，在此之前，把发电机进线小车打到工作位置，把122开关推至工作位置。
手动同期操作，1）将远方就地打到就地，2）手动自动打到手动3）同期闭锁开关在投入4）选择一号线路的1TK5）先把把手打到粗，观察并网两侧电压有无异常，如无，再把把手打到精，这时手动同期表中间的指针会顺时针方向转动，如不转动，可调整发电机频率，在12点附近方向（+_20度），按手动合闸自动准同期1)将远方就地打到就地，2)手动自动打到自动3)同期装置上电4)同期闭锁开关在投入5)把同期开关投入即选通道。
6)按启动同期按钮三，并网之后操作步骤检查发电机各组电流和电压回路是否正确，将同期屏上所有把手打到退出状态，把励磁调节柜上的置投入-退出在退出状态，恢复汽机联跳和灭磁联跳压板，检查发电机各组电流，电压，功率是否正常。
发电机并网、解列、检查及操作步骤1、电气运行人员应到0米配电室检查并确认高压开关柜：AH01发电机励磁变柜的熔断器手车和PT手车在工作位置；AH02发电机电缆头柜的PT手车在工作位置；AH03发电机隔离开关柜的隔离手车在工作位置；AH04发电机并网柜的高压断路器手车在工作位置，柜面的“储能开关”在“开”位置，已储能指示灯亮。
2、检查发电机两侧碳刷是否完好，接触是否良好，有无振动、跳跃等异常现象。
3、检查DMP300型发电机保护测控屏的联锁保护压板，将“发电机转子接地保护跳励磁开关”、“发电机转子接地保护关主汽门”、“发电机非电量保护跳励磁开关”联锁保护压板打开。
4、检查DMP300型同期屏的“DTK”转换开关在“退出”位置、“WK“转换开关在”退出“位置、”STK“转换开关在”闭锁“位置、”1STK“转换开关在”退出“位置、”1TK“、”2TK“、“3TK”、“4TK”转换开关在退出位置。
5、检查GEX-1000型励磁屏的“通道选择”转换开关在“CAH”或“CHB“位置，“方式选择”转换开关在“OFF”位置，“手动/自动”转换开关在“自动”位置，“就地/主控”转换开关在“就地”位置。
6、确认汽轮机转速已达到3000r/min，并已具备发电条件。
7、励磁柜QF1刀闸合闸按下“MK合闸”按钮，“MK合闸指示”灯亮10S后按下“起机令”按钮，GEX-1000装置“自动运行”指示灯亮发电机将自动零起升压观察“机端电压”、“转子电压”电压表指针，“机端电压”应恒速缓慢平稳的上升到9.8KV左右，“转子电压”在一个摆动周期后将缓慢平稳的上升到80V左右不定，如有异常（如指针摆动幅度较大）应立即按下“停机令”按钮待发电机电压稳定在10KV左右后，用“减磁/增磁”转换开关将发电机电压调整到与系统电压相临近的电压，增磁/减磁时一个操作周期应不大于3S，且周期间间隔应大于5S 检查发电机碳刷是否有打火等异常现象。
一、发电机并网定义：
发电机并网是指将运行中的发电机与电力系统建立连接，并入到电力系统中，达到向电网输出电能的目的。
二、发电机并网应满足的条件：
1、发电机的频率与系统频率相同。
2、发电机出口电压与系统电压相同,其最大误差应在5%以内。
3、发电机相序与系统相序相同。
4、发电机电压相位与系统电压相位一致
三、并网前的检查：
（1）检查升压站待并网的与发电机有关的断路器、隔离开关状态应与操作台的把手位置对应，而且位置正确。
（2）各断路器、隔离开关的动力电源及操作电源应具备运行条件。
（3）检查励磁系统正常，氢水冷却系统正常。
（4）发电机定子、转子绝缘合格，其他部分正常。
（5）定子三相电压（流）表、转子电压（流）表指示为零，其他表计正常。
四、并网的操作：
（1）在汽轮机定速前，合人隔离开关；如果是冷态启机，等空载暖机快要结束时，合入隔离开关。
（2）将发电机升压至额定电压后，核对定子三相电压与励磁空载电流、电压。
（3）将同期表计投入，看整步表针的转动情况，可适当调整汽轮机的转速；当整步表的指针转动的周期小于或等于整定的脉冲周期时，将主断路器合人。
当合入主断路器后，各表计都相应地变化，并有指示，说明发电机已并网成功。
五、注意事项：
并网时，同步的转向一般为顺时针转动，表示发电机的同步转速略高于系统的同步转速。
这样并网后，发电机可以立即带上有功负荷，大机组选择操作更为有利。
尤其是在设有逆功率保护的机组并网时，更应注意采用顺时针的并列方法。
发电机并网操作流程1.检查发电机运行状态：在发电机并网前，首先需要检查发电机的运行状态，确保其正常工作、设备完好，仪表的读数正常。
2.检查发电机保护装置：发电机保护装置是确保发电机安全运行的重要保障。
在并网前，需要检查发电机保护装置的可靠性，包括差动保护、过流保护、过温保护等功能是否正常。
3.调整发电机电压和频率：发电机并网时，需要调整其输出的电压和频率与公共电网保持一致，一般要求电压的误差小于1%、频率的误差小于0.5%。
可以通过调节发电机的励磁电流和转速来实现电压和频率的精确调整。
4.开启发电机断路器：并网操作开始前，需要将发电机的断路器合上，连接发电机的输出端与公共电网的输入端。
在合闸前需要确保断路器的可靠性，防止电弧、短路等事故的发生。
5.调整发电机的无功功率：发电机并网时，还需要根据公共电网的功率需求，调整发电机输出的无功功率。
可以通过调节励磁电流和励磁电压来实现无功功率的控制。
6.检查并网运行参数：发电机并网后，需要对并网运行参数进行检查，确保发电机与公共电网的电压、频率、功率因数等参数在允许范围内，正常运行。
7.监控发电机运行状态：在发电机并网运行过程中，需要实时监测发电机的运行状态，包括电流、电压、功率因数等参数。
可以使用远程监控系统或人工巡视的方式进行监测。
8.保持发电机稳定运行：发电机并网后，需要保持其稳定运行，防止发生电压波动、频率偏移等问题。
可以通过调节励磁电流、引导水位或燃料供给等方式来控制发电机的负荷。
9.响应公共电网调度指令：在运行中，如果公共电网出现负荷变化或故障等情况，可能需要对发电机进行调整以满足公共电网的需求。
此时，需要及时响应公共电网的调度指令，进行相应的调整。
10.定期进行维护和检修：发电机并网后，需要定期对其进行维护和检修，保证其性能的稳定和可靠。
包括对发电机进行清洁、润滑、绝缘测试、设备检查等操作，并对发电机保护装置进行定期检查和测试。
总结：发电机并网是一项复杂而重要的操作过程，需要严格按照操作规程进行操作，并经过专业人员的监控和调节，确保发电机的安全运行和电能的互通。
新华控制工程有限公司二00四年九月目录概述 (2)第一节操作盘介绍 (4)一、图像画面上的软操作盘 (4)二、硬手操盘(可选项) (5)三、控制指令与数据的输入 (5)第二节数据显示 (7)一、模拟图基本格式 (7)二、模拟图清单（不同项目有所区别） (7)第三节运行方式选择 (9)一、操作员自动操作（自动） (9)二、遥控操作 (9)三、汽轮机手动操作 (11)四、ATC启动 (11)五、各种运行方式下的保护 (11)第四节控制方式选择 (12)一、启动及启动方式选择 (12)二、切缸（由中调门控制切换到高调门控制） (12)三、功率回路投入 (12)四、转速回路投入 (13)五、单/顺序阀控制 (13)六、主汽压控制 (13)第五节试验 (15)一、阀门试验 (15)二、超速保护试验 (16)三、阀门严密性试验 (17)四、其它试验 (17)第六节 DEH提供的几种汽机启动方法简介 (19)一、操作员自动启动方式 (19)二、摩擦检查.............................................................................. 错误！未定义书签。
附图：.......................................................................................... 错误！未定义书签。
1. DEH－IIIA系统图.................................................................. 错误！未定义书签。
2. DEH－IIIA外形图.................................................................. 错误！未定义书签。
3. DEH－IIIA硬件配置图.......................................................... 错误！未定义书签。

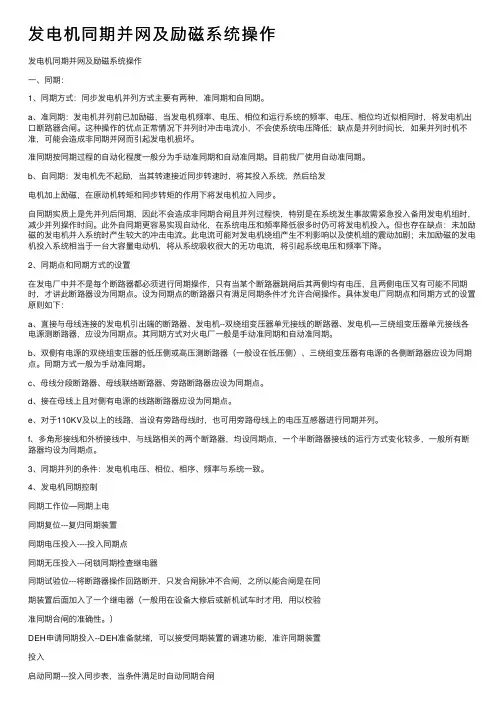

发电机同期并⽹及励磁系统操作发电机同期并⽹及励磁系统操作⼀、同期：1、同期⽅式：同步发电机并列⽅式主要有两种，准同期和⾃同期。
a、准同期：发电机并列前已加励磁，当发电机频率、电压、相位和运⾏系统的频率、电压、相位均近似相同时，将发电机出⼝断路器合闸。
这种操作的优点正常情况下并列时冲击电流⼩，不会使系统电压降低；缺点是并列时间长，如果并列时机不准，可能会造成⾮同期并⽹⽽引起发电机损坏。
准同期按同期过程的⾃动化程度⼀般分为⼿动准同期和⾃动准同期。
⽬前我⼚使⽤⾃动准同期。
b、⾃同期：发电机先不起励，当其转速接近同步转速时，将其投⼊系统，然后给发电机加上励磁，在原动机转矩和同步转矩的作⽤下将发电机拉⼊同步。
⾃同期实质上是先并列后同期，因此不会造成⾮同期合闸且并列过程快，特别是在系统发⽣事故需紧急投⼊备⽤发电机组时，减少并列操作时间。
此外⾃同期更容易实现⾃动化，在系统电压和频率降低很多时仍可将发电机投⼊。
但也存在缺点：未加励磁的发电机并⼊系统时产⽣较⼤的冲击电流。
此电流可能对发电机绕组产⽣不利影响以及使机组的震动加剧；未加励磁的发电机投⼊系统相当于⼀台⼤容量电动机，将从系统吸收很⼤的⽆功电流，将引起系统电压和频率下降。
2、同期点和同期⽅式的设置在发电⼚中并不是每个断路器都必须进⾏同期操作，只有当某个断路器跳闸后其两侧均有电压，且两侧电压⼜有可能不同期时，才讲此断路器设为同期点。
设为同期点的断路器只有满⾜同期条件才允许合闸操作。
具体发电⼚同期点和同期⽅式的设置原则如下：a、直接与母线连接的发电机引出端的断路器、发电机--双绕组变压器单元接线的断路器、发电机—三绕组变压器单元接线各电源测断路器，应设为同期点。
其同期⽅式对⽕电⼚⼀般是⼿动准同期和⾃动准同期。
b、双侧有电源的双绕组变压器的低压侧或⾼压测断路器（⼀般设在低压侧）、三绕组变压器有电源的各侧断路器应设为同期点。
同期⽅式⼀般为⼿动准同期。
c、母线分段断路器、母线联络断路器、旁路断路器应设为同期点。
发电机并网操作规程一、概述发电机并网操作是指将发电机与电网连接，实现发电机向电网输送电能的过程。
为了保证发电机安全稳定地运行，并确保与电网实现良好的匹配，需要制定相应的操作规程。
本文将从发电机并网前的准备工作、发电机的启动过程、发电机并网过程、发电机并网后的操作等方面进行详细阐述。
二、发电机并网前的准备工作1.确认发电机并网的时间和地点，并进行相应的安排。
2.检查发电机的状态，包括发电机的机械部分、电气部分和控制系统。
3.检查电网的状态，包括电网的电压、频率和负载情况。
4.确认并准备好所有所需的工具和设备。
5.提前与电网运营商进行沟通，确保发电机并网操作符合电网运行规范，并申请并网许可证。
三、发电机的启动过程1.检查发电机的运行环境，确保没有任何危险因素。
2.按照发电机的操作手册进行启动前的准备工作，包括润滑、冷却等。
3.检查发电机的运行参数，包括发电机的电压、频率、功率因数等。
4.启动发电机，观察发电机的运行状况，并及时处理任何异常情况。
四、发电机并网过程1.确保发电机和电网之间的连接正确可靠，包括电缆的连接、接地的连接等。
2.确认发电机的运行参数与电网的要求相匹配，包括电压、频率、功率因数等。
3.发电机开始运行后，逐步增加发电机的负载，确保发电机能够稳定地向电网输送电能。
4.监测发电机和电网的运行状态，包括电压、频率、功率因数的变化情况。
5.及时处理任何发电机或电网的异常情况，包括过载、短路等。
五、发电机并网后的操作1.确保发电机和电网的运行状态稳定，包括电压、频率、功率因数等。
2.定期检查发电机和电网的运行参数，确保符合电网运行规范。
3.定期对发电机进行维护和保养，包括清洁、润滑、检修等。
4.及时处理发电机或电网的任何异常情况，并记录和报告相关部门。
5.定期与电网运营商进行沟通和协调，及时了解电网运行情况，并遵守相关的规定和要求。
六、安全注意事项1.在进行发电机并网操作前，应对发电机和电网进行彻底的检查和测试，确保安全可靠。
发电机并网步骤陈翠发表于 2018-10-24 16:52:51Sorry, your browser does not support embedded videos.发电机并网的原理发电机只有并网运行时，才能发电并把电能输送出去，供咱们千家万户使用。
相反，不并网（也叫解列），发电机无法发电，更谈不上输送电能。
不论并网还是解列，都是通过一个发电机的出口开关来完成的。
发电机并网就是通过发电机出口开关的合闸，把发电机和电网（也可以认为电网就是好多需要用电的用户）联接起来，让电能源源不断地输送出去。
发电机并网有三个条件：发电机的频率、电压、相位必须与电网的频率、电压、相位保持一致，才能并网发电。
（三个条件完全一样叫同期；有一点偏差，但是在允许的范围内叫准同期）而解列就我不想发电了，还是通过这个出口开关的分闸，把发电机与电网断开，这就叫解列；等我想发电的时候再同期合闸，这就叫并网。
发电机并网条件1、发电机的频率与系统频率相同。
2、发电机出口电压与系统电压相同，其最大误差应在5%以内。
3、发电机相序与系统相序相同。
4、发电机电压相位与系统电压相位一致。
发电机并网步骤①按下励磁机起励按钮，检查发电机电压是否升至一定电压，检查发电机三相电流为零。
②将断路器控制开关KK打至合闸位置，将开关TK打至投入位置。
③将STK打至粗调，按动升压降压按钮，将发电机电压调制与系统电压大致相同。
④将STK打至细调，按动增速减速按钮，将发电机频率调制与系统大致相同。
⑤检查同步表指，顺时针平稳转动一圈后，在距离零度角20度时按下同期按钮。
⑥检查发电机、断路器合闸。
发电机只有并网运行时，才能发电并把电能输送出去，供千家万户使用。
相反，不并网（也叫解列），发电机无法发电，更谈不上输送电能。
发电机自动准同期并列1)检查#3发变组A、B、C柜保护投入正确2)检查#3主变220kV侧203-1隔离开关确已合好3)检查#3发电机接口屏后继电器电源开关在合闸位置4)检查#3发电机同期闭锁开关ST在“投入”位置5)检查#3发电机手动同期开关SK在“解除”位置6)检查#3机转速达3000转/分钟并定速后7)检查#3机励磁操作画面上无报警信号8)将#3机励磁系统CRT画面上手/自动操作选择成“自动”9)检查#3机励磁系统CRT画面上PSS操作显示在退出10)检查#3机励磁系统CRT画面上叠加控制操作显示退出11)检查#3机励磁系统CRT画面上恒功率因数操作显示退出12)检查#3机励磁系统CRT画面上恒无功操作显示退出13)将#3机励磁系统CRT画面上投入/切除励磁操作选择成“投入励磁”14)检查#3机灭磁开关Q02自动合闸良好15)检查#3发电机自动升压至额定值16)检查#3发电机三相电压平衡，电流为零17)核对#3发电机空载值正确18)通知#3机运行人员发出“DEH启动自动同期装置”信号19)视#3机同期操作画面中“DEH启动自动同期装置”信号变红20)启动#3机同期操作画面自动并网操作中点击“投入”21)检查#3机同期开关已投入信号灯亮22)检查#3机同期电压已投入信号灯亮23)检查#3机同期装置已投入工作位置信号灯亮24)检查#3机同期合闸信号灯亮25)检查#3主变220kV侧203断路器自动合闸26)检查#3发电机自动带上5％有功负荷27)检查#3发电机三相电流平衡28)调整#3发电机有、无功负荷29)在#3机同期操作画面自动并网操作中点击“退出”30)根据调度要求拉开#3主变中性点接地刀闸31)操作完毕，汇报值长。
