罗盘的种类和用法全文共四篇示例，供读者参考第一篇示例：罗盘是一种常用的测量工具，它可以帮助人们确定方向和位置。

罗盘的种类有很多，主要可以分为传统罗盘和电子罗盘两大类。

传统罗盘主要依靠磁铁的指向来确定方向，而电子罗盘则利用电子技术来实现方向的测量。

下面将对罗盘的种类及其用法进行详细介绍。

一、传统罗盘的种类及用法1. 指南针罗盘：指南针罗盘是最常见的一种传统罗盘，它包括一个磁针和一个刻度盘。

磁针会自动指向地球磁场方向的南北方向，从而帮助人们确定方向。

使用时，只需将罗盘平放，等待磁针静止后，读取磁针指向的方向即可确定方位。

2. 旋转罗盘：旋转罗盘是一种具有旋转盘的传统罗盘，它可以通过旋转盘来测量方向。

使用时，将罗盘放平，旋转盘调整至零刻度，然后转动盘子与罗盘一起转动，当磁针指向N时，读取指向的角度即为方向。

3. 剖面罗盘：剖面罗盘是一种用于测量地质剖面的罗盘，它可以帮助地质工作者测量矿石的方向和倾角。

使用时，将罗盘置于矿石表面，然后调整水平仪，测量矿石的倾斜角度和方向。

1. 数码罗盘：数码罗盘是一种结合了电子技术的罗盘，它可以通过数字显示方向信息。

数码罗盘通常具有更精确的测量功能和更多的功能，例如高度测量、坡度测量等。

使用时，只需将数码罗盘对准目标，即可读取数字显示的方向信息。

2. GPS罗盘：GPS罗盘是一种由GPS技术实现的方向测量工具，它可以通过卫星信号来确定位置和方向。

使用时，只需打开GPS罗盘，即可获取当前位置的坐标和方向信息。

GPS罗盘广泛应用于户外探险、航海、航空等领域。

3. 惯性导航罗盘：惯性导航罗盘是一种结合了惯性导航技术的罗盘，它可以通过惯性传感器来测量方向和位置。

惯性导航罗盘具有更高的精度和更强的稳定性，适用于需要高精度定位的领域。

罗盘是一种非常实用的测量工具，它可以帮助人们确定方向和位置。

不同种类的罗盘具有不同的特点和用途，可以根据实际需求选择合适的罗盘。

希望本文对您了解罗盘的种类和用法有所帮助。

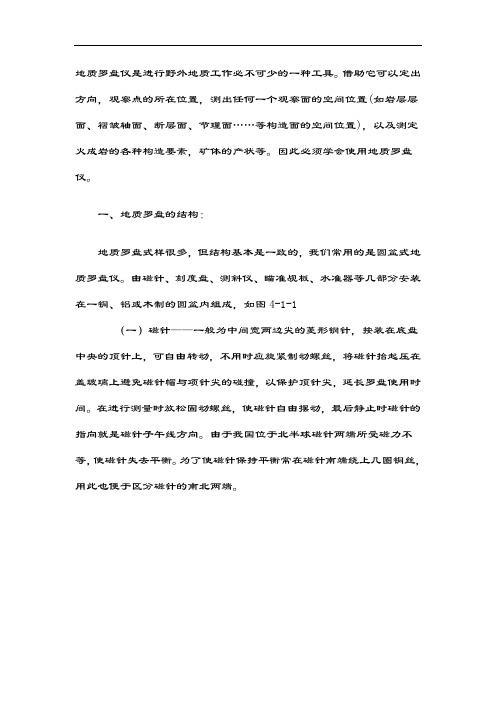

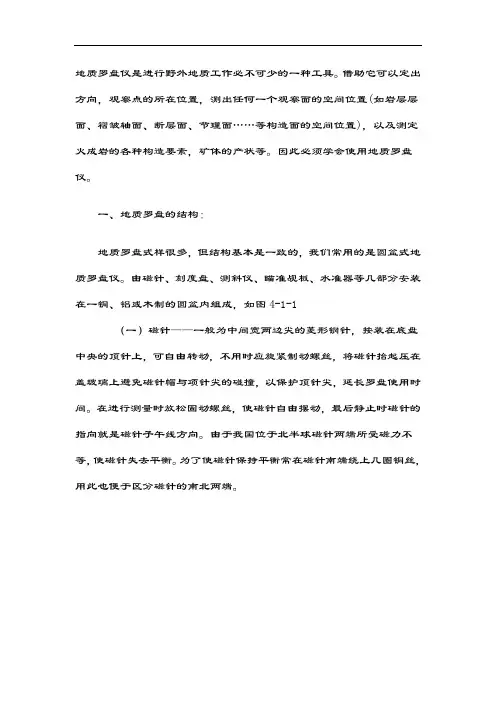

地质罗盘仪是进行野外地质工作必不可少的一种工具。

借助它可以定出方向，观察点的所在位置，测出任何一个观察面的空间位置(如岩层层面、褶皱轴面、断层面、节理面……等构造面的空间位置)，以及测定火成岩的各种构造要素，矿体的产状等。

因此必须学会使用地质罗盘仪。

一、地质罗盘的结构：地质罗盘式样很多，但结构基本是一致的，我们常用的是圆盆式地质罗盘仪。

由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成，如图4-1-1（一）磁针——一般为中间宽两边尖的菱形钢针，按装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。

在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。

由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。

为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。

（二）水平刻度盘---水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10度一记，连续刻至360度，o度和180度分别为N和S，90度和270度分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。

（三）竖直刻度盘----专用来读倾角和坡角读数，以E或W位置为0度，以S或N为90度，每隔10度标记相应数字。

（四）悬锥---是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端所指刻度即为倾角或坡角的度数。

（五）水准器---通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。

（六）瞄准器——包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。

二、地质罗盘的使用方法在使用前必须进行磁偏角的校正。

因为地磁的南、北两极与地理上的南北两极位置不完全相符，即磁子午线与地理子午线不相重合，地球上任一点的磁北方向与该点的正北方向不一致，这两方向间的夹角叫磁偏角。

（1）姿态仪。

该仪表用于反映飞机的姿态变化（如俯仰角度及倾斜角度）。

在姿态仪中蓝色代表天，深色代表地面，中间的白线代表地平线。

当飞机上仰时，姿态仪中的小飞机（橘红色）向上移动，当小飞机处于人工地平线上方时，代表飞机的仰角为正，蓝色部分的小黑线表示俯仰角度，依次为5度、10度……当飞机向左倾斜时，小飞机会相对人工地平线左倾相同角度，姿态仪最上方的橘红色三角形指示位置即为倾斜角度（最中央白线为0度，向外依次表示5度、10度、15度、30度）。

（2）速度表。

该表显示的是指示空速，指示空速是由吹入动压空的气流压强和静压孔测得静态空气压强的差值得出的，当飞机处于标准海平面气压中指示空速就等于真空速。

指示空速的单位是节。

此外讲解以下几个速度的不同：1）指示空速（如上）2）真空速：飞机相对周围气体的速度，粗略数据可由指示空速换算得来。

3）地速：飞机相对地面的速度，可由真空速加上风速得出。

4）马赫数：真空速与相应条件下音速的比值。

再来了解下速度表上各速度的标示：1）最外圈白色范围表示进行襟翼操纵的速度范围，其中注意襟翼操纵范围的最小值也就是飞机在着陆形态下的最小可操纵速度Vso。

2）绿色部分表示在不放襟翼（或称光洁形态）时的操纵范围，其最小值就是飞机在光洁形态下的最小操纵速度Vs。

3）黄色部分表示超过正常巡航/操纵范围的速度，其与绿色部分大交点也就是正常巡航最大速度，称为Vno4）最后的红色部分表示飞机结构设计的极限速度Vne，在所有飞行中都不应超过该速度。

最后发现忘了说一点，速度表的单位是节！（3）高度表。

飞机上主要用的是气压高度表，该高度表通过测量飞机所在高度的气压与海平面气压的差值得出高度。

需要注意的是在飞行中需要依情况转换高度表修正值（海平面气压状态），例如当机场处修正海平面气压为29.83英寸汞柱时，就需转动高度表左下方的旋钮时表盘右侧的气压值窗口的示数达到29.83。

在转换高度之上（美国是18000英尺，中国一般是9800英尺，若由于实际情况变化会予以通告）高度表应拨为标准海平面气压29.92英寸汞柱。

航空陀螺仪一、陀螺仪的基本知识陀螺玩具旋转时,能够直立在地上;而且转得愈快,立得也愈稳;即使给它一个冲击,也只是晃动而不会倒下。

陀螺的这种特性可以被利用来做成仪表用来测量飞机的姿态角、航向角和角速度。

航空陀螺仪表中的陀螺仪,是把绕自转轴(又叫转子轴)高速旋转的转子用框架支撑起来,使转子绕垂直于自转轴方向可以自由转动的这样一种装置。

图8.1表示的是,转子安装在内环和外环这两个框架中,转子可绕自转轴高速旋转,转子同内环可绕内环轴转动,转子同内环和外环还可绕外环轴转动这样支承起来的转子可以绕着垂直于自转轴的两根轴转动,这种装置称为三自由度陀螺仪。

若转子仅安装于内环中这样支承起来的转子只能绕着垂直于自转轴的一根轴转动这种装置称为二自由度陀螺仪。

三自由度陀螺仪的基本特性之一是稳定性(又叫定轴性)。

当转子高速旋转时,因具有很大的惯性,自转轴能够保持原来的方向稳定;无论基座怎样转动,自转轴所稳定的方向都将保持不变;同使受到冲击作用,自转轴也仅在原来的方位附近作一种高频微幅的振荡运动。

陀螺仪具有抵抗干扰作用而力图保持自转轴方向稳定的特性叫做螺仪的稳定性。

陀螺仪的又一基本特性是进动性。

当转子高速旋转时,若外力矩绕外环轴作用,陀螺仪将绕内环轴转动；若外力矩绕内环轴作用,陀螺仪将绕外环轴转动。

陀螺仪转动角速度方向与外力矩作用方向互相垂直的特性,叫做陀螺仪的进动性。

进动角速度的方向取决于转子动量矩H的方向(与转子自转角速度矢量的方向一致)和外力矩M的方向,可用右手定则确定。

进动角速度的大小取决于转子动量矩H的大小和外力矩M的大小,其计算式为 =M/H。

如果这种进动由陀螺仪中的干扰力矩引起,则叫做漂移,漂移角速度即漂移率是衡量各种陀螺仪表精度的最重要的指标。

至于二自由度陀螺仪的特性，就与三自由度陀螺仪不同。

二自由度陀螺仪少了垂直于内环轴和自转轴方向的转动自由度。

这样，当基座绕着这个缺少自由度的轴线转动时,通过内环轴上一对轴承的推动,就强迫陀螺仪跟随基座转动;与此同时,基座作用于内环两端轴承上的推力形成了推力矩将强迫陀螺绕内环轴进动，使自转轴趋于基座转动角速度的方向重合。

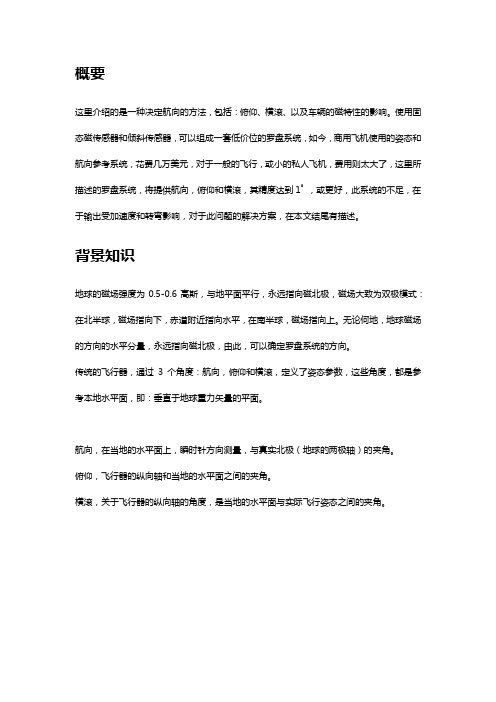

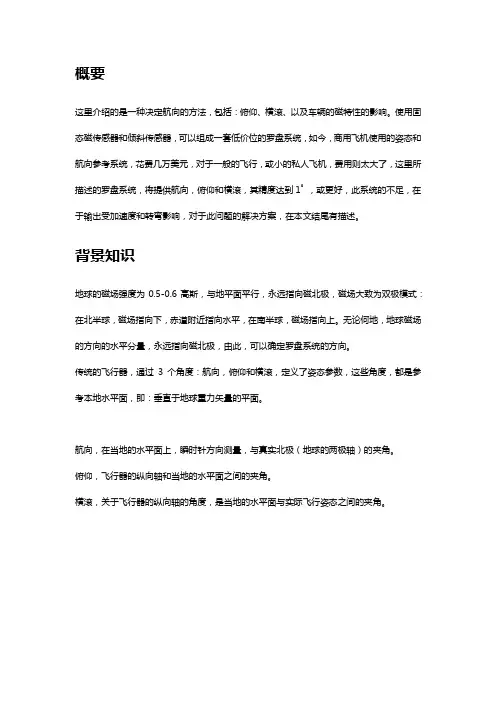

概要这里介绍的是一种决定航向的方法，包括：俯仰、横滚、以及车辆的磁特性的影响。

使用固态磁传感器和倾斜传感器，可以组成一套低价位的罗盘系统，如今，商用飞机使用的姿态和航向参考系统，花费几万美元，对于一般的飞行，或小的私人飞机，费用则太大了，这里所描述的罗盘系统，将提供航向，俯仰和横滚，其精度达到1˚ ，或更好，此系统的不足，在于输出受加速度和转弯影响，对于此问题的解决方案，在本文结尾有描述。

背景知识地球的磁场强度为0.5-0.6高斯，与地平面平行，永远指向磁北极，磁场大致为双极模式：在北半球，磁场指向下，赤道附近指向水平，在南半球，磁场指向上。

无论何地，地球磁场的方向的水平分量，永远指向磁北极，由此，可以确定罗盘系统的方向。

传统的飞行器，通过3个角度：航向，俯仰和横滚，定义了姿态参数，这些角度，都是参考本地水平面，即：垂直于地球重力矢量的平面。

航向，在当地的水平面上，瞬时针方向测量，与真实北极（地球的两极轴）的夹角。

俯仰，飞行器的纵向轴和当地的水平面之间的夹角。

横滚，关于飞行器的纵向轴的角度，是当地的水平面与实际飞行姿态之间的夹角。

本地的水平面，是相对于地球重力矢量而言（见图2），如果罗盘置于本地的水平面上，则俯仰和横滚角均为0度，航向角为：Heading=arc T an (Yh/Xh)(1)其中，Xh和Yh，为地球水平磁场分量。

当飞行器旋转时，航向角相对于磁北极变化了0˚ 到360˚ ，如果此时罗盘倾斜了，则必须利用倾斜角度（俯仰和横滚角），三个磁场分量（X，Y，Z），来计算航向角。

倾斜角度的测量得到俯仰和横滚角的方法之一，是使用倾斜传感器来感知重力的方向。

通常的测量设备包括：加速度计，电解倾斜传感器和机械结构的水平环。

还有一种确定当地水平面的方法，是使用陀螺仪随时保持惯性导航。

陀螺仪是一种用来精确测量角度变化的仪器，一些科技可用来制成陀螺仪，如：旋转轮，振动结构和激光环。

输出信号与转动角速度成正比。

磁罗盘校准方法
磁罗盘校准的方法可以分为以下几种：
1. 静态校准方法：将磁罗盘置于一个已知方向的磁场中，并将磁罗盘的指针对齐到该方向，达到校准的目的。

可以使用一个磁铁或者一个已知磁场强度的磁铁来进行校准。

2. 动态校准方法：将磁罗盘旋转360度，这样可以根据磁场的变化来校准磁罗盘的指针指向。

这种方法可以消除磁罗盘中的误差和漂移。

3. 复位校准方法：将磁罗盘复位到初始状态，通过按下复位按钮或者根据设备说明书中的方法来进行校准。

这种方法适用于一些数字或者电子磁罗盘。

4. 软件校准方法：通过使用特定的磁罗盘校准软件来进行校准。

这些软件一般提供了一系列的步骤和指导来帮助用户完成校准过程。

需要注意的是，校准磁罗盘时需要将磁罗盘远离磁场干扰源，例如电子设备、电缆等，以确保测量的准确性。

此外，校准的频率也取决于具体使用的磁罗盘和需要的精度。

一般来说，校准的频率可以根据设备的要求或者实际情况来决定。

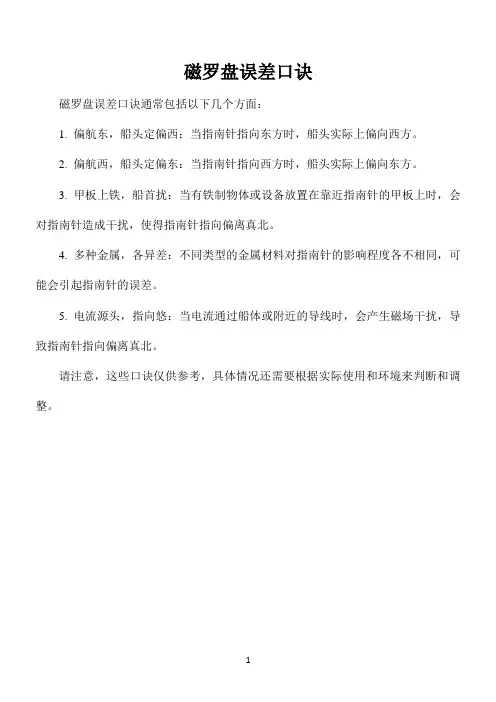

磁罗盘误差口诀
磁罗盘误差口诀通常包括以下几个方面：
1. 偏航东，船头定偏西：当指南针指向东方时，船头实际上偏向西方。

2. 偏航西，船头定偏东：当指南针指向西方时，船头实际上偏向东方。

3. 甲板上铁，船首扰：当有铁制物体或设备放置在靠近指南针的甲板上时，会对指南针造成干扰，使得指南针指向偏离真北。

4. 多种金属，各异差：不同类型的金属材料对指南针的影响程度各不相同，可能会引起指南针的误差。

5. 电流源头，指向悠：当电流通过船体或附近的导线时，会产生磁场干扰，导致指南针指向偏离真北。

请注意，这些口诀仅供参考，具体情况还需要根据实际使用和环境来判断和调整。
