pkpm SATWE知识点讲解
- 格式：ppt
- 大小：1.30 MB
- 文档页数：29
下载文档原格式
合集下载
pkpmsatwe参数详细讲解详解解析知识讲解
横风向风振、扭转风振计算
校核
提供校核选项，就是通过一系列的计算 计算出该结构是否满足规范中计算横扭风振的公式
体型分段数
程序限定体型系数最多可分三段取值。
➢若建筑物立面体型无变化时填 1。 ➢体形分段数应只考虑上部结构， ➢程序会自动扣除地下室部分的风载。
三、地震信息
地震信息
设计地震分组；设防烈度；场地类 别；混凝土框架、剪力墙、钢框架 抗震等级；抗震构造措施的抗震等 级。。
恒活荷载计算信息
“不计算竖向力” 作用主要用于对水平荷载效应的观察和对比等
“一次性加载计算” 主要用于多层结构，并且最适合多层结构
“模拟施工方法1加载” 考虑分层加载、逐层找平因素影响的算法，采用整体 刚度分层加载模型
“模拟施工方法2加载” 采用这种方法计算出的传给基础的力比较均匀合理， 可以避免墙的轴力远远大于柱的轴力的不合理情况
弹性板与梁变形协调
主要用于温度作用计算和斜板
平面简图对比
非协调模型
协调模型
弹性板与梁变形协调
➢勾选后，程序在进行弹性板划分时自动实现 梁、板边界变形协调，计算结果符合实际受力
➢程序默认不勾选，以便于与旧版程序对比结 果
计算墙倾覆力矩时只考虑腹板和有效翼缘
➢勾选后，墙的无效翼缘部分内力计入框架部分， 这使结构中框架、短肢墙、普通墙倾覆力矩结果更 为合理 ➢程序默认不勾选，以便于与旧版程序对比结果
“模拟施工方法3加载” 高层首选 用分层刚度取代整体刚度，更符合工程实际
（注意：对于有吊车的结构，必须用一次性加载，因为吊车对 上部结构有影响，也就是对有上传荷载的结构要用一次性加载）
建议
➢一般对多、高层建筑首选｛模拟施工3｝
➢对钢结构或大型体育场馆类（指没有严格的标 准楼层概念）结构应选｛一次性加载｝
PKPM软件系列学习_SATWE参数设置及结果详解1
的高层建筑（如 H≥150 或 H/B＞6 的高层建筑）可扣除结构整体弯曲产生的楼层水平绝对位移值。
控制结构整体刚度和不规则性的主要指标。正常使用条件下，限制层间位移的主要目：
1 保证主结构基本处于弹性受力状态； 2 保证填充墙、隔墙和幕墙等非结构构件的完好。
计算假定：
CQC 组合，可不考虑偶然偏心，考虑扭转耦联（程序已默认考虑），连梁刚度可不折减。
位移比
位移比：竖向构件最大弹性水平位移与该楼层两端弹性水平位移平均值的比值。
层间位移比：竖向构件最大弹性层间位移与该楼层两端弹性层间位移平均值的比值。
目的：避免平面扭转不规范，以免产生过大的偏心导致结构产生较大的扭转效应。
计算假定：
刚性板，考虑偶然偏心，规定水平力，单向地震。
规范限值：
①当位移比大于 1.2 时，判定为扭转不规则； ②A 级高度高层：宜≤1.2，应≤1.5；
32
PKPM V2.2 SATWE 参数设置
层间刚度比
概念：结构竖向不同楼层的侧向刚度（产生单位侧向位移所需要的力）的比值，主要为了控制高层结构
的竖向规则性，以免竖向刚度突变，形成薄弱层。对于地下室结构顶板能否作为嵌固端，转换层上、下
结构刚度能否满足要求，及薄弱层的判断，均以层刚度比作为依据。
控制参数
4 体育场馆、特殊工业建筑、空旷结构、错层和越层等结构，由于其竖向构件高度不一致，强制刚性楼板
会带来较大的计算误差，因此，这类复杂的建筑结构不宜强行进行位移比控制。
最大层间位移角
概念：风荷载或地震作用下按弹性方法计算的楼层层间最大位移与层高之比△u /h；
楼层层间最大位移：楼层各竖向构件最大的水平位移差，不扣除整体弯曲变形，以弯曲变形为主的较高
PKPM丨Satwe参数详解：地震信息
PKPM丨Satwe参数详解：地震信息、结构规则性信息[规则]或者[不规则] 详见《抗规》3.4.3条。
《抗规》（GB50011-2010）3.4.33.4.3 建筑形体及其构件布置的平面、竖向不规则性，应按下列要求划分：1 混凝土房屋、钢结构房屋和钢-混凝土混合结构房屋存在表3.4.3-1所列举的某项平面不规则类型或表3.4.3-2所列举的某项竖向不规则以及类似的不规则类型，应属于不规则的建筑。
2 砌体房屋、单层工业厂房、单层空旷房屋、大跨屋盖建筑和地下建筑的平面和竖向不规则性的划分，应符合本规范有关章节的规定。
3 当存在多项不规则或某项不规则超过规定的参考指标较多时，应属于特别不规则的建筑。
2、设防地震分组详见《抗规》3.2.4条，附录A。
《抗规》（GB50011-2010）3.2.43.2.4 我国主要城镇(县级及县级以上城镇)中心地区的抗震设防烈度、设计基本地震加速度值和所属的设计地震分组，可按本规范附录A采用。
3、设防烈度详见《抗规》3.2.4条，附录A。
[6（0.05g）、7 （0.1g）、7 （0.15g）、8 （0.2g）、8 （0.3g）、9 （0.4g）]《抗规》（GB50011-2010）3.2.4见上部4、场地类别[一类]or[二类] or [三类]or[四类] 详见《抗规》4.1.6条。
《抗规》（GB50011-2010）4.1.65、框架抗震等级[一级]or[二级]or[三级]or[四级]or[不考虑] 详见《抗规》4.1.2、3条。
《抗规》（GB50011-2010）4.1.2 建筑场地的类别划分，应以土层等效剪切波速和场地覆盖层厚度为准。
4.1.3 土层剪切波速的测量，应符合下列要求：1 在场地初步勘察阶段，对大面积的同一地质单元，测试土层剪切波速的钻孔数量不宜少于3个。
2 在场地详细勘察阶段，对单幢建筑，测试土层剪切波速的钻孔数量不宜少于2个，测试数据变化较大时，可适量增加；对小区中处于同一地质单元内的密集建筑群，测试土层剪切波速的钻孔数量可适量减少，但每幢高层建筑和大跨空间结构的钻孔数量均不得少于1个。
pkpm-satwe参数详细讲解详解解析
连梁刚度折减系数
为防止连梁开裂过大 该系数一般不宜小于0.55
一般工程取0.7
中梁刚度增大系数
《砼规范》5.2.4: 对现浇楼盖和装配整
体式楼盖，宜考虑楼板作为翼缘对梁刚 度和承载力的影响。
程序自动搜索中梁和边梁，两侧均与刚性楼板相连的中梁的刚度 放大系数为BK，只有一侧与刚性楼板相连的中梁或边梁的刚度放 大系数为1.0+（BK-1）/2，其它情况的梁刚度不放大。
2 Sx Sx (0.85S y ) 2
S y S (0.85S x )
2 y
2
框架柱的不同处理：框架柱在双向地震组合时， 不组合轴向力，这样柱配筋偏大，提高了柱的安 全度。
考虑偶然偏心
新高规3.3.3条规定
计算地震作用时，应考虑偶然偏心的影响 验算结构位移比时，总是要考虑偶然偏心
构件设计则不应选择“强制刚性楼板”
*因此需要进行两次计算
地下室强制采用刚性楼板假定
V1.2版
v1.3版
包含了地下室
地下室的计算模型完全由用户控制
墙梁跨中节点作为刚性板楼板从节点
程序默认勾选=旧版的算法 如不勾选，则认为墙梁跨中结点为弹性节点，其水平面内 位移不受刚性板约束，即类似于框架梁的算法，此时墙梁 剪力一般比勾选时小，但相应结构整体刚度变小、周期加 长，侧移加大点
简言之，地震组合数将增加到原来的三倍
注意
现在程序可以同时考虑偶然偏心和双向地震的作用 并且最后的结果两者取最不利结果
计算振型个数
振型数不应小于15 对多塔结构的振型数不应小于塔楼数的9倍 且计算振型数应使振型参与质量不小于总质量的90%
周期折减系数
为了考虑框架结构和框架剪力墙结构的填充墙刚度对 计算周期的影响
史上最全PKPMSATWE参数设置介绍

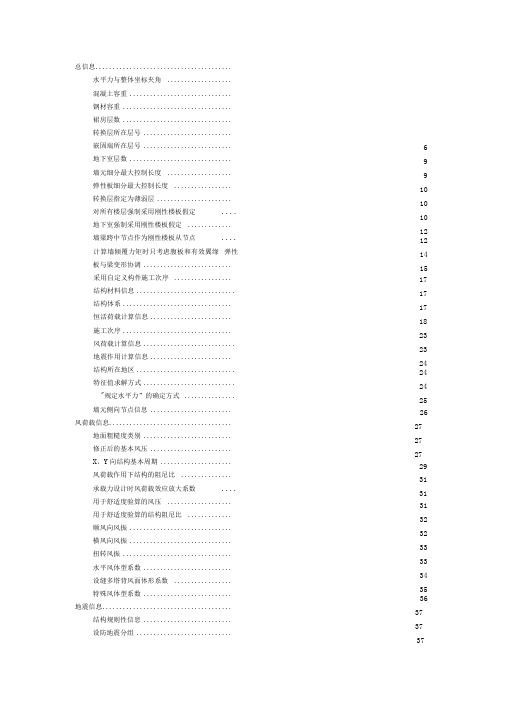

总信息........................................水平力与整体坐标夹角...................混凝土容重 ..............................钢材容重 ................................裙房层数 ................................转换层所在层号 ..........................嵌固端所在层号 ..........................地下室层数 ..............................墙元细分最大控制长度...................弹性板细分最大控制长度.................转换层指定为薄弱层 ......................对所有楼层强制采用刚性楼板假定....地下室强制采用刚性楼板假定.............墙梁跨中节点作为刚性楼板从节点....计算墙倾覆力矩时只考虑腹板和有效翼缘弹性板与梁变形协调 ..........................采用自定义构件施工次序.................结构材料信息.............................结构体系................................恒活荷载计算信息........................施工次序................................风荷载计算信息...........................地震作用计算信息........................结构所在地区.............................特征值求解方式..........................."规定水平力”的确定方式...............墙元侧向节点信息 ........................ 风荷载信息....................................地面粗糙度类别 ..........................修正后的基本风压 ........................X、Y向结构基本周期 .....................风荷载作用下结构的阻尼比...............承载力设计时风荷载效应放大系数....用于舒适度验算的风压...................用于舒适度验算的结构阻尼比.............顺风向风振 ..............................横风向风振 ..............................扭转风振 ................................水平风体型系数 ..........................设缝多塔背风面体形系数.................特殊风体型系数 .......................... 地震信息......................................结构规则性信息 ..........................设防地震分组 ............................699 10 10 10 12 121415 17 171718 232324 2424252627 27 27 29 31 31313232333334353637 373762设防烈度 ................................................................................... 场地类别 ................................................................................... 砼框架、剪力墙、钢框架抗震等级 ............................................................ 抗震构造措施的抗震等级 .................................................................... 中震（或大震）设计 ......................................................................... 按主振型确定地震内力符号 .................................................................. 按抗规（6.1.3-3）降低嵌固端以下抗震构造措施的抗震等级 .................................... 程序自动考虑最不利水平地震作用 ............................................................ 斜交抗侧力构件方向附加地震数，相应角度 .................................................... 考虑偶然偏心 ...............................................................................考虑双向地震作用 ........................................................................... 计算振型个数 ............................................................................... 重力荷载代表值的活载组合值系数 ............................................................ 周期折减系数 ...............................................................................结构的阻尼比 ............................................................................... 特征周期、地震影响系数最大值、用于12层以下规则砼框架结构薄弱层验算的地震影响系数最大值（罕遇地震） .................................................................... 47 竖向地震参与振型数 ........................................... 竖向地震作用系数底线值 ...................................... 自定义地震影响系数曲线 ...................................... 活荷信息 ...........................................................柱墙、基础设计时活荷载 ...................................... 梁活荷不利布置最高层号 ...................................... 柱墙基础活荷载折减系数 ...................................... 考虑结构使用年限的活荷载调整系数 ............................ 梁楼面活荷载折减设置 ........................................ 调整信息 ...........................................................梁端负弯矩调幅系数 .......................................... 梁活荷载内力放大系数 ........................................ 梁扭矩折减系数 ............................................... 托墙梁刚度放大系数 ........................................... 连梁刚度折减系数 ............................................. 支撑临界角 ................................................... 柱/墙实配钢筋超配系数 ....................................... 中梁刚度放大系数 ............................................. 梁刚度放大系数按 2010规范取值 ............................... 砼矩形梁转T 形（自动附加楼板翼缘） ..........................部分框支剪力墙结构底部加强区剪力墙抗震等级自动提高一级 调整与框支柱相连的梁内力 框支柱调整系数上限 ........................................... 抗规（5.2.5）调整 ........................................... 弱/强轴方向动位移比例 ....................................... 按刚度比判断薄弱层的方式 .................................... 指定薄弱层个数及相应的各薄弱层层号 ..........................37 38 38 40 41 41 41 42 4242 4445 46 4647 47 47 48 49 49 4950 50 50 51 51 51 52 52 53 54 54 54 54 57 .57 57 58 58 61 62薄弱层地震内力放大系数、自定义调整系数......................................全楼地震作用放大系数........................................................顶塔楼地震作用放大起算层号及放大系数........................................0.2V0分段调整...............................................................指定加强层个数 ...............................................................设计信息...........................................................................结构重要性系数 ...............................................................钢构件截面净毛面积比........................................................梁按压弯计算的最小轴压比....................................................考虑P-delta效应...........................................................按高规或高钢规进行构件设计..................................................框架梁端配筋考虑受压钢筋....................................................结构中的框架部分轴压比限值按照纯框架结构的规定采用 ...........剪力墙构造边缘构件的设计执行高规7.2.16-4条的较高配筋要求 ..................当边缘构件轴压比小于抗规 6.4.5条规定的限值时一律设置构造边缘构件按混凝土规范B.0.4条考虑柱二阶效应 ..........................................保护层厚度 ...................................................................过渡层信息 ...................................................................柱配筋计算原则 ...............................................................梁柱重叠部分简化为刚域......................................................钢柱计算长度系数.............................................................配筋信息...........................................................................墙竖向分布筋配筋率...........................................................NSW层数和NSW配筋率.........................................................箍筋间距 .....................................................................结构底部需要单独指定墙竖向分布筋配筋率的层数NSW/配筋率.........梁抗剪配筋采用交叉斜筋方式时，箍筋与对角斜筋的配筋强度比.......采用冷轧带肋钢筋（需自定义）................................................荷载组合...........................................................................地下室信息.........................................................................土层水平抗力系数的比例系数（M值）/扣除地面以下几层的回填土约束外墙分布筋保护层厚度........................................................回填土容重、回填土侧压力系数................................................室外地坪标高、地下水位标高..................................................室外地面附加荷载............................................................生成SATWE数据文件及数据检查.....................................................保留用户自定义的柱、梁、支撑长度系数........................................保留用户自定义的水平风荷载..................................................保留用户自定义的边缘构件信息................................................剪力墙边缘构件的类型........................................................构造边缘构件尺寸............................................................生成用于定制计算书的荷载简图................................................SATWE计算控制参数................................................................忽略数检警告信息.............................................................6464646565 6767 67 67 67 67 676970 .70 7070717272 747475 757576 .76 76 78 78 .787980 80 80 82 82 82 82 82 82 82 84 84刚心坐标、层刚度比计算 形成总刚并分解 结构地震作用计算•…… 结构位移计算 全楼构件内力计算….… 吊车荷载加算 生成传给基础的刚度 … 构件配筋及验算 配筋起始/终止层 层刚度比计算 地震作用分析方法....... 线性方程组解法 位移输出方式84 84 84 84 84 84 84 84 84 84 8484 84描角呂 [腿7^室居S |劉11■釣吃 J 厂东职梅 悄信S I 凤甬SfSS 地養信.旦 层 III :S S. 补信旦 I fl] 5111=t-前韦科信总雨赛冏:bi前 -IB 二灰第 iFW^S驷皿〕 (re|1F 薛神 d h 号 h[i~ 風im)m t T- 3忙住詡勺 h 兄荷备(计w 倩見览E 扫分S 走怪剖住喪切k 计障小丰冈然黑 Jj眸IW 爼分怎大医削牌园 h :料啓低用计:a 话耳1计a 木平碎咋用 也-吐：亡理4：：去弓叵 -塔楼所曲£区=科环繭横.共E 制手3別哇賊阳立•土国Z l盘隍程■尿用冊性楼皎曉 「1J 主 ＜壯；--.—-垢霍中节节点[:K7方出杓竖白忧3峑話 聲騷三]-¥耳冒卑耐厢时兄若翻祈和*珈走.*牢力r 的jd-尊丐板弓須旳劝進'采用自定兗料件jfe 丄1 1 h'ltzl -■二户宀'•/ 二P .^Ci ■水辛打註床圭标主务ijg) 圖土齊S Od^^nJ)总信息水平力与整体坐标夹角说明书：地震作用和风荷载的方向缺省是沿着结构建模的整体坐标系 X 轴和丫轴方向成对作用的。
pkpm相关参数(satwe)
A）水平力与整体坐标角：1．一般情况下取0度，平面复杂（如L型、三角型）或抗侧力结构非正交时，理应分别按各抗侧力构件方向角算一次，但实际上按0、45度各算一次即可；当程序给出最大地震力作用方向时，可按该方向角输入计算，配筋取三者的大值。
2．根据抗震规范5.1.1-2规定，当结构存在相交角大于15度的抗侧力构件时，应分别计算各抗侧力构件方向的水平地震作用，若程序提供多方向地震作用功能时，应选用此功能。
B）砼容重：钢筋砼计算重度，考虑饰面的影响应大于25，不同结构构件的表面积与体积比不同饰面的影响不同，一般按结构类型取值：结构类型框架结构框剪结构剪力墙结构重度26 27 28C）钢材容重：一般取78，如果考虑饰面设计者可以适量增加。
D）裙房层数：1：高规第4。
8。
6条规定：与主楼连为整体的裙楼的抗震等级不应低于主楼的抗震等级，主楼结构在裙房顶部上下各一层应适当加强抗震措施；因此该数必须给定。
2：层数是计算层数，等同于裙房屋面层层号。
E）转换层所地层号：1：该指定只为程序决定底部加强部位及转换层上下刚度比的计算和内力调整提供信息，同时，当转换层号大于等于三层时，程序自动对落地剪力墙、框支柱抗震等级增加一级，对转换层梁、柱及该层的弹性板定义仍要人工指定。
（层号为计算层号）F）地下室层数：1：程序据此信息决定底部加强区范围和内力调整。
2：当地下室局部层数不同时，以主楼地下室层数输入。
3：地下室一般与上部共同作用分析；4：地下室刚度大于上部层刚度的2倍，可不采用共同分析；5：地下室与上部共同分析时，程序中相对刚度一般为3，模拟约束作用。
当相对刚度为0，地下室考虑水平地震作用，不考虑风作用。
当相对刚度为负值，地下室完全嵌固6：根据程序编制专家的解释，填3大概为70%~80%的嵌固，填5就是完全嵌固，填在楼层数前加“-”，表示在所填楼层完全嵌固。
到底怎样的土填3或填5，完全取决于工程师的经验。
G）墙元细分最大控制长度：1：可取1~5之间的数值，一般取2就可满足计算要求，框支剪力墙可取1或1.5。
pkpm中SATWE详细参数讲解
五.调整信息
• 梁端弯矩调幅系数：可在0.8~1.0范围内取值，一般取0.85。 • 梁活荷载内力增大系数：考虑活荷不利布置，应填1。否则填1.1~1.2。 • 梁扭矩折减系数：可在0.4~1.0范围内取值，一般取0.4。 • 托墙梁刚度放大系数：托墙梁刚度放大系数一般取1。 • 实配钢筋超配系数：指梁，参看抗规公式6.2.2-2 • 连梁刚度折减系数：不小于0.5，设防烈度为6，7度时可取0.7，设防烈
四.活荷信息
• 柱、墙活荷载是否折减: 按荷载规范5.1.2条执行。 • 传到基础的活荷载是否折减: 按荷载规范5.1.2条执行，注意在接力
JCCAD时，SATWE传递的内力为没有折减的标准内力，由用户在JCCAD 中另行指定折减信息。 • 考虑活荷不利布置的层数:一般考虑。 • 柱，墙，基础活荷载折减系数：按荷载规范5.1.2条执行。 • 考虑结构使用年限的活荷载调整系数：高规5.6.1 使用年限50年取1.0 ， 100年取1.1。
SATWE参数设置
编写人：
一.总信息
• 水平力与整体坐标夹角：程序缺省为0，仅需改变风荷载作用方向时才采用该 参数。如不改变风荷载方向，只需考虑其它角度的地震作用时，则无需改变 “水平力与整体坐标夹角”，只增加附加地震作用方向即可。
• 混凝土容重：剪力墙结构取27，框架结构取26. • 裙房层数：裙房屋顶层在SATWE模型中的层号，模型第一层为1，无裙房为0。 • 转换层所在层号：转换层在模型第一层为1，无转换层为0。 • 地下室层数：按实际填写。 • 嵌固端所在层号：基础嵌固，所在层号为1；地下室顶板为嵌固部位，所在层
当框架-剪力墙结构中框架部分承担的地震倾覆力矩大于总和的50%时，需要 选上。
• 当边缘构件轴压比小于抗规6.4.5条规定的限值时一律设置构造边缘构件: 是 • 是否按混凝土规范B.0.4考虑柱二阶效应: 排架结构选是。 • 柱配筋计算原则: 必须点角柱和转换柱 。一般按单偏压计算，双偏压复核。 • 过渡层：依据高规7.2.14.3 条，宜在约束构造边缘构件层与构造边缘构件层之
【设计必看】PKPM satwe参数详解及设置
目录SATWE参数设置篇 (4)一、总信息 (4)01.水平力与整体坐标夹角 (4)02.混凝土和钢材容重 (4)03.裙房层数 (4)04.转换层所在层号 (4)05.地下室层数 (5)06.嵌固端所在层号 (5)07.墙元细分最大控制长度 (5)08.对所有楼层强制采用刚性楼板假定 (5)09.地下室强制采用刚性楼板假定 (6)10.墙梁跨中节点作为刚性楼板从节点 (6)11.结构材料信息 (6)12.结构体系 (6)13.恒活荷载计算信息 (6)14.施工次序 (6)15.风荷载计算信息 (6)16.地震作用计算信息 (6)17.结构所在地区 (7)二、风荷载信息 (7)01.地面粗糙度类别 (7)02.修正后的基本风压 (7)03.结构基本周期 (7)04.风荷载作用下结构的阻尼比 (7)05.承载力设计时风荷载效应放大系数 (8)06.用于舒适度验算的风压、阻尼 (8)07.顺风向风振 (8)08.水平风体型系数 (8)09.特殊风体型系数 (8)10.设缝多塔背风面体型系数 (8)三、地震信息 (9)01.结构规则性信息 (9)02.设计地震分组、设防烈度、设计基本地震加速度 (9)03.场地类别 (9)04.混凝土框架、剪力墙、钢框架抗震等级 (9)05.抗震构造措施的抗震等级 (9)06.中震（或大震）设计 (11)07.考虑偶然偏心 (11)08.考虑双向地震作用 (11)09.振型数 (11)10.重力荷载代表值的活载组合值系数 (12)11.周期折减系数 (12)12.结构的阻尼比 (12)13.特征周期、地震影响系数最大值、用于12层以下...影响系数最大值 . (13)14.斜交抗侧力构件方向附加地震数、相应角度 (13)四、活荷信息 (14)01.柱、墙设计时活荷载、传给基础的活荷载 (14)02.梁活荷不利布臵最高层号 (14)03.柱、墙、基础活荷载折减系数 (15)04.考虑结构使用年限的活荷载调整系数 (15)五、调整信息 (15)01.梁端负弯矩调幅系数 (15)02.梁活荷载内力放大系数 (15)03.梁扭矩折减系数 (15)04.托墙梁刚度放大系数 (15)05.实配钢筋超配系数 (16)06.连梁刚度折减系数 (16)07.中梁刚度放大系数 (16)08.部分框支剪力墙结构底部加强区剪力墙抗震等级自动提高一级 (17)09.调整与框支柱相连的梁内力 (17)10.指定加强层个数及相应的各加强层层号 (17)11.按抗震规范（5.2.5）调整各楼层地震内力 (17)12.指定薄弱层个数、各薄弱层层号 (17)13.薄弱层地震内力放大系数 (17)14.全楼地震作用放大系数 (18)15.顶塔楼地震作用放大起算层号及放大系数 (18)16.0.2V0调整 (18)六、设计信息 (18)01.结构重要性系数 (18)02.钢构件截面净毛面积比 (18)03.考虑P-△效应 (18)04.按高规或者高钢规进行构件设计 (19)05.钢柱计算长度系数按有侧移计算 (19)06.框架梁端配筋考虑受压钢筋 (19)07.结构中框架部分轴压比按照纯框架的规定采用 (19)08.剪力墙构造边缘构件的设计执行高规7.2.16-4条 (19)09.当边缘构件轴压比小于抗规（6.4.5）条规定时，一律设臵构造边缘构件 (20)10.指定的过渡层个数及层号 (20)11.柱配筋计算原则 (20)12.保护层厚度 (20)13.梁柱重叠部分简化为刚域 (20)七、配筋信息 (21)01.边缘构件箍筋强度： (21)02.墙水平分布筋间距 (21)03.墙竖向分布筋配筋率 (21)04.结构底部需要单独指定墙竖向分布筋配筋率的层数NSW、配筋率 (21)八、荷载组合 (22)九、地下室信息 (22)01.土层水平抗力系数的比例系数M (22)02.外墙分布筋保护层厚度 (22)03.扣除地面以下几层的回填土约束 (22)04.回填土容重 (22)05.室外地坪标高 (22)06.回填土侧压力系数 (22)07.地下水位标高 (22)08.室外地面附加荷载 (23)十、生成SATWE数据文件及数据检查 (23)十一、计算控制参数 (23)01.层刚度比计算 (23)02.地震作用分析方法 (23)03.线线方程组解法 (24)04.吊车荷载计算 (24)05.生成传给基础的刚度 (24)SATWE参数设置篇一、总信息01.水平力与整体坐标夹角存在某个角度使得地震作用（风荷载）在这个方向作用时结构的地震反应最为剧烈。
2010版PKPM(SATWE)参数理解及选取最全版
一、总信息1、水平力与整体坐标夹角：该参数为地震力、风荷载作用方向与结构整体坐标的夹角。
抗规》5.1.1 条和《高规》4.3.2 条规定，一般情况下，应允许在建筑结构的两个主轴方向分别计算水平地震作用并进行抗震验算。
如果地震沿着不同方向作用，结构地一、总信息1、水平力与整体坐标夹角：该参数为地震力、风荷载作用方向与结构整体坐标的夹角。
抗规》5.1.1 条和《高规》4.3.2 条规定，“一般情况下，应允许在建筑结构的两个主轴方向分别计算水平地震作用并进行抗震验算”。
如果地震沿着不同方向作用，结构地震反应的大小一般也不相同，那么必然存在某个角度使得结构地震反应最为剧烈，这个方向就称为“最不利地震作用方向”。
这个角度与结构的刚度与质量及其位置有关，对结构可能会造成最不利的影响，在这个方向地震作用下，结构的变形及部分结构构件内力可能会达到最大。
SATWE 可以自动计算出这个最不利方向角，并在WZQ.OUT 文件中输出。
如果该角度绝对值大于15 度，建议用户按此方向角重新计算地震力，以体现最不利地震作用方向的影响。
一般并不建议用户修改该参数，原因有三：①考虑该角度后，输出结果的整个图形会旋转一个角度，会给识图带来不便；②构件的配筋应按“考虑该角度”和“不考虑该角度”两次的计算结果做包络设计；③旋转后的方向并不一定是用户所希望的风荷载作用方向。
综上所述，建议用户将“最不利地震作用方向角”填到“斜交抗侧力构件夹角”栏，这样程序可以自动按最不利工况进行包络设计。
水平力与整体坐标夹角与地震信息栏中斜交抗侧力构件附加地震角度的区别是：水平力不仅改变地震力而且同时改变风荷载的作用方向；而斜交抗侧力仅改变地震力方向（增加一组或多组地震组合），是按《抗规》5.1.1 条2 款执行的。
对于计算结果，水平力需用户根据输入的角度不同分两个计算工程目录，人为比较两次计算结果，取不利情况进行配筋包络设计等；而｛斜交抗侧力｝程序可自动考虑每一方向地震作用下构件内力的组合，可直接用于配筋设计，不需要人为判断。
PKPMSATWE参数设置讲解
SATW参数设置一：总信息1 水平力与整体坐标夹角（度）：一般为缺省。
若地震作用最大的方向大于15 度则回填。
2、混凝土容重（KN/m3 :砖混结构25 KN/m3,框架结构26KN/m33、刚才容重（KN/m3 : 一般情况下为78.0 KN/m3 （缺省值）。
4、裙房层数:程序不能自动识别裙房层数,需要人工指定。
应从结构最底层起算（包括地下室）,例如:地下室3 层,地上裙房 4 层时,裙房层数应填入7。
5、转换层所在层号：应按PMCA楼层组装中的自然层号填写，例如：地下室3层,转换层位于地上2层时,转换层所在层号应填入 5.程序不能自动识别转换层,需要人工指定。
对于高位转换的判断,转换层位置以嵌固端起算,即以（转换层所在层号-嵌固端所在层号+1）进行判断,是否为3层或3层以上转换。
6、嵌固端所在层号：无地下室时输入1,有地下室时输入（地下室层数+1）。
7、地下室层数：根据实际情况输入。
8、墙元细分最大控制长度（m : 一般为缺省值1。
9、转换层指定为薄弱层：SATWI中转换层缺省不作为薄弱层，需要人工指定。
如需将转换层指定为薄弱层,可将此项打勾,则程序自动将转换层号添加到薄弱层号中，如不打勾，则需要用户手动添加。
此项打勾与在“调整信息” 页“指定薄弱层号”中直接填写转换层层号的效果是完全一致的。
10、所有楼层强制采用刚性楼板假定：一般仅在计算位移比和周期比时建议选择。
在进行结构内力分析和配筋计算时不选择。
11、地下室强制采用刚性楼板假定：一般情况不选取，按强制刚性板假定时保留弹性板面外刚度考虑。
特别是对于板柱结构定义了弹性板3、6情况。
但已选择对所有楼层墙肢采用刚性楼板假定的话此条无意义。
12、墙梁跨中节点作为刚性楼板从节点：一般为缺省勾选。
不勾选的话位移偏小。
13、计算墙倾覆力矩时只考虑腹板和有效翼缘：应勾选，使得墙的无效翼缘部分内力计入框架部分，实现框架，短肢墙和普通强的倾覆力矩结果更合理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、结构规则性信息： 结构平面规则性判断见《抗规》表3.4.2-1、《高规》4.3 节。结构竖象规则性判断见《抗规》表3.4.2-2、《高规》 4.4节。 2、设计地震分组：见《抗规》附录A。 3、设防烈度： 见《抗规》附录A。按《抗规》3.1.3条调整。 4、场地类别：共分4类。见《抗规》4.1节。 5、框架抗震等级：见《抗规》表6.1.2。 6、剪力墙抗震等级：见《抗规》表6.1.2。 7、考虑偶然偏心：见《高规》3.3.3条。计算单向地震时 考虑。 8、考虑双向地震作用：《抗规》5.1.1条。一般情况选用。 9、计算振型个数：一般应大于9，不超过层数X3，以参 与质量系数是否达到0.9为准。 10、活载质量折减系数：见《抗规》表5.1.3。
1、地面粗糙度类别：分为A、B、C、D类。C类是指有密 集建筑群的城市市区；D类为有密集建筑群,且房屋较高的 城市市区。见《荷规》7.2.1条。 2、基本风压:：风荷载基本值的重现期为50年一遇，《高 规》3.2.2条规定：对于B级高度的高层建筑或特别重要的 高层建筑,应采用100年一遇的风压值。 3、结构基本周期（秒）：用《荷规》附录E的经验公计算 初始值即：框架结构T=(0.08-1.00)N；框剪结构、框筒结 构T=(0.06-0.08)N；剪力墙结构、筒中筒结构T=(0.050.06)N。其中N为结构层。经运算后填输计算值重算。 4、体型系数：指的是含高度变化等因素的综合系数，应 据《荷规》7节、《高规》3.2条确定。体型系数分段最多 为3。 5、设缝多塔背风面体型系数：还没有分段功能。 6、超出上述范围的风荷载，可用程序的自定义功能。
11、周期折减系数： 《高规》第3.3.17条有具体规定：当非承重墙体为填充砖 墙时，高层建筑结构的计算自振周期折减系数ΨＴ可按下 列规定取值：框架结构g 0.6～0.7； 框架—剪力墙结构 0.7～0.8；剪力墙结构g 0.9～1.0； 短肢剪力墙结构（补 充） 0.8～0.9。 12、结构的阻尼比： 钢筋混凝土结构：0.05； 小于12层纲结构：0.03；大于 12层纲结构：0.035。 13、特征周期：见相关规范。 14、多遇地震最大影响系数：见相关规范。 15、罕遇地震最大影响系数：见相关规范。 16、斜交抗侧力构件方向附加地震数及相应角度：见相关 规范。
9、墙元侧向节点信息：一般工程选“出口”，剪力墙数 量多的高层结构宜选“内部”。选“内部”时，计算精度 会有一点点降低，但速度要快很多。 10、结构材料信息：共5个选项：钢筋砼结构；钢与砼混 合结构；有填充墙钢结构；无填充墙钢结构；砌体结构。 按含义选取，砌体结构用于底框结构。 11、结构体系：按结构布置的实际状况确定。共分：框架 结构、框剪结构、框筒结构、筒中筒结构、板柱剪力墙结 构、剪力墙结构、短肢剪力墙结构、复杂高层结构、砖混 底框结构、共9种类型。确定结构类型即确定与其对应的 有关设计参数。 12、恒、活载计算信息：“不计算恒、活荷载”即计算竖 向力。“一次性加载”可用于多层。“模拟施工荷载1” 用 于高层结构计算，“模拟2”仅用于高层基础计算。 13、地震作用计算信息：共3个选项：不计算地震作用， 很少出现；计算水平地震作用，用于6-8度区；计算水平 和竖向地震作用，用于九度区。
1、砌块种类：分烧结砖、蒸压砖、砌块三种。《砌规》 3.1节。 2、砌块墙体容重：22是烧结砖的容重(含双饰面)，其它 种类应换算。 3、构造拄刚度折减系数：应是构造柱与砌体弹性模量的 比值，一般可取0.3。 4、底部框架层数：填建模时的层数。 5、底框结构空间分析方法：抗震设防工程选PM菜单8， 非抗震设防工程选可选有限元整体法。 6、材料强度变化起始层号：填自然层号。 7、第一种弹性模量：《砌规》3.2.5节。 8、第一种抗压强度：《砌规》表3.2.1-1。《砌规》表 3.2.1-2。《砌规》表3.2.1-3。《砌规》表3.2.1-5。 9、第一种砂浆强度等级：M7.5、M5、M2.5、M0选其一。 10、第二种弹性模量：《砌规》3.2.5节。 11、第二种抗压强度：《砌规》表3.2.1-1。《砌规》表 3.2.1-2。《砌规》表3.2.1-3。《砌规》表3.2.1-5。 12、第二种砂浆强度等级：M7.5、M5、M2.5、M0选其 一。 13、配筋砌块砌体结构：采用时勾选。
1、考虑“p-△”：可暂不勾选，经计算确定。 2、梁柱重叠部分简化位刚域：一般不简化，梁、 柱截面特别大的节点可勾选。 3、按高规或高钢规进行构件设计：符合高层条件 的建筑应勾选，多层建筑不勾选。 4、钢柱计算长度系数按有侧移计算：勾选按有侧 移计算，否则按无侧移计算。判断见《钢规》 5.3.3条 5、混凝土柱的计算长度系数计算执行《混规》 7.3.11-3条：当水平荷在产生的弯矩大于75%勾 选。 6、结构重要性系数：按《混规》3.2.2条确定。 7、梁保护层厚度：按《混规》9.2节慎重确定。 8、柱保护层厚度：按《混规》9.2节慎重确定。 9、钢构件截面净毛面积比：0.85偏小，可据节点 连接方式、螺孔多少适当加大。 10、柱配筋计算原则：由X、Y轴的弯矩比例确定， 选双偏压比较稳妥。
1、回填土对地下室约束相对刚度比：改版前一般填3运算， 填5为完全约束。新版填-m(地下室层数)为完全约束。 2、外墙分布筋保护层厚度：按《混规》9.2节慎重确定 3、地下室外墙侧土、水压力参数： 3-1、回填土容重：18可行。 3-2、室外地坪标高：据建筑设设计确定。 3-3、回填土侧压力系数：据地质报告，经计算确定。一 般情况为0.3-0.4。 3-4、地下水位标高：据地质报告确定。 3-5、室外地面附加荷载：据地面功能确定。 4、人防设计信息： 4-1、人防设计等级：据人防部门的意见确定。 4-2、人防地下室层数：据人防部门的意见确定。 4-3、顶板人防等效荷载：按《防规》确定，并可在菜单 10里修改。 4-4、外墙人防等效荷载：按《防规》确定，并可在菜单 10里修改。 5、新版不允许活载为0，底板也有人防等效荷载及邻空墙的 土压力需另案处理。
9、层刚度比计算： 9-1、剪切刚度：配合刚性楼板选用。《高规》确定的 方法。 9-2、剪弯刚度：配合弹性楼板、错层结构选用。有限 元施加单位力法。 9-3、地震剪力与地震层间位移的比：有抗震设防工程 选用。《抗规》确 定的方法。 10、地震作用分析方法： 10-1、侧刚分析方法：配合刚性楼板选用。 10-2、总刚分析方法：配合弹性楼板、错层结构选用。 11、线性方程组解法： 11-1、VSS向量稀疏求解器：速度快优先选用。 11-1、LDLT三角分解：原项保留。 12、位移输出方法： 12-1、简化输出：侧刚分析方法，仅输出最楼层大位 移，总刚分析方法，仅输出周期、地震力，按需选用。 12-2、详细输出：还输出各节点位移，按需选用。
建筑设计时应考虑抗震的要求，不应采用 严重不规则的设计方案。体形复杂、平立 面不规则的结构，可在适当部位设置防震 缝，或调整平面形状和尺寸，加强构造措 施。不规则的建筑在计算时采用的是空间 结构计算模型，并需进行薄弱层验算。这 在SATWE信息输入时都要引起注意。
三、 参数设置
1、水平力与整体坐标夹角（度）：采用隐含值0，经计算 后，当大于15度时，填入计算值重算。 2、混凝土容重：隐含值25。构件自重计算梁板、梁柱重 叠部分都未扣除，框架结构可行，剪 力墙、板柱结构偏小。 3、钢材容重：隐含值78。可行。 4、裙房层数：指地上的周边都有的群房。当主体一面或 多面无裙房时，风荷载需个案处理。 5、转换层所在层号：按自然层号填输，含地下室的层数。 6、地下室层数：按地下层数填输，当一面或多面临空时， 填土侧压力需个案处理。 7、墙元细分控制最大控制长度： 墙元长度太大则计算精 度无法保证，可采用隐含值。 8、对所有楼层采用刚性楼板假定：位移计算时，不论是 否开大洞或不规则，必须是刚性板假定。内力计算时，则 在任何情况下均不能设为刚性板。
四、SATWE参数便览之计算控制参数
1、刚心座标、层刚度比计算：必需勾选。 2、形成总刚并分解：必需勾选。 3、结构地震作用计算：有抗震设防工程勾选。 4、结构位移计算：必需勾选。 5、全楼构件内力计算：必需勾选。 6、吊车荷载计算：有吊车工程勾选。 7、生成传给基础的刚度：必需勾选。 8、构件配筋及验算：必需勾选。 8-1、配筋起始层：按需填入。 8-2、配筋终止层：按需填入。
1、柱、墙设计活荷载：民用建筑勾选折减。 非民用建筑另议。 2、传给基础的活荷载：民用建筑勾选折减。 非民用建筑另议。 3、梁活载不利布置最高层号：按自然层号 填入。
1、梁端负弯矩调整系数：隐含0.85。可采用也可修改。 2、梁设计弯矩放大系数：不与活载不利布置同时定义。 3、梁扭矩折减系数：隐含值0.4。可采用，也可修改。 4、连梁刚度折减系数：隐含值0.7。可采用，也可修改。 5、中梁刚度放大系数：一般取2。 6、剪力墙加强区起算层号：无地下室填1，有地下室向地 下延伸一层。 7、调整与框支柱相连的梁内力：有时勾选。《高规》 8、按抗震规范（5.2.5）调整各楼层的地震内力：指楼层 最小地震剪力，应勾选。《抗规》5.2.5条。, 9、九度结构及一级框架结构梁柱配筋超配系数：隐含值 1.15。可采用。 10、指定薄弱层个数及层号：事先难以确定，可经运算后 确定。 11、地震作用调整： 11-1、全楼地震作用放大系数：找不到规范依据，可配 质量参与系数使用。 11-2、0.2Qo调整起、止层号：按自然层的起、止层号 填入。 11-3、顶塔楼地震作用放大起始层号及系数：按顶塔楼 的起始层自然层号填入。系数一般取3。
三维空间分析
——SATWE
一、学习内容
SATWE采用空间杆单元模拟梁、柱及支撑 等构件，用在壳元基础上凝聚而成的墙元 模拟剪力墙。墙元不仅具有墙所在的平面 内刚度，也具有平面外刚度，可以较好地 模拟工程中剪力墙的实际受力状态。对楼 板，SATWE给出四种简化假定：楼板整体 平面内无限刚、分块无限刚、分块无限刚 带弹性连接板带和弹性楼板。在应用中， 可根据工程实际情况和分析精度要求，选 用其中一种或几种简化假定。
