活动房装箱地轮加工图件一说明：每3套房做6套。

轴承为202轴承。

架为-6mm钢板焊接。

机加工应达到应有光洁度。

活动房固定件加工图件二说明：每房4件，板厚-10mm，螺栓32件M16*40。

活动房立柱连接件加工图件三说明：本件为-8mm钢板加工而成。

每套房8件，用于与立柱的连接。

活动房吊装盒加工图件四说明：本件为3块-16mm钢板，3块-10mm钢板组拼而成。

尺寸分别为16*100*170一件，16*120*170一件，16*90*100一件，10*170*100一件，10*170*120一件，10*90*100一件。

每房4件，用于吊装点。

活动房立柱加工图件五说明：本件为成品角钢型号100*100*8，长度2430，每房4件。

活动房加劲角/垫板加工图件六、七件六：角钢长度80mm*8mm厚，4件/房。

件七：垫板100*100*10钢板，6件/房。

活动房地梁加工图件八、九件八：10#轻型工字钢2200长2件，5800长2件。

件九：1.2mm钢板压制，2200长2件，5660长2件。

活动房顶梁/滴水板加工图件十、十一说明：件十为25*25*1.2 钢板压制。

件十一为100*50*2方管，5460长＝2件。

活动房顶梁/屋面加工图件十二、十三件十二：80*40*2方管2060长2件件十三：750型屋面板，板厚1.2mm，5800长＝3件。

注：峰高35mm.活动房铝件加工图件一说明：每房4件，成品料。

件二、三、四、五角铝成品料：2260=2件内弧角铝成品料：2380=4件5520=2件2020=2件5420=2件2020=2件（件二）25*25*1.2 （件三）65*1.2与件四合用梯形铝成品料：5600＝2件中封铝成品料：2410＝6件1980＝2件2350＝4件（件五）35*1.2与件六合用（件四）35*10*15*1.2件六、七、八2410＝6件2180＝7件（件六）35*75*1.2 （件七）踢脚板合成材料5600＝2件860＝6件1260=4件2100＝2件（件八）铝槽75*25*1.2。

Corner Fitting 角件Header Extension Plate 楣部延伸板后（门）楣Header Extension Plate 楣部延伸板Top side Rail 顶侧梁Roof Panel 顶板箱顶拱梁端壁角件 角柱J 型条柱通风器 侧板前槛前端铰链鹅颈槽盖板捆绑附件中梁门槛板胶合地板锁杆后（门）端左侧右侧17181、锁杆支架（Locking Bar Bracket )2、锁杆凸轮锁头（Locking Bar Cam )3、门楣（Door Header）4、箱主代号及顺序号(Owner`s prefix and serial number)5、尺寸类型代码(Size and Type code)6、重量标志牌(Weight Panel)7、J型条柱(J-Bar) 8、角件（Corner Fitting 或Corner casting ) 9、门槛(Door sill) 10、锁杆支架（Locking Bar Bracket )11、锁杆支架（Locking Bar Bracket ) 12、门封条（Door Gasket 或Door Seal ) 13、铰链（Hinge ) 14、门把托架盖（Door Handle Retainer ) 15、锁杆（Locking Bar ) 16、门把手（Door Handle )17、锁杆夹（Locking Bar Guide ) 18、综合资料牌（Consolidated data plate）捆绑附件胶合地板叉槽叉槽搭板底侧梁底横梁鹅颈槽盖板支架 鹅颈槽主横梁鹅颈槽侧梁底横梁底侧梁鹅颈槽加强杆 前槛雨布 TIR 绳环TIR 绳环TIR 绳索角柱侧壁板端壁 前楣TIR 绳索可拆卸箱顶拱梁雨布可拆卸后楣底侧梁。

集装箱的结构及构件名称集装箱的结构及构件名称通用的干货集装箱是一个六面长方体，它是由一个框架结构，两个侧壁，一个端面，一个箱顶，一个箱底和一对箱门组成的。

集装箱各构件及其名称如下：（l）侧壁内衬板（Side Lining）；（2）端壁内衬板（Front Lining）；（3）端框架（End Frame）；（4）端壁板（Front Sheet）；（5）端柱（End Post）；（6）端壁（End Wall）；（7）角柱（Corner Post）；（8）下端架（Bottom End Rail）；（9）上端架（Top End Rail）；（10）顶板梁（Roof Bows）；（11）顶板（Roof Sheet）F（12）箱顶（Roof）；（13）上桁材(Upper Side Rail);（14）下桁材（Bottom Side Rail）；（15）叉孔（Fork Pockets）；（16）侧壁（Side Wall）；（17）侧壁板（Side Sheet）；（18）侧壁柱（Side Post）；（19）角配件（Corner Fliting）；（20）门媚（Door Meader）；（21）门板（Door Sheet）；（22）例框架（Side Frame）；（23）门根条（Door Cross Member）；（24）门构扣槽（Door Holder）；（25）底板（Floor）；（26）底梁（Cross Member）；（27）底结构（Base）；（28）门锁杆凸轮（Lock Door Cam）；（29）门锁杆凸轮座（Can Lock Bracke）；（30）端门（End Door）；（31）门锁链（Door Hinge）；（32）门把手（Door Licking Handle）；（33）把手锁件（Handle Lock）；（34）门栏（Door Sill）；（35）门锁杆（Door Lock Rod）；（36）门锁杆托架（Door Lock Rod Bracket）；（37）门钩（Door Holder）；（38）门底缘材（Door Edge Member）。

集装箱零部件结构示意图公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]CornerFittingHeader Extension Plate楣部延伸板后（门）楣 Header Extension Plate楣部延伸板Top side RailRoof Panel 顶板箱顶拱梁端壁 角件 角柱 J 型条柱通风器 侧板前槛前端铰链鹅颈槽盖板捆绑附件中梁门槛板胶合地板锁杆后（门）端左侧右侧17181、锁杆支架（Locking Bar Bracket )2、锁杆凸轮锁头（Locking Bar Cam )3、门楣（Door Header）4、箱主代号及顺序号(Owner`s prefix and serial number)5、尺寸类型代码(Size and Type code)6、重量标志牌(Weight Panel)7、J型条柱(J-Bar) 8、角件（Corner Fitting 或Corner casting )9、门槛(Door sill) 10、锁杆支架（Locking Bar Bracket ) 11、锁杆支架（Locking Bar Bracket ) 12、门封条（Door Gasket 或Door Seal ) 13、铰链（Hinge ) 14、门把托架盖（Door Handle Retainer )15、锁杆（Locking Bar ) 16、门把手（Door Handle )17、锁杆夹（Locking Bar Guide ) 18、综合资料牌（Consolidated data plate）捆绑附件胶合地板叉槽叉槽搭板底侧梁底横梁鹅颈槽盖板 支架 鹅颈槽主横梁鹅颈槽侧梁底横梁底侧梁鹅颈槽加强杆 前槛雨布 TIR 绳环TIR 绳环TIR 绳索角柱侧壁板端壁前楣 TIR 绳索可拆卸箱顶拱梁 雨布可拆卸后楣底侧梁。

建筑结构一把抓第六弹：一个集装箱的结构分析哪个集装箱？别装了，你懂的。

这是一篇久违的技术帖。

学文科的朋友可以直接跳到最后面，在点赞的地方，轻轻点一下。

当然，京华都看懂了，你还好意思不看看吗？总共有两个面对面的40尺（12米）集装箱，姑且称之为“北箱”和“南箱”。

二者面对面的那一侧称为内侧，反面称为外侧。

两个箱子的内侧均开了很大的洞口，大到几乎把一面墙打完了。

同时，与北箱相比，南箱的外侧开洞更大，结构整体性更差。

所以这里只分析南箱。

集装箱作为一种规格化的工业产品，材料效率很高。

它的结构由框架和波纹钢板共同构成。

其中，框架如下图右侧所示，由角柱、底侧梁、底横梁和上侧梁等钢构件组成。

这样一个纤细的钢框架横跨12米，实在难以想象。

特别是上侧梁，只是一根60mm见方的薄钢管。

即使不加别的荷载，12米长的一根细钢管自己都待不住。

所以很明显，集装箱的结构不能只靠这些框架。

集装箱实际上一种“蒙皮结构”。

很形象吧，其实就是在框架上裹了一层薄薄的皮——2mm或1.6mm厚的波纹钢板。

不要小看这层薄皮。

集装箱的整体刚度和承载力几乎全靠它了。

所谓波纹钢板，就是下图那个样子嘛，当然波纹未必非是这个形状不可。

但在集装箱中，这个波纹还是比较统一的。

一个波长是278mm，外侧波峰宽78mm，内侧波谷宽70mm，过渡的倾斜段长77mm，水平投影宽68mm，波峰到波谷的距离是36mm。

对于我们这些整体跟框架结构或者剪力墙结构打交道的土人（不好意思少了个木字）来说，怎么分析这个波纹板呀？好纠结呀。

这里似乎还要做一点研究呢。

搜了搜文献，果然有人在做集装箱受力分析的研究。

论文里那些精细的有限元模型太不符合我向来粗线条的行事风格了。

闭上眼睛忽略那些波纹，把它当作一块平板吗？好像也不符合我粗中有细的气质。

折中一下吧，把波纹板视为一种正交各向异性材料（此处可以说“不明觉厉”）。

材料的刚度可以表示为下图所示的一个3乘3的矩阵，其中E1、E2和G12需要通过一些等效来确定。

集装箱结构介绍集装箱，你可别小瞧这个铁家伙，它就像一个神奇的大盒子，在现代物流和运输的世界里可是个超级明星呢！你看，集装箱一般都是长方形的，就像一个超级大的铁箱子。

它的外壳可结实了，是用特制的钢材做的。

这钢材就像钢铁侠的盔甲一样，坚硬无比，能抵御住运输过程中的各种磕磕碰碰。

不管是在波涛汹涌的大海上，被海浪拍打着；还是在颠簸的公路上，被汽车晃悠着；又或者是在高高的货架上，被起重机搬来搬去，它都能稳稳地保护里面的东西，就像一个忠诚的卫士。

集装箱的内部空间可大了。

它就像一个百变的空间魔术师，你想装什么都可以。

小到一些精致的电子产品，大到大型的机械设备，只要能塞得进去，它都能给你安全送到目的地。

你要是把它比作一间房子，那可真是一间超级实用的房子。

它没有那些花里胡哨的装饰，一切都是为了装东西而存在。

而且啊，这个“房子”的尺寸都是有标准的，这可太方便了。

就像咱们平时买东西，有了标准尺寸，大家就都知道怎么回事儿了。

不管是在世界的哪个角落，只要提到这个标准尺寸的集装箱，大家心里都有数。

说到集装箱的门，那也是很有讲究的。

这门就像一个宝藏的入口，紧紧地守护着里面的货物。

它的密封性特别好，能防止雨水、灰尘还有那些调皮的小虫子跑进去捣乱。

你想啊，要是运输的是一些怕潮的货物，比如说纸张或者是粮食，要是门密封不好，那可就麻烦了。

就好比你把宝贝放在一个有漏洞的盒子里，随时都可能被破坏。

这门的设计也是为了方便装卸货物，开关起来很容易，就像咱们家里的门一样，轻轻一推或者一拉，就可以了。

集装箱的顶上呢，也很有特点。

它就像一个平平的屋顶，不过这个屋顶可是很结实的。

在运输过程中，有时候可能会有东西从上面掉下来，但是这个坚固的屋顶就能挡住，不会让里面的货物受到伤害。

这就像我们戴的安全帽一样，起到一个保护的作用。

而且啊，这个顶上有时候还可以用来固定一些东西，比如在海上运输的时候，要是遇到大风大浪，需要把一些设备固定在集装箱顶上，确保整个运输过程的安全。

标准集装箱结构
今天咱们来聊聊特别有趣的东西——标准集装箱。

你们有没有在码头或者大货车上看到过那种方方正正的大箱子呀？那就是集装箱啦。

它就像一个超级大的积木块，可以装好多好多东西呢。

再说说它的四面墙壁吧。

这四面墙可结实啦，是用很厚实的材料做的。

就像一个坚强的小卫士，把里面的货物紧紧地围在中间。

我给你们讲个小故事哦。

有一次，我看到工人叔叔在搬运一个集装箱，不小心撞到了旁边的一个小杆子，我当时可担心了，怕集装箱破了，里面的东西会坏掉。

结果呢，集装箱就像什么事儿都没发生一样，还是稳稳当当的，这都是因为它四面墙壁很结实呢。

集装箱还有底呀，这个底就像床一样，货物都安安稳稳地躺在上面。

它要足够坚固，因为它要承受好多货物的重量。

想象一下，如果底不结实，就像床是坏的，那躺在上面的东西不就全掉下去啦。

在集装箱的一端，还有一扇大门。

这扇大门就像房子的大门一样，是用来把货物装进去或者取出来的。

这扇门可大了，大到可以让叉车直接开进去装卸货物呢。

我记得有一次去参观一个物流仓库，看到叉车轻松地开进集装箱，把一箱箱的货物搬进去又搬出来，特别神奇。

集装箱的结构虽然简单，但是每一个部分都非常重要。

就像我们的身体，头、身体、手和脚，每一个部分都有自己的作用，少了谁都不行。

标准集装箱就是靠着这样的结构，在世界各地跑来跑去，把各种各样的东西运到不同的地方。

它就像一个小小的世界，里面装着不同的惊喜。

下次再看到集装箱的时候，你们是不是就对它的结构更了解啦？。

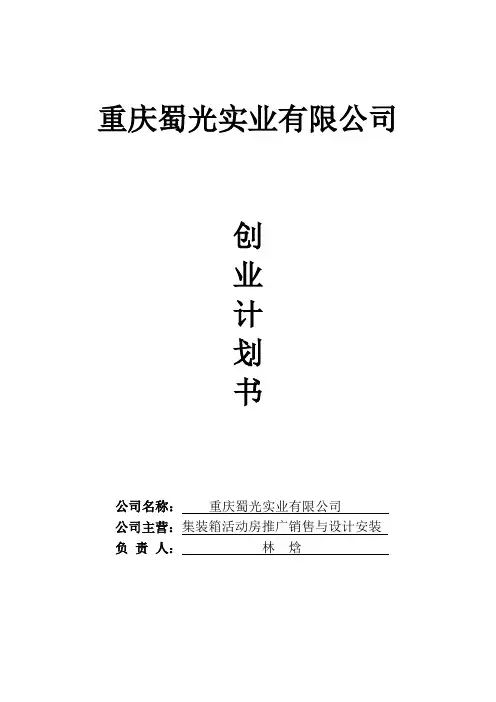

重庆蜀光实业有限公司创业计划书公司名称：重庆蜀光实业有限公司公司主营：集装箱活动房推广销售与设计安装负责人：林焓目录一、计划摘要 (4)二、公司介绍 (4)（一）公司名称 (4)（二）公司企业文化 (4)（三）公司主要产品和服务 (5)（四）公司定位 (5)（五）战略目标 (5)三、创业组织结构 (5)（一）创业初期组织结构 (5)（二）后期发展组织结构 (6)四、产品和服务 (6)（一）集装箱房的种类 (7)（二）集装箱房自身结构特点 (7)（三）集装箱房整体特点 (7)（四）项目产品SWOT分析 (8)五、市场预测 (10)（一）集装箱活动房市场调查 (10)（二）行业状况业内发展潜力 (12)六、战略规划 (12)（一）总体战略规划 (12)（二）各业务板块分步战略规划 (13)（三）营销规划 (14)七、财务规划 (15)（一）股本结构与规模 (15)（二）租赁收入预测（3年） (15)（三）销售收入预测（3年） (17)（四）销售和成本计划表（3年） (17)八、风险与退出 (18)（一）风险 (18)（二）退出 (19)一、计划摘要在我国，随着房价的不断攀升，越来越多的人买不起房、供不起房、住不起房，让中低收入群体望而却步。

“住房有限，智慧无限”，“箱居族”、“住人集装箱蜗居”，一时间，住人集装箱在全国多个城市炒得沸沸腾腾。

越来越多的人想到了用于建筑工地的集装箱活动房，其成功的案例，如辽宁营口湿地的集装箱宾馆，深圳东部华侨城集装箱酒店，山西“香箱乡祈福村”集装箱活动房旅店，天津北塘的海鲜一条街。

与一般的砖混结构房屋相比，集装箱活动房不仅可以减少建筑中产生的耗能，还可以减少城市噪音污染和粉尘污染，在城市发展中是一项低碳能的产业项目，节能可达50%。

目前重庆人口达3200万人，公租房仅解决了少部分人，还有绝大多数的中低收入群体暂无住房，集装箱便可发挥它的大用途，市场前景广阔，除了目前用于施工现场的工人住宿以外，我们还可以将它用于一般住房和商业用房，可以将发达国家、发达城市的成熟经验复制到重庆，不仅为中低收入群体解决了住房难的问题，还为国计民生这一大事添砖加瓦。

打包箱房安装分解图
打包箱房采用钢板、夹芯板、螺栓、铝配件、混凝土、木材、瓷砖、玻璃、油漆等材料经过标准的工艺流程精制而成的一体式活动房，具有即取即用、随时随地移动、随时随地回收、循环使用、安全、环保、美观、经济、快捷、高效等特点。

除此之外还环保，不产生任何垃圾，不会对周围产生任何污染，它就像一个箱子，随时随地可以移动位置。

打包式箱房采取“工厂预制+现场安装”模式，安装的时候不产生建筑垃圾，项目拆迁后，也不会遗留建筑垃圾，不会破坏驻地环境。

打包箱是由结构系统、地面系统、楼面系统、墙面系统、屋面系统组成，每个系统由数个单元模块组成，单元模块在工厂制造完成，房屋现场由单元模块装配完成。

打包箱房安装分解图：
打包箱房时尚美观、安装快速，易于移动和运输，便于拆迁和储存，且绿色环保。

打包箱还引入现代化设计元素，根据产品类别和客户需求，进行定制服务。

打包箱可以上下错落叠加、左右伸长缩短，任意拼装，打造大空间、个性化的房屋。

可调节式的房屋底座，也可适应不同地面的要求。
