集装箱活动房结构

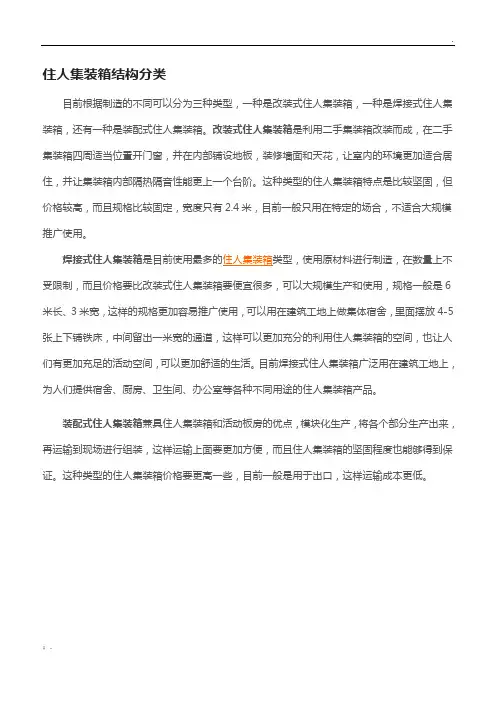

住人集装箱结构分类目前根据制造的不同可以分为三种类型，一种是改装式住人集装箱，一种是焊接式住人集装箱，还有一种是装配式住人集装箱。

改装式住人集装箱是利用二手集装箱改装而成，在二手集装箱四周适当位置开门窗，并在内部铺设地板，装修墙面和天花，让室内的环境更加适合居住，并让集装箱内部隔热隔音性能更上一个台阶。

这种类型的住人集装箱特点是比较坚固，但价格较高，而且规格比较固定，宽度只有2.4米，目前一般只用在特定的场合，不适合大规模推广使用。

受限制，而且价格要比改装式住人集装箱要便宜很多，可以大规模生产和使用，规格一般是6米长、3米宽，这样的规格更加容易推广使用，可以用在建筑工地上做集体宿舍，里面摆放4-5张上下铺铁床，中间留出一米宽的通道，这样可以更加充分的利用住人集装箱的空间，也让人们有更加充足的活动空间，可以更加舒适的生活。

目前焊接式住人集装箱广泛用在建筑工地上，为人们提供宿舍、厨房、卫生间、办公室等各种不同用途的住人集装箱产品。

装配式住人集装箱兼具住人集装箱和活动板房的优点，模块化生产，将各个部分生产出来，再运输到现场进行组装，这样运输上面要更加方便，而且住人集装箱的坚固程度也能够得到保证。

这种类型的住人集装箱价格要更高一些，目前一般是用于出口，这样运输成本更低。

住人集装箱结构比较结构类型改装式住人集装箱焊接式住人集装箱折叠式住人集装箱框架式住人集装箱住人集装箱活动房防风措施住人彩钢板房重量轻结构简单抗风能力弱，我们要选择专业的厂家，对已经安装了的住人集装箱活动房要做好防风措施。

1、山墙钢柱加连接件，屋面用钢丝绳连接固定：通过螺栓固定在C型钢立柱上，连接件采用8#C型钢和10#槽钢制作。

开好孔用钢丝绳固定屋面，另外同时用钢丝绳固定连接在地面。

此种措施在台风来临前临时使用，需要在立柱上开孔，并装好连接螺栓。

连接件也可焊接在C型钢立柱上。

2、立柱加固定座用钢丝绳固定：活动板房在海边及风力较大等需要加固的地区，在C型钢角柱和中柱(每隔4K)上焊接连接板，将50角钢打入地面，使用φ10的钢丝绳将连接板和角钢连接，来加固板房。

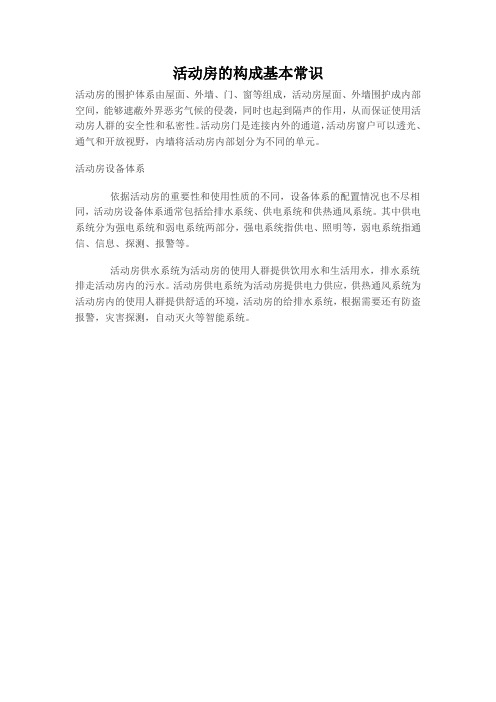

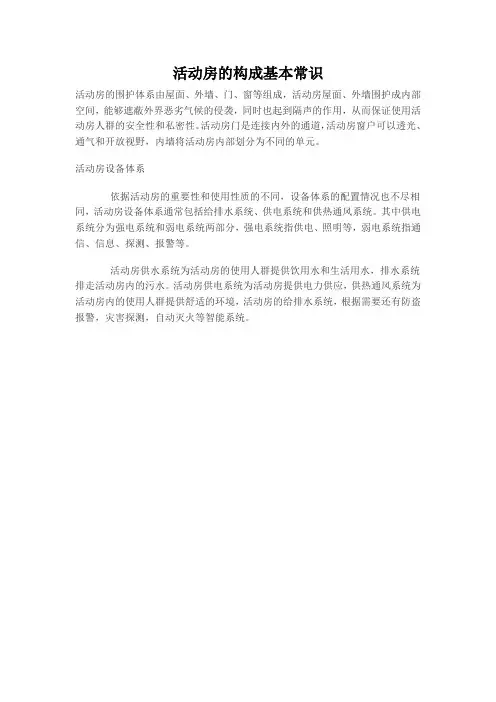

活动房的构成基本常识
活动房的围护体系由屋面、外墙、门、窗等组成，活动房屋面、外墙围护成内部空间，能够遮蔽外界恶劣气候的侵袭，同时也起到隔声的作用，从而保证使用活动房人群的安全性和私密性。

活动房门是连接内外的通道，活动房窗户可以透光、通气和开放视野，内墙将活动房内部划分为不同的单元。

活动房设备体系
依据活动房的重要性和使用性质的不同，设备体系的配置情况也不尽相同，活动房设备体系通常包括给排水系统、供电系统和供热通风系统。

其中供电系统分为强电系统和弱电系统两部分，强电系统指供电、照明等，弱电系统指通信、信息、探测、报警等。

活动房供水系统为活动房的使用人群提供饮用水和生活用水，排水系统排走活动房内的污水。

活动房供电系统为活动房提供电力供应，供热通风系统为活动房内的使用人群提供舒适的环境，活动房的给排水系统，根据需要还有防盗报警，灾害探测，自动灭火等智能系统。

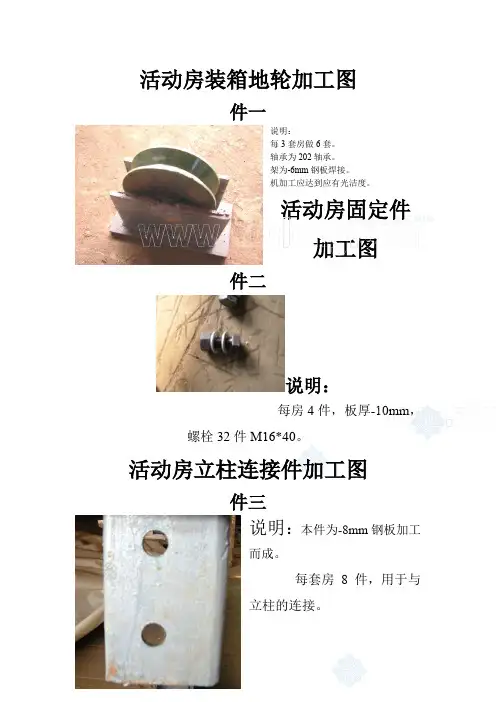

活动房装箱地轮加工图件一说明：每3套房做6套。

轴承为202轴承。

架为-6mm钢板焊接。

机加工应达到应有光洁度。

活动房固定件加工图件二说明：每房4件，板厚-10mm，螺栓32件M16*40。

活动房立柱连接件加工图件三说明：本件为-8mm钢板加工而成。

每套房8件，用于与立柱的连接。

活动房吊装盒加工图件四说明：本件为3块-16mm钢板，3块-10mm钢板组拼而成。

尺寸分别为16*100*170一件，16*120*170一件，16*90*100一件，10*170*100一件，10*170*120一件，10*90*100一件。

每房4件，用于吊装点。

活动房立柱加工图件五说明：本件为成品角钢型号100*100*8，长度2430，每房4件。

活动房加劲角/垫板加工图件六、七件六：角钢长度80mm*8mm厚，4件/房。

件七：垫板100*100*10钢板，6件/房。

活动房地梁加工图件八、九件八：10#轻型工字钢2200长2件，5800长2件。

件九：1.2mm钢板压制，2200长2件，5660长2件。

活动房顶梁/滴水板加工图件十、十一说明：件十为25*25*1.2 钢板压制。

件十一为100*50*2方管，5460长＝2件。

活动房顶梁/屋面加工图件十二、十三件十二：80*40*2方管2060长2件件十三：750型屋面板，板厚1.2mm，5800长＝3件。

注：峰高35mm.活动房铝件加工图件一说明：每房4件，成品料。

活动房铝件加工图件二、三、四、五角铝成品料：2260=2件内弧角铝成品料：2380=4件5520=2件2020=2件5420=2件2020=2件（件二）25*25*1.2 （件三）65*1.2与件四合用梯形铝成品料：5600＝2件中封铝成品料：2410＝6件1980＝2件2350＝4件（件五）35*1.2与件六合用（件四）35*10*15*1.2活动房铝件加工图件六、七、八2410＝6件2180＝7件（件六）35*75*1.2 （件七）踢脚板合成材料5600＝2件860＝6件1260=4件2100＝2件（件八）铝槽75*25*1.2。

Corner Fitting 角件Header Extension Plate 楣部延伸板后（门）楣Header Extension Plate 楣部延伸板Top side Rail 顶侧梁Roof Panel 顶板箱顶拱梁端壁角件 角柱J 型条柱通风器 侧板前槛前端铰链鹅颈槽盖板捆绑附件中梁门槛板胶合地板锁杆后（门）端左侧右侧17181、锁杆支架（Locking Bar Bracket )2、锁杆凸轮锁头（Locking Bar Cam )3、门楣（Door Header）4、箱主代号及顺序号(Owner`s prefix and serial number)5、尺寸类型代码(Size and Type code)6、重量标志牌(Weight Panel)7、J型条柱(J-Bar) 8、角件（Corner Fitting 或Corner casting ) 9、门槛(Door sill) 10、锁杆支架（Locking Bar Bracket )11、锁杆支架（Locking Bar Bracket ) 12、门封条（Door Gasket 或Door Seal ) 13、铰链（Hinge ) 14、门把托架盖（Door Handle Retainer ) 15、锁杆（Locking Bar ) 16、门把手（Door Handle )17、锁杆夹（Locking Bar Guide ) 18、综合资料牌（Consolidated data plate）捆绑附件胶合地板叉槽叉槽搭板底侧梁底横梁鹅颈槽盖板支架 鹅颈槽主横梁鹅颈槽侧梁底横梁底侧梁鹅颈槽加强杆 前槛雨布 TIR 绳环TIR 绳环TIR 绳索角柱侧壁板端壁 前楣TIR 绳索可拆卸箱顶拱梁雨布可拆卸后楣底侧梁。

活动房简介集装箱活动房PK彩钢板房产品介绍 集装箱活动房介绍产品用途： 1、建筑工地对临建产品的高端需求，如工程项目经理的办公、住宿用房、会议室等； 2、建筑工地受场地限制，只能安装箱式组合房产品； 3、野外作业用房；如：野外勘探及施工移动办公室、宿舍等； 4、紧急用房；如：军事移动指挥中心、抢险移动指挥中心、救灾移动指挥中心等。

产品特点： *隔热、防风、防震、防潮、防水、防漏电、环保、安全、快速方便移动、灵活组合 *内部完全装修，外接电，可内置空调、电、照明、桌椅，立即可使用 *使用寿命长，可使用达10年以上 *快速组立-------可快速完工，立即营业，成本回收快。

*良好的排水系统-------结构式排 *整体吊系列房屋对环境适应性强，便于现场安装，可大量作为中高档要求的临时办公、住宿、整体厨房、浴室等用途。

集装箱活动房是一种以轻钢为骨架，以夹芯板为围护材料，以标准模数系列进行空间组合，构件采用螺栓连接，可方便快捷地进行组装和拆卸，实现了临时建筑的通用标准化，树立了环保节能、快捷高效的建筑理念，使临时房屋进入了一个系列化开发、集成化生产、配套化供应、可库存和可多次周转使用的定型产品领域。

经济适用：钢结构设计新颖,适用建造于大跨度厂房、仓库、停车场、蔬菜大棚，体育场馆等场所，美观耐用。

抗震抗风：利用先进科学的计算机辅助设计,专业严格的焊接工艺,精选优质材料,质量上乘，能抵御时速达200公里的风荷载。

经久耐用：采用镀锌烤漆涂层压型钢板，彩钢瓦与檩条用自攻钉紧固,上扣防水帽,防水性能极好、耐腐蚀、耐潮湿。

节约成本：在用钢量、地基处理、节约能源等方面,比一般砖混结构建筑更具有竞争力。

安全节能环保实用板房介绍 传统板房介绍产品用途： 1、活动板房广泛应用于道路、铁路、建筑等野外作业的临时施工用房； 2、城市市政、商业及其他临时性用房，如：临时办公室、会议室、指挥部、宿舍及临时商店、临时学校、临时医院、临时停车场、临时展览馆、临时维修部、临时加油站等产品特点： *活动板房工程化程度较高、工期缩短、成本大大降低；*活动板房能够满足超高度和超跨度的要求；*活动板房设计与功能一体化,使临建设施更富有功能性；板房，又被成为活动板房、彩钢活动房。

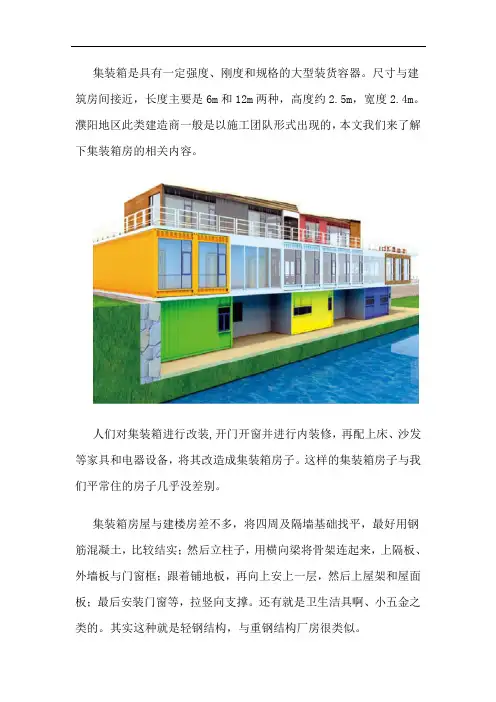

集装箱是具有一定强度、刚度和规格的大型装货容器。

尺寸与建筑房间接近，长度主要是6m和12m两种，高度约2.5m，宽度2.4m。

濮阳地区此类建造商一般是以施工团队形式出现的，本文我们来了解下集装箱房的相关内容。

人们对集装箱进行改装,开门开窗并进行内装修，再配上床、沙发等家具和电器设备，将其改造成集装箱房子。

这样的集装箱房子与我们平常住的房子几乎没差别。

集装箱房屋与建楼房差不多，将四周及隔墙基础找平，最好用钢筋混凝土，比较结实；然后立柱子，用横向梁将骨架连起来，上隔板、外墙板与门窗框；跟着铺地板，再向上安上一层，然后上屋架和屋面板；最后安装门窗等，拉竖向支撑。

还有就是卫生洁具啊、小五金之类的。

其实这种就是轻钢结构，与重钢结构厂房很类似。

集装箱活动房隐蔽工程是指在施工过程中，完成上一道工序后，将被下一道工序所掩盖，全部完工后无法进行检查的部位，做居室装修，“隐蔽工程”是关键，如果“隐蔽工程”没有做好，表面装饰得再漂亮，也是徒劳。

隐蔽工程”可分为水安装、电安装及防潮、防水等项目。

其中的每一个项目都不容忽视，如果哪一个环节出了问题，都可能带来严重的经济损失，甚至对人身安全带来伤害。

防水工程的施工工艺和材料识别，避免不必要的经济损失和伤害。

集装箱房具有安装迅捷、移动方便、周转次数多、寿命长等优点。

可以广泛运用于大型建筑工程现场以及商业、民用、军事领域。

我们的集装箱房产品可以设为为可拆式集装箱房、焊接式集装箱房及海运箱改造箱房等。

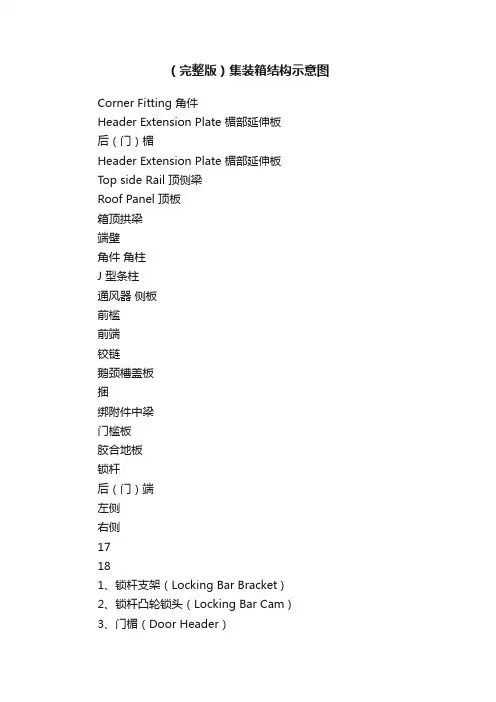

（完整版）集装箱结构示意图Corner Fitting 角件Header Extension Plate 楣部延伸板后（门）楣Header Extension Plate 楣部延伸板Top side Rail 顶侧梁Roof Panel 顶板箱顶拱梁端壁角件角柱J 型条柱通风器侧板前槛前端铰链鹅颈槽盖板捆绑附件中梁门槛板胶合地板锁杆后（门）端左侧右侧17181、锁杆支架（Locking Bar Bracket )2、锁杆凸轮锁头（Locking Bar Cam )3、门楣（Door Header）4、箱主代号及顺序号(Owner`s prefix and serial number)5、尺寸类型代码(Size and Type code)6、重量标志牌(Weight Panel)7、J型条柱(J-Bar) 8、角件（Corner Fitting 或Corner casting ) 9、门槛(Door sill) 10、锁杆支架（Locking Bar Bracket )11、锁杆支架（Locking Bar Bracket ) 12、门封条（Door Gasket 或Door Seal ) 13、铰链（Hinge ) 14、门把托架盖（Door Handle Retainer ) 15、锁杆（Locking Bar ) 16、门把手（Door Handle )17、锁杆夹（Locking Bar Guide ) 18、综合资料牌（Consolidated data plate）捆绑附件胶合地板叉槽叉槽搭板底侧梁底横梁鹅颈槽盖板支架鹅颈槽主横梁鹅颈槽侧梁底横梁底侧梁鹅颈槽加强杆前槛雨布 TIR 绳环TIR 绳环TIR 绳索角柱侧壁板端壁前楣TIR 绳索可拆卸箱顶拱梁雨布可拆卸后楣底侧梁。

集装箱活动房施工方案1. 引言集装箱活动房作为一种现代化的建筑形式，在快速搭建、便捷迁移和可重复使用等方面具有显著的优势。

本文档将详细介绍集装箱活动房的施工方案，包括施工准备、基础施工、主体结构施工、内部装修以及工程质量控制等方面内容。

2. 施工准备2.1 材料准备在施工前，需要准备好以下材料：•钢结构集装箱•钢筋、水泥等建筑材料•绝缘材料•管道材料•地板、瓷砖等装修材料•施工用具和设备2.2 人力安排确定施工队伍人数和角色分工，包括工程经理、施工人员、电工、水暖工等。

2.3 工程布置根据具体场地情况，规划好活动房的布局、位置和方向。

3. 基础施工3.1 地基处理根据具体场地情况，进行地基平整、压实和排水处理。

3.2 基础建设建设集装箱活动房的基础，包括地基基础和柱基坑的挖掘、模板搭建、钢筋绑扎和混凝土浇筑等工序。

3.3 结构连接将集装箱按照设计要求进行平行、纵向或横向排列，通过焊接或螺栓连接固定。

4. 主体结构施工4.1 钢结构加固对集装箱进行必要的钢结构加固，增加房屋的稳定性和抗震能力。

4.2 内外墙施工进行内外墙板的安装，可采用吸音、保温、防火等功能材料。

4.3 屋顶施工安装屋顶材料，如防水层、隔热层和保温层，确保集装箱活动房的密封性和保温效果。

4.4 门窗安装安装门窗，注意防水和防火性能。

4.5 层间楼梯如果活动房存在多层结构，需要安装楼梯，确保安全和舒适性。

5. 室内装修5.1 内部隔断根据功能需求进行内部隔断的设计和施工，包括墙板、门、隔断和天花板等。

5.2 地面铺装选择合适的地板材料进行铺装，如木地板、瓷砖或地板砖等。

5.3 内部设施安装安装电气、水暖等设施，确保正常使用和安全性。

5.4 内部装饰进行内部装饰，包括涂装、贴壁纸、吊顶等，增加房间的美观性和舒适感。

6. 工程质量控制6.1 施工过程监控对施工过程中的关键节点和质量要求进行监控，确保施工质量。

6.2 结构验收在完成主体结构施工后，进行结构验收，确保房屋的安全性和稳定性。

鹤壁市天晨彩钢板有限公司
天晨组合式集装箱活动房采用目前国际流行的集装箱活动房设计理念及制造工艺，可单个集装箱使用或多个集装箱前后上下组合（可建2-3层）。

其高保温隔热性能为野外工作者创造良好的办公生活环境，产品广泛应用于建筑工地办公和住所、工厂厂房、野外作业场所、楼顶附加设施等领域。

1.整体吊装系列集装箱房屋采用轻钢结构体系，墙面覆以复合EPS墙板。

全部壁板和配件可折叠打包，且安装简单，适合远途大量运输和出口海运。

参考尺寸：
5760 mm×2880 mm×2600 mm 。

（外部尺寸）、整体面积约18㎡.
2.屋面、地面、屋顶、电路系统完全工厂预制，使现场安装方便、快捷，缩短从搭建房屋到使用的时间间隔。

3.钢结构体系使得房屋具有卓越的抵抗120km/h风速的能力；轻质结构使房屋在遇到等强于地震设防烈度9度的地震灾害时，表现出良好的整体性。

4.房屋可整体运输,也可压缩打包运输。

5.现场基础制作量小，运到现场后即可使用。

6.房屋可实现循环使用，可持续使用10年之久，使用过程中不产生任何建筑垃圾。

7.屋面采用结构防水的设计，增强房屋的气密、水密性。

8.房屋出厂时，可根据实际应用，选择加配雨蓬等其它装饰配件。

9.我公司可负责安装、指导或培训安装。

10.整体吊装系列房屋对环境适应性强，便于现场安装，可大量作为中高档要求的临时办公、住宿、整体厨房、浴室等用途。
