高速列车CRH转向架结构与特点

CRH2型动车组转向架引言CRH2型动车组是中国铁路总公司研制和生产的一种高速动车组列车。

转向架作为动车组的重要组成部分，承载着列车的牵引和转向功能。

本文将详细介绍CRH2型动车组转向架的结构、工作原理和维护。

结构CRH2型动车组转向架由转向架安装在车体底架上，并通过轮对连接到车轮。

每个转向架由两个车轴承、两个腰板、一个液压缸和一个转向架横梁组成。

其中，车轴承承载列车重量和转向力，腰板连接车轴承和转向架横梁，液压缸控制转向架的转向运动。

工作原理CRH2型动车组转向架的工作原理主要包括以下几个步骤：1.牵引：当列车需要加速或减速时，转向架通过车轮对向车体施加力，使之前进或减速。

这些力通过车轴承传递到转向架横梁，并最终传递到车体底架。

2.转向：当列车需要转向时，液压缸控制转向架的转向运动。

液压缸中的油液在受到控制信号后，通过压力作用使转向架的一个侧面升高，从而使列车转向。

转向架同时还通过车轮对向车体施加力，帮助列车顺利转向。

3.防滑：转向架还具有防滑功能。

当车轮因为湿滑等原因出现打滑时，转向架会通过降低施加到车轮上的力来减小滑动，以保证列车的安全行驶。

这一功能通常通过减小液压缸中的压力来实现。

维护为了确保CRH2型动车组转向架的正常工作，需要进行定期维护和检修。

维护包括以下几个方面：1.清洁：定期清洗转向架上的杂物和污垢，保持其表面清洁。

2.润滑：对转向架的关键部位进行润滑，保持其工作的顺畅。

3.检查：定期检查转向架的各个部位是否存在损坏或磨损，及时更换或修理。

4.调整：如果转向架的转向运动不灵活或有过大的偏差，需要进行调整和校正。

##总结 CRH2型动车组转向架是一种关键的组成部分，承载着列车牵引和转向的重要功能。

本文介绍了其结构、工作原理和维护方法，希望能为读者对这一主题提供了一定的了解。

注意：以上内容仅供参考。

实际情况可能有所不同，请以实际为准。

CRH1CRH2CRH5动车组转向架结构原理说明CRH1、CRH2和CRH5是中国高速铁路动车组的型号，其转向架结构相似但存在一些细微的差异。

在下面的解释中，将涵盖这三种型号的转向架结构原理。

动车组转向架结构原理说明：一、整体结构概述：动车组转向架主要由轮对、车轴、转向架架体、阻尼器和弹簧等组成。

其主要功能是给列车提供支撑和转向功能。

转向架需要承受列车的重量，并通过转向架架体的转向机构实现转向控制。

二、轮对与车轴的作用：轮对是动车组转向架的关键部分，是其与铁轨间的主要接触面。

通过与轨道的摩擦力，轮对能够传递列车的牵引和制动力，并提供侧向牵引力来实现转向。

车轴是轮对的支撑轴承，通过车轴将轮对固定在转向架上。

车轴可以承受列车的垂直载荷，同时使得轮对在水平和垂直方向上能够相对转向架旋转。

三、转向架架体的结构与材料：转向架架体是转向架的主要部分，构成了转向架的骨架。

它通常由钢材制成，因为钢材具有较高的强度和刚性，能够承受列车的重量和转向力。

转向架架体包括上架体、下架体和链座等组成部分。

上架体是连接转向架与车体的关键部件，负责承受列车的垂直载荷和侧向牵引力。

下架体是与上架体相连接的主要支撑结构，在列车行驶过程中能够减震、缓冲和抗侧翻。

链座是连接转向架与车体之间的链条连接点，通过链条传递列车的纵向牵引力和制动力。

四、转向机构的工作原理：转向架的转向机构是实现列车转向控制的关键部分。

其主要由转向架架体上的玩异步机构、传感器、执行器和控制系统等组成。

王异步机构是转向机构的主体部分，通过将传感器感知到的转向信号转换为机械运动，实现转向架的转向控制。

传感器可以感知列车行驶时的偏差角度，并将信号传输给执行器。

执行器负责将电信号转化为机械运动，通过推拉杆等机构实现转向架的转向。

控制系统负责计算和控制列车的转向角度和速度。

基于列车行驶的实时数据，控制系统能够自动调整转向机构的转向角度和速度，使列车保持在预定的轨道上行驶，同时对列车进行稳定控制。

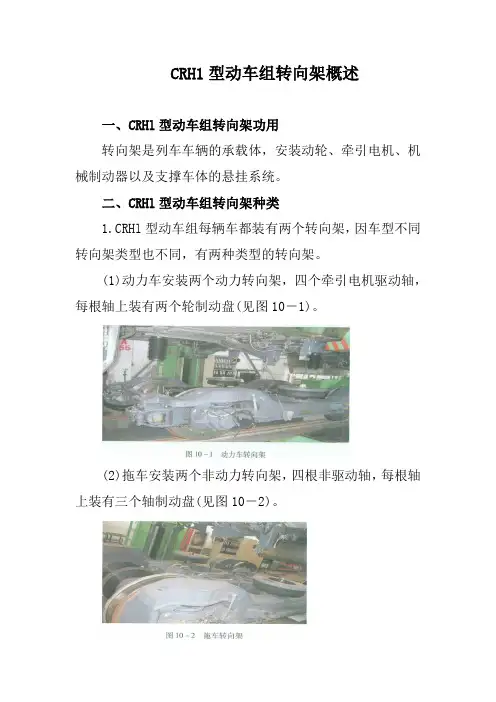

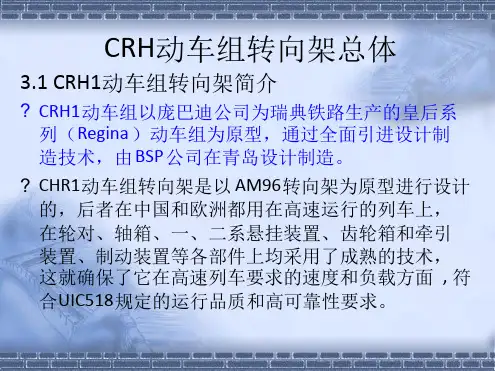

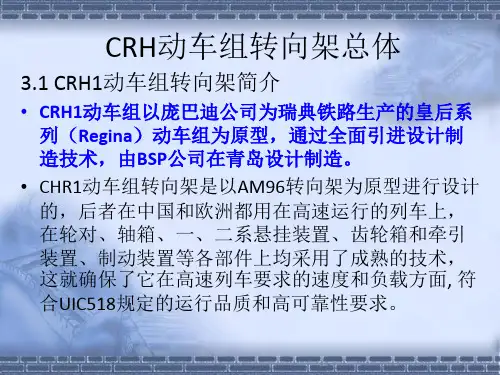

CRH1型动车组转向架概述一、CRHl型动车组转向架功用转向架是列车车辆的承载体，安装动轮、牵引电机、机械制动器以及支撑车体的悬挂系统。

二、CRHl型动车组转向架种类1.CRHl型动车组每辆车都装有两个转向架，因车型不同转向架类型也不同，有两种类型的转向架。

(1)动力车安装两个动力转向架，四个牵引电机驱动轴，每根轴上装有两个轮制动盘(见图10－1)。

(2)拖车安装两个非动力转向架，四根非驱动轴，每根轴上装有三个轴制动盘(见图10－2)。

三、CRH1型动车组动力车转向架设备组成动力车转向架由一系弹簧悬挂、二系弹簧悬挂、轴箱减振器、制动盘、轨道清洁器、电磁轨道制动、防滚动杆、轮对、齿轮箱、离合器、牵引电机、牵引杆、防摇摆减振器等组成。

四、CRH1型动车组拖车转向架设备组成1.拖车和动车转向架都有相同的一系和二系悬挂系统，转向架构架相似，但拖车转向架上没有装于端梁和横梁的电机。

2.各转向架之间的停放制动能力和装于转向架上的其他设备也有不同。

五、CRH1型动车组转向架主要技术参数(1)轴距：2700mm；(2)车轮直径：915mm；(3)轴承直径：130mm；(4)轴颈的中问间距：2070mm；(5)空气弹簧的中间间距：1860mm；(6)制动动车：安装在车轮踏面的制动盘；(7)拖车：安装在车轴上的制动盘；(8)重量：动车8.2t，拖车6.3t；(9)正常速度：200km/h；(10)最大速度：220km/h；(11)最大试验速度：250km/h。

六、CRHl型动车组转向架设备功用1.转向架构架是装于转向架上设备的基础结构。

2.轮对是列车和轨道的连接体，所有转向架的轮子都相同。

3.一系悬挂在每个构架端部包含两个嵌套的卷簧，坐于轴箱上，它们支撑着由构架端部传递的载荷。

一个径向臂抑制轴箱的移动。

一个垂向减振器安装于构架端部和径向臂之间的轴箱外侧(见图10－3)。

4.二系悬挂是空气悬挂，用于支撑车体的重量，并为乘客提供很高的乘坐质量。

第二章转向架第一节概述动车组的每个车体下装有两个转向架。

动车下是动力转向架(SKMB-200)，拖车下是拖车转向架(SKTB-200)，所不同的是动力转向架有牵引电机和驱动装置而拖车转向架没有。

转向架除了承担车体的全部重量外，更重要的是承担动车组的高速运行任务。

转向架主要由构架、轮对轴箱、牵引装置、基础制动装置、二系悬挂装置、驱动装置部分组成（参见图2-1和2-2）。

动力转向架拖车转向架图2-1 转向架外观照转向架的主要特点是采用了轻量化设计、焊接构架、二系空气弹簧、盘型制动、转臂式轴箱定位、单拉杆牵引、电机采用架悬方式等。

转向架的主要参数如表2-1所示。

动力转向架图2-2 转向架结构示意图第二节转向架构架转向架构架的主要结构特点如下：1)选用与转臂式轴箱定位方式相对应的转向架构架结构。

2)转向架构架的形状采用H形，由侧梁和横梁、相关支座、连接梁等构成。

3)转向架构架分为动车转向架构架和拖车转向架构架两种类型。

4)为适应将来的有源控制和半有源控制方式，选用了简便易于更换的二系横向减振器安装座。

5)转向架构架应具备足够的强度，设计寿命为20年。

6)转向架构架在焊接组装后应进行退火处理。

7)设计按照JIS E 4207（铁路车辆用转向架构架‐设计通则）进行。

根据JIS E 4208（铁路车辆用转向架的载荷试验方法）实施静态载荷试验，并进行强度确认。

一、侧梁组成侧梁采用钢板焊接组装结构。

侧梁的两前端、由设置有圆弹簧的弹簧帽构成，在中央部分安装空气弹簧支架。

采用耐候钢板SMA490BW（JIS G 3114），铸钢件材质采用SCW480（JIS G 5101），日本E2系虽然部分采用了SCC60（特殊铸钢，不对应JIS规格），但是考虑到今后国产化的要求，使用一般铸钢。

此外，转向架构架所使用的钢材，为能适应在极低温度条件下的使用条件，考虑了材料的低温脆性。

二、横梁组成横梁采用无缝钢管结构，内部可作为空气弹簧的辅助空气室使用。

CRH2型动车组转向架概述
CRH2型动车组采用了电动传动和全装螺杆传动技术，具有自动化程度高、运行速度快、低能耗和排放的特点。

转向架是实现车辆转向和支持车辆运行的关键部件，它具有承载车辆重量、提供支撑力、实现车辆稳定性、减少车辆振动和摩擦等功能。

CRH2型动车组的转向架采用了轻量化的设计，采用铝合金车壳，提高了车辆的运行效率和能源利用率。

同时，转向架的设计还考虑了车辆的运行速度和稳定性要求，采用了双转向架布局，提高了转向系统的可靠性和安全性。

转向架的核心组成部分是轮对组件、弹簧组件和缓冲装置。

轮对组件是承载车辆重量并提供支撑力的部件，由轮对轮对胎、轮轴、轮轴箱和轮对受力构件等组成。

弹簧组件用于缓冲车辆的振动和冲击，减少车辆的震动和滚动，提高乘坐舒适性。

缓冲装置则通过减震和缓冲机构来减少车辆运行时的震动和冲击。

此外，CRH2型动车组的转向架还具有故障检测和故障诊断功能，可以及时检测和诊断转向架的故障，并通过系统报警和自动控制来减少故障对车辆运行的影响。

总的来说，CRH2型动车组的转向架是通过铝合金车壳、双转向架布局和自动调心功能等设计来实现高速运行、低能耗和稳定性的关键部件。

它具有承载车辆重量、提供支撑力、减少车辆振动和摩擦等功能，并通过故障检测和诊断来保障列车的安全运行。

CRH2型动车组的转向架在提高中国铁路运输水平、提高列车运行效率和乘坐舒适性等方面发挥了重要作用。

CRH2型动车组转向架概述一、转向架作用转向架是动车组车辆的一个重要组成部分，主要用于支撑车辆的重量，传递车辆的牵引力和制动力，以及保证车辆在轨道上的稳定行驶。

它具有转向、支撑和传递牵引力等功能，对车辆的稳定性和安全性至关重要。

二、CRH2型动车组转向架结构悬挂系统由液压缓冲器、横向稳定器和纵向稳定器等组成。

液压缓冲器主要用于减震和减振，通过调节液压缓冲器的压力来控制车辆的阻尼特性。

横向稳定器和纵向稳定器则用于保持车辆在转弯时的稳定性，防止车辆侧滑和翻车。

鼓式制动器主要用于制动车辆，通过施加制动力来减速和停车。

传动装置则用于传递牵引力，将电能转化为机械能，推动列车进行运行。

三、CRH2型动车组转向架特点1.轻量化设计：CRH2型动车组转向架采用轻量化设计，有效减轻车辆重量，提高列车的运行效率和经济性。

2.高性能减震：悬挂系统采用液压缓冲器，能够提供优良的减震和减振效果，提高乘坐舒适性和安全性。

3.稳定性强：CRH2型动车组转向架的横向稳定器和纵向稳定器能够保持车辆在弯道上的稳定性，减少侧滑和翻车的风险。

4.制动性能优秀：鼓式制动器具有良好的制动效果和可靠性，能够满足列车的制动需求，提高整个列车的安全性。

5.维修保养方便：CRH2型动车组转向架的结构简单，维修保养方便，可以减少列车的停车维修时间，提高运营效率。

四、CRH2型动车组转向架应用CRH2型动车组转向架广泛应用于中国高速铁路网络中，包括京沪高铁、京广高铁、京沈高铁等线路。

它们在高速度下运行，对转向架的性能和稳定性提出了更高的要求。

CRH2型动车组转向架的稳定性和可靠性得到了充分验证，为中国高速铁路的发展提供了有力支持。

总结：CRH2型动车组转向架是中国高速铁路列车的重要组成部分，它承担着支撑车辆重量、传递牵引力和制动力的重要任务。

该转向架结构简单，具有轻量化设计、高性能减震、稳定性强、制动性能优秀和维修保养方便等特点。

它广泛应用于中国高速铁路网络中，为高速铁路的发展做出了重要贡献。

CRH3型动车组转向架设计结构简介摘要：随着我国经济的迅猛发展、人民生活水平的稳步提高，铁路旅客列车高速化、智能化、安全化和舒适化成为未来发展的主要方向，CRH系列高速动车组应运而生。

CRH3型动车组作为CRH系列中速度快、安全性能好、智能化程度高、舒适度好等优点领跑中国高铁，转向架作为支承车体使之在轨道上运行的关键部件，其运行的安全性、平稳性和可靠性最为重要，关系着行车安全、速度、舒适度。

转向架的优化设计和制造质量是确保动车组安全运行的核心环节。

本文主要介绍了CRH3型动车组，动车典型转向架知识以及CRH3型动车组转向架的优化设计、安装等知识。

关键词：高铁；CRH3型动车组；转向架；安全出行引言CRH3型动车组以CRH系列动车组中速度快、安全性好、智能化高、舒适度好等优点领跑中国高铁。

转向架作为动车组的核心部件，在动车组安全、舒适、高速运行中发挥重要作用。

一、转向架结构原理及基本部件1.1 转向架基础知识1.11 转向架的作用支承车体并使之在轨道上运行的装置称为转向架，亦称走行部，它是动车组的关键部件。

1.承重—承担机车上部的重量，包括车体及安装在车体内的各种机械、电气设备的重量，并把这些重量经一系弹簧悬挂装置传递到钢轨上。

2.传力—产生牵引力和制动力，并把产生的牵引力和制动力经牵引装置传递到车体底架，最后传递到车钩，实现对列车的牵引和制动。

3.缓冲（走行）—在机车运行中缓和线路对机车的冲击，保证机车运行的平稳性。

4.导向—在钢轨的作用下，引导机车顺利地通过曲线和道岔，保证机车在曲线上安全运行。

1.12 转向架的组成基本组成及其功能：1.轮对：走行导向。

2.轴箱：降低摩擦阻力，化滚动为平动。

3.一系悬挂装置：用以固定轴距，保持轮对正确位置，安装轴承等。

缓冲轴箱以上部分的振动，以减轻运行中的动作用力。

4.构架：安装基础。

5.二系弹簧悬挂：也叫车体支承装置：是车体与转向架的连接装置。

6.基础制动装置：是制动机产生制动力的部分。

CRH2型动车组转向架简介CRH2型动车组是中国铁路总公司生产的高速动车组之一，广泛运行于中国各地的高速铁路线路。

转向架是动车组中的重要组成部分，其负责车辆的转向和支撑，对于保证车辆的平稳运行和安全性起着关键作用。

本文将详细介绍CRH2型动车组转向架的构造、工作原理和维护保养。

构造CRH2型动车组转向架由架体、轮对、弹簧组、液压应急缓冲器等组成。

架体转向架架体采用钢结构，具有较高的强度和刚度，用于承受极限荷载和弯曲力。

其结构设计合理，既保证了架体的稳定性和可靠性，又降低了重量。

架体中设置有轴箱承载装置，用于支撑轮对和传递荷载。

转向架配备了两对轮对，每对轮对由两个轮轴和两个车轮组成。

轮对负责传递车辆的重量和提供运行时的支撑力，承受较大的载荷和应力。

为了保证安全，轮对的材料和制造工艺都需要符合技术标准，轨道与轮对之间的匹配要求严格。

弹簧组弹簧组位于转向架底部，用于缓冲和吸收车辆运行过程中的震动和冲击力，提供良好的行车舒适性。

弹簧组通常由一组钢簧和液压缓冲器组成，其设计和布置需要考虑到各种复杂的工况和载荷情况。

液压应急缓冲器液压应急缓冲器是转向架的安全保护装置，用于在紧急情况下减轻车辆的冲击力。

当车辆受到严重冲击时，液压应急缓冲器就会起作用，通过减少冲击力的传递，保证了车辆和乘客的安全。

工作原理CRH2型动车组转向架的工作原理主要包括转向、支撑和缓冲三个方面。

转向是转向架的主要功能之一。

当车辆行驶时，轮对与轨道之间存在一定的差距和偏差，转向架通过调整和控制两对轮对之间的角度和位置，使车辆能够按照预定的轨迹行驶。

转向机构主要由转向架底部的转向齿轮和驱动齿轮组成，通过驱动齿轮的转动，实现对轮对的转向操作。

支撑支撑是转向架的另一个重要功能。

转向架通过架体和轴箱承载装置的结构，支撑起车辆的重量，并提供稳定的支撑力。

在行驶过程中，转向架要能够承受较大的荷载和应力，保证车辆的平稳行驶。

缓冲缓冲是转向架的安全功能之一。
