CRH动车组转向架-_转向架总体
3.1.3 各种力的传递关系 （1）垂向力
车体、空气弹簧、构架侧梁、轴箱弹簧、轴箱、车轴、车轮、 钢轨
（2）横向力
车轮、车轴、轴箱、轴箱弹簧、构架侧梁、空气弹簧、车体 、构架横梁、横梁连接梁、横向侧挡、车体侧挡、车体
（3）纵向力（牵引、制动、纵向冲击）
车轮、车轴、轴箱、轴箱拉杆、构架侧梁、构架横梁、牵引拉 杆、中央牵引拉杆座、车体、车钩
• 动力转向架与非动力转向架的主要区别是 ：
– 动力转向架有2根动力轴，动力轴上装有两个 制动轮盘和一组齿轮箱； – 非动力转向架有2根非动力轴，非动力轴上装 有三个制动轴盘； – 动力转向架比非动力转向架多一个电机吊架。
3.4 CRH5 动车组转向架简介
• CRH5型动车组中的动车（第1，2，4，7，8号车），分别装 用了AX30499、AX109567、AX30500三种M转向架，其中1、 8号车所装的AX30499和AX109567转向架轴端布置有轴温传 感器、ATP/LKJ2000速度传感器以及接地回流装置，另外 AX30499转向架前端安装了轮缘润滑装置和扫石器，在2、4 、7号车AX30500转向架安装有加速度传感器。 • 动车转向架主要由焊接H型构架、一系悬挂及轮对轴箱定位 装置、二系悬挂及牵引装置、抗侧滚扭杆装置、上枕梁、 驱动装置（齿轮箱、万向轴等）、停放储能制动装置、基 础制动装置等组成。值得一提的是，CRH5动车的电机均采 用体悬方式。
3.2 CRH2 动车组转向架简介
• CRH2型转向架在原川崎重工生产的动车转向架DT206和拖车 转向架TR7004B基础上改进发展而来，国产后型号分别为 SKMB-200和SKTB-200型转向架。动车组每节动车车厢下有 两个动力转向架，动力转向架由构架、轮对轴箱、牵引装 置、基础制动装置、二系悬挂装置、驱动装置等组成。每 台动力转向架有两根动力轴，电机采用架悬方式，降低了 簧下质量，改善了动力学性能。拖车下是拖车转向架，与 动车转向架组成结构基本一致，但没有驱动装置。
CRH3型动车组拖车转向架三维实体设计
CRH3型动车组拖车转向架三维实体设计1目录1.绪论 ..................................................................... . (3)1.1国内外动车组的发展概况 ..................................................................... (3)1.1.1德国高速铁路概况 ..................................................................... . (3)1.1.2日本动车组概况 ..................................................................... .. (3)1.1.3法国高速铁路概况 ..................................................................... . (4)1.1.4我国动车组发展概况 ..................................................................... (4)1.2本论文主要研究工作 .................................................................................................. 5 2.转向架 ..................................................................... . (7)2.1转向架基本知识 ..................................................................... . (7)2.2转向架的组成、任务和分类 ..................................................................... .. (7)2.2.1任务 ..................................................................... . (7)2.2.2组成及各部件的作用 ..................................................................... (8)2.2.3转向架的主要技术要求 ..................................................................... .. (8)2.2.4转向架分类 ..................................................................... .................................. 9 3.CRH3型动车组转向架 ..................................................................... .. (11)3.1转向架设计思想 ..................................................................... .. (11)3.2转向架结构概述 ..................................................................... .. (11)3.2.1 转向架主要技术参数 ..................................................................... (12)3.3转向架零件的三维实体设计 ..................................................................... (13)3.3.1 轮对 ..................................................................... . (13)3.3.2 转向架构架 ..................................................................... . (20)3.3.3轴箱 ..................................................................... .. (23)3.3.4一系悬挂轴箱定位装置 ..................................................................... (24)3.3.5中央弹簧悬挂装置 ..................................................................... .. (26)3.3.6基础制动装置 ..................................................................... . (28)3.4虚拟装配 ..................................................................... ............................................... 29 4.构架的静强度评价 ..................................................................... (33)4.1有限元算法基本原理 ..................................................................... (33)4.2使用UIC615-4标准对构架进行静强度评价 (36)4.2.1有限元模型的建立 ..................................................................... .. (36)4.2.2计算载荷 ..................................................................... (37)4.2.3边界条件的确定 ..................................................................... (39)4.2.4计算结构分析及评价 ..................................................................... ................ 39 结论 ..................................................................... (43)致谢 ..................................................................... (44)参考文献 ..................................................................... . (45)21.绪论1.1国内外动车组的发展概况世界变化日新月异，铁路科技事业也正在飞速的向前发展，特别是高速铁路的发展给世界带来的巨大的经济效益。

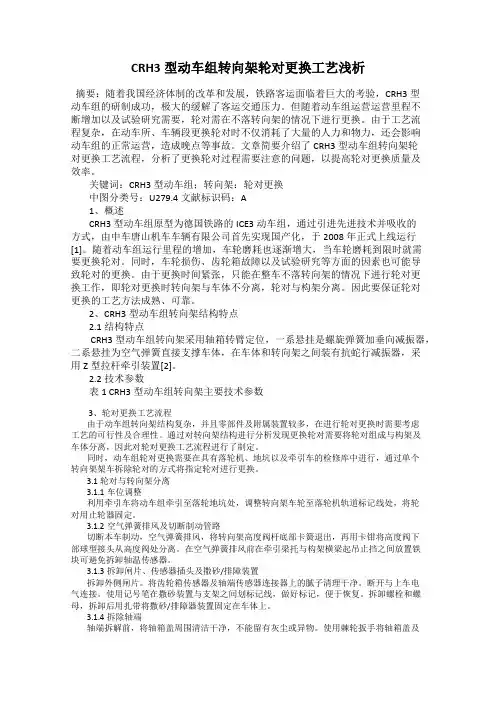

CRH3型动车组转向架轮对更换工艺浅析
CRH3型动车组转向架轮对更换工艺浅析摘要：随着我国经济体制的改革和发展，铁路客运面临着巨大的考验，CRH3型动车组的研制成功，极大的缓解了客运交通压力。
但随着动车组运营运营里程不断增加以及试验研究需要，轮对需在不落转向架的情况下进行更换。
由于工艺流程复杂，在动车所、车辆段更换轮对时不仅消耗了大量的人力和物力，还会影响动车组的正常运营，造成晚点等事故。
文章简要介绍了CRH3型动车组转向架轮对更换工艺流程，分析了更换轮对过程需要注意的问题，以提高轮对更换质量及效率。
关键词：CRH3型动车组；转向架：轮对更换中图分类号：U279.4文献标识码：A1、概述CRH3型动车组原型为德国铁路的ICE3动车组，通过引进先进技术并吸收的方式，由中车唐山机车车辆有限公司首先实现国产化，于2008年正式上线运行[1]。
随着动车组运行里程的增加，车轮磨耗也逐渐增大，当车轮磨耗到限时就需要更换轮对。
同时，车轮损伤、齿轮箱故障以及试验研究等方面的因素也可能导致轮对的更换。
由于更换时间紧张，只能在整车不落转向架的情况下进行轮对更换工作，即轮对更换时转向架与车体不分离，轮对与构架分离。
因此要保证轮对更换的工艺方法成熟、可靠。
2、CRH3型动车组转向架结构特点2.1结构特点CRH3型动车组转向架采用轴箱转臂定位，一系悬挂是螺旋弹簧加垂向减振器，二系悬挂为空气弹簧直接支撑车体，在车体和转向架之间装有抗蛇行减振器，采用Z型拉杆牵引装置[2]。
2.2技术参数表1 CRH3型动车组转向架主要技术参数3、轮对更换工艺流程由于动车组转向架结构复杂，并且零部件及附属装置较多，在进行轮对更换时需要考虑工艺的可行性及合理性。
通过对转向架结构进行分析发现更换轮对需要将轮对组成与构架及车体分离，因此对轮对更换工艺流程进行了制定。
同时，动车组轮对更换需要在具有落轮机、地坑以及牵引车的检修库中进行，通过单个转向架架车拆除轮对的方式将指定轮对进行更换。
3.1轮对与转向架分离3.1.1车位调整利用牵引车将动车组牵引至落轮地坑处，调整转向架车轮至落轮机轨道标记线处，将轮对用止轮器固定。
CRH动车组转向架-第二章 转向架的任务、组成及分类
三系转向架（东欧货运机车）
2.3.3按轴箱定位分：
固定式 导框式 干摩擦导柱式 油导筒式 拉板式 拉杆式 转臂式 橡胶弹簧定位式
固定式
导框式
干摩擦导柱式
油导筒式
拉板式
拉杆式
转臂式
橡胶弹簧定位式
2.3.4按构架与车体间连接形式分：
有心盘（或牵引销）转向架 无心盘（或牵引销）转向架 铰接式转向架（雅可比）
2.3 主要技术要求
保证最佳的粘着条件； 良好的动力学性能； 重量轻，工艺简单； 良好的可接近性； 标准化和统一化。
2.3 转向架的分类
2.3.1 按轴数：二轴、三轴、四轴、多轴
二轴转向架
三轴转向架（机车）
四轴转向架（机车）
五轴转向架（钳夹车）
四轴转向架（钳夹车）
பைடு நூலகம்2.3.2 按弹簧悬挂分：
一系悬挂（绝大多数货车及早期客、货车） 二系悬挂（客车、机车、及高速货车） 三系悬挂（很少，大功率机车）
一系走行部
一系走行部（嘉阳煤矿用小货车）
一系转向架（嘉阳小客车）
一系转向架
牵引装置 牵引电机
构架
基础制动装置
二系悬挂装置
轮对轴箱
二系转向架（CRH1）
三系转向架（哈萨克斯坦机车）

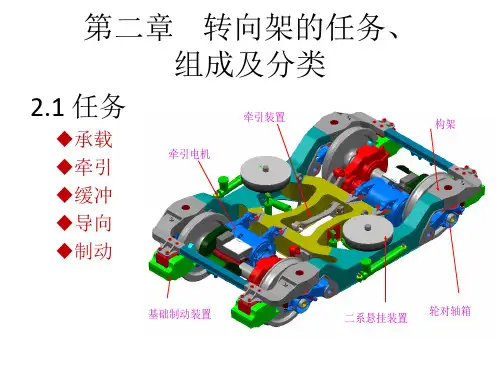

第二章 转向架的任务、 组成及分类
2.1 任务
承载 牵引 缓冲 导向 制动
牵引电机 牵引装置 构架
基础制动装置
二系悬挂装置
轮对轴箱
2.2 组成及各部分的作用
构架——frame 轮对轴箱——wheelset and journal box 一系悬挂——primary suspension 二系悬挂（旁承）——secondary suspension(side bearing) 驱动装置（电机悬挂装置）——driving device 基础制动装置——brake rigging 牵引装置——draw gear 附件——传感器、撒砂装置、空气管路等； accessory ——senssor, sanding device, piping 轮缘润滑装置——HB、三星、其他——flange lubrication device
动车组转向架ppt课件
（4）导向。保证车辆顺利通过曲线。 （5）制动。产生必要的制动力，以使车辆在规定的距 离内减速或停车。 当然，非动力转向架并不产生驱动力，它是被别人拉 着走的，因此它可以没有牵引作用（任务）。
;
13
;
14
转向架的技术性能的要求
（1） 轮轨之间相互动力作用明显增强，直接影响了车辆 运行的平稳性与安全性，同时也造成了对轨道线路的强度 与稳定性的不利影响。 （2） 对于横向运动稳定性提出更高有求，必须注意转向 架失稳现象的发生与激化，以防止剧烈的蛇行运动。 （3）高速通过曲线时，横向动力作用增大，必须防止脱轨、 倾覆现象的出现，防止轨距扩大和轨排横移。 （4）运动速度的提高，使得来自轨道不平顺的激振频率 提高，加剧了对车辆的激扰频率。它将影响车辆运动的平 稳性。 （5）必须注意高速运行中产生的噪音对环境的污染问题。
;
9
三、动车组转向架 按其作用原理分类
;பைடு நூலகம்
10
四、高速动车组转向架的特点：
良好出色的维修性
便于组装・拆开的转向架结构 方便轮对更换的二分割式轴箱结构 无滑动部分，能够长期免维修
;
11
简单的结构和轻量化 转臂式轴箱支撑定位装置 无摇枕式构架及车体支撑装置 单连杆式牵引装置 轻量化和强度与可靠性相结合的转向架构架
驶噪音和提高轮轨粘着性. 轴盘制动装置 踏面清扫器 轮盘制动装置
;
5
一、 高速转向架的基本要求
良好的运行稳定性和舒适感（动力学） 简单的结构和轻量化（可靠性） 方便出色的维修保养性 防止脱轨的安全性（动力学）
;
王水6涛
二.按轴箱定位方式分类
目前，大多数动车组转向架结构型式的不同主要 体现在轴箱定位方式的差异上。
;
13
;
14
转向架的技术性能的要求
（1） 轮轨之间相互动力作用明显增强，直接影响了车辆 运行的平稳性与安全性，同时也造成了对轨道线路的强度 与稳定性的不利影响。 （2） 对于横向运动稳定性提出更高有求，必须注意转向 架失稳现象的发生与激化，以防止剧烈的蛇行运动。 （3）高速通过曲线时，横向动力作用增大，必须防止脱轨、 倾覆现象的出现，防止轨距扩大和轨排横移。 （4）运动速度的提高，使得来自轨道不平顺的激振频率 提高，加剧了对车辆的激扰频率。它将影响车辆运动的平 稳性。 （5）必须注意高速运行中产生的噪音对环境的污染问题。
;
9
三、动车组转向架 按其作用原理分类
;பைடு நூலகம்
10
四、高速动车组转向架的特点：
良好出色的维修性
便于组装・拆开的转向架结构 方便轮对更换的二分割式轴箱结构 无滑动部分，能够长期免维修
;
11
简单的结构和轻量化 转臂式轴箱支撑定位装置 无摇枕式构架及车体支撑装置 单连杆式牵引装置 轻量化和强度与可靠性相结合的转向架构架
驶噪音和提高轮轨粘着性. 轴盘制动装置 踏面清扫器 轮盘制动装置
;
5
一、 高速转向架的基本要求
良好的运行稳定性和舒适感（动力学） 简单的结构和轻量化（可靠性） 方便出色的维修保养性 防止脱轨的安全性（动力学）
;
王水6涛
二.按轴箱定位方式分类
目前，大多数动车组转向架结构型式的不同主要 体现在轴箱定位方式的差异上。

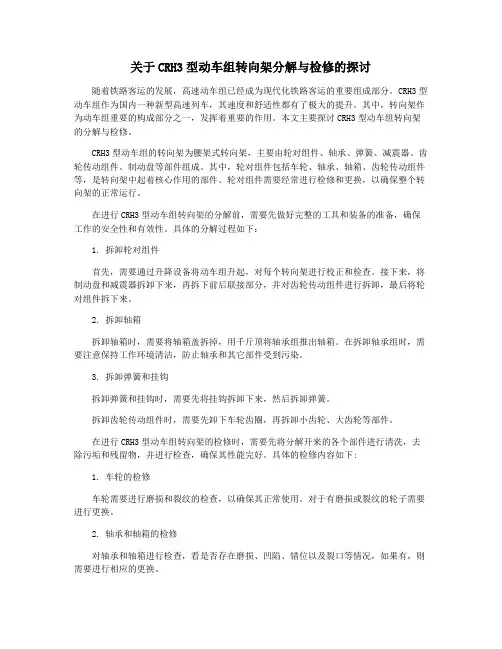

关于CRH3型动车组转向架分解与检修的探讨
关于CRH3型动车组转向架分解与检修的探讨随着铁路客运的发展，高速动车组已经成为现代化铁路客运的重要组成部分。
CRH3型动车组作为国内一种新型高速列车，其速度和舒适性都有了极大的提升。
其中，转向架作为动车组重要的构成部分之一，发挥着重要的作用。
本文主要探讨CRH3型动车组转向架的分解与检修。
CRH3型动车组的转向架为腰架式转向架，主要由轮对组件、轴承、弹簧、减震器、齿轮传动组件、制动盘等部件组成。
其中，轮对组件包括车轮、轴承、轴箱、齿轮传动组件等，是转向架中起着核心作用的部件。
轮对组件需要经常进行检修和更换，以确保整个转向架的正常运行。
在进行CRH3型动车组转向架的分解前，需要先做好完整的工具和装备的准备，确保工作的安全性和有效性。
具体的分解过程如下：1. 拆卸轮对组件首先，需要通过升降设备将动车组升起，对每个转向架进行校正和检查。
接下来，将制动盘和减震器拆卸下来，再拆下前后联接部分，并对齿轮传动组件进行拆卸，最后将轮对组件拆下来。
2. 拆卸轴箱拆卸轴箱时，需要将轴箱盖拆掉，用千斤顶将轴承组推出轴箱。
在拆卸轴承组时，需要注意保持工作环境清洁，防止轴承和其它部件受到污染。
3. 拆卸弹簧和挂钩拆卸弹簧和挂钩时，需要先将挂钩拆卸下来，然后拆卸弹簧。
拆卸齿轮传动组件时，需要先卸下车轮齿圈，再拆卸小齿轮、大齿轮等部件。
在进行CRH3型动车组转向架的检修时，需要先将分解开来的各个部件进行清洗，去除污垢和残留物，并进行检查，确保其性能完好。
具体的检修内容如下:1. 车轮的检修车轮需要进行磨损和裂纹的检查，以确保其正常使用。
对于有磨损或裂纹的轮子需要进行更换。
2. 轴承和轴箱的检修对轴承和轴箱进行检查，看是否存在磨损、凹陷、错位以及裂口等情况，如果有，则需要进行相应的更换。
4. 齿轮传动组件的检修对齿轮传动组件进行检查，清洗，并检验其正常性能。
如果出现磨损或损坏等情况，则需要进行更换或磨光。
通过以上步骤，完成了对CRH3型动车组转向架的分解和检修，可确保其正常运行，从而为高速动车组提供更加安全和可靠的保障。

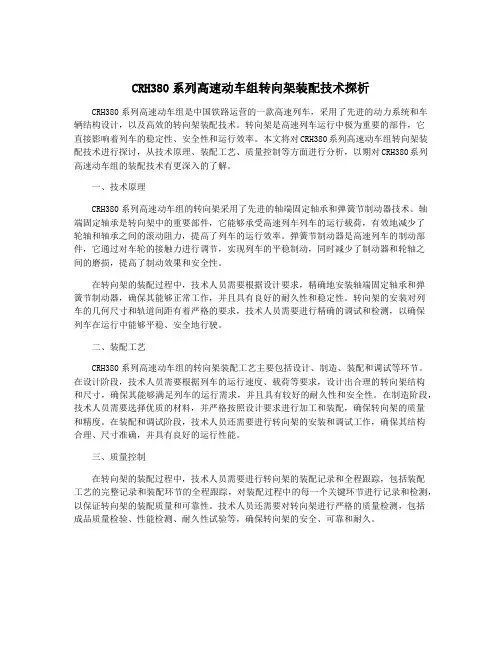

CRH380系列高速动车组转向架装配技术探析
CRH380系列高速动车组转向架装配技术探析CRH380系列高速动车组是中国铁路运营的一款高速列车，采用了先进的动力系统和车辆结构设计，以及高效的转向架装配技术。
转向架是高速列车运行中极为重要的部件，它直接影响着列车的稳定性、安全性和运行效率。
本文将对CRH380系列高速动车组转向架装配技术进行探讨，从技术原理、装配工艺、质量控制等方面进行分析，以期对CRH380系列高速动车组的装配技术有更深入的了解。
一、技术原理CRH380系列高速动车组的转向架采用了先进的轴端固定轴承和弹簧节制动器技术。
轴端固定轴承是转向架中的重要部件，它能够承受高速列车列车的运行载荷，有效地减少了轮轴和轴承之间的滚动阻力，提高了列车的运行效率。
弹簧节制动器是高速列车的制动部件，它通过对车轮的接触力进行调节，实现列车的平稳制动，同时减少了制动器和轮轴之间的磨损，提高了制动效果和安全性。
在转向架的装配过程中，技术人员需要根据设计要求，精确地安装轴端固定轴承和弹簧节制动器，确保其能够正常工作，并且具有良好的耐久性和稳定性。
转向架的安装对列车的几何尺寸和轨道间距有着严格的要求，技术人员需要进行精确的调试和检测，以确保列车在运行中能够平稳、安全地行驶。
二、装配工艺CRH380系列高速动车组的转向架装配工艺主要包括设计、制造、装配和调试等环节。
在设计阶段，技术人员需要根据列车的运行速度、载荷等要求，设计出合理的转向架结构和尺寸，确保其能够满足列车的运行需求，并且具有较好的耐久性和安全性。
在制造阶段，技术人员需要选择优质的材料，并严格按照设计要求进行加工和装配，确保转向架的质量和精度。
在装配和调试阶段，技术人员还需要进行转向架的安装和调试工作，确保其结构合理、尺寸准确，并具有良好的运行性能。
三、质量控制在转向架的装配过程中，技术人员需要进行转向架的装配记录和全程跟踪，包括装配工艺的完整记录和装配环节的全程跟踪，对装配过程中的每一个关键环节进行记录和检测，以保证转向架的装配质量和可靠性。

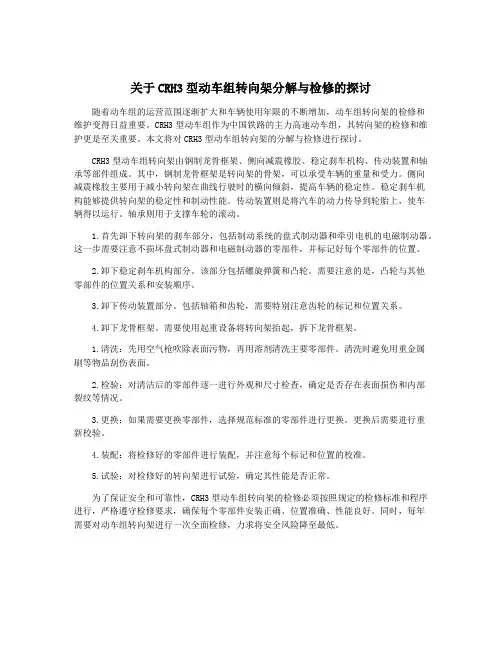

关于CRH3型动车组转向架分解与检修的探讨
关于CRH3型动车组转向架分解与检修的探讨随着动车组的运营范围逐渐扩大和车辆使用年限的不断增加，动车组转向架的检修和维护变得日益重要。
CRH3型动车组作为中国铁路的主力高速动车组，其转向架的检修和维护更是至关重要。
本文将对CRH3型动车组转向架的分解与检修进行探讨。
CRH3型动车组转向架由钢制龙骨框架、侧向减震橡胶、稳定刹车机构、传动装置和轴承等部件组成。
其中，钢制龙骨框架是转向架的骨架，可以承受车辆的重量和受力。
侧向减震橡胶主要用于减小转向架在曲线行驶时的横向倾斜，提高车辆的稳定性。
稳定刹车机构能够提供转向架的稳定性和制动性能。
传动装置则是将汽车的动力传导到轮胎上，使车辆得以运行。
轴承则用于支撑车轮的滚动。
1.首先卸下转向架的刹车部分，包括制动系统的盘式制动器和牵引电机的电磁制动器。
这一步需要注意不损坏盘式制动器和电磁制动器的零部件，并标记好每个零部件的位置。
2.卸下稳定刹车机构部分。
该部分包括螺旋弹簧和凸轮。
需要注意的是，凸轮与其他零部件的位置关系和安装顺序。
3.卸下传动装置部分。
包括轴箱和齿轮，需要特别注意齿轮的标记和位置关系。
4.卸下龙骨框架。
需要使用起重设备将转向架抬起，拆下龙骨框架。
1.清洗：先用空气枪吹除表面污物，再用溶剂清洗主要零部件。
清洗时避免用重金属刷等物品刮伤表面。
2.检验：对清洁后的零部件逐一进行外观和尺寸检查，确定是否存在表面损伤和内部裂纹等情况。
3.更换：如果需要更换零部件，选择规范标准的零部件进行更换。
更换后需要进行重新校验。
4.装配：将检修好的零部件进行装配，并注意每个标记和位置的校准。
5.试验：对检修好的转向架进行试验，确定其性能是否正常。
为了保证安全和可靠性，CRH3型动车组转向架的检修必须按照规定的检修标准和程序进行，严格遵守检修要求，确保每个零部件安装正确、位置准确、性能良好。
同时，每年需要对动车组转向架进行一次全面检修，力求将安全风险降至最低。

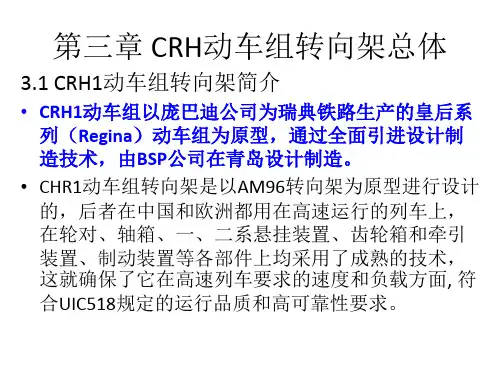

CRH动车组转向架-_转向架总体
1 为动车转向架 2为拖车转向架 动车转向架及拖车转向架分布图
3.1.1 各部分作用
构架 轮对轴箱 一系悬挂 二系悬挂（旁承） 驱动装置（电机悬挂装置） 基础制动装置 牵引装置 附件——传感器、撒砂装置、空气管路等； 轮缘润滑装置
3.1.2 主要技术参数
• • • • • • • • • 轴距 : 2700 mm 车轮直径: 915 mm 空气弹簧中心距 1860 mm 轴承直径 130mm 轴颈中心距 2070mm 重量 动车大约8.2t 拖车大约6.3t 速度 正常运行200km/h 最大速度220km/h 最大试验速度250km/h
• 动力转向架与非动力转向架的主要区别是 ：
– 动力转向架有2根动力轴，动力轴上装有两个 制动轮盘和一组齿轮箱； – 非动力转向架有2根非动力轴，非动力轴上装 有三个制动轴盘； – 动力转向架比非动力转向架多一个电机吊架。
3.4 CRH5 动车组转向架简介
• CRH5型动车组中的动车（第1，2，4，7，8号车），分别装 用了AX30499、AX109567、AX30500三种M转向架，其中1、 8号车所装的AX30499和AX109567转向架轴端布置有轴温传 感器、ATP/LKJ2000速度传感器以及接地回流装置，另外 AX30499转向架前端安装了轮缘润滑装置和扫石器，在2、4 、7号车AX30500转向架安装有加速度传感器。 • 动车转向架主要由焊接H型构架、一系悬挂及轮对轴箱定位 装置、二系悬挂及牵引装置、抗侧滚扭杆装置、上枕梁、 驱动装置（齿轮箱、万向轴等）、停放储能制动装置、基 础制动装置等组成。值得一提的是，CRH5动车的电机均采 用体悬方式。
动车转向架主要设备
• • • • 两个牵引电机驱动轴。 每轴有两个装在车轮上的制动盘。 制动单元装于端梁上。 信号系统和排障器 (仅某些转向架)
CRH3转向架第二组详解
牵引拉杆组 成
牵引电机组 成 牵引电动机 通风装置 天线组成
5
6 7 8
二系悬挂装置
横向悬挂装置 抗蛇行减振器 空气弹簧连杆
1
1 1 1
14
15 16 17
1
1 1 1
感应接收器 装置
轮缘润滑组 成 撒砂和排障 器
9
抗侧滚扭杆组成
1
18
1
CRH3拖车转向架
项 名称 目 1 2 3 数 项 名称 量 目 7 8 9 抗蛇行减振器 空气弹簧连杆 数量 1 1 拖车轮对 2 一系悬挂 1 装置
轴箱定位 1 装置
横向终点 1 止动装置 二系悬挂 1 装置 横向悬挂 1 装置
抗侧滚扭杆组成 1
4
10 拖车转向架构架 1
5
11
拖车转向架轴盘 1 制动组成
6
12 牵引拉杆
1
CRH3转向架
C R H 3 转 向 架 分 解 图
枕梁组成 电机悬挂 二系悬挂 构架装置
基础制动 一系悬挂
轮对轴箱
CRH3动力转向架
名称 1 2 3 4 整体动车轮对 一系悬挂装置 轴箱定位装置 横向终点止动装 置 数 量 2 1 1 1 项 目 10 11 12 13 名称 动力转向架 构架 轮盘制动组 成 数 量 1 1 1 1
转向架的主要部件
拖车转向架和动车转向架均包含以下主要部件： 轮对和轴箱、一系弹簧悬挂、转向架构架、 二系弹簧悬挂（空簧）、牵引杆、抗蛇行减震器、 停车制动装置、空气制动装置（拖车转向架上为 2×3个轴盘制动盘，直径为Φ670mm，动车转向 架上为2×2个轮盘制动盘）。
转向架的主要部件介绍
1.构架，固定转向架上各种设备的基础同时用于 传递牵引力及制动力，承受垂向力. 2.轮对，承受轴重载荷，符合EN规范. 3.一系悬挂，轮对的三相定位由一系悬挂决定， 一系悬挂保证列车高速平稳运行. 4.二系悬挂，采用空气弹簧和和辅助橡胶弹簧组 成.主要作用，支撑车体重量. 5.齿轮箱及机械传动装置，完成电动机与驱动轴 之间的速度转换.将机械功率由电机传至轮轴，再 生制动期间将机械功率传至电机. 6.其他部件；基础制动装置，安全和速度检测，
