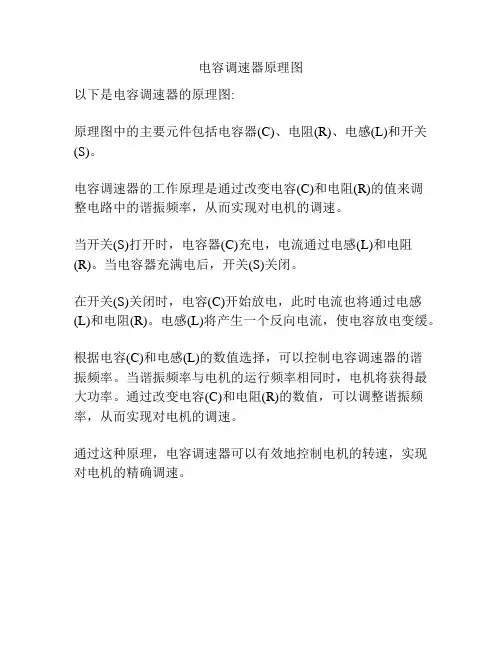

电容调速器原理图
以下是电容调速器的原理图:
原理图中的主要元件包括电容器(C)、电阻(R)、电感(L)和开关(S)。
电容调速器的工作原理是通过改变电容(C)和电阻(R)的值来调
整电路中的谐振频率，从而实现对电机的调速。
当开关(S)打开时，电容器(C)充电，电流通过电感(L)和电阻(R)。
当电容器充满电后，开关(S)关闭。
在开关(S)关闭时，电容(C)开始放电，此时电流也将通过电感(L)和电阻(R)。
电感(L)将产生一个反向电流，使电容放电变缓。
根据电容(C)和电感(L)的数值选择，可以控制电容调速器的谐
振频率。
当谐振频率与电机的运行频率相同时，电机将获得最大功率。
通过改变电容(C)和电阻(R)的数值，可以调整谐振频率，从而实现对电机的调速。
通过这种原理，电容调速器可以有效地控制电机的转速，实现对电机的精确调速。

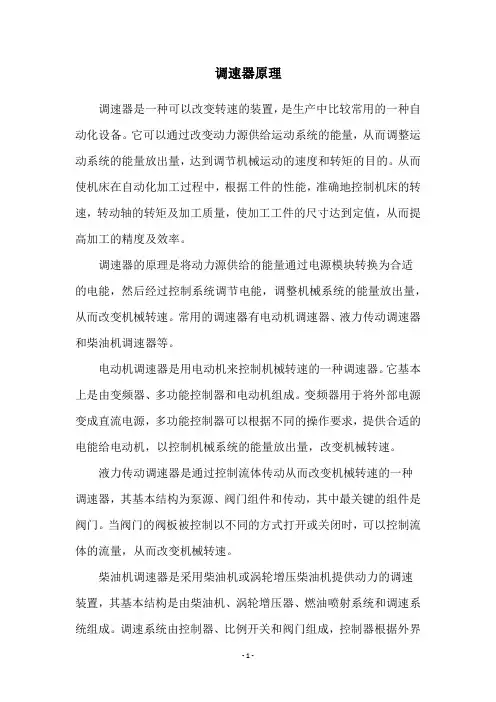

调速器原理调速器是一种可以改变转速的装置，是生产中比较常用的一种自动化设备。
它可以通过改变动力源供给运动系统的能量，从而调整运动系统的能量放出量，达到调节机械运动的速度和转矩的目的。
从而使机床在自动化加工过程中，根据工件的性能，准确地控制机床的转速，转动轴的转矩及加工质量，使加工工件的尺寸达到定值，从而提高加工的精度及效率。
调速器的原理是将动力源供给的能量通过电源模块转换为合适的电能，然后经过控制系统调节电能，调整机械系统的能量放出量，从而改变机械转速。
常用的调速器有电动机调速器、液力传动调速器和柴油机调速器等。
电动机调速器是用电动机来控制机械转速的一种调速器。
它基本上是由变频器、多功能控制器和电动机组成。
变频器用于将外部电源变成直流电源，多功能控制器可以根据不同的操作要求，提供合适的电能给电动机，以控制机械系统的能量放出量，改变机械转速。
液力传动调速器是通过控制流体传动从而改变机械转速的一种调速器，其基本结构为泵源、阀门组件和传动，其中最关键的组件是阀门。
当阀门的阀板被控制以不同的方式打开或关闭时，可以控制流体的流量，从而改变机械转速。
柴油机调速器是采用柴油机或涡轮增压柴油机提供动力的调速装置，其基本结构是由柴油机、涡轮增压器、燃油喷射系统和调速系统组成。
调速系统由控制器、比例开关和阀门组成，控制器根据外界信号控制阀门的开启度，改变燃油喷射时间，以控制柴油机工作转速。
调速器使用非常广泛，它可以控制机械运动系统的转速和转矩，从而提高传动机构的负载能力，节省能源，减少噪音，使机械设备的运行更加安全稳定，使机械设备具有更高的使用效率和更好的工作状态。
同时，还可以缩短加工时间，提高加工质量，满足企业的生产需求。
综上所述，调速器是一种很重要的自动化设备，可以控制机械转速，大大提高机械设备的使用效率以及准确度，同时也可以节约能源，减少噪音，使机械设备在生产中具有更安全的运行状态，使加工工件的尺寸达到定值，提高加工的精度以及效率，为企业的生产提供了有效的技术支持。

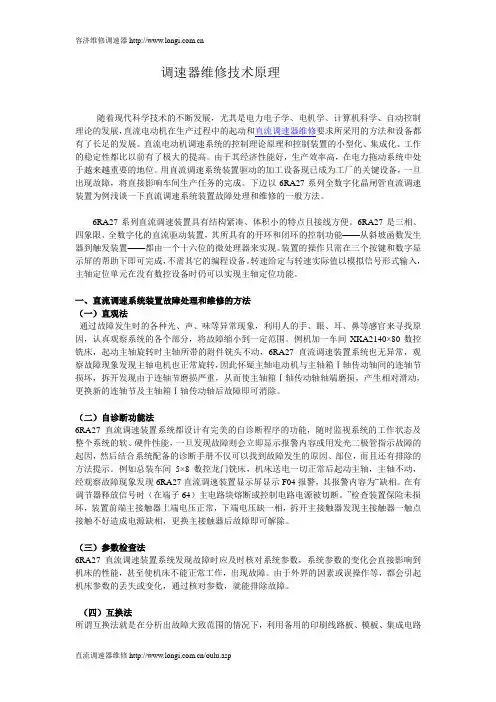

调速器维修技术原理随着现代科学技术的不断发展，尤其是电力电子学、电机学、计算机科学、自动控制理论的发展，直流电动机在生产过程中的起动和直流调速器维修要求所采用的方法和设备都有了长足的发展。
直流电动机调速系统的控制理论原理和控制装置的小型化、集成化、工作的稳定性都比以前有了极大的提高。
由于其经济性能好，生产效率高，在电力拖动系统中处于越来越重要的地位。
用直流调速系统装置驱动的加工设备现已成为工厂的关键设备，一旦出现故障，将直接影响车间生产任务的完成。
下边以6RA27系列全数字化晶闸管直流调速装置为例浅谈一下直流调速系统装置故障处理和维修的一般方法。
6RA27系列直流调速装置具有结构紧凑、体积小的特点且接线方便。
6RA27是三相、四象限、全数字化的直流驱动装置，其所具有的开环和闭环的控制功能——从斜坡函数发生器到触发装置——都由一个十六位的微处理器来实现。
装置的操作只需在三个按键和数字显示屏的帮助下即可完成，不需其它的编程设备。
转速给定与转速实际值以模拟信号形式输入，主轴定位单元在没有数控设备时仍可以实现主轴定位功能。
一、直流调速系统装置故障处理和维修的方法（一）直观法通过故障发生时的各种光、声、味等异常现象，利用人的手、眼、耳、鼻等感官来寻找原因，认真观察系统的各个部分，将故障缩小到一定范围。
例机加一车间XKA2140×80数控铣床，起动主轴旋转时主轴所带的附件铣头不动，6RA27直流调速装置系统也无异常，观察故障现象发现主轴电机也正常旋转，因此怀疑主轴电动机与主轴箱Ⅰ轴传动轴间的连轴节损坏，拆开发现由于连轴节磨损严重，从而使主轴箱Ⅰ轴传动轴轴端磨损，产生相对滑动，更换新的连轴节及主轴箱Ⅰ轴传动轴后故障即可消除。
（二）自诊断功能法6RA27直流调速装置系统都设计有完美的自诊断程序的功能，随时监视系统的工作状态及整个系统的软、硬件性能，一旦发现故障则会立即显示报警内容或用发光二极管指示故障的起因，然后结合系统配备的诊断手册不仅可以找到故障发生的原因、部位，而且还有排除的方法提示。

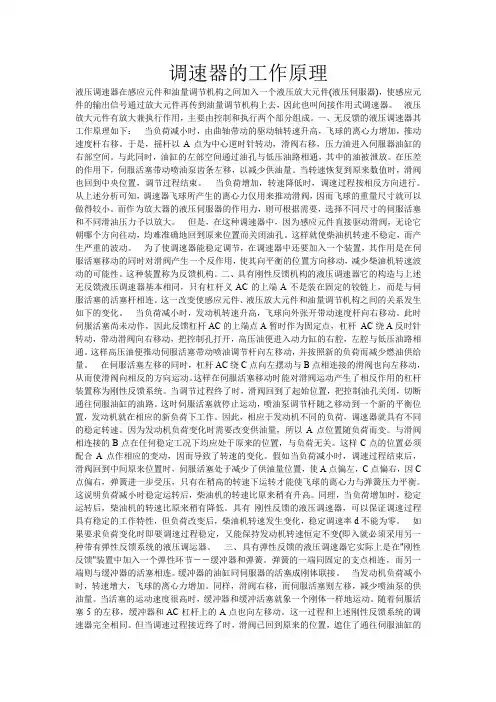

调速器的工作原理液压调速器在感应元件和油量调节机构之间加入一个液压放大元件(液压伺服器)，使感应元件的输出信号通过放大元件再传到油量调节机构上去，因此也叫间接作用式调速器。
液压放大元件有放大兼执行作用，主要由控制和执行两个部分组成。
一、无反馈的液压调速器其工作原理如下：当负荷减小时，由曲轴带动的驱动轴转速升高，飞球的离心力增加，推动速度杆右移。
于是，摇杆以A点为中心逆时针转动，滑阀右移，压力油进入伺服器油缸的右部空间。
与此同时，油缸的左部空间通过油孔与低压油路相通，其中的油被泄放。
在压差的作用下，伺服活塞带动喷油泵齿条左移，以减少供油量。
当转速恢复到原来数值时，滑阀也回到中央位置，调节过程结束。
当负荷增加，转速降低时，调速过程按相反方向进行。
从上述分析可知，调速器飞球所产生的离心力仅用来推动滑阀，因而飞球的重量尺寸就可以做得较小。
而作为放大器的液压伺服器的作用力，则可根据需要，选择不同尺寸的伺服活塞和不同滑油压力予以放大。
但是，在这种调速器中，因为感应元件直接驱动滑阀，无论它朝哪个方向往动，均难准确地回到原来位置而关闭油孔。
这样就使柴油机转速不稳定，而产生严重的波动。
为了使调速器能稳定调节，在调速器中还要加入一个装置，其作用是在伺服活塞移动的同时对滑阀产生一个反作用，使其向平衡的位置方向移动，减少柴油机转速波动的可能性。
这种装置称为反馈机构。
二、具有刚性反馈机构的液压调速器它的构造与上述无反馈液压调速器基本相同，只有杠杆义AC的上端A不是装在固定的铰链上，而是与伺服活塞的活塞杆相连。
这一改变使感应元件、液压放大元件和油量调节机构之间的关系发生如下的变化。
当负荷减小时，发动机转速升高，飞球向外张开带动速度杆向右移动。
此时伺服活塞尚未动作，因此反馈杠杆AC的上端点A暂时作为固定点，杠杆AC绕A反时针转动，带动滑阀向右移动，把控制孔打开，高压油便进入动力缸的右腔，左腔与低压油路相通。
这样高压油便推动伺服活塞带动喷油调节杆向左移动，并按照新的负荷而减少燃油供给量。

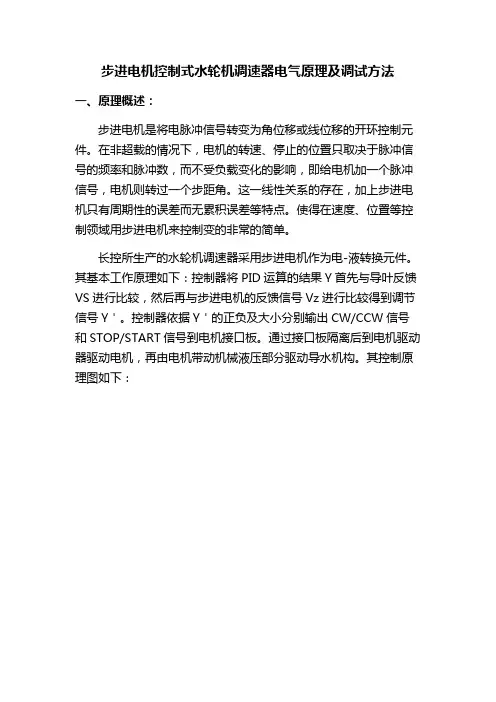

步进电机控制式水轮机调速器电气原理及调试方法一、原理概述：步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。
在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。
这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。
使得在速度、位置等控制领域用步进电机来控制变的非常的简单。
长控所生产的水轮机调速器采用步进电机作为电-液转换元件。
其基本工作原理如下：控制器将PID 运算的结果Y 首先与导叶反馈VS 进行比较，然后再与步进电机的反馈信号Vz 进行比较得到调节信号Y ＇。
控制器依据Y ＇的正负及大小分别输出CW/CCW 信号和STOP/START 信号到电机接口板。
通过接口板隔离后到电机驱动器驱动电机，再由电机带动机械液压部分驱动导水机构。
其控制原理图如下：机械液压系统驱动器步进电机导叶接力器+12V-12V 24V+24V-+12VAG NDDZJDFKDJ 中接反馈VzCSDSTOP/STARTCW/CCW导叶反馈VS电机接口板工作电源S T O P /S T A R T C W /C C W导叶反馈V SPCC数字量输出951LOW SPEEDHIGH SPEED JXZSPEED导叶反馈V aCSD 106117Va AGND开度表二、调试方法：1.电气中位：首先机械部分调整完毕后，将调速器切至机手动状态,用万用表的DC20V档监测电机位移传感器输出端与AGND之间的电压。
通过调整传感器的安装位置使电压为<±0.1V。
（或者观察触摸屏显示的电机反馈值是否>±1%。
）调整完毕后必须将锁紧螺母锁死！2．调零调幅将调速器切至机手动状态,操作手轮使导叶全关, 调整电机驱动I/O板上的电位器W1,用万用表的DC20V档测量J1-3(接黑表笔)与J1-5之间的电压为0.05V左右. 操作手轮使导叶全开, 调整电机驱动I/O板上的电位器W2,用万用表的DC20V档测量J1-3(接黑表笔)与J1-5之间的电压为9.99V左右.调零AGND调幅Va3.电机参数调整（此项参数出厂时已整定好，请勿轻易变动）：a.电机运行速度电机在运行过程中按照设定好的速度旋转，分为低速和高速两个档次。

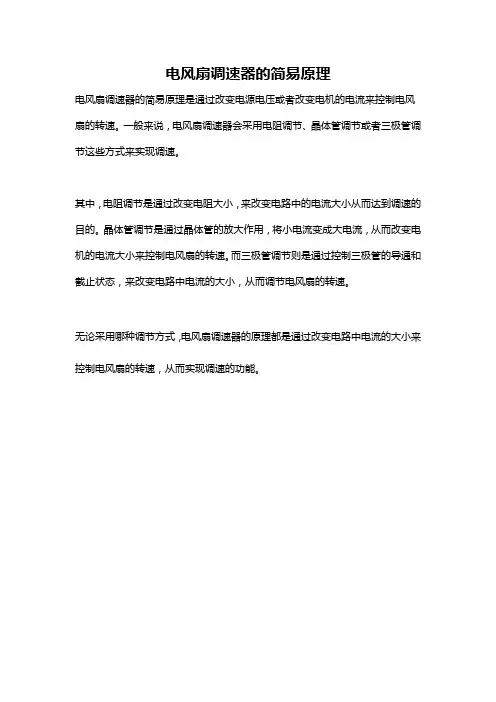

电风扇调速器的简易原理
电风扇调速器的简易原理是通过改变电源电压或者改变电机的电流来控制电风扇的转速。
一般来说，电风扇调速器会采用电阻调节、晶体管调节或者三极管调节这些方式来实现调速。
其中，电阻调节是通过改变电阻大小，来改变电路中的电流大小从而达到调速的目的。
晶体管调节是通过晶体管的放大作用，将小电流变成大电流，从而改变电机的电流大小来控制电风扇的转速。
而三极管调节则是通过控制三极管的导通和截止状态，来改变电路中电流的大小，从而调节电风扇的转速。
无论采用哪种调节方式，电风扇调速器的原理都是通过改变电路中电流的大小来控制电风扇的转速，从而实现调速的功能。
