水厂配电系统介绍

水厂中电气自动化的应用与维护水厂中的电气自动化是指在水处理过程中，利用电气设备和自动控制系统来实现水质监测、水压控制、流量调节等工作的自动化处理。

这样可以大大提高水厂的生产效率和水质稳定性，减少人为因素对水质造成的影响。

在水厂中，电气自动化主要应用于以下几个方面：1. 自动化控制系统：水厂中的各个工艺单元，如污水处理、沉淀、过滤和消毒等过程，都需要精确的控制和监测。

自动化控制系统可以实现对各个工艺单元的自动控制，保证水质的稳定和消毒效果的达标。

2. 监测与调节：水厂需要对水质进行实时监测，以保证水质达到标准。

电气自动化可以实现对水源水质、出水水质、污水排放等参数的监测，并根据监测结果进行调节，保证水质的稳定性。

3. 设备维护与故障检修：电气自动化可以对水厂中的设备进行实时的监测和诊断，当设备发生故障时，可以及时发出报警信号并提供故障诊断信息，以便维修人员进行及时的维护和故障检修。

这样可以大大减少故障对水厂正常运行的影响，提高设备的可靠性和运行效率。

4. 能源管理与节能：电气自动化可以对水厂中的能源进行监测和管理，如电力、水和气等。

通过对能源的动态监测和调节，可以实现能源的合理利用和节能减排，降低运行成本。

1. 定期巡检与维护：对自动控制系统中的各个设备进行定期巡查和维护，检查设备的工作状态和性能，及时发现和处理可能存在的故障和问题。

2. 数据监测与分析：对自动控制系统中的各个参数进行实时监测和记录，对监测数据进行分析和评估，发现突变和异常情况，及时采取措施进行调整和修复。

3. 故障检修与更换：当设备发生故障或出现故障预警时，需要及时进行故障检修或更换受损设备，以保证整个系统的正常运行。

4. 系统升级与优化：随着技术的不断发展，水厂中的电气自动化系统也需要进行升级和优化，以适应新的工艺需求和环保要求。

维护人员需要及时关注技术动态，对系统进行升级和改造，以提高系统的性能和稳定性。

水厂中的电气自动化应用与维护是确保水质稳定和提高生产效率的重要环节，需要定期进行维护和监测工作，以保证整个系统的稳定运行。

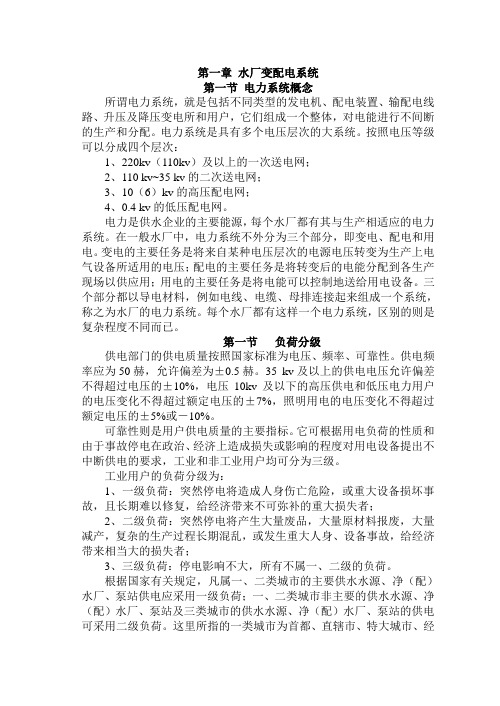

第一章水厂变配电系统第一节电力系统概念所谓电力系统，就是包括不同类型的发电机、配电装置、输配电线路、升压及降压变电所和用户，它们组成一个整体，对电能进行不间断的生产和分配。

电力系统是具有多个电压层次的大系统。

按照电压等级可以分成四个层次：1、220kv（110kv）及以上的一次送电网；2、110 kv~35 kv的二次送电网；3、10（6）kv的高压配电网；4、0.4 kv的低压配电网。

电力是供水企业的主要能源，每个水厂都有其与生产相适应的电力系统。

在一般水厂中，电力系统不外分为三个部分，即变电、配电和用电。

变电的主要任务是将来自某种电压层次的电源电压转变为生产上电气设备所适用的电压；配电的主要任务是将转变后的电能分配到各生产现场以供应用；用电的主要任务是将电能可以控制地送给用电设备。

三个部分都以导电材料，例如电线、电缆、母排连接起来组成一个系统，称之为水厂的电力系统。

每个水厂都有这样一个电力系统，区别的则是复杂程度不同而已。

第一节负荷分级供电部门的供电质量按照国家标准为电压、频率、可靠性。

供电频率应为50赫，允许偏差为±0.5赫。

35 kv及以上的供电电压允许偏差不得超过电压的±10%，电压10kv及以下的高压供电和低压电力用户的电压变化不得超过额定电压的±7%，照明用电的电压变化不得超过额定电压的±5%或－10%。

可靠性则是用户供电质量的主要指标。

它可根据用电负荷的性质和由于事故停电在政治、经济上造成损失或影响的程度对用电设备提出不中断供电的要求，工业和非工业用户均可分为三级。

工业用户的负荷分级为：1、一级负荷：突然停电将造成人身伤亡危险，或重大设备损坏事故，且长期难以修复，给经济带来不可弥补的重大损失者；2、二级负荷：突然停电将产生大量废品，大量原材料报废，大量减产，复杂的生产过程长期混乱，或发生重大人身、设备事故，给经济带来相当大的损失者；3、三级负荷：停电影响不大，所有不属一、二级的负荷。

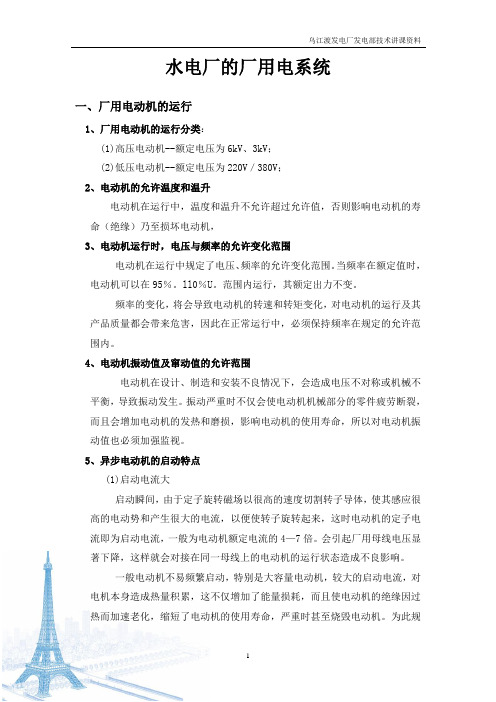

水电厂的厂用电系统一、厂用电动机的运行1、厂用电动机的运行分类：(1)高压电动机--额定电压为6kV、3kV；(2)低压电动机--额定电压为220V／380V；2、电动机的允许温度和温升电动机在运行中，温度和温升不允许超过允许值，否则影响电动机的寿命（绝缘）乃至损坏电动机，3、电动机运行时，电压与频率的允许变化范围电动机在运行中规定了电压、频率的允许变化范围。

当频率在额定值时，电动机可以在95％。

ll0％U。

范围内运行，其额定出力不变。

频率的变化，将会导致电动机的转速和转矩变化，对电动机的运行及其产品质量都会带来危害，因此在正常运行中，必须保持频率在规定的允许范围内。

4、电动机振动值及窜动值的允许范围电动机在设计、制造和安装不良情况下，会造成电压不对称或机械不平衡，导致振动发生。

振动严重时不仅会使电动机机械部分的零件疲劳断裂，而且会增加电动机的发热和磨损，影响电动机的使用寿命，所以对电动机振动值也必须加强监视。

5、异步电动机的启动特点(1)启动电流大启动瞬间，由于定子旋转磁场以很高的速度切割转子导体，使其感应很高的电动势和产生很大的电流，以便使转子旋转起来，这时电动机的定子电流即为启动电流，一般为电动机额定电流的4—7倍。

会引起厂用母线电压显著下降，这样就会对接在同一母线上的电动机的运行状态造成不良影响。

一般电动机不易频繁启动，特别是大容量电动机，较大的启动电流，对电机本身造成热量积累，这不仅增加了能量损耗，而且使电动机的绝缘因过热而加速老化，缩短了电动机的使用寿命，严重时甚至烧毁电动机。

为此规定，在正常情况下，允许在冷态下连续启动2～3次，在热态下连续启动l～2次，在事故处理时，可以视具体情况多启动1次。

(2)启动转矩小启动转矩小，因此应尽可能采取有效措施，增加启动转矩。

如绕线式电动机启动时，在转子绕组中串人启动电阻，就是为了限制启动电流和增加启动转矩。

6、异步电动机的启动方法(1)直接启动。

水厂水泵站供配电系统优化设计2西咸新区能源金贸实业有限公司陕西省西安市 710000摘要：伴随着我国经济社会不断提高，人们的生活质量也在不断提高，而水资源作为人们生活中最基础的能源需求也在逐渐提高。

自来水厂是我国居民最常接触水资源处理厂，因此，自来水厂也承担着我国居民用水和取水的主要责任。

伴随着我国居民对水资源需求量的提高，传统的自来水厂已无法满足我国居民的需求，因此针对自来水厂进行优化从而提高生产效率是我国自来水厂发展中最为重要的一个环节。

关键词：自来水厂；水泵站；供配电系统我国如今自来水厂均为二级供电负荷，传统供电系统虽然能够满足人们对水资源输送的效率，但是伴随着经济不断上升。

水资源的需求也会增大因此，实现水泵站共配电系统的优化，能够有效提高供电水平从而更好推进自来水厂的工作效率。

可以通过对高低压配电节能选用、节能电气设备讨论、在线监测运行状态、科学设计配电线路等策略从而提高水厂的运行效率。

提高自来水厂的供电系统，不仅能够提高生产效率，还能保证人们生活的稳定性。

在日常生活中，常常会因为断电而停水为人们生活带来损失和生活不稳定，而优化配电系统能够减少工厂的损失，并且也能提高城市居民的生活质量。

1自来水厂水泵站供配电系统概念通过实际的调查发现，我国出现非计划停水事件有80%至90%都是因为自来水厂水泵供电系统突然断电导致的，因此，想要提高自来水厂的未来发展方向以及生产质量，就需要保证电气系统工作效率能够顺利进行。

同时，伴随着我国人口资源不断提高，水资源短缺的问题也逐渐显露出来，虽然我国为资源大国，水资源较为丰富但是人均用水还是较为紧张。

我如今的配电环境主要限制于周期性较长的工作环境中，因为许多水泵站建设的距离离城市居民距离较远，在运输过程中，想要提高输送距离，可以在设置水管时选择较多的配电系统。

根据调查发现，我国大部分自来水厂生产成本都来自电力设备运行，因为在工作过程中，由于涉及路程较远需要电力系统较为繁杂，所以电力费用逐渐昂贵。

水厂中电气自动化的应用与维护水厂是生产供应城市生活和工业用水的重要设施，它承担着调节水质、水量和水压的重要任务。

在水厂中，电气自动化系统的应用对于确保水厂运行稳定、高效是至关重要的。

本文将重点介绍水厂中电气自动化的应用与维护。

1. 控制系统水厂中的各种设备需要准确的控制和调节，以保证供水系统的稳定运行。

电气自动化系统通过PLC、DCS等控制器对水处理设备进行控制，实现对流程参数、设备状态等信息的实时监测和控制。

通过设定合理的控制策略，可以有效地提高生产效率，降低能源消耗，减少运行成本。

水厂中的电气自动化系统通过监控系统实现对水处理设备、管网、水质等参数的实时监测。

监控系统可以及时发现设备故障、管网漏损、水质异常等问题，并对问题进行报警处理，从而保证水厂运行的安全可靠。

3. 数据采集与处理电气自动化系统通过数据采集设备对各种参数进行实时采集，并对数据进行处理、分析与存储。

可以通过对历史数据的分析，及时发现设备运行的趋势和异常变化，以便进行相应的维护和调整。

4. 远程控制与监测水厂中的电气自动化系统通过网络通信技术，实现了水厂设备的远程控制和监测。

运维人员可以通过远程终端对水厂设备进行监测和控制，及时处理设备故障和异常情况。

二、电气自动化在水厂中的维护1. 定期检查和保养设备水厂中的各种电气设备需要定期进行检查和保养，以确保设备的正常运行。

包括对控制系统、监控系统、数据采集设备等设备进行定期巡检，清洁设备内部和外部的灰尘和杂物，检查设备的接线和接头是否松动，确保设备的稳定运行。

2. 及时处理设备故障水厂中的电气设备可能会因为老化、磨损或外部因素导致故障，需要及时处理。

当设备发生故障时，运维人员需要迅速到现场进行处理，以避免对水厂生产造成影响。

3. 更新维护信息系统水厂中的电气自动化系统需要建立完善的维护信息系统，对设备的维护工作进行记录和管理。

记录设备的维护情况、故障处理过程和经验教训，为今后设备的维护工作提供参考依据。

水厂中电气自动化的应用与维护水厂是为了保障城市居民生活用水安全而建设的重要设施。

在水厂中，电气自动化技术的应用已经成为提高生产效率、保障水质安全的关键手段。

本文将就水厂中电气自动化的应用与维护进行详细探讨。

1. 设备控制系统水厂中的水处理设备需要按照一定的工艺流程进行运行，而这些设备的启停、运行参数的调节需要通过电气控制系统来实现。

传统的手动控制方式往往会造成操作人员的疏忽和误操作，而电气自动化技术可以通过程序控制实现设备的精确控制，提高了生产效率，保障了水质安全。

2. 数据采集与监控水厂中涉及到大量的生产数据和设备运行状态数据，通过电气自动化系统可以实现这些数据的实时采集和监控。

操作人员可以通过监控系统随时掌握水厂设备运行情况，及时发现并处理异常情况，保障了水厂的正常运行。

3. 远程控制与管理随着互联网技术的发展，电气自动化系统可以实现对水厂设备的远程控制与管理。

这意味着水厂管理人员可以通过网络随时随地对水厂设备进行控制与监管，大大提高了管理的便捷性和灵活性。

二、电气自动化在水厂中的维护1. 定期检查与维护水厂中的电气自动化设备需要进行定期的检查与维护，以确保设备的正常运行。

特别是一些关键的控制设备，需要进行定期的清洁和保养，及时发现并修复设备的故障。

2. 系统升级与优化随着科技的不断发展，水厂中的电气自动化系统也需要进行不断的升级与优化。

新的控制技术和设备可以为水厂带来更高的效率和更可靠的运行，因此水厂管理人员需要及时了解最新的技术发展动态，对系统进行合适的升级。

3. 人员培训与技术支持水厂中的电气自动化系统需要专业的操作与维护人员进行管理，因此水厂管理部门需要对相关人员进行定期的培训，使其掌握最新的技术知识和操作技能。

水厂也需要与技术供应商保持良好的合作关系，及时获得技术支持与服务。

1. 大数据与人工智能技术的应用随着大数据与人工智能技术的不断发展，这些技术将在水厂中得到广泛的应用。

通过对数据的分析与挖掘，可以为水厂提供更加精准的生产控制和管控服务，提高生产效率和水质安全。

水厂中电气自动化的应用与维护水厂是生活中不可或缺的基础设施之一，它的运营和维护对于确保供水质量和供水稳定具有重要意义。

而在现代化水厂中，电气自动化技术的应用起到了至关重要的作用。

本文将讨论水厂中电气自动化的应用以及相应的维护工作。

1. 水处理过程控制：水厂的主要任务是将原水处理成合格的饮用水，电气自动化系统通过传感器和控制器实现对水处理过程中各个环节的监测和控制。

根据原水水质的实时变化情况，自动调节加药量和搅拌速度，确保水质指标达到要求。

2. 输水管网控制：水厂通过电气自动化系统对输水管网的流量、水压和水质进行监测和控制。

传感器和流量计等设备可以实时监测各个节点的数据，通过控制器和执行机构自动调节管道的阀门和泵的运行状态，确保水的流向和压力在合理范围内。

3. 设备维护管理：电气自动化系统可以记录设备的运行状态、故障信息和维护记录，通过数据分析和故障预测算法提前发现设备问题，并提供相应的维护建议。

这样可以最大程度地减少设备故障和停机时间，提高设备的运行可靠性和维护效率。

1. 软件更新与升级：随着科技的不断发展，水厂中的电气自动化软件也需要不断更新和升级。

维护人员需要定期检查系统中的软件版本，并及时进行升级，以确保系统的稳定性和安全性。

2. 设备巡检与维修：定期对电气自动化系统中的设备进行巡检，包括传感器、控制器和执行机构等，发现问题及时维修或更换故障设备，减少因设备故障引起的生产停机时间。

3. 数据备份与恢复：水厂中的电气自动化系统产生了大量的数据，这些数据对于系统的正常运行和后续分析至关重要。

维护人员需要定期备份系统中的数据，并建立完善的数据恢复机制，以防止数据丢失造成的损失。

4. 告警管理：电气自动化系统中的告警信息能够及时提醒维护人员设备的异常状态。

维护人员需要及时处理告警信息，对设备进行检修或调整，确保系统的稳定运行。

5. 培训与知识更新：随着电气自动化技术的不断更新，维护人员需要进行定期培训和学习，了解最新的技术和方法。

水厂中电气自动化的应用与维护随着科技的不断发展和水资源管理的日益重要，水厂中电气自动化应用变得越来越普遍。

电气自动化在水厂中的应用主要包括供电系统、控制系统、自动化仪表等方面。

本文将主要介绍水厂中电气自动化的应用以及维护工作。

水厂的供电系统是电气自动化的重要应用领域之一。

供电系统主要包括高压供电系统和低压供电系统。

高压供电系统主要负责将外部电网的高压电力转化为水厂所需的低压电力。

在电气自动化中，可以使用变压器、断路器、开关等设备来实现高低压电力的转换。

通过电气自动化控制系统，可以实现供电系统的自主监控和故障诊断，并采取相应的措施进行修复和保护。

水厂中的控制系统也是电气自动化的重要应用领域。

控制系统主要负责监测和控制水厂的各种工艺设备，确保水质和水量的稳定性和安全性。

在电气自动化中，可以使用PLC （可编程逻辑控制器）、DCS（分布式控制系统）等设备来实现对水厂控制系统的自动化控制。

通过控制系统，可以实现水源的自动控制、清洁设备的控制、水质的监测和调节等功能。

自动化仪表也是水厂中电气自动化的重要组成部分。

自动化仪表主要用于测量、监测和控制水厂的各种参数，如水位、流速、温度、压力等。

在电气自动化中，可以使用流量计、温度计、压力传感器等设备来实现对水厂仪表参数的自动化测量和控制。

通过自动化仪表的应用，可以实现对水源的实时监测和调节，提高水资源利用率和水质安全性。

在水厂中，电气自动化的维护工作也非常重要。

定期检查和维护供电系统是保证水厂正常运行的基本要求。

定期检查供电设备的工作状态，清理设备的灰尘和积水，及时更换老化的部件和设备。

定期检查和维护控制系统，包括PLC、DCS等设备的正常运行。

确保控制系统的稳定性和可靠性，及时处理控制系统中的错误和故障。

自动化仪表也需要定期检查和维护，包括校准、更换和修复仪表设备。

通过定期维护和保养，可以提高电气自动化设备的使用寿命和运行稳定性，减少故障和停工时间。

水厂中电气自动化的应用和维护对于保证水厂正常运行和提高水质水量非常重要。

小型水厂走线说明一、动力线：1、配电室——控制柜此电源为净水系统总电源输入，此项包括变压器在工艺房内和变压器在工艺房外部。

变压器在工艺房，从外部输入的为高压电，电压大于 6.3KV，输入为三相电A+B+C；变压器在工艺房外，从外部输入为三相四线电：A+B+C+N。

2、负载水泵（包括一级提水、二级供水、反冲洗）电缆为负载电缆，功率比较大，根数与水泵个数相同，电缆直径与水泵功率有关。

一级供水分为：（1）当一级供水泵离净水设备300米以内时，采用电缆铺设。

电缆走向为：控制室—一级提水泵。

（2）当超过300米时，净水设备入口采用电动阀控制，一级提水水泵采用压差控制。

电缆走向为：控制柜—电动阀。

二级供水，根据条件不同对负载采用两种控制方式，电动阀和供水泵。

当水厂高度满足不了用户需要高度时采用供水泵供水方式，当水厂高度满足用户需要高度时采用电动阀供水方式。

电缆走向分三种：（1）控制柜—二级供水泵（2）控制柜—二级供水电动阀（3）控制柜—二级供水泵、控制柜—二级供水电动阀反冲洗采用反冲洗泵进行反冲洗。

电缆走向：控制柜—反冲洗泵。

3、加药系统此电缆一般选为1mmX3动力电缆，共有2根，分别是：搅拌控制箱和加药泵控制线，根数与搅拌控制箱和加药泵个数相同。

电缆走向：控制柜——加药系统。

4、电动阀（包括入水、出水、反冲、排泥）采用6芯控制电缆控制。

电缆走向：控制柜—电动阀二、信号线：1、压力传感器此压力传感器安装在二级供水输出管道上，适用于采用二级供水泵的场合。

一般情况采用2芯屏蔽电缆，当用远传压力表传输信号时，需采用3芯电缆。

电缆走向：控制柜—压力传感器。

2、液位传感器检测蓄水池液位，当多个蓄水池，并且水池不联通，每个水池都有一台液位计，若所有蓄水池都联通只需一台液位计。

每个液位计有一条2芯屏蔽电缆。

电缆走向：控制柜—蓄水池。

3、水头损失此电缆采用双芯线。

电缆走向：控制柜——净水设备。

4、流量计一般进行出水流量检测，当大于5000T/d时，入水流量和二级供水出口流量都要检测，入水流量计数量与净水设备单体数目相同，出水流量计数量与供水主管道条数相等。
