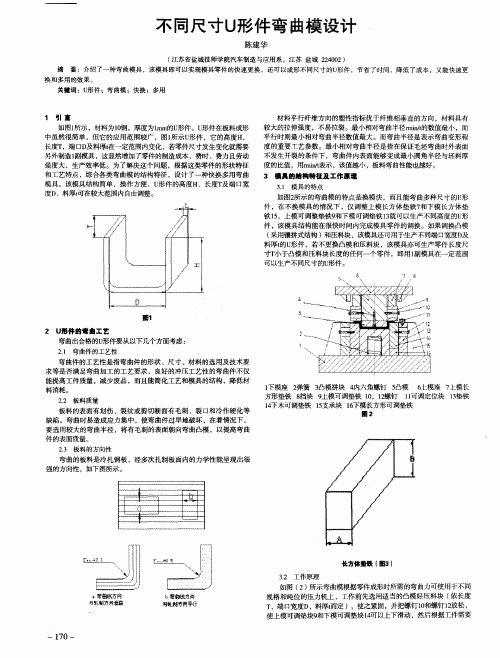

U形件弯曲模具设计说明书

弯曲模具设计说明书弯曲模具设计说明书1：弯曲模具设计概述1.1 弯曲模具设计的背景和目的1.2 弯曲模具设计的范围和约束条件 1.3 弯曲模具设计的主要目标和要求2：弯曲模具技术要求2.1 弯曲模具的材料选择和性能要求 2.2 弯曲模具的尺寸和公差要求2.3 弯曲模具的加工工艺和工艺要求3：弯曲模具的结构设计3.1 弯曲模具的整体结构设计3.2 弯曲模具的工作部位设计3.3 弯曲模具的夹持和定位设计3.4 弯曲模具的导向和定位设计3.5 弯曲模具的冷却和散热设计4：弯曲模具的配套设备和工装4.1 弯曲模具的千斤顶和液压系统4.2 弯曲模具的送料系统4.3 弯曲模具的夹具和夹具系统4.4 弯曲模具的测量和检测设备4.5 弯曲模具的辅助工装和辅助设备5：弯曲模具的制造和维护5.1 弯曲模具的制造工艺和制造流程5.2 弯曲模具的装配和调试过程5.3 弯曲模具的使用和使用注意事项5.4 弯曲模具的维护和保养方法6：弯曲模具的性能测试和验证6.1 弯曲模具的负荷测试和耐久性验证6.2 弯曲模具的尺寸准确性测试和精度验证 6.3 弯曲模具的可靠性评估和故障分析7：弯曲模具的标准和法规7.2 弯曲模具的使用安全规定和操作规程7.3 弯曲模具的环境保护要求和限制条件附件：1：弯曲模具设计图纸及CAD文件2：弯曲模具工艺流程图3：弯曲模具材料报告和测试报告法律名词及注释：1：《模具设计专利法》：专门关于模具设计与制造的法律法规。

2：《职业安全与健康法》：规范工作场所的安全与健康要求。

3：《环境保护法》：保护环境和预防污染的法律法规。

U型弯曲模课程设计目录一、摘要二、任务书三、冲压零件的工艺性分析四、制定冲压工艺方案五、毛坯展开长度的确定六、落料冲孔模设计计算七、弯曲力的计算八、压力机的选择九、弯曲模工作部分尺寸的确定十、弯曲模模架及主要零件设计十一、装配图十二、总结十三、参考文献一、摘要弯曲工艺的基本运动是卸料板先与板料接触并压死，凸模下降至与板料接触，并继续下降进入凹模，凸、凹模及板料产生相对运动，导致板料变形折弯，然后凸、凹模分开，弯曲凹模上的顶杆（或滑块）把弯曲边推出，完成弯曲运动。

卸料板及顶杆的运动是非常关键的，为了保证弯曲的质量或生产效率，必须首先控制卸料板的运动，让它先于凸模与板料接触，并且压料力一定要足够，否则弯曲件尺寸精度差，平面度不良；其次，应确保顶杆力足够，以使它顺利地把弯曲件推出，否则弯曲件变形，生产效率低。

对于精度要求较高的弯曲件，应特别注意一点，最好在弯曲运动中，要有一个运动死点，即所有相关结构件能够碰死。

关键词：弯曲凹模凸模卸料板二、任务书《冲压工艺与模具设计》机械工学院姓名：学号一设计题目 U型件弯曲二设计内容要求材料： 08厚度： t=1mm大批量生产指导教师董瑞华 2014年6月三、冲压零件的工艺性分析1、材料该工件采用08号钢，其为极软的碳素钢，强度、硬度很低，而韧性和塑性极高，具有良好的深冲、拉延、弯曲和镦粗等冷加工性能、焊接性能。

查《冲压工艺及模具设计》表5-2可得08号碳素钢垂直轧制方向相对弯曲半径min /t0.4r 。

工件弯曲半径r=1mm，均大于以上条件下最小弯曲半径，因此此工件一次弯曲可以成型不会弯裂。

2、工件结构工件为圆形带孔弯曲件，孔在底部并且不在弯曲变形区。

3、尺寸精度该件各部分尺寸为自由尺寸，可看做IT14级，普通弯曲工艺工艺均能满足要求。

四、制定冲压工艺方案方案A:通过该工件的结构、精度工艺性分析以确定该工件可以采取弯曲连续模一次型成型。

方案B:需要两套模具，先冲孔落料，再弯曲工件。

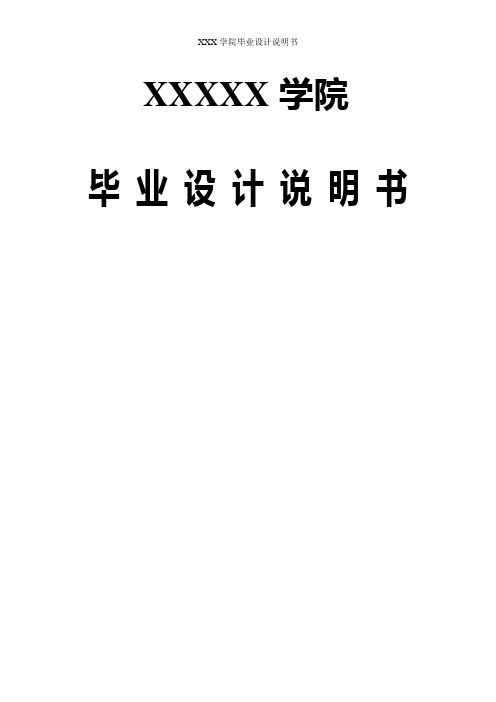

XXX学院毕业设计说明书XXXXX学院毕业设计说明书设计题目: 弯曲片冲压工艺及模具设计学生姓名：需要零件图和装配图的加QQ 928608478 备注课程设计学号：专业班级：指导教师：日期年月日目录摘要 (2)引言 (3)1 冲裁件的工艺性分析 (5)1.1 冲裁件的结构工艺性 (6)1.1.1 冲裁件的形状 (6)1.1.2 冲裁件的尺寸精度 (6)2 制件冲压工艺方案的确定 (6)2.1 冲压工序的组合 (6)2.2 冲压顺序的安排 (7)3 制件排样图的设计及材料利用率的计算 (7)3.1 展开尺寸的计算 (7)3.2 制件排样图的设计 (8)3.2.1 搭边与料宽 (8)3.2.2 材料利用率的计算 (9)4 确定总冲压力和选用压力机及计算压力中心 (10)4.1 冲压力 (10)4.1.1 冲裁力的计算 (10)4.1.2 卸料力、推件力及顶件力的计算 (10)4.1.3 弯曲力的计算 (13)4.2 压力中心的计算 (13)4.3 压力机的选用 (14)5 凸、凹模刃口尺寸计算 (14)5.1 凸、凹模刃口尺寸计算原则 (14)5.2 凸、凹模刃口尺寸计算方法 (16)5.2.1 凸模和凹模分开加工 (16)5.3 弯曲 (17)6 模具整体结构形式设计 (18)7 模具零件的结构设计 (19)8 模具的总装配 (20)设计小结 (21)致谢 (25)参考文献 (26)随着模具制造的技能化逐步向科学化发展，逐渐由以前手动方式发展为利用软件等高科技方式来辅助设计的完成。

冷冲模是其中的一种。

课程设计是在模具专业理论教学之后进行的实践性教学环节。

是对所学知识的一次总检验，是走向工作岗位前的一次实战演习。

其目的是，综合运用所学课程的理论和实践知识,设计一副完整的模具训练、培养和提高自己的工作能力。

巩固和扩充模具专业课程所学内容，掌握模具设计与制造的方法、步骤和相关技术规范。

熟练查阅相关技术资料。

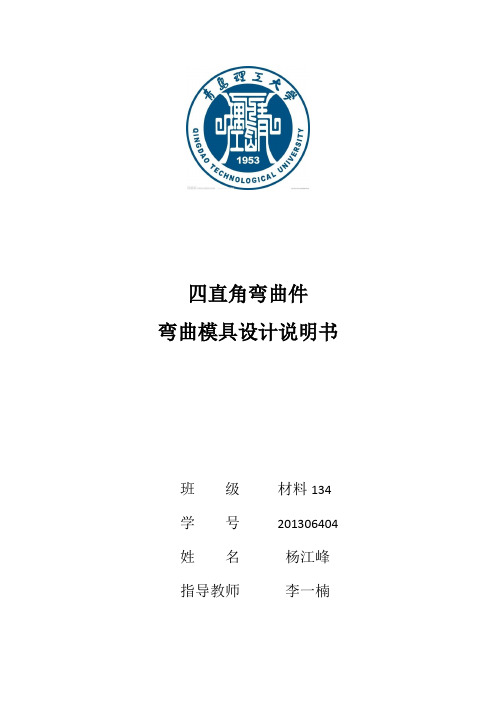

四直角弯曲件弯曲模具设计说明书班级材料134学号*********姓名杨江峰指导教师李一楠目录一、模具设计的内容 (2)二、设计要求 (2)三、模具设计的意义 (2)四、弯曲工艺简介 (3)（一）、弯曲工艺的概念 (3)（二）、弯曲的基本原理 (3)（三）、弯曲件的质量分析 (4)（四）、弯曲件的工艺性 (5)五、设计方案的确定 (6)（一）、弯曲件工艺分析 (6)（二）、弯曲件坯料展开尺寸的计算 (7)（三）、弯曲力的计算与压力机的选用 (7)（四）、弯曲模工作部分尺寸设计 (10)六、模具整体结构 (15)七、总结 (16)八、参考文献 (17)一、模具设计的内容设计一副如下图所示弯曲件的成形模型，主要考虑其弯曲模的设计：二、设计要求1．设计计算说明书1份2．主要零件图4张3．模具装配图1份三、模具设计的意义冲压成形工艺与模具设计是材料成型机控制工程专业的专业基础课程。

通过模具的课程设计使学生加强对课程知识的理解，在掌握材料特性的基础上掌握金属成形工艺和塑件成型工艺，掌握一般模具的基本构成和设计方法，为学生的进一步发展打下坚实的理论、实践基础。

四、弯曲工艺简介（一）、弯曲工艺的概念把板料、管材或型材等弯曲成一定曲率或角度，并得到一定形状的冲压工序成为弯曲。

用弯曲方法加工的零件种类非常多，如汽车纵梁、自行车车把、仪表电器外壳、门搭铰链等。

最常见的弯曲加工是在普通压力机上使用弯曲木压弯。

（二）、弯曲的基本原理以V形板料弯曲件的弯曲变形为例进行说明。

其过程为：1、凸模运动接触板料（毛坯）由于凸、凹模不同的接触点力作用而产生弯矩，在弯矩作用下发生弹性变形，产生弯曲。

2、随着凸模继续下行，毛坯与凹模表面逐渐靠近接触，使弯曲半径及弯曲力臂均随之减少，毛坯与凹模接触点由凹模两肩移到凹模两斜面上。

（塑变开始阶段）。

3、随着凸模的继续下行，毛坯两端接触凸模斜面开始弯曲。

（回弯曲阶段）。

4、压平阶段，随着凸凹模间的间隙不断变小，板料在凸凹模间被压平。

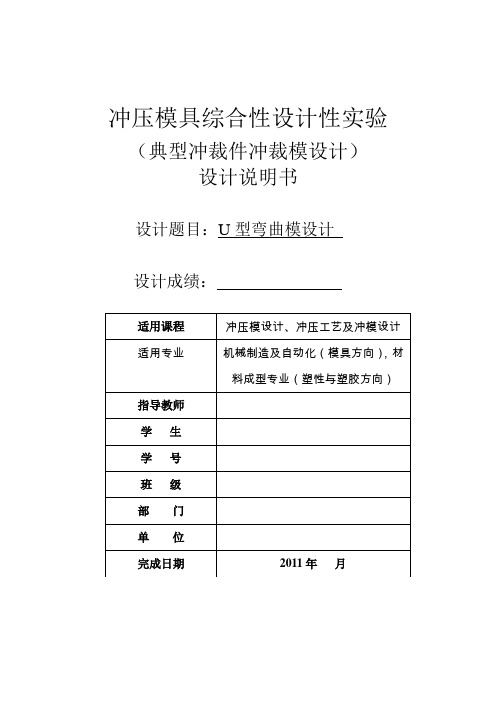

冲压模具综合性设计性实验（典型冲裁件冲裁模设计）设计说明书设计题目：U型弯曲模设计设计成绩：典型冲压件冲模设计任务书设计题目U型弯曲模设计设计者专业及方向：级班学号：姓名：设计条件图中：高度为A= 74 MM图中：B= 75 MM材料为C：Q235材料厚度为D= 2 MM图中圆角半径：E= 3 MMU型弯宽度为F= 20 MM批量为中大批量注：A，B，C，D，E，F值需根据学生名细表上指定的数据进行填写。

设计内容1.装配图1张（A3图幅）；2.典型零件图2-3张（凸模，凹模，凸凹模各1张）；3.设计计算说明书1份。

设计期限指导教师设计成绩目录目录—1—一冲压零件的工艺性分析—2—二毛坯展开长度的确定—2—三弯曲力的计算—3—四压力机的选择—3—五弯曲模工作部分尺寸的确定—5—六、弯曲模模架及零件设计—6—七、模具各部分零件参数—9—八、总结—10—九、参考文献—10—一 冲压零件的工艺性分析1、工序类型根据零件的结构形状及批量要求,可采用弯曲工序冲压成型，因此设计考虑弯曲工序。

2、零件工艺分析由设计要求可知该零件材料为Q235钢，材料Q235钢为软材料，在弯曲时有一定的凸凹模间隙。

工件尺寸全部为自由公差，可看作IT14级，尺寸精度较低，普通弯曲就能满足要求。

其弯曲性能良好。

所需零件为U 形件，结构简单对称，对弯曲成型较为有利故尺寸精度完全符合弯曲精度等级要求。

且零件的相对圆角半径8~55.12/3/<==t r ，因 不会弯裂，满足弯曲变形程度的要求。

因此，该零件满足弯曲工艺性要求，且一次成型弯曲工艺性较好，采用简单的直壁校正弯曲法即可达到要求。

二 毛坯展开长度的确定毛坯长度按零件中性层计算。

两段圆弧的中性层位移系数根据5.1/=t r 查《冲压工艺及冲模设计》（表4—3）得x=0.36 ,故中性层曲率半径为：3.72(mm) 236.03 =⨯+=+=xtr ρ1、 圆弧部分长度：84.5 72.318090 180=⨯⨯==πρπα弯l2、 垂直部分的直线长度：6923741=--=直l5.0/2/min =>=t r t r3、 底部的直线长度为：652232752=⨯-⨯-=直l4、故毛坯展开长度为：)(68.214 65)84.569(2 )(221mm l l l L z =++⨯=++=直弯直经过计算，展开长度初步确定为LZ=215mm,精度确定需在试模后再进行修正。

U型件模具设计与制造课程设计说明书目录说明书内容： (2)一、弯曲件工艺性分析 (2)二、冲压工艺方案确定 (2)三、主要设计计算 (4)四、模具的总体设计 (7)五、主要零部件设计 (7)六、模具总装图 (10)七、冲压设备的选定 (12)八、工作零件的加工工艺： (12)九、课程设计总结： (13)十、参考文献： (13)十一、封底 (14)工件名称：U型件工件简图：图1生产批量：大批量材料：Q235钢图1材料厚度：6mm一、弯曲件工艺性分析1、该工件有压边、落料、弯曲等工序，材料为Q235钢，屈强比小，具有足够的塑性且工件的尺寸全部为自由公差，弯曲件的经济公差等级为IT12级，角度公差为17＇尺寸精度较低，普通弯曲件完全能够满足要求，适合弯曲。

2、弯曲件形状对称且弯曲半径左右一致，可使弯曲时材料受力平衡而无滑动，弯曲件直边高度为36，容易形成足够的弯矩得到精度较高的零件。

弯曲件弯曲半径不宜小于最小弯曲半径，否则要多次弯曲。

3、增加工序数过大时受到回弹的影响，弯曲角度与弯曲半径的精度都不易保证，该工件弯曲半径为5，故能够满足要求。

二、冲压工艺方案确定该工件包括落料、弯曲、压边工序，可有以下三种工艺方案：1：一次成形弯曲模，采用单工序模生产2：两次成形弯曲模。

采用两副模具弯曲（级进模）3：一副模具中完成两次弯曲。

采用复合弯曲模三种工艺方案简介：单工序模又称简单冲裁模，是指在压力机一次行程内只完成一种冲裁工序的模具，如落料模、冲孔模、切断模切口模等。

复合模是指在一次压力机的行程中在模具的同一工位上同时完成两道或两到以上不同冲裁工序的模具。

复合模是一种多工序冲裁模，它在结构上的主要特征是有一个或几个具有双重作用的工作零件——凸凹模，如落料冲孔复合模中有一个既能作落料凸模又能作冲孔凹模的凸凹模。

级进模是在冲压过程中，在一个工位上只完成一个工序的冲压。

效率较如上表比较可得出方案三佳：方案一模具结构简单，但在弯曲过程中由于凸模肩部妨碍了坯料的转动，加大了坯料通过凹模圆角的摩擦力，使弯曲件侧壁容易擦伤和变薄，成形后弯曲件两肩部与底面不易平行。

U型冲孔模具设计说明书系别：专业：班级：学号：姓名：指导教师：完成日期：年月日摘要随着全球经济一体化的深入，模具工业在国民经济中所发挥的作用越来越明显。

模具设计水平的高低直接影响产品的质量及生产效率。

设计本模具是为了制造普通 U 形弯件。

设计中分析了零件的结构及工艺性，拟订该零件的冲压工艺为“切边—弯曲”，讨论了弯曲零件毛坯展开形状和尺寸的确定方法，设计了落料模和弯曲模，对关键零件的结构设计作了详细阐述，并指出了模具设计时的注意事项。

其中，弯曲成形模是本设计的重点，将切边弯曲集中于一套模具中，使得冲件的质量和生产效率较高，满足了生产需要。

由于模具设计是一种经验性较强的设计，经过长期发展积累了大量丰富的冲压工艺技术资料，在设计这两套模具时必然要借鉴这些经验数据，含括了落料模、弯曲模、拉深模中常用的工艺数据以及模具材料的选取和压力机基本参数等等.关键词冲压工艺毛坯展开弯曲成形模CADA BSTRACTAlong with global economic integration thorough, the mold industry the function which displays in the national economy is more and more obvious.Mold design level height direct influence product quality and production efficiency. Designs this mold is in order to make ordinary U shape curved.In the design has analyzed the components structure and the technology ca p a b ility, drafts this components the ramming craft is “the cutting edge - - cur ving”, discussed the curving components semifinished materials to launch the shape and the size definite method, has designed the cut die and the bending die, has made the detailed elaboration to the essential components structural design, and had pointed out the mold designed when matters needing attention.Among them, the curving molding machine is this design key point, concentrates curving the cutting edge in set of molds, caused to flush a quality and the production efficiency is high, has met the production needs. Because the mold design is one kind of empirical strong design, passed through the l ong -term development to accumulate the massive rich ramming processing technology material, when designed these two sets of molds had to profit from these empirical data inevitably, including has included the cut die, the bending die, in t h e dr a w i ng mold the commonly used craft data as well as mold material selection and press basic p a r a m eter and so on.K EYWORDRough start stamping process bending modulus CAD目录目录摘要 (4)关键词 (4)Abstract (5)Keyword (5)设计课题 (7)设计内容 (7)冲压件工艺分析 (7)主要设计计算 (8)1．毛坯尺寸计算 (8)2．弯曲力计算 (8)3．凸凹模尺寸确定 (9)4.凸凹模间隙的确定 (10)5.凹模圆角半径与凹模深度的确定 (10)6.压力中心的计算 (10)7.凹模周界的确定 (10)模具的总体设计 (11)1.模架的选择 (11)2．卸料方式的选择 (11)3．其他零部件的选用 (11)1．材料选用 (12)2．强度校核 (12)模具总装图 (13)结论 (14)致谢 (16)参考文献 (17)设计课题零件简图:如下图所示:生产批量: 大批量材料: Q235材料厚度: 5mm材料宽度B：80mm设计内容冲压件工艺分析材料结构及精度分析该工件只有弯曲一个工序,材料Q235钢为软材料,在弯曲时应有一定的凸凹模间隙.工件的尺寸全部为自由公差,可看作I T14 级,尺寸精度较低,普通弯曲就能满足要求.零件结构简单，左右对称，对弯曲成形较为有利，可查，Q235的允许最小弯曲半径r min =0.5t=0.5mm, 而零件的弯曲半径r=2mm>0.5mm, 故，不会弯裂。

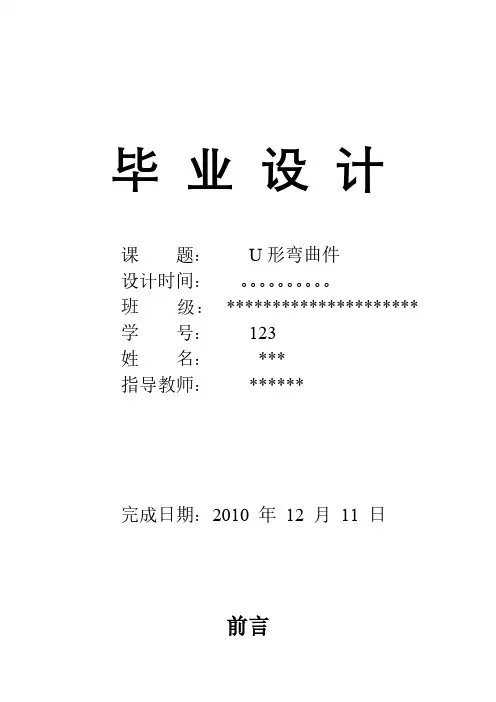

毕业设计课　题：U形弯曲件设计时间：。

班 级：*********************学 号：123姓 名：***指导教师：******完成日期：2010 年12 月11 日前言一、弯曲的概念与应用金属材料被弯成一定形状和角度的零件的成形方法称为弯曲。

弯曲是冲压生产中应用广泛的一种工艺，可用于制造大型结构零件，，如飞机机翼、汽车大梁等，也可用于生产中小型机器及电子仪器仪表零件，如铰链、点子元器件等。

根据弯曲件的不同要求和生产批量的大小，有各种不同的弯曲方法。

最常用的是以弯曲模具在通用压力机上进行压弯，此外也有在折弯机、滚弯机、拉弯机上进行的折弯、滚弯、及拉弯。

目录前言 (2)设计任务书 (5)U形件弯曲模第一章工艺分析 (6)1.1材料分析 (6)1.2结构分析 (6)第二章工艺方案拟定 (7)2.1毛坯展开 (7)2.2方案确定 (8)第三章弯曲工艺计算 (8)3.1冲压力计算 (8)3.2模具工作部分尺寸计算 (9)第四章模具总结构形式确定 (12)第五章冲压设备的选择 (12)第六章弯曲模模架及零件设计 (13)6.1后侧导柱模架的选用 (13)6.2其它零件结构 (13)第七章模具制造工艺过程 (16)7.1凹模制造工艺过程 (16)7.1凸模制造工艺过程 (16)第八章模具各部分零件参数 (16)第九章橡胶垫的选用 (17)第十章总工程图 (18)总结 (19)致谢信 (20)参考文献 (22)附录 (23)毕业设计任务书题目：根据下面的制件，设计冲压模具（为大批量生产）材料：10t=5mmB=40mm设计工作量：1、模具装配图一张（A0或者A1图纸）。

2、主要零件图1～3张（A3或者A4图纸）。

3、模具各零件及模具总体装配三维造型。

4、模具设计说明书一份。

5、PPT设计说明书一份。

U形件弯曲模具设计如图所示的弯曲件，其材料为10钢，料厚5mm，板宽40mm。

U形弯曲件图1一、工艺性分析。

目录一、工艺性分析。

1二、工艺方案拟定。

1三、弯曲工艺计算。

2四、冲压设备选择。

3五、模具的组成。

3六、弯曲模模架及零件设计。

3七参考资料。

4U型弯曲模设计计算已知：材料为Q235，厚度t=2mm，模具高度H=51mm，长度L=48mm，弯曲半径r=3mm。

模具为U型弯曲模。

一、工艺性分析1、材料分析材料分析。

该工件所用材料Q235是常用的冲压材料，塑性较好，适合冲压加工。

2、结构分析该工件结构简单，形状对称，适合弯曲。

工件弯曲半径为 3mm，垂直于纤维。

所以， r min=0.1t=0.2mm即能一次弯曲成功。

该工件是一个弯曲角度为 90°的弯曲件，所有尺寸精度均未标注公差。

而当 r/t<5 时，可以不考虑圆角半径的回弹，所以该工件符合普通弯曲的经济精度要求。

3、结论该工件的弯曲工艺性良好，适合进行弯曲加工。

二、工艺方案的拟定1、毛坯长度L z当r＞0.5t时，毛坯长度计算公式为：L z=a+b+c+π﹙r+Kt﹚其中a=b=46mm，c=38mm，查表知 K=1.3所以 L z=203.16mm≈203mm2、方案确定分析看出，该产品为单工序模，基本冲压工序为弯曲。

三、弯曲工艺计算1、冲压力的计算①弯曲力的计算弯曲力的大小受到材料的力学性能、弯曲件形状、毛坯尺寸、弯曲半径、模具间隙、凹模圆角支点间距离、弯曲方式等多种因素的影响。

因此，要从理论是非常复杂和困难的，在生产中通常采用经验公式或通过简化的理论公式来进行计算。

F=0.7kbt2σb／﹙r+t﹚=0.7×1.3×10×22×400／﹙3+2﹚=2912N式中 F为材料在冲压行程结束时的弯曲力，N；b 为弯曲件的宽度,mm；t 为弯曲材料的厚度，mm；r 为弯曲件的内弯曲半径，mm；σ b为材料强度极限，取设计值400MPa；K为安全系数，一般取 K ＝1.3。

②顶件力的计算对于设置顶件装置或压料装置的弯曲模，其顶件力（或压料力）Q可近似取自由弯曲力的60%~80%，即 Q=﹙0.6-0.8﹚F取Q=0.6F，得Q=0.6F=0.6×2912=1747.2N③压力机公称压力的确定对于自由弯曲F压机=（1.1-1.2）F＋Q＝5591N2、模具工作部分尺寸计算①凸、凹模的单面间隙Z计算Q235为黑色金属，弯曲黑色金属工件Z＝1mm②凸凹模横向尺寸及制造公差U型弯曲模凸模与凹模的横向尺寸及制造公差与弯曲件的尺寸标注有关，分为两种情况：⑴标注外形尺寸的弯曲件；⑵标注内形尺寸的弯曲件。
