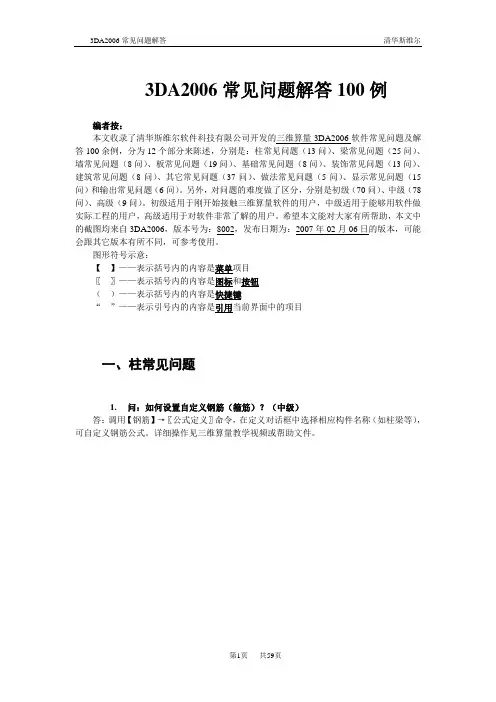

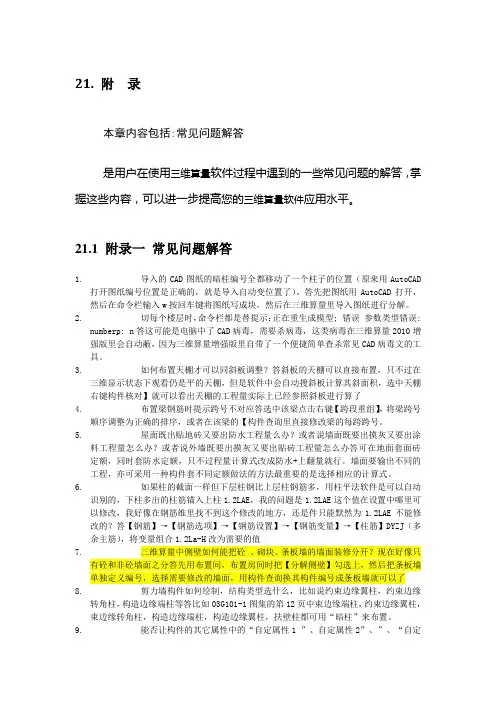

3DA2006常见问题解答100例编者按：本文收录了清华斯维尔软件科技有限公司开发的三维算量3DA2006软件常见问题及解答100余例，分为12个部分来陈述，分别是：柱常见问题（13问）、梁常见问题（25问）、墙常见问题（8问）、板常见问题（19问）、基础常见问题（8问）、装饰常见问题（13问）、建筑常见问题（8问）、其它常见问题（37问）、做法常见问题（5问）、显示常见问题（15问）和输出常见问题（6问）。
另外，对问题的难度做了区分，分别是初级（70问）、中级（78问）、高级（9问）。
初级适用于刚开始接触三维算量软件的用户，中级适用于能够用软件做实际工程的用户，高级适用于对软件非常了解的用户。
希望本文能对大家有所帮助，本文中的截图均来自3DA2006，版本号为：8002，发布日期为：2007年02月06日的版本，可能会跟其它版本有所不同，可参考使用。
图形符号示意：【】——表示括号内的内容是菜单项目〖〗——表示括号内的内容是图标和按钮（）——表示括号内的内容是快捷键“”——表示引号内的内容是引用当前界面中的项目一、柱常见问题1.问：如何设置自定义钢筋（箍筋）？（中级）答：调用【钢筋】→〖公式定义〗命令，在定义对话框中选择相应构件名称（如柱梁等），可自定义钢筋公式。
详细操作见三维算量教学视频或帮助文件。
图1 公式定义2.问：将基础层柱子复制到首层，柱子底标高就不对了，是怎么回事呢？（中级）答：当底层柱的底高为“同基础顶”时，拷贝到别的楼层后柱子底高不会变为0，而是“同基础顶”，此时柱子总高是错的，要手工调整柱子底高为0；如果柱子的底高是某个具体的数值，复制到其他楼层后底高不会自动发生变化，此时需要手工调整柱子底高到正确数值。
3.问：砼柱的计算规则中有一条是“顺砼墙部分并入砼墙”，是什么意思呢？（中级）答：在某些地区的计算规则中，要求墙与柱相交时，柱中与墙相交且同墙宽的那部分工程量要求计入墙中。
图2 柱内顺砼墙部分4.问：顶层柱子的柱筋为何不能正确取到锚固长度？（中级）答：顶层柱筋要正确计算锚固，需满足以下条件：1.柱的“楼层位置”属性需改成“顶层”（如图3所示）。
2.柱的“平面位置”属性需要正确设置，区分开边柱、角柱与中柱。
不同的平面位置其钢筋锚固长度是不一样的。
3.对于顶层边柱或角柱，其钢筋有弯入梁板的构造要求，选择钢筋名称的时候要根据工程的实际情况选择“竖向纵筋（弯入梁）”或“竖向纵筋（弯入板）”（如图4所示），钢筋锚固长度才能正确计算。
若是框架中柱则可以使用“竖向纵筋”。
图3 柱平面位置与楼层位置属性图4 顶层柱筋录入5.问：柱子识别成功后，柱子的截面尺寸变大了，不是标准的尺寸，是怎么回事? （中级）答：电子图中绘制的柱子没有按实际尺寸画（即1：1大小绘图比例），而是采用放大示意内部钢筋的形式绘制的，识别时软件会以设计图上绘制的柱子大小为准进行识别，因此会与编号尺寸不一致。
识别后可在定义编号里调整相应编号的截面尺寸。
或者识别前使用（scale）命令对柱的底图进行比例缩放，调整到1：1的比例再进行识别。
6.问：底层柱子插筋如何布置? （中级）答：在布置柱插筋前，柱子必须满足以下条件：1.柱和基础必需在同一层中，且柱底高同基础顶。
2.柱的“楼层位置”属性必须是“底层”。
确认柱子满足以上条件后，先布置柱子钢筋，比如纵筋和箍筋，再用【钢筋】→〖自动钢筋〗功能（如图5所示），选择自动布置插筋；或者使用〖柱筋布置〗功能，手工录入柱插筋进行布置（如图6所示）。
图5 自动布置插筋图6 手工布置插筋7.问：在识别柱子的时候，怎么软件没有正确识别出柱子图元旁标注的编号，而是把柱子编号识别成了Z?（中级）答：解决方案:1.柱子编号离柱子太远了，如果有引线，需要在识别对话框的展开设置中把“是否考虑引线”选择为“是”。
否则软件识别时如果找不到编号，就会调用默认编号“Z”。
如果没有引线，可以把柱编号移近一些再识别。
2.改用“框选编号识别”功能识别（如图7），即同时选择柱的图形和编号进行识别。
图7 框选编号识别柱8.问：如何计算柱的超高模板？（初级）答：1.在【工程】→〖工程设置〗→〖楼层设置〗→〖超高设置〗中设置柱的标准高度（如图8）。
2.在【工具】→〖算量选项〗→〖计算规则〗→柱的参数规则中，设置柱超高部分的计算方法（如图9）。
图8 超高设置图9 柱参数规则9.问：对于柱上的牛腿这类构件的工程量该如何计算? （初级）答：可以使用〖构件查询〗查询柱子属性，在“体积指定”属性里录入牛腿的体积工程量（正值表示增加，负值表示减少）。
输出工程量时软件会把指定的这部分工程量汇总到柱体积工程量中。
10.问：为什么有些柱子识别成功后，生成的柱子编号后带有后缀（比如Z1_C），是什么原因呢?（中级）答：原因1：同编号的柱图元的截面或尺寸不同。
因为柱的截面形状和尺寸遵循同编号原则，识别时取的是图纸中的图元尺寸识别（不是标注的尺寸），当图纸中同编号的柱子绘制得不一样时（往往会有一些绘图上的误差），识别后软件会给有不同截面尺寸的柱子定义一个新的编号，以做区分。
识别后可以在〖定义编号〗中修改识别错误的截面尺寸，或者使用〖构件编辑〗功能，将柱编号修改为正确的编号即可。
原因2：当识别前〖定义编号〗中已经存在柱编号，设计图上也有相同的柱编号，但两者的截面尺寸不同，识别后也会出现这种情况。
那么识别前就需要删除定义编号中原有的相同的柱编号。
11.问：三维算量2006里多肢箍筋（比如10*10）的柱箍筋如何处理？（中级）答：解决方案1：可以用【钢筋】→〖公式定义〗功能定义该种箍筋形式，再布置到柱上。
2：录入箍筋描述时把肢数写在后面，如“A8@100/200(10*10)”，钢筋名称选择“矩形箍(M*N)”即可，软件自动根据描述来计算箍筋长度（如下图所示）。
图11 多肢箍的处理12.问：识别时为什么有些柱子识别不过来呢？（高级）答：原因1：柱图元的边线没有封闭。
解决方案：可以在识别时使用识别对话框中的〖补画图元〗命令重新画一下柱子的边线再识别。
原因2：柱图元是用图块绘制时，软件不能直接识别。
解决方案：可以在识别时使用〖补画图元〗命令重新画一下柱子的边框再识别，或者用〖分解设计图〗命令分解柱图块后再识别。
图12 柱识别-补画识别图元13.问：柱筋伸入基础里的附加箍筋个数和箍筋形式怎么录入？在哪里录入？（中级）答：解决方案1：调用【钢筋】→〖自动钢筋〗→〖插筋〗，在对话框中做相应设置，点击“布置”即可（如图13）。
前提是之前已经给柱布置了柱箍筋。
2：调用【钢筋】→〖柱筋布置〗，录入相应箍筋描述后，在展开对话框中直接修改数量公式为某数值，布置即可。
图13 柱插筋的附加箍筋设置二、梁常见问题1.问：布置梁时，应该是3跨，但因为中间有小柱子，自动断开变成了5跨，怎样办？（初级）答：先把梁跨调整成3跨：可以使用合并命令将某相邻的两跨合并，或者删除其中2跨后通过拖动夹点，调整其他3跨的长度，使其连通成3跨；再使用【工具】→〖跨段组合〗命令，对梁段进行重组。
2.问：2005版的工程导入到2006版中，梁筋不能显示是怎么回事？（初级）答：是因为06版梁筋是按平法标准来显示的，与05版显示格式不同，05版的工程升级到06版本后，梁筋仍然保留原来的显示方式。
可以在【钢筋】→〖钢筋选项〗设置中，将“梁筋用平法显示”设置成“不采用”，即可显示梁筋。
图14 显示设置3.问：钢筋录入时，如何使用“小健盘”快速录入？（初级）答：用键盘右边的小键盘快速双击4，5，6（即快速用键盘敲入44、55、66），可分别生成钢筋级别代号A，B，C；如果是输入箍筋描述，则小键盘上的“－”代表@，“+”代表( )。
4.问：如果凸出墙面的梁侧面和梁底面要单独算独立梁侧（底）面抹灰，应该怎么算？（中级）答： 1.直接使用梁的属性与软件提供的中间量，给梁挂接抹灰做法，并在计算式中编辑相应的公式即可，比如梁底抹灰＝Sdi（梁底面积）－TLSdiKDTQVm(底面与砼墙顶相交面积)。
梁侧面做类似处理。
图15 梁抹灰计算式2.布置侧壁（以墙为边界），在给侧壁挂接做法时，在计算式中编辑相应的计算式即可，比如：梁底凸出部分抹灰+梁侧抹灰＝KNQSQmBYCLSLR(有墙梁侧面积并入墙面计算（砼面墙面）)+KNQSQmBYDLSdi(有墙梁凸出墙面的底面积并入墙面计算（砼面墙面）)图16 侧壁计算式5.问：次梁遇主梁为什么不会自动断开呢?（初级）答：进入【工具】→〖算量选项〗→〖构件选项〗，将“普通梁自动打断”选项设置成“是”即可。
图17 构件选项6.问：如果工程文件从05升级到06版本，为什么梁钢筋用〖梁筋布置〗命令不能编辑?答：因为06版本的梁筋按“梁筋平法”录入原则布置，显示也是平法形式的，与05版本不一样。
可以在命令行输入“ljbz2”命令（首字母是L），调用05版本的〖梁筋布置〗命令来修改。
7.问：分两排布置的梁中间支座负筋在〖下步〗的钢筋明细里改成了两排，怎么布置后图面上只看到一排钢筋描述，丢失了一排?（初级）答：产生原因是没有按平法标注方式填写梁筋描述，例如5B22的两排支座负筋，应该填写成如“5B22 2/3”或“2B22/3B33”的形式，软件会自动判断成两排负筋。
如果按5B22来录入描述，即使钢筋明细中已经修改成了两排负筋来布置，但图面上仍然只会显示“5B22”钢筋标注。
8.问：在用构件编辑命令修改梁段截面时，怎么只修改了一段?（初级）答：在〖构件编辑〗对话框左下方的范围选项中选择"全部"（如下图所示），再修改梁截面就可以了。
图18 构件编辑9.问：为什么有些梁用〖跨段组合〗不能重组?（中级）答：当使用“自动排序”时，则可能是由于以下原因引起：1.梁的标高不是在同一个标高；2.梁的平面位置不在一条直线上；3.梁与梁之间有夹角。
遇到以上问题，使用跨段组合里的“自动排序”功能是无法使梁成组的，此时改用“手动排序”功能，让软件按选择梁跨的顺序排序即可。
在〖跨段组合〗里有个“相邻角度”参数设置（如图），指的是前一段梁与后一段梁之间的夹角（锐角），当梁与梁之间有夹角时，也可以通过设置相邻角度值来自动排序。
如果是弧形梁，用〖跨段组合〗的“手动排序”功能重组就可以了。
图19 跨段组合10.问：识别过来的梁怎么不是默认的颜色而是红色?（中级）答：产生的原因是梁编号中的跨数描述与识别出来的实际梁跨数不符合，当设计图上绘制的梁跨数与编号中的跨数不同，或者是识别时软件根据支座识别出的梁跨数与编号中的跨数不同，软件会将识别出来的梁显示成红色。
将梁跨或梁编号修改正确即可。
11.问：在识别梁钢筋的时候，软件怎么会把加密箍筋和吊筋识别成梁的其它形式的钢筋?（中级）答：识别之前可以在设计图上给加强筋的钢筋描述加上钢筋代号。
