公路桥钢箱梁制造规范

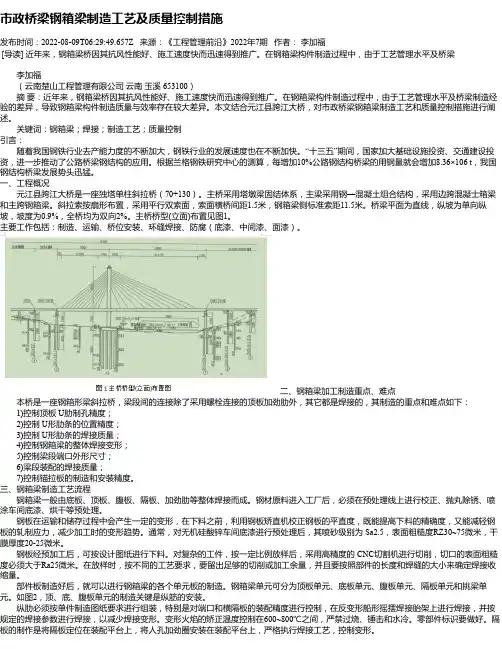

市政桥梁钢箱梁制造工艺及质量控制措施发布时间：2022-08-09T06:29:49.657Z 来源：《工程管理前沿》2022年7期作者：李加福[导读] 近年来，钢箱梁桥因其抗风性能好、施工速度快而迅速得到推广。

在钢箱梁构件制造过程中，由于工艺管理水平及桥梁李加福（云南楚山工程管理有限公司云南玉溪 653100）摘要：近年来，钢箱梁桥因其抗风性能好、施工速度快而迅速得到推广。

在钢箱梁构件制造过程中，由于工艺管理水平及桥梁制造经验的差异，导致钢箱梁构件制造质量与效率存在较大差异。

本文结合元江县跨江大桥，对市政桥梁钢箱梁制造工艺和质量控制措施进行阐述。

关键词：钢箱梁；焊接；制造工艺；质量控制引言：随着我国钢铁行业去产能力度的不断加大，钢铁行业的发展速度也在不断加快。

“十三五”期间，国家加大基础设施投资、交通建设投资，进一步推动了公路桥梁钢结构的应用。

根据兰格钢铁研究中心的测算，每增加10%公路钢结构桥梁的用钢量就会增加8.36×106 t，我国钢结构桥梁发展势头迅猛。

一、工程概况元江县跨江大桥是一座独塔单柱斜拉桥（70+130）。

主桥采用塔墩梁固结体系，主梁采用钢—混凝土组合结构，采用边跨混凝士箱梁和主跨钢箱梁。

斜拉索按扇形布置，采用平行双索面，索面横桥间距1.5米，钢箱梁侧标准索距11.5米。

桥梁平面为直线，纵坡为单向纵坡，坡度为0.9%，全桥均为双向2%。

主桥桥型(立面)布置见图1。

主要工作包括：制造、运输、桥位安装、环缝焊接、防腐（底漆、中间漆、面漆）。

二、钢箱梁加工制造重点、难点本桥是一座钢箱形梁斜拉桥，梁段间的连接除了采用螺栓连接的顶板加劲肋外，其它都是焊接的，其制造的重点和难点如下：1)控制顶板 U肋制孔精度；2)控制 U形肋条的位置精度；3)控制 U形肋条的焊接质量；4)控制钢箱梁的整体焊接变形；5)控制梁段端口外形尺寸；6)梁段装配的焊接质量；7)控制锚拉板的制造和安装精度。

4 材料及材料管理材料管理钢箱梁制造所用材料应符合设计文件的要求和现行标准的规定，除必须有材料质量证明书外，还应进行复验，复验合格方能使用。

钢材应按同一厂家、同一材质、同一板厚、同一出厂状态每10个炉（批）号抽验一组试件；焊接与涂装材料应按有关规定抽样复验。

钢板应采用色带标识，色带标识的每种色带宽度不小于30mm。

加工过程中发现钢材缺陷需要修补时，应符合本规范附录A的规定。

高强度螺栓连接副在运输过程中应防雨、防潮、防螺纹损伤；进场后应按包装箱上注明的批号、规格分类保管，室内架空存放，堆放不宜超过五层。

保管期内不得任意开箱，防止生锈和沾染污物。

表手工气割切割面质量要求采用普通切割机下料的零件，应先作样。

制作样板、样条、样杆时，应按工艺文件规定留出加工余量和焊接收缩量。

切割工艺经工艺评定确定，保证切割面无裂纹，切割面硬度不超过HV350。

剪切加工的零件,其切割边缘应整齐、无毛刺、反口等缺陷,并应满足下列偏差要求:板件长度、宽度: ±；板边缘缺棱: < ；板边直线度：<1/1000 ；型钢长度: ±；型钢端面垂直度: ≤顶板、底板、腹板等主要受力零件下料时，应使钢板轧制方向与其主应力方向一致。

焰切或剪切的零件应磨去边缘的飞刺、挂渣，使断面光滑匀顺。

零件矫正零件矫正宜采用冷矫，冷矫时的环境温度不得低于－12℃。

矫正后的钢材表面不应有明显的凹痕或损伤。

采用热矫时，加热温度应控制在600～800℃，然后缓慢冷却，不得用水急冷；温度降至室温前，不得锤击钢材。

零件矫正允许偏差应符合表的规定。

零件边缘、端头的加工零件的边缘、端头可保留其轧制、锯切、剪切、焰切状态，也可按照工艺要求进行机械加工，但经剪切或手工焰切后不再进行机加工的零件边缘应打磨匀顺。

零件边缘的需进行机械加工时，加工深度应大于2mm（当边缘硬度不超过HV350时，加工深度不受此限），零件加工的表面粗糙度应不低于表的规定。

目录1、概述2、规范及标准3、材料4、制作要求及工厂工艺方法5、焊接及无损探伤6、涂装要求7、钢构件的堆放、装卸及运输8、现场安装与焊接9、产品验收10、施工管理体系11、安全文明施工12、质量方针、质量目标、质量承诺13、项目管理人员名单1、概述1.1本技术要求及加工说明适用于中环（2.5标）汶水路高架工程57m、39m钢箱梁的制作及安装，作为生产设计、厂内制作、安装、验收的统一标准。

1.2钢结构制作前，首先应了解结构所处总体地理位置的道路中心线和边线平面线型、纵断面线型以及与立柱、支座、桥面排水构造等的关系；了解与相邻结构的衔接形式以及施工方案；了解架桥方案及交通组织要求等。

1.3 本桥钢箱梁共分四个独立箱体,跨距分别为39m，57m为单跨左右双副。

39m跨左右对称相同（安装里程不同），平面投影成短形。

57m跨左右不对称，平面投影成扇形，位于道路缓和曲线变化段上。

桥面横坡为：39m单面2%横坡，57m右幅桥面为2%单面横坡，左幅桥横坡为一变化值从-1.15%~0.9%。

计跨中拱值为39m梁5.5cm，57m梁13.5cm，并按圆曲线设置拱度。

箱体外形尺寸：39m大梁长38880mm，宽19000mm，横断面中部梁高2000mm，左右幅桥相同；57m梁左桥左侧长度为58032mm，右侧长度56945mm，右幅桥左侧长度为55728mm，右侧长度56815mm，梁宽：25250mm。

横断面中部梁高2500mm，箱体纵坡高差：39m右幅为30mm，左幅20mm；57m。

左幅左侧为201mm，右侧为323mm（高差方向相反），右幅为353mm。

本桥钢箱梁横截面外壳线型为弧型。

57m梁横向由9联箱体组成，39m由7联箱体组成。

1.4钢结构在加工制造中，必须对关键性零件，构件的半成品和成品进行检查、验收，并做好加工及检查记录以备跟踪和查考。

1.5制造和检验所使用的量具、仪器、仪表等必须由二级以上计量机构检验合格后方可使用。

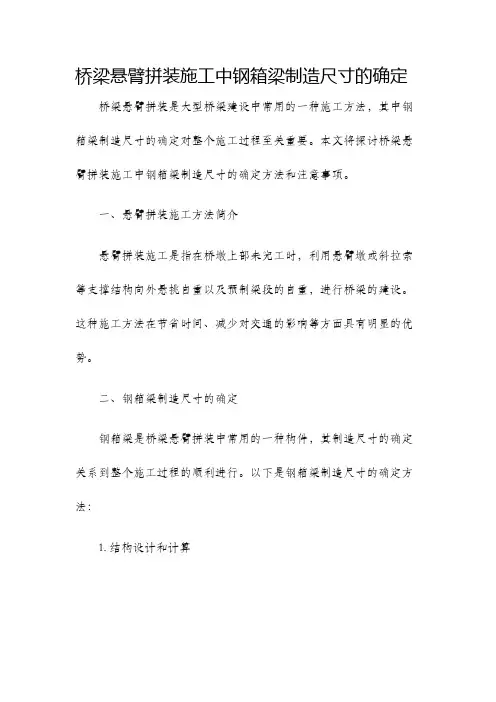

桥梁悬臂拼装施工中钢箱梁制造尺寸的确定桥梁悬臂拼装是大型桥梁建设中常用的一种施工方法，其中钢箱梁制造尺寸的确定对整个施工过程至关重要。

本文将探讨桥梁悬臂拼装施工中钢箱梁制造尺寸的确定方法和注意事项。

一、悬臂拼装施工方法简介悬臂拼装施工是指在桥墩上部未完工时，利用悬臂墩或斜拉索等支撑结构向外悬挑自重以及预制梁段的自重，进行桥梁的建设。

这种施工方法在节省时间、减少对交通的影响等方面具有明显的优势。

二、钢箱梁制造尺寸的确定钢箱梁是桥梁悬臂拼装中常用的一种构件，其制造尺寸的确定关系到整个施工过程的顺利进行。

以下是钢箱梁制造尺寸的确定方法：1. 结构设计和计算在确定钢箱梁的制造尺寸之前，需要进行结构设计和计算。

这些计算包括荷载计算、应力分析等，并且需要根据桥梁的跨度、荷载条件、使用寿命等因素来确定合适的设计参数。

2. 制造工艺制造工艺是确定钢箱梁尺寸的另一个关键因素。

在制造工艺中，需要考虑钢箱梁的焊接接头的加工和组装。

合理的制造工艺可以保证钢箱梁的质量和准确度。

3. 线性测量方法线性测量方法是一种常用的确定钢箱梁尺寸的方法。

通过使用测量设备对钢箱梁进行准确的测量，可以得到各个部位的尺寸数据。

在使用线性测量方法时，需要注意测量设备的准确度和测量过程中的误差。

4. 模板和工装制造在进行钢箱梁的制造过程中，模板和工装的制造也是不可忽视的因素。

模板和工装的准确性可以保证钢箱梁的尺寸准确度，并且可以提高制造效率。

5. 质量控制在钢箱梁的制造过程中，质量控制也是非常重要的。

通过合理的质量控制措施，可以确保钢箱梁的准确度和强度。

三、注意事项在确定钢箱梁制造尺寸的过程中，需要注意以下几点：1. 遵循相关规范和标准在桥梁建设中，有许多相关的规范和标准需要遵循。

制造钢箱梁时，需要了解并遵循这些规范和标准，以确保其质量和安全性。

2. 合理控制尺寸偏差在钢箱梁制造过程中，尺寸偏差是难以完全避免的。

因此，在制造过程中，需要合理控制并减小尺寸偏差，以保证钢箱梁的准确度和稳定性。

第七节连续钢箱梁施工一、工程概述在跨石太高速公路时，为减少对交通的干扰，以及满足石太高速将来规划拓宽的要求，跨径按主跨60m跨径布置，一跨跨越石太高速公路，为满足高速公路管理部门提出的净空5.5m要求以及满足北侧桥梁结构不跨越外环的前提下，采用三跨钢连续梁结构，具体布置如下：42m+60m+42m变高度钢结构连续箱梁。

主线钢结构型式采用外形与混凝土连续箱梁外形一致的大挑臂圆弧形断面，梁高2.4m（根部）～2m（跨中及边墩），为单箱多室结构断面，纵横坡通过结构和支座垫块调整来实现，支座处箱梁底设楔型垫块调平纵坡，保证支座平置。

桥梁结构钢采用Q345qD钢板。

钢结构箱形梁采用工厂预制，现场吊装拼接施工。

钢箱梁加工制作，严格进行施工过程中的全面质量控制和管理，以确保钢箱梁制作和安装质量，不留隐患。

二、钢箱梁制作程序钢箱梁制作程序见图2-4。

三、钢箱梁制作（一）技术准备在对设计图纸和技术文件工艺性复核的基础上进行工艺论证并确定制造方案，然后进行施工图转化、工艺编制、工装设计等一系列工作。

钢箱梁的制作和安装按照《公路桥涵施工技术规范》（JTJ041-2000）、《公路工程质量检验评定标准》（JTGF80/1-2004）等有关规范标准进行。

钢箱梁制作和检验所用的量具、仪器、仪表等必须由二级以上计量机构检验合格后方可使用，工厂与工地用尺相互校验，以保证钢箱梁制作安装的精度。

钢结构在加工制作过程中，对关键零件、构件的半成品和成品分阶段进行检查、验收，并做好加工及检查记录以备跟踪和查考。

1、施工图绘制施工图设计以设计图为依据，以施工方案为指导，具体包括各类单元图、总装图、相应的材料表等。

设计流程见图2-5，工装设计流程见图2-6。

2、焊接工艺编制焊接试验室根据钢箱梁设计图纸和《钢结构工程施工及验收规范》（GB50205-2001）等规范和标准要求，针对钢箱梁的连接形式进行焊接工艺编制，指导焊接施工及检验；焊缝的无损检测采用《市政桥梁工程质量检验评定标准》。

大型公路桥钢箱梁制造验收规范1总则1.0.1为满足大型公路桥钢箱梁制造及验收的技术要求，确保钢箱梁制造质量，做到技术先进、经济合理、安全可靠，特制定本规范。

1.0.2本规范适用于钢箱梁梁段的工厂制造、验收及形成加劲梁的焊接与涂装。

1.0.3钢箱梁制造及验收必须使用经计量检定合格的计量器具，并应按有关规定进行操作。

1.0.4制造厂应对设计图进行工艺性审查。

当需要修改设计时，必须取得原设计单位同意并签署设计变更文件。

1.0.5制造厂应根据设计图绘制施工图并编制制造工艺，钢箱梁制造应根据施工图和制造工艺进行。

2引用标准钢箱梁制造及验收除应符合本规则外，尚应符合国家现行的有关强制性标准的规定。

主要引用标准如下：JTJ 041-2000 公路桥涵施工技术规范JTJ 061-97 公路工程质量检验评定标准TB 10212-98 铁路钢桥制造规范GB 50205-2001 钢结构工程施工质量验收规范GB/T 714-2000 桥梁用结构钢GB/T 700-88 碳素结构钢GB/T 3077-88 合金结构钢技术条件GB/T 1591-94 低合金高强度结构钢GB5313-85 厚度方向性能钢板GB/T14977-94 热轧钢板表面质量的一般要求GB/T 5117-95 碳钢焊条GB/T 5118-95 低合金钢焊条GB/T 14957-94 熔化焊用钢丝GB/T 14958-94 气体保护焊用钢丝ANSI/AWS A 5.20-95 药芯焊丝电弧焊用碳钢焊丝规程GB/T 8110-95 气体保护电弧焊用碳钢、低合金钢焊丝GB/T 12470-90 低合金钢埋弧焊用焊剂GB/T 985-88 气焊、手工电弧焊及气体保护焊坡口的基本形式和尺寸GB/T 986-88 埋弧焊焊缝坡口的基本形式和尺寸JB 3223-83 焊条质量管理规程TB J214-92 铁路钢桥高强度螺栓连接施工规定TB/T 2137-90 铁路钢桥栓接面抗滑移系数试验方法JGJ 82-91 钢结构高强度螺栓连接的设计、施工及验收规程GB/T 1228-91 钢结构用高强度大六角头螺栓GB/T 1229-91 钢结构用高强度大六角头螺母GB/T 1230-91 钢结构用高强度垫圈GB/T 1231-91 钢结构用高强度大六角头螺栓、大六角头螺母、垫圈技术条件GB 10433-89 圆柱头焊钉GB/T 1031-95 表面粗糙度参数及其数值GB/T 13288-1991 涂装前钢材表面粗糙度等级的评定GB/T6060.5-1988 表面粗糙度比较样块抛(喷)丸、喷砂加工表面GB/T 8923-1988 涂装前钢材表面锈蚀等级和除锈等级GB/T 13312-1991 钢铁件涂装前除油程度检验方法（验油试纸法）GB/T 5210-1985 涂层附着力的测定法拉开法GB 9286-1988 涂膜附着力的测试法划格法GB/T 11375-1989 金属和其他屋脊覆盖层热喷涂操作安全ISO 8503-6:1998 金属表面可溶性盐渡电测法GB/T 4956-1985 磁性金属表面基体上非磁性覆盖层厚度测量磁性法GB/T 9793-1997 金属和其它无机覆盖层热喷涂锌、铝及其合金GB 14444-93 涂装作业安全规程喷涂室安全技术规定GB 11373-89 热喷涂金属件表面预处理通则GB 11374-89 热喷涂涂层厚度的无损检测方法GB 6062-85 轮廓法触针式表面粗糙度测量仪轮廓记录仪及中线轮廓计TB/T 1527-1995 铁路钢桥保护涂装GB/T 2649-1989 焊接接头力学性能试验取样方法GB/T 2650-1989 焊接接头冲击试验方法GB/T 2651-1989 焊接接头拉伸试验方法GB/T 2652-1989 焊缝及熔敷金属拉伸试验方法GB/T 2653-1989 焊接接头弯曲及压扁试验方法GB/T 2654-1989 焊接接头及堆焊金属硬度试验方法GB/T 11345-1989 钢焊缝手工超声波探伤方法和探伤结果分级JB/T 6061-1992 焊缝磁粉检验和缺陷磁痕的分级GB/T 3323-1987 钢熔化焊对接接头射线照相和质量分级GB/T 226-1991 钢的低倍组织及缺陷酸蚀检验法3 术语、符号3.1 术语3.1.1 梁段、吊装段梁段指的是设计图中划分的钢箱梁制造段；根据吊装要求将两个或两个以上的梁段连接起来构成吊装段。

40米钢—混凝土组合钢箱梁设计说明近年来匝道及主线跨越被交路时，采用钢—混凝土组合梁，能加快施工速度，减少施工对运营高速公路交通的影响。

1.主体设计(1)节段划分40m钢箱梁沿纵桥向共划分为3个节段，节段长度分别为13.97m、12m及13.97m，最大节段运输重量约为23.6t。

节段间预留10m间隙，钢结构加工制造单位根据焊接工艺需求可对预留间隙进行适当调整。

钢梁节段在工地上采用高强螺栓连接成吊装梁片。

(2)钢主梁综合桥梁的运输，控制钢主梁运输宽度3.5m，运输长度不超过16m，单片钢箱梁箱高1820mm，箱宽2000mm，外悬臂宽度1000mm。

钢箱梁底板水平，腹板竖直，顶板横坡2%，箱内实腹式横隔板标准间距5.0m，与梁片间主横梁(M 类)对应。

为增加钢箱梁顶板的局部屈曲稳定，在箱内两道横隔板间设置1道加强横肋，加强横肋标准间距5.0m。

箱梁底板设置3道纵向加劲肋，腹板间设置1道纵向加劲肋，箱梁顶板上缘设置开孔板作为加劲肋，同时作为组合桥面板的剪力键。

钢箱梁腹板厚度均为12mm：中间节段顶板厚度20mm，底板厚度32mm；两边节段顶板厚度12/18mm，底板厚度16/28mm：顶底板厚度根据受力进行节段调整，顶底板厚度节段变化采用箱外对齐的方式。

横隔板：采用实腹式隔板构造，中横隔板厚度12mm，端横隔板厚度16mm ，为检修方面横隔板设置人孔，端横隔板设置人孔密封盖板。

加强横肋：采用上下T型隔板+腹板板式构造，板厚均为10mm。

(3)钢横梁根据桥面板的支承受力计算，双钢箱间采用密布横梁支承体系，标准横梁间距2.5m：横梁分主、次横梁两种类型，主次横梁交替设置。

主横梁(M类)与箱室横隔板对应布置，次横梁(S类)与箱室内的加强横肋对应布置。

横梁理论跨径6.6m(两箱室内腹板间距)，制造长度5.6m。

主、次横梁均为工字钢构造，主横梁高度1400mm，次横梁高度350mm。

上下翼缘宽度均为250mm，除端横梁外，横梁翼缘厚度均为12mm，腹板厚度10mm。

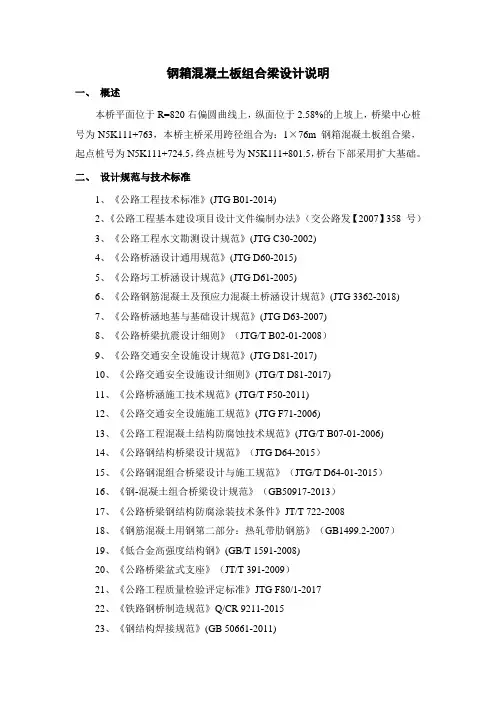

钢箱混凝土板组合梁设计说明一、概述本桥平面位于R=820右偏圆曲线上，纵面位于2.58%的上坡上，桥梁中心桩号为N5K111+763，本桥主桥采用跨径组合为：1×76m 钢箱混凝土板组合梁，起点桩号为N5K111+724.5，终点桩号为N5K111+801.5，桥台下部采用扩大基础。

二、设计规范与技术标准1、《公路工程技术标准》(JTG B01-2014)2、《公路工程基本建设项目设计文件编制办法》（交公路发【2007】358 号）3、《公路工程水文勘测设计规范》(JTG C30-2002)4、《公路桥涵设计通用规范》(JTG D60-2015)5、《公路圬工桥涵设计规范》(JTG D61-2005)6、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG 3362-2018)7、《公路桥涵地基与基础设计规范》(JTG D63-2007)8、《公路桥梁抗震设计细则》（JTG/T B02-01-2008）9、《公路交通安全设施设计规范》(JTG D81-2017)10、《公路交通安全设施设计细则》(JTG/T D81-2017)11、《公路桥涵施工技术规范》(JTG/T F50-2011)12、《公路交通安全设施施工规范》(JTG F71-2006)13、《公路工程混凝土结构防腐蚀技术规范》(JTG/T B07-01-2006)14、《公路钢结构桥梁设计规范》（JTG D64-2015）15、《公路钢混组合桥梁设计与施工规范》（JTG/T D64-01-2015）16、《钢-混凝土组合桥梁设计规范》（GB50917-2013）17、《公路桥梁钢结构防腐涂装技术条件》JT/T 722-200818、《钢筋混凝土用钢第二部分：热轧带肋钢筋》（GB1499.2-2007）19、《低合金高强度结构钢》(GB/T 1591-2008)20、《公路桥梁盆式支座》（JT/T 391-2009）21、《公路工程质量检验评定标准》JTG F80/1-201722、《铁路钢桥制造规范》Q/CR 9211-201523、《钢结构焊接规范》(GB 50661-2011)24、《钢结构工程施工规范》(GB 50755-2012)25、《钢结构工程施工质量验收规范》(GB 50205-2012)26、《桥梁用结构钢》（GB714-2015）三、技术标准1、设计荷载：公路-Ⅰ级2、桥面宽度：0.5 米（护栏）+11.25 米（行车道）+0.5 米（护栏）=12.25 米3、桥面铺装：10cm 厚沥青混凝土桥面铺装+防水层+18cm 厚C50钢纤维混凝土桥面板；3、地震动峰值加速度：0.3g4、环境类别：I类四、主要材料1、混凝土（1）桥面采用C50钢纤维混凝土，垫石为C50小石子混凝土，墩台盖梁、承台、挡块及桥台背墙、搭板、护栏均为C30混凝土，扩大基础采用C25片石混凝土，台背回填采用C25混凝土。

钢箱梁制造及施工方案钢箱梁是一种常用的桥梁构造形式，其制造和施工方案需要经过严密的计划和设计。

下面将详细介绍钢箱梁的制造和施工方案。

制造方案：1.材料准备：首先需要购买符合要求的钢材和焊接材料，以及其他必要的设备和工具。

钢材应符合设计要求和相关标准，焊接材料也应满足焊接工艺的要求。

2.制造图纸：根据设计要求，制作钢箱梁的详细制造图纸，包括各个部位的尺寸、焊接方式、焊接缝的位置和长度等。

3.准备工作：清洁钢材表面，确保其无油腻和杂质。

检验钢材质量，排除存在问题的钢材。

同时，检查设备和工具的工作状态，做好相关安全措施的准备工作。

4.切割和加工：根据制造图纸的要求，将钢材进行切割和加工。

切割和加工的方式包括切割、钻孔、冲孔、折弯等，确保每个零件能够准确的拼接在一起。

5.拼接和焊接：进行钢箱梁的零件拼接和焊接。

使用适当的焊接方法，如电弧焊、气体保护焊等进行焊接作业。

焊接过程中需要保持焊缝的质量和外观。

6.表面处理：钢箱梁制造完成后，对其进行表面处理，包括除锈、刷漆等。

这可以防止钢材锈蚀，并使其更加美观。

施工方案：1.基础处理：在桥墩上预留好接口，并做好基础处理。

根据施工图纸和设计要求，施工人员进行基础土方开挖、平整土表、浇筑钢筋混凝土基础等工作。

2.安装预制板：将钢箱梁的预制板运输至桥梁施工现场，使用吊车等设备吊装预制板，并将其准确地放置在桥墩上。

确保预制板与桥墩顶部的接触面充分接触。

3.预应力张拉：将预制板的预应力钢束穿过预压孔，进行张拉。

根据设计要求，预应力张拉要达到预定的预应力水平，并进行锚固和预应力调整。

4.焊接预制板：将预制板连续焊接。

焊接过程中，需要保持焊缝的质量和外观。

5.防腐处理：桥梁施工完成后，对钢箱梁进行防腐处理。

主要采用喷砂除锈及刷涂防锈漆等方式。

6.梁体安装：将制造好的钢箱梁部分进行运输，并使用吊车等设备安装至预制板上，与之相连接。

7.完善细节：进行各类细节工作，如连接件的安装、焊缝的修整、防水层的施工等。

钢箱梁制作工艺标准1适用范围适用于各种大型钢结构桥梁施工的钢箱梁制作。

一、施工准备1、技术准备技术部门认真研究理解技术文件(设计图纸、规范、技术要求等资料，)并邀请设计部门进行设计交底。

施工图绘制：施工图绘制以设计图为依据，以施工方案为指导，全部采用计算机完成。

绘制内容如：钢箱梁拼装简图、钢箱梁试装图、各类杆件施工图、附属构件施工图、发送杆件表等。

工装设计：设计制造一系列工装，使所有零件能在工艺指定的组装胎上进行组装。

焊接工艺评定：钢梁制作开工前，必须进行焊接工艺评定。

根据设计图纸及相应国家标准的规定，编制焊接工艺评定任务书，逐项进行焊接工艺评定试验，然后根据焊接工艺评定试验报告编写焊接工艺规程。

工艺文件编制：按照技术规范和设计文件的要求，编制一系列技术文件，指导、控制钢箱梁制造的全过程。

制造前对生产、质检、操作人员进行全面的技术、操作、安全二级交底，确保施工过程的工程质量和人身安全。

2、机具准备试验设备：液压式万能试验机、冲击试验机、高精度洛氏硬度计、高精度维氏硬度计等。

测量设备：碳硫联合测定仪、涂镀层测厚仪、漆膜附着力测定仪、经纬仪、水平仪等。

质检设备：金相显微镜、光谱分析仪、超声波探伤仪、X射线探伤仪、磁粉探伤仪。

切割设备：数控切割机、火焰切割机、数控水下等离子切割床、龙门剪板机等。

机加工及矫正设备：刨边机、铣边机、数控钻床、钢板赶平机等。

焊接设备：埋弧自动焊机、气体保护焊机、手工电弧焊机、烘干箱等。

涂装设备：电动空压机、除锈设备、喷涂机、轴流风机、通风干燥设备等。

3、材料准备材料复验：材料进场后，按照《制造验收规格》进行严格复验。

材料管理：材料检验合格后，由质检部门在质保书上加盖合格印章，编上序号，作为领料依据。

材料专料专用，做好色带标志。

材料应妥善存放，避免积水积尘，防止腐蚀。

4、作业条件理化试验所有仪器在钢箱梁构件制造开工前须经具有相应资质的计量部门标定。

施工前应检查所用设备及仪表运行情况，进行全面检修，确认准确无误后方可开工作业。

大型公路桥钢箱梁制造验收规范1总则1.0.1为满足大型公路桥钢箱梁制造及验收的技术要求，确保钢箱梁制造质量，做到技术先进、经济合理、安全可靠，特制定本规范。

1.0.2本规范适用于钢箱梁梁段的工厂制造、验收及形成加劲梁的焊接与涂装。

1.0.3钢箱梁制造及验收必须使用经计量检定合格的计量器具，并应按有关规定进行操作。

1.0.4制造厂应对设计图进行工艺性审查。

当需要修改设计时，必须取得原设计单位同意并签署设计变更文件。

1.0.5制造厂应根据设计图绘制施工图并编制制造工艺，钢箱梁制造应根据施工图和制造工艺进行。

2引用标准钢箱梁制造及验收除应符合本规则外，尚应符合国家现行的有关强制性标准的规定。

主要引用标准如下：JTJ 041-2000 公路桥涵施工技术规范JTJ 061-97 公路工程质量检验评定标准TB 10212-98 铁路钢桥制造规范GB 50205-2001 钢结构工程施工质量验收规范GB/T 714-2000 桥梁用结构钢GB/T 700-88 碳素结构钢GB/T 3077-88 合金结构钢技术条件GB/T 1591-94 低合金高强度结构钢GB5313-85 厚度方向性能钢板GB/T14977-94 热轧钢板表面质量的一般要求GB/T 5117-95 碳钢焊条GB/T 5118-95 低合金钢焊条GB/T 14957-94 熔化焊用钢丝GB/T 14958-94 气体保护焊用钢丝ANSI/AWS A 5.20-95 药芯焊丝电弧焊用碳钢焊丝规程GB/T 8110-95 气体保护电弧焊用碳钢、低合金钢焊丝GB/T 12470-90 低合金钢埋弧焊用焊剂GB/T 985-88 气焊、手工电弧焊及气体保护焊坡口的基本形式和尺寸GB/T 986-88 埋弧焊焊缝坡口的基本形式和尺寸JB 3223-83 焊条质量管理规程TB J214-92 铁路钢桥高强度螺栓连接施工规定TB/T 2137-90 铁路钢桥栓接面抗滑移系数试验方法JGJ 82-91 钢结构高强度螺栓连接的设计、施工及验收规程GB/T 1228-91 钢结构用高强度大六角头螺栓GB/T 1229-91 钢结构用高强度大六角头螺母GB/T 1230-91 钢结构用高强度垫圈GB/T 1231-91 钢结构用高强度大六角头螺栓、大六角头螺母、垫圈技术条件GB 10433-89 圆柱头焊钉GB/T 1031-95 表面粗糙度参数及其数值GB/T 13288-1991 涂装前钢材表面粗糙度等级的评定GB/T6060.5-1988 表面粗糙度比较样块抛(喷)丸、喷砂加工表面GB/T 8923-1988 涂装前钢材表面锈蚀等级和除锈等级GB/T 13312-1991 钢铁件涂装前除油程度检验方法（验油试纸法）GB/T 5210-1985 涂层附着力的测定法拉开法GB 9286-1988 涂膜附着力的测试法划格法GB/T 11375-1989 金属和其他屋脊覆盖层热喷涂操作安全ISO 8503-6:1998 金属表面可溶性盐渡电测法GB/T 4956-1985 磁性金属表面基体上非磁性覆盖层厚度测量磁性法GB/T 9793-1997 金属和其它无机覆盖层热喷涂锌、铝及其合金GB 14444-93 涂装作业安全规程喷涂室安全技术规定GB 11373-89 热喷涂金属件表面预处理通则GB 11374-89 热喷涂涂层厚度的无损检测方法GB 6062-85 轮廓法触针式表面粗糙度测量仪轮廓记录仪及中线轮廓计TB/T 1527-1995 铁路钢桥保护涂装GB/T 2649-1989 焊接接头力学性能试验取样方法GB/T 2650-1989 焊接接头冲击试验方法GB/T 2651-1989 焊接接头拉伸试验方法GB/T 2652-1989 焊缝及熔敷金属拉伸试验方法GB/T 2653-1989 焊接接头弯曲及压扁试验方法GB/T 2654-1989 焊接接头及堆焊金属硬度试验方法GB/T 11345-1989 钢焊缝手工超声波探伤方法和探伤结果分级JB/T 6061-1992 焊缝磁粉检验和缺陷磁痕的分级GB/T 3323-1987 钢熔化焊对接接头射线照相和质量分级GB/T 226-1991 钢的低倍组织及缺陷酸蚀检验法3 术语、符号3.1 术语3.1.1 梁段、吊装段梁段指的是设计图中划分的钢箱梁制造段；根据吊装要求将两个或两个以上的梁段连接起来构成吊装段。

D B T公路桥钢箱梁制造规范This manuscript was revised by the office on December 10, 2020.ICSDB32P28备案号：江苏省地方标准DB32/T 947-2005公路桥钢箱梁制造规范Code for manufacture of highway bridge steel box girder2006—××—××发布 2006—××—××实施江苏省质量技术监督局发布目次前言 (Ⅱ)1范围 (1)2 规范性引用文件 (1)3术语和符号 (3)4制造的一般要求 (4)5材料及材料管理 (4)6零件制造 (5)7组装 (8)8焊接……………………………………………………………………………………………………1 1 9焊接检验 (13)10矫正……………………………………………………………………………………………………1 6 11预拼装 (18)12表面清理和涂装 (18)13梁段验收 (20)14包装、存放与运输 (22)15梁段连接 (22)附录A （规范性附录）焊接工艺评定 (23)前言为统一公路桥钢箱梁制造质量的检验、验收制定本标准。

本标准参照JTJ041-2000《公路桥涵施工技术规范》、JTG F80/1-2004《公路工程质量检验评定标准》制定。

本标准按GB/《标准化工作导则第1部分：标准的结构和编写规则》编制。

本标准附录A为规范性附录。

本标准由江苏省交通厅提出。

本标准起草单位：江苏省交通厅工程质量监督站、江苏省长江公路大桥建设指挥部、中铁山桥集团有限公司。

本标准主要起草人：杨国忠、吉林、张金铎、朱理智、陈德荣、徐翚、朱文白、杨洪志、娄玉春、魏云祥、冯兆祥、杨宁、李洪涛、李娜、李强明。

本标准由江苏省交通厅工程质量监督站负责解释。

公路桥钢箱梁制造规范1 范围本标准规定了公路桥钢箱梁制造规范的术语和定义、制造的一般要求、材料和材料管理、零件制造、组装、焊接、焊接检验、矫正、预拼装、表面清理和涂装、梁段验收、包装、存放与运输、梁段连接。
