电阻炉使用说明书

中温箱式电阻炉使用说明书上海科恒实业发展有限公司内容：1 SX-4-10系列：箱式电阻炉为周期作业式电炉，供试验室作化学分析物理测定和一般小型钢件热处理时加热之用。

配有温度控制器及镍铬-镍硅电偶，能对炉膛温度进行测量，指示和自动控制。

2 技术参数：额定功率4千瓦，额定电压220V，相数为单相，额定温度1000℃加热元件接法为并联，空炉温升时间≤60，空炉损耗功率≤1.2千瓦,积蓄热≤8千瓦时,炉温均匀性≤15℃。

3 结构简介3.1 电炉炉壳用薄钢板经折边焊接制成，内炉衬为碳化硅耐火材料制成的矩形整体炉衬，由镍铬合金丝绕制成螺旋状的加热元件穿于内炉衬上、下、左、右的丝槽中，炉衬为密封式结构，电炉的炉口砖，炉门砖采用轻质耐火材料，内炉衬与炉壳之间耐火纤维膨胀珍珠岩制品切筑为保温层。

3.2 电炉炉门通过铰链固定在电炉面板上。

炉门转动灵活。

关闭时，旋转手把，扣住门钩，炉门就能紧贴于炉口上，开启时，只需旋转手把，脱钩后，将炉门置于左侧即可。

3.3 为了减少炉口的热损偌，提高炉膛内温度的均匀性，工作时必须把门关紧，并且使用时接上地线，以保证安全。

3.4 测温时用热电偶通过开在炉后的热电偶孔插入，并由固定座固定。

4 安装与使用4.1 室内平整的地面或工作台（架）上均可安放，但配套之温度控制器应避免受震动,且放置位置电炉不宜太近，防止过热而影响控制部分的正常工作。

4.2 将热电偶从热电偶固定座的小孔中插入炉膛，孔与热电偶之间间隔用石棉花绳填塞，然后旋紧螺幅固定。

4.3 根据电阻炉的功率，选择足够电流的导线，按“电阻炉与温度控制器电气联接接线示意图”联接电源，电炉及所配热电偶，并检查是否牢固可靠。

联接电源时，相线和中心线不可接反，否则温度控制器正常工作，并有触电危险，在电源线的前提，需另处安装开关，以便控制总电源。

连接热电偶至温度控制器的导线应用补偿导线，以消除冷端温度变化所引起的影响，连接时正负极不可接反。

为了保证安全操作，电炉、温度控制器外壳均须可靠接地。

SX2系列箱式电阻炉使用说明书一、用途本系列箱式电阻炉又称实验室电炉或马弗炉。

与相应的热电偶和温度控制台配套使用，能在额定温度范围内自动测温控温。

适用于大专院校、科研及环保单位的实验室，作元素分析测定及一般小型件淬火，退火，回火等热处理作业。

二、结构简介本系列电阻炉外型均为长方体,炉壳采用优质冷轧钢板折边焊接制成,工作室有优质碳化硅耐火材料制成,炉膛与炉壳之间用优质保温材料作保温层.为了减少炉口的热量散失,提高炉膛内温度的均匀性,在炉门内侧装有优质耐火材料制成的挡热板.炉内温度的测量,指示和调节自动控制系统由XMT系列温度控制仪来完成.仪表内设断偶保护装置,在加热过程中当测温热电偶断路时,可自动切断电源,以保证电炉及被处理工件的安全。

三、安装和使用1. 电炉不需特殊安装,只需平放在室内地面或台架上。

控制器应放在工作台上,工作台面的倾斜度不得超过5度.控制器离电炉最小距离不得少于0.5米.控制器不宜放在电炉上面,以免影响控制器正常工作.2. 与控制器及电炉相连的电源线,开关及熔断器的负载能力应稍大于电炉的额定功率.3. 接线时,首先转松控制器外壳左右两侧的螺钉,然后将罩壳上翻,按图示接好电源线.控制器与电炉的连线及热电偶连接线(最好使用补偿导线).将热电偶从热电偶固定座的小孔中插入炉膛,孔与热电之间间隙用石棉绳堵塞,然后固定.(注意:电源的相-与中线不可接反,为了操作安全,控制器和电炉均需可靠接地)4. 检查接线无误后即可通电,首先合上电源开关,然后将控制器面板上的钮子开关拔向开的位置,调节设定按钮,把温度设定到您所需要的度数上，如果把设定开关拔向测量位置上,红灯灭(NO),亦有接触器的吸合声响,电炉通电,电流表指示加热电流值,温度随炉内温度升高而徐徐上升,说明工作正常.当温度上升至设定的所需要温度时,红灯灭(NO),绿灯亮(YES),电炉自动断电,停止升温.稍后,当炉内温度稍微下降,绿灯灭,红灯亮,电炉又自动通电.周而复始,达到自动控制炉内温度的目的.5. 为了检查断偶保护装置是否正常工作,其方法是:松开热电偶一端,此时测温指示迅速上升到最高点亦自动切断加热电源,则断偶装置良好,重新接好的热电偶后,可正常工作.6. 烘炉,当电炉第一次使用或长期停用后再次使用时,必须进行烘炉.其过程如下:当室温升到200℃ 4小时(打开炉门让水蒸气散发)当200℃到600℃ 4小时(关闭炉门)当600℃到800℃ 2小时(关闭炉门)7. 使用完毕,首先将控制面板上的钮子开关拔向关的位置,然后切断总电源开关.维修及保养1.电炉第一次使用或长期停用后再次使用时，必须进行烘炉干燥。

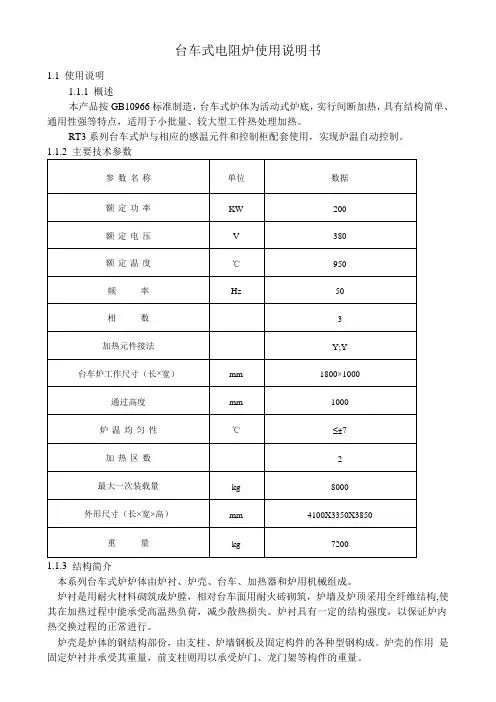

台车式电阻炉使用说明书1.1 使用说明1.1.1 概述本产品按GB10966标准制造，台车式炉体为活动式炉底，实行间断加热，具有结构简单、通用性强等特点，适用于小批量、较大型工件热处理加热。

RT3系列台车式炉与相应的感温元件和控制柜配套使用，实现炉温自动控制。

1.1.3 结构简介本系列台车式炉炉体由炉衬、炉壳、台车、加热器和炉用机械组成。

炉衬是用耐火材料砌筑成炉膛，相对台车面用耐火砖砌筑，炉墙及炉顶采用全纤维结构,使其在加热过程中能承受高温热负荷，减少散热损失。

炉衬具有一定的结构强度，以保证炉内热交换过程的正常进行。

炉壳是炉体的钢结构部份，由支柱、炉墙钢板及固定构件的各种型钢构成。

炉壳的作用是固定炉衬并承受其重量，前支柱则用以承受炉门、龙门架等构件的重量。

台车是炉体的活动式炉底，由车架、炉衬、加热器、炉底板、行走牵引机构和铜插刀等组成的一个独立体，以方便较大型工件在炉外通过起吊设备装卸工件。

台车上的加热器是通过铜插刀接触炉壳后部的插座供电的。

台车密封是由沙封槽和砂封刀组成，借小车行走机构的动力自行实现密封，可防止冷空气吸入炉内；当炉膛为正压时，则防止高温炉气外逸。

此外，还可隔绝炉内热辐射，保护台车金属构件不被烧坏和防止炉内轨道受热变形。

加热器采用铁铬铝高温合金丝带绕成螺旋状和波纹状,悬挂于炉膛内壁和平置于台车上。

.炉用机械有炉门升降机构和台车牵引机构，均采用链轮减速传动，分别通过电动葫芦和电动减速机带动实现炉门升降和台车移动。

由于设置有制动器，消除了到位时的位置误差。

在炉门关闭行程终点设置有限位开关，当炉门一旦开启时，加热器电源自动切断，确保操作人员安全作业。

同时有台车与炉门联锁装置，当炉门在关闭状态时，台车牵引机构电源不能接通，防止由于误操作造成事故。

1.1.4 使用及维修①电炉操作人员必须了解电炉及其辅助设备（包括控制柜、仪表等）的构造及其特性，使用前必须对减速机加入润滑油，同时应了解电气线路的铺设情况。

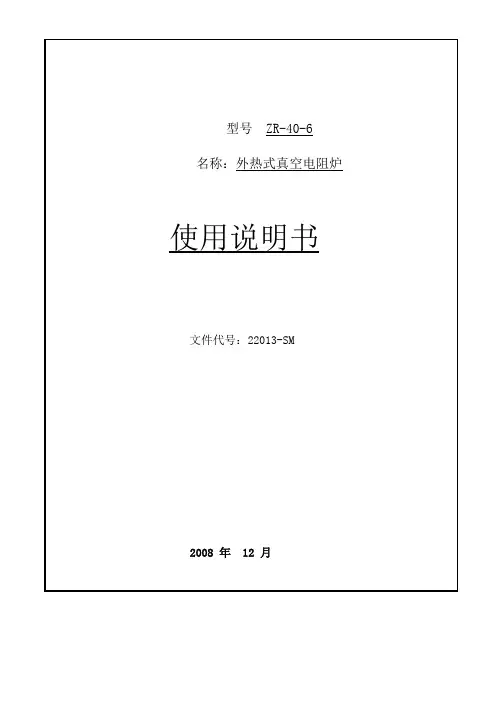

型号 ZR-40-6
名称：外热式真空电阻炉使用说明书 文件代号：22013-SM
2008 年 12 月
上海辰荣电炉有
限公司
说 明 书 GK22003-SM
ZR-40-6型
外热式真空电阻炉共4 页第1 页
一、技术规格
1.额定功率40kW+10%
2.额定电压380V
3.相数三相
4.加热区数 1
5.加热器接法Y
6.额定温度650℃
7.炉温均匀性≤±10℃
8.有效工作区尺寸φ600×750mm（φ×H）
9.极限真空度20Pa
二、结构及功能简介
ZR-40-6型外热式真空电阻炉是属于周期式作业的电炉。

它主要由炉体、炉罐、炉盖、加热器、真空系统等几部分组成。

（详见产品简图）电炉炉体由钢板及型钢焊接而成,炉衬由超轻质耐火材料和耐火纤维砌筑而成。

加热元件为铁铬铝合金丝饶制成螺旋状，安放在搁丝砖上，并用扎丝将其与小钩扎牢。

炉罐采用的焊接而成，内表面抛光。

炉罐法兰密封圈和抽真空管道都有水冷。

炉盖采用304不锈钢材料焊接而成与炉罐配套使用，由起吊设备（用户自备）开启，炉盖上有与炉罐配合的定位孔，以便安放时定位。

炉盖上有三个热电偶装置插入炉罐内，用于控制炉子煅烧过程中的温度。

在炉罐上设置有真空抽气管道，真空系统由机械泵、手动档板阀及相应的管道组成。

资料来源编制
校对
标准化
提出部门审定
批准文件号批准
上海辰荣电炉有
说 明 书 GK22003-SM
限公司ZR-40-6型
外热式真空电阻炉共4 页第2 页。

箱式电阻炉使用说明书生产商：宁国沙鹰科学仪器有限公司运营商：沙鹰科学仪器（上海）有限公司地址：上海市浦东新区东方路971号钱江大厦18G电话：************************传真：************感谢您购买本公司仪器，在您启用箱式电阻炉之前，请详细阅读使用说明书，相信它会让您的箱式电阻炉发挥最大的功用。

阅读完本说明书后，请将其妥善保管，以便随时阅读。

目录装箱清单 (2)安全提示 (3)产品概述 (4)产品特点 (4)使用前准备 (4)常用产品参数表 (5)技术指标 (5)仪表简介 (5)电阻炉使用 (6)无程序升温设置 (6)程序升温设置...............................................................第6-7页烘炉 (7)P、I、D自整定 (7)注意事项及常见故障处理 (8)装箱清单（请您开箱后及时核对配件是否齐全）主机（炉体）……………………………………………………1台电源线（含插头，已安装在炉体上）…………………………1根使用说明书………………………………………………………1份合格证保修卡……………………………………………………1份产品编号贴纸……………………………………………………2张尊敬的用户，您好：感谢您选用本公司产品，为使您获得满意的使用效果，请在开机前仔细阅读产品使用说明书。

如有疑问请及时与我们联系，我们将竭诚为您服务。

本产品使用说明书经过公司技术人员努力编撰、修改完成。

因能力所限，难免出现本意表达不详及有遗漏之处，您在使用中发现问题或建议请及时反馈，在此我们表示衷心的感谢。

安全提示！危险（有可能构成财产严重损失或人员伤亡）1、请使用独立的专用电源，并确定插头、插座接地良好(切不可以零线或中线作地线)2、请勿在不关闭电源开关的情况下任意拔掉或插上电源插头3、请勿擅自进行修理；如受本公司委托修理时，必须由专业人员进行指导4、请远离电磁干扰源，否则易造成程序混乱、数据错误5、请在工作环境温度10℃--45℃，相对湿度≤80%的工作环境中使用6、请在无粉尘，易燃、易爆气体的环境中使用7、不能加热含水分、氟化物、氯化物（如塑料、橡胶）、硫化物等物品。

正文：一，用途本系列电阻炉均系周期作‎业式，需与KSW‎型温度控制‎器及镍铬-硅镍热电偶‎配套使用，由此进行电‎炉温度的测‎量、指示及自动‎控制，供实验室、工矿企业、科研等单位‎作元素分析‎测定和一般‎小型钢件淬‎火、退火、回火等热处‎理时加热用‎。

二、结构特点本系列电阻‎炉外型均为‎长方形，互壳系用角‎钢及优质钢‎板焊接制成‎。

工作室是由‎耐火材料制‎成的整体炉‎膛，内置式的加‎热器，穿于丝孔内‎。

炉膛与炉壳‎之间用特殊‎耐火材料充‎填组成，具有良好的‎保温作用。

电炉炉门通‎过多级铰链‎固定于箱体‎上。

炉门开关是‎利用炉门手‎把的自重，通过杠杆作‎用将炉门紧‎贴于炉口，开启时只需‎把手把稍往‎上提脱勾后‎往外拉开，将炉门置于‎左侧即可。

另外，在炉口下端‎装有与炉门‎连锁的安全‎开关，当炉门开启‎时，电炉电源便‎自动切断，以保证操作‎安全。

控制器由测‎量、调节控制和‎电源装置三‎个部分组成‎，其中测量和‎控制由配置‎的温度指示‎仪来完成，电炉电源装‎置由接触器‎、电流表，电源开关、端子板等元‎件组成，因此不但能‎测量温度，而且能在设‎定范围内自‎动控制温度‎。

三、使用说明1、将电炉安装‎在室内平整‎的地面或工‎作台（架）上均可安放‎，与电炉配套‎的温控器放‎置位置与电‎炉不宜太近‎，防止过热而‎影响电子元‎件的正常工‎作。

2、将热电偶固‎定座的小孔‎中插入炉膛‎，孔与热电偶‎之间的间隙‎用石棉网填‎塞，然后固定。

3、打开温度控‎制器罩壳，按“电阻炉与温‎度控制器电‎器连接线示‎意图”及温度控制‎器后端接线‎板标注用导‎线联接电源‎、电炉、热电偶、炉门安全开‎关。

连接电源时‎，相线和中心‎线不可反接‎，否则会影响‎温度控制器‎的正常工作‎，并有触电危‎险，在电源线的‎前级，需另安装开‎关，以便控制总‎电源。

连接热电偶‎至温度控制‎器的导线应‎用补偿导线‎，以清除冷端‎温度变化所‎引起的影响‎，连接时正负‎极不能反接‎，为保证操作‎安全，电炉、温度控制器‎外壳均需可‎靠接地。

电话：022-******** 81947342 137******** 传真：************网址： E-mail:************邮编：3004501、SX2-8-16箱式电阻炉使用说明书一、 用途：本系列箱式电阻炉最高工作温度可达1600度，可供实验室、工矿企业、科研单位做元素分析测定、小型钢件淬火、退火、回火时加工用。

本系列电阻炉配有可程序升温的温度控制器、数显表和测温用电热偶。

由制造厂成套供货，由此实现指标调节、控制电炉之目的。

二、 技术参数：型号：SX2-8-16，炉膛尺寸（长、宽、高）300×150×120mm，外型尺寸:870×660×875额定功率8KW，额定温度1600℃，空炉升温时间〈1小时，配用控制器：KWS-12-16，重量160kg。

三、 结构简介：本系列电阻炉采用薄钢板断边焊成长方形炉壳，开启炉门时，将把手上提外拉，使拉杆脱扣，炉门开启后向左推开，可使炉门高热部位背设操作人，减少灼热。

1600℃型炉膛采用轻质高铝耐火材料烧制成长方形，在炉膛与炉壳之间用绝热保温材料（轻质粘土后硅酸铝纤维毡）填砌隔热，发热元件均制成螺旋形，分段穿入炉膛长槽孔中。

炉膛后壁上方设有测量温度用小孔，热电偶由此插入。

控制器机壳由铝合金、薄钢板构成。

内部装有温度测量、温度调节和电源控制等装置。

不仅能测量温度，并且还能自动地控制温度在给定范围内。

四、 安装与使用：打开包装后，检查电炉是否完整无损，配件是否齐全。

本型电炉不需要特殊安电话：022-******** 81947342 137******** 传真：************网址： E-mail:************邮编：300450最高装，只需平放在室内平整的地面或搁架上。

控制器应避免震动，放置位置与电炉热电偶源开关，以便控制总电源。

为了保证安全操作，，则机械零点调升温、定的红绿灯指示，绿灯表示升温，红灯表示定温。

【关键字】精品节能纤维电阻炉SX3-1.5-10使用说明书杭州卓驰仪器有限公司目录一：仪器简介 (1)二：仪器使用…………………………………………1-2三：技术参数 (3)四：注意事项 (3)五：毛病及排除 (4)六：装箱单 (4)附：LTDE仪表说明书一、仪器特点SX3系列节能纤维电阻炉内胆采用当今世上最轻质耐高温纤维材料制作，控制系统采用LTDE技术可编程智能仪表。

它具有多达30段升温程序功能，并可修正斜率及PID功能。

一体化制作解决了普通高温炉炉体和控制器之间连接按装高度等到烦锁过程，只需开通电源设置程序，机器即自动工作，工作完毕自动关机。

仪器操作方便，升温速度快，10分钟之间可达到1000度, 升温速度可调(SX3-2-12)，外形轻巧，重量是普通高温炉的五分之一。

二、仪器使用普通操作方法：接通电源，打开仪器后面的循环风机开关按↑键二秒钟使SV窗口出现STOP（暂停）。

设定步骤：按←键PV显示C01。

按←↑↓设置所需的温度。

按SET键，PV显示t01。

按←↑↓设置-1。

等到返回菜单（SV显示STOP）。

再按↓键二秒钟，SV显示RUN即可。

此时PV即显示升温。

SV窗口HOLD和设置的温度交替显示。

例如：要仪器到600℃长期保持自动恒温按← 键一下C01 = 600按SET键一下t01 = -1等到SV返回STOP，再按↓键。

SV显示RUN即仪器开始工作。

定时功能操作方法：接通电源，按↑键二秒钟使PV显示STOP（暂停）。

按←键PV显示CO1, 按←↑↓设置起始温度50（起始温度应高于室温）, 按SET键，PV显示t01。

按←↑↓设置起始温度到所需用实际温度的时间（时间宜长不宜短）。

按SET键PV显示C02。

按←↑↓设置工作所需的温度, 按SET 键PV显示t02, 按←↑↓设置所需恒温时间, 按SET键PV显示C03, 按←↑↓设置所需用实际温度（即和C02同样的温度）, 按SET键PV显示t03, 按←↑↓设置-121。

箱式电阻炉的设计任务设计书1.电阻炉形式：箱式电阻炉2.炉膛尺寸：400×200×160mm3.使用温度：1100℃4.炉体表面温度：80℃5.电源电压：三相，220V，380V。

摘要本热工课程设计说明书根据教学计划的热工课程要求设计而成，着重在于阐述箱式电阻炉的具体设计过程。

设计包括：炉膛设计，容积的设计，炉体材料的选择和炉体机构设计，功率的计算，电热体布置及供电电路设计，电热体积尺寸计算，测温热电偶选择等六部分。

着重在于阐述电阻炉结构的确定、发热体材料的选择和供电电路的设计等一系列设计箱式电阻炉需要解决的问题。

本设计说明书可为实验室实用箱式电阻炉提供参考，亦可为实验室箱式电阻炉维护提供依据。

本设计是综合运用《热工过程与设备》课程所学的传热学、耐火材料、保温材料、电热体材料、窑炉结构等方面的知识进行电阻炉的设计，通过本设计使学生进一步的了解和掌握课程所学的知识，同时对学生进行查阅资料、参数的选择和确定、设计计算、制图等设计技能的训练。

引言电阻炉是利用电流使炉内电热元件或加热介质发热，从而对工件或物料加热的工业炉。

电阻炉在机械工业中用于金属锻压前加热、金属热处理加热、粉末冶金烧结、玻璃陶瓷焙烧和退火、低熔点金属熔化、砂型和油漆膜层干燥等。

电阻炉与火焰炉相比，它具有结构简单，占地面积少，加热空间紧凑，空间热强度高，热效率高，温度便于实现精确控制等特点。

本次课程设计的目的就是将热工课程的理论知识应用到电阻炉设计的实验中去，理论与实践相结合，从而了解电阻炉的各部分元件的性能要求、构造及设计方法。

通过本次设计增强了理论与实践相结合的能力，加强了动手动脑能力和逻辑思维能力，为今后的实验工作奠定了基础，积累了丰富的经验。

陶瓷工业在社会主义建设、国防科学和人民生活中都占有重要的地位，它不仅与人类的日常生活文化有密切的关系，而且随着科学技术的发展，运用于电子、原子能等尖端材料中。

第一章电阻炉的特点及其分类§1.1电热窑炉的简介电热窑炉是一种可以把电能转化为热能，使制品温度上升，并完成烧结过程的一种窑炉。

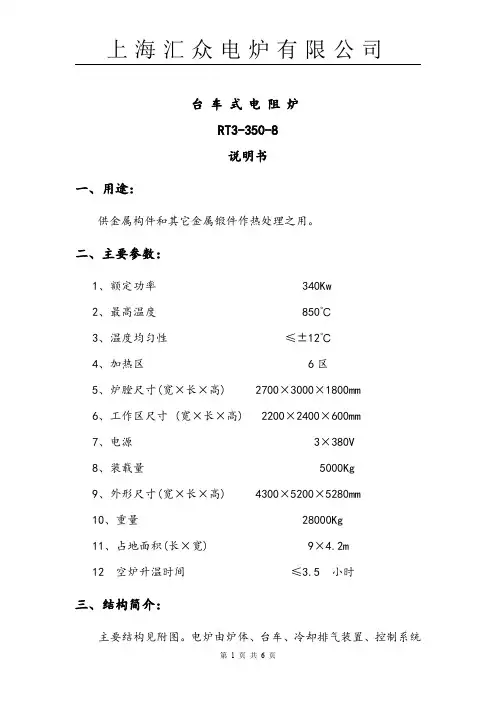

台车式电阻炉RT3-350-8说明书一、用途：供金属构件和其它金属锻件作热处理之用。

二、主要参数：1、额定功率340Kw2、最高温度850℃3、温度均匀性≤±12℃4、加热区6区5、炉膛尺寸(宽×长×高)2700×3000×1800mm6、工作区尺寸(宽×长×高)2200×2400×600mm7、电源3×380V8、装载量5000Kg9、外形尺寸(宽×长×高)4300×5200×5280mm10、重量28000Kg11、占地面积(长×宽)9×4.2m12空炉升温时间≤3.5小时三、结构简介：主要结构见附图。

电炉由炉体、台车、冷却排气装置、控制系统等主要部件组成。

1、炉体：炉体由壳体（炉门）、炉衬、加热器、炉门与支架等组成。

1.1炉壳由型钢和钢板焊接而成,1.2炉衬为全纤维结构(除台车外),炉衬采用UNIFRAX生产的硅酸铝耐火纤维折叠块,用锚固件固定在炉壳上。

（锚固件材料为304）1.3电炉在长度方向,前后区的长度各约为750mm,中区约为1500mm,左右沿中心线分区，电炉分6区控制,前后区分别包括炉门,炉后墙加热器,热电偶从炉顶插入炉膛内。

1.4侧部加热元件采用0Cr25Al5电阻丝,做成”之”字型式,采用专用挂件固定在炉膛的两侧,炉门及后墙上;台车上的加热元件采用0Cr25Al5铁铬铝电阻丝,绕成螺旋状后,安装在炉底搁丝砖上。

1.5炉门采用支架固定在台车上,炉门与炉体的密封采用硅酸铝纤维绳密封。

2．台车炉体和台车外壳均由型钢及钢板焊接而成,台车为双层炉架式,纵向为四根高为160mm的工字钢,横梁高为160mm的槽钢,横梁间隔600mm。

2.1、台车的行走采用电动自行式,当炉门打开时,台车才可行走,炉门开启与台车行走牵引装有电气连锁装置；2.2．台车与炉体的密封采用活动型密封槽密封,台车到位后采用气动装置将密封槽抬起，而起到密封的作用,气动装置采用电动控制。

箱式电阻炉的设计任务设计书1.电阻炉形式：箱式电阻炉2.炉膛尺寸：400×200×160mm3.使用温度：1100℃4.炉体表面温度：80℃5.电源电压：三相，220V，380V。

摘要本热工课程设计说明书根据教学计划的热工课程要求设计而成，着重在于阐述箱式电阻炉的具体设计过程。

设计包括：炉膛设计，容积的设计，炉体材料的选择和炉体机构设计，功率的计算，电热体布置及供电电路设计，电热体积尺寸计算，测温热电偶选择等六部分。

着重在于阐述电阻炉结构的确定、发热体材料的选择和供电电路的设计等一系列设计箱式电阻炉需要解决的问题。

本设计说明书可为实验室实用箱式电阻炉提供参考，亦可为实验室箱式电阻炉维护提供依据。

本设计是综合运用《热工过程与设备》课程所学的传热学、耐火材料、保温材料、电热体材料、窑炉结构等方面的知识进行电阻炉的设计，通过本设计使学生进一步的了解和掌握课程所学的知识，同时对学生进行查阅资料、参数的选择和确定、设计计算、制图等设计技能的训练。

引言电阻炉是利用电流使炉内电热元件或加热介质发热，从而对工件或物料加热的工业炉。

电阻炉在机械工业中用于金属锻压前加热、金属热处理加热、粉末冶金烧结、玻璃陶瓷焙烧和退火、低熔点金属熔化、砂型和油漆膜层干燥等。

电阻炉与火焰炉相比，它具有结构简单，占地面积少，加热空间紧凑，空间热强度高，热效率高，温度便于实现精确控制等特点。

本次课程设计的目的就是将热工课程的理论知识应用到电阻炉设计的实验中去，理论与实践相结合，从而了解电阻炉的各部分元件的性能要求、构造及设计方法。

通过本次设计增强了理论与实践相结合的能力，加强了动手动脑能力和逻辑思维能力，为今后的实验工作奠定了基础，积累了丰富的经验。

陶瓷工业在社会主义建设、国防科学和人民生活中都占有重要的地位，它不仅与人类的日常生活文化有密切的关系，而且随着科学技术的发展，运用于电子、原子能等尖端材料中。

第一章电阻炉的特点及其分类§1.1电热窑炉的简介电热窑炉是一种可以把电能转化为热能，使制品温度上升，并完成烧结过程的一种窑炉。

SX-2—4—10型箱式电阻炉标准操作规程1．目的建立电阻炉标准操作规程2．适用范围电阻炉的标准操作3．操作人检验人员4．内容4．1准备工作4．1．1通电前，先检查控制器上接线无松落现象。

4．1．2清洁炉体内外。

4．2操作4．2．1接通电源，打开控制器上的开关，电炉升温，仪表由绿指示灯显示，电阻炉开始工作。

4．2．2设定所需温度，电阻炉开始升温，将所要灼烧的检品放入炉内，关好炉门。

4．2．3达到设定温度后，指示灯由绿转红保温。

4．3结束工作4．3．1操作结束后，4．4注意事项4．4．1电阻炉在工作时放入或拿取炉内检品时，一定要用坩埚钳，身体的任何部位不要接触炉体，以免烫伤。

FSC —Ⅱ型浮游微生物采样器标准操作规程1.目的建立浮游微生物采样器标准操作规程2.适用范围浮游微生物采样器的标准操作3.操作人检验人员4.内容4．1准备工作4．1．1将导管、采样口、培养皿及外罩用75％酒精棉球擦拭消毒。

4．1．2将有培养基的培养皿置于转盘上，放上外罩，压紧压块，使外罩与底座密封。

4．1．3旋转调节钮，使狭缝与培养基保持在2mm的距离。

4．2操作4．2．1打开电源。

4．2．2按启动键，仪器开始工作，气体流量计浮子上端与50L刻度相平。

4．2．3测试完毕，取出培养皿盖好。

4．3结束工作4．3．1操作结束后，关闭电源。

4．3．2用软布擦拭仪器，将仪器放入仪器箱中。

4．4注意事项4．4．1不能用手转动转盘，否则会损坏电机。

4．4．2外罩切忌高温消毒，只可用酒精棉球擦拭消毒。

C LJ—BⅡ型激光尘埃粒子计数器标准操作规程1.目的建立激光尘埃粒子计数器标准操作规程2.适用范围激光尘埃粒子计数器的标准操作3.操作人检验人员4.内容4．1准备工作4．1．1进入待测房间时应检查：环境温度，应为0~30℃；相对湿度，应为30％～90％；压差应≤200Pa。

4．2操作4．2．1将仪器放到需检测的位置，通电，预热5分钟。

4．2．2检查、设置各参数。

箱式电阻炉的使用说明书1、操作人员必须了解以下几点才能有效的保养箱式电阻炉：A、箱式电阻炉及其辅助设备的结构和性能。

B、配电系统、控制系统的布置及安全装置的位置等。

C、操作工艺和安全操作规程2、运行前准备工作检查A、设备的电源是否正常，是否有断相、短路或裸线等情况。

B、检查接地装置接线处的接触是否良好。

C、检查加热元件是否有损坏的地方，各连接处的接触是否良好，有否与炉体及罩壳相接触的地方。

D、检查温控系统是否有不正常的现象。

E、检查炉门升降、台车进出运行是否正常。

3、带有腐蚀性、挥发性、爆炸性气体的工件严禁进入炉体加工，以免影响加热元件和耐火材料使用寿命及引起爆炸等事故。

4、箱式电阻炉不得超温运行，否则会缩短设备的使用寿命。

5、氧化皮太多的工件进炉前需清除，可用钢丝刷刷下。

6、工件均匀堆放，离加热元件应在100-150mm左右。

7、严禁野蛮操作，工件应轻放，避免冲击。

8、箱式电阻炉使用时操作人员不得擅自离开岗位，必须随时注意电炉的工作状况是否正常。

9、箱式电阻炉在进行装卸工件时，必须先切断加热元件电源，以保证操作人员的安全。

10、炉膛的氧化物（包括电炉丝下）应经常清理，至少每周一次或五炉次一次。

炉底板下可用压缩空气吹。

11、电阻丝如经使用后，就不得碰撞拗折，以免断裂。

12、箱式电阻炉电动机需定期检查，添加润滑油等，注意使用安全。

13、传动轴套处必须经常检查添加润滑油，以防因缺油而损伤轴套。

14、定期检查加热元件的使用情况。

加热元件经短期使用后便不得拗折、碰撞。

如尚未严重腐蚀而折断时，可用与电炉丝相同的材料（或电炉丝本身）作为焊条，采用乙炔气进行加热焊接，焊条采用50%白云粉末混合而成，若加热元件严重腐蚀不能使用时，则应另行更换。

15、定期校验仪表、热电偶的使用情况，防止因仪表、热电偶的误差造成测温不正确而影响产品质量。

箱式电阻炉使用说明一、安全注意事项1.在使用电阻炉前，应仔细阅读使用说明书，并按照说明书上的要求进行操作。

2.在使用过程中要特别注意电源的安全，确保电源插头与电源插座连接良好，避免出现电源短路或电源线过热等情况。

3.使用过程中要注意防止烫伤、电击等意外事故的发生，可戴手套和绝缘鞋，同时避免触摸加热元件和炉体等部位。

4.使用过程中应保持良好的通风环境，避免烟雾和有毒气体引起的健康问题。

5.在使用过程中应保持炉体周围的环境整洁，避免发生火灾和事故。

二、使用步骤1.将箱式电阻炉放置在平坦、稳固的工作台上，并确保周围没有易燃易爆物品。

2.打开电源总开关，确保电源插头已正确插入插座，此时电阻炉的控制面板将显示电流、电压和温度等信息。

3.根据需要调整加热参数，包括设定温度、加热时间和功率等，可通过控制面板上的按钮实现。

4.将待加热或烘干的物体放置在电阻炉内，注意物体的尺寸和数量不得超过电阻炉的容量，以免影响加热效果。

5.在加热过程中，可通过观察控制面板上的温度显示和指示灯的状态来了解炉体温度和加热情况。

6.加热完成后，将电源总开关关闭，待电阻炉冷却后，即可打开炉门取出物体。

7.使用完毕后，应及时清理炉体内外的杂物和积灰，以确保电阻炉的正常工作。

三、维护保养1.定期检查电阻炉的电源线和插头是否有损坏，如有损坏应及时更换。

2.注意定期清理炉体内部和外部的积灰和杂物，可使用干净的布或软刷进行清洁。

3.在关闭电源总开关后，不要立即进行炉体清洁，待电阻炉完全冷却后再清理，避免烫伤和其他意外伤害。

四、常见故障及排除方法总之，正确使用箱式电阻炉能够提高工作效率、确保实验结果的准确性，但在使用过程中需要特别注意安全事项，并进行定期的维护保养工作，以延长电阻炉的使用寿命。

SX2-系列箱式电阻炉使用说明书上海一恒科学仪器有限公司昆山纳热博高温炉有限公司公司地址:上海共和新路966号共和大厦7楼邮编：200070、56636560网址：E -m a i l :****************.售后受理电话：*************、36906225传真：***********************************一恒仪器理想的实验室伙伴目录安全提示！ (1)一、用途概括 (2)二、产品图片 (2)三、产品特点 (3)四、安全功能 (3)五、主要规格和技术参数 (3)六、炉膛选择（用户可根据自己需要选用） (5)七、产品的使用 (5)1.使用前的准备 (5)2.烘炉 (6)3.控温仪操作方法 (6)八、注意事项 (9)九、故障处理 (9)十、接线原理图 (10)装箱单 (14)尊敬的用户，您好！感谢您选用本公司产品，为使您获得满意的使用效果请在开机前仔细阅读产品使用说明书。

如有疑问请及时与我们联系我们将竭诚为您服务2017版《使用说明书》经公司技术人员努力编撰、修改已完成，因能力所限难免出现本意表达不详及有遗漏之处请各位专家在使用中诺发现问题或有新的想法请不吝赐教我们表示衷心感谢本产品符合JB/T8195.7—2007“《间接电阻炉》第七部分“SX 系列实验用箱式炉”标准安全提示！●本产品不含玻璃纤维成份（材料）、不含有毒、有害物质、不会对人体造成化学物质危害●危险有可能构成财产损失或危及人身安全请按规范操作1、请使用独立的专用电源并确定插头、插座接地良好(切不可以零线或中线作地线)2、请勿在不关闭电源开关的情况下任意拔掉或插上电源插头3、请勿擅自进行修理，如受本公司委托修理时必须由专业人员进行指导4、请远离电磁干扰源，否则易造成程序混乱、数据错误5、请在工作环境温度10℃--45℃，相对湿度≤80%的环境中使用6、电炉在使用升温过程或高温状态下（≥300℃）不能开启炉门否则易造成炉门及炉膛开裂影响使用寿命7、电阻炉内样品放置量不易过多（应≤炉膛容积的1/2）否则因负载过重易烧断炉丝8、请在无粉尘、易燃、易爆气体的环境中使用以免造成意外事故9、电炉不能加热含水分、氟化物、氯化物（如塑料、橡胶）、硫化物等有腐蚀性物品，否则将影响电阻炉使用寿命（易断炉丝、炉膛穿透或熔化、漏电）及降低电器安全性能10、电炉不能加热易燃、易爆、有机溶剂、密封容器等物品否则有爆炸危险危及人身安全11、请严格按使用要求操作电炉，违规操作造成的电炉故障、损坏不在免费保修范围内请勿自行修理请远离爆炸性物质警示请使用可靠接地禁止腐蚀性物质一、用途概括新一代箱式电阻炉，集公司多年设计和制造经验，引进消化国外技术，具有多项设计专利，专供工矿企业、大专院校、科研单位的实验室作为化学元素分析和小型刚件的淬火、退火、回火等高温热处理用；还可作金属、石墨、陶瓷的烧结、溶解、分析等高温加热用。

RX2系列箱式电阻炉使用说明书一、适用范围：本系列箱式电阻炉系周期作业式电阻炉,适用于一般金属零件的正火、退火、淬火及铝合金材料的固溶、时效等热处理加工之用。

二、基本结构：本系列箱式电阻炉主要由炉壳、炉衬、加热元件以及配套电气控制系统等组成。

炉壳由A3钢板及角钢、方通等型材焊接而成，炉壳内是一个由轻质耐火砖和硅酸铝耐火纤维等轻质耐火、保温材料砌成的炉膛，炉壳与炉膛之间的间隙部分填充优质保温岩棉。

加热元件是由高电阻合金丝绕成螺旋圈，均匀分布在炉膛两侧及底部。

炉门采用侧开式，炉门下装有一行程开关，与炉门开启联锁，当炉门打开时电炉电源即自行切断，以保证操作者的安全，在炉顶配有热电偶座，可插入热电偶，用来自动控温及超温保护。

配电箱安装在炉体的右侧面，方便操作。

（附：结构简图）三、主要技术参数：1、工作电源：380V ；频率：50HZ；2、额定功率：25KW；3、额定温度：950℃；4、有效尺寸：深600×宽400×高400mm；5、外形尺寸：6、加热元件：采用高电阻合金材料，材质OCr25AL5。

7、加热元件接法：Y8、电器控制：采用数显智能仪表（PID）自动控温、恒温计时、3相电流电压显示、超温报警、漏电保护等功能。

四、使用环境：1、温度：0~50℃；2、相对湿度：≤85%；3、周围无强烈的振动和气流存在；4、无腐蚀性气体存在。

五、安装与使用：1、安装前必须先检查加热元件是否有折断、裂纹、严重弯曲及脱出搁砖等现象。

同时还应检查相与相、引出棒与炉壳之间是否有短路等不正常现象。

2、检查加热元件、控制柜、热电偶与补偿导线、断路安全装置等导线的接线端的接触是否良好。

3、接地装置螺栓上应接上可靠的地线（包括电炉配用的控制柜），以保证操作人员安全。

4、按要求接好炉体与控制箱连线。

5、炉体安装完毕后，应校正电炉工作台面、炉底板的水平度。

6、电炉安装完毕后，在开始使用前必须进行烘炉，以除去炉衬内水分，提高绝缘性能，并使炉衬灰缝烧结，增加炉衬强度。
