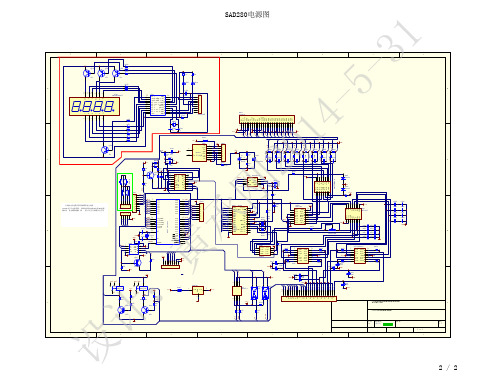

SAD280同步控制器说明书

操作序列操作序列1 紧急情况释放开关S3（急停）左旋转2 旋转钥匙开关S1（电源总输入）选‘I’改变选‘PGC’显示消耗-电源电压控制变压器-选PGC显示数据参数，仅在连接气体自动控制时有效3绿色灯S2开（准备好操作）打开开关等离子电源、风扇、冷却控制打开测试：-显示电弧电压（20）和切割电流（19）在不久后-20电弧电压的实际值-19目前设定值预留-绿色开S2准备好操作-（16）黄色LED OFF‘累计错误’- （7）绿色LED ON‘冷却系统正常’- （8）绿色LED ON‘其他供应正常’- （9）绿色LED ON‘电源温度正常’此单元已经准备就绪4 旋转开关S5(切割技术范围)按照制定计划选择的切割参数5 操作PGC3,PGE360 orPGE3-360（见维修手册）预选等离子单元（解除不合格单元），激活等离子易损件、气体等切割参数电位计-电压显示（20）错误错误 原因原因//解决方案解决方案1当S1开关打开总电源，激活S2绿色开关后风扇和冷却液单元无法启动 -S3急停开关未复位-通信线路X102（C3-C4）(系统发出紧急停止)没有堵塞-电源后盖板以及PBA 开-等离子割炬控制电缆未连接上X121 -电机断路器F7冷却装置关闭2风扇和冷却单元ON，（16）黄色LED‘累计错误’ON 和（8）绿色LED‘气体供应’OFF选择气体压力过低 （见切割参数表） 3（16）黄色LED‘累计错误’ON，（7）绿色LED‘冷却回路’OFF，报警信号显示在电位器上（19） -冷却装置水泵旋转方向相反→调换俩相线 -冷却液流量过低 -缺少冷却液 -主开关S1冷却装置关-电机断路器F7冷却装置关闭4（16）黄色LED‘累计错误’ON，（9）绿色LED‘电源温度’OFF -整流器过热→风扇运行冷却、根据维护手册清洗本单元和箱体风扇后过滤垫 5（11）白色LED ‘主弧’OFF：主电源OFF，电流显示器（19）当等离子电源关闭10秒以后 -测试弧时间>10S -工件电流无回路-工件连接电缆无连接-穿孔高度不正确-测试弧与工件未接触该HiFocus 280i 等离子电源显示顺等离子电源显示顺序为错误代码序为错误代码序为错误代码，，如果在运行中或者操作过程中中或者操作过程中，，电流电流显示记显示记显示记显示数字从显示数字从和各自LED等亮等亮，，这些错误的描述见下表这些错误的描述见下表显示信息（19）表示信息 原因1 气体错误 手动气体控制台：（PGE） -气体压力过低-控制气体4 测试弧错误起弧时间>10S工件无电流通过-工件电缆未连接 -初始定位高度不正确 -主弧与工件无接触5 起弧错误 2秒内未起弧6 主弧丢失 主弧未与工件连接7 距离错误 割炬在切割过程中距离过小8 气体测试错误 测试时间大于三分钟9 引导弧丢失 在起弧过程中引导弧未建立，无主弧10 通讯错误 仅在自动气体控制有效11 数据库错误 仅在自动气体控制有效202122252627电源出错 联系服务人员303132 354041424344505152 55。

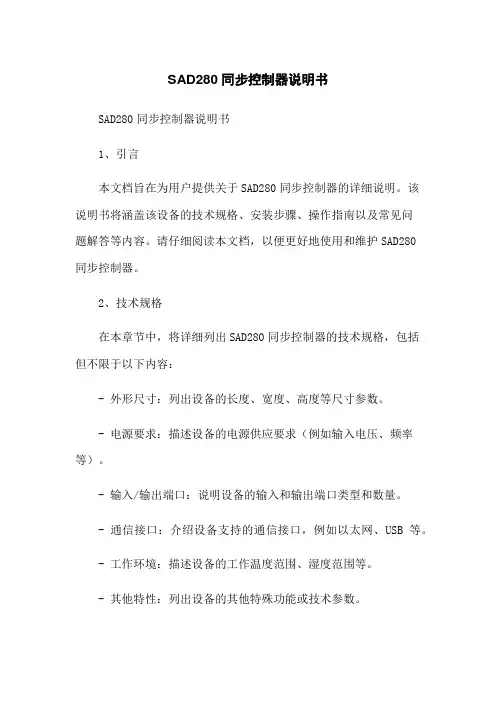

SAD280同步控制器说明书SAD280同步控制器说明书1、引言本文档旨在为用户提供关于SAD280同步控制器的详细说明。

该说明书将涵盖该设备的技术规格、安装步骤、操作指南以及常见问题解答等内容。

请仔细阅读本文档，以便更好地使用和维护SAD280同步控制器。

2、技术规格在本章节中，将详细列出SAD280同步控制器的技术规格，包括但不限于以下内容：- 外形尺寸：列出设备的长度、宽度、高度等尺寸参数。

- 电源要求：描述设备的电源供应要求（例如输入电压、频率等）。

- 输入/输出端口：说明设备的输入和输出端口类型和数量。

- 通信接口：介绍设备支持的通信接口，例如以太网、USB等。

- 工作环境：描述设备的工作温度范围、湿度范围等。

- 其他特性：列出设备的其他特殊功能或技术参数。

3、安装步骤本章节将逐步介绍如何正确安装SAD280同步控制器。

包括以下步骤：- 准备工作：列出安装前需要准备的工具和材料。

- 接线图表：提供设备的接线图表，便于用户正确连接设备。

- 安装步骤：详细描述设备的安装过程，包括物理安装和电气连线步骤。

4、操作指南在本章节中，将详细介绍如何正确操作SAD280同步控制器，包括以下内容：- 启动设备：描述设备的启动流程，包括电源接通、指示灯状态等。

- 菜单导航：指导用户如何浏览和操作设备的菜单界面。

- 功能设置：详细介绍设备的各项功能设置及其参数调整方法。

- 参数保存与恢复：说明如何保存当前的参数设置，并在需要时进行恢复。

5、常见问题解答在本章节中，将一些常见问题以及相应的解决方法，以便用户遇到问题时能够快速定位和解决。

附件：- 设备接线图表- 设备安装示意图- 软件操作界面截图法律名词及注释：- 根据本文档中提及的法律名词解释如下：1) 法律名词1：解释12) 法律名词2：解释2：：：全文结束，附件请参考附件部分。

本文所涉及的法律名词及注释：详见法律名词及注释部分。

J G D同步控制器使用说明书目录一、型号说明 (1)二、主要结构功能 (3)三、端子说明 (5)四、端子图 (8)五、面板操作 (9)六、参数表 (10)七、参数详细说明 (12)八、多台联接及注意事项 (16)九、故障检修与维护 (17)十、外形尺寸 (18)1JGD系列同步控制器是本公司在原生产的单一型号基础上推出的成系列同步控制装置，内部采用计算机为核心的全数字化设计，每台控制器能同时控制四台或八台电机的运转，使用非常灵活、简便。

JGD系列同步控制器拥有完善的功能，在技术上处于国内领先水平，在性能上可与国外同类产品相媲美。

广泛适用于由多台调速系统组成的各种机械设备上，如电力、钢铁、造纸、纺织、印染、电缆光纤、塑料等行业。

可对线速度、位移、张力、距离等进行控制，是机器设备的最佳选择。

一、型号说明JGD280（A）版本号控制器输出路数(240、280)控制器系列号1．主要特点A、数字化JGD系列控制器采用单片计算机控制，可通过对控制器进行多种参数设置，设置参数时通过数码显示。

本控制器内有记忆体，断电后能自动保留用户设置的参数。

B、功能强大1）JGD系列控制器每台有三种给定输入方式（内部给定、外部电压给定、外部电流给定）。

2）JGD-280控制器每台可控制八个独立单元有八路输出2（V01~V08）。

3）每个控制单元的输出可作为另外控制单元的输入（单元串、并联使用）。

可将一台控制器作为二台或三台独立控制器使用。

4）具有缓起动、停车功能，时间可设置（0~100秒）。

5）具有故障报警及起动信号继电器输出，其驱动能力达5A。

C、高精度本系列控制器输入、输出模拟信号采用高分辨率的A/D、D/A转换器，其分辨率可达0.1%。

D、通用性外部给定输入采用标准的0~10V或4~20mA，控制输出0~10V，可与各种调速控制器相匹配。

E、使用简便1）用户修改控制参数可在控制器起动状态下进行，便于用户调试设备。

2）具有对设定的参数进行锁定的功能，能避免其他人员误动。

JGD280同步控制器使用说明书默认分类 2007-07-13 22:05:27 阅读822 评论0 字号：大中小订阅JGD系列同步控制器是本公司在原生产的单一型号基础上推出的成系列同步控制装置，内部采用计算机为核心的全数字化设计，每台控制器能同时控制四台或八台电机的运转，使用非常灵活、简便。

JGD系列同步控制器拥有完善的功能，在技术上处于国内领先水平，在性能上可与国外同类产品相媲美。

广泛适用于由多台调速系统组成的各种机械设备上，如电力、钢铁、造纸、纺织、印染、电缆光纤、塑料等行业。

可对线速度、位移、张力、距离等进行控制，是机器设备的最佳选择。

一、型号说明1．主要特点A、数字化JGD系列控制器采用单片计算机控制，可通过对控制器进行多种参数设置，设置参数时通过数码显示。

本控制器内有记忆体，断电后能自动保留用户设置的参数。

B、功能强大1）JGD系列控制器每台有三种给定输入方式（内部给定、外部电压给定、外部电流给定）。

2）JGD-280控制器每台可控制八个独立单元有八路输出（V01~V08）。

3）每个控制单元的输出可作为另外控制单元的输入（单元串、并联使用）。

可将一台控制器作为二台或三台独立控制器使用。

4）具有缓起动、停车功能，时间可设置（0~100秒）。

5）具有故障报警及起动信号继电器输出，其驱动能力达5A。

C、高精度本系列控制器输入、输出模拟信号采用高分辨率的A/D、D/A转换器，其分辨率可达0.1%。

D、通用性外部给定输入采用标准的0~10V或4~20mA，控制输出0~10V，可与各种调速控制器相匹配。

E、使用简便1）用户修改控制参数可在控制器起动状态下进行，便于用户调试设备。

2）具有对设定的参数进行锁定的功能，能避免其他人员误动。

3）外部连线少，简化用户设计及调试设备工作，大量节省用户的人力、物力、财力。

F、工作可靠JGD系列同步控制器经过精心设计制造，内部工作电源采用开关电源。

具有抗干扰能力强，工作电压范围宽，能保证在电网电压波动范围大的地方均能正常工作，其工作电压在150~300VAC。

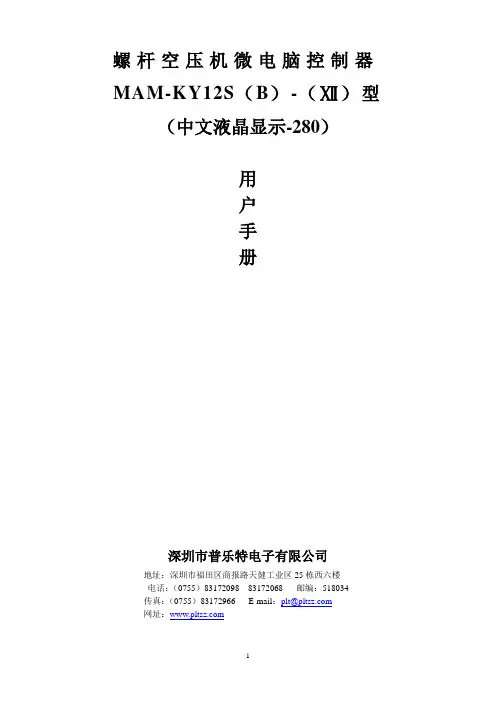

螺杆空压机微电脑控制器MAM-KY12S（B）-（Ⅻ）型（中文液晶显示-280）用户手册深圳市普乐特电子有限公司地址：深圳市福田区商报路天健工业区25栋西六楼电话：（0755）83172098 83172068 邮编：518034传真：（0755）83172966 E-mail：plt@网址：特点：●LCD中英文显示●对电机具有短路、堵转、缺相、过载、不平衡等全方位保护功能●对电机具有起停控制、运行控制●对空压机进行防逆转保护●对多点温度进行检测与控制保护●自动调节负荷率控制压力平衡●高度集成，高可靠性，高性价比●远程/机旁选择控制●联动/独立选择运行●RS-485通讯功能一、基本操作1、按键说明图1︱——起动键：按此键可起动电机运行○——停机键：按此键可停止电机运行S——设定键：修改完数据后，按此键确认数据存储输入▲——上移键：数据修改时，按此键上翻修改该数位；在菜单选择时作为选择键。

▼——下移键：数据修改时，按此键下翻修改该数位；在菜单选择时作为选择键。

◆——移位键/确认键：修改数据时，此键作为移位键；在菜单选择时作为确定键。

C——返回键/复位键：在菜单操作时作为返回键返回上一级菜单；故障停机时，按此键复位。

2、状态显示与操作机组通电后显示如下界面：5秒后显示以下主界面：按“▼”进入以下菜单选择界面：a、运行参数查看按“▲”或“▼”移动黑色滚动条到“运行参数”菜单后，按确认键“◆”后弹出下一级菜单：再按“◆”弹出如为最后一级菜单，界面不会出现黑色滚动条，按返回键“C”返回上级菜单或主界面。

如在某一界面停止操作，数秒钟后自动返回主界面。

用“▲”、“▼”移动键、确认键“S”和返回键“C”根据上述方法可完全观察到运行时间、本次运行时间、维护参数、历史故障、出厂日期、现场故障等运行参数并返回到上级菜单。

b、用户参数1）、参数修改方法══在运行状态和停机延时过程中不能修改用户参数和厂家参数══用前述运行参数查看的方法可查看和修改用户参数，如修改压力上限，操作方法如下：按“▲”或“▼”移动黑色滚动条到“用户参数”项后按确定键“◆”弹出再按确定键“◆”弹出如不继续按确定键“◆”即可查看用户参数。

变频器说明书大全本文提供多年收藏整理的变频器说明书，全部为高清PDF版本。

如果需要，请发送邮件到XXX索取。

以下是说明书部分目录：1.台安(TAIAN)变频器说明书：包括E2N2V2SV300N310S310EV300K1/N1K200/KxxxxxxxJSE2-EN2.2.台达(DELTA)变频器说明书：包括VFD-AVFD-BVFD-EVFD-FVFD-GVFD-LVFD-M、VFD-SVFD-VVFD-VEVFD-ELVFD-B/PVFD-VL。

3.英威腾(INVT)变频器说明书：包括G9/P9/GS/GLCHECHFCHVCHV110CHV160CHV180.4.XXX(HUILING)变频器说明书：包括H3000.5.信捷(XINJE)变频器说明书：包括V5/F5.6.凯迪华能变频器说明书：包括CD2000.7.酷马(QMA)变频器说明书：包括Q5000Q7000Q9000.8.黎升同步控制器说明书：包括SAD240、SAD280、SAD280i。

9.三品(SANPIN)变频器说明书：包括SKJSPRQ-333.10.能士(XXX)变频器说明书：包括NSA20NSA80.11.台凌(TAILING)变频器说明书：包括TL80TL100TL100H。

12.力普变频器说明书：包括LP100.13.XXX(AMPLE)变频器说明书：包括AMP1000.14.誉强(YUQIANG)变频器说明书：包括YQ3000-MYQ3000-AYQ3000-GYQ3000-A7(上)A7(中)。

A7(下)。

15.格立特(GREAT)变频器说明书：包括VF10VF11VF15VC300VC3100VC3200.16.RICH(XXX)变频器说明书：包括EI-MINIEI-450EI-450MEI-500EI-550EI-600EI-700EI-xxxxxxxxEI Super N、EI。

17.汇川(INOVANCE)变频器说明书：包括MD021 MD280 MD300MD300AMD320MD330.18.XXX(YCDZ)变频器说明书：包括YC-GYC-PTE580软启动器。

SCD-280八单元同步调节器1.产品概要SCD280为江阴市环希工业控制设备有限公司成熟产品。

本产品经过多年的工业现场考验和设计、工艺的不断完善，功能实用，抗干扰能力强，稳定可靠。

本产品的主要特点如下：☆内含八路独立可编程模拟单元，一路内部主给定，八路外部反馈输入，内带±5V反馈电源。

☆内部主给定可采用上升、下降端子外接按钮进行调节。

2.产品外观及端子分配端子说明：开关量信号输入端子：2（启停）；4（故障输入）；13（下降）；6（上升）开关量信号输出端子：运行信号：53（常闭）；54（常开）；55（公共端）报警信号：50（常闭）；51（常开）；52（公共端）模拟量主给定端子：9（信号）；10（信号）反馈量端子：29（1#反馈）27（2#反馈）25（3#反馈）23（4#反馈）21（5#反馈）19（6#反馈）17（7#反馈）15（8#反馈）输出量端子：30（1#输出）32（2#输出）34（3#输出）36（4#输出）38（5#输出）40（6#输出）42（7#输出）44（8#输出）P6-1江阴市环希工业控制设备有限公司1.GS2.R/S3.+24V4.Err5.GS6.UP7.+10V8.GND9.G110.G211.GND 12.+10V 13.DOWN 14.GND 15.GF816.GND 17.GF718.GND 19.GF620.GND 21.GF522.GND 23.GF424.GND 25.GF326.GND 27.GF228.GND 29.GF1+24V地启停端子+24V电源≤80mA 外部故障输入+24V地上升端子+10V参考电压信号地外部主给定一外部主给定二信号地+10V参考电压下降端子信号地反馈输入8信号地反馈输入7信号地反馈输入6信号地反馈输入5信号地反馈输入4信号地反馈输入3信号地反馈输入2信号地反馈输入130.V131.GND 32.V233.GND 34.V335.GND 36.V437.GND 38.V539.GND 40.V641.GND 42.V743.GND 44.V845.GND 46.+5V 47.GND 48.-5V 49./50.TB251.TC252.TA253.TB154.TC155.TA156.GND 57.L 58.N单元1输出信号地单元2输出信号地单元3输出信号地单元4输出信号地单元5输出信号地单元6输出信号地单元7输出信号地单元8输出信号地反馈用+5V电源≤50mA 信号地反馈用-5V电源≤50mA 空脚报警信号常闭端报警信号常开端报警信号公共端运行信号常闭端运行信号常开端运行信号公共端开关电源接地端电源输入 220VAC 电源输入±20%50Hz参考电压端子：7，12（+10V）负载能力10mA46，48（±5V）负载能力200mA3（+24V）负载能力0.7A地端子：信号地：8，11，14，16，18，20，22，24，26，28，31，33，35，39，39，41，43，45，47。

感谢您购买本产品！无刷动力系统功率强大，错误的使用可能造成人身伤害和设备损坏。

我们强烈建议您在使用设备前仔细阅读本说明书，并严格遵守规定的操作程序。

我们不承担因使用本产品而引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任；同时，我们不承担因擅自对产品进行修改所引起的任何责任。

我们有权在不经通知的情况下变更产品设计、外观、性能及使用要求。

· 电调与相关连接部件连接前，请确保所有电线和连接部件绝缘良好，短路会毁坏电调。

· 请务必仔细连接好各部件，若连接不良，您可能不能正常控制赛车，或出现设备损坏等其他不可预知的情况。

· 使用此电调前，请认真查看各动力设备以及车架说明书，确保动力搭配合理，避免因错误的动力搭配导致电机超载，最终损坏电调。

· 顶级竞赛专用：内置5种常用模式（如：零进角Zero Timing闪灯模式、一般练习模式、MODIFY 竞赛模式、STOCK 竞赛模式），适合所有竞赛，即选即用。

电调的设定参数可以导入导出，便于车 手相互交流和借鉴彼此的设定。

· 内置BEC升压电路，BEC最大输出电流高达6A，输出电压6V，无需额外的接收机电池，即可轻松驱动各种舵机。

03产品特色02注意事项06设置电子调速器设定油门行程1XERUN XR10 Pro-1S-Heavy DutyXERUN XR10 Pro 1S车用无刷电子调速器使用说明书01声明1. 连接马达：连接有感无刷马达与无感无刷马达的方式有差异，请务必遵照如下接线方式： · 连接有感无刷马达时：电调与马达相连有严格的线序要求，电调的#A/#B/#C必须与电机的#A/#B/#C三线严格一一对应，用6针感应线把电调与电机的感应口对接。

若有感无刷马达未接上感应线，则电调会工作 在无感模式，相当于电调连接无感无刷电机。

· 连接无感无刷马达时：电调与马达相连无严格的线序要求，电调的#A/#B/#C可以与电机的三线随意对接，若出现转向相反，任意交换两条马达线即可。
