实验01 Emu8086软件的使用 实验报告

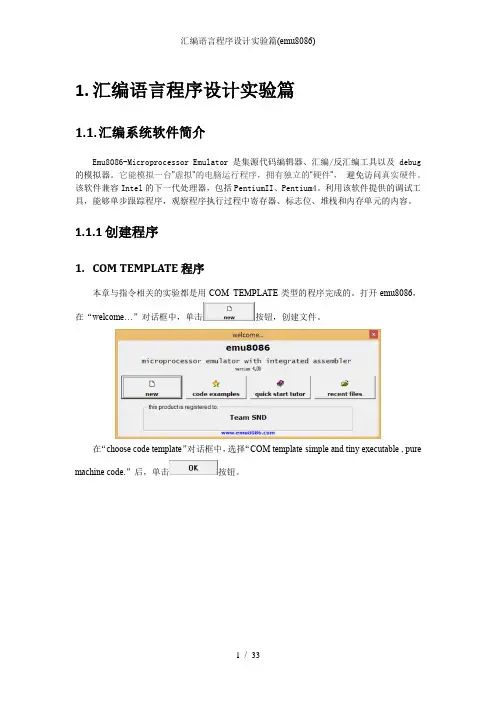

1.汇编语言程序设计实验篇1.1.汇编系统软件简介Emu8086-Microprocessor Emulator是集源代码编辑器、汇编/反汇编工具以及debug 的模拟器。

它能模拟一台"虚拟"的电脑运行程序，拥有独立的“硬件”，避免访问真实硬件。

该软件兼容Intel的下一代处理器，包括PentiumII、Pentium4。

利用该软件提供的调试工具，能够单步跟踪程序，观察程序执行过程中寄存器、标志位、堆栈和内存单元的内容。

1.1.1创建程序 TEMPLATE程序本章与指令相关的实验都是用COM TEMPLATE类型的程序完成的。

打开emu8086，在“welcome…”对话框中，单击按钮，创建文件。

在“choose code template”对话框中，选择“COM template-simple and tiny executable , pure machine code.”后，单击按钮。

在如所示的编辑界面中，在“;add your code here”部分输入相应的指令，第一条指令默认的偏移地址为100h。

输入全部指令后，单击按钮，保存相应的程序段。

2.EXE TEMPLATE程序本章与DOS功能调用和汇编源程序相关的实验都是用EXE TEMPLATE程序完成的。

打开emu8086，在“welcome…”对话框中，单击按钮，创建文件。

在“choose code template”对话框中，选择“EXE template-advanced executable : relocation, checksum.”后，单击按钮。

在如图所示的编辑界面中，已经可以给出了源程序的框架，包含数据段、堆栈段和代码段的定义以及必要的功能调用等，在“add your data here”和“;add your code here”部分可以分别输入相应的变量定义和指令。

输入全部指令后，单击按钮，保存相应的程序。

实验一显示程序实验1.emu8086介绍Emu8086-Assembler and Microprocessor Emulator是一个可在 Windows 环境下运行的 8086CPU 汇编仿真软件，Emu8086集源代码编辑器，汇编／反汇编工具以及可以运行 debug 的模拟器（虚拟机器）于一身，它优于一般编译器的地方在于提供了一个虚拟的80x86 环境，拥有自己一套独立的“硬件”，可以完成一些纯软件编译器无法完成的功能例如 Led 显示，交通灯，步进电机等等，而且动态调试（DEBUG）时非常方便一．软件启动启动界面如图 1 所示，用户可以选择新建文本、程序实例、启动指南、近期文档。

注册的用户名随意，密码112，即可成功。

二．新建文件单击图 1 中的“ New”选项，软件会弹出如图 2 所示的选择界面。

●COM 模板——适用于简单且不需分段的程序，所有内容均放在代码段中，程序代码默认从 ORG 0100H 开始；●EXE 模板——适用于需分段的复杂程序，内容按代码段、数据段、堆栈段划分。

需要注意的是采用该模板时，用户不可将代码段人为地设置为 ORG0100H，而应由编译器自动完成空间分配；●BIN 模板——二进制文件，适用于所有用户定义结构类型；●BOOT 模板——适用于在软盘中创建文件。

此外，若用户希望打开一个完全空的文档，则可选择empty workspace的选项。

三．编译和加载程序用户可根据上述选择的模板中编写程序，如图3 所示。

该编辑界面集文档编辑、指令编译、程序加载、系统工具、在线帮助为一体，其菜单功能如表 1 所示。

编写完程序后，用户只需单击工具栏上的“ compile”按钮，即可完成程序的编译工作，并弹出如图 4 所示的编译状态界面。

若有错误则会在窗口中提示，若无错误则还会弹出保存界面，让用户将编译好的文件保存相应的文件夹中。

默认文件夹为，但您可以通过菜单中 assembler/ set output directory 对默认文件夹进行修改。

实验一Emu8086软件的使用一、实验目的：（1）熟悉汇编语言开发环境。

（2）掌握Emu8086软件使用方法。

（3）了解汇编语言的程序结构、调试一个简单的程序。

（4）理解寻址方式的意义。

二、实验内容及要求：1、Emu8086的使用（1）打开桌面上的Emu8086的图标，出现如图所示的对话框，选择【继续……】首次打开软件，界面中默认已有一段小程序。

该程序实现在屏幕上显示三段字符串的功能。

若用户需要自己重新编程，可点击工具栏的【新建】图标，出现如图所示的对话框，选择编程所采用的模板。

选择不同的模板，在程序源代码中会出现如下标记：#MAKE_COM#选择COM模板#MAKE_BIN#选择BIN模板#MAKE_EXE#选择EXE模板#MAKE_BOOT#选择BOOT模板#MAKE_COM#最古老的一个最简单的可执行文件格式。

采用此格式，源代码应该在100H后加载（即：源代码之前应有ORG100H）。

从文件的第一个字节开始执行。

支持DOS和Windows命令提示符。

#MAKE_EXE#一种更先进的可执行文件格式。

源程序代码的规模不限，源代码的分段也不限，但程序中必须包含堆栈段的定义。

您可以选择从新建菜单中的EXE模板创建一个简单的EXE程序，有明确的数据段，堆栈段和代码段的定义。

程序员在源代码中定义程序的入口点（即开始执行的位置），该格式支持DOS和Windows命令提示符。

这两种模板是最常用的模板（2）选择COM模板，点击【确定】，软件出现源代码编辑器的界面，如图所示：在源代码编辑器的空白区域，编写如下一段小程序：MOV AX,5MOV BX,10ADD AX,BXSUB AX,1HLT代码编写结束，点击菜单【文件】【另存为……】，将源代码换名保存。

本例将源代码保存为001.asm。

点击工具栏的【模拟】按钮，如果程序有错误不能编译，出现如图所示的界面：点击错误提示，即可选择源代码中相应的错误的行，在此处更改源代码。

MUL
CL
ADD
AL, CH
;高4位加低4位
POP
CX
RET
BCD2BIN
ENDP
CODE
ENDS
END
START
编辑后：
编译后：
点击运行后：
运行后：
4.实验总结：
本次实验中：三个结构中数据段datasegment定义数据，堆栈段stacksegment要求存取空间，代码段codesegment编写主程序代码，用寄存器CX将，入口参数AL中存放两位BCD码，出口参数AL 中存放转换后的二进制数。首先调取存取空间，并且调用子程序，CALL指令，HLT是8086处理器处于停止状态，不执行指令，定义过程的伪指令PROC,子程序中push将把CX的值压入堆栈段，SHR逻辑右移指令，MUL的乘法指令，子程序BCD2BIN中的RET是返回指令。本实验通过对子程序的调用，以及返回等操作来实现将BCD码转换成二进制数。
ENDS
END
START
将问号改成0后编译源程序得到错误如下：
清除错误后得到
点击run
运行后得到
2. 代码转换实验
从键盘输入2个十进制数组合成压缩BCD码存入DL，再将压缩BCD码转换成ASCII码送CRT显示。
源程序：
CODE
SEGMENT
ASSUME
CS:CODE
ST:
MOV
AH, 01H
INT
4、实验总结
通过本实验：可以知道在不同的环境下运行emu8086是要注意某些问题，比如xp环境下的问号在win7下要改成0，编辑程序的框架分为三个部分数据段datasegment堆栈段stacksegment代码段codesegment。编辑好以后要点击编译必须无误后才能运行。点击运行后可以在下一个界面单步观察，AX BX CX DX CS IP SS SP BP SI DI DS ES的值的情况以便更好的了解emu8086。
