16G101-1钢筋搭接与锚固长度查表

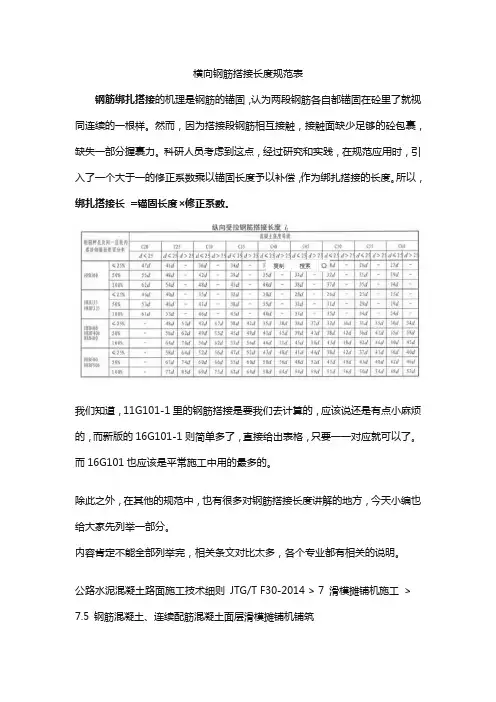

横向钢筋搭接长度规范表钢筋绑扎搭接的机理是钢筋的锚固，认为两段钢筋各自都锚固在砼里了就视同连续的一根样。

然而，因为搭接段钢筋相互接触，接触面缺少足够的砼包裹，缺失一部分握裹力。

科研人员考虑到这点，经过研究和实践，在规范应用时，引入了一个大于一的修正系数乘以锚固长度予以补偿，作为绑扎搭接的长度。

所以，绑扎搭接长=锚固长度×修正系数。

我们知道，11G101-1里的钢筋搭接是要我们去计算的，应该说还是有点小麻烦的，而新版的16G101-1则简单多了，直接给出表格，只要一一对应就可以了。

而16G101也应该是平常施工中用的最多的。

除此之外，在其他的规范中，也有很多对钢筋搭接长度讲解的地方，今天小编也给大家先列举一部分。

内容肯定不能全部列举完，相关条文对比太多，各个专业都有相关的说明。

公路水泥混凝土路面施工技术细则JTG/T F30-2014 > 7 滑模摊铺机施工> 7.5 钢筋混凝土、连续配筋混凝土面层滑模摊铺机铺筑7.5.4 钢筋及钢筋骨架的质量控制应符合下列规定：1 面层钢筋及钢筋骨架焊接或绑扎的允许偏差应符合表7.5.4-1的规定。

表7.5.4-1 面层钢筋及钢筋骨架焊接或绑扎的允许偏姜(mm)2 钢筋焊接搭接长度，双面焊不应小于5d(d为钢筋直径)，单面焊不应小于10d。

钢筋绑扎搭接长度不应小于35 d。

3 同一垂直断面上焊接或绑扎钢筋的数量不宜超过断面钢筋总数的25％，相邻钢筋焊接或绑扎接头应分别错开500mm或1 000mm。

纵向连续钢筋宜每隔30m设置一处绑扎接头。

4 路面、桥面钢筋及钢筋骨架安装位置允许偏差应符合表7.5.4-2的规定。

表7.5.4-2 路面、桥面钢筋及钢筋骨架安装位置允许偏差(mm)地下铁道工程施工及验收规范GB50299-1999(2003版) > 5 隧道明挖法施工> 5.5 钢筋加工及安装> (Ⅱ)钢筋绑扎5.5.9 钢筋绑扎搭接长度应满足设计要求，绑扎点应符合下列规定：1 钢筋搭接时，中间和两端共绑扎三处，并必须单独绑扎后，再和交叉钢筋绑扎；2 主筋和分布筋，除变形缝处2～3列骨架全部绑扎外，其他可交叉绑扎；3 主筋之间或双向受力钢筋交叉点应全部绑扎；4 单肢箍筋和双肢箍筋拐角处与主筋交叉点应全部绑扎，双肢箍筋平直部分与主筋交叉点可交叉绑扎；5 墙、柱立筋与底板水平主筋交叉点必须绑扎牢固，如悬臂较长时，交叉点必须焊牢，必要时应加支撑；6 钢筋网片除外围两行钢筋交叉点全部绑扎外，中间部分交叉点可相隔交错绑扎牢固。

下图为03G101-1图集第34页的受拉钢筋抗震锚固长度查询表
常规情况下可以通过查表直接得到锚固长度Lae，较为方便。

下图为11G101-1图集第53页基本锚固长度（Lab）、基本抗震锚固长度（LabE）查询表
新版图集中如需求得锚固长度La及抗震锚固长度Lae需要根据表中的基本锚固长度乘以几个系数才能求得，相比03G图集查询相对麻烦，应部分网友建议，现将直径25划分以及环氧树脂涂层带肋钢筋划分条件调整至查询表范围内，以方便有需要的朋友直接查询。

表中数值均是根据GB50010-2010《混凝土结构设计规范》第8.3.1条之公式推导计算的，黄色部分为图集数值与计算数值不同之处，不知是图集计算错误还是图集有意如此所致，图集中此处数值为31d，环氧树脂涂层为39d，直径大于25为34d，直径大于25的环氧树脂涂层钢筋为43d（均比表中数值大1），如无需显示环氧树脂涂层钢筋，可见下表
以上内容仅是个人整理，以方便查询，原作者不能保证被转载后之数据无误，如有转载请注明原帖出处。

受拉
本图表由法爱编辑，超级施工员App计算数据已更新，另有CAD版PDF版Excel版
16G101-1,58页受拉钢筋锚固长度l 16G101-1图集数据
本图表由法爱编辑，超级施工员App计算数据已更新，另有CAD版PDF版Excel版
抗震设计时受拉钢筋基本锚固长度l abE
16G101-1，57页

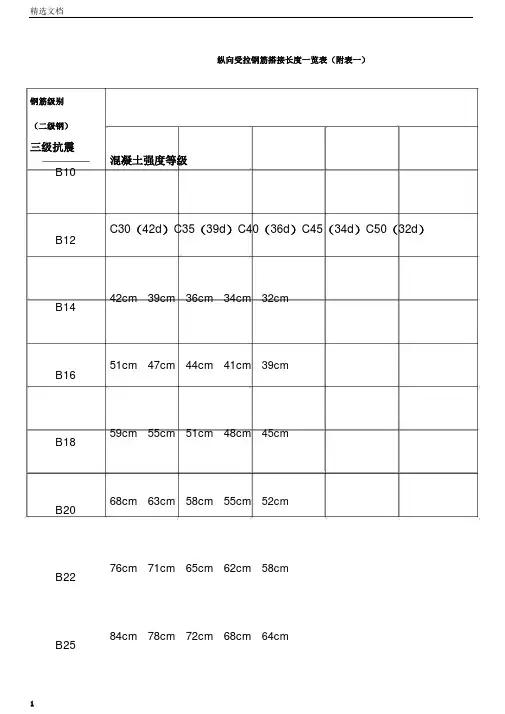

本图表由法爱编辑，超级施工员App计算数据已更新，另有CAD版PDF版Excel版如需编辑单元16G101-1，60页纵向受拉搭接锚固长度l 本图表由法爱编辑，超级施工员App计算数据已更新，另有CAD版PDF版Excel版
法爱编纵向受拉钢筋抗震搭接长度l 16G101-1，61页
本图表由法爱编
度l
级
级
辑单元格数据，先取消保护，密码zaigongdi
编辑前先取消保护，密码：zaigongdi
级。

16g101-1-3有关规定
16G101-1~3图集有关规定
搭接长度可以直接查表。

这里图集是不是一个字写错了，明明是横向施工缝吗！
连梁增加非贯通筋，这个节点原来是没有的，但是实际上会碰到，原来对我们来说左右为难的事情，现在给了你确切的答案。

第一个节点是在连梁上部上通筋出现搭界时候用到，第二个节点是连梁出现
架立筋时候用到。

这里的加密范围其实和框架梁是一样的。

现在这个节点好计算，净长多少能确定。

框架扁梁就是我们平时遇到的宽扁梁，终于给出了准确的计算依据。

这里注意，所谓的附加钢筋在梁中，我指的是梁竖向标高的中间，不是水平面的中间。

注意，当柱截面宽-框架梁宽≥100时，需要增加了u型筋。

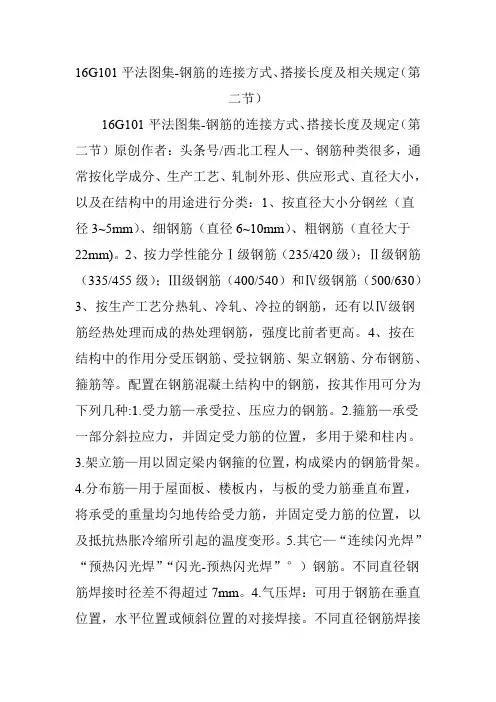

16G101平法图集-钢筋的连接方式、搭接长度及相关规定（第二节）16G101平法图集-钢筋的连接方式、搭接长度及规定（第二节）原创作者：头条号/西北工程人一、钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类：1、按直径大小分钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm)。

2、按力学性能分Ⅰ级钢筋（235/420级）；Ⅱ级钢筋（335/455级）；Ⅲ级钢筋（400/540）和Ⅳ级钢筋（500/630）3、按生产工艺分热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经热处理而成的热处理钢筋，强度比前者更高。

4、按在结构中的作用分受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等。

配置在钢筋混凝土结构中的钢筋，按其作用可分为下列几种:1.受力筋—承受拉、压应力的钢筋。

2.箍筋—承受一部分斜拉应力，并固定受力筋的位置，多用于梁和柱内。

3.架立筋—用以固定梁内钢箍的位置，构成梁内的钢筋骨架。

4.分布筋—用于屋面板、楼板内，与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，并固定受力筋的位置，以及抵抗热胀冷缩所引起的温度变形。

5.其它—“连续闪光焊”“预热闪光焊”“闪光-预热闪光焊”°）钢筋。

不同直径钢筋焊接时径差不得超过7mm。

4.气压焊：可用于钢筋在垂直位置，水平位置或倾斜位置的对接焊接。

不同直径钢筋焊接时径差不得超过7mm。

5.电弧焊：包括帮条焊、搭接焊、坡口焊、窄间隙焊和熔槽帮条焊。

帮条焊、熔槽帮条焊使用时应注意钢筋间隙的要求。

窄间隙焊用于直径大于等于16mm 钢筋的现场水平连接。

熔槽帮条焊用于直径大于等于20mm 钢筋的现场安装焊接。

三、施工现场的一般习惯做法：1.竖向构件D>16的时候一般采用电渣压力焊；2.平法规定框架柱纵向钢筋直径大于28的时候，不易采用绑扎搭接；3.如做预算的：出现不同形式连接（冲突时），以施工设计总说明为准，也就是以施工设计图纸中为准。

钢筋锚固长度规范表
钢筋锚固长度规范表
钢筋锚固长度是指钢筋在混凝土中的固定长度，它是确保构件的抗震性能和承载力的重要因素。

根据国家标准以及相关规范，我们可以确定钢筋锚固长度的具体数值。

以下是一份简要的钢筋锚固长度规范表：
1. 钢筋直径与锚固长度：
钢筋直径锚固长度
φ6 60mm
φ8 80mm
φ10 100mm
φ12 120mm
φ14 140mm
φ16 160mm
φ18 180mm
φ20 200mm
φ25 250mm
φ28 300mm
φ32 350mm
φ36 400mm
φ40 450mm
2. 钢筋等级与锚固长度：
钢筋等级锚固长度(mm)
HRB335 8φ
HRB400 12φ
HRB500 16φ
3. 锚固长度与构件类型：
构件类型锚固长度(mm)
梁、板梁和板的有效高度的1/2
柱柱直径的4倍
基础竖向的基础深度
4. 一般情况下，钢筋锚固长度应不少于40倍钢筋直径。

但在
特殊情况下，如构件接口处有抗剪设施，可以缩短锚固长度。

需要注意的是，以上仅是一份简要的规范表，具体的锚固长度还需要结合具体工程的实际情况进行综合考虑。

在实际应用中，还需根据构件的尺寸、荷载条件、钢筋材质等因素进行合理调整。

另外，钢筋锚固长度的施工要求也应符合相关规范和标准，包括对锚固部位的清理、涂胶、预埋件的安装等步骤，以确保锚固的可靠性和持久性。

钢筋锚固长度的准确计算和合理施工是保证结构工程质量和安全性的重要环节，因此在实际工程中应给予足够的重视和控制。
