钢筋基本锚固、搭接长度
参照《06G112建筑结构设计常用数据》 1 基本锚固长度
非抗震设计受力钢筋的锚固长度（mm ） 表
1、 砼强度等级C15、钢筋种类HPB235的受拉钢筋的锚固长度为37d ，受压钢筋的锚固长度为26d ；
2、 HRB335、HRB400和RRB400级的环氧树脂涂层钢筋，其锚固长度应按表中数值乘以修正系数；
3、 当钢筋在砼施工过程中易受扰动（如滑模施工）时，其锚固长度应按表中数值乘以修正系数；
4、 带肋钢筋在锚固区的砼保护层厚度大于纲纪直径的3倍且配有箍筋时，其锚固长度可按表中数值乘以修正系数；
5、 当HRB335、HRB400R 和RB400级纵向受拉钢筋末端采用机械锚固措施时，包括附加锚固端头在内的锚固长度可取表中锚固长度的倍；
6、 在任何情况下，纵向受拉钢筋的锚固长度不应小于250mm 。
抗震设计受力钢筋的锚固长度（mm ）
注：同表注2-6。
2 基本搭接长度
非抗震设计受拉钢筋的搭接长度（mm ） 表
1、 当受拉钢筋的直径d ＞28mm 及受压钢筋的直径d ＞32mm 时，不宜采用绑扎
搭接接头；
2、两根直径不同钢筋的搭接长度，以较细钢筋的直径计算；
3、在任何情况下，纵向受拉钢筋的绑扎搭接长度不应小于300mm。
1、同表注1-2；
2、在任何情况下，纵向受压钢筋的绑扎搭接长度不应小于200mm。
抗震设计受拉钢筋的搭接长度（mm）
表。

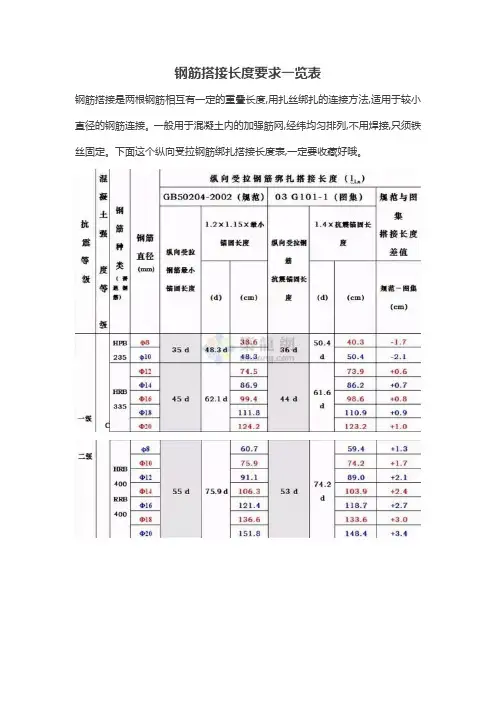

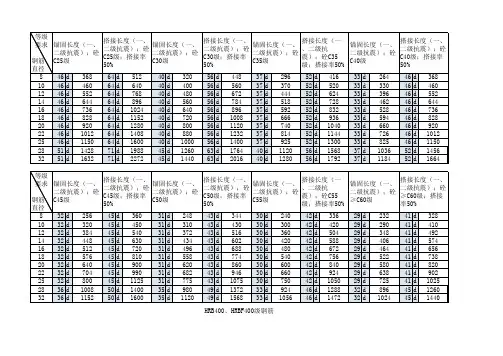

钢筋搭接长度要求一览表
钢筋搭接是两根钢筋相互有一定的重叠长度,用扎丝绑扎的连接方法,适用于较小直径的钢筋连接。
一般用于混凝土内的加强筋网,经纬均匀排列,不用焊接,只须铁丝固定。
下面这个纵向受拉钢筋绑扎搭接长度表,一定要收藏好哦。
1、钢筋搭接接头面积百分率全部按大于25%,但不大于5０%考虑。
２、表中按GB5020４—2002规定,搭接长度的计算公式为ｌｌe＝１、2×1。
15×纵向受拉钢筋最小搭接长度、其中1。
２为钢筋搭接接头面积百分率修正系数,1、15为抗震系数;纵向受拉钢筋最小搭接长度可查阅GB５0204-２００2 附录B 表B。
0、１、3、表中按03G10１—１规定,搭接长度的计算公式为:lle＝1。
４×ｌae、其中１、4为纵向受拉钢筋搭接接头面积百分率修正系数,lae为纵向受拉钢筋抗震锚固长度,可查阅03Ｇ１0１－1。
４、普通工程的搭接长度依照设计指定的做法,能够依据图集,也能够依据规范、
5、两根直径不同的钢筋搭接长度,以较细钢筋的直径计算。
６、表中搭接长度(cｍ)的取值计算后,按“四舍五入”原则保留一位小数。
