diebond先进工艺技术Die Bond是一种先进的工艺技术，用于在半导体器件封装中将芯片与基板进行可靠连接。
它通过热压和超声波震动，将芯片密封粘接在基板上，从而实现电气和热性能的传导。
Die Bond技术在电子产业中得到广泛应用，尤其在微电子器件的制造中非常重要。
Die Bond的工艺步骤非常精细，首先需要在基板上涂覆一层粘结剂。
然后，将要封装的芯片按照一定的位置精确放置在基板上。
接下来，通过一个专用的工具进行热压，将芯片与基板紧密结合。
最后，使用超声波震动将芯片的连接点与基板进行结合，增加连接的可靠性。
Die Bond技术具有以下几个显著优点。
首先，它可以实现非常精确的芯片定位，确保连接的准确性和稳定性。
其次，粘结剂具有优异的导热性能和电绝缘性能，从而有效地传导电流和热量。
此外，其制程简单，生产效率高，可以满足大规模生产的需求。
另外，采用Die Bond技术连接芯片和基板可以有效减小连接的厚度和尺寸，从而实现产品的微型化。
Die Bond技术在各个领域中都有着广泛应用。
在消费电子领域，如智能手机、平板电脑、数码相机等产品的制造中，Die Bond用于连接芯片和基板，确保电子产品的稳定性和可靠性。
在汽车电子领域，Die Bond被用于连接电控单元和传感器，提高汽车的性能和安全性。
在航空航天领域，Die Bond技术被用于制造高性能芯片，确保航空航天设备的可靠运行。
尽管Die Bond技术已经非常成熟并广泛应用，但它也面临一些挑战。
首先，由于芯片和基板的尺寸越来越小，精确的定位和粘结变得更加困难。
其次，由于高温和高压的工艺要求，可能导致产生不良的封装现象，影响产品的品质。
此外，随着新材料和新工艺的引入，针对这些新材料和工艺的适应性和可行性也需要进一步研究和改进。
总之，Die Bond作为一种先进的工艺技术，为半导体器件的封装提供了可靠的连接方式。
它在电子产业中发挥着重要的作用，并得到广泛应用。

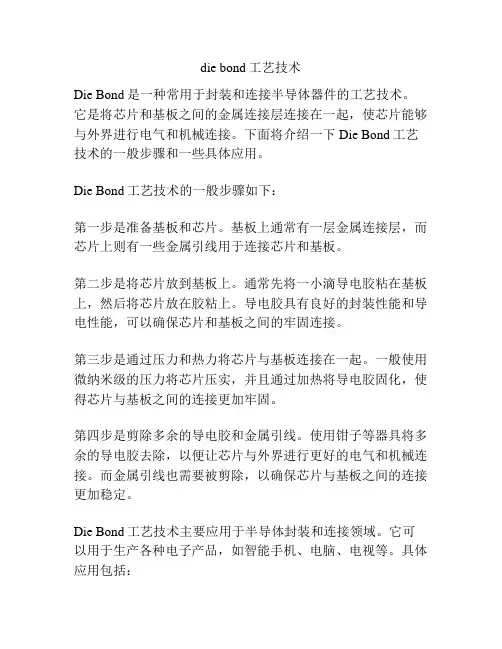

die bond工艺技术Die Bond是一种常用于封装和连接半导体器件的工艺技术。
它是将芯片和基板之间的金属连接层连接在一起，使芯片能够与外界进行电气和机械连接。
下面将介绍一下Die Bond工艺技术的一般步骤和一些具体应用。
Die Bond工艺技术的一般步骤如下：第一步是准备基板和芯片。
基板上通常有一层金属连接层，而芯片上则有一些金属引线用于连接芯片和基板。
第二步是将芯片放到基板上。
通常先将一小滴导电胶粘在基板上，然后将芯片放在胶粘上。
导电胶具有良好的封装性能和导电性能，可以确保芯片和基板之间的牢固连接。
第三步是通过压力和热力将芯片与基板连接在一起。
一般使用微纳米级的压力将芯片压实，并且通过加热将导电胶固化，使得芯片与基板之间的连接更加牢固。
第四步是剪除多余的导电胶和金属引线。
使用钳子等器具将多余的导电胶去除，以便让芯片与外界进行更好的电气和机械连接。
而金属引线也需要被剪除，以确保芯片与基板之间的连接更加稳定。
Die Bond工艺技术主要应用于半导体封装和连接领域。
它可以用于生产各种电子产品，如智能手机、电脑、电视等。
具体应用包括：1.智能手机生产。
在智能手机的制造过程中，Die Bond工艺技术常用于将芯片连接到主板上，并确保芯片和主板之间的良好连接。
这有助于保证智能手机的正常运行和稳定性。
2.电视制造。
在电视的制造过程中，Die Bond工艺技术可用于将像素驱动器芯片连接到电视面板上。
这是电视显示效果的关键，保证了电视的显示质量和分辨率。
3.电脑制造。
在电脑的制造过程中，Die Bond工艺技术常用于将处理器芯片连接到主板上，并确保芯片和主板之间的良好连接。
这有助于提高电脑的计算和处理速度。
总的来说，Die Bond工艺技术是一种非常重要的封装和连接技术，广泛应用于半导体制造和电子产品制造。
它不仅可以提高产品的性能和可靠性，还可以保证产品的长期稳定性和使用寿命。
随着科技的不断进步，Die Bond工艺技术也在不断演进和改进，为人们提供更好的电子产品。

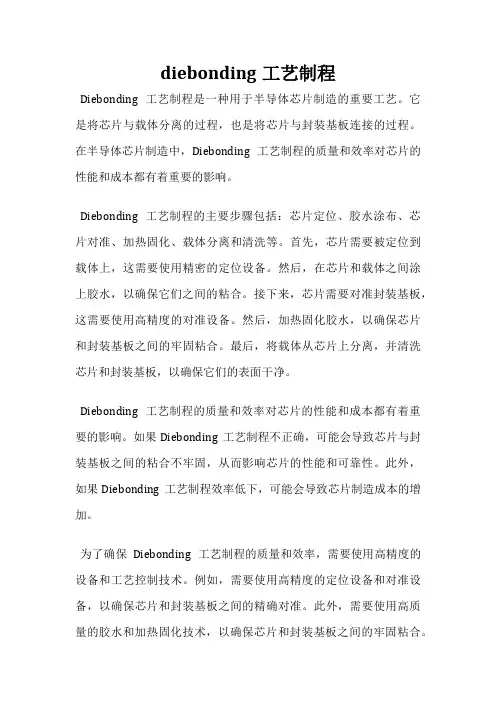

diebonding工艺制程Diebonding工艺制程是一种用于半导体芯片制造的重要工艺。
它是将芯片与载体分离的过程，也是将芯片与封装基板连接的过程。
在半导体芯片制造中，Diebonding工艺制程的质量和效率对芯片的性能和成本都有着重要的影响。
Diebonding工艺制程的主要步骤包括：芯片定位、胶水涂布、芯片对准、加热固化、载体分离和清洗等。
首先，芯片需要被定位到载体上，这需要使用精密的定位设备。
然后，在芯片和载体之间涂上胶水，以确保它们之间的粘合。
接下来，芯片需要对准封装基板，这需要使用高精度的对准设备。
然后，加热固化胶水，以确保芯片和封装基板之间的牢固粘合。
最后，将载体从芯片上分离，并清洗芯片和封装基板，以确保它们的表面干净。
Diebonding工艺制程的质量和效率对芯片的性能和成本都有着重要的影响。
如果Diebonding工艺制程不正确，可能会导致芯片与封装基板之间的粘合不牢固，从而影响芯片的性能和可靠性。
此外，如果Diebonding工艺制程效率低下，可能会导致芯片制造成本的增加。
为了确保Diebonding工艺制程的质量和效率，需要使用高精度的设备和工艺控制技术。
例如，需要使用高精度的定位设备和对准设备，以确保芯片和封装基板之间的精确对准。
此外，需要使用高质量的胶水和加热固化技术，以确保芯片和封装基板之间的牢固粘合。
最后，需要使用高效的载体分离和清洗技术，以确保芯片和封装基板的表面干净。
Diebonding工艺制程是半导体芯片制造中非常重要的工艺。
它的质量和效率对芯片的性能和成本都有着重要的影响。
为了确保Diebonding工艺制程的质量和效率，需要使用高精度的设备和工艺控制技术。

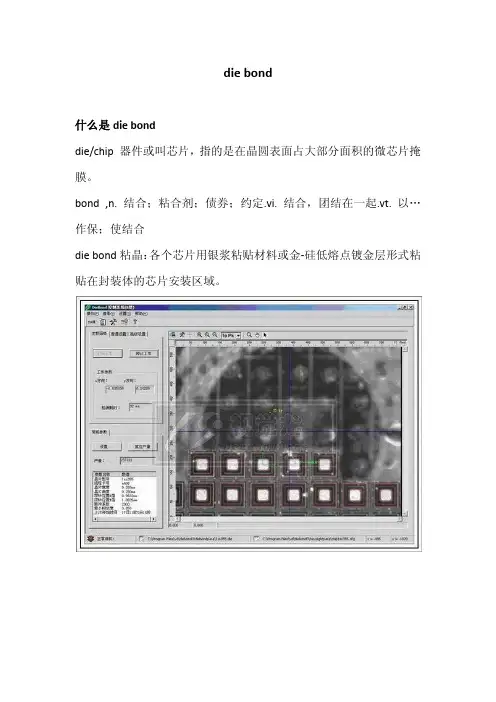

die bond什么是die bonddie/chip 器件或叫芯片，指的是在晶圆表面占大部分面积的微芯片掩膜。
bond ,n. 结合；粘合剂；债券；约定.vi. 结合，团结在一起.vt. 以…作保；使结合die bond粘晶：各个芯片用银浆粘贴材料或金‐硅低熔点镀金层形式粘贴在封装体的芯片安装区域。
粘晶的目的1，在芯片与封装体之间产生很牢固的物理性连接2，在芯片与封装体之间产生传导性和绝缘性的连接3，作为一个介质把芯片上产生的热传导到封装体上粘晶的要求1,粘晶的要求是其永久的结合性。
此结合不应松动或在余下的流水作业中变坏或在最终的电子产品使用中失效。
尤其是对应用于很强的物理作用力下，例如火箭中的器件，此要求显得格外重要。
2,粘晶的剂的选用标准应为不含污染物和在余下的流水作业的加热环节中不会释放气体。
3,此工艺本身还应该有高产能，经济实惠。
粘晶技术粘晶技术主要分为低熔点粘晶技术（金‐硅低熔点）和树脂粘晶技术（银浆粘贴材料）低熔点粘晶技术（金‐硅低熔点）。
低熔点融合法是基于其物理现象：当种材料融合在一起时，它的熔点会低于原先每个单独材料的熔点。
2对应粘晶技术，这2种材料分别是金和硅。
金的熔点是1063摄氏度，硅的熔点是1415摄氏度，当2种材料混在一起时，它们会在380摄氏度开始形成合金。
低熔点粘晶技术主要分为4步。
1，对封装体加热，直至金‐硅合金融化成液体。
2，把芯片安放在粘片区3，将芯片与封装体的表面挤压在一起。
正是这一步，当在加热的条件下形成金‐硅合金膜4.冷却整个系统。
这样就完成了芯片与封装的物理性和电性的链接。
树脂粘晶技术（银浆粘贴材料）树脂粘晶技术（银浆粘贴材料）使用稠的液体树脂粘合剂，此粘和剂可在芯片和封装体之间形成绝缘层或是在参杂了一些金属如银后成为电和热的良好导体。
最流行的粘合剂是参入银粉的树脂（银浆）用于封装体。
树脂粘晶技术（银浆粘贴材料）分为4步。
1，先用针形的点浆器或表面贴印法在贴片区沉积一层树脂粘和剂（银浆）2，芯片有真空笔吸起放在站片区3，挤压芯片，以使下面的树脂形成一层平整的薄膜4，烘干，升至特定温度时完成对树脂粘接法的固化。
