一、(20分)选择题，每题2分。

1、测得一放大电路中的三极管各电极相对一地的电压如图1所示，该管为 C 。

A PNP 型硅管
B NPN 型锗管
C NPN 型硅管
D PNP 型锗管
7V
0.7V
0V
①
③
图1 图2 2、通用型集成运放的输入级多采用 D 。

A 共基接法
B 共集接法
C 共射接法
D 差分接法
3、已知某三极管β＝80，如果I B 从10μA 变化到20μA ，则I C 的变化量 B 。

Ａ 可能为0.9mA B 可能是0.6mA Ｃ 可能为1mA D 一定是0.8mA
4、图3中所示为某基本共射放大电路的输出特性曲线，静态工作点由Q 2点移动到Q 3点可能的原因是 C 。

A 集电极电源+V CC 电压变高
B 集电极负载电阻R
C 变高 C 基极电源+V BB 电压变高
D 基极回路电阻R b 变高。

5、硅二极管的正向导通压降比锗二极管的 A 。

A 大 B 小 C 相等 D 不确定
6、图4中所示各电路中的场效应管有可能工作在恒流区的是 D 。

图4
A (a)、(b)
B (b)、（c）
C (c)、（d）
D (a)、（d）
7、交流负反馈对电路的作用是（A ）。

A.稳定交流信号，改善电路性能
B 稳定交流信号，也稳定直流偏置
C稳定交流信号，但不能改善电路性能
D不能稳定交流信号，但能改善电路性能
8、可用于测量二极管的直流电阻RD 。

当图中电源电压E加倍时，RD会( B)。

A 加倍
B 变大
C 不变
D 变小
9、集成运放电路采用直接耦合方式是因为 D
A、可获得很大的放大倍数 B 可使温漂小
C可以放大低频信号 D集成工艺难于制造大容量电容
10、若要求放大电路取用信号源的电流小，而且输出电压基本不随负载变化而变
化，在放大电路中应引入的负反馈类型为 B
A、电流串联
B、电压串联
C、电流并联
D、电压并联
二、(20分)填空题，每空1分。

1、差分电路的两个输入端电压分别为U
i1=2.00V，U
i2
=1.98V，则该电路的差模
输入电压U
id 为 V，共模输入电压U
ic
为 V。

0.02V，3.98V
2、如图所示反馈电路的反馈是属于
3、一个二级放大电路，第一级的电压增益为10分贝，第二级为40分贝，则总电压增益为 50 分贝；若加入有效值为5mV的正弦信号，则输出电压的有效值为 10 。

4、在放大电路中为了提高输入电阻应引入负反馈，为了降低输出电阻应引入负反馈。

串联;电流
5、N型半导体中多数载流子是，P型半导体中多数载流子是，PN结具有特性。

自由电子; 空穴;单向导电
6、发射结偏置，集电结偏置，则三极管处于饱和状态。

反偏; 反偏
7、差分放大电路的差模放大倍数和共模放大倍数是不同的越大越好，
越小越好。

差模放大倍数；共模放大倍数
8、如果集成运放的某个输入端瞬时极性为正时，输出端的瞬时极性也为正，该输入端是相输入端，否则该输入端是相输入端。

同；反9、当U
=0时，漏源之间存在导电沟道的称为型场效应管，漏源之间cs
不存在导电沟道的称为型场效应管。

耗尽型、增强型
10、OCL电路是单电源互补功放，OTL是对称电源互补功放。

三、(60分)分析计算题。

1、（本题共15分）
（1）、图中T1组成共集放大电路。

（2）、图中T2组成共基放大电路。

（3）、画出如图所示放大电路的交流通路和微变等效电路。

2、（本题10分）
如图所示，设静态时mA I CQ 2=，晶体管饱和管压降V u CES 6.0=。

试问：当负载电阻Ω=∞=K R R L L 3和时电路的最大不失真输出电压各为多少伏？
由于I C Q ＝2mA ，所以U C E Q ＝V C C －I C Q R c ＝6V 。

空载时，输入信号增大到一定幅值，电路首先出现饱和失真。

故
时，当输入信号增大到一定幅值，电路首先出现截止失真。

故
3、（本题15分）
电路如图所示。

（1）试通过电阻引入合适的交流负反馈，使输入电压u I 转换成稳定的输出电流i L 。

（7分） （2）若u I ＝0～5V 时，i L ＝0～10mA ，则反馈电阻R F 应取多少？（8分）
解：（1）引入电流串联负反馈，通过电阻R f将三极管的发射极与T2管的栅极连接起来
（2）首先求解，再根据求解R f 。

代入数据
所以R f＝18.5kΩ
4、（本题10分）
电路如图所示，T
1与T
2
管的特性相同，所有晶体管的β均相同，R
c1
远大于二极
管的正向电阻。

当u
I1＝u
I2
＝0V时，u
O
＝0V。

（1）求解电压放大倍数的表达式；
（2）当有共模输入电压时，u
O
=？简述理由。

（1）在忽略二极管动态电阻的情况下
2
1be3
c22be13be c112
u u u u u A A A r R A r r R A ⋅=⋅
-=⋅-≈ββ∥
（2）当有共模输入电压时，u O 近似为零。

由于R c 1＞＞r d ，△u C 1
≈△u C 2，因此△u B E 3≈0，故u O ≈0。

5、（本题10分） 已知一个负反馈放大电路的A ＝105，F ＝2×10－3。

（1）A f ＝？
（2）若A 的相对变化率为20％，则A f 的相对变化率为多少？
（1）
（2）
Af 的相对变化率为A 的（1+AF ）分之一。

即0.1%
5001021011013
55
≈⨯⨯+=+=-AF A A f。

合集下载

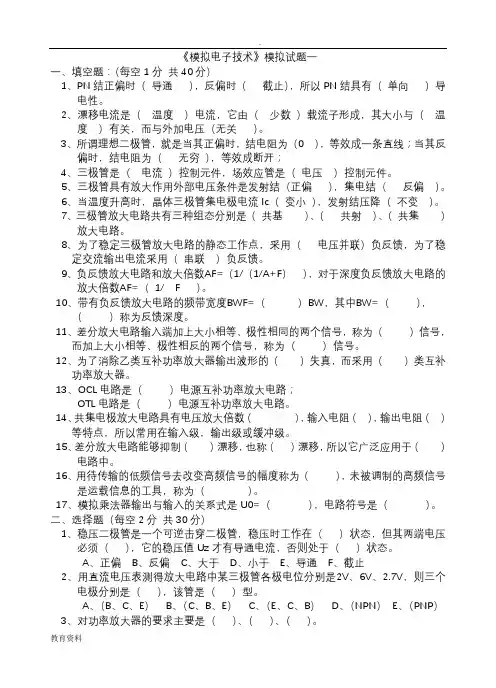

模拟电子技术基础期末考试试题及答案

模拟电子技术基础期末考试试题及答案

16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（ ）。
17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。
二、选择题（每空2分共30分）
1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。
1、多数少数4、电流电压
5、增加减小
6、正偏反偏
7、共射极共集电极共基极
8、直流电压
9、A/1+AF 1/F
10、相等相同
11、交越甲乙
12、调频调制高频载波
13、好1+β
14、正反馈
15、√2U2
二、选择题（每空2分共30分）
1、A 2、C E 3、B A 4、C 5、A
9、对功率放大器的主要要求有（）（）（）。
A、U0高，B、P0大C、效率高D、Ri大E、波形不失真
10、振荡器的输出信号最初由（）而来的。
A、基本放大器B、选频网络C、干扰或噪声信号
三、分析计算题
1、（6分）由理想运放构成的小信号交流放大电路如图示：
求：①频带内电压放大倍数Auf（取整数）；
②截止频率fL；
A、正偏B、反偏C、大于D、小于E、导通F、截止
2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V，则三个电极分别是（），该管是（）型。
A、（B、C、E）B、（C、B、E）C、（E、C、B）D、（NPN）E、（PNP）
3、对功率放大器的要求主要是（）、（）、（）。
A、U0高B、P0大C、功率大D、Ri大E、波形不失真
二、选择题（每空2分共30分）
