1、基本要求1.1人员具有专业技术的作业人员，必须持证上岗，并进行岗前培训。
1.2材料32m梁钢绞线为1×7-15.2-1860-GB/T5224-2003。
分9-7φ5、12-7φ5两种。
直径为80mm和90mm的抽拔管。
24m梁钢绞线为1×7-15.2-1860-GB/T5224-2003。
分7-7φ5、8-7φ5两种。
直径为80mm和70mm的抽拔管。
1.3设备千斤顶为Q＝250t。
锚具、夹片、连接器等配套齐全。
32m梁张拉端锚具M15-9、M15-12两种。
24m梁张拉端锚具M15-7、M15-8两种。
1.4、现场设置安全警示，并且有防护设施，做好施工记录。
工作人员应服从现场管理人员的安排。
2、预应力工程一般规定预应力工程的施工单位应具有相应的资质。
施工时，应采取必要的安全技术措施，防止发生事故。
预应力筋张拉设备应定期维护，测力传感器、仪表和量具应按检定周期定期检定。
张拉设备应配套标定，配套使用。
当在使用过程中出现异常现象或在设备检修后，应重新标定。
预应力材料在存放和搬运过程中应保持清洁，避免机械损伤和锈蚀，制作和安装时避免污染和电火花损伤，张拉期间应采取措施避免受雨水、养护用水浇淋。
预留孔道安装时应采取可靠的定位措施。
后张法预应力筋张拉前，应对孔道摩阻损失、扩孔段摩阻损失和锚口摩阻损失进行实际测定；根据实测结果对张拉控制应力做适当调整，并经监理单位和设计单位认可。
后张法预应力筋张拉前，应清除孔道内的杂物和积水；预应力筋张拉完成后，应在48h内进行孔道压浆。
预应力筋张拉顺序、控制应力应符合设计要求。
后张法预制梁终张拉完成后应对梁体弹性上拱值进行实测。
锚圈与锚垫板之间的交接缝、转折器切割后的外露面、封端新老混凝土之间的交接缝应按设计要求进行防水、防锈处理。
封端前，封端初的梁端混凝土表面应进行凿毛处理。
3、原材料基本要求预应力筋进场时，必须对其质量指标进行全面检查并按批抽取试件做破断负荷、弹性模量、极限伸长率，其质量必须符合《预应力混凝土用钢绞线》（GB/T5224）等现行国家标准的规定和设计要求。

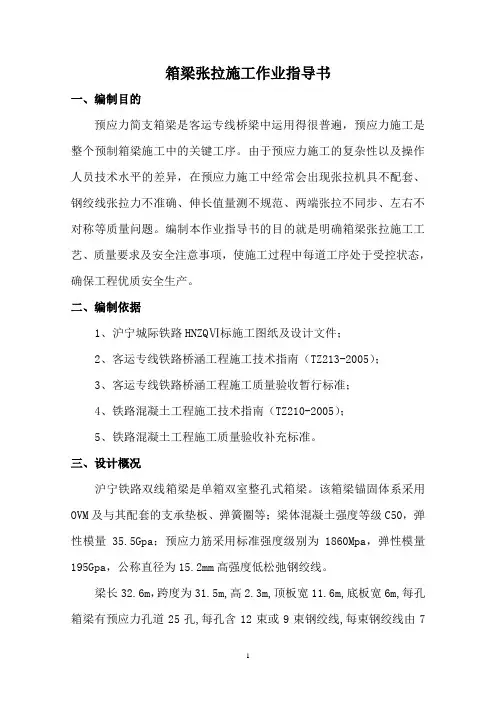

箱梁张拉施工作业指导书一、编制目的预应力简支箱梁是客运专线桥梁中运用得很普遍，预应力施工是整个预制箱梁施工中的关键工序。
由于预应力施工的复杂性以及操作人员技术水平的差异，在预应力施工中经常会出现张拉机具不配套、钢绞线张拉力不准确、伸长值量测不规范、两端张拉不同步、左右不对称等质量问题。
编制本作业指导书的目的就是明确箱梁张拉施工工艺、质量要求及安全注意事项，使施工过程中每道工序处于受控状态，确保工程优质安全生产。
二、编制依据1、沪宁城际铁路HNZQⅥ标施工图纸及设计文件；2、客运专线铁路桥涵工程施工技术指南（TZ213-2005）；3、客运专线铁路桥涵工程施工质量验收暂行标准；4、铁路混凝土工程施工技术指南（TZ210-2005）；5、铁路混凝土工程施工质量验收补充标准。
三、设计概况沪宁铁路双线箱梁是单箱双室整孔式箱梁。
该箱梁锚固体系采用OVM及与其配套的支承垫板、弹簧圈等；梁体混凝土强度等级C50，弹性模量35.5Gpa；预应力筋采用标准强度级别为1860Mpa，弹性模量195Gpa，公称直径为15.2mm高强度低松弛钢绞线。
梁长32.6m，跨度为31.5m,高2.3m,顶板宽11.6m,底板宽6m,每孔箱梁有预应力孔道25孔,每孔含12束或9束钢绞线,每束钢绞线由7根φ5mm的钢丝组成。
四、施工工艺流程张拉施工工艺流程：张拉准备→安装工作锚→安装限位器→安装千斤顶→安装工具锚→张拉→逐级张拉至控制应力→量伸长值加以校核→补拉→回油自锁锚固→张拉结束五、施工过程（一）张拉准备1、张拉机具的选用张拉采用的千斤顶型号YDC-2500、YDCW3000B油压千斤顶；张拉油泵采用YBZ2*2-50A型电动油泵。
2、张拉机具的校正（1）校正油表张拉油表选用精度为1.0（最好采用0.4级油表，延长校验周期。
1.0级校验周期为1周，0.4级校验周期为1个月）级的耐震压力表。
其表盘直径为15cm，读数分格为0.5MPa，最大读数为60Mpa。
厦门至漳州高速公路（厦门段）A1标箱梁预应力施工作业指导书编制：复核：审核：中铁十局厦漳公路（厦门段）A1标项目经理部二○一二年五月二十日预制箱梁预应力张拉作业指导书一目的明确中铁十局集团厦漳公路（厦门段）A1标箱梁的预应力张拉程序、操作流程、工艺要点以及控制标准；更好的指导现场生产，使现场作业人员能够规范进行生产作业。
二适用范围本作业指导书适用于中铁十局集团厦漳公路（厦门段）A1标箱梁箱梁预应力张拉施工。
三、编制依据1、《公路桥涵施工技术规范》（JTJ041-2000）；2、《混凝土结构设计规范》（GB50010-2002）；3、《预应力筋用锚具夹、具和连接器》（GB/T14370-2007）4、《预应力混凝土用钢绞线》（GB/T5224-2003）；5、《混凝土结构工程施工质量验收规范》（GB50204-2002）。
四预应力材料1、预应力钢绞线a、我表采用江西新华金属制品股份有限责任公司生产的1×7-15.2-1860预应力钢绞线。
钢绞线存放在干燥处，避免潮湿锈蚀，工地存放时，要高出地面200mm，并及时用帆布进行覆盖。
b、表面质量：钢绞线表面不得有油、润滑脂等物质；允许有轻微的浮锈，但不得有目视可见的锈蚀麻坑；表面允许存在回火的颜色。
c、松弛钢绞线的伸直性：取弦长为1m的钢绞线，其弦与弧的最大自然矢高不大于25mm。
2、锚具、夹具我标使用柳州华威合力机械有限责任公司的锚具、夹具，其技术性能符合现行《铁路工程预应力筋用夹片式锚具、夹具和连接器技术条件》（TB/T3193-2008）的相关要求。
锚具产品要通过省、部级鉴定和认证。
施工方设专人保管，贮存、运输均妥善保护，避免锈蚀、沾污、遭受机械损伤或散失。
临时性的防护措施不影响安装操作的效果和永久性防锈措施的实施。
作好标识，防止混用。
五预应力张拉设备及校验张拉设备及工具按一个班组施工需要配备，以满足生产需要，设备及工具配置及性能指标见表5－1，张拉千斤顶、张拉油泵和张拉油压表技术参数如下：表5－1 张拉设备及工具配置及性能指标计量检定器具检定要求:周期检定,定期校准,用前复核。
新建郑州至周口至阜阳铁路河南段ZFZQ-2标时速350公里高速铁路无砟轨道后张法预应力混凝土简支箱梁(双线)制造预应力(张拉）作业指导书中国中铁航空港建设集团有限公司扶沟制梁场新建郑州至周口至阜阳铁路河南段ZFZQ-2标时速350公里高速铁路无砟轨道后张法预应力混凝土简支箱梁(双线)制造预应力(张拉）作业指导书编制：复核：审批：中国中铁航空港建设集团有限公司扶沟制梁场二零一六年十月目录一、编制目的 (1)二、适用范围 (1)三、编制依据 (1)四、部门职责 (1)五、资源设备 (2)5.1 机械设备 (2)5.2 人员配置 (2)5.3 材料 (3)六、施工工艺 (4)6.1 施工流程 (5)6.2 预应力筋的下料穿束 (6)6.3 张拉 (8)6.3.1 施工准备 (8)6.3.2 张拉作业顺序 (9)6.3.3 张拉作业要点 (10)七、施工要求 (11)7.1 滑丝与断丝处理 (11)7.2 上拱测量 (12)7.3 割丝 (12)八、张拉施工安全措施及环保要求 (12)8.1 张拉前的准备和检查 (12)8.2 张拉作业中的安全事项 (13)8.3 张拉作业后的措施 (13)8.4 环保要求 (13)一、编制目的编制预应力张拉作业指导书的目的就是为了更好的指导施工生产，使现场作业人员能够规范施工，使其结果满足设计、施工规范和验标的规定要求。
对预应力张拉工序进行控制，确保工序的最终产品符合设计及验收要求。
二、适用范围适用于中国中铁航空港建设集团有限公司扶沟制梁场31.5m、23.5m跨度的后张法预应力混凝土双线简支箱梁预应力张拉作业。
三、编制依据（1）《铁路工程预应力筋夹片式锚具、夹具和连接器技术条件》（TB/T 3193-2008）（2）《高速铁路预制后张法预应力混凝土简支梁》（TB/T 3432-2016）（3）《高速铁路桥涵工程施工质量验收标准》（TB10752-2010）（4）《高速铁路桥涵工程施工技术规程》（Q/CR9603-2015）（5）《铁路混凝土工程施工技术指南》（铁建设[2010]241号）（6）《铁路混凝土工程质量验收标准》（TB10424-2010）（7）《企业内控标准》四、部门职责（1）物设部负责按要求购进原材料，钢绞线、锚具、夹片等原材料进场时通知试验室取样试验。

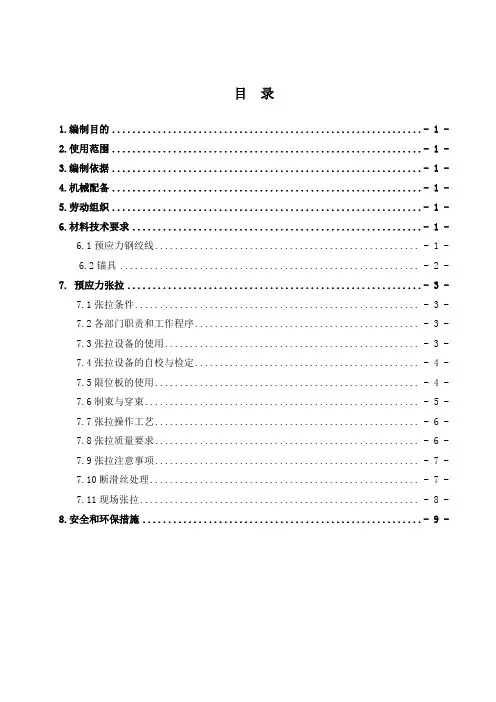

目录1.编制目的............................................................. - 1 -2.使用范围............................................................. - 1 -3.编制依据............................................................. - 1 -4.机械配备............................................................. - 1 -5.劳动组织............................................................. - 1 -6.材料技术要求......................................................... - 1 -6.1预应力钢绞线..................................................... - 1 -6.2锚具............................................................ - 2 -7. 预应力张拉.......................................................... - 3 -7.1张拉条件......................................................... - 3 -7.2各部门职责和工作程序............................................. - 3 -7.3张拉设备的使用................................................... - 3 -7.4张拉设备的自校与检定............................................. - 4 -7.5限位板的使用..................................................... - 4 -7.6制束与穿束....................................................... - 5 -7.7张拉操作工艺..................................................... - 6 -7.8张拉质量要求..................................................... - 6 -7.9张拉注意事项..................................................... - 7 -7.10断滑丝处理...................................................... - 7 -7.11现场张拉........................................................ - 8 -8.安全和环保措施....................................................... - 9 -1.编制目的规范张拉作业的操作程序及要求。
预应力张拉作业指导书一、编制说明1.1为确保工程质量，统一梁场各参建人员施工理念和施工标准，提高箱梁预制施工生产，制定本作业指导书。
1.2本指导书适用范围：中铁十局集团预制梁场预制箱梁、大悬臂盖梁及现浇箱梁预应力工程，所有参建人员必须按此作业指导书进行现场操作。
1.3本作业指导书在运作过程中，将对不切合现场实际的条款项目随时做出修正；施工现场参建人员在执行本指导书过程中，如发现与现场实际不相符，也可向本指导书编制部门提出合理化建议，以便及时修正，使本指导书真正起到正确引导现场施工的功效。
1.4本指导书由xx项目部工程部负责解释。
1.5本指导书发布于xx4年7月24日。
二、编制依据1.设计图纸2. 《公路桥涵施工技术规范》实施手册3.广东省交通质监站及业主发文三、原材料1钢绞线1.1钢绞线进场必须具有质量证明文件，必须对其质量指标进行全面检查并按批抽取试件做破断负荷、屈服负荷、弹性模量、极限伸长率、松弛率试验。
同牌号、同炉罐号、同规格、同生产工艺、同交货状态的预应力筋每30T为一批(不足30T按一批计)每批抽检一次。
1.2钢绞线性能应符合GB/T14370-2007《预应力筋用锚具、夹具和连接器》、GB/T3193-2008《铁路工程预应力筋用夹片式锚具、夹具和连接器技术条件》要求。
钢绞线表面不应有裂纹、小刺、机械损伤、氧化铁皮和油污等。
1.3钢绞线运输应有雨布遮盖。
应分批堆放，并做上标识牌。
贮存应使钢绞线离地不小于20cm。
严禁粘污油脂及具有腐蚀性物质，严禁堆积，以免压弯砸伤。
2锚具及配件2.1锚具质量应符合现行国家标准GB/T14370-2007《预应力筋用锚具、夹具和连接器》和GB/T3193-2008《铁路工程预应力筋用夹片式锚具、夹具和连接器技术条件》要求。
锚具产品应通过省、部级鉴定。
2.2锚具进场应具有产品合格证。
必须对质量指标进行全面检查并按批进行外观、应变、静载锚固定系数等性能试验。
沪昆客专贵州段作业指导书报审表沪昆铁路客专贵州段CKGZTJ-5标桥梁工程编号：006 张拉施工作业指导书单位：中铁十七局集团第三工程有限公司麻江制梁场编制：审核：批准：2011年2月20日发布 2011年2月20日实施张拉施工作业指导书1. 适用范围适用于中铁十七局第三工程有限公司麻江制梁场预制23.5m 、31.5m 双线无碴轨道后张法预应力混凝土简支箱梁张拉施工。
2. 作业准备2.1内业准备在开工前组织技术人员认真学习实施性施工组织设计、相关规范和技术标准，认真做好熟悉图纸和复核图纸工作，了解清楚设计意图，检查施工图是否完整、齐全，编制完整的施工方案。
对作业工班和作业人员进行施工技术、安全交底及岗前培训，考核合格后方可上岗。
安质环保部制定施工安全保证措施，提出应急预案。
2.2 外业准备生活、办公设施齐备，满足主要管理、技术人员、施工人员进场办公需要。
张拉千斤顶及张拉油表全部进场在使用前全部标定。
3. 技术要求张拉设备（千斤顶、油泵、油压表）配套校验。
张拉千斤顶校正期限不超过一个月，校正系数不得大于1.05；0.4级油压表校正有效期为一月, 每周校准一次。
到期后，必须经检测单位复检，并做好更换使用记录。
生产初期在后张法预应力筋张拉前应测定两榀梁的孔道摩阻，应对孔道摩阻损失、扩孔段摩阻损失和锚口摩阻损失进行实际测定；根据实测结果由设计方对张拉控制应力作适当调整后再行确定；正常生产后每100片梁测定一次孔道摩阻。
4. 施工程序与工艺流程4.1施工程序4.1.1 孔道成形在绑扎梁体钢筋的同时在梁体的通长方向绑扎定位网片，用于固定橡胶抽拔棒，定位网片间距按设计图纸设置并不大于0.5m ，对于曲线管道宜适当加密。
为了拔棒的方便，通常采用两端拔棒，单根棒的长度采用19～20m ，在孔道中部的抽拔棒的对接部位，用镀锌铁皮包裹绑扎。
在混凝土灌注完成并初凝后立即采用卷扬机从两端拔出抽拔棒，造成孔道的尺寸与位置应正确，孔道应平顺；孔道和其接头应有足够的密封性，以防止水泥浆渗漏及抽真空时漏气。
张拉作业指导书1、目的对中铁十一局桥梁公司合福铁路安徽段站前七标绩溪制梁场后张法预应力混凝土简支箱梁预应力筋张拉作业进行控制，使其结果满足设计、施工规范和验标要求。
2、适用范围适用于中铁十一局桥梁公司合福铁路安徽段站前七标绩溪制梁场制梁场各类跨度的后张法预应力混凝土简支箱梁张拉作业。
3、部门职责3.1物资设备部负责按要求购进原材料，以及钢绞线、锚具、夹片等原材料进场时通知试验室试验进行检验；3.2试验室负责原材料检验、张拉设备校验和试件强度的检测，将检验结果及时反馈物资设备部、工程技术部、安全质量环保部等，并对工程技术部下达张拉强度通知单；3.3工程技术部负责发放有效的施工图纸，明确工序流程和控制参数，根据试验室设备检测数据，计算伸长值及油压表读数，并下发油压表读数通知单，进行张拉交底和旁站，指导施工；负责工序监督检查、抽检及张拉过程中的安全生产。
3.4安全质量环保部负责对工序最终产品检查，并报请监理工程师检查，工序最终产品须经监理工程师签认合格；3.5张拉班组负责按要求配置人员、设备；负责施工机具、机械设备的运行及检修；负责钢束下料、穿束，并按施工图纸及规范要求张拉，组织并实施工序作业，负责自检合格。
4、技术标准5、资源设备5.1机械设备机械设备配置表5.2人员张拉作业的施工人员必须是经过培训且考核合格、富有经验的熟练张拉工人，并且要求其具备较高的质量意识和高度的责任心。
5.3材料工程技术部按月度、季度施工计划要求提报材料计划；物资设备部根据材料计划组织进料，进场的原材料必须附质保单和出厂合格证。
原材料进场后立即通知试验室按有关检验项目、批次规定，严格实施进场检验。
试验室接到通知后立即组织取样试验工作，对于无质保单和出厂合格证的产品有权拒绝试验，并报工程技术部、安全质量环保部等。
5.3.1锚具、夹片⑴、同一种类、同种材料和同一生产工艺且连续进场的预应力筋用锚具、夹具和连接器，每1000套为一批，不足1000套也按一批计。
包茂高速西安至铜川高速公路改扩建项目XXXXXX合同段预制箱梁预应力张拉、压浆作业指导书编制：复核：审批：接收：XXXXXX标项目经理部2009 年5月箱梁预应力张拉、压浆作业指导书一、预应力张拉工艺（1）张拉设备1)、张拉力大小为250t穿心式油压千斤顶4台；2)、与OVM15-5、15-4配套的工具锚各4套。
3)、油泵压力表随千斤顶配套使用，每油泵二块压力表，一块控制张拉力，一块控制回油力。
对油压表的精度不宜低于1.5级，张拉千斤顶的摩阻力已在标定中得到校正，锚具口的摩阻损失系数设计已考虑。
4)、其他附属设备，张拉工作平台2个。
（2）张拉顺序钢束采用两端对称张拉，张拉顺序为N1、N3、N2、N4号钢束。
（3）张拉操作1)、张拉前注意将锚垫板面与其喇叭管内的砼残碴清除干净，并清除钢绞线上的锈蚀与泥浆。
2)、安装千斤顶与锚板：首先上好工作锚板，并将工作夹片均匀打紧并外露一致，接着穿束上好限位板，然后用铁葫芦吊起千斤顶，穿入钢绞线，再上工具锚。
张拉前必须调整好千斤顶的位置，使张拉力的作用线与张拉头孔道末端的切线重合，同时也要调整工具锚的孔位与工作锚的孔位排列一致，以防钢绞线各索在千斤顶穿心孔内不平行。
3)、为了工具锚拆卸方便，安装前应在工具夹片外锥面涂抹退锚灵(用蜡50%+机油50%配成)。
4)徐徐启动油泵，千斤顶送油工作。
5)张拉到由试验确定的初始张拉力停止送油，续油表数，量取千斤顶伸长量记录。
6)纵向钢绞线整束张拉时，第一步：张拉从0→10%δk，此时作为张拉的基本点，同时做好伸长值测量的起点标记。
持荷2分钟后锚固第二步：张拉从10%δk→20%δk→100%δk，7)检查实际伸长量和理论伸长量，其差值＜±6%，则认为通过，否则要找原因。
8)开启油阀，退卸千斤顶。
9)记录表签字后交技术员，监理认可。
二、预应力管道压浆，割束，封锚（1）预应力管道压浆预应力筋均采用真空压浆。
为了确保压浆质量，预先做1~2根管道压浆试验。
施工技术交底记录施管表52007.年5 月5 日预应力张拉作业指导书（第Ⅰ联A0～A4）一、张拉顺序：①由中墩向双侧对称张拉桥面横向钢束。
②对称张拉中、端横梁钢束N3。
③对称张拉纵向钢束N一、N4。
④对称张拉纵向钢束N2。
⑤对称张拉纵向钢束N3、N五、N6。
⑥对称张拉中横梁钢束N1中的4根、端横梁N1中的2根。
⑦拆除支架后，对称张拉中、端横梁钢束N1的剩余钢束。
⑧对称张拉中、端横梁钢束N2中的2根钢束。
⑨桥面铺装后，对称张拉中、端横梁N2的剩余钢束。
二、张拉步骤：0—初应力（10％～25％δcon）—103％δcon（持荷2min）—100％δcon（锚固）。
3、油表读数：0443#千斤顶9#油表0————0444#千斤顶0#油表0————04012#千斤顶C2404#油表0————04011#千斤顶B529#油表0————0212#千斤顶13529#油表0————034#千斤顶0610#油表0————4、伸长量计算：（两头张拉伸长量取半值）桥面N1：△L= P P·L/A·E=㎜纵向N1、N4：△L= P P·L/A·E=㎜N2：△L= P P·L/A·E=㎜N3：△L= P P·L/A·E=㎜N5：△L= P P·L/A·E=㎜N6：△L= P P·L/A·E=743㎜横向N1：△L= P P·L/A·E=㎜N2：△L= P P·L/A·E=㎜N3：△L= P P·L/A·E=㎜预应力张拉作业指导书（第Ⅱ联A4～A7）一、张拉顺序：①由中墩向双侧对称张拉桥面横向钢束。
②对称张拉中、端横梁钢束N1。
③对称张拉纵向钢束N3。
④对称张拉纵向钢束N2。
⑤对称张拉纵向钢束N二、N一、N4、N五、N6。
⑥对称张拉中、端横梁N3。
预制箱梁预应力张拉作业指导书1、基本要求1.1人员具有专业技术的作业人员，必须持证上岗，并进行岗前培训。
1.2材料32m梁钢绞线为1×7-15.2-1860-GB/T5224-2003。
分9-7φ5、12-7φ5两种。
直径为80mm和90mm的抽拔管。
24m梁钢绞线为1×7-15.2-1860-GB/T5224-2003。
分7-7φ5、8-7φ5两种。
直径为80mm和70mm的抽拔管。
1.3设备千斤顶为Q＝250t。
锚具、夹片、连接器等配套齐全。
32m梁张拉端锚具M15-9、M15-12两种。
24m梁张拉端锚具M15-7、M15-8两种。
1.4、现场设臵安全警示，并且有防护设施，做好施工记录。
工作人员应服从现场管理人员的安排。
2、预应力工程一般规定预应力工程的施工单位应具有相应的资质。
施工时，应采取必要的安全技术措施，防止发生事故。
预应力筋张拉设备应定期维护，测力传感器、仪表和量具应按检定周期定期检定。
张拉设备应配套标定，配套使用。
当在使用过程中出现异常现象或在设备检修后，应重新标定。
预应力材料在存放和搬运过程中应保持清洁，避免机械损伤和锈蚀，制作和安装时避免污染和电火花损伤，张拉期间应采取措施避免受雨水、养护用水浇淋。
预留孔道安装时应采取可靠的定位措施。
后张法预应力筋张拉前，应对孔道摩阻损失、扩孔段摩阻损失和锚口摩阻损失进行实际测定；根据实测结果对张拉控制应力做适当调整，并经监理单位和设计单位认可。
后张法预应力筋张拉前，应清除孔道内的杂物和积水；预应力筋张拉完成后，应在48h内进行孔道压浆。
预应力筋张拉顺序、控制应力应符合设计要求。
后张法预制梁终张拉完成后应对梁体弹性上拱值进行实测。
锚圈与锚垫板之间的交接缝、转折器切割后的外露面、封端新老混凝土之间的交接缝应按设计要求进行防水、防锈处理。
封端前，封端初的梁端混凝土表面应进行凿毛处理。
3、原材料基本要求预应力筋进场时，必须对其质量指标进行全面检查并按批抽取试件做破断负荷、弹性模量、极限伸长率，其质量必须符合《预应力混凝土用钢绞线》（GB/T5224）等现行国家标准的规定和设计要求。
检验数量：同牌号、同炉罐号、同规格、同生产工艺、同交货状态的预应力筋每30t为一批，不足30t也按一批计。
施工单位每批抽检一次。
监理单位平行检验或见证取样检测抽检次数为施工单位抽检次数的10%或20%，但至少一次。
检验方法：施工单位检查质量证明文件和进行试验。
监理单位检查质量证明文件、试验报告并进行平行检验或见证取样检测。
预应力筋用锚具、夹具和连接器进场时，必须对其质量指标进行全面检查并按批进行外观、硬度、静载锚固系数性能试验，其质量必须符合现行国家标准《预应力筋用锚具、夹具和连接器》（GB/T14370）的规定和设计要求。
检验数量：同一种类、同种材料和同一生产工艺且连续进场的预应力筋用锚具、夹具和连接器，每1000套为一批，不足1000套也按一批计，施工单位每批抽检一次，监理单位见证取样检测或平行检测抽检次数为施工单位抽检次数的20%或10%，但至少一次。
检验方法：施工单位检查质量证明文件和进行试验。
监理单位检查质量证明文件、试验报告并进行平行检验或见证取样检测。
预应力钢筋网钢筋采用φ12的Q235钢筋，其钢筋应焊接成型，并采取措施使之与梁体钢筋相连。
钢筋总重量为1.944t。
4、预应力理论和实际伸长量的计算4.1预应力理论伸长值的计算后张法预应力筋理论伸长值及预应力筋平均张拉力的计算公式如下：△L＝PP×L／（AP×EP） (1)PP＝P×…1－e-（kx+μθ）‟／(KL+μθ) (2)式中：△L----预应力筋理论伸长值，mmL----预应力筋的长度，mmPP----预应力筋的平均张拉力，NX ---- 从张拉端至计算截面孔道长度， mAP ----预应力筋截面面积，mm2EP ----预应力筋的弹性模量，Mpa，P----预应力筋张拉端的张拉力，Nθ----从张拉端至计算截面曲线孔道部分切线的夹角之和，rad k----孔道每米局部偏差对磨擦的影响系数，取0.0015μ----预应力筋与孔道壁的磨擦系数，对塑料波纹管取0.14～0.17。
4.2实际伸长量的量测及计算方法预应力筋张拉前，应先调整到初应力σ0（一般可取控制应力的10%～15%），伸长量应从初应力时开始量测。
实际伸长值除张拉时量测的伸长值外，还应加上初应力时的推算伸长量，对于后张法混凝土结构在张拉过程中产生的弹性压缩量一般可省略。
实际伸长值的量测采用量测千斤顶油缸行程数值的方法。
在初始应力下，量测油缸外露长度，在相应分级的荷载下量测相应油缸外露长度。
实际伸长值△L 的计算公式如下：L＝B+C-2AA —0～10%σk 应力下的千斤顶的实际引伸量B —10%σk～20%σk 应力下的千斤顶的实际引伸量C —20%σk～100%σk 应力下的千斤顶的实际引伸量5、钢绞线制束、穿束与张拉操作规程5.1制束5.1.1φ15.2钢绞线试验合格后才允许使用。
5.1.2下料时剔除死弯处，油污污染等应采取措施处理干净。
5.1.3预应力筋的下料长度=工作长度+1640mm。
5.1.4每束钢绞线表面不得有接头起皮磨损处。
5.1.5下脚料应堆放整齐，不得随处乱扔。
5.2穿束及预施应力操作一般要求及方法5.2.1张拉钢绞线之前，对梁体作全面检查，如有缺陷修补完好且达到设计强度，并将承压垫板及锚下管道扩大部分的残余灰浆铲除干净，否则不得进行张拉。
5.2.2多余钢绞线使用切割器在距锚具30mm以外的位臵切割，严禁采用氧气乙炔火焰进行切割。
5.2.3张拉锚固后应及时灌浆，一般在应48小时内完成，如因特殊情况不能及时灌浆，则应采取相应的保护措施，保证锚固装臵及钢绞线不被锈蚀。
5.2.4高压油表须经校验合格后方允许使用。
校验有效期不得超过一周。
千斤顶必须经过校验合格后使用。
校正期限不得超过一个月。
5.2.5高压油泵有不正常情况时，应立即停止作业并进行检查，严禁在千斤顶工作时，拆卸液压系统的部件和敲打千斤顶。
5.2.6张拉钢绞线时，必须两边同时给千斤顶主油缸徐徐充油张拉，两端伸长基本保持一致，严禁一端张拉。
张拉时，应有专人负责及时填写张拉记录。
5.2.7张拉完毕，卸下千斤顶及工具锚后，要检查工具锚处每根钢铰线的刻痕是否平齐，若不平齐说明有滑束现象，如遇有这种情况要对滑束进行补拉，使其达到控制应力。
全梁断丝，滑丝总数不得超过该断面钢丝总数的0.5%，且一束内断丝不得超过一丝，也不得在同一侧。
5.2.8预施应力应按初张拉和终张拉2个阶段进行。
5.2.9预制梁初张拉在制梁台座上进行。
当混凝土强度、弹性模量达到设计要求，拆除端模和内模，松开外模紧固件，同时清除管道内的杂物和积水，将预应力钢筋穿进，进行初张拉。
初张拉应在梁体混凝土强度达到设计值80﹪后进行，初张拉后，梁体方可调出台位。
5.2.10当梁体混凝土强度及弹性模量达到设计值且混凝土龄期大于10天时，进行终张拉。
终张拉结束且存梁期达到30d时，应由质检人员对梁体进行上拱度测量。
实测上拱值不宜大于1.05倍的设计计算值。
5.2.11预施应力采用两端同步张拉，并左右对称进行，最大不平衡束不应超过1束，张拉顺序及应力表如附表所示。
预施应力采用双控措施，张拉过程中应保持两端的伸长量基本一致。
5.2.12生产初期，应至少对两孔梁进行管道摩阻、喇叭口摩阻等预应力瞬时损失测试，以保证预施应力准确。
5.2.13预施应力值以油压表读数为主，以预应力筋伸长值进行校核。
千斤顶张拉操作方法张拉程序：持续五分钟0→初应力（0.10δcon）→0.20δcon锚固6、质量检验标准及要求6.1预应力筋下料长度＝工作长度+1640mm。
其允许偏差和检验方法除相关专业验收标准有特殊规定外，尚应符合下表规定。
表6-1预应力筋下料长度的允许偏差和检验方法检验数量：施工单位检查预应力筋总数的3％，且不少于5根（束）。
6.2预留孔道位臵允许偏差和检验方法除相关专业验收标准有特殊规定外，尚应符合下表中的规定。
表6-2预留孔孔道位臵允许偏差和检验方法注：h为构件高度，单位为mm。
检验数量：施工单位检查孔道总数的3％，且不少于5根。
6.3张拉6.3.1预应力筋用锚具、夹具和连接器的品种、规格、数量必须符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：观察和尺量。
6.3.2后张法预应力筋预张拉或初张拉时，混凝土强度必须符合设计要求。
当混凝土强度达到60％时可进行预张拉，脱模时梁体强度达到设计强度的80％条件下，也可将预张拉和初张拉两阶段合并为一阶段进行。
当设计无具体要求时，初张拉时混凝土强度应达到设计强度的80％。
后张法预应力筋终张拉时，混凝土强度等级和弹性模量必须符合设计要求。
检验数量：施工单位每次张拉时全部检查。
后张法预应力筋预张拉时，检查一组同条件养护混凝土强度试件和弹性模量试件。
监理单位全部检查。
检验方法：施工单位进行强度和弹性模量试验。
监理单位检查同条件养护试件试验报告或见证试验。
6.3.3预应力筋的预施应力、张拉或放张顺序和张拉工艺，必须符合施工技术方案和设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：观察。
6.3.4预应力筋的实际伸长值与计算伸长值的差值不得大于±6％。
检验数量：施工单位、监理单位全部检查。
检查方法：观察和尺量。
6.3.5后张法预应力构件的预应力筋不得有断丝、滑丝。
检验数量：施工单位、监理单位全部检查。
检验方法：观察。
6.3.6张拉端预应力筋内缩量应符合设计要求，当设计无要求时，张拉端预应力筋内缩量限值和检验方法应符合下表规定：表6-3张拉端预应力筋内缩量限值和检验方法6.4技术标准及质量要求锚具经试验合格后才允许使用。
张拉出现断丝滑丝时及时处理。
张拉记录要认真及时准确填写。
割丝终张拉24小时后经检查确认张拉合格并无断滑丝现象方可割掉钢绞线余长部分。
割丝长度以不影响封锚为宜。
及时清理割下的钢绞线。
采用砂轮切割机割丝。
7、安全操作规程7.1在下列情况下校正千斤顶7.1.1压力表更换后7.1.2千斤顶更换配件及检修后7.1.3使用200次也要校正，不足200次时，每月至少检查一次。
7.2千斤顶应按张拉顺序进行操作，不得颠倒。
7.3张拉行程不得超过额定行程。
7.4千斤顶在加荷时应平稳均匀，在卸荷时也应平稳无冲击。
7.5新油管使用时勿直接与千斤顶油咀连接，应事先清洗干净或油泵输出油液清洗干净之后方可连接使用。
油管闲臵不用时应用防尘堵头封住油管接头。
卸下油管后的油泵及千斤顶油咀均用防尘堵头封住，严防污物混入。
7.6在张拉时，千斤顶正后方不准站人，油管不准踩踏攀扶。
7.7千斤顶在有油压的情况下，不得拆卸油压系统中任何零件。
