下载文档原格式
材料科学基础_第五章材料的形变和再结晶材料的形变是指材料在外力作用下发生的形状、尺寸及结构的变化。
形变可以分为弹性变形和塑性变形两种形式。
弹性变形是指物质在外力作用下只发生形状的改变，而不发生组织内部结构的改变，当外力消失时，物质能恢复到原来的形状。
塑性变形是指物质在外力作用下发生形状和内部结构的改变，当外力消失时，物质不能恢复到原来的形状。
形变过程中，材料的内部晶粒会发生滑移、动晶界和晶界迁移等变化，这些变化有助于减小材料中的位错密度，同时也能影响晶粒的尺寸、形状和分布。
当形变达到一定程度时，晶粒内部会产生高密度的位错，这会导致晶体的韧性下降，同时也容易引起晶粒的断裂和开裂。
因此，形变过程中产生的位错对材料的性能具有重要影响。
再结晶是指在材料的形变过程中，通过退火处理使晶粒重新长大，去除或减小形变过程中产生的位错和晶界等缺陷，从而改善材料的力学性能和其他性能。
再结晶的发生与材料的种类、成分、形变方式等因素有关。
再结晶可以通过两种方式实现：显微再结晶和亚显微再结晶。
显微再结晶是指晶粒在正常晶界上长大，形成新的晶粒；亚显微再结晶是指材料中的一些晶粒发生部分再结晶，形成较大的再结晶晶粒。
再结晶的发生和发展受到晶粒的尺寸、形状和分布的影响。
晶粒尺寸越小，再结晶发生越容易，且再结晶晶粒的尺寸也越小。
再结晶晶粒的尺寸和分布对材料的性能影响很大。
晶粒尺寸较小的材料通常具有优良的力学性能和高韧性，且易于加工。
因此，控制再结晶晶粒的尺寸和分布对材料的性能优化和加工有重要意义。
总之，材料的形变和再结晶是材料科学中重要的研究领域。
通过研究形变和再结晶的机制和规律，可以优化材料的性能和加工过程，从而推动材料科学的发展和应用。
第五部分 材料的形变和再结晶概述：材料经变形后，不仅其外形和尺寸发生变化，还会使其内部组织和有关性能发生变化，使其处在自由焓较高的状态；分析研究材料在外力作用下的塑性变形过程、机理、组织结构与性能的影响规律，各种内外因对变形的影响及变形材料在加热过程中产生回复和再结晶现象，不仅对正确选择控制材料的加工工艺，保证产品质量是十分必要的，而且对合理使用材料，研制和发展新材料也是很重要的。
第一节 材料受力情况下的力学行为材料受力后要发生变形，外力较小时发生弹性变形，外力较大时产生塑性变形，而当外力过大时就会产生断裂，右图为碳钢在单向拉伸时 的应力（σ）—应变（ε）曲线。
σe：弹性极限；)(2.0σσs：屈服强度；σb：抗拉强度（断裂强度）。
材料的变形形式有：弹性变形、塑性变形、黏性流动。
第二节 弹性变形和黏弹性 1.弹性变形弹性变形指外力去除后能够完全恢复的那部分变形；其本质是原子间的相互作用在平衡位置附近的体现。
弹性变形的主要特征：①理想的弹性变形是可逆变形；②在弹性变形范围内，其应力与应变之间都保持单值线性函数关系，即服从胡克定律； ③材料的最大弹性变形量随材料不同而异。
胡克定律：εσE =，γτG =，)1(2v EG +=，v 为泊松比，表征材料的侧向收缩能力，在拉伸试验中指材料的横向收缩率与纵向伸长率的比值，对于金属材料一般在0.25～0.35之间；弹性模量（E ）：表征原子间结合力强弱的物理量，是组织结构不敏感参数，添加少量合金元素或进行各种加工处理都不能对某种材料的弹性模量产生明显的影响。
工程上，弹性模量是材料刚度的度量。
2.弹性的不完整性☆弹性的不完整性：在弹性变形时，可能出现加载线与卸载线不重合，应变的发展跟不上应力的变化等有别于理想弹性变形特点的现象。
弹性不完整性现象包括包申格效应、弹性后效、弹性滞后和循环韧性等。
包申格效应考察预变形对弹性极限的影响，常见于多晶金属材料；弹性后效（滞弹性）考察恒应力下的应变滞后现象(ξ—t);弹性滞后考察连续周期性应力下的应变滞后现象(σ—t)；加载时消耗于材料的变形功与卸载时材料恢复所释放的变形功的差值称“内耗”，其大小可用弹性滞后环的面积度量。
5 材料的形变和再结晶材料在加工制备过程中或是制成零部件后的工作运行中都要受到外力的作用。
材料受力后要发生变形，外力较小时产生弹性变形；外力较大时产生塑性变形，而当外力过大时就会发生断裂。
本章主要内容：一．晶体的塑性变形单晶体的塑性变形多晶体的塑性变形合金的塑性变形塑性变形对材料组织与性能的影响二．回复和再结晶冷变形金属在加热时的组织与性能变化回复再结晶晶粒长大再结晶织构与退火孪晶5.1 晶体的塑性变形塑性加工金属材料获得铸锭后，可通过塑性加工的方法获得一定形状、尺寸和机械性能的型材、板材、管材或线材。
塑性加工包括锻压、轧制、挤压、拉拔、冲压等方法。
金属在承受塑性加工时，当应力超过弹性极限后，会产生塑性变形，这对金属的结构和性能会产生重要的影响。
5.1.1 单晶体的塑性变形单晶体塑性变形的两种方式：滑移孪生滑移:滑移是晶体在切应力的作用下，晶体的一部分相对于另一部分沿着某些晶面和晶向发生相对滑动。
滑移线：为了观察滑移现象，可将经良好抛光的单晶体金属棒试样进行适当拉伸，使之产生一定的塑性变形，即可在金属棒表面见到一条条的细线，通常称为滑移线.滑移带：在宏观及金相观察中看到的滑移带并不是单一条线，而是由一系列相互平行的更细的线所组成的，称为滑移带。
滑移系：塑性变形时位错只沿着一定的晶面和晶向运动，这些晶面和晶向分别称为“滑移面”和“滑移方向”。
一个滑移面和此面上的一个滑移方向结合起来组成一个滑移系。
滑移的临界分切应力τk晶体的滑移是在切应力作用下进行的，但其中许多滑移系并非同时参与滑移，而只有当外力在某一滑移系中的分切应力达到一定临界值时，该滑移系方可以首先发生滑移，该分切应力称为滑移的临界分切应力。
滑移的特点晶体的滑移并不是晶体的一部分相对于另一部分同时做整体的刚性的移动，而是通过位错在切应力作用下沿着滑移面逐步移动的结果，因此实际滑移的临界分切应力τk 比理论计算的低得多。
（滑移面为原子排列最密的面）单晶体滑移时，除滑移面发生相对位移外，往往伴随着晶面的转动。
第五章材料的形变和再结晶材料的形变和再结晶是材料科学与工程领域中非常重要的一个方面。
在材料的加工过程中，材料会发生形变现象，并且随着形变的进行，材料的晶粒也会重新排列，从而形成新的晶粒结构，这就是再结晶现象。
形变和再结晶对材料的性能和性质有着重大的影响，因此研究材料的形变和再结晶是十分重要的。
首先，让我们来了解一下形变现象。
形变是指材料在外力的作用下，改变其形状、大小和位置的过程。
形变可以分为弹性形变和塑性形变。
弹性形变是材料在外力作用下发生的可恢复变形，当外力消失后可以恢复到原来的形状。
而塑性形变是材料在外力作用下发生的不可恢复变形，当外力消失后不能恢复到原来的形状。
塑性形变可以进一步细分为冷加工和热加工。
冷加工是指材料在常温下进行的变形，而热加工是指材料在高温下进行的变形。
形变的过程中，材料的晶粒也会发生重排，从而影响材料的性能。
然后，我们来了解一下再结晶现象。
再结晶是指材料在塑性变形过程中，晶界和晶内发生的晶粒重排，并产生新的晶粒结构的过程。
再结晶可以恢复材料的塑性，并调整材料的晶粒结构，从而改善材料的综合性能。
再结晶可以分为两种类型：动态再结晶和静态再结晶。
动态再结晶是在连续变形中发生的再结晶，晶粒较小，形成时的应变较大。
而静态再结晶是在停止变形后发生的再结晶，晶粒较大，形成时的应变较小。
再结晶的条件包括温度、应变速率、变形温度等因素。
形变和再结晶对材料性能的影响是非常重要的。
首先，形变可以提高材料的力学性能。
塑性变形可以提高材料的强度和韧性，使材料更加适用于工程应用。
其次，再结晶能够改善材料的综合性能。
再结晶可以调整材料的晶粒结构，消除变形过程中的组织缺陷，从而提高材料的强度、塑性和韧性。
此外，再结晶还能改善材料的晶界特性，提高材料的耐腐蚀性能。
最后，让我们来看一下材料的形变和再结晶在实际应用中的一些例子。
举个例子，对于金属材料，通过冷加工可以使其产生塑性变形，从而提高其强度。
但是过多的冷加工会使材料变脆，此时需要进行热处理来进行再结晶。

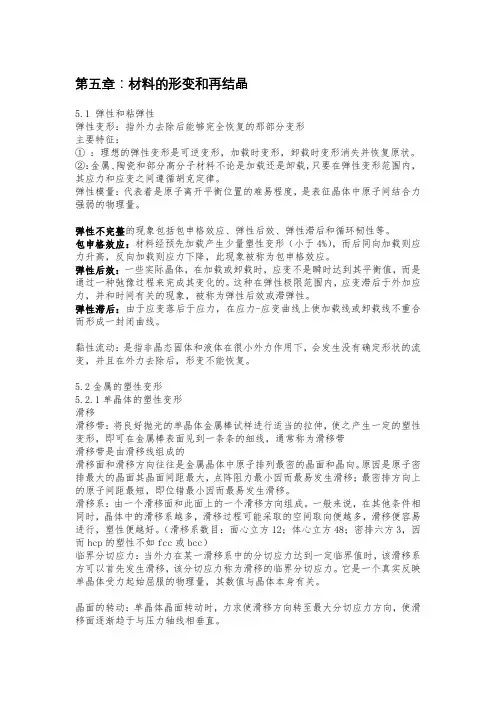

第五章：材料的形变和再结晶5.1 弹性和粘弹性弹性变形：指外力去除后能够完全恢复的那部分变形主要特征：①：理想的弹性变形是可逆变形，加载时变形，卸载时变形消失并恢复原状。
②：金属、陶瓷和部分高分子材料不论是加载还是卸载，只要在弹性变形范围内，其应力和应变之间遵循胡克定律。
弹性模量：代表着是原子离开平衡位置的难易程度，是表征晶体中原子间结合力强弱的物理量。
弹性不完整的现象包括包申格效应、弹性后效、弹性滞后和循环韧性等。
包申格效应：材料经预先加载产生少量塑性变形（小于4%），而后同向加载则应力升高，反向加载则应力下降，此现象被称为包申格效应。
弹性后效：一些实际晶体，在加载或卸载时，应变不是瞬时达到其平衡值，而是通过一种弛豫过程来完成其变化的。
这种在弹性极限范围内，应变滞后于外加应力，并和时间有关的现象，被称为弹性后效或滞弹性。
弹性滞后：由于应变落后于应力，在应力-应变曲线上使加载线或卸载线不重合而形成一封闭曲线。
黏性流动：是指非晶态固体和液体在很小外力作用下，会发生没有确定形状的流变，并且在外力去除后，形变不能恢复。
5.2金属的塑性变形5.2.1单晶体的塑性变形滑移滑移带：将良好抛光的单晶体金属棒试样进行适当的拉伸，使之产生一定的塑性变形，即可在金属棒表面见到一条条的细线，通常称为滑移带滑移带是由滑移线组成的滑移面和滑移方向往往是金属晶体中原子排列最密的晶面和晶向。
原因是原子密排最大的晶面其晶面间距最大，点阵阻力最小因而最易发生滑移；最密排方向上的原子间距最短，即位错最小因而最易发生滑移。
滑移系：由一个滑移面和此面上的一个滑移方向组成。
一般来说，在其他条件相同时，晶体中的滑移系越多，滑移过程可能采取的空间取向便越多，滑移便容易进行，塑性便越好。
（滑移系数目：面心立方12；体心立方48；密排六方3，因而hcp的塑性不如fcc或bcc）临界分切应力：当外力在某一滑移系中的分切应力达到一定临界值时，该滑移系方可以首先发生滑移，该分切应力称为滑移的临界分切应力。
形变和再结晶弹性变形时，出现的有别于理想弹性变形的现象，称之为弹性的不完整性包申格效应弹性的不完整性材料经预先加载产生少量塑性变形。
而后同向加载则屈服强度增加，反向加载则屈服强度降低。
弹性后效在弹性极限内，应变滞后于外加应力，并和时间有关的现象弹性滞后应变落后于应力，在应力-应变曲线上加载线与卸载线不重合而形成一封闭回线，称为弹性滞后滑移系数目：BCC﹥FCC﹥HCP滑移的临界分切应力（定值）反映单晶体受力起始屈服的物理量晶体中的多个滑移系并非同时参与滑移，只有当外力在某一滑移系中的分切应力达到一定临界值时，该滑移系方可首先进行滑移，该分切应力称为滑移的临界分切应力F／A ＝σs滑移面趋向于与轴向平行滑移方向趋向于最大分切应力方向取向因子（施密特因子）任一给定Φ角，若Φ+λ＝90°，滑移方向位于F与滑移面法线所组成的平面上，沿此方向，所需切应力较小，得到以下两个结论❶当Φ=45°时，取向因子具有最大值0.5。
以最小的拉应力达到发生滑移所需的分切应力，σs最小❷Φ=90°/λ=90°，取向因子为0，不能产生滑移Φ由45→0°或由45→90°，σs↑(变硬)取向因子大的为软取向取向因子小的为硬取向hcp晶体软/硬取向σs差距很大fcc晶体软/硬取向σs差距不大(2倍)——思考：为什么？•b——滑移方向上的原子间距• a ——滑移面的面间距•ν——泊松比•W=a/(1-ν)——位错宽度τP-N= 2G/(1-ν)exp(-2πW/b) 派一纳（P-N）力滑移的特点：滑移总是沿密排面上的密排方向进行（P-N）力小，则屈服应力低，反之亦然（3）滑移和孪生1.滑移和孪生均在切应力作用下，沿一定晶面的一定晶向进行，产生塑性变形。
——同2.孪生借助于切变进行，所需切应力大，速度快，在滑移较难进行时发生——异3.滑移→原子移动的相对位移是原子间距的整数值→不引起晶格位向的变化；孪生→原子移动的相对位移是原子间距的分数值→孪晶晶格位向改变→促进滑移——异4.孪生产生的塑性变形量小（≤滑移变形量的10％），但引起的晶格畸变大。
