电阻焊用电极

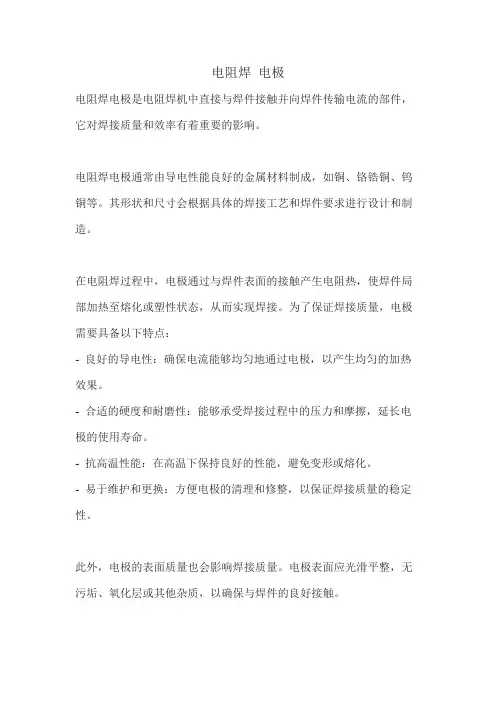

电阻焊电极
电阻焊电极是电阻焊机中直接与焊件接触并向焊件传输电流的部件，它对焊接质量和效率有着重要的影响。

电阻焊电极通常由导电性能良好的金属材料制成，如铜、铬锆铜、钨铜等。

其形状和尺寸会根据具体的焊接工艺和焊件要求进行设计和制造。

在电阻焊过程中，电极通过与焊件表面的接触产生电阻热，使焊件局部加热至熔化或塑性状态，从而实现焊接。

为了保证焊接质量，电极需要具备以下特点：
- 良好的导电性：确保电流能够均匀地通过电极，以产生均匀的加热效果。

- 合适的硬度和耐磨性：能够承受焊接过程中的压力和摩擦，延长电极的使用寿命。

- 抗高温性能：在高温下保持良好的性能，避免变形或熔化。

- 易于维护和更换：方便电极的清理和修整，以保证焊接质量的稳定性。

此外，电极的表面质量也会影响焊接质量。

电极表面应光滑平整，无污垢、氧化层或其他杂质，以确保与焊件的良好接触。

为了延长电阻焊电极的使用寿命，需要定期对电极进行维护和保养，包括清理表面污垢、修整磨损部位等。

同时，根据焊接工艺的要求，选择合适的电极材料和形状也是至关重要的。

电阻焊中工艺参数电极工件材质等各方面基本知识点焊通常分为双面点焊和单面点焊两大类。

双面点焊时，电极由工件的两侧向焊接处馈电。

典型的双面点焊方式是最常用的方式，这时工件的两侧均有电极压痕。

大焊接面积的导电板做下电极，这样可以消除或减轻下面工件的压痕。

常用于装饰性面板的点焊。

同时焊接两个或多个点焊的双面点焊，使用一个变压器而将各电极并联，这时，所有电流通路的阻抗必须基本相等，而且每一焊接部位的表面状态、材料厚度、电极压力都需相同，才能保证通过各个焊点的电流基本一致采用多个变压器的双面多点点焊，这样可以避免c的不足。

单面点焊时，电极由工件的同一侧向焊接处馈电，典型的单面点焊方式，单面单点点焊，不形成焊点的电极采用大直径和大接触面以减小电流密度。

无分流的单面双点点焊，此时焊接电流全部流经焊接区。

有分流的单面双点点焊，流经上面工件的电流不经过焊接区，形成风流。

为了给焊接电流提供低电阻的通路，在工件下面垫有铜垫板。

当两焊点的间距l很大时，例如在进行骨架构件和复板的焊接时，为了避免不适当的加热引起复板翘曲和减小两电极间电阻，采用了特殊的铜桥A，与电极同时压紧在工件上。

在大量生产中，单面多点点焊获得广泛应用。

这时可采用由一个变压器供电，各对电极轮流压住工件的型式,也可采用各对电极均由单独的变压器供电，全部电极同时压住工件的型式.后一型式具有较多优点，应用也较广泛。

其优点有：各变压器可以安置得离所联电极最近，因而。

其功率及尺寸能显著减小；各个焊点的工艺参数可以单独调节；全部焊点可以同时焊接、生产率高；全部电极同时压住工件，可减少变形；多台变压器同时通电，能保证三相负荷平衡。

点焊电极点焊电极是保证点焊质量的重要零件，它的主要功能有：(1)向工件传导电流；(2)向工件传递压力；(3)迅速导散焊接区的热量。

基于电极的上述功能，就要求制造电极的材料应具有足够高的电导率、热导率和高温硬度，电极的结构必须有足够的强度和刚度，以及充分冷却的条件。

jbt4281-1999电阻焊电极和附件用材料概述及报告模板1. 引言1.1 概述本篇文章旨在介绍jbt4281-1999电阻焊电极和附件用材料的概述及报告模板，该标准针对电阻焊工艺中使用的电极和附件的材料做出了相应规定。

本文将首先概述该标准的背景和作用，接着分析电极材料和附件材料以及它们各自的特点。

1.2 文章结构本文分为五个主要部分。

引言部分是整篇文章的开端，对文章重点进行简要介绍。

其后是jbt4281-1999标准下电阻焊电极和附件用材料的总体概述，包括该标准的简介以及相关技术规范。

接着，我们将提供一个报告模板，这个模板可以方便研究人员或企业对自己所使用的材料进行评估与测试。

第四部分将重点讨论和分析电极和附件用材料的选择标准、其他相关标准对比以及市场应用情况和发展趋势。

最后，在结论与展望部分，我们将总结研究结果并提出评价建议，探讨未来研究方向和可能的拓展领域。

1.3 目的本文的目的是为读者提供关于jbt4281-1999电阻焊电极和附件用材料的详细概述及对应报告模板，帮助读者了解该标准对电极和附件用材料的要求，并提供一个实用工具以便评价和测试相关材料。

此外，我们还将讨论与分析其他相关标准，探讨市场应用情况和发展趋势，并给出对现有标准改进的意见，以期促进行业发展并指导未来相关研究方向。

2. jbt4281-1999电阻焊电极和附件用材料概述2.1 标准简介jbt4281-1999标准是中国国家标准，涉及电阻焊电极和附件用材料的规范。

该标准旨在规定电阻焊工艺中使用的电极和附件所需的材料要求，以确保焊接过程的质量和安全性。

2.2 电阻焊电极材料及特点根据jbt4281-1999标准，电阻焊电极的主要材料应为铜合金、钼合金或特殊合金。

这些材料具有优异的导热性、导电性和耐高温性能，能够提供稳定而高效的焊接过程。

铜合金是最常用的电阻焊电极材料之一。

它具有良好的导热性和导电性，并且易于加工成各种形状。

此外，铜合金还具有优秀的耐腐蚀性能，可以延长电极寿命。

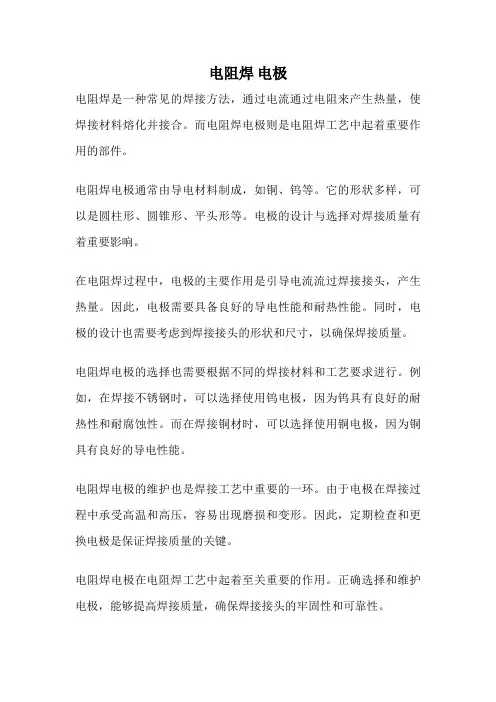

电阻焊电极
电阻焊是一种常见的焊接方法，通过电流通过电阻来产生热量，使焊接材料熔化并接合。

而电阻焊电极则是电阻焊工艺中起着重要作用的部件。

电阻焊电极通常由导电材料制成，如铜、钨等。

它的形状多样，可以是圆柱形、圆锥形、平头形等。

电极的设计与选择对焊接质量有着重要影响。

在电阻焊过程中，电极的主要作用是引导电流流过焊接接头，产生热量。

因此，电极需要具备良好的导电性能和耐热性能。

同时，电极的设计也需要考虑到焊接接头的形状和尺寸，以确保焊接质量。

电阻焊电极的选择也需要根据不同的焊接材料和工艺要求进行。

例如，在焊接不锈钢时，可以选择使用钨电极，因为钨具有良好的耐热性和耐腐蚀性。

而在焊接铜材时，可以选择使用铜电极，因为铜具有良好的导电性能。

电阻焊电极的维护也是焊接工艺中重要的一环。

由于电极在焊接过程中承受高温和高压，容易出现磨损和变形。

因此，定期检查和更换电极是保证焊接质量的关键。

电阻焊电极在电阻焊工艺中起着至关重要的作用。

正确选择和维护电极，能够提高焊接质量，确保焊接接头的牢固性和可靠性。

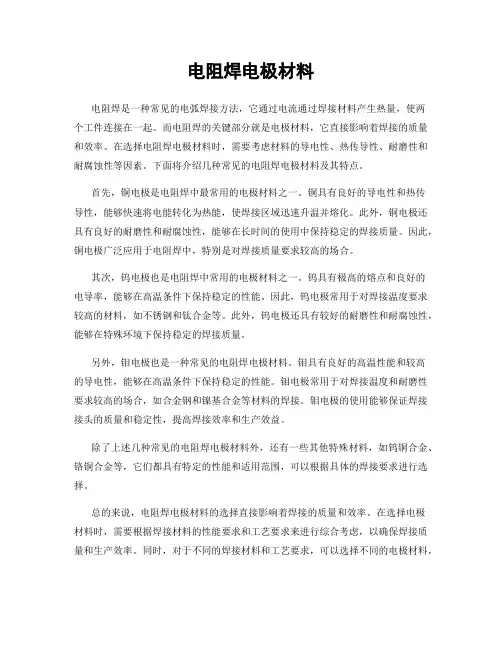

电阻焊电极材料电阻焊是一种常见的电弧焊接方法，它通过电流通过焊接材料产生热量，使两个工件连接在一起。

而电阻焊的关键部分就是电极材料，它直接影响着焊接的质量和效率。

在选择电阻焊电极材料时，需要考虑材料的导电性、热传导性、耐磨性和耐腐蚀性等因素。

下面将介绍几种常见的电阻焊电极材料及其特点。

首先，铜电极是电阻焊中最常用的电极材料之一。

铜具有良好的导电性和热传导性，能够快速将电能转化为热能，使焊接区域迅速升温并熔化。

此外，铜电极还具有良好的耐磨性和耐腐蚀性，能够在长时间的使用中保持稳定的焊接质量。

因此，铜电极广泛应用于电阻焊中，特别是对焊接质量要求较高的场合。

其次，钨电极也是电阻焊中常用的电极材料之一。

钨具有极高的熔点和良好的电导率，能够在高温条件下保持稳定的性能。

因此，钨电极常用于对焊接温度要求较高的材料，如不锈钢和钛合金等。

此外，钨电极还具有较好的耐磨性和耐腐蚀性，能够在特殊环境下保持稳定的焊接质量。

另外，钼电极也是一种常见的电阻焊电极材料。

钼具有良好的高温性能和较高的导电性，能够在高温条件下保持稳定的性能。

钼电极常用于对焊接温度和耐磨性要求较高的场合，如合金钢和镍基合金等材料的焊接。

钼电极的使用能够保证焊接接头的质量和稳定性，提高焊接效率和生产效益。

除了上述几种常见的电阻焊电极材料外，还有一些其他特殊材料，如钨铜合金、铬铜合金等，它们都具有特定的性能和适用范围，可以根据具体的焊接要求进行选择。

总的来说，电阻焊电极材料的选择直接影响着焊接的质量和效率。

在选择电极材料时，需要根据焊接材料的性能要求和工艺要求来进行综合考虑，以确保焊接质量和生产效率。

同时，对于不同的焊接材料和工艺要求，可以选择不同的电极材料，以满足不同的焊接需求。

希望本文对您在选择电阻焊电极材料时能够提供一定的参考和帮助。

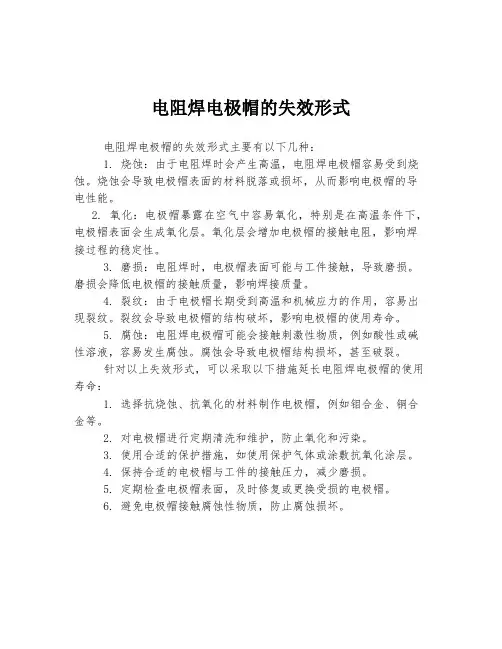

电阻焊电极帽的失效形式
电阻焊电极帽的失效形式主要有以下几种：
1. 烧蚀：由于电阻焊时会产生高温，电阻焊电极帽容易受到烧蚀。

烧蚀会导致电极帽表面的材料脱落或损坏，从而影响电极帽的导电性能。

2. 氧化：电极帽暴露在空气中容易氧化，特别是在高温条件下，电极帽表面会生成氧化层。

氧化层会增加电极帽的接触电阻，影响焊接过程的稳定性。

3. 磨损：电阻焊时，电极帽表面可能与工件接触，导致磨损。

磨损会降低电极帽的接触质量，影响焊接质量。

4. 裂纹：由于电极帽长期受到高温和机械应力的作用，容易出现裂纹。

裂纹会导致电极帽的结构破坏，影响电极帽的使用寿命。

5. 腐蚀：电阻焊电极帽可能会接触刺激性物质，例如酸性或碱性溶液，容易发生腐蚀。

腐蚀会导致电极帽结构损坏，甚至破裂。

针对以上失效形式，可以采取以下措施延长电阻焊电极帽的使用寿命：
1. 选择抗烧蚀、抗氧化的材料制作电极帽，例如钼合金、铜合金等。

2. 对电极帽进行定期清洗和维护，防止氧化和污染。

3. 使用合适的保护措施，如使用保护气体或涂敷抗氧化涂层。

4. 保持合适的电极帽与工件的接触压力，减少磨损。

5. 定期检查电极帽表面，及时修复或更换受损的电极帽。

6. 避免电极帽接触腐蚀性物质，防止腐蚀损坏。

常用电阻焊焊接电极1.铬锆铜电极具有良好的导电性，导热性，高的硬度，耐磨，抗爆，抗裂性以及软化温度，使用时损耗少，焊接总成本低，适合作为熔接焊机的电极及有关零件。

电导率≥74%IACS密度：8.83g/cm3硬度：75-88HRB软化温度≥550℃应用例：点焊一般钢材，电极帽，缝焊焊轮，导电块2.铍镍铜电极对不锈钢和镀锌钢板的焊接表现良好，是一种高级焊接材料。

软化温度，抗黏附性能突出.密度：8.77g/cm3电导率：45-60%IACS软化温度≥700℃硬度：92-100HRB应用例:熔接焊接机电极及有关零配件、点焊不锈钢、镀锌钢板、铜套、结晶器3.铍钴铜电极优质焊接电极材料，真空冶炼铸造、排除杂质使导电度提高，降低电阻发热量，对严苛的焊接环境等性能特佳对焊接处的接牢可靠性与焊点面积的精密度予以有效保证密度：8.62g/cm3电导率：45-60%IACS硬度：92-100HRB应用例：船舶、汽车工业常用电阻焊高温电极1.高钨铜电极熔化温度极高和耐磨损，作为焊接电极，因可承受高温而损耗极少。

主要应用于焊接铜，铝合金或较薄的钢材等难焊材料.*根据使用条件(材质，厚度）不同，于7种不同牌号的钨铜来选择。

应用例：电器接触点，线路板焊接2.纯钨复合电极大电流高压力情况下焊接，既提高电极的导电性能，也改善了钨极的散热效果，并防止钨极在焊接时受冲击而碎裂。

注：1. 钨嵌铜，铜钨嵌铜复合电极。

2.设备用铜合金复合电极。

3.氧化铝铜作为电阻焊电极，点焊不易粘连。

适合焊接不锈钢、镀锌钢板、镍板、手机电池的镍带、铝合金、黄铜等。

密度：8.81 8/cm3 电导率：78% IACS硬度：86 HRB 软化温度：930 度应用案例：电阻焊电极、氩弧焊焊嘴、电子引线框架、开关、继电器、触头、导电材料。
