钻芯法混凝土抗压强度检测报告(批量)

钻芯法检测混凝土强度试验报告目录1 适用范围2 检测依据3 检测设备4检测内容5 芯样试件的试验6 芯混凝土强度计算7 注意事项8安全保证措施一适用范围本试验适用于从混凝土结构中钻取芯样，以测定普通混凝土的强度。

钻芯法检测混凝土强度主要用于下列情况：⑴对立方体试块抗压强度的测试结果有怀疑；⑵因材料、施工或养护不良而发生混凝土质量问题时；⑶混凝土遭受冻害、火灾、化学侵蚀或其他损害时；⑷需检测经多年使用的结构中混凝土强度时；⑸当需要施工验收辅助资料时。

对混凝土强度等级低于C1O 的混凝土结构，不宜采用钻芯法检测。

二检测依据《钻芯法检测混凝土强度技术规程》CECSO3-2007；《混凝土结构工程施工质量验收规范》（GB50204-2002）三检测设备钻芯机；冲击钻；补平装置；游标卡尺；钢板尺；塞尺；量角器；钢筋定位仪；切割机；磨平机；补平器；压力机。

四检测内容进行检测之前，首先应根据检测的目的及要求，按照规范规定的要求进行抽样钻芯。

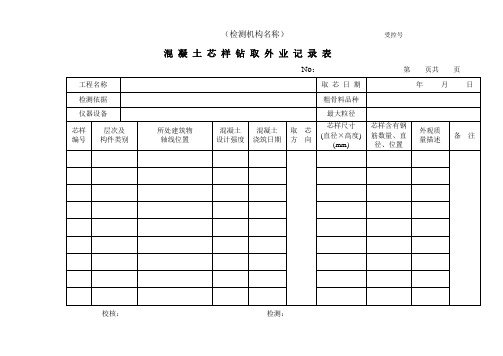

1、芯样钻取芯样应在结构或构件的下列部位钻取（1）结构或构件受力较小的部位（2）混凝土强度质量具有代表性的部位（3）便于钻芯机安放与操作的部位（4）避开主筋预埋件和管线的位置并尽量避开其他钢筋（5）用钻芯法和非破损法综合测定强度时应与非破损法取同一测区2. 钻取芯样的数量应符合下列规定：a 按单个构件检测时，每个构件的钻芯数量不应少于3 个；对于较小构件，钻芯数量可取2 个；b 对构件的局部区域进行检测时，应由要求检测的单位提出钻芯位置及芯样数量；c 作回弹法检测混凝土强度修正的芯样数量应不少于6 个。

3、芯样加工及技术要求a芯样直径应为粗骨料粒径的3倍。

在构件截面较小或钢筋过密不可能钻取标准尺寸芯样时，芯样直径可为粗骨料粒径的2倍。

芯样高度和直径之比应在1~2的范围内。

应依据芯样直径和高度选择合适型号的钻机和钻头。

b芯样试件内不应含有钢筋，如不能满足此项要求，每个试件内最多只允许含有二根直径小于10mm的钢筋，且钢筋应与芯样轴线基本垂直并不得露出端面c芯样抗压试件的高度和直径之比应在1-2的范围内。

钻芯法检测混凝土强度一、检测准备：（1）工程名称及设计、施工、建设单位，结构或构件种类，外形尺寸以及数量。

（2）混凝土检测龄期、设计混凝土强度等级。

（3）有关的结构图和施工图。

二、钻芯部位：（1）结构或构件受力较小的部位；（2）混凝土强度具有代表性的部件；（3）便于钻芯机安放于操作的部位；（4）避开主筋、预埋件和管线的位置。

三、钻芯数量：（1）单个构件，有效芯样试件的数量不应少于3个；对于较小构件，有效芯样数量不得少于2个（2）检测批检测数量：标准芯样试件的最小样本容量不宜少于15个，小直 径芯样试件的最小样本容量应适当增加，芯样应随机抽取，且取芯位置 应符合规定。

四、芯样标记： 从钻孔中取出的芯样稍微晾干后，应标上清晰的标记。

五、芯样加工：（1）采用锯切机加工成标准抗压芯样，即高度和直径之比为1.00，一般高度为100mm 。

（2）标准芯样试件，每个试件最多允许含有2根直径小于10mm 的钢筋， 公称直径小于10cm 的芯样试件，每个试件最多只允许含有1根直径小 于10mm 的钢筋。

（3）芯样内的钢筋与芯样试件的轴线基本垂直并离开端面10mm 以上。

（4）芯样端面应进行处理，宜采取在磨平机上磨平端面的处理方法，六、芯样测量：（1）平均直径、芯样高度、垂直度、平整度。

（2）芯样在下列情况下无效： ①、芯样试件的高径比小于要求高径比的0.95时或者大于1.05时 ②、沿芯样试件高度的任一直径与平均直径相差大于2mm ③、抗压芯样试件端面的不平整度在100mm 长度内大于0.1mm ④、芯样试件端面与轴线的不垂直度大于10⑤、芯样有裂缝或其他较大缺陷七、数据计算：（1）芯样混凝土抗压强度值的计算可按下式计算A F f c cor cu /,=（2）检测批混凝土强度的推定值计算上限值cor m cor cu e cu S k f f 1,,1,-=下限值cor m cor cu e cu S k f f 2,,1,-=平均值=ni cor fcu ni ∑=1,,标准差 12,,,,1)(-=∑-=n m cor cu i cor cu s n i cor f f注：21k k 和为推定区间上限值系数和下限值系数，2,1,e cu e cu f f 和所构成的置信度宜为0.85.2,1,e cu e cu f f 和之间的差值不宜大于5.0Mpa 和0.1Mpa 两者的较大值。

钻芯法检测混凝土抗折强度检测报告1.引言概述部分的内容可以写成以下样式：1.1 概述混凝土是建筑工程中广泛应用的一种重要材料，其抗折强度是评估混凝土结构性能的重要指标之一。

然而，传统的混凝土抗折强度检测方法需要采取破坏性试验，不仅工作量大，而且对实际工程造成了一定的损害。

为了解决这一问题，钻芯法成为一种广泛应用的非破坏性混凝土抗折强度检测方法。

钻芯法通过在混凝土结构上钻取芯样，并利用芯样所承受的剪应力来间接评估混凝土的抗折强度。

相较于传统的破坏性试验，钻芯法不仅具有不破坏性、高效率的特点，而且可以在施工过程中进行多次测量，对实际工程的损害更小。

本文旨在介绍钻芯法检测混凝土抗折强度的原理和方法，并探讨该方法的优势和适用范围。

接下来的章节将首先阐述钻芯法的工作原理和检测方法，包括芯样的钻取过程和试验的具体操作步骤。

然后，本文将详细讨论钻芯法相较于传统方法的优势，如不破坏性、高效率和可重复性等。

同时，我们将探讨钻芯法的适用范围，包括不同混凝土强度等级和不同结构形式的应用情况。

通过本文的研究和总结，将进一步明确钻芯法检测混凝土抗折强度的可行性，并展望其在混凝土结构工程中的意义和应用前景。

旨在为工程师和科研人员提供一个更加准确、高效和经济的混凝土抗折强度检测方法，推动混凝土结构工程的发展和创新。

1.2 文章结构文章结构本文主要包括以下几个部分：1. 引言：介绍本文所要讨论的问题，并概括了钻芯法检测混凝土抗折强度的背景和意义。

2. 正文：2.1 钻芯法检测混凝土抗折强度的原理和方法：详细介绍了钻芯法检测混凝土抗折强度的原理，包括了测试设备、试验步骤和数据解析等内容。

2.2 钻芯法检测混凝土抗折强度的优势和适用范围：阐述了钻芯法检测混凝土抗折强度相较于其他方法的优势，例如无损、准确性高、样本不受破坏等，并说明了适用的具体场景和条件。

3. 结论：3.1 钻芯法检测混凝土抗折强度的可行性总结：总结了钻芯法检测混凝土抗折强度的可行性和可靠性，强调其在实际工程中的应用价值。

钻芯法混凝土强度检测报告Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】1-检测报告Detection Report报告编号Serial NumberRYJK-JG-002（11）-2016项目名称Sample Description中海·国际社区S04#楼楼板混凝土强度检测委托单位Applicant广西瑞宇建筑科技有限公司监测类别Monitoring Type委托检测广西瑞宇建筑科技有限公司Guangxi Ruiyu Construction Technology Co.,Ltd.2016年11月30日声明1.本监测报告涂改、换页无效；2.未经本监测单位书面批准，不得复制本报告，复印的报告未加盖检测专用章无效；3.监测报告无三级审核手写签字无效；4.检测单位名称与检测专用章所示名称不符者无效；5.如对本监测报告有异议，可在收到报告后15天内向本检测单位书面提请复议；6.指定样品的委托检测结果仅对样品负责。

地址：广西南宁市秀厢大道56号4号综合楼邮编：530004电话： Fax：工程名称中海·国际社区S04#楼委托日期2016年11月设计单位南宁市建筑设计院检测日期2016年11月16日-2016年11月17日监理单位桂林南方建设监理有限责任公司样品编号/施工单位歌山建设集团有限公司样品类别/监测地点广西南宁市降桥路监测类别委托检测监测项目楼板混凝土强度检测目录1 工程概况中海国际社区S04#楼位于广西南宁市降桥路，由南宁中海宏洋房地产有限公司承建。

该工程为一栋3层的框架结构建筑，基础采用CFG桩基础。

该工程设计单位为南宁市建筑设计院。

一层柱的设计混凝土强度等级均为C30，一层梁（板）至屋面梁（板）的设计混凝土强度等级均为C30。

一层墙体的设计砂浆强度等级为。

一层柱受力钢筋的设计混凝土保护层厚度分别为30mm。

我公司根据相关规范及业主要求，对该工程二层②-③×C-D轴楼板进行钻芯法混凝土强度检测。

基桩钻芯法检测报告工程名称：工程地点：委托单位：检测日期：2015年月日～月日报告总页数：页报告编号：武科创（2015）字第（）号合同编号：武汉中科科创工程检测有限公司2015年月日项目名称基桩钻芯检测现场检测人员：（上岗证号）报告编写：（上岗证号）校核：（上岗证号）审核：（上岗证号）授权签字人：声明：1. 本报告涂改、错页、换页、漏页无效；2. 检测单位名称与检测报告专用章名称不符者无效；3. 本报告无我单位相关技术资格证书章无效；4. 本报告无检测、审核、授权签字人签字无效；5．未经书面同意不得部分复制或作为他用；6．如对本检测报告有异议或需要说明之处，可在报告发出后15 天内向本检测单位书面提出,本单位将于5日内给予答复。

检测单位：武汉中科科创工程检测有限公司地址：武昌小洪山邮编：430071电话：传真：监督电话：目录一项目概况 (5)二地质概况 (6)三检测依据 (6)四钻芯现场检测 (6)五检测结果 (8)六结论 (9)七附图表 (10)jczxe-mail：一、项目概况表1二、地质概况详见地质勘察报告。

三、检测依据按照国家《建筑基桩检测技术规范》(JGJ106-2014)执行。

四、钻芯现场检测1、现场检测(1)钻取芯样采用液压操纵的高速钻机，配置水泵、孔口管、扩孔器、卡簧、扶正稳定器等钻具；(2)每回次钻孔进尺控制在1.5m内，钻至桩底，采取减压、慢速钻进，钻取沉渣并测定沉渣厚度；(3)钻芯结束后，对芯样和钻探标进行拍照。

2、混凝土芯样试件抗压强度的确定(1)取一组3块试件强度值的平均值，作为该组混凝土芯样试件抗压强度检测值；(2)同一受检桩同一深度部位有两组或两组以上混凝土芯样试件抗压强度检测值时，取其平均值作为该桩该深度处混凝土芯样试件抗压强度检测值；(3)取同一受检桩不同深度位置的混凝土芯样试件抗压强度检测值中的最小值，作为该桩混凝土芯样试件抗压强度检测值。

3、检测设备本次钻芯法检测采用广东省地质局探矿机械厂生产的GY-1A型柴油动力油压钻机，采用101mm单动双管金刚石钻具。

混凝土抗压强度批量检测推定值的讨论康宗欣【摘要】针对钻芯法混凝土抗压强度批量检测时,推定区间不满足限值要求的推定值问题,基于混凝土抗压强度的正态分布特性,从错判概率和漏判概率的角度重点分析最小值大于设计值时,最小值作为推定值的适宜性问题.结论为当最小值小于推定区间下限或在区间内时可以作为推定值;当最小值大于推定区间上限时不宜作为推定值.该结论对钻芯法混凝土批量检测有较好的指导作用.【期刊名称】《工程质量》【年(卷),期】2018(036)002【总页数】4页(P11-14)【关键词】混凝土抗压强度;推定区间;推定值;错判概率;漏判概率;最小值【作者】康宗欣【作者单位】徐州市建设工程检测中心,江苏徐州 221000【正文语种】中文【中图分类】TU755.70 引言在依据 GB/T 50784－2013《混凝土结构现场检测技术标准》进行钻芯法批量检测混凝土抗压强度时，常会遇到推定区间不满足规范限值要求的情况，按照该规范要求，此时宜增加样本容量或细分检验批[1]，而这两种方案并不能很好地解决问题。

如果上述情况下最小值大于设计值或者最大值小于设计值，是否可以直接进行混凝土是否满足设计要求的判定，这一问题困扰了很多工程检测人员及工程质量监督人员，目前还未有规范或权威机构给予明确的解释，因此对上述问题的研究很有必要。

为了对问题进行全面分析，本文对上述情况下最大值大于及小于设计值及最小值大于及小于设计值的情况作了分析，分别研究各情况下推定值的选择问题。

1 理论基础及问题分析1.1 混凝土抗压强度的分布特性及推定区间GB 50068－2001《建筑结构可靠度设计统一标准》[2] 规定，材料强度的概率分布宜采用正态分布或对数正态分布，材料强度的标准值可取其概率分布的 0.05分位数确定，即取μ-1.645 σ的值（保证率为 95 %）[3]（见图 1），混凝土抗压强度通常按正态分布来考虑。

图1 材料强度标准值（95 % 保证率）根据抽样检测的理论，随机抽样不能得到推定参数的准确数值，只能得到被推定参数的估计值。

钻芯法检测混凝土抗压强度在不同标准规范中的应用探讨摘要：针对不同标准规范中关于钻芯法检测混凝土强度的要求，分析钻芯法与回弹法配合使用、单独使用钻芯法检测混凝土抗压强度，提出钻芯法检测混凝土强度的注意问题，列举工程实例，可为后类工程参考。

关键字：回弹法；钻芯法；混凝土抗压强度1 引言混凝土抗压强度是建筑工程验收中的必检项目，评价混凝土强度是否合格，其重要性不言而喻。

混凝土抗压强度检测采用的间接方法有回弹法、后装拔出法、后锚固法等，其中回弹法是建筑领域检测混凝土强度最为简便而普遍使用的无损检测技术。

回弹法有其严格的适用条件，那就是表面和内部质量无明显差异。

对于混凝土表面和内部有明显差异的构件，如混凝土构件遭受火灾、冻害，混凝土表面出现严重的蜂窝、麻面及内部出现缺陷，就不能直接采用回弹法，可采用钻芯法或钻芯-回弹法检测。

钻芯法作为局部损伤常用的检测方法，具有检测结果直观、形象特点，能够直接反应出现龄期混凝土强度，不受混凝土表面质量的影响。

本文通过探讨钻芯法检测混凝土抗压强度在不同标准规范中应用，给出钻芯法最佳的适用实例，以提高检测可信度和减少构件的损伤。

2钻芯法与回弹法配合使用依据《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011及《回弹法检测泵送混凝土抗压强度技术规程》DB34/T 5012-2015，当检测条件与测强曲线的要求存在不同时，可采用芯样修正测区回弹换算值。

对同一强度等级混凝土进行芯样修正时，大直径的芯样数量和小直径的芯样数量分别不应少于6个和9个，上述芯样的高径比为1。

钻取芯样的构件应有代表性，每个被抽取构件测区内至少钻取1个芯样。

实施步骤为构件回弹时先记录回弹值和碳化深度值，后在测区里钻取芯样。

不可将一根长芯样截取几个芯样用于修正回弹值。

对芯样及时编号，钻取和加工芯样应按《钻芯法检测混凝土强度技术规程》JGJ/T384-2016规定执行。

为了更准确、合理的对测区混凝土强度进行修正，JGJ/T 23-2011及DB34/T 5012-2015采用修正方法对测区混凝土强度进行修正。

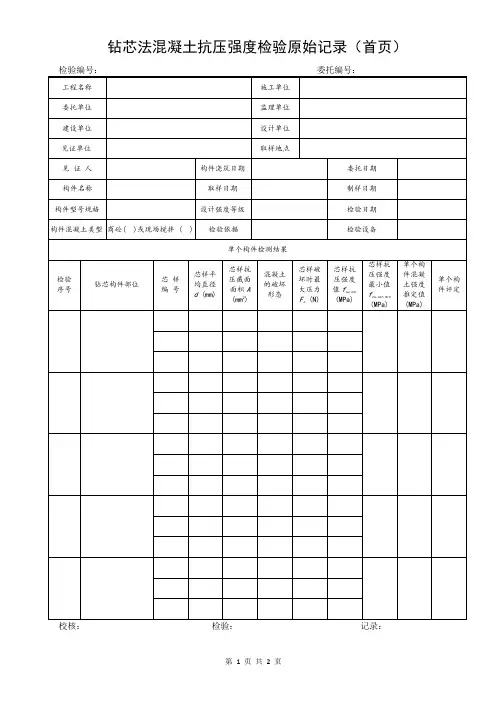

混凝土抗压强度钻芯法检验检测原始记录检验编号： 委托编号： 审核： 检验：委托单位 委托人 工程名称 委托日期 施工单位 检验日期 见证单位 报告日期 见证人 检验性质 见证人编号 工程结构 类型 检验批 形象进度 检验设备 抽样方法 检验方法 抽样数量混凝土 浇筑日期芯样尺寸(mm)检验标准JGJ/T384-2016批量检测结果芯样试件数n (个) 芯样抗压强度标准差S cor芯样抗压强度平均值f cu,cor,m (MPa) f cu,e1与f cu,e2的差值 推定区间上限值系数k 1 砼抗压强度推定上限值f cu,e1 (MPa) 推定区间下限值系数k 2砼抗压强度推定下限值f cu,e2 (MPa)检测批混凝土强度推定值(MPa)计算 公式cor m cor cu e cu S k f f 1,,1,-= cor m cor cu e cu S k f f 2,,2,-=nff ni icor cu m cor cu ∑==1,,,, 1)(12,,,,--=∑=n f f S ni m cor cu i cor cu cor注：其中icor cu f ,,为单个芯样试件的混凝土抗压强度值。

备注以上混凝土推定值的置信度为85% 检测中异常 情况记录混凝土抗压强度钻芯法检验检测原始记录检验编号：委托编号：序号钻芯构件部位芯样编号芯样直径高度d×h(mm)芯样抗压截面面积A(mm2)混凝土的破坏形态芯样破坏时最大压力F c (N)芯样抗压强度值f cu,cor(MPa)单个构件混凝土强度推定值(MPa)审核：检验：。
