桥式起重机安装方案样本

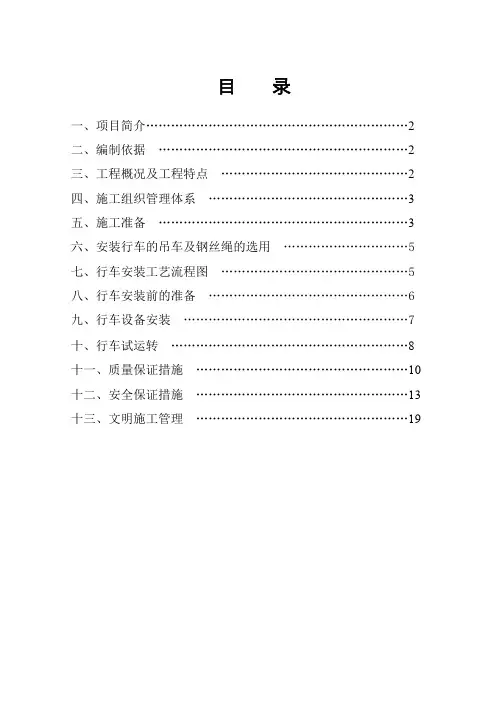

目录一、项目简介 (2)二、编制依据 (2)三、工程概况及工程特点 (2)四、施工组织管理体系 (3)五、施工准备 (3)六、安装行车的吊车及钢丝绳的选用 (5)七、行车安装工艺流程图 (5)八、行车安装前的准备 (6)九、行车设备安装 (7)十、行车试运转 (8)十一、质量保证措施 (10)十二、安全保证措施 (13)十三、文明施工管理 (19)一、项目简介：1.1项目名称：河南宝舜化工科技有限公司10万吨/蒽油加氢制清洁燃料油工程1.2建设单位：河南宝舜化工科技有限公司1.3监理单位：中原石化工程建设监理有限公司1.4施工单位：中国化学工程建设有限公司第十三公司二、编制依据2.1华电重工股份有限公司河南宝舜化工科技有限公司10万吨/年蒽油加氢项目部提供的行车安装设计图纸；2.2河南宝舜化工科技有限公司10万吨/年蒽油加氢项目压缩机厂房结构及工艺平面布置图（参考图）2.3国家规范《起重设备安装工程施工及验收规范》（GB50278-98）《机械设备安装工程施工及验收通用规范》（GB50231-98）三、工程概况及工程特点：3.1工程概况3.1.1工程内容河南宝舜化工科技有限公司10万吨/年蒽油加氢项目压缩机厂房南、北总长120米，东、西跨距18米。

此次安装的行车为压缩机厂房检修使用的防爆桥式起重机。

起重量为32T，主起升高度为16米（详细数据见行车性能表）。

本工程施工范围为压缩机厂房32T桥式起重机的安装及电气工程。

3.1.2 行车的主要性能1）由于压缩机厂房目前钢结构施工未完成，预留北侧第二跨预留，因此行车安装采取在跨外吊装。

2）由于厂房内各工种施工人员都在作业，行车吊装时需要吊装工作半径内暂停施工。

3)由于两侧结构立柱间隙不足，考虑单片行车桥梁吊装，在轨道上进行组装，后续部件在轨道上进行安装。

四、施工组织管理体系5.1 5.1.1 件。

部门的明确答复。

认真阅读图纸及说明书，做好施工前的技术准备及安全技术交底工作。

桥式起重机安装施工方案一、项目背景桥式起重机作为重型起重设备，在工业领域中扮演着重要的角色。

安装施工是保证桥式起重机正常运行的关键步骤，在施工中必须严格按照规范进行操作，以确保设备的安全性和稳定性。

二、施工准备1. 人员准备确保施工人员具有相关工程经验和资质，并进行安全培训。

在施工前，需要确定好每个人员的职责分工，以保证施工流程的顺利进行。

2. 设备准备检查桥式起重机的各个零部件是否完好，确保设备能够正常使用。

同时准备好相关的安装工具和设备，以便在施工过程中使用。

3. 施工方案制定根据实际情况制定详细的施工方案，包括起重机的安装位置、安装顺序、吊装方案等内容。

施工方案必须符合相关的安全标准和规范要求。

三、施工步骤1. 地基处理首先需要对起重机安装位置的地基进行处理，确保地基承载能力满足起重机的要求。

在地基处理过程中，要注意避免对周围环境造成影响。

2. 安装主梁和端梁根据施工方案，先安装起重机的主梁和端梁，确保横梁安装牢固。

在安装过程中要注意横梁的平整度和垂直度。

3. 安装电气设备安装好主梁和端梁后，需要将电气设备进行安装。

电气设备的布局要符合工作要求，同时要确保电气连接的可靠性。

4. 吊装主体最后，进行起重机主体的吊装工作。

在吊装过程中，要根据实际情况选择合适的吊装方案，确保主体吊装过程平稳安全。

四、验收与调试施工完成后，对桥式起重机进行全面的验收和调试工作。

包括机械结构的检查、电气系统的测试等内容。

只有经过严格的验收和调试，起重机才能投入正常使用。

五、施工总结桥式起重机的安装施工是一项复杂的工程，需要施工人员具有丰富的经验和技术，并按照严格的规范要求操作。

只有在施工过程中严格遵循施工方案，确保每一个细节的质量，才能保证起重机的安全稳定运行。

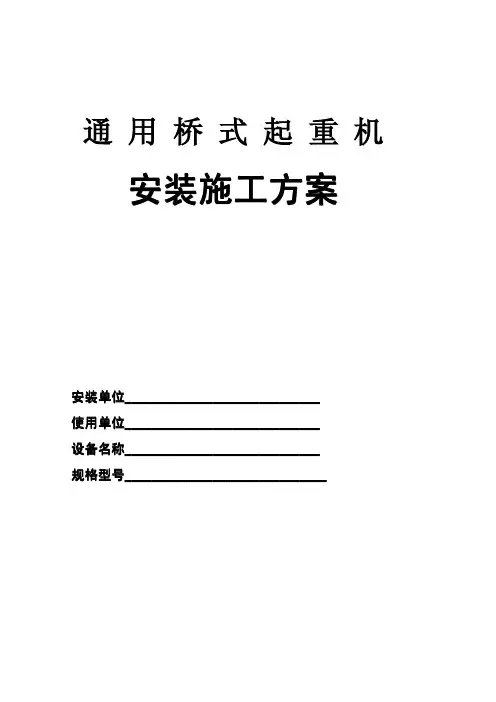

桥门式起重机安装工程翘工方案批准：______ mx ___审核：______ mx ___编制：______ mx ___单位：XXXXXXXXXXXXXXX有限公司日期：二二。

二年XX月XX日施工方案一、工程概况兹有受XXXXXXXXXXXXXXX有限公司对XXXXXXXXXXXXXXX有限公司抓斗桥式起重机安装工程委托，定于202X年XX月XX日起对R1台起重机进行安装与调试，10t、25.5m桥式抓斗起重机，其中包括主梁、端梁、大车、小车、司机室、机电设备、抓斗等组成，整机为箱式结构（见随机资料文件总图）。

具体起重机技术性能参数详见随机文件中起重机技术性能表。

三、编制依据1、施工图纸及说明书2、《起重设备安装工程施工及验收规范》GB50278-20103、《现场设备、工业管道焊接工程施工及验收规范》GB50236-20114、《机械设备安装工程施工及验收通用规范》GB50231-20095、《通用桥式起重机》GB/T14405-20116、《起重机车轮及大车和小车轨道公差第1部分：总则》GB/T10183-20187、《桥式和门式起重机制造及轨道安装公差》GB/T10183-20058、《起重机试验规范和程序》GB/T5905-2011四、工程内容1.起重机轨道安装2.桥架装置安装3.电器装置安装4.辅助设备安装5.起重机调试6.安装验收五、施工机其设备和试车测试器具七、安装工艺流程设备开箱检查—►建筑构件部分的检查一唉装轨遒~~猾触线安虹F1►组装抓斗桥式起重机一~►起重机电气及附件安装~►起重机试运转_►自检一►竣工交检八、安装工艺步序（一）设备开箱检查由安装单位和设备使用单位共同成立开箱验收小组，根据装箱清单逐一清点货物，并认真填写开箱验收记录。

1.根据随机文件目录查对《使用说明书》、电气原理图、布线图、《产品合格证》（包括主要材料质保书、电动葫芦合格证等）。

2.根据装箱清单所列零部件规格型号、数量逐一清点货物。

一、工程概况1. 工程名称：双梁桥式起重机安装工程2. 建设单位：[单位名称]3. 安装单位：[安装单位名称]4. 设备型号：[设备型号]5. 设备吨位：[设备吨位]6. 工作级别：[工作级别]7. 跨度：[跨度]8. 起高升度：[起高升度]9. 工作环境：[工作环境]二、施工准备1. 组织人员：成立安装施工小组，明确各成员职责，确保施工顺利进行。

2. 技术交底：组织施工人员进行技术交底，确保施工人员掌握安装技术要求。

3. 施工图纸：熟悉施工图纸，了解设备结构、安装要求及注意事项。

4. 工具材料：准备安装所需工具、材料，确保施工过程中充足供应。

5. 安全措施：制定安全措施，确保施工过程中人员及设备安全。

三、施工步骤1. 桥架组装：1.1 将两片桥架分别吊至安装轨道上；1.2 以端梁螺栓孔或止口板为定位基准，按起重机安装连接部位标号图，将起重机组装起来；1.3 拧紧螺栓，确保桥架连接牢固；1.4 检查桥架对角线，确保对角线误差在允许范围内；1.5 测量主梁水平旁弯和上拱度（下挠度），确保符合要求。

2. 大车运行机构安装：2.1 将大车运行机构吊至桥架上；2.2 安装大车车轮，确保车轮与轨道对位；2.3 安装大车电机、减速器等部件，确保安装牢固；2.4 检查大车运行机构运行是否顺畅。

3. 小车组装：3.1 将两片小车架进行组装；3.2 使用标记好的联接板、紧固螺栓，按标准要求紧固、牢固；3.3 将小车吊装至桥架上；3.4 检查小车运行是否顺畅。

4. 电器设备安装：4.1 安装电源线、控制线等；4.2 安装控制柜、电机等电器设备；4.3 检查电器设备运行是否正常。

5. 安全滑触线铺设：5.1 铺设安全滑触线，确保符合要求；5.2 检查安全滑触线是否牢固。

四、验收标准1. 桥架对角线误差在允许范围内；2. 主梁水平旁弯和上拱度（下挠度）符合要求；3. 大车运行机构、小车运行顺畅；4. 电器设备运行正常；5. 安全滑触线铺设牢固。

一、工程概况本项目为某工厂桥式起重机的安装工程，主要设备为桥式起重机。

桥式起重机型号为LD10-23.12A3，起重量10T，跨度23.12m，起升高度9m，地面室操纵。

本工程需完成桥式起重机的安装、调试及验收工作。

二、施工准备1.施工人员：组织具备桥式起重机安装、调试经验的施工队伍，进行技术交底和安全教育。

2.施工材料：准备桥式起重机安装所需的螺栓、垫片、连接件等材料。

3.施工设备：准备50吨吊车、卷扬机、千斤顶、水准仪、经纬仪等设备。

4.施工工具：准备扳手、螺丝刀、锤子、手电筒等工具。

三、施工工艺1.设备进场验收：对桥式起重机进行检查，确保设备无损坏、变形、锈蚀等问题。

2.桥架组装：将桥架分为两片，分别用吊车吊至轨道上，进行组装。

组装时，确保大车行走的四个车轮底部在同一个水平面上。

3.桥架对角线检测：用弹簧秤拉钢卷尺测量L1、L2的距离，将钢尺上的读数加上附表的修正值，作为桥架对角线的实测数据。

4.主梁水平旁弯测量：将钢丝绳固定在所要测量的主梁上盖板中心线上，作为测量中心线，测量两边缘的距离X1、X2，计算主梁的水平旁弯。

5.主梁上拱度（下挠度）测量：选用一根直径为0.49~0.52mm的钢丝，一端固定在带有滑轮的固定架上，另一端通过滑轮并坠有重锤（15Kg拉紧），主梁跨中上拱度（下挠值）可通过测量并按照下式计算：上拱度=FH—(h1-h2)。

6.电气设备安装：按照电气原理图和接线图进行电气设备的安装。

7.调试：完成桥式起重机的组装后，进行试运行调试，确保设备运行正常。

四、安全措施1.施工人员必须穿戴安全帽、安全带等防护用品。

2.施工过程中，注意高空作业，防止坠落。

3.吊装作业时，确保吊车和吊具安全可靠。

4.调试过程中，注意设备运行状态，防止发生意外。

五、验收1.设备安装完毕后，进行自检，确保设备安装符合设计要求。

2.组织相关部门进行验收，包括质量、安全、运行等方面。

3.验收合格后，办理相关手续，交付使用。

桥式起重机安装施工方案一、方案设计：1.起重机选型：根据工程的具体要求，选择适当的起重机型号和规格，包括起重量、跨度、工作级别等。

2.结构设计：根据现场条件和起重机要求，设计合理的桥梁结构和支撑系统，确保稳定和安全。

3.电气系统设计：包括起重机的电缆布置、电源系统设计、控制系统设计等，确保电气系统稳定可靠。

4.安全措施设计：制定安全操作规程、安全警示标志、防护装置等，确保操作人员的安全。

二、施工准备：1.材料准备：根据方案设计的要求，准备起重机和相关配件、支撑结构材料、电气设备等。

2.施工设备准备：准备所需的起重机安装设备，如吊车、起重机梁、支撑架等，确保施工顺利进行。

3.施工人员培训：对施工人员进行相关培训，包括起重机操作、安全规范、施工流程等。

4.现场准备：清理施工现场，确保施工区域整洁，并做好相应的围挡和警示标志，确保安全施工。

三、施工步骤：1.桥梁安装：首先进行桥梁的安装，将桥梁吊装至预先准备的支撑位置，并进行固定。

2.起重机组装：将起重机各组件按照设计要求进行组装，包括大梁、小车、小车轨道等，确保各部件连接牢固。

3.电气系统安装：进行起重机的电气系统布线和安装，包括电缆敷设、电箱安装、电源接入等。

4.结构调整和校正：对起重机的结构进行调整和校正，确保各部件水平、垂直度符合要求。

5.调试和试运行：完成起重机组装后，进行必要的调试和试运行，确保起重机运行正常。

6.安全考核和验收：进行起重机的安全考核和验收，合格后方可正式投入使用。

四、安全措施：1.做好施工现场的警示标志和围挡，清晰标注相关安全标志，确保施工区域的安全。

2.配备专职安全人员，负责施工现场的安全管理和监督，及时发现和处理安全隐患。

3.实施施工人员的安全教育和培训，确保操作人员了解起重机的相关安全规范和操作流程。

4.定期检查和维护起重机设备，确保设备运行的稳定和安全。

5.加强施工现场的交通安全管理，确保施工场地的通行安全。

以上是桥式起重机安装施工方案的详细介绍，通过合理的设计和准备工作、科学的施工步骤和严格的安全措施，可以确保桥式起重机的安装施工顺利进行，并保证施工过程中的安全和质量。

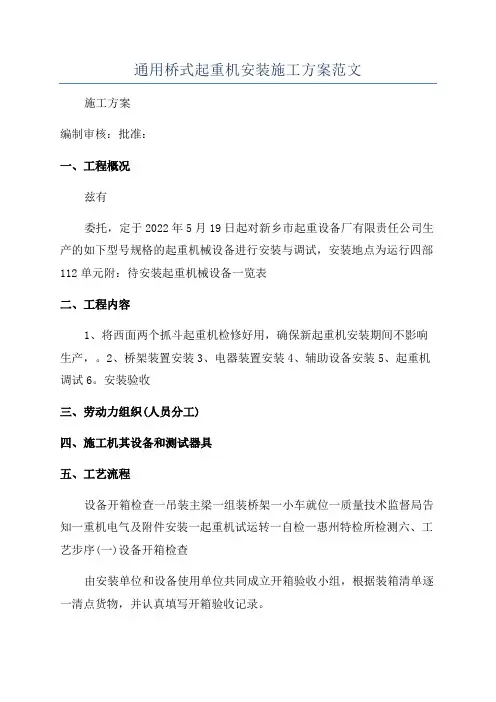

通用桥式起重机安装施工方案范文施工方案编制审核：批准：一、工程概况兹有委托，定于2022年5月19日起对新乡市起重设备厂有限责任公司生产的如下型号规格的起重机械设备进行安装与调试，安装地点为运行四部112单元附：待安装起重机械设备一览表二、工程内容1、将西面两个抓斗起重机检修好用，确保新起重机安装期间不影响生产，。

2、桥架装置安装3、电器装置安装4、辅助设备安装5、起重机调试6。

安装验收三、劳动力组织(人员分工)四、施工机其设备和测试器具五、工艺流程设备开箱检查一吊装主梁一组装桥架一小车就位一质量技术监督局告知一重机电气及附件安装一起重机试运转一自检一惠州特检所检测六、工艺步序(一)设备开箱检查由安装单位和设备使用单位共同成立开箱验收小组，根据装箱清单逐一清点货物，并认真填写开箱验收记录。

1、根据随机文件目录查对《使用说明书》、电气原理图、布线图、《产品合格证》（包括主要材料质保书、电机合格证等）。

2、根据装箱清单所列零部件规格型号、数量逐一清点货物。

3、检查各部件是否完好无损，有无人为因素的变形损伤。

4、验收结束后，认真填写开箱验收记录，并共同签字。

5、将验收后的设备妥善保管。

6。

到技术监督局办理告知手续。

7。

安装自检合格后约请特检所检验取证。

(二)抓斗起重机构成和主要特性参数1、双梁桥式起重机构成1、1该桥式起重机由起升机构、运行机构、桥架结构三部分组成，其中起升机构由电动机、制动器、减速器、卷筒组、起升限位、传动物、联轴器等组成；运行机构由电动机、制动器、减速器、传动轴、联轴器、车轮组构成，小车集中驱动，大车分别驱动；桥架结构由主梁、端梁、走台、电缆滑架、司机室、梯子栏杆平台等组成。

（三）防爆抓斗起重机在室外采用汽车起重机安装，属于敞开安装法，汽车起重机参数如下（1）汽车起重机起重量160T（2）起重臂高度大于50M(四)吊装过程中选用160T吊钩吊装起重机，用拽绳牵引拉回转就位。

（五）新防爆抓斗起重机安装前，对西面两台抓斗起重机按维护保养规范和作业指导书要求，进行全面系统地检修和维护保养。

本工程为某厂房内桥式起重机的安装工程，包括起重机本体、电气控制系统、辅助设备等。

起重机型号为LD10-23.12A3，起重量10吨，跨度23.12米，起升高度9米，地面室操纵。

二、施工准备1. 施工人员：组织专业施工队伍，包括起重机安装工、电工、焊工等，并进行岗前培训，确保施工人员具备相应的技能和知识。

2. 施工材料：准备起重机本体、电气控制系统、辅助设备、轨道、滑轮组、钢丝绳、螺栓、焊条等材料。

3. 施工机具：准备吊车、电焊机、切割机、钻床、扳手、锤子、线缆等施工机具。

4. 施工图纸：熟悉施工图纸，了解起重机结构、安装要求及注意事项。

三、施工工艺1. 起重机本体安装（1）将起重机本体运至施工现场，按照图纸要求进行摆放。

（2）对起重机本体进行检查，确保无损坏、变形等情况。

（3）安装轨道，调整轨道水平度，使其满足设计要求。

（4）安装桥架，调整桥架水平度，使其满足设计要求。

（5）安装大车，调整大车行走轨道，使其满足设计要求。

2. 电气控制系统安装（1）安装电气控制系统，包括控制器、变频器、限位器、接触器等。

（2）布线，连接控制器、变频器、限位器、接触器等电气元件。

（3）调试电气控制系统，确保其功能正常。

3. 辅助设备安装（1）安装滑轮组、钢丝绳、吊钩等辅助设备。

（2）调试辅助设备，确保其功能正常。

四、安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。

2. 施工现场设置警示标志，确保施工安全。

3. 吊装作业时，严格遵守吊装安全规程，确保吊装安全。

4. 电气作业时，严格遵守电气安全规程，确保电气安全。

5. 施工过程中，加强现场巡查，及时发现并处理安全隐患。

五、施工进度安排1. 施工准备：1天2. 起重机本体安装：3天3. 电气控制系统安装：2天4. 辅助设备安装：1天5. 调试与验收：1天总计：8天六、质量保证措施1. 严格按照施工图纸和施工规范进行施工。

2. 施工过程中，对关键工序进行质量控制，确保施工质量。

桥式起重机安装施工方案编号：编制：审核：批准：四川省华川安装工程有限公司项目经理部二00 年月目录1 工程概况2 起重机轨道的安装3起重机本体的安装4电气滑触线安装5 试运转6主要安全技术措施7 施工人员计划8 施工机具计划1工程概况1.1为大型和重要的起重设备整体吊装,体积大，重量重。

1.2 施工现场地方狭小。

1.4起重机安装执行的规范及技术文件：1.4.1《起重设备安装工程施及验收规范》（GB50278—98）1.4.2《型起重机使用说明书》1.5 起重机安装工艺流程图（附表一）2 起重机轨道的安装2.1 安装前的准备工作2.1.1、熟悉图纸资料2.1.2、检查安装轨道所需材料的规格、数量是否达到要求。

2.1.3、清理现场，达到安全施工、文明施工的要求。

2.1.4拉安全绳、要有相应的强度及稳固性。

2.1.5、机具准备。

轨道安装所需用的机械、工具、量具。

2.1.6、检查轨道的质量：如发现有弯曲变形，应校正后才能安装。

2.1.7、吊车梁放线检查：2.1.7.1 用经纬仪测量吊车梁中心线，并留下标记。

（每2～3米一个点）2.1.7.2 用水准仪测量吊车的水平标高，每对螺栓孔处测量一点，并作记录。

2.1.7.3吊车梁跨距用钢卷尺、弹簧称测量。

注意弹簧称的示值应和检查大车轮距时一样。

2.2轨道安装2.2.1重轨（38kg/m以上）压板式安装程序（带钢垫板）2.2.1.1基准板安装：在吊车梁上每隔2米左右固定一块垫板，要求标高（用水准仪测量）控制在±1.5mm以内，纵横向水平度以水平仪气泡居中。

2.2.1.2 轨道就位把经调直后下好料的轨道按预先排好的顺序吊装就位。

2.2.1.3 轨道找正、定位、紧固安装所用的工具、材料（螺栓、垫圈、压板、螺母等）用小桶或工具袋吊到车梁上。

注意放好，以防掉下伤人。

必要时也可对位穿好，但不紧固。

用鱼尾板把轨道联接成一体，注意轨道接头间隙，应不大于2mm。

根据中心线找正轨道，先固定基准位置。
