wy精密数显直流稳流稳压电源使用说明书一、产品概述WY精密数显直流稳流稳压电源是一种先进的电子设备，可用于实验室，研究所，工厂等领域的电力供应。
它通过精确控制电流和电压输出，为各种需要稳定电源的应用提供可靠的电源供应。
二、主要特点1.数字显示：WY精密数显直流稳流稳压电源具有直观的数字显示屏，可实时显示输出的电流和电压数值，方便用户了解和控制输出情况。
2.稳压稳流：该电源采用先进的控制技术，能够实现高精度的电压和电流稳定输出，确保设备在稳定的工作状态下运行。
3.保护功能：电源具有过载保护、过压保护、短路保护等多种安全保护功能，有效保护电源和外接设备，延长使用寿命。
4.超负荷能力：电源具有较强的超负荷能力，能够在短时间内提供额外的电源输出，适应启动、冲击负载等特殊需求。
5.高效节能：电源采用了高效的开关电源设计，具有较低的功耗和发热量，节能环保。
三、使用方法1.连接电源：将WY精密数显直流稳流稳压电源插头连接到电源插座，确保电源供应正常。
2.连接负载：将需要供电的设备连接到电源的输出端口上，注意正确连接正负极。
3.设置电流输出：按照实际需求，通过操作面板上的电流设置按钮或旋钮，设置需要的电流输出。
四、注意事项1.在操作和维护电源之前，请确保设备已断开电源并冷却至安全温度。
2.请注意电源的额定电流和电压范围，在使用过程中不能超过规定范围，以免损坏设备。
3.避免将电源放置在潮湿、高温或有腐蚀性气体的环境中，以免影响电源的正常工作。
4.在连接设备和调节输出时，请小心操作，避免触碰电源和导线接触器，以免发生电击或其他意外事故。
五、常见故障及解决方法1.故障现象：电源无法启动。
解决方法：检查电源是否连接正常，电源插头是否插好，电源开关是否处于开启状态。
2.故障现象：电源输出不稳定。
解决方法：检查电源和负载之间的连接是否松动或接触不良，重新连接并确保稳定接触。
3.故障现象：电源过载保护启动。
解决方法：检查负载是否超出电源的额定输出范围，如果超出，则需减小负载或更换更大功率的电源。

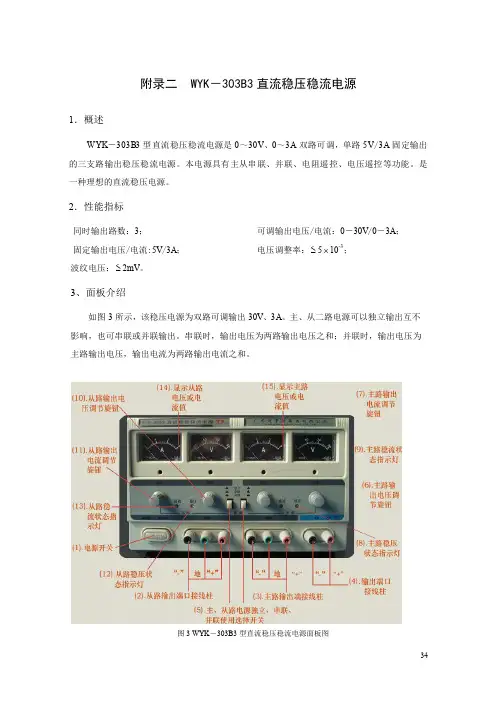

34 附录二 WYK －303B3直流稳压稳流电源
1．概述
WYK －303B3型直流稳压稳流电源是0～30V 、0～3A 双路可调，单路5V /3A 固定输出的三支路输出稳压稳流电源。
本电源具有主从串联、并联、电阻遥控、电压遥控等功能。
是一种理想的直流稳压电源。
2．性能指标
同时输出路数：3；
可调输出电压/电流：0－30V /0－3A ；固定输出电压/电流:5V /3A ；
电压调整率：≤5⨯10-3；
波纹电压：≤2mV 。
3、面板介绍
如图3所示，该稳压电源为双路可调输出30V 、3A 。
主、从二路电源可以独立输出互不影响，也可串联或并联输出。
串联时，输出电压为两路输出电压之和；并联时，输出电压为主路输出电压，输出电流为两路输出电流之和。
图3 WYK －303B3型直流稳压稳流电源面板图。
WYK系列直流稳压稳流电源
★技术特点
1、WYK-系列直流稳压稳流电源线路形式为线性串联调整式，具有稳定精度高，纹波电压低等特点。
2、采用基准电压悬浮迭加技术，输出电压可以从零伏起调到额定值；输出电流可以从零安培预置到额定值。
3、稳压（C.V)、稳流（C.C)状态自动转换。
4、小功率产品采用继电器改变整流桥两端的交流电压，减小调整管的管压降，提高整机效率。
5、高电压和大电流产品采用可控硅移相预稳压技术，提高了整机工作效率。
6、可选择输出补偿功能（具有外取样功能），特别适合直流电机、电子仪器、电器产品的测试和检验应用。
7、输出过压保护电压值可调，当过压输出时，电源自动关闭输出并锁定。
8、专业设计的管道式散热技术，有效地降低了整机的温升，提高了产品的可靠性，延长了产品的使用寿命。
★主要技术指示
★产品规格(注:可提供双路.四路或多路输出产品,高压及特殊要求产品可提供定制服务)。
wy精密数显直流稳流稳压电源使用说明书标题：wy精密数显直流稳流稳压电源使用说明书一、产品概述wy精密数显直流稳流稳压电源是一种高精度、高稳定性的电源设备，广泛应用于实验室、工业生产等领域。
本文将详细介绍该电源的使用方法和注意事项，帮助用户正确使用和维护设备。
二、产品特点1. 数显功能：wy精密数显直流稳流稳压电源采用数码显示，直观清晰，用户可以通过屏幕上的数据了解电流和电压的实时数值。
2. 稳定性高：该电源具有较高的稳定性，能够在负载波动或电网波动的情况下保持输出稳定。
3. 过载保护：当负载超过额定值时，电源会自动切断输出，保护设备和负载免受损坏。
4. 温控风扇：电源内置温控风扇，能够根据电源的工作状态自动调整风扇转速，保持设备的散热效果。
5. 多种保护功能：过压保护、过流保护、过热保护等多种保护功能，全面保护负载和电源设备的安全。
三、使用方法1. 连接电源：将电源插头插入交流电源插座，并确保电源开关处于关闭状态。
2. 连接负载：将负载设备的正负极分别与电源的正负极相连接，并确保连接牢固可靠。
3. 打开电源：将电源开关置于打开位置，此时电源开始工作。
4. 设置电流和电压值：通过面板上的按键和旋钮设置所需的电流和电压值，可使用数字键输入精确数值。
5. 开始供电：按下“输出开关”键，电源开始向负载供电。
6. 监测电流和电压：通过数显屏幕上的显示，可实时监测电流和电压的数值。
四、注意事项1. 在使用电源前，请仔细阅读本说明书，并按照说明进行操作。
2. 在使用电源时，应确保设备和负载的电压、电流参数与电源的额定值相匹配，避免超载使用。
3. 使用电源时，请注意防止水或其他液体进入设备内部，以免损坏电源。
4. 在设备工作时，请勿拔下负载连接线，以免发生触电等危险。
5. 如需长时间使用电源，请确保设备通风良好，避免过热造成设备故障。
6. 如果电源出现故障，请立即停止使用，并联系售后服务中心进行维修。
7. 请勿私自拆卸电源设备，以免损坏设备和导致安全隐患。

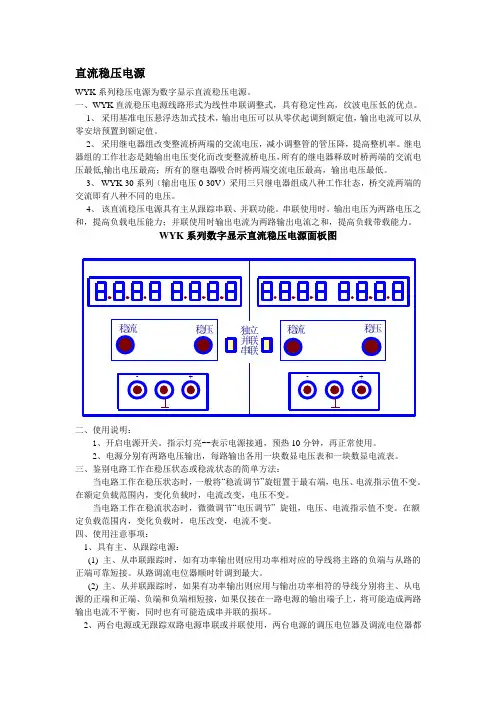

直流稳压电源WYK系列稳压电源为数字显示直流稳压电源。
一、WYK直流稳压电源线路形式为线性串联调整式，具有稳定性高，纹波电压低的优点。
1、采用基准电压悬浮迭加式技术，输出电压可以从零伏起调到额定值，输出电流可以从零安培预置到额定值。
2、采用继电器组改变整流桥两端的交流电压，减小调整管的管压降，提高整机率。
继电器组的工作壮态是随输出电压变化而改变整流桥电压，所有的继电器释放时桥两端的交流电压最低,输出电压最高；所有的继电器吸合时桥两端交流电压最高，输出电压最低。
3、WYK-30系列（输出电压0-30V）采用三只继电器组成八种工作壮态，桥交流两端的交流即有八种不同的电压。
4、该直流稳压电源具有主从跟踪串联、并联功能。
串联使用时，输出电压为两路电压之和，提高负载电压能力；并联使用时输出电流为两路输出电流之和，提高负载带载能力。
WYK系列数字显示直流稳压电源面板图二、使用说明：1、开启电源开关。
指示灯亮--表示电源接通，预热10分钟，再正常使用。
2、电源分别有两路电压输出，每路输出各用一块数显电压表和一块数显电流表。
三、鉴别电路工作在稳压状态或稳流状态的简单方法：当电路工作在稳压状态时，一般将“稳流调节”旋钮置于最右端，电压、电流指示值不变。
在额定负载范围内，变化负载时，电流改变，电压不变。
当电路工作在稳流状态时，微微调节“电压调节”旋钮，电压、电流指示值不变。
在额定负载范围内，变化负载时，电压改变，电流不变。
四、使用注意事项：1、具有主、从跟踪电源：(1)主、从串联跟踪时，如有功率输出则应用功率相对应的导线将主路的负端与从路的正端可靠短接。
从路调流电位器顺时针调到最大。
(2)主、从并联跟踪时，如果有功率输出则应用与输出功率相符的导线分别将主、从电源的正端和正端、负端和负端相短接，如果仅接在一路电源的输出端子上，将可能造成两路输出电流不平衡，同时也有可能造成串并联的损坏。
2、两台电源或无跟踪双路电源串联或并联使用，两台电源的调压电位器及调流电位器都是各自独立工作。
直流可调稳压电源的工作原理及应用直流可调稳压电源是一种常见的电源设备，广泛应用于各种电子设备和实验中。
本文将详细介绍直流可调稳压电源的工作原理及其在实际应用中的相关知识。
一、工作原理直流可调稳压电源的工作原理主要涉及以下几个方面。
1.直流电源变换直流可调稳压电源首先通过整流变压器将交流电转换为直流电。
整流变压器将交流电进行整流，通过二极管等元件将交流电转换为直流电。
这一步骤的目的是将交流电转换为直流电，并进行基本的电压变换。
2.滤波由于整流后的直流电会带有一定的脉动，为了保证输出电压的纹波尽可能小，需要进行滤波处理。
滤波电路通常采用电容器，通过电容器对直流电进行充放电来平滑输出电压。
滤波电路能够有效减小输出电压的纹波，保证直流电的稳定性。
3.可调稳压可调稳压电路是直流可调稳压电源的核心部分。
通过对电路中的元件进行调节，可以实现对输出电压的调整和稳定控制。
常见的可调稳压电路包括电阻调节稳压电路、稳压二极管调节电路和集成芯片调节电路等。
这些电路能够根据电路设计的要求，通过对元件参数的调整控制输出电压的大小。
二、应用领域直流可调稳压电源具有输出电压稳定性高、调节范围宽、反应速度快等特点，因此被广泛应用于各个领域。
1.电子设备直流可调稳压电源常用于电子设备中，提供稳定的直流电源供给电路工作。
在电子仪器仪表、通信设备、计算机等设备中，直流可调稳压电源能够为各个电路部分提供稳定、可靠的电源。
2.实验室应用直流可调稳压电源广泛应用于各种实验室中。
在科研实验和教学实验中，直流可调稳压电源常作为仪器设备的电源，可以调节输出电压以满足实验需求，并保持输出电压的稳定性，确保实验的准确性和可重复性。
3.工业自动化直流可调稳压电源在工业自动化系统中也扮演着重要角色。
在各种自动化设备中，直流可调稳压电源可以提供精确的电源供给，为设备的正常运行提供稳定的电压和电流支持。
4.电池充电直流可调稳压电源还常用于电池充电领域。
通过调节直流可调稳压电源的输出电压和电流，可以为各种类型的电池进行充电，满足不同类型电池的充电要求。
WYK直流稳压稳流电源原理及维修手册东莞市东方集团易事特有限公司技术部编制第一章第一节直流稳压电源的定义及分类一、直流稳压电源的定义：输出电流的方向不随时间的变化向一个方向运动电源。
直流电源有稳定的直流电源与非稳定的直流电源之分，所谓稳定的直流电源，就是输出电压不随负载或外界电压的变化而变化，非常稳定；非稳定的直流电源输出电流的方向保持不变，输出电压的大小随时间或负载的变化而变化。
二、直流电源的对面就是交流电源，所谓交流电源就是输出电流的方向随时间变化而作周期的变化。
非稳定直流电源如图a，稳定直流电源如图b，交流电源如图c：三、分类分类原则按输出电压及电流的大小分类：1、小功率U0≦60 I0≦10A继电器预稳式：产品有：WYK-302B2、303B2、305B2、502B2、503B2、505B2、602B2、502B2、605B2WYK-302、303、305、502、503、505、602、502、605WYK-3010、WYK-3010B22、中功率U0≦60 10A≦I0≦100A低压可控硅半控预稳式产品有：WYK-3020、3030、3050、3060、5050、50100等。
3、高压电源U0＞60高压可控硅半控预稳式产品有：WYK-1002、1005、1505、30010、6005等。
4、大功率电源U0≦50V I0≥150A三相可控硅半控预稳式产品有：SWYK-30150、30200、30300等。
第二节直流稳压电源常用集成块简介1、运算放大器a、运算放大器一般有五个必须的端子：1、同相端；2、反相端；3、正电源端；4、负电源端；5、输出端。
如图所示：b、放大器的特点：1、输入阻抗高，输出阻抗低；2、开环状态放大倍数极高一般达到105；3、开环状态，当同相端高于反相端时，输出端一般接近正电源电压，反之，接近负电源电压。
2、本公司直流电源所用的运放：a、UA741b、LM324、LM358第三节直流稳压稳流原理1、概述WYK系列直流稳压稳流为线性串联调整式具有输出电压连续可调，输出电流可以连续设置，纹波电压低稳压精度高等优点。
WYK直流稳压稳流电源原理及维修手册东莞市东方集团易事特有限公司技术部编制第一章第一节直流稳压电源的定义及分类一、直流稳压电源的定义：输出电流的方向不随时间的变化向一个方向运动电源。
直流电源有稳定的直流电源与非稳定的直流电源之分，所谓稳定的直流电源，就是输出电压不随负载或外界电压的变化而变化，非常稳定；非稳定的直流电源输出电流的方向保持不变，输出电压的大小随时间或负载的变化而变化。
二、直流电源的对面就是交流电源，所谓交流电源就是输出电流的方向随时间变化而作周期的变化。
非稳定直流电源如图a，稳定直流电源如图b，交流电源如图c：三、分类分类原则按输出电压及电流的大小分类：1、小功率U0≦60 I0≦10A继电器预稳式：产品有：WYK-302B2、303B2、305B2、502B2、503B2、505B2、602B2、502B2、605B2WYK-302、303、305、502、503、505、602、502、605WYK-3010、WYK-3010B22、中功率U0≦60 10A≦I0≦100A低压可控硅半控预稳式产品有：WYK-3020、3030、3050、3060、5050、50100等。
3、高压电源U0＞60高压可控硅半控预稳式产品有：WYK-1002、1005、1505、30010、6005等。
4、大功率电源U0≦50V I0≥150A三相可控硅半控预稳式产品有：SWYK-30150、30200、30300等。
第二节直流稳压电源常用集成块简介1、运算放大器a、运算放大器一般有五个必须的端子：1、同相端；2、反相端；3、正电源端；4、负电源端；5、输出端。
如图所示：b、放大器的特点：1、输入阻抗高，输出阻抗低；2、开环状态放大倍数极高一般达到105；3、开环状态，当同相端高于反相端时，输出端一般接近正电源电压，反之，接近负电源电压。
2、本公司直流电源所用的运放：a、UA741b、LM324、LM358第三节直流稳压稳流原理1、概述WYK系列直流稳压稳流为线性串联调整式具有输出电压连续可调，输出电流可以连续设置，纹波电压低稳压精度高等优点。
2、直流稳压电源常用技术指标：1）输入电压：单相220V±10% 50HZ三相380V±10% 三相四线制50HZ2）输出电压DC 0- 额定值（V）输出电流DC 0- 额宣值（A）3）电压调整率△U/U×100%≤5×10-3 测试条件输入电压192V～242V 电流调整率△U/U×100%≤5×10-3 测试条件空载～满载4）纹波电压Vp-p≤20MV 峰-峰值Vref≤5MV 有效值5）指示指针式 2.5级可以用四位半LED3、稳压原理：注：Ui——非稳定的直流电压Uce——大功率三极管管压降Ib——三极管基极电流R L——前面板电压调节电位器Vz——基准电压2DW234 6.2VRw、R——调试电位器及调试电阻Uo——稳定的直流电压1）输出电压：Uo=Ui-Uce. Ui为非定直流电压，为使Uo保持稳定，就要改变Uce的电压，使得Uce变化同Ui变化相同，即：Ui增大，Uce亦得增大，反之Ui减小，Uce 亦减小，保证输出电压不变。
同样当负载增大时，使得Uce减小，保证Uo不变，当负载减轻时，使Uce增大保证Uo不变。
2）Uce三极管的压降的变化，可以通过改变其基极电Ib大小的方法而实现。
运放放大器，反相端接地，同相端接二套电源，一套Vz正电源另一套负电源Uo.当输出电压稳定状态下，根据运放特点：A、输入阻抗极高。
B、开环放大信数极大。
V A=VB=地即V A电位为地。
两套电源形成的电流Im，根据戴维南定理Vz+UoIm= ——————R L+(R*+Rw)因为V A=地，Im在(R*+Rw)的形式的压降应等于VzVz+Uo即——————×（R*+Rw）=VzR L+(R*+Rw)R LUo= ————×VzR*+Rw得出输出电压公式，此公式非常有用，对调试维修分析有一定的指导意义。
①当调压电位R L开路，表现为输出电压直通，实质上是运放的同相端仅有正电源而无负电源，运放输出正电位V o≈V+，调整管基极电流增大，使三极管饱和导通，Uce≈0 Uo=Ui②当电位器R L为0时，表现为输出电压为0，实质运放输出低电位V o≈V- 调整管截止。
③当(R*+Rw)其中的一个或二个都未焊接时，(R*+Rw) ∞输出Uo表现为Uo=0，实质上，运放的同相端无正电位，运放输出负电位，调整管截止。
④当Vz为0时，输出Uo表现为0，实质上同③分析一样。
⑤当调压电位器接触不良时，造成输出电压不稳定分析实质同①。
⑥运放工作电压一般有正负电源，当运放仅有正电源而无负电源即使同相端比反相端低。
运放边输出一定的正电位，使调整管饱和导通使得输出电压无法调节，反之仅有负电源没有正电源。
运放输出电压为负电位，使得输出电压为0。
3）纵上分析对一台有故障的直流检修时，从现象分析其故障原因，例如：输出电压直通Uo≈Ui三极管是否正常调压电位器是否开路电源直通运放是否无负电压运放是否损坏4）稳流原理直流电源在使用时经常为出现过载短路现象，这就要求电源自身有过流保护功能，否则极易损坏电源自身，稳流原理如下：当负载电流较小，前面板调电流位器调至较大时，即V A＜VB时，运放输出高电位，二极管D反向截止，稳流运放对稳压部分无任何影响，当V A＞VB时，运放输出V o为负电位时，二极管D正向导通，调整管基极电流减小，Uce 增大，Uo减小，保持输出电压不变。
在临界状态V A=VBV A=Io·Rs R LVB=——————×VzR L+R*+RwR LIo=—————————×VzRs（R L+R*+Rw）该公式是一个非常有用的公式，对调试维修有一定的指导意义。
（1）当前面板调流电位器，调至最小时，即R L=0表现为Io=0即Uo=0根据Io=Uo/Ro Ro为负载电阻，调压电位器失去作用，实质是稳流运放输出负电位，二极管D正向导通，调整管处于截止状态。
对调试或维修检验，稳流是否起作用调节该电位器最小，观察输出电压是否为零或输出电压是否下降。
（2）对于调试人员在调试时首先焊接一只调试电阻，否则输出电流为零实质是输出电压为零。
（3）当R L、Vz、Rs一定时，输出电流I同（R*+Rw）调试电阻即R*+电位器Rw成反比，即，输出电流越大该阻值越小，对调试人员有指导意义。
第四节小功率直流稳压稳流电源原理一、该系列直流稳压电源是用继电器改变整流桥两端交流电压，减小调整管的功耗，具有线路简接，高低电压带负载功能力强，一致性好。
1、WYK-30系列预稳原理，及相应交流电压。
继电器的工作状态是跟随输出电压的变化而变化，当输出电压为零，所有的继电器都释放，整流桥两端交流电压最低，当输出电压最高时，所有的继电器吸合交流电压最高，下面详细分析，继电器工作状态。
（1）当输出电压为0时，JQX1、JQ2、JQX3受运放的工作状态控制，运放的同相接地，反相端由+15V电压分压与负电压Uo分压合成组成，当输出电压为0时，即反相端为正电位，因此，继电器全部释放，此时，BG5饱和导通，Z1二极管相当于短路，BG4截止C、E相当于开路，随着输出电压增大即运放反相端负电压增大。
根据工作点需要设置的偏置的电阻不相同，首先，LM324-C的反相端的电位低于参考点。
在临界状态，同相与反相端电压相等都为0。
即，Uo和电源电压+15V形成的电流Im在（R20+R21）的压降等于+15V。
Uo+15VIm= ———————R20+R21+R26Im×（R20+R21）=15V 或Im×R26=UoUo+15V Uo+15V———————×（R20+R21）=15 或——————×R26=UoR20+R21+R26 R20+R21+R2615×R26Uo=——————Uo=3.25V 继电器处于001状态R21+R20当输出＞3.25V时，JQX1吸合交流电增加3V（2）随着输出电压继续升高，JQX2又要吸合，当它吸合后，BG4饱和导通，运放LM324-C的反相端的正电源增大，LM324-C输出负电位，JQX1又释放，交流电压增大6V。
此时的输电压值,此时继电器010状态。
R15Uo=———×15V=15/30×15V=7.5VR14（3）随着输出电压增大LM324-C又要输出高电位，JQX吸合，Uo=R26/R21×15≈10V 此时，继电器处于011状态。
（4）随着输出电压继续增大，LM324-D又要吸合，Uo=R3/R2×15=15V此时JQX3吸合，JQX3一旦吸合，BG5从饱和导通状态转变成截止状态，LM324-A、LM324-C反相端的负电压要经过15V稳压二极管即（Uo-15）V，当输出电压在15V时，LM324-A、LM324-C反相端的负电源为0，此时，JQX1、JQX2从吸合状态变为释放状态，此时，继电器工作状态为100。
（5）随着输出电压继续增大，重复（1）、（2）、（3）状态。
二、以上详细分析了三个继电器随着输出电压变化而改变工作状态，对调试和维修都有一定的指导意义。
1、输出电压调节不上，首先检查桥交流两端的电压，如果交流电压仅为起始电压，一般是继电器接触不良，或预稳部分发生故障，主回路没有故障。
2、WYK-50系列预稳原理及相应的交电压。
WYK-50系列交流预稳采用四只继电器，16种组合及交流电压分16档，原理及相应的交流电压见说明书。
1）原理分析同WYK-30系列相似，WYK-50系列采用分压以运放反相端负电源30V为准。
WYK-50系列R1/R2=3/2 即U1/U2= R1/R2 U1= R1/R2（Uo-U1）U1=R1/（R2+R1）×UoWYK-60系列R1/R2=1/12）详细分析同WYK-30系列相似。
3）当R2开路，运放反相端的无负电压，继电器无法吸合，因此输出电压调不上。
第五节中功率直流稳压稳流电源原理一、该系列直流稳压稳流采用可控硅半控预稳原理，可控的导通角受调整管的压降控制，当输出电压增大，调整管的压降减小，导通角增大，保证调整的压降在10V左右。
1、专用移相能发器KC04简介，见说明书（常熟半导体厂）半控整流原理如图所示，改变脉冲位置，就可以改变半控整流平均电压值，就可以保证调整管压降，保持不变，因为可控硅的导通角受管压降控制。
4、调试维修指导：1）可控硅的触发脉冲应是正极性，可以用示波器测试，无示波器，用比较法看整流滤波是否有电压。
