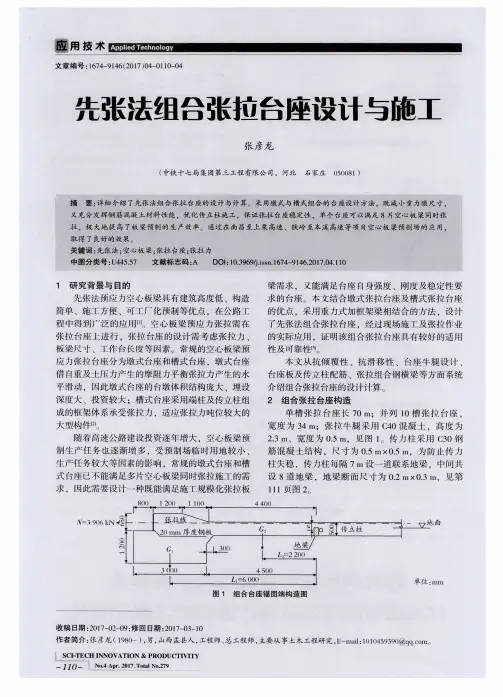

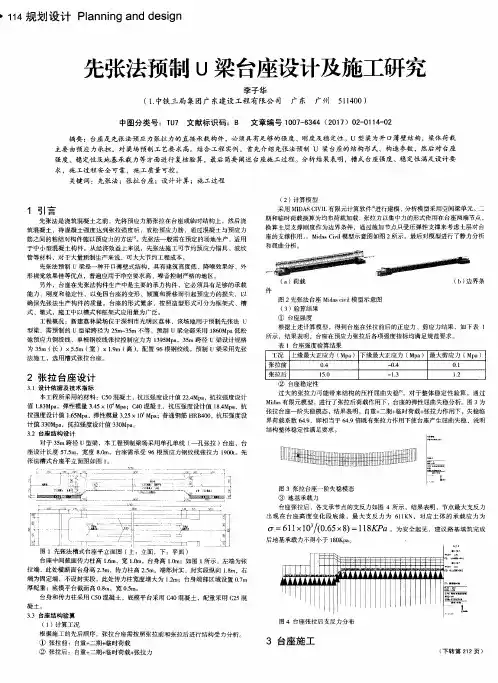

先张法台座设计及施工

先张法预应力空心板张拉台座结构设计1先张法台座的基本要求承力台座必须具有足够的强度和刚度，其抗倾覆安全系数应不小于，抗滑移系数应不小于。

横梁须有足够的刚度，受力后挠度应不小于2mm0在台座上铺放预应力筋时，应采取措施防止沾污预应力筋。

张拉前，应对台座，横梁及各项张拉设备进行详细检查，符合要求后方可进行操作。

2压杆式台座的设计压杆式台座结构形式的选定压杆式台座采用矩形截面。

压杆式台座为双肢受压结构，主要算其截面强度，稳定性及变形。

2.1.1压杆的受力分析及计算方法由于钢绞线距底模距离一般设计为4.5cm,因此纵向力作用在偏离压杆形心0.5cm处,可近似认为压杆为中心受压构件，压杆按素碇设计，按构造进行配筋，单肢压杆承受力为P/2,按极限状态法计算。

（1）强度验算NjW a AR j a r mNj—纵向力；a—纵向力偏心系数；A—构件截而而积aXb；RL-材料抗压强度；心-材料安全系数。

设等式右边为R,当NjWR时强度满足要求；NpR时强度不满足要求，需重新设计压杆截面，重新验算。

(2)稳定性验算NjW 4)a AR J a/r m受压构件纵向弯曲系数首先因压杆中心设置系梁，限制压杆侧向位移，因此压杆按一端固结，一端较接计算。

求出长细比S/h,查出4)值进行验算。

若有一条件式不满足要求时，就需重新设置压杆断面。

设计荷载的确定由于端横梁的刚度大，无挠曲变形，因此每根钢绞线的张拉力取同一值。

根据一片空心板中钢绞线的设计根数、张拉控制应力及超张拉系数，确定台座的设计荷载。

P = n o An—钢绞线根数；o —张拉控制应力；A—钢绞线截而积；已知一片空心板梁设计23根钢绞线，每根钢绞线张拉控制应力为1395Mpa,张拉力为。

计算时超张拉系数考虑，每根张拉力为205KN,则台座的设计荷载P=23x205=4715 (KN)。

台座长度的确定采用长线台座既有经济上的考虑，也有力学性能方面的考虑。

特别在力学方面有两个优点：可以减少张拉和锚固工作量及预应力筋端头损失；可以减少因预应力筋在锚具中滑移及横梁变形所造成的预应力损失。

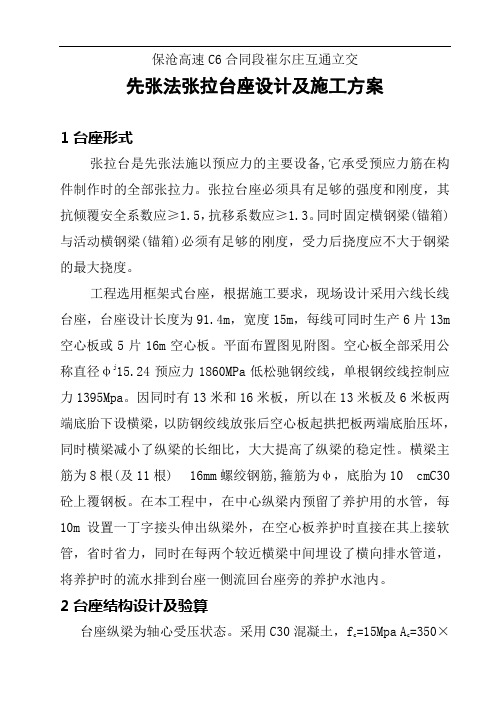

保沧高速C6合同段崔尔庄互通立交先张法张拉台座设计及施工方案1台座形式张拉台是先张法施以预应力的主要设备,它承受预应力筋在构件制作时的全部张拉力。

张拉台座必须具有足够的强度和刚度，其抗倾覆安全系数应≥1.5，抗移系数应≥1.3。

同时固定横钢梁(锚箱)与活动横钢梁(锚箱)必须有足够的刚度，受力后挠度应不大于钢梁的最大挠度。

工程选用框架式台座，根据施工要求，现场设计采用六线长线台座，台座设计长度为91.4m，宽度15m，每线可同时生产6片13m 空心板或5片16m空心板。

平面布置图见附图。

空心板全部采用公称直径φj15.24预应力1860MPa低松驰钢绞线，单根钢绞线控制应力1395Mpa。

因同时有13米和16米板，所以在13米板及6米板两端底胎下设横梁，以防钢绞线放张后空心板起拱把板两端底胎压坏，同时横梁减小了纵梁的长细比，大大提高了纵梁的稳定性。

横梁主筋为8根(及11根)16mm螺绞钢筋,箍筋为φ，底胎为10 cmC30砼上覆钢板。

在本工程中，在中心纵梁内预留了养护用的水管，每10m设置一丁字接头伸出纵梁外，在空心板养护时直接在其上接软管，省时省力，同时在每两个较近横梁中间埋设了横向排水管道，将养护时的流水排到台座一侧流回台座旁的养护水池内。

2台座结构设计及验算台座纵梁为轴心受压状态。

采用C30混凝土，f c=15Mpa A c=350×600=210000mm2;纵筋为616螺纹钢筋,箍筋为φ8@200，616钢筋面积A g=1206mm2,f g=310MPa.钢绞线公称直径为140mm2。

①设计荷载计算:P=nδA=12×1395MPa×140mm2=2343.6KN②强度验算:N=f g×A g+f c×A c=232.5×1206+15×210000=3430.395KNN/P=1.5>1.3故其结构满足轴心受压要求。

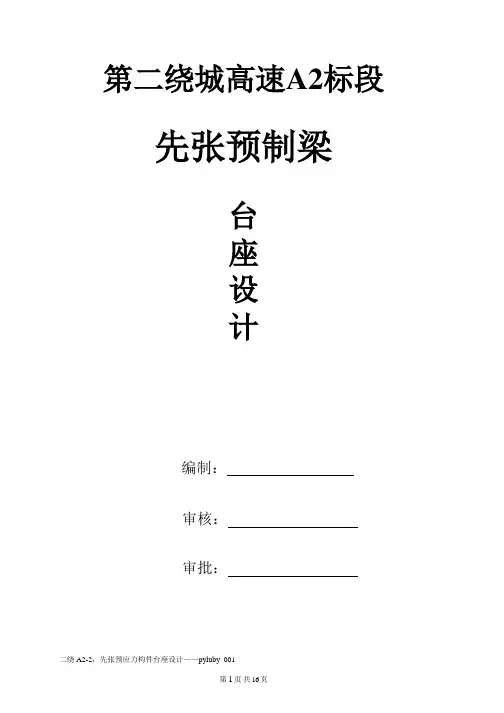

第二绕城高速A2标段先张预制梁台座设计编制：审核：审批：目录一、结构设计二、台座稳定性验算1、抗倾覆验算2、抗滑动验算三、牛腿设计1、开裂验算2、配筋设计3、承载力验算四、传力柱设计1、受力类型判别2、配筋设计3、承载力验算五、钢横梁设计1、尺寸设计2、正应力强度验算3、剪应力强度验算4、刚度验算5、剪力校核六、施工台座的施工本合同段先张梁预应力筋采用φj15.24 高强低松弛钢绞线，R y=1860Mpa，设计张拉应力为0.75 R y（1395Mpa）。

φj15.2 钢绞线公称面积S=140mm2, 本工程先张梁设计单根钢绞线张拉力为 N=195.3KN，台座按照单片梁 17 根钢绞线的应力荷载设计，梁体单片最大张拉力为：Nj=195.3×17＝3320KN，按3500KN 荷载进行台座设计。

一、结构设计：牛腿采用C40、传力柱采用 C30 钢筋混凝土结构，断面尺寸 50cm×60cm，为防止传力柱失稳，传力柱每隔 8 米设一道联系地梁，中间共设 10道地梁，地梁断面尺寸为20cm×50cm，台座底板采取在碾压密实（密实度达到95%）的地基土上面整体浇筑15cm厚C30砼，再在其上浇筑一层10cm厚C30台面砼。

用槽钢架控制台面宽度及平整度。

台面上铺10mm厚钢板。

台座长度设计：L=l.n+(n-1)×0.5+2·K=20×4＋（4-1）×0.5＋2×8=97.5 m【L—台座长度(m)，l—构件长度(m)；n—一条生产线内生产的预制梁数（片）；1—两构件相邻端头间的距离(m)；K—台座横梁到第一根构件端头的距离。

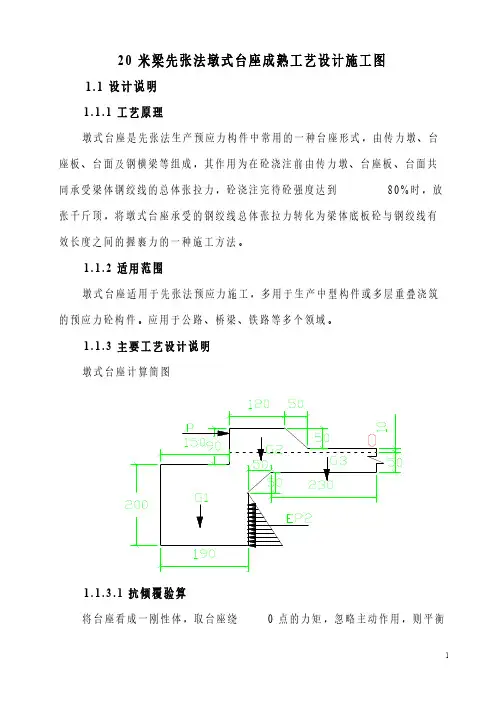

计算简图cm二、张拉台座稳定性验算（包括倾覆稳定性和滑动稳定性验算）1、计算公式（1）、倾覆稳定性按下式验算：K0=M1/M=M1/Ne≥1.50（2）、滑动稳定性按下式验算：K c=N1/N≥1.30式中：K0—抗倾覆安全系数；K C—抗滑动安全系数；M1—抗倾覆力矩，由台座自重和土压力等产生；M—倾覆力矩，由预应力筋的张拉力产生；N—预应力筋的张拉力；e—张拉力合力作用点到传力墩倾覆转动点O的力臂；N1—抗滑动的力，由台面承受的水平反力、土压力和摩擦力等组成。

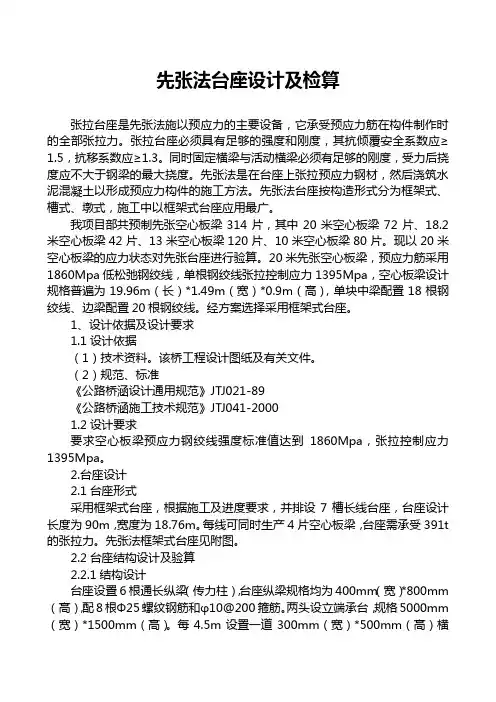

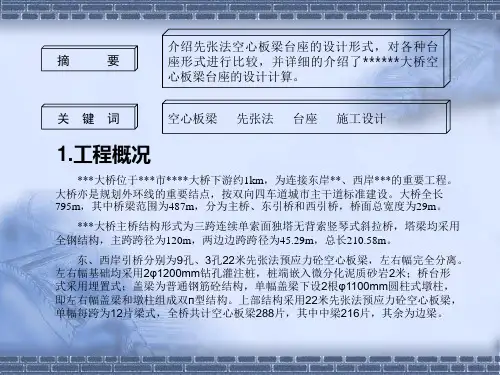

先张法台座设计及检算张拉台座是先张法施以预应力的主要设备，它承受预应力筋在构件制作时的全部张拉力。

张拉台座必须具有足够的强度和刚度，其抗倾覆安全系数应≥1.5，抗移系数应≥1.3。

同时固定横梁与活动横梁必须有足够的刚度，受力后挠度应不大于钢梁的最大挠度。

先张法是在台座上张拉预应力钢材，然后浇筑水泥混凝土以形成预应力构件的施工方法。

先张法台座按构造形式分为框架式、槽式、墩式，施工中以框架式台座应用最广。

我项目部共预制先张空心板梁314片，其中20米空心板梁72片、18.2米空心板梁42片、13米空心板梁120片、10米空心板梁80片。

现以20米空心板梁的应力状态对先张台座进行验算。

20米先张空心板梁，预应力筋采用1860Mpa低松弛钢绞线，单根钢绞线张拉控制应力1395Mpa，空心板梁设计规格普遍为19.96m（长）*1.49m（宽）*0.9m（高），单块中梁配置18根钢绞线、边梁配置20根钢绞线。

经方案选择采用框架式台座。

1、设计依据及设计要求1.1设计依据（1）技术资料。

该桥工程设计图纸及有关文件。

（2）规范、标准《公路桥涵设计通用规范》JTJ021-89《公路桥涵施工技术规范》JTJ041-20001.2设计要求要求空心板梁预应力钢绞线强度标准值达到1860Mpa，张拉控制应力1395Mpa。

2.台座设计2.1台座形式采用框架式台座，根据施工及进度要求，并排设7槽长线台座，台座设计长度为90m，宽度为18.76m。

每线可同时生产4片空心板梁，台座需承受391t 的张拉力。

先张法框架式台座见附图。

2.2台座结构设计及验算2.2.1结构设计台座设置6根通长纵梁（传力柱），台座纵梁规格均为400mm（宽）*800mm （高），配8根Φ25螺纹钢筋和φ10@200箍筋。

两头设立端承台，规格5000mm （宽）*1500mm（高）。

每4.5m设置一道300mm（宽）*500mm（高）横向连系梁，共十九道，横系梁主筋为6根Φ14mm 螺纹钢，箍筋为φ8@200.混凝土强度均为C30。

先张法预应力梁长线台座施工工法先张法预应力梁长线台座施工工法是一种用于预应力梁长线台座施工的工法，通过张拉预应力钢筋，使梁体获得足够的强度和稳定性。

本文将详细介绍该工法的前言、工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

一、前言先张法预应力梁长线台座施工工法是一种有效的梁体构造方法，通过预应力施工可以使梁体具有更高的承载能力、更好的刚度和稳定性。

本工法将详细介绍该工法的特点、适应范围、工艺原理、施工工艺等内容。

二、工法特点先张法预应力梁长线台座施工工法具有以下特点：（1）工程施工周期短，易于控制施工进度。

（2）施工过程中，对梁体的挠度控制较好，使梁体能够充分发挥预应力作用。

（3）安全可靠，易于监测施工过程中的质量状况。

三、适应范围先张法预应力梁长线台座施工工法适用于多种类型的梁体建设，包括道路、桥梁、高速公路等。

该工法适用于空间有限的施工现场，能够提高施工效率。

四、工艺原理先张法预应力梁长线台座施工工法通过预应力施工，使梁体获得足够的强度和稳定性。

施工工法与实际工程之间的联系主要在于采取的技术措施。

预应力钢筋的布置和张拉工序对梁体的力学性能起到决定性作用。

本工法将详细分析和解释这些技术措施，以便读者了解该工法的理论依据和实际应用。

五、施工工艺先张法预应力梁长线台座施工工法包括以下施工阶段：（1）准备工作：准备好所需的材料、设备和施工人员。

（2）台座施工：对梁体的台座进行施工，包括模板搭设、混凝土浇筑等工序。

（3）预应力钢筋布置：按照设计要求对梁体进行预应力钢筋的布置。

（4）张拉预应力钢筋：采用张拉设备对预应力钢筋进行张拉，使其获得足够的预应力。

（5）灌浆处理：对张拉预应力钢筋的锚固部位进行灌浆处理，保证锚固的质量。

（6）收拢梁体：通过收拢装置使梁体达到预定的形状和尺寸。

（7）养护与检验：采取适当的养护措施，同时进行检验，确保梁体的质量达到设计要求。

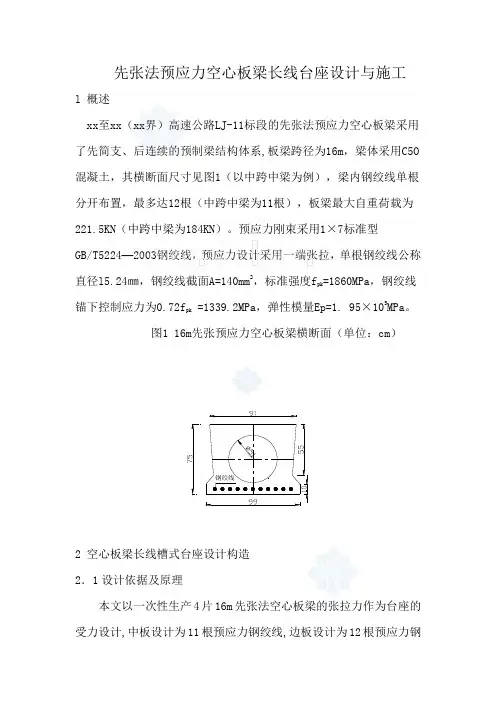

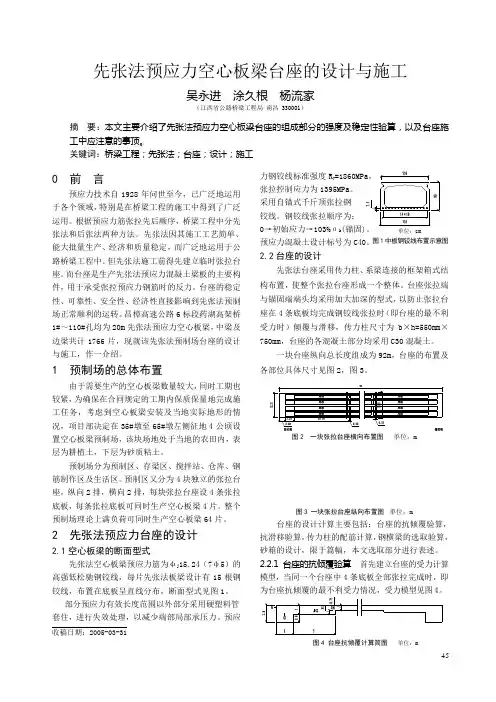

先张法预应力空心板梁长线台座设计与施工l 概述xx至xx（xx界）高速公路LJ-11标段的先张法预应力空心板梁采用了先简支、后连续的预制梁结构体系,板梁跨径为16m，梁体采用C5O 混凝土，其横断面尺寸见图1（以中跨中梁为例），梁内钢绞线单根分开布置，最多达12根（中跨中梁为11根），板梁最大自重荷载为221.5KN（中跨中梁为184KN）。

预应力刚束采用1×7标准型GB/T5224—2003钢绞线，预应力设计采用一端张拉，单根钢绞线公称直径l5.24㎜，钢绞线截面A=140mm2，标准强度f pk=1860MPa，钢绞线锚下控制应力为0.72f pk =1339.2MPa，弹性模量Ep=1. 95×105MPa。

图1 16m先张预应力空心板梁横断面（单位：cm）2 空心板梁长线槽式台座设计构造2．1设计依据及原理本文以一次性生产4片16m先张法空心板梁的张拉力作为台座的受力设计,中板设计为11根预应力钢绞线,边板设计为12根预应力钢绞线,施工时采用先采用小千斤顶逐根张拉至初始应力,然后再采用大型千斤顶一次同时逐级张拉,并达到设计控制应力。

采用槽式台座,其设计原理是把长线受压纵向传力柱作为一个两端受压杆件,这样可以大大增强台座的稳定性,以达到多次重复利用(大批量生产)的目的。

2．2 设计结构构造空心板梁长线槽式台座由端柱、传力柱、横梁和台面组成，端柱和传力柱为钢筋混凝土结构，是承受张拉力的构件，需要具有足够的稳定性和强度。

为增强传立柱的稳定性，两道传立柱之间每隔5m 左右设一道钢筋混凝土横梁，其中第一道横梁距端柱不超过2m，且传力柱有30cm埋置于土中。

台面采用10cm厚C20混凝土，台面混凝土表面铺5mm厚钢板，两边利用∠50×50×5角钢贴边，每隔1m横向连接一根Ф12钢筋，角钢与预埋钢筋进行焊接。

台面的宽度主要取决于预制构件的宽度，本台面宽度为99cm,在台座张拉端留出2m 宽空地，作为张拉操作空间和通道。
