应变传感器

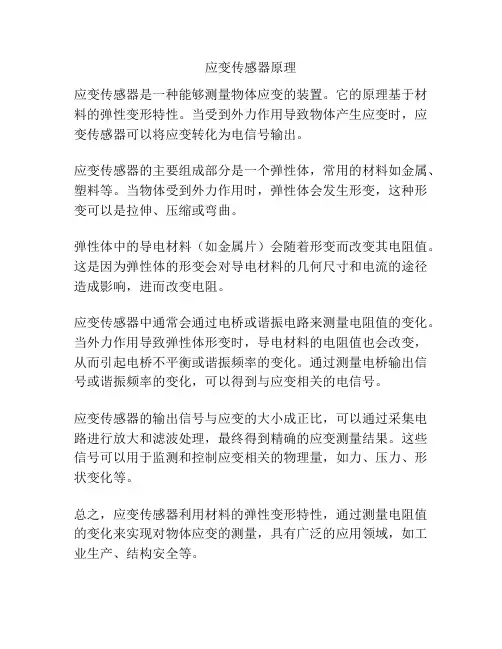

应变传感器原理
应变传感器是一种能够测量物体应变的装置。

它的原理基于材料的弹性变形特性。

当受到外力作用导致物体产生应变时，应变传感器可以将应变转化为电信号输出。

应变传感器的主要组成部分是一个弹性体，常用的材料如金属、塑料等。

当物体受到外力作用时，弹性体会发生形变，这种形变可以是拉伸、压缩或弯曲。

弹性体中的导电材料（如金属片）会随着形变而改变其电阻值。

这是因为弹性体的形变会对导电材料的几何尺寸和电流的途径造成影响，进而改变电阻。

应变传感器中通常会通过电桥或谐振电路来测量电阻值的变化。

当外力作用导致弹性体形变时，导电材料的电阻值也会改变，从而引起电桥不平衡或谐振频率的变化。

通过测量电桥输出信号或谐振频率的变化，可以得到与应变相关的电信号。

应变传感器的输出信号与应变的大小成正比，可以通过采集电路进行放大和滤波处理，最终得到精确的应变测量结果。

这些信号可以用于监测和控制应变相关的物理量，如力、压力、形状变化等。

总之，应变传感器利用材料的弹性变形特性，通过测量电阻值的变化来实现对物体应变的测量，具有广泛的应用领域，如工业生产、结构安全等。

应变式传感器的分类
应变式传感器是一种常见的物理量传感器，可以通过测量应变来检测各种物理量，如力、压力、重量等。

根据不同的分类标准，应变式传感器有多种分类方式：
1. 根据用途分类：应变式传感器可以用于测量力、压力、重量等物理量，因此可以根据其用途分为测力传感器、称重传感器、压力传感器等。

2. 根据结构形式分类：应变式传感器可以根据其结构形式分为平膜片式、平行梁式、柱式、桥式、悬臂梁式、双梁式、轮辐式、压力环式、板环式等。

3. 根据敏感元件分类：应变式传感器主要由敏感元件和转换元件组成，因此也可以根据敏感元件的材料和结构分为金属电阻应变片和半导体应变片。

4. 根据测量范围分类：应变式传感器可以用于测量各种物理量，其测量范围也各不相同，因此可以根据测量范围分为微应变传感器和大量程传感器。

5. 根据输出信号分类：应变式传感器可以根据其输出信号的类型分为模拟输出和数字输出两种类型。

总之，应变式传感器的分类方式多种多样，可以根据不同的需求和标准进行选择。

应变式、压阻式、压电式传感器特性比较1．应变式传感器应变式传感器是把力的变化转换成电阻值的变化来进行测量的，应变片是由金属导体或半导体制成的电阻体，其阻值随力所产生的应变而变化。

应变效应是导体受机械变形时，其电阻值发生变化的现象。

2．压阻式传感器压阻式传感器的灵敏度比金属丝式应变片的灵敏度高，其精度好，而且响应频率好，工作可靠。

缺点是受温度影响较大，应进行温度补偿压阻效应是物质受外力作用发生变形时，其电阻率发生变化的现象。

3．压电式传感器压电式传感器的原理是基于某些晶体材料的压电效应，目前广泛使用的压电材料有石英和钛酸钡等，当这些晶体受压力作用发生机械变形时，在其相对的两个侧面上产生异性电荷，这种现象称为“压电效应”。

压电式压力传感器不能用作静态测量，一般用于测量脉动压力，不能测量静压力；压电传感器产生的信号很弱而输出阻抗很高，必须根据压电传感器的输出要求，将微弱的信号经过电压放大或电荷放大（一般是电荷放大），同时把高输出阻抗变换成低输出阻抗，此信号才能被示波器或其他二次仪表接受。

压电式传感器与压阻式传感器的区别及其优缺点前边的那个受电场的干扰，后边那个受温度的干扰，看你用在那个场合。

前者的原理是压电效应，后者原理是受力后的应变。

前者的缺点是电荷泄露，优点是结构简单，灵敏度和信噪比高。

后者的缺点是信噪比不高，而且结构比前者复杂，优点是便宜，耐用，频率响应好。

压阻式传感器是根据半导体材料的压阻效应在半导体材料的基片上经扩散电阻而制成的器件。

其基片可直接作为测量传感元件，扩散电阻在基片内接成电桥形式。

当基片受到外力作用而产生形变时，各电阻值将发生变化，电桥就会产生相应的不平衡输出。

用作压阻式传感器的基片（或称膜片）材料主要为硅片和锗片，硅片为敏感材料而制成的硅压阻传感器越来越受到人们的重视，尤其是以测量压力和速度的固态压阻式传感器应用最为普遍。

压电式传感器：基于压电效应的传感器。

是一种自发电式和机电转换式传感器。

应变式传感器工作原理应变式传感器是一种常用的传感器，可以用来测量物体的应变或变形。

它们通常用于工程、建筑、汽车和航空航天等领域，用于监测结构的变形、应变和应力。

在本文中，我们将探讨应变式传感器的工作原理，以及它们在实际应用中的一些常见用途。

应变式传感器的工作原理基于材料的电阻率随应变变化的特性。

当一个材料受到外部力的作用时，它会发生应变，导致材料的电阻发生变化。

应变式传感器利用这种原理，将材料的电阻变化转化为电信号，从而实现对应变的测量。

应变式传感器通常由敏感材料、电路和输出接口组成。

敏感材料是传感器的核心部件，它可以是金属、半导体或者陶瓷等材料。

当敏感材料受到应变时，它的电阻会发生变化。

电路部分则负责将敏感材料的电阻变化转化为电压或电流信号，输出接口则将信号传输给外部设备进行处理或显示。

应变式传感器可以分为多种类型，包括电阻应变式传感器、电容应变式传感器和电感应变式传感器等。

其中，电阻应变式传感器是最常见的一种类型。

它们通常由敏感材料组成的电桥电路和信号处理电路组成，可以实现对应变的高精度测量。

在实际应用中，应变式传感器有着广泛的用途。

在工程领域，它们可以用于监测建筑结构的变形和应变，以及汽车和飞机的结构健康监测。

在制造业中，应变式传感器可以用于监测机械设备的应变和应力，从而实现对设备状态的实时监测和预警。

此外，应变式传感器还可以用于医疗设备、体育器材和安全防护设备等领域。

总的来说，应变式传感器是一种非常重要的传感器，它可以实现对物体应变和变形的高精度测量。

通过了解其工作原理和实际应用，我们可以更好地理解和应用这一技术，为各种领域的工程和科学研究提供支持和帮助。

应变传感器的工作原理应变传感器是一种常见的传感器，它可以测量物体的应变变化，从而得出物体的变形情况。

应变传感器广泛应用于各种领域，如工业自动化、机器人、航空航天、医疗设备等。

本文将介绍应变传感器的工作原理及其应用。

一、应变传感器的基本原理应变传感器是一种基于电阻变化的传感器。

当物体受力变形时，物体内部的应变会导致电阻的变化。

应变传感器利用这种电阻变化来测量物体的应变变化。

应变传感器的基本构造包括弹性体、导电材料、电极和导线。

弹性体是应变传感器的核心部件，它可以感应到物体的应变变化。

导电材料涂覆在弹性体的表面上，用于传递应变信号。

电极连接在导电材料的两端，用于测量电阻变化。

导线连接在电极上，用于将电阻变化转化为电信号。

应变传感器的工作原理可以用以下公式描述：ε = ΔL/L其中，ε表示应变，ΔL表示物体的长度变化，L表示物体的初始长度。

应变传感器通过测量物体的应变来得出物体的长度变化。

二、应变传感器的应用应变传感器广泛应用于各种领域，如工业自动化、机器人、航空航天、医疗设备等。

以下是应变传感器的几种常见应用。

1. 工业自动化应变传感器可以用于测量机械设备的变形情况，从而判断设备是否正常运行。

例如，应变传感器可以用于测量机械臂的变形情况，从而控制机械臂的运动轨迹。

2. 机器人应变传感器可以用于测量机器人的变形情况，从而调整机器人的姿态和运动轨迹。

例如，应变传感器可以用于测量机器人手臂的变形情况，从而控制机器人手臂的运动轨迹和力度。

3. 航空航天应变传感器可以用于测量航空航天器的变形情况，从而判断航空航天器是否正常运行。

例如，应变传感器可以用于测量飞机机翼的变形情况，从而调整飞机的姿态和飞行速度。

4. 医疗设备应变传感器可以用于测量人体的变形情况，从而判断人体是否正常运行。

例如，应变传感器可以用于测量人体骨骼的变形情况，从而诊断骨折和关节疾病。

三、应变传感器的优缺点应变传感器具有以下优点：1. 测量精度高应变传感器可以测量微小的应变变化，从而得出高精度的测量结果。

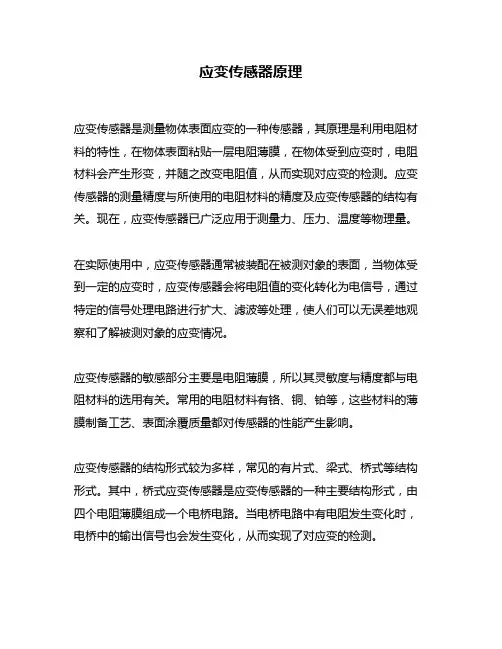

应变传感器原理应变传感器是测量物体表面应变的一种传感器，其原理是利用电阻材料的特性，在物体表面粘贴一层电阻薄膜，在物体受到应变时，电阻材料会产生形变，并随之改变电阻值，从而实现对应变的检测。

应变传感器的测量精度与所使用的电阻材料的精度及应变传感器的结构有关。

现在，应变传感器已广泛应用于测量力、压力、温度等物理量。

在实际使用中，应变传感器通常被装配在被测对象的表面，当物体受到一定的应变时，应变传感器会将电阻值的变化转化为电信号，通过特定的信号处理电路进行扩大、滤波等处理，使人们可以无误差地观察和了解被测对象的应变情况。

应变传感器的敏感部分主要是电阻薄膜，所以其灵敏度与精度都与电阻材料的选用有关。

常用的电阻材料有铬、铜、铂等，这些材料的薄膜制备工艺、表面涂覆质量都对传感器的性能产生影响。

应变传感器的结构形式较为多样，常见的有片式、梁式、桥式等结构形式。

其中，桥式应变传感器是应变传感器的一种主要结构形式，由四个电阻薄膜组成一个电桥电路。

当电桥电路中有电阻发生变化时，电桥中的输出信号也会发生变化，从而实现了对应变的检测。

除了结构形式不同外，应变传感器的工作原理和应用领域也有所不同。

例如，片式应变传感器适用于对微小应变的测量，梁式应变传感器适用于对大应变的测量，而桥式应变传感器则主要用于对动态、静态应变的测量。

在工业、生产、科研等领域，应变传感器已经广泛应用。

例如，在建筑工程、桥梁工程等领域，应变传感器可以用于对结构的安全性能进行监控；在汽车、船舶、飞机等交通运输领域，应变传感器可以用于对车轮、地轮、车轮轴等零部件的极限负载进行测量；在医学领域，应变传感器可以用于对病人脉搏、呼吸等生命体征的监测。

综上所述，应变传感器是一种广泛应用的传感器，其工作原理简单、应用领域广泛，有着广泛的市场需求和应用前景。

随着科技的进步和应变传感器技术的不断改进，相信应变传感器将在更多的领域发挥重要作用。

应变传感器指标
应变传感器是一种用于测量物体应变的装置，其性能可以通过多个指标来评估。

应变传感器指标有：
1. 灵敏度：灵敏度是应变传感器最重要的指标之一，它表示传感器输出信号的变化量与输入应变的变化量之间的比值。

灵敏度越高，传感器对应变的响应越灵敏，测量精度也越高。

2. 应变范围：应变范围是指传感器能够测量的最大应变值。

不同的传感器有不同的应变范围，应根据具体应用场景选择合适的传感器。

3. 线性度：线性度表示传感器输出信号与输入应变之间的线性关系。

线性度越高，传感器输出的信号越接近真实值，误差越小。

4. 迟滞性：迟滞性是指传感器在输入应变变化时，输出信号的变化滞后于输入应变的变化。

迟滞性越小，传感器的响应速度越快，实时性越好。

5. 稳定性：稳定性表示传感器在长时间使用或不同环境下保持性能一致性的能力。

稳定性越好，传感器的使用寿命越长，可靠性越高。

6. 分辨率：分辨率表示传感器能够检测的最小应变值。

分辨率越高，传感器对微小应变的测量能力越强。

7. 温度效应：温度效应是指传感器在不同温度下输出信号的变化。

对于某些应变传感器，温度变化可能会影响其性能，因此在实际应用中需要考虑温度补偿措施。

应变式传感器工作原理
应变式传感器是一种常用的传感器类型，它可以用来测量物体的应变或变形情况。

在工业领域中，应变式传感器被广泛应用于力学测试、结构监测、材料性能研究等方面。

那么，应变式传感器是如何工作的呢？接下来，我们将详细介绍应变式传感器的工作原理。

应变式传感器的工作原理主要基于应变电阻效应。

当受力作用于物体时，物体会产生应变，即物体的形状和尺寸会发生变化。

而应变式传感器就是利用这种应变效应来进行测量的。

传感器内部包含了一个或多个应变电阻，当物体受力导致应变时，应变电阻的电阻值也会相应发生变化。

通过测量电阻值的变化，就可以间接地得知物体所受的应变情况。

在实际应用中，应变式传感器通常被粘贴或固定在被测物体的表面。

当物体受到外力作用时，传感器也会产生相应的应变，从而改变应变电阻的电阻值。

这种变化可以通过电路进行检测和测量，最终转换成与外力大小相关的电信号输出。

除了应变电阻式传感器外，应变式传感器还有其他工作原理的类型，比如压电式应变传感器、电容式应变传感器等。

这些传感器在测量原理上有所不同，但都是基于物体受力导致应变的基本原理进行工作的。

总的来说，应变式传感器的工作原理是利用物体受力导致应变的效应，通过测量应变电阻的电阻值变化来间接测量物体所受的外力大小。

它在工程领域中具有重要的应用价值，可以帮助工程师们进行结构监测、材料性能测试等工作。

希望通过本文的介绍，读者对应变式传感器的工作原理有了更加深入的理解。

一、实验目的1. 了解电阻应变片的工作原理与应用。

2. 掌握应变片测量电路的搭建与调试。

3. 通过实验验证应变传感器在实际应用中的性能。

二、实验原理应变片传感器是一种将机械变形转换为电信号的传感器。

它基于电阻应变效应，即金属导体或半导体材料在外力作用下，其电阻值会发生相应变化。

本实验采用电阻应变片作为传感器，将微小的形变转换成电阻的变化，通过电桥电路将电阻变化转换为电压或电流信号输出。

三、实验仪器与设备1. 电阻应变片2. 电桥电路3. 悬臂梁4. 万用表5. 数据采集器6. 计算机四、实验步骤1. 搭建电桥电路：按照实验原理图搭建自搭式单臂电桥电路，连接电源、桥臂、桥路等元件。

2. 粘贴应变片：将电阻应变片粘贴在悬臂梁的适当位置，确保应变片与悬臂梁的连接牢固。

3. 调节电桥平衡：通过调节电桥电路中的电阻，使电桥达到平衡状态，即桥路两端电压为零。

4. 施加外力：在悬臂梁上施加一定的外力，使悬臂梁发生形变。

5. 测量电阻变化：利用万用表测量应变片电阻的变化，并记录数据。

6. 数据分析：将测量数据输入计算机，通过数据采集器进行采集，并分析应变传感器的性能。

五、实验结果与分析1. 电阻应变效应验证：实验结果显示，当悬臂梁发生形变时，应变片电阻发生明显变化，验证了电阻应变效应。

2. 电桥电路性能分析：通过调节电桥电路中的电阻，使电桥达到平衡状态，有效避免了电路误差。

3. 应变传感器性能分析：实验结果显示，应变传感器具有良好的线性度和灵敏度，能够准确测量悬臂梁的形变。

六、实验结论1. 电阻应变片传感器能够将机械变形转换为电信号，具有广泛的应用前景。

2. 电桥电路能够有效测量应变片电阻的变化，为应变传感器提供准确的测量结果。

3. 本实验验证了应变传感器的性能，为实际应用提供了理论依据。

七、实验注意事项1. 搭建电桥电路时，注意元件连接正确，避免短路或开路。

2. 粘贴应变片时，确保应变片与悬臂梁的连接牢固，避免脱落或松动。

电阻应变式传感器工作原理
电阻应变式传感器是一种利用电阻值随物体形变而发生变化的传感器，常被用于测量材料的应变或力的大小。

其工作原理基于导电材料在受到应变时电阻值发生变化的特性。

以下是电阻应变式传感器的基本工作原理：
1. 导电材料的特性：电阻应变式传感器通常使用导电性能较好的金属材料，如铜或铂。

这些材料在受到外部应变（例如拉伸或压缩）时，会导致其内部原子结构的变化，从而改变电阻值。

2. 应变引起电阻变化：当导电材料受到应变时，晶格结构发生变化，导致电子流通的路径发生扭曲或拉伸，从而引起电阻值的变化。

这个变化通常是线性的，与应变的大小成正比。

3. 电桥电路：电阻应变式传感器常常被集成到电桥电路中。

电桥电路包括多个电阻，其中一个是电阻应变式传感器。

当传感器受到应变时，其电阻值发生变化，导致整个电桥电路的电阻不平衡。

通过测量电桥电路两个对角线上的电压差，可以确定电阻变化的大小，从而计算出应变的值。

4. 信号放大和处理：电阻应变式传感器输出的信号较小，通常需要进行放大和处理。

使用放大器、滤波器等电子元件来增强和调整传感器输出的信号，以便更准确地测量和记录应变值。

5. 应变测量与力/压力关联：应变是由物体的形变引起的，通过测量电阻应变式传感器的电阻变化，可以间接地得知物体的形变情况。

进一步，通过已知材料的弹性特性，可以将应变转换为物体所受的力或压力值。

总体而言，电阻应变式传感器通过测量导电材料在应变作用下的电阻变化，实现对物体形变的测量，从而可以用于测量受力物体的力或压力。

这种传感器在工程、结构监测和材料测试等领域得到广泛应用。
