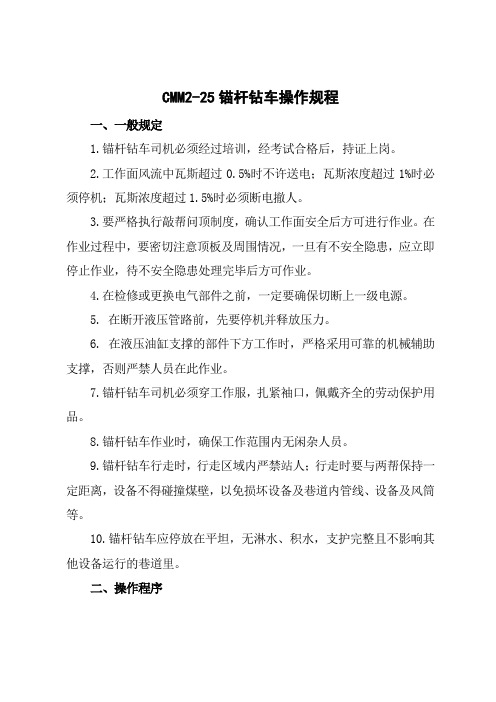

CMM2-25锚杆钻车操作规程一、一般规定1.锚杆钻车司机必须经过培训，经考试合格后，持证上岗。
2.工作面风流中瓦斯超过0.5%时不许送电；瓦斯浓度超过1%时必须停机；瓦斯浓度超过1.5%时必须断电撤人。
3.要严格执行敲帮问顶制度，确认工作面安全后方可进行作业。
在作业过程中，要密切注意顶板及周围情况，一旦有不安全隐患，应立即停止作业，待不安全隐患处理完毕后方可作业。
4.在检修或更换电气部件之前，一定要确保切断上一级电源。
5. 在断开液压管路前，先要停机并释放压力。
6. 在液压油缸支撑的部件下方工作时，严格采用可靠的机械辅助支撑，否则严禁人员在此作业。
7.锚杆钻车司机必须穿工作服，扎紧袖口，佩戴齐全的劳动保护用品。
8.锚杆钻车作业时，确保工作范围内无闲杂人员。
9.锚杆钻车行走时，行走区域内严禁站人；行走时要与两帮保持一定距离，设备不得碰撞煤壁，以免损坏设备及巷道内管线、设备及风筒等。
10.锚杆钻车应停放在平坦，无淋水、积水，支护完整且不影响其他设备运行的巷道里。
二、操作程序一）开机前检查1.检查所有控制器、急停开关及其它电气保护装置是否齐全可靠。
2.检查各手柄、按钮、旋转开关是否在零位或中位、是否灵活可靠。
3.检查液压油箱及各齿轮箱的油位是否处在正常水平，各密封部位是否有渗油、漏油现象。
4.检查拖曳电缆、液压管是否有损坏现象。
5.检查各结构件是否齐全，连接件是否可靠。
6.检查集尘系统是否正常，密封是否良好。
二）开机操作1.将电控箱断路器打到“合”位置。
2.按下机身左侧操作箱上电机启动按钮，泵电机启动（操作右工作台上操作箱电机启停开关同样可以启动泵电机）。
3.按下前灯、后灯启动按钮，前、后照明灯亮（再按一次照明灯灭）。
三）行走操作1.将“行走/锚钻”切换手柄打到“行走”位置。
2.操作前后行走切换手柄选择行走操作位置。
1）机尾行走根据工况拨动行走调速手柄选择高速或低速行走。
操作行走手柄，实现前进、后退以及转弯。

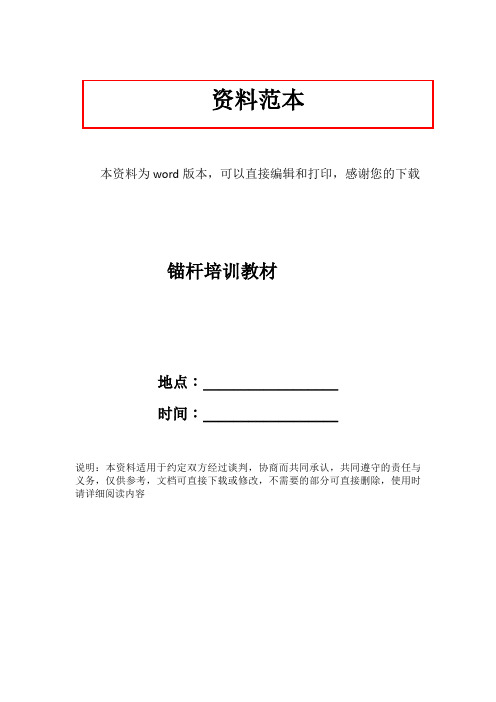

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载锚杆培训教材地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容锚杆（锚索）支护操作规程教材主讲人：陆经胜目录：第一部分锚杆锚索支护操作规程（要点）第二部分操作规程第一节打眼操作第二节安装锚索操作第三部分煤巷锚杆支护监测第四部分掘进巷道支护标准（锚杆）第一部分锚杆锚索支护操作规程（要点）一打锚杆、锚索眼前应将打眼机具、锚杆、钢绞线、托盘、托板、锚固剂等准备齐全。
二打眼前首先敲帮问顶，处理顶帮危岩活矸(煤),确认安全后,方可进行打眼。
三打眼前要先检查巷道规格是否符合设计要求,如有不符合者,处理好后方可打眼。
四锚杆、锚索的眼位要在打眼前按设计要求定位、标记,并将眼位周边的煤(岩)壁找平以保证托盘与煤(岩)壁接触严密。
要使用合适的钻头，保证眼径、杆径和药卷直径的合理匹配。
五根据锚杆、锚索的设计方向和角度,按眼位固定好钻眼机具开始打眼。
六打眼必须在有效的临时支护下作业,先慢速开好眼位,方可正常钻眼。
严格按照眼的角度施工,在钻杆上做好标记,保证钻眼深度符合锚杆支护设计规定。
七钻眼期间至少两人配合作业,一人操作钻眼机具,一人观山换钎杆,钻眼机具周围严禁站人,以防断钎伤人。
八打眼顺序应由外向里 (工作面方向)逐排进行。
九打好眼后,用锚杆、锚索插入眼孔,检查眼径、眼深和角度，全部符合设计或规程规定时方可安装。
主要介绍锚索的施工，同锚杆类似，锚杆的施工不在另行介绍。
第二部分操作规程第一节打眼操作第1条适用范围本操作规程适用于打锚索施工时的打眼工作。
第2条上岗条件从事打眼工作的员工必须经过安全技术培训，经考试合格的有一定工作经验的人员担任。
第3条安全规定一、打眼前必须检查好施工现场的安全情况，有问题处理好后再施工。
说明
廊坊景隆重工机械有限公司（以下称：我公司）是一家致力于煤矿、大型工程隧道高效快速掘进新技术、新工艺、新装备的研发、生产、销售和服务于一体的创新型企业，获国家《高新技术企业证书》，中国最大的锚杆锚索钻车专业企业。
我公司自主研发的煤矿专用锚杆锚索钻车CMM2系列产品包括CMM2-16型、CMM2-21型、CMM2-24型和CMM2-27型等适用不同巷道条件的两臂和多臂锚杆锚索钻车，其中公司在国内外原创的紧凑型（宽度1～1.3m)锚杆锚索钻车已在全国各大主要煤炭生产企业大量推广使用，包括中煤集团、神华集团神东公司、宁煤集团、华电集团、国电集团、陕煤集团、兖矿集团、同煤集团、淮南矿业集团、京煤集团和伊泰集团等，累计销售400余台。
我公司自主研发的大型工程隧道专用锚杆台车系列产品广泛应用于高铁、高速公路、水工、市政等行业。
CMM2系列全液压锚杆锚索钻车技术规格书
（一）设备构成
CMM2系列全液压锚杆锚索钻车由行走机构、机体部、推进机构、钻孔机构、前部支撑机构、钻臂机构、液压系统、水系统、电气控制系统等九大部分构成（详见下表），能够实现顶板、侧帮的全部锚杆、锚索支护作业。
钻车在结构和功能上采用了整体升降的工作平台，可以根据巷道高度情况通过平台升降使作业人员进行上下调整，从而很方便的实现巷道内不同高度、不同角度的锚杆、锚索机械化施工作业。
设备机构构成表：
（二）主要技术参数
景隆重工机械有限公司
2017年。
CMM2-24型液压锚杆锚索钻车安装、使用安全技术措施一、施工概况：为满足西翼轨道大巷掘进需要，矿安排我队安装CMM2-24型液压锚杆锚索钻车一部。
为了施工顺利开展和施工安全，特编制此安全技术措施。
二、施工组织：1.施工负责人：黄永来2.安全负责人：张子强3.技术负责人：王晴4.施工地点：西翼轨道大巷三、施工准备1.罐笼尺寸校验副井罐笼尺寸：长5.0米×宽1.8米×高2.8米，可载重：30吨。
最大单件尺寸：长3.13米×宽1.4米×高1.9米（带平板车），最大单件重量：10吨说明：设备最大件尺寸及重量均满足罐笼要求,可以从副井罐笼下井。
2.确认打运路线：设备打运路线：地面→副井罐笼→井底车场→西翼轨道大巷→安装地点。
3.技术准备（1）组织施工人员学习、阅读设备图纸及相关技术资料，熟悉设备的结构及相关数据。
（2）学习掌握设备的解体方法、安装步骤及操作规程等。
（3）编制施工组织措施，组织人员贯彻学习。
4.地面准备工作（1）在地面对设备进行组装、调试，掌握设备的性能、结构、安装工艺等。
对在设备组装、调试过程中发现的问题予以解决，否则不准入井安装。
（2）对准备下井使用的平板车、叉车、矿车等进行全面检查，不完好的车辆不需使用。
（3）设备大件采用平板车装运，用40T链条及M20×75螺栓、螺母封车，大件封车不少于3道，确保封车封牢。
（4）按施工要求配齐各种工具、起吊用具及材料、配件等，并安排专人进行严格检查，不合格的严禁入井使用。
5.井下准备工作（1）检查打运路线所经巷道的宽度、高度、风水管路、电缆吊挂及风筒有无碍事的地方，确保打运路线畅通无阻。
（2）清除设备打运路线及施工地点的杂物及其它不相关物件，确保具备施工条件。
（3）提前在安装点上方打起吊锚杆以满足设备安装起吊需要。
起吊锚杆规格为Ф22×2500mm，MG500高强锚杆，每根锚杆用1卷MSK2850树脂药和3卷MSM2850树脂药，锚杆抗拔力不小于120kN/根，起吊锚杆经抗拔力测试合格后方可使用，起吊大件时（超过2T）起吊锚杆成组使用，每组不少于2根。
