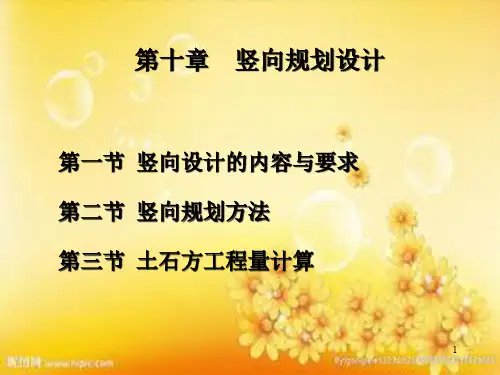

第十章 竖向规划设计

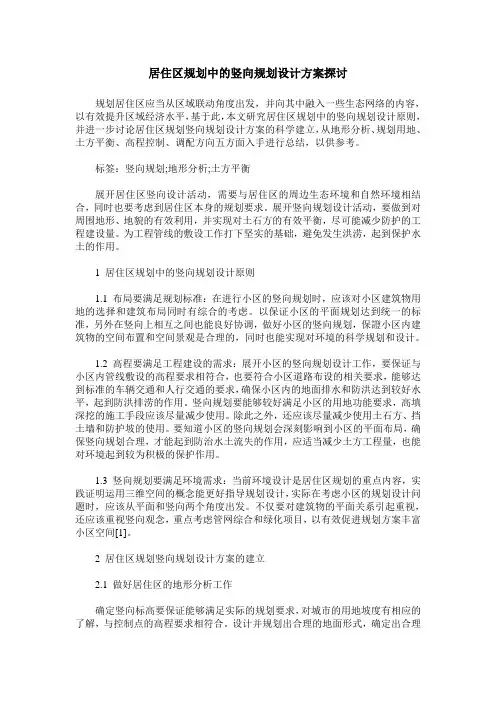

居住区规划中的竖向规划设计方案探讨规划居住区应当从区域联动角度出发，并向其中融入一些生态网络的内容，以有效提升区域经济水平，基于此，本文研究居住区规划中的竖向规划设计原则，并进一步讨论居住区规划竖向规划设计方案的科学建立，从地形分析、规划用地、土方平衡、高程控制、调配方向五方面入手进行总结，以供参考。

标签：竖向规划;地形分析;土方平衡展开居住区竖向设计活动，需要与居住区的周边生态环境和自然环境相结合，同时也要考虑到居住区本身的规划要求。

展开竖向规划设计活动，要做到对周围地形、地貌的有效利用，并实现对土石方的有效平衡，尽可能减少防护的工程建设量。

为工程管线的敷设工作打下坚实的基础，避免发生洪涝，起到保护水土的作用。

1 居住区规划中的竖向规划设计原则1.1 布局要满足规划标准：在进行小区的竖向规划时，应该对小区建筑物用地的选择和建筑布局同时有综合的考虑。

以保证小区的平面规划达到统一的标准，另外在竖向上相互之间也能良好协调，做好小区的竖向规划，保證小区内建筑物的空间布置和空间景观是合理的，同时也能实现对环境的科学规划和设计。

1.2 高程要满足工程建设的需求：展开小区的竖向规划设计工作，要保证与小区内管线敷设的高程要求相符合，也要符合小区道路布设的相关要求，能够达到标准的车辆交通和人行交通的要求，确保小区内的地面排水和防洪达到较好水平，起到防洪排涝的作用。

竖向规划要能够较好满足小区的用地功能要求，高填深挖的施工手段应该尽量减少使用。

除此之外，还应该尽量减少使用土石方、挡土墙和防护坡的使用。

要知道小区的竖向规划会深刻影响到小区的平面布局，确保竖向规划合理，才能起到防治水土流失的作用，应适当减少土方工程量，也能对环境起到较为积极的保护作用。

1.3 竖向规划要满足环境需求：当前环境设计是居住区规划的重点内容，实践证明运用三维空间的概念能更好指导规划设计，实际在考虑小区的规划设计问题时，应该从平面和竖向两个角度出发。

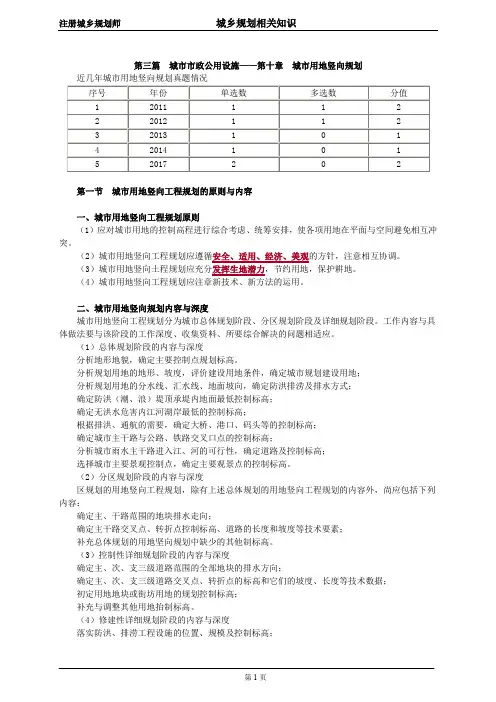

第三篇城市市政公用设施——第十章城市用地竖向规划近几年城市用地竖向规划真题情况第一节城市用地竖向工程规划的原则与内容一、城市用地竖向工程规划原则（1）应对城市用地的控制高程进行综合考虑、统筹安排，使各项用地在平面与空间避免相互冲突。

（2）城市用地竖向工程规划应遵循安全、适用、经济、美观的方针，注意相互协调。

（3）城市用地竖向土程规划应充分发挥生地潜力，节约用地，保护耕地。

（4）城市用地竖向工程规划应注章新技术、新方法的运用。

二、城市用地竖向规划内容与深度城市用地竖向工程规划分为城市总体规划阶段、分区规划阶段及详细规划阶段。

工作内容与具体做法要与该阶段的工作深度、收集资料、所要综合解决的问题相适应。

（1）总体规划阶段的内容与深度分析地形地貌，确定主要控制点规划标高。

分析规划用地的地形、坡度，评价建设用地条件，确定城市规划建设用地；分析规划用地的分水线、汇水线、地面坡向，确定防洪排涝及排水方式；确定防洪（潮、浪）堤顶承堤内地面最低控制标高；确定无洪水危害内江河湖岸最低的控制标高；根据排洪、通航的需要，确定大桥、港口、码头等的控制标高；确定城市主干路与公路、铁路交叉口点的控制标高；分析城市雨水主干路进入江、河的可行性，确定道路及控制标高；选择城市主要景观控制点，确定主要观景点的控制标高。

（2）分区规划阶段的内容与深度区规划的用地竖向工程规划，除有上述总体规划的用地竖向工程规划的内容外，尚应包括下列内容：确定主、干路范围的地块排水走向；确定主干路交叉点、转折点控制标高、道路的长度和坡度等技术要素；补充总体规划的用地坚向规划中缺少的其他制标高。

（3）控制性详细规划阶段的内容与深度确定主、次、支三级道路范围的全部地块的排水方向；确定主、次、支三级道路交叉点、转折点的标高和它们的坡度、长度等技术数据；初定用地地块或街坊用地的规划控制标高；补充与调整其他用地抬制标高。

（4）修建性详细规划阶段的内容与深度落实防洪、排涝工程设施的位置、规模及控制标高；确定建筑室外地坪规划控制标高；进一步分析、核实各级道路标高等技术数据；落实街区内外联系道路（宽3.5m以上）的控制标高，保证通车道及步行道的可行性；结合建筑物布置、道路交通、工程管线敷设，进行街区内其他用地的竖向规划，确定各项用地标高；确定挡土墙、护坡等室外防护工程如类型、位置、规模、估算土（石）方及防护工程量，进行土（石）方平衡。

居住区规划原理 与设计方法高校建筑学与城市规划专业教材THE ARCHITECTURE & URBAN PLANNING SERIES重庆大学 胡纹 主编居住区规划原理 与设计方法高校建筑学与城市规划专业教材THE ARCHITECTURE & URBAN PLANNING SERIES重庆大学 胡纹 主编目录：　第一章　居住区规划设计概论　第二章　不同类型的居住区　第三章　居住区的规划结构与形态　第四章　居住区的建筑构成　第五章　居住区外部空间设计　第六章　居住区道路系统及停车设施规划设计　第七章　居住区室外环境及绿化规划设计　第八章　居住区市政工程规划　第九章　居住区竖向规划设计　第十章　居住区规划指标与规划设计成果　第十一章　居住区的物业管理　住区规划原理与设计方法一、居住区的物质舒适性1.卫生卫生包含生理健康卫生，如日照、自然通风、自然采光、噪声与空气污染防治等。

环境卫生，如垃圾收集、转运及处理等。

2.安全交通安全、治安安全，防火安全、防灾减灾和抗灾等。

3.方便主要指居民日常生活的便利程度，如购物、上学、交往、户内户外公共活动、娱乐、出行等此外还包括各类各项设施的项目设置与布局。

4.舒适指健康环境与居民生理、心理要求的适应与和谐。

二、精神的享受型1.归属感和认同感归属感和认同感是人对居住环境的社会心理需要，它通过居住环境反映自身的社会地位、价值观念。

2.美学的需求人们需要愉悦、优美的空间环境，一个在居住宅区设计中注入了思想、文化、艺术的设计，会给人以美好的视觉享受。

三、文化文化作为一种观念形态渗透到人们生活的各个方面，并支配着思想和行为。

住区规划原理与设计方法居住区与居住小区居住小区的基本特征：1）以城市道路或自然界限划分，不为城市交通干道所穿越的完整地段；2）小区内应设有一整套居民日常生活需要的公共服务设施；3）小区规模一般以设置小学的最小规模为其人口规模下限的依据，以小区公共服务设施最大的服务半径作为控制用地规模上限的依据。

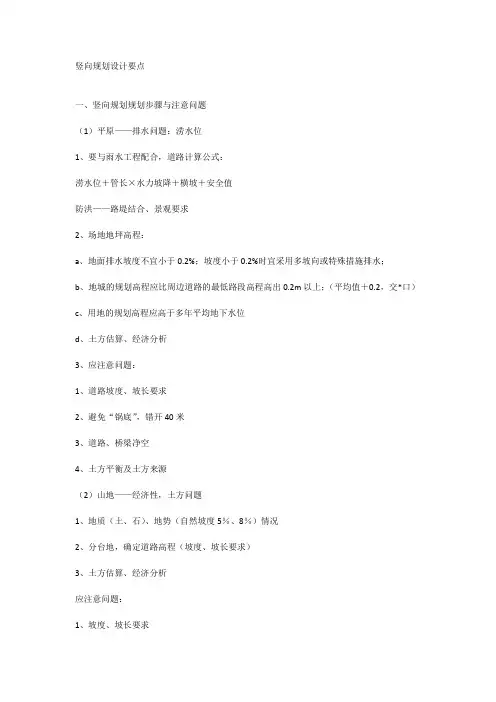

竖向规划设计要点一、竖向规划规划步骤与注意问题（1）平原——排水问题：涝水位1、要与雨水工程配合，道路计算公式：涝水位＋管长×水力坡降＋横坡＋安全值防洪——路堤结合、景观要求2、场地地坪高程：a、地面排水坡度不宜小于0.2%；坡度小于0.2%时宜采用多坡向或特殊措施排水；b、地城的规划高程应比周边道路的最低路段高程高出0.2m以上；（平均值＋0.2，交*口）c、用地的规划高程应高于多年平均地下水位d、土方估算、经济分析3、应注意问题：1、道路坡度、坡长要求2、避免“锅底”，错开40米3、道路、桥梁净空4、土方平衡及土方来源（2）山地——经济性，土方问题1、地质（土、石）、地势（自然坡度5％、8％）情况2、分台地，确定道路高程（坡度、坡长要求）3、土方估算、经济分析应注意问题：1、坡度、坡长要求2、交*口（3％）、停车场坡度（与通道平行方向的最大纵坡度为1%，与通道垂直方向为3％）3、台地的高度宜为1.5-3.0m4、高度大于2m的挡土墙和护坡的上缘与建筑间水平距离不应小于3m，其下缘与建筑间的水平距离不应小于2m。

挡墙上边缘退台宽度：0.6H+1.0，5、土质护坡的坡比值应小于或等于0.5；砌筑型护坡的坡比值宜为0.5-1.0；（地质情况、压实处理）6、城市主要建设用地适宜规划坡度（竖向规范）、各种场地的适用坡度（居住规范）7、山地挖方多，应反复调整竖向方案——土方总量小，填挖方平衡二、竖向规划深度详规——1、干道变坡点2、室内外高程3、地面坡度三、要掌握规范《竖向规范》、《道路设计规范》、《居住区规范》。

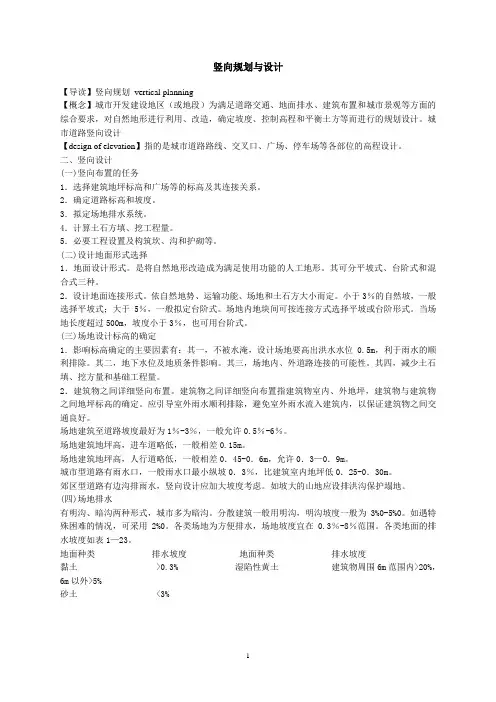

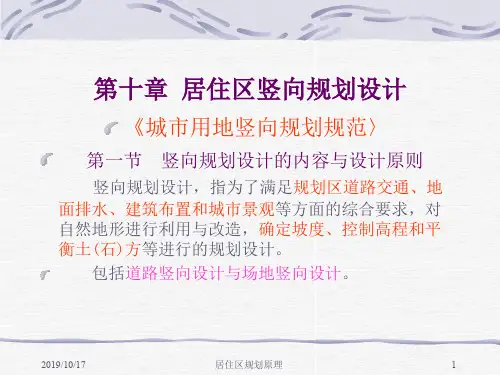

竖向规划与设计【导读】竖向规划vertical planning【概念】城市开发建设地区（或地段）为满足道路交通、地面排水、建筑布置和城市景观等方面的综合要求，对自然地形进行利用、改造，确定坡度、控制高程和平衡土方等而进行的规划设计。

城市道路竖向设计【design of elevation】指的是城市道路路线、交叉口、广场、停车场等各部位的高程设计。

二、竖向设计(一)竖向布置的任务1．选择建筑地坪标高和广场等的标高及其连接关系。

2．确定道路标高和坡度。

3．拟定场地排水系统。

4．计算土石方填、挖工程量。

5．必要工程设置及构筑坎、沟和护砌等。

(二)设计地面形式选择1．地面设计形式。

是将自然地形改造成为满足使用功能的人工地形。

其可分平坡式、台阶式和混合式三种。

2．设计地面连接形式。

依自然地势、运输功能、场地和土石方大小而定。

小于3％的自然坡，一般选择平坡式；大于5％，一般拟定台阶式。

场地内地块间可按连接方式选择平坡或台阶形式。

当场地长度超过500m，坡度小于3％，也可用台阶式。

(三)场地设计标高的确定1．影响标高确定的主要因素有：其一，不被水淹，设计场地要高出洪水水位0.5m，利于雨水的顺利排除。

其二，地下水位及地质条件影响。

其三，场地内、外道路连接的可能性。

其四，减少土石填、挖方量和基础工程量。

2．建筑物之间详细竖向布置。

建筑物之间详细竖向布置指建筑物室内、外地坪，建筑物与建筑物之间地坪标高的确定。

应引导室外雨水顺利排除，避免室外雨水流入建筑内，以保证建筑物之间交通良好。

场地建筑至道路坡度最好为1％-3％，一般允许0.5％-6％。

场地建筑地坪高，进车道略低，一般相差0.15m。

场地建筑地坪高，人行道略低，一般相差0．45-0．6m，允许0．3—0．9m。

城市型道路有雨水口，一般雨水口最小纵坡0．3％，比建筑室内地坪低0．25-0．30m。

郊区型道路有边沟排雨水，竖向设计应加大坡度考虑。

如坡大的山地应设排洪沟保护塌地。

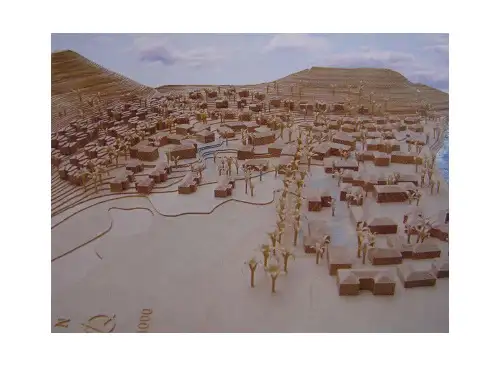

居住区竖向规划设计居住区规划在平面布局的基础上，还要进一步做出第三度空间的规划布置，以充分利用和塑造地形，并与建筑物、构筑物、道路、场地等相互结合，达到功能合理、技术可行、造价经济和环境宜人的环境要求。

一、竖向设计内容与要求竖向设计的具体内容包括：设计地面形式、组织地面排水；确定道路、建筑、场地及其它设施的标高、位置以及土石方工程量计算等。

1、设计地面根据功能使用要求、工程技术要求和空间环境组织要求，对基地自然地形加以利用、改造，即为设计地面。

设计地面按其整平连接形式可分为三种：平坡式，台阶式，混合式。

（1）平坡式将地面平整成一个或多个坡度和坡向的连续的整平面，其坡度和标高都较各缓，没有剧烈的变化。

一般适用于自然地形较平坦的基地，其自然坡度一般小于3％。

对建筑密度较大、地下管线复杂的地段尤为实用。

（2）台阶式标高差较大的地块相互连接形成台阶式整平面，相互交通以梯级和坡道联系。

这种台阶式设计地面适用于自然地形坡度较大的基地，其自然地形坡度大于3％。

建筑密度较小，管网线路较简单的地段尤为适用。

（3）混合式即平坡式和台阶式混合使用。

如根据地形和使用要求，将基地划分为数个地块，每个地块用平坡式平整场地，而地块间连接成台阶。

或重点在局部彩一种整平方式，其余用另一种方式等等。

设计地面形式的主要考虑因素是：基地自然地形坡度、建筑物的使用要求及建筑间的关系、基地面积大小及土石方工程量的大小。

此外，还需考虑地质条件（如土质类型等）、施工方法、工程投资等，通过综合技术经济比较合理确定。

2、设计标高合理确定建筑物、构筑物、道路、场地的标高及位置是设计标高的主要内容。

（1）主要考虑因素与要求A 防洪、排水。

设计标高要使雨水顺利排除，基地不被水淹，建筑不被水倒灌，山地需注意防洪排洪问题，近水域的基地设计标高应高出设计洪水位0.5米以上。

B 地下水位、地质条件。

避免在地下水位很高的地段挖方，地下水位低的地段，因下部土层比上部土层的地耐力大，可考虑挖方，挖方后可获较高地耐力，并可减少基础埋设深度和基础断面尺寸。

竖向规划设计概述竖向规划设计概述竖向规划创建词条竖向规划( vertical planning )，对建设场地，按其自然状况，工程特点和使用要求所作的规划。

包括：场地与道路标高的设计，建筑物室内、外地坪的高差等，以便在尽少改变原有地形及自然景色的情况下满足日后居住者的要求，并为良好的排水条件和坚固耐久的建筑物提供基础。

竖向设计三种表示方法竖向设计的表示方法主要有设计标高法、设计等高线法和局部剖面法三种。

一般来说，平坦场地或对室外场地要求较高的情况常用设计等高线法表示，坡地场地常用设计标高法和局部剖面法表示：1、设计标高法。

也称高程箭头法，该方法根据地形图上所指的地面高程，确定道路控制点(起止点、交叉点)与变坡点的设计标高和建筑室内外地坪的设计标高，以及场地内地形控制点的标高，将其注在图上。

设计道路的坡度及坡向，反映为以地面排水符号(即箭头)表示不同地段、不同坡面地表水的排除方向。

2、设计等高线法。

是用等高线表示设计地面、道路、广场、停车场和绿地等的地形设计情况。

设计等高线法表达地面设计标高清楚明了，能较完整表达任何一块设计用地的高程情况。

3、局部剖面法。

该方法可以反映重点地段的地形情况，如地形的高度、材料的结构、坡度、相对尺寸等，用此方法表达场地总体布局时台阶分布、场地设计标高及支挡构筑物设置情况最为直接。

对于复杂的地形，必须采用此方法表达设计内容。

The detailed plan for a city shall define the scope for the use of land for each construction project within theplanned plot and provide the control indexes for building density and building height, the general layout, the comprehensive plan for utilities engineering and the plan for site engineering.城市详细规划应当包括:规划地段各项建设的具体用地范围，建筑密度和高度等控制指标，总平面布置、工程管线综合规划和竖向规划。

•１总则１．０．１为规范城市用地竖向规划基本技术要求，提高城市规划质量和规划管理水平，制定本规范。

１．０．２本规范适用于各类城市的用地竖向规划。

１．０．３城市用地竖向规划应遵循下列原则：１安全、适用、经济、美观；２充分发挥土地潜力，节约用地；３合理利用地形、地质条件，满足城市各项建设用地的使用要求；４减少土石方及防护工程量；５保护城市生态环境，增强城市景观效果。

１．０．４城市用地竖向规划根据城市规划各阶段的要求，应包括下列主要内容：１制定利用与改造地形的方案；２确定城市用地坡度、控制点高程、规划地面形式及场地高程；３合理组织城市用地的土石方工程的防护工程；４提出有利于保护和改善城市环境景观的规划要求。

１．０．５城市用地竖向规划除执行本规范外，尚应符合国家现行有关强制性标准的规定。

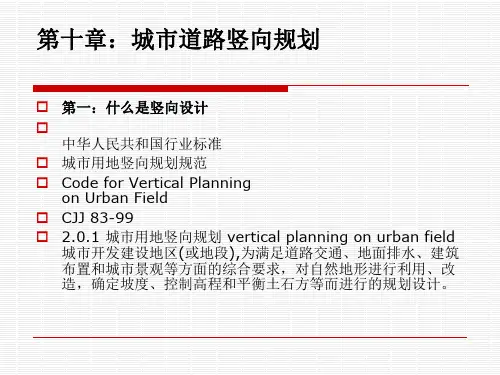

２术语２．０．１城市用地竖向规划城市开发建设地区（或地段），为满足道路交通、地面排水、建筑布置和城市景观等方面的综合要求，对自然地形进行利用、改造，确定坡度、控制高程和平衡土石方等而进行的规划设计。

２．０．２高程以大地水准面作为基准面，并作零点（水准原点）起算地面各测量点的垂直高度。

２．０．３土石方平衡在某一地域内挖方数量与填方数量平衡。

２．０．４防护工程防止用地受自然危害或人为活动影响造成土体破坏而设置的保护性工程。

如护坡、挡土墙、堤坝等。

２．０．５护坡防止用地土体边坡变迁而设置的斜坡式防护工程，如土质或砌筑型等护坡工程。

２．０．６挡土墙防止用地土体边坡坍塌而砌筑的墙体。

２．０．７平坡式用地经改造成为平缓斜坡的规划地面形式。

２．０．８台阶式用地经改造成为阶梯式的规划地面形式。

２．０．９混合式用地经改造成平坡和台阶相结合的规划地面形式。

２．０．１０台地台阶式用地中每块阶梯内的用地。

２．０．１１场地平整使用地达到建设工程所需的平整要求的工程处理过程。

２．０．１２坡比值两控制点间垂直高差与其水平距离的比值。

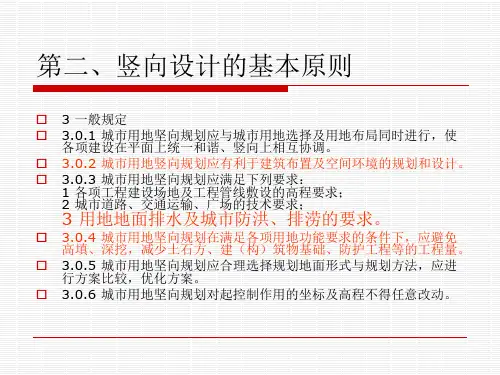

３一般规定３．０．１城市用地竖向规划应与城市用地选择及用地布局同时进行，使各项建设在平面上统一和谐、竖向上相互协调。
