瓶盖密封结构设计与说明

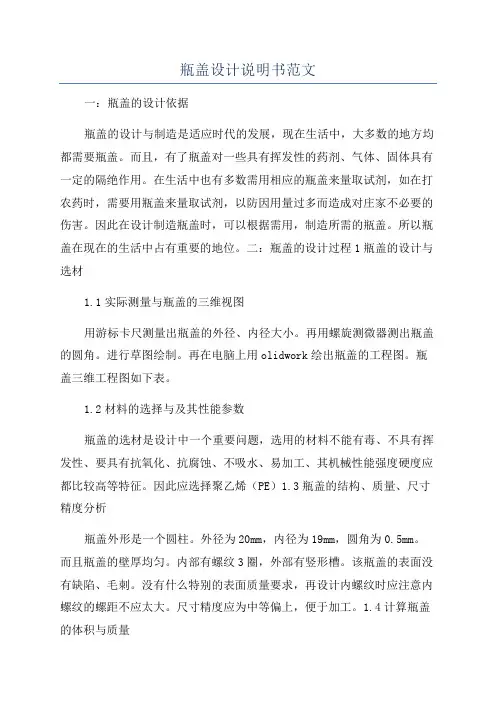

瓶盖设计说明书范文一：瓶盖的设计依据瓶盖的设计与制造是适应时代的发展，现在生活中，大多数的地方均都需要瓶盖。

而且，有了瓶盖对一些具有挥发性的药剂、气体、固体具有一定的隔绝作用。

在生活中也有多数需用相应的瓶盖来量取试剂，如在打农药时，需要用瓶盖来量取试剂，以防因用量过多而造成对庄家不必要的伤害。

因此在设计制造瓶盖时，可以根据需用，制造所需的瓶盖。

所以瓶盖在现在的生活中占有重要的地位。

二：瓶盖的设计过程1瓶盖的设计与选材1.1实际测量与瓶盖的三维视图用游标卡尺测量出瓶盖的外径、内径大小。

再用螺旋测微器测出瓶盖的圆角。

进行草图绘制。

再在电脑上用olidwork绘出瓶盖的工程图。

瓶盖三维工程图如下表。

1.2材料的选择与及其性能参数瓶盖的选材是设计中一个重要问题，选用的材料不能有毒、不具有挥发性、要具有抗氧化、抗腐蚀、不吸水、易加工、其机械性能强度硬度应都比较高等特征。

因此应选择聚乙烯（PE）1.3瓶盖的结构、质量、尺寸精度分析瓶盖外形是一个圆柱。

外径为20mm，内径为19mm，圆角为0.5mm。

而且瓶盖的壁厚均匀。

内部有螺纹3圈，外部有竖形槽。

该瓶盖的表面没有缺陷、毛刺。

没有什么特别的表面质量要求，再设计内螺纹时应注意内螺纹的螺距不应太大。

尺寸精度应为中等偏上，便于加工。

1.4计算瓶盖的体积与质量聚乙烯的密度为（0.910~0.965g∕cm3）收缩率为0.005~0.01.。

平均密度为0.9375、平均收缩率为0.0075使用olidwork计算出瓶盖体积为376mm3表面积为V塑=ρv塑=0.0376某0.9375=3.5g注塑机的选择根据计算与原材料的注射成型参数初选注塑机为某S-ZY-500参数如下表3型腔数的确定和布局塑件的生产属中等批量生产，宜采用多型腔注塑模具，其型腔个数与注塑机的塑化能力，最大注射量以及合模力等参数有关，此外还受制件精度和生产的经济性等因素影响，有上述参数和因素可按下列方法确定模腔数量。

瓶盖密封结构设计与说明瓶盖是用来密封瓶子口的部件，它的设计和结构对于保持瓶子内部物质的新鲜度和质量起着至关重要的作用。

本文将对瓶盖密封结构的设计与说明进行详细介绍。

瓶盖的材料通常是塑料，因为塑料具有良好的密封性能和可塑性，以适应不同尺寸和形状的瓶口。

常见的塑料材料包括聚乙烯（PE）、聚丙烯（PP）和聚氯乙烯（PVC）等。

在选择材料时，需要考虑其安全性、耐用性和可回收性等因素。

瓶盖的结构一般包括上盖、密封圈和下盖。

上盖是瓶盖中最外层的部分，通常具有螺纹或其它密封形状，以便与瓶口紧密连接。

密封圈位于上盖的内部，通常由橡胶或硅胶等材料制成，具有较好的柔性和弹性，可确保瓶口与瓶盖之间的密封性。

下盖是瓶盖中最底部的部分，通常作为强固结构的支撑，并与上盖、密封圈相连。

下盖一般由与上盖相同的材料制成，以保持瓶盖的整体强度和刚性。

为了提高瓶盖的密封性能，设计中需要考虑以下几个方面。

首先，要确保瓶盖与瓶口之间的配合尺寸精确，以保证二者之间的紧密连接。

其次，密封圈的材料和尺寸应适当选择，以确保其在瓶型变化和温度变化等条件下依然具有良好的弹性和密封性能。

另外，瓶盖的螺纹设计也是关键因素之一，它应具有足够的牙距和良好的负容性，以确保瓶盖的紧密封闭。

此外，瓶盖的外形设计也需符合人工揭封的便利性和舒适性。

在实际应用中，瓶盖密封结构的设计还需要考虑一些特殊要求和功能。

例如，对于易于氧化的液体制品，瓶盖可能需要添加氧化抗剂，以减少氧气的进入；对于易挥发物质，瓶盖可能需要增加密封层，以防止挥发；对于易受湿气影响的物质，瓶盖可能需要添加防湿层，以避免湿气的侵入。

此外，对于一些高压容器，瓶盖的结构设计还需要具备更高的强度和耐压性能。

总之，瓶盖密封结构设计的关键在于确保瓶口与瓶盖之间的紧密连接，防止外界环境对内部物质的污染和损害。

通过合理选择材料、精确配合尺寸、优化螺纹设计等措施，可以实现有效的密封效果。

同时，根据不同物质的特性和要求，还可增加一些特殊的功能层，以进一步提高瓶盖的性能和适应性。
